顶管施工设计说明

合集下载

顶管施工方案

顶管施工方案

前言在认真阅读和充分理解设计意图及对施工现场作详细调查的基础上,并结合我单位的施工经验,以信守合同、确保工期和质量、合理控制工程造价、优质高效文明施工为指导思想,编制本工程施工方案。

第一章编制依据及原则第一节编制依据一、套管顶管工程设计说明书;二、套管顶管工程综合地下管线图;三、规范与规程1、《建筑地基基础设计规范》(GB50007-2002);2、《混凝土结构设计规范》(GB50010-2002);3、《建筑地基处理技术规范》(JGJ79-2002);4、《钢筋混凝土结构设计与施工规程》(CECS28:90);5、《建筑基坑支护技术规范》(JGJl20-99);6、《建筑抗震设计规范》(GB050011-2001);7、《建筑结构荷载规范》(GB50009-2001);8、《地下工程防水技术规范》(GB50108-2001);9、《给水排水管道工程施工及验收规范》(GB50268—97);10、《混凝土结构工程施工质量验收规范》(GB50204—2002);11、《工程建设强制性条文—城市建设部分》2000年版;四、单位类似工程的实践和已有的装备。

第二节编制原则一、严格遵守明确的设计规范、施工技术规范和质量评定验收标准。

实事求是,施工方案可行、适用、经济。

坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。

二、始至终对施工现场实施全员、全过程、全范围严密监控,坚持动静结合、科学管理的原则。

三、推行全面质量管理,执行ISO9002质量管理标准和程序。

四、采用项目法组织施工,推行标准化管理,达到安全、文明、高效。

五、实行项目法管理,通过对劳务、设备、材料、资金、技术、施工方案和信息优化处置,实现安全、质量、工期、成本及社会信誉的预期目标。

坚持技术创新,推广和应用“四新”成果。

第二章工程概述第一节工程简介项目为天然气,天然气高压环形管高中压调压站,通过调压至次高压后输送到热电厂,次高压管道全长约17公里。

顶管施工方案(1)

顶管施工方案(1)

昌吉市三工镇农村饮水安全巩固提升工程六标段顶管施工方案昌吉州新中工业设备安装编制人:靓光照审核人:余学斌二〇一九年六月二十日目录一、工程概况 (1)二、编制说明及容 (1)三、施工组织机构的建立 (1)四、施工组织机构高效运作保障措施 (2)五、项目管理体系 (2)1、管理体系 (2)项目经理部管理体系框图及职责框图附: (3)六、主要资源分配计划 (4)1、施工设备机具表 (4)2、手段用料表 (5)3、人员配备 (5)七、施工原理及技术方案 (5)八、顶管施工工作坑开挖及安全防护说明 (11)一、工程概况本项目为昌吉市三工镇农村饮水安全巩固提升工程六标段,位于三工镇,为保证正常交通运行,需要采用顶管方式进行施工,穿越点路线为直线。

二、编制说明及容1、本投标施工组织设计严格按照工程招标围和招标文件对施工组织设计的要求进行编制。

在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下,由土建、安装及机械施工几大专业有机组成。

2、根据本工程的特点、功能要求,本着对业主资金合理利用,对工程质量的高度责任感,我们的编制原则是“经济、合理、优质、高效”。

3、本投标施工组织设计的编制,受到了我公司的高度重视和大力支持,公司专门成立该工程投标方案小组,采用“对比优化、博采众长”的编制思路,以使本方案重点突出,有较强针对性和可操作性。

三、施工组织机构的建立我公司在本工程施工中严格实行“项目法”施工,由公司优秀的项目经理组建的项目经理部来负责工程的具体施工管理。

实行项目经理责任制,项目经理将对质量、工期、安全、成本及文明施工全面负责。

各施工管理职能部门在项目经理部的指导下做到有计划的组织施工,确保本工程质量、工期、安全等方面达到目标要求。

该项目经理部采用老、中、青相结合的方式,把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合,形成强有力的项目班子。

其项目经理部主要人员均来自施工生产管理第一线的骨干力量,年富力强、精力充沛,而且个人素质较高,专业技术水平强。

顶管说明

顶管说明

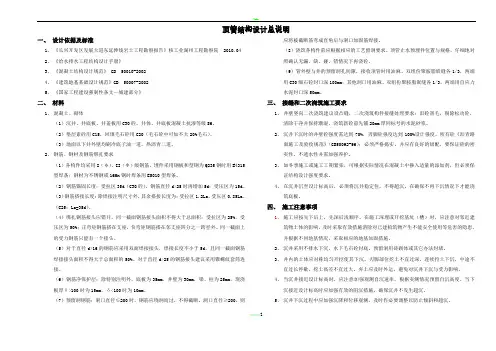

User页脚内容2顶管结构设计总说明一、 设计依据及标准1、 《长兴开发区发展大道东延伸线岩土工程勘察报告》核工业湖州工程勘察院 2010.042、 《给水排水工程结构设计手册》3、 《混凝土结构设计规范》 GB 50010-20024、 《建筑地基基础设计规范》GB 50007-20025、 《国家工程建设强制性条文—城建部分》二、 材料1、 混凝土、砌体(1)沉井、井底板、井盖板用C30砼,井体、井底板混凝土抗渗等级S6。

(2)垫层素砼用C15,回填毛石砼用C20(毛石砼中可加不大20%毛石)。

(3)地面以下井外壁均刷冷底子油一道,热沥青二道。

2、 钢筋、钢材及钢筋绑扎要求(1)各构件均采用I (φ)、II (Φ)级钢筋,埋件采用钢板和型钢为Q235钢时用E4315型焊条;钢材为不锈钢或16Mn 钢时焊条用E5010型焊条。

(2)钢筋锚固长度:受拉区35d (C30砼),钢筋直径d>25时再增加5d ;受压区为15d 。

(3)钢筋搭接长度:除焊接注明尺寸外,其余搭接长度为:受拉区1.2La ,受压区0.85La 。

(C25:La=35d )。

(4)绑扎钢筋接头应错开,同一截面钢筋接头面积不得大于总面积:受拉区为25%,受压区为50%;正弯矩钢筋搭在支座,负弯矩钢筋搭在邻支座四分之一跨径外。

同一截面上的受力钢筋只能有一个接头。

(5)对于直径d>16的钢筋应采用双面焊接接头,焊接长度不小于5d ,且同一截面钢筋焊接接头面积不得大于总面积的50%。

对于直径d>25的钢筋接头建议采用锥螺纹套筒连接。

(6)钢筋净保护层:除特别注明外,底板为35mm ,井壁为30mm ,梁、柱为25mm ,现浇板厚δ>100时为15mm ,δ<100时为10mm 。

(7)预留洞钢筋:洞口直径≤200时,钢筋应绕洞而过,不得截断。

洞口直径≥200,则应将被截断筋弯成直角后与洞口加固筋焊接。

顶管施工设计说明

顶管施工设计说明

顶管施工设计说明一、工程概况:本顶管工程为宣城市峡山路污水顶管工程,工程位于宣城市经济开发区,为DN1000钢筋砼管,管埋深约7。

5—14.7米,顶管长度为112米,计划设Φ4.5米工作井1个,Φ3米接受井4个。

根据所提供施工图及现场踏勘,顶管穿越的土层大部分为粘土夹角砾层,且地下水位低顶管所在图层均于地下稳定水位线上,因此综合考虑,顶管施工工艺采用手掘式顶管机既是非机械的开放式(或敞口式)顶管机,在施工时,采用手工的方法才破碎工作面的土层,破碎辅助工具主要有镐、锹以及冲击锤等.破碎下来的泥土或岩石通过专用运输车来输送。

二、设计依据:1、根据踏勘及宣城地区经验,本工程设计岩土参数如下:粘土夹角砾,γ=19。

9KN/M3,C=32KPa, ψ=28°。

2、《顶管施工技术》人民教育出版社3、《混凝土和钢筋混凝土排水管》(GB∕T11836—1999)。

4、《混凝土结构设计规范》(GB50010-2001).5、《钢筋焊接及验收规范》(JGJ18—2003)。

三、注意的材料的选用及要求1、钢材:“Φ”钢筋HPB235,“Φ”钢筋HRB335.2、水泥:强度不低于32。

5MPa的普通硝酸盐水泥。

3、沙子:中砂,含泥量不得大于3%.4、碎石:中碎。

5、顶管材料DN1000钢筋砼管道112米,采用F型刚制承口的III级顶管专用管材,在钢套环内设楔形胶圈密封止水。

未经事宜:按国家相关建筑材料规范执行。

四、主要施工方案根据实际地层状况,在本着安全第一的基础上,经技术经济分析,本顶管工程的工作井和接收井采用圆形钢筋砼支护方式;顶管采用手掘式(或敞口式)顶管机,方案概述如下:4.1施工顺序总体施工顺序:顶管工作井、接收井施工→顶管施工→检查井及内管道施工→回填收尾.第一施工顺序为1#工作井→1#、2#、3#接收井。

第二施工顺序为2#工作井→3#接收井、3#工作井。

第三施工顺序为3#工作井→接受井.4.2工作井、接收井施工本工程共设3座工作井和4座接收井(见平面布置图),均采用钢筋砼支护工艺施工。

DN800混凝土管+顶管工程施工组织设计方案

DN800混凝土管+顶管工程施工组织设计方案

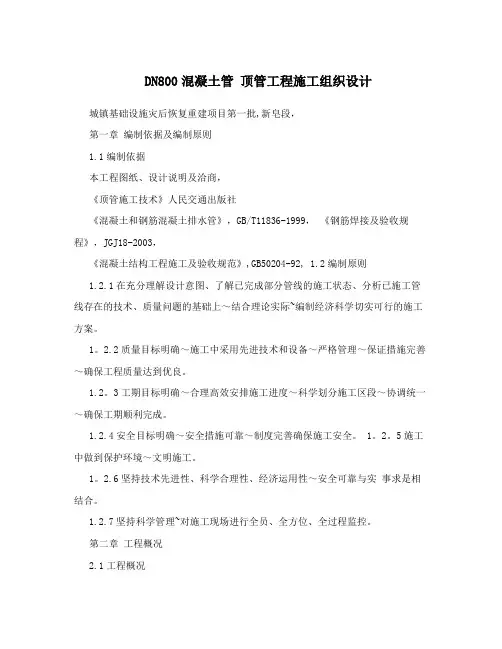

DN800混凝土管顶管工程施工组织设计城镇基础设施灾后恢复重建项目第一批,新皂段,第一章编制依据及编制原则1.1编制依据本工程图纸、设计说明及洽商,《顶管施工技术》人民交通出版社《混凝土和钢筋混凝土排水管》,GB/T11836-1999,《钢筋焊接及验收规程》,JGJ18-2003,《混凝土结构工程施工及验收规范》,GB50204-92, 1.2编制原则1.2.1在充分理解设计意图、了解已完成部分管线的施工状态、分析已施工管线存在的技术、质量问题的基础上~结合理论实际~编制经济科学切实可行的施工方案。

1。

2.2质量目标明确~施工中采用先进技术和设备~严格管理~保证措施完善~确保工程质量达到优良。

1.2。

3工期目标明确~合理高效安排施工进度~科学划分施工区段~协调统一~确保工期顺利完成。

1.2.4安全目标明确~安全措施可靠~制度完善确保施工安全。

1。

2。

5施工中做到保护环境~文明施工。

1。

2.6坚持技术先进性、科学合理性、经济运用性~安全可靠与实事求是相结合。

1.2.7坚持科学管理~对施工现场进行全员、全方位、全过程监控。

第二章工程概况2.1工程概况本工程为世行优惠紧急贷款绵阳市涪城区城镇基础设施灾后恢复重建项目第一批,新皂,段DN800雨水管顶管工程。

顶管起点为已开槽施工的雨水管终点~终点为新皂草溪河右岸河堤处,顶管工程量为:DN800顶管48m,以实际顶进数量为准,,管道埋深3。

0m左右;施工中拟采用已安装管道终点处作为顶管工作井,草溪河右岸河堤堤面为接收井, 工作井尺寸为5m×3m×3.5m~工作井的支护采钢筋混凝土护壁+临时支撑的联合支护体系,将工作井壁钢筋混凝土加强作为顶管后背.采取手掘式机械顶管施工,管道处于砂砾石层中~施工范围内无地下水。

施工采用使用顶管专用钢筋砼?级管。

2。

2 水文地质条件根据现场情况观察:施工区穿越深度范围内地层自上而下依次为:0—-1。

0米为回填杂土~1。

顶管施工方案

顶管施工方案

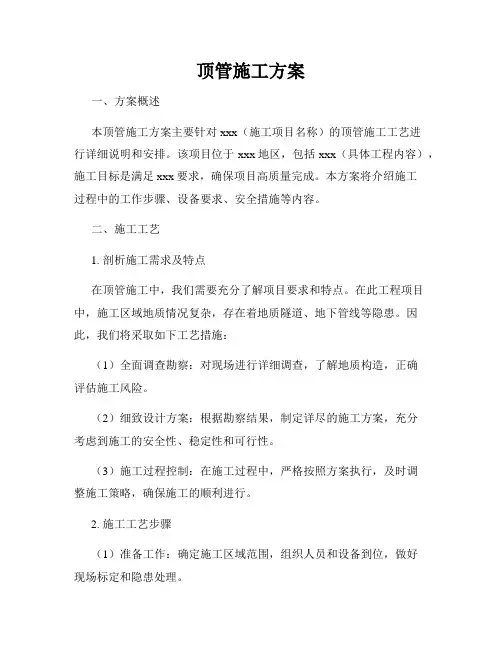

顶管施工方案一、方案概述本顶管施工方案主要针对xxx(施工项目名称)的顶管施工工艺进行详细说明和安排。

该项目位于xxx地区,包括xxx(具体工程内容),施工目标是满足xxx要求,确保项目高质量完成。

本方案将介绍施工过程中的工作步骤、设备要求、安全措施等内容。

二、施工工艺1. 剖析施工需求及特点在顶管施工中,我们需要充分了解项目要求和特点。

在此工程项目中,施工区域地质情况复杂,存在着地质隧道、地下管线等隐患。

因此,我们将采取如下工艺措施:(1)全面调查勘察:对现场进行详细调查,了解地质构造,正确评估施工风险。

(2)细致设计方案:根据勘察结果,制定详尽的施工方案,充分考虑到施工的安全性、稳定性和可行性。

(3)施工过程控制:在施工过程中,严格按照方案执行,及时调整施工策略,确保施工的顺利进行。

2. 施工工艺步骤(1)准备工作:确定施工区域范围,组织人员和设备到位,做好现场标定和隐患处理。

(2)围护施工:根据设计方案,进行围护作业,确保施工现场安全,并布置监控设备。

(3)管片制作:根据设计要求,制作顶管管片,确保质量合格。

(4)机械设备安装:按照顶管施工要求,安装顶管机械设备,联调检查设备正常运行。

(5)进管施工:启动顶管机械设备,将管片逐个送入施工区域,施工过程中严密注视管片连接,确保连接质量。

(6)顶管推进:运用顶管机械设备进行管片推进,同时进行土层控制和巡视工作。

(7)管段连接:在顶管推进的同时,进行管段连接作业,确保连接牢固可靠。

(8)验收及收尾工作:完成顶管施工后,进行验收工作,做好收尾处理,保持施工现场的整洁。

三、安全措施1. 施工前的准备工作(1)编制施工方案,制定详细的工艺措施,确保施工安全。

(2)组织施工人员参加安全培训,并查验施工人员的资质证书。

(3)核实施工设备状态,并计划设备维护与监督计划。

2. 施工期间的安全控制(1)设立施工现场安全管控区,严格限制未经批准人员的进入。

(2)合理布置作业空间,保证作业人员的安全和通行。

供热管道顶管施工方案

供热管道顶管施工方案

供热管道顶管施工方案一、施工背景供热管道的顶管施工是为了解决原有管道跨越的问题,确保供热系统的运行和安全。

本施工方案旨在对供热管道顶管的施工流程、工艺和安全措施进行详细说明,确保施工的顺利进行。

二、施工准备为了保证施工的顺利进行,我们在施工前需做好以下准备工作:1. 安全措施:施工现场需要设置明显的警示标志并配备专职安全员,确保施工过程中人员和设备的安全。

2. 施工设备准备:准备好适用的施工材料、工具和设备,保证施工质量和效率。

3. 组织人员:组织专业人员进行施工,包括工程师、技术人员和施工人员等。

三、施工流程1. 施工测量:根据现场情况,测量顶管位置和路径,并确定管道施工的起始点和终点。

2. 顶管准备:清理施工区域,确保管道敷设的通畅。

对于已有设施的顶管,需要进行拆除或移位。

3. 安装支架:根据设计要求和施工实际情况,安装支架并确保其牢固可靠。

4. 管道敷设:采用专业设备将管道从起始点到终点进行敷设,并确保管道的安全和稳定。

5. 管道连接:根据管道连接方式进行管道的连接,并做好密封工作,确保管道无泄漏。

6. 管道固定:利用专业固定件将管道固定在支架上,确保管道的稳定和安全。

7. 管道绝热:根据设计要求,在管道表面进行绝热处理,减少能量损失。

8. 完工验收:施工完成后,进行管道的验收,并确保其符合设计要求和施工标准。

四、施工要求1. 安全第一:工作人员在施工中必须遵守安全操作规程,确保施工现场的安全和人员的身体健康。

2. 质量控制:施工过程中,严格按照设计要求和施工标准操作,确保施工质量并做好相关记录。

3. 施工期限:根据实际情况和施工进度制定合理的施工计划,确保按时完成施工任务。

4. 环境保护:施工过程中,严禁乱倒乱排废水、废弃材料和废弃物,保护周边环境。

五、施工风险和应对措施1. 地质风险:根据地质勘察报告,采取相应的地基加固和支护措施,确保管道在不稳定地质条件下的安全性。

2. 施工空间限制:在狭小空间进行施工时,应采取适当的安全措施,防止人员和设备受到伤害。

顶管设计说明【2024版】

顶管设计说明【2024版】

可编辑修改精选全文完整版设计说明一、设计依据1、金花湖西路排水引出工程施工图设计阶段岩土工程勘察报告。

湖南城市学院规划建筑设计研究院。

2、《中华人民共和国工程建设标准强制性条文(城市建设部分)》。

3、《室外排水规范》(GB50014-2006)。

4、《给水排水管道工程施工及验收规范》(GB50268-2008)。

5、《顶管施工技术及验收规范》(试行)。

二、工程概况1、本工程位于资江一桥北部,以桥北广场为起点,往东南接五一东路,横穿桥北广场和天成蔬菜市场,全长约500多米。

其中管沟埋深为现状地面以下约4.0~5.4米,基底设计标高为28.5米左右。

2、本工程为钢筋砼管长距离顶管施工。

根据工程需要共设顶管工作井2个,顶管接收井2个。

三、顶管设计技术要求1、本工程1号工作井后座设计顶力为4000KN,2号工作井后座设计顶力为3500KN。

不能满足全管道顶力要求。

因此,每段顶管都需设置1-2只中继间进行中继顶进。

2、管道顶进时需同时采用触变泥浆在管外形成泥浆套,以减少顶进阻力。

需设注浆孔的管道按90度设置4只注浆孔。

管道顶进时在掘进机后需连续放置3至4节有注浆孔的管子,不断注浆,使浆套在管子外面保持得比较完整后,再间隔3~4节管子放置一节有注浆孔的管子用以补浆。

顶管施工结束后再通过注浆管灌注1:1纯水泥浆。

3、本工程主管工作井与接收井均做为以后检查井,为避免杂物与沉碴淤积,在检查井内设沉砂井。

四、顶管施工技术要求说明(一)后座安装后座安装时必须与反力墙贴紧,与顶管轴线垂直。

如不垂直应加后座调整垫,使调整垫与油缸的接触面垂直于顶管轴线。

(二)主油缸安装1、安装主油缸时应按操作规程施工,不平行度在水平方向不允许超过3毫米,在垂直方向不允许超过2毫米。

2、若数台千斤顶共同作用,则其规格应一致,同步行程应统一,且每台千斤顶使用压力不应大于额定工作压力的70%。

3、为了减少后座倾覆。

偏斜,千斤顶受力的合力位置应位于后座中间,4台千斤顶双层布置时,其合力位置在管道中心以下0~20厘米处,每层千斤顶高度应与环形顶铁受力位置相适应。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

精心打造顶管施工设计说明根据实际地层状况,在本着安全第一的基础上,经技术经济分析,本顶管工程的工作井和接收 井采用圆形钢筋砼支护方式;顶管采用手掘式(或敞口式)顶管机,方案概述如下:4.1 施工顺序一、工程概况:本顶管工程为宣城市峡山路污水顶管工程,工程位于宣城市经济开发区,为 DN1000 钢筋砼管, 管埋深约 7.5—14.7 米,顶管长度为 112 米,计划设Φ4.5 米工作井 1 个,Φ3 米接受井 4 个。

根据 所提供施工图及现场踏勘,顶管穿越的土层大部分为粘土夹角砾层,且地下水位低顶管所在图层均 于地下稳定水位线上,因此综合考虑,顶管施工工艺采用手掘式顶管机既是非机械的开放式(或敞 口式)顶管机,在施工时,采用手工的方法才破碎工作面的土层,破碎辅助工具主要有镐、锹以及 冲击锤等。

破碎下来的泥土或岩石通过专用运输车来输送。

二、设计依据:1、根据踏勘及宣城地区经验,本工程设计岩土参数如下: 粘土夹角砾,γ=19.9KN/M3,C=32KPa, ψ=28°.2、《顶管施工技术》人民教育出版社总体施工顺序:顶管工作井、接收井施工→顶管施工→检查井及内管道施工→回填收尾。

第一施工顺序为 1#工作井→1#、2#、3#接收井。

第二施工顺序为 2#工作井→3#接收井、3#工作井。

第三施工顺序为 3#工作井→接受井。

4.2 工作井、接收井施工本工程共设 3 座工作井和 4 座接收井(见平面布置图),均采用钢筋砼支护工艺施工。

工作井、 接收井均采用逆做法施工,工作井、接受井芯内土的开挖方法采用:对于较软的土方采用人工使用 铁锹、镐,对较硬的强风化、中风化岩采用空压机风镐等工具进行挖掘。

芯内土的提升使用电动葫 芦架提升,水平运输采用手推车运输至 15 米以外堆土处。

(一)、施工方法:1、逆做法土方开挖及井壁施工: (1)、施工顺序、方法: 逆作法施工顺序3、《混凝土和钢筋混凝土排水管》(GB∕T11836—1999)。

4、《混凝土结构设计规范》(GB50010—2001).测量放线定位检查桩位、标记第一次挖土1.1m立模板绑钢筋5、《钢筋焊接及验收规范》(JGJ18—2003)。

浇护壁混凝土立模板绑钢筋挖下一段土1.10m浇井壁混凝土三、注意的材料的选用及要求1、钢材:“Φ”钢筋 HPB235,“Φ”钢筋 HRB335。

2、水泥:强度不低于 32.5MPa 的普通硝酸盐水泥。

3、沙子:中砂,含泥量不得大于 3%。

4、碎石:中碎。

5、顶管材料 DN1000 钢筋砼管道 112 米,采用 F 型刚制承口的 III 级顶管专用管材,在钢套环内设 楔形胶圈密封止水。

未经事宜:按国家相关建筑材料规范执行。

四、主要施工方案挖土立模钢筋砼循环挖土至设计标高井内结构墙施工(2)基坑开挖在开挖前,由测量工根据图纸尺寸进行桩位测放,经校核无误后,用红砖砌出 200mm 高 240mm 厚护圈,并用醒目的红三角在护圈上标出十字线。

经监理工程师认可的基坑开挖边线确认后,即可 进行挖土工序的施工。

采用人工从上至下逐层用镐、锹进行挖土,每层开挖深度 1.1 米。

挖土顺序 为先中间后周边。

其尺寸允许偏差不超过 30mm。

按标出的十字线吊线检查空中位置和孔径,然后 进行井壁钢筋绑扎、支定型钢模板和浇筑砼,循环作业至设计要求深度。

为保证桩的垂直度,要求未来1精心打造每挖一层,就应该核该中心位置及垂直度一次。

Ф14@200缩短施工工期和保证工程质量,采用泵送商品混凝土可将输送管的软管支架放入浇捣段,距离浇捣 面 1 米左右,保证混凝土不离析。

混凝土浇捣前应严格检查各种预留孔、预留管和预埋件的位置和几何尺寸,严禁漏放和错放。

混 凝土振捣采用插入式振捣器振捣,振捣棒插入时应离开钢筋,但应防止混凝土振捣不匀和振捣过密 而产生混凝土离析现象的发生。

混凝土在振捣时应注意和随时检查模板受力和钢筋受力的情况,防 止模板因混凝土振捣的原因而跑模。

在混凝土浇捣过程中,还应做好混凝土的试块工作,保证质保资料的完善。

(6)养护和拆模混凝土浇捣完成后应及时养护,养护方法可采用自然养护和塑料膜覆盖法。

在养护过程中,对混 凝土表面需浇水湿润,严禁用水泵喷射而破坏混凝土。

养护时应确保混凝土表面不发白,至少养护 5 天以上。

养护期内,不得在混凝土表面加压、冲击及污染。

在拆模时,应注意时间和顺序。

拆模时间控制在混凝土浇捣后的 2~3 天内进行,过早或过晚的拆 模对混凝土的养护都是不利的;拆模顺序一般是先上后下,小心谨慎,以免对混凝土表面造成破坏。

(7)以上工序循环施工至底部。

(8)封砌预留孔严格按照设计图纸的要求,设置和封砌各种预留孔。

井点安装及降水(3)钢筋绑扎钢筋的表面应洁净,使用前将表面油渍、鳞锈等清理干净;钢筋应平直,无局部弯折,成盘的钢 筋均应调直;预制构件中的主钢筋均采用对焊、焊接并按照有关规定抽样送检;钢筋接头应互相错 开,并严格按照国家标准《混凝土结构工程施工及验收规范》(GB50204—92)中的有关规定执行; 现场钢筋绑扎时,其交叉点应用 21#铁丝绑扎结实,必要时用电焊焊牢。

钢筋规格、尺寸应符合设 计图纸要求和规定,绑扎钢筋时应采用撑件将二层钢筋位置固定,保证钢筋设计间距。

为了保证保 护层的厚度,应在钢筋与模板之间设置同强度标号的水泥砂浆垫块,垫块应与钢筋扎紧并互相错开。

钢筋绑扎完成后,应上报监理工程师进行隐蔽验收。

(4)立井筒内模和支架(9)绑扎底板钢筋、浇捣底板混凝土在封砌砼完成后,就可在其上绑扎底板钢筋。

钢筋在绑扎时,应保证底板钢筋的连接、上下两层 钢筋的间距。

底板混凝土浇捣完成后应及时养护,确保其表面不露白,并应防止阳光及温度的剧烈 变化,以免底板出现收缩裂缝,影响井的施工质量和使用功能。

在浇筑砼之前,先沿顶进得方向平 行预埋轨道(30 钢轨制作),作为顶管导向用。

(10)绑扎钢筋、浇捣后背混凝土然后施工后背墙,后墙高度尺寸 2.5 米,配筋形式为双层双向钢筋,横向为Φ16@150mm,纵向 配筋为Φ16@150mm。

(二)逆作法施工安全防护措施井壁模板采用加工好的定型钢模板,按井径分块拼装,安装之前应涂刷脱模剂,安装时用 U 型扣件 连接及固定,沿模板底打短钢筋加固,拼装中留一道接缝夹一根Φ48 钢管,以便拆模;必要时采用 Φ48 钢管加固支撑对顶。

(5)浇捣井筒混凝土模板和支架工序完成后,必须经监理工程师进行验收。

验收合格后,方可进行混凝土的浇捣。

为在开工前,将现场踏勘情况进行分析,研究,设计安全、文明施工措施,具体措施如下: 1、 要保持现状的交通,采用独个桩孔围护施工,采用封闭式施工,每个井口用护栏独立围护,并设置工作门,工作门专门给作业工人及机械出入,以及做进口出料。

2、 护横杆采用Φ60 钢管@600mm,立杆采用Φ60 钢管@2500mm,每支立杆用Φ60 钢管以 60°支撑,并采用膨胀螺丝机电弧焊焊接固定。

高度为 2.2m,栏板采用胶合板,并挂安全标示牌。

栏板下用砂灰砖砌 400mm 高 120 厚。

未来2精心打造3、 交叉路口部分井口,设专人指挥交通,确保施工生产安全。

4、 挖井时,采用独节进深方法施工,每一节深度为 900mm,在地质较差部分,每节深度应为300~500mm,每挖一节后应立即浇灌混凝土井壁。

地面节浇灌混凝土井壁应高于地面 0.3mm, 地面水才不会流入井内和地面上的杂物、泥土掉落井内,确保井下工作人员的安全。

5、 井下施工采用安全行灯照明,电压不高于 36 伏,供电给井下的用电设备的线路必须加装漏 电保护设置。

6、 开挖井口 2 米范围内严禁堆放杂物,井口和四周围要装设护栏栅,井周围平台上发现有杂 物要及时清除。

7、 井深挖至操作人员高度时,在距挖土面 2 米处设置安全保护挡板,吊筒上下时,井下人员 应避于护板下,护板位置应随孔深增加,随作业面下移,在孔内上下递物和工具是严禁抛 和下吊,必须严格用吊索系牢,孔口应设置活动安全板盖,下班后必须盖好盖板,并安全 示警灯。

8、 吊桶上下要扶正、牢固,并在摇动不大的情况下起吊或下放、吊桶沟的保险装置必须完好、 牢固、吊桶内不装满,防止砂、石坠落伤人。

9、 注意事项: (1) 进入施工现场的人员不准赤脚或穿拖鞋,必须带好安全帽,上下井必须扎好安全带。

(2) 井挖深至 4 米以下,需用可燃气体测定机,检查孔内是否有沼气,应立即妥善处理后,方可下井作业。

(3) 下井前应对井内气体抽样或放小动物检查孔内是否存在有害气体,若发现有害气体含量超过允许值时,应将有害气体排出后,并不在产生毒气时,方可下井作业。

(4) 上班前采用鼓风机向井底送风,必要时(井底过深)应适当送氧气,然后再下井作业。

在作业过程中,应保持通风。

(5) 井上、井下人员必须随时保持有效、可靠的联系,每井节放一条软梯供施工人员从井上至井底用。

严禁用手脚爬踩孔壁或乘吊渣桶上下。

(6) 井下工作人员应穿绝缘鞋,戴绝缘手套,以免漏电伤人。

10、 井下作业必须在交接班前或终止当天当班作业时,用手钻或不小于直径 16mm 钢钎对孔下作业不少于三点的品字形查探,正常作业时,应每挖深 500mm 检查一次,待无异常情况时, 方可继续下挖。

11、 作好单井开挖、成型、井壁、井底岩层(土层)等有关技术资料的记录和汇总。

12、 挖井过程中如遇意外,急需进行安全抢救或技术处理时,必须严密组织急救工作,要有相应 的技术安全措施。

13、 井口上电路的电缆必须架高 2.0M 以上,严禁拖地或埋入土中。

引进井孔内的电缆、电线必 须有防磨、防潮、防断等的防护措施。

14、 施工用电必须一孔一个箱。

15、 施工作业照明应采取安全矿灯或 12V 以下的安全工作灯,并应遵守《施工现场临时用电安全技术规范》JGJ46 的规定。

16、 坚持安全检查制度。

规定每月由项目安质部长牵头对工地进行两次安全检查,安质部要不定期地组织人员进行检查,专职安全员必须天天检查。

对检查出的问题、隐患要做好文字记 录,并落实到人,限期整改完毕,对危及人身安全的险情,必须立即整改。

对每项要整改 的问题整改完毕后都要由安全员进行验证。

我公司组织每月一次的安全、消防、文明施工 大检查,对工地安全状况进行监督。

4.3 顶管工程施工 (1)、 顶进设备选型及安装主顶千斤顶:它是顶进系统中的主要设备。

为安全起见,顶力设备配置要小,以利间距平行 顶进。

根据顶力估算,顶管主站拟配备(BZ32∕25 型)2000KN 油压千斤顶,按左右对称布置。

主 油缸的油压由电动油泵供给,千斤顶行程 1000mm。

其他设备:包括导轨、千斤顶台架、顶铁、分压环、后承压壁、操作平台、爬梯等。
