木材含水率
木材的含水率详细介绍以及全国含水率表
关于木材含水率1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。
计算公式：W=(Gs-Ggo)/ Ggo×100%其中：W——木材绝对含水率；Gs——湿木材重量；Ggoo——绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢？怎样减少这些问题对木业企业的损失呢？木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗？应该干燥到什么程度呢？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。
木材的含水率计算方式
木材的含水率计算方式以木材的含水率计算方式为标题，写一篇文章。
一、引言木材作为一种常见的建筑材料，其含水率对其性能和使用寿命有着重要影响。
因此，准确计算木材的含水率对于材料的选择和处理具有重要意义。
本文将介绍木材含水率的计算方式及其重要性。
二、木材的含水率木材的含水率是指木材中所含水分的百分比。
水分是木材中的一种重要成分，它与木材的性质密切相关。
木材中的水分主要分为两种：自由水和结合水。
自由水是木材中的可流动水分，结合水则是与木材纤维结合的水分。
三、木材含水率的计算方法1. 干燥法干燥法是一种常用的木材含水率计算方法。
具体步骤如下：(1) 取一定数量的木材样品，并记录其初始重量为W1。
(2) 将木材样品放入恒温恒湿的烘箱中，温度一般为103±2℃，湿度为65±5%。
(3) 在一定时间间隔内，取出样品，冷却至室温并立即称重，记录重量为W2。
(4) 重复步骤(3)直至样品重量不再变化。
(5) 计算含水率的百分比：含水率(%) = (W1 - W2) / W1 × 100。
2. 电阻法电阻法是另一种常用的木材含水率计算方法。
该方法利用木材中水分的导电性差异来计算含水率。
具体步骤如下：(1) 准备一台木材含水率测试仪，该仪器能够测量电阻值并将其转化为含水率。
(2) 将测试仪的电极插入木材中，确保电极贴紧木材表面。
(3) 打开测试仪并等待数秒，待显示屏上的数值稳定后，即可读取木材的含水率。
四、木材含水率的重要性1. 影响木材的性能木材的含水率直接影响其物理和力学性能。
过高的含水率会导致木材容易变形、开裂和腐烂，降低其强度和稳定性。
而过低的含水率则会使木材变脆，易于破裂。
因此，了解木材的含水率可以帮助我们选择适合的材料，并进行合适的处理。
2. 关联木材的使用寿命木材的含水率也与其使用寿命密切相关。
过高的含水率使木材容易受潮，从而加速腐烂和虫蛀；而过低的含水率则容易导致木材干燥龟裂。
木材的含水率详细介绍以及全国含水率表

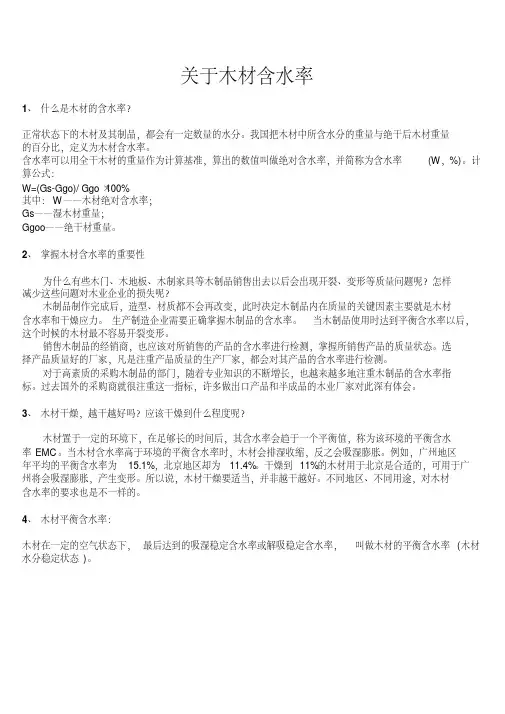

关于木材含水率1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。
计算公式：W=(Gs-Ggo)/ Ggo×100%其中：W——木材绝对含水率；Gs——湿木材重量；Ggoo——绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢？怎样减少这些问题对木业企业的损失呢？木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗？应该干燥到什么程度呢？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。
中国木材含水率明细表

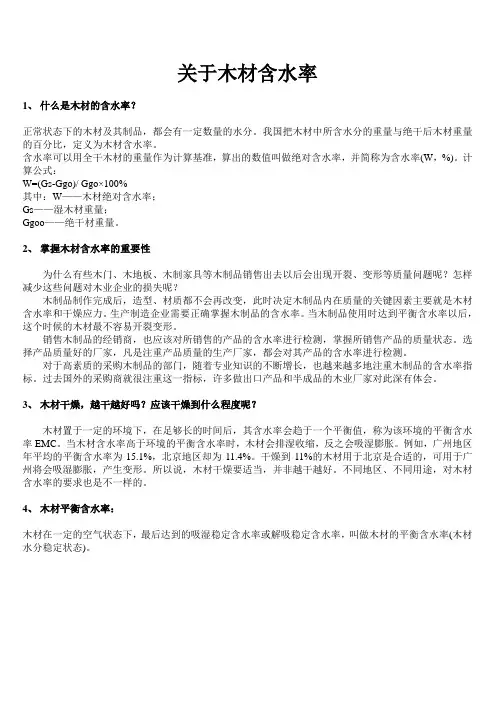

1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。
计算公式：W=(Gs-Ggo)/ Ggo×100%其中：W——木材绝对含水率；Gs——湿木材重量；Ggoo——绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢？怎样减少这些问题对木业企业的损失呢？木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗？应该干燥到什么程度呢？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。
木材含水率

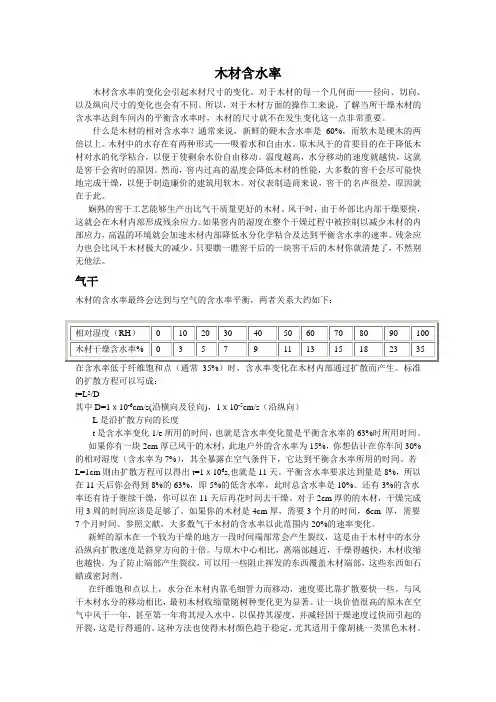

木材含水率木材含水率的变化会引起木材尺寸的变化。
对于木材的每一个几何面——径向、切向、以及纵向尺寸的变化也会有不同。
所以，对于木材方面的操作工来说，了解当所干燥木材的含水率达到车间内的平衡含水率时，木材的尺寸就不在发生变化这一点非常重要。
什么是木材的相对含水率？通常来说，新鲜的硬木含水率是60%，而软木是硬木的两倍以上。
木材中的水存在有两种形式——吸着水和自由水。
原木风干的首要目的在于降低木材对水的化学粘合，以便于使剩余水份自由移动。
温度越高，水分移动的速度就越快，这就是窖干会省时的原因。
然而，窖内过高的温度会降低木材的性能，大多数的窖干会尽可能快地完成干燥，以便于制造廉价的建筑用软木。
对仪表制造商来说，窖干的名声很差，原因就在于此。
娴熟的窖干工艺能够生产出比气干质量更好的木材。
风干时，由于外部比内部干燥要快，这就会在木材内部形成残余应力。
如果窖内的湿度在整个干燥过程中被控制以减少木材的内部应力，高温的环境就会加速木材内部降低水分化学粘合及达到平衡含水率的速率。
残余应力也会比风干木材极大的减少。
只要瞧一瞧窖干后的一块窖干后的木材你就清楚了，不然别无他法。
气干木材的含水率最终会达到与空气的含水率平衡，两者关系大约如下：的扩散方程可以写成：t=L2/D其中D=1ｘ10-6cm/s(沿横向及径向)，1ｘ10-5cm/s（沿纵向）L是沿扩散方向的长度t是含水率变化1/e所用的时间，也就是含水率变化量是平衡含水率的63%时所用时间。
如果你有一块2cm厚已风干的木材，此地户外的含水率为15%，你想估计在你车间30%的相对湿度（含水率为7%），其全暴露在空气条件下，它达到平衡含水率所用的时间。
若L=1cm则由扩散方程可以得出t=1ｘ106s,也就是11天。
平衡含水率要求达到量是8%，所以在11天后你会得到8%的63%，即5%的低含水率，此时总含水率是10%。
还有3%的含水率还有待于继续干燥，你可以在11天后再花时间去干燥。
木材的含水率详细介绍以及全国含水率表
关于木材含水率1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W, %)。
计算公式：W=(Gs-Ggo)/ Ggo X00%其中：W――木材绝对含水率；Gs ---- 湿木材重量；Ggoo ---- 绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢？怎样减少这些问题对木业企业的损失呢？木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗？应该干燥到什么程度呢？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为%，北京地区却为%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。
中国木材含水率明细表
1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。
计算公式：W=(Gs-Ggo)/ Ggo×100%其中：W——木材绝对含水率；Gs——湿木材重量；Ggoo——绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢怎样减少这些问题对木业企业的损失呢木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗应该干燥到什么程度呢木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为%，北京地区却为%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。
6、含水率实验室测量的方法：测量木材含水率的方法有烘干法、电测法、干馏法、滴定法和湿度法，在木材加工领域里，通常采用烘干法。
木材干湿程度分级
木材根据含水量可分为6级
1.湿材：长期放在水中，含水率大于生才木材；
2.生材：含水率与刚阀的木材基本一致；
3.半干材：含水率小于生材的木材
4.气干材：长期放置在空气中，水分含量与大气水分基本一致，基本上停止蒸发木材中的水分因各地气候不同其木材含水率不同；
5.窑干材：经过窑干处理，含水率约为7%-15%的木材；
6.全干材：含水率等于0%的木材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章木材物理性质[本章重点与难点]：木材中的吸着水、纤维饱和点、吸着滞后现象和平衡含水率慨念及其生产上指导意义；木材干缩湿胀发生规律、原因及其对木材利用的影响；木材密度种类及其意义；木材物理学特性与人类居住环境特性间的关系等。
5.1 木材中的水分5.2 木材的干缩与湿胀5.3 木材密度5.4 木材的热学性质5.5 木材的电学性质5.6 木材的声学性质5.7 木材的环境学特性及其对人类居住环境的影响补充阅读材料：木材物理性质和木材环境学特性木材物理性质是指不涉及木材化学变化和不破坏试样的完整性条件下测得的性质，也是人们日常生活使用中所接触到和感受到的。
本章对木材中水分、干缩和湿胀、木材密度等进行了祥细的阐述，对于木材热学、电学、声学和木材环境学特性作了慨要性的叙述，可参阅木材物理性质和环境特性方面的教材与著作。
5.1 木材中的水分研究木材与水分的关系，必须先了解木材中水分来源、水分存在的状态、它的分布规律、以及木材中水分的测定和计算方法，这是研究木材与水分关系的基础和起点，现代木材处理技术或理论研究，很大程度上都与水分有关。
树木中水分使细胞壁处于膨胀状态以支持其自身的重量和避免自然界风力的变化而造成的破坏。
树木通过叶片光合作用进行生长，其生长过程离不开水、二氧化碳和各类矿质营养元素。
树木体内的水分是处于连续不断的状态，根系从土壤中吸收含有矿物营养的水分，通过边材输送到树木各个器官；同时，树叶光合作用产生的碳水化合物通过韧皮部向下输送到根系和树干各部位。
树木中水分以液体形式出现，是矿物质和有机质的混合液，其水分含量随着树种、季节和部位及不同的生长环境的变化而有差异。
因此刚采伐的树木（伐倒木）体内有很高的含水率。
伐倒木中水分含量与不仅与树种和树干部位有关，不同季节采伐对其体内含水量有很大的影响。
伐倒木造材的产品——原木及其解锯后制成的板方材在存放和储运过程中，其水分含量都会发生变化。
木材是由木质细胞组成多孔性的材料，干燥的木材具有一定的吸湿性，对于液态水和水蒸汽均具有亲和力，这也会导致木材及其产品含水量的变化。
日常生活中，木质门窗水湿后会关闭不上、盆桶失水后会产生缝隙、有暖气房间地面所铺实木地板间产生的缝隙及潮湿吸水产生的局部隆起、实木家具在使用过程中出现的结合部件松动脱落及木材使用过程中出现的虫蛀和腐朽等现象与问题都与木材中的水分含量不合理有很大的关系。
水分对木材本身性质、木材储运保存、木材使用性能及以木质材料为基材的人造板性能和加工工艺等均有很大的影响，因此掌握理解木材中水分对木材的合理加工与利用有着重要意义。
5.1.1 木材含水率及其测定5.1.1.1 木材中水分存在的状态木材中的水分按其存在的状态可分自由水（毛细管水）、吸着水和化合水三类。
（1）自由水自由水是指以游离态存在于木材细胞的胞腔、细胞间隙和纹孔腔这类大毛细管中的水分，包括液态水和细胞腔内水蒸汽两部分；理论上，毛细管内的水均受毛细管张力的束缚，张力大小与毛细管直径大小成反比，直径越大，表面张力越小，束缚力也越小。
木材中大毛细管对水分的束缚力较微弱，水分蒸发、移动与水在自由界面的蒸发和移动相近。
自由水多少主要由木材孔隙体积（孔隙度）决定，它影响到木材重量、燃烧性、渗透性和耐久性，对木材体积稳定性、力学、电学等性质无影响。
（2）吸着水吸着水是指以吸附状态存在于细胞壁中微毛细管的水，即细胞壁微纤丝之间的水分。
木材胞壁中微纤丝之间的微毛细管直径很小，对水有较强的束缚力，除去吸着水需要比除去自由水要消耗更多的能量。
吸着水多少对木材物理力学性质和木材加工利用有着重要的影响。
木材生产和使用过程中，应充分关注吸着水的变化与控制。
（3）化合水化合水是指与木材细胞壁物质组成呈牢固地化学结合状态的水。
这部分水分含量极少，而且相对稳定，是木材的组成成份之一。
一般温度下的热处理是难以将木材中的化合水除去，如要除去化合水必须给与更多能量加热木材，此时木材已处于破坏状态，不属于木材的正常使用范围。
因此化合水对日常使用过程中的木材物理性质没有影响。
5.1.1.2 木材含水率种类与测定方法（1）木材含水率种类木材干与湿主要取决于其水分含量的多少，通常用含水率来表示。
木材中水分的重量和木材自身重量之百分比称为木材的含水率。
木材含水率分为绝对含水率和相对含水率二种。
以全干木材的重量为基准计算含水率称为绝对含水率，以湿木材的重量为基准计算的含水率称为相对含水率。
其计算式为：绝对含水率式中，绝干重量是固定不变的，其结果确定、准确可以用于比较；因此生产和科学研究中，木材含水率通常以绝对含水率来表示。
相对含水率式中，是以含水木材重量为基数，木材初期重量是变化的，增减相同重量水分时，其含水率的变化并不相等，计算出的结果也不确定，生产上用得较少，仅在造纸工业和纤维板工业及计算木材燃料水分含量时作为参考。
（2）木材含水率测定方法木材含水率的测定有干燥法，蒸馏法及导电法三种，以烘干法和导电法应用最为广泛。
①干燥法干燥法又名重量法，是将欲测含水率的木材称其初重（Gw）后放入烘箱，先在60℃低温下烘干2小时，之后将温度调至103±2℃，连续烘干8－10h后至重量（G0）不变。
其间，每隔２h试称一次，至最后两次称重之差极小（不超过0.3%），即可认为达到全干。
按上式即可计算出木材的含水率。
此法时间较长，对树脂等挥发性物质含量高的树种木材，测定出来的结果稍为偏大。
但此法操作简便，结果准确，广泛应用。
②蒸馏法对于树脂含量较高的树种木材或经油剂浸注处理后的木材，使用烘干法测定含水率，树脂或油类会因温度升高而随水分一起蒸发，导致出现水分量增大的假象而使结果误差较大。
为了较准确地测定此类木材的含水率，可以利用蒸馏法。
测定装置如图5-1，将注有二甲苯的三角瓶与带刻度的受器，冷却器互相连接，然后将2~3mm 厚度的碎木置于三角瓶中，在水浴锅中加热蒸馏；水蒸汽与二甲苯蒸汽进入冷却器，经冷凝的液体即流入受器中，于是水分重沉至下部，多余的二甲苯则沿侧管返回瓶中，二甲苯约灌至瓶容积的3/4，蒸馏速度为每秒钟流至受器中2—4滴，蒸发至水分的体积测至精确度0.1cm3，因0.1cm3的水重1g，故蒸发出的水分以立方厘米表示时，即表示克重(Gq)。
含水率按下式计算：此法由于将木材切成小的碎片，在切碎的过程中，木材中的水分也会发生蒸发，造成含水率降低，这点必须注意。
③导电法导电法是利用木材电学性质如电阻率、介电常数和功率因素等与木材含水率间有规律的关系设计出一种测湿仪。
特制的木材含水率测湿仪如图5—2。
测湿仪上有刻度表或电子显示数据，通电后即可直接读出木材的含水率。
木材含水率测定仪主要有两类：一是直流电阻式，另一为交流介电式。
前者是利用木材中所含水分的多少对直流电电阻的影响，实际是一种欧姆计，故又称直流电表含水率测湿仪。
当含水率测定仪的二个尖的触角插入木材时, 指示灯给出相对应档次的含水率。
后者是根据交变电流的功率损耗与木材含水率的关系而设计出的交流电木材含水率测湿仪。
当含水率测定仪与木材试样接触时，通过磁场感应，测定仪上可转动的指针或液晶屏上就会直接标出或显示出木材含水率数值。
电表测湿仪测定木材含水率，简便而迅速，可立即测出木材含水率，无须破坏样木，并免去需制作含水率试样，特别适合于生产现场使用。
由于木材含水率与电阻率的关系仅在某一含水率范围内呈有变化规律的关系，超过了此限度它就不明显了。
理论上，电阻式测湿仪的测定范围为7%～8%至25%~30%，交流介电式测湿仪的测湿范围可由绝干材至饱和含水率。
但由于制造上的困难，实际上测湿范围是有所限制。
为了提高精度，有时需作树种、温度和木材密度等因子修正。
生产上，木材及其制品含水率在7－23%范围内，导电法测定较准确。
5.1.1.3 木材含水率的变化与不同含水量状态下木材的分类（1）木材含水率的变化木材中含水率不仅因树种和同种树木植株条件不同而有变化，即同株内亦因树木部位和季节之不同而有变化。
①树种与含水率的关系生长的树木或新伐倒的树木，其含水率之多少，随树种而异。
一般树木体内含水率大于40-100%（表5—1，5—2），多的可达200％以上，如毛枝冷杉的边材含水率为215％，意杨树干内夏秋季节木材含水率达300％。
②树木部位与含水率的关系树木部位一般分水平方向与垂直方向两种。
水平方向上，针叶树材的生材含水率一般为边材大多于心材（见表5—1），而阔叶树材的心边材含水率差异与树种有很大的关系，有的树种心边材含水率近似，有的树种心材含水率大于边材的，亦有小于边材的（见表5—2）。
含水率在树木中的垂直分布，一般来说梢端含水较多，如表5-1中的红松和臭冷杉，梢端心边材含水率均大于树干下部的心边材，而表5—1中阔叶树如春榆、槭木和紫椴树干下部木材含水率明显高于树干上部。
（2）不同含水量状态下木材的分类为了更好地合理加工利用木材，生产加工企业对含水量状态不同的木材有不同的称谓，如生材、湿材、气干材、炉干材（窑干材、室干材）和绝干材等。
①生材树木新伐倒的木材称为生材，含水率多在50%以上，在伐木运材及人工干燥中对很有检定之必要。
生材含水率与季节、树种、树龄、树干部位有关。
刚伐倒木材如果不进行自然堆放干燥，含水率很大，则增加运输成本，每次单车运材只能运一小部分，降低生产率。
生材直接人工干燥，能耗大，成本高。
人工干燥前应进行自然堆放干燥。
木材加工企业在林区收购人造板和造纸工业原料——木材和木片时多以重量计算，含水率计量要求标准不同，对收购方与生产方的经济利益有很大的影响。
②湿材长期浸泡在水中的木材。
湿材含水率高于生材，如贮木场内木材。
农村习惯将木材放入水中浸泡，不生虫，不腐朽，主要是将木材内部浸提物浸出，没有淀粉等营养物质适合菌类生存。
同时纹孔打开，透气性好，原木解锯成板材后干燥快，尺寸稳定、变形小。
③气干材生材或湿材放置于大气中，水分逐渐蒸出，最后与大气湿度平衡时的木材称为气干材。
气干材含水率随大气的温度和湿度而变化，我国地域辽阔，气干材含水率多在12—18%之间。
我们日常生活中所用的木材都是气干材。
过去我国气干材含水率多以15%为标准，现在结合室内空调环境、木制品实际使用情况以及与国际上各国相一致便于比较的原则，我国气干材标准含水率已调整为12%（过去是15%）。
因此，科研上不同含水率试样所测定的材性数值，必须调整到W=12%进行比较。
④炉干材（窑干材）木材在利用上为缩短干燥时间，常用人工干燥法。
经过人工干燥的木材称窑干材，含水率4—12%。
板材具体含水率根据要求而定，如地板用材要求含水率8—12%。
炉干材可缩短木材在大气中干燥时间，及时利用木材，减少木材变形。
⑤绝干材绝干材系将木材放在103±2℃的温度下干燥几乎可以逐出木材的全部水分，使木材含水率接近于零，此种含水状态的木材，谓之绝干材。
