土的击实性
3.土类和级配的影响
击实试验表明，在相同击实功下，黏性土黏粒含量愈高或塑性指数愈大，压 实愈困难，最大干密度愈小，最佳含水率愈大
ρd
无黏性土的击实曲线和黏性 土击实曲线不同，在含水率 较大时得到较高的干密度， 因此在无黏性土实际填筑中， 通常要不断洒水使其在较高 的含水率下压实
0 无黏性土的击实曲线
1.含水率的影响 ρd
ρdmax
当含水率较低时，击实后的 干密度随含水率的增加而增 大。而当干密度增大到某一 值后，随含水率的增加干密 度反而减小。干密度的这一 最大值称为该击数下的最大 干密度，与它对应的含水率 称为最佳含水率。
0
wopwBiblioteka 说明：当击数一定时，只有在某一含水率下才获得最佳的击实效果
2.击实功能的影响 ρd 击数
40 30
20
1.土料的最大干密度和最佳含 水率不是常数。最大干密度随 击数的增加而逐渐增大,最佳含 水率逐渐减小。然而，这种变 化速率是递减的。同时，光凭 增加击实功来提高土的最大干 密度是有限的
0
w
2.当含水率较低时击数的影响较显著。当含水率较高时，含水率与干 密度关系曲线趋近于饱和线，这时提高击实功是无效的。
§1.6 土的击实性认知
按《公路土工试验规程》JTG E40-2007的方法讲述
一、土的击实试验
在试验室内通过击实试验研究土的压实性。
套筒 导向筒
击筒
击锤
击锤质量：4.5kg 落高：457mm
锤头直径：51mm 击筒内径：102mm
高度：116mm
二、填土的击实特性 影响土击实特性的因素很多，主要有含水率、击实功能、土的种类、级配等
w
说明：土的级配对土的压实性影响很大。级配良好的土，易于压实，级配 不良的土，不易压实。因为级配良好的土有足够的细粒去充填较粗粒形成 的孔隙，并在压实过程中起润滑作用，因而能获得较高的干密度。
土的物理性质与工程分类—土的击实性(土力学课件)
5.粗粒土的击实性
击实曲线
粗砂
中砂
特点
①不存在最优含水率；
20%
②在完全风干和饱和两
种状态下易于击实；
③潮湿状态下ρd明显降低。
粗砂 ω =4~5%
时，干密度最小
中砂 ω=7%；
5.粗粒土的击实性
理论分析
对粗粒土，击实过程中可以自由排水，不存在细粒
土中出现的现象。
在潮湿状态下，存在着假凝聚力，加大了阻力。
填土含水率与碾压标准的控制-作业1
为什么填筑时要将含水率控制在最优含水率附近？
因为黏性土存在最优含水率ωop，在填土施工中应该
将土料的含水率控制控制在ωop 左右，以期得到ρdmax 。
在ωop干侧的土常具有凝聚结构。土质比较均匀，强
度较高，较脆硬，不易压密；但浸水时易产生附加沉降。
在ωop 湿侧的土常具有分散结构。土体可塑性大，适
填土含水率和碾压
标准的控制
1.填土含水率
黏性土存在最优含水率ωopt，在填土施工中应该将
土料的含水率控制控制在ωopt左右，以期得到ρdmax。
在ωopt的干侧
常具有凝聚结构特征。土质比较均匀，强度较
高，较脆硬，不易压密；
但浸水时易产生附加沉降。
1.填土含水量
黏性土存在最优含水率ωop，在填土施工中应该将
填土含水率与碾压标准的
控制-作业4
填土含水率与碾压标准的控制-作业4
某路基填土夯实后的重度γ=18.5kN/m3 ，含水率w =
15%，试验室测得的最大干重度γdmax = 16.5kN/
m3，填土要求的压实系数K=0.95
试确定：此路基填土质量是否达到要求
土的击实试验
四、操作步骤 1、取一定量的代表性风干土样，对于轻型击实试验为 20kg，对于重型击
图 6-1 击实仪
1-击实筒；2-护筒；3-导筒； 4-击锤；5-底板
实试验为 50kg。
2、将风干土样碾碎后过 5mm 的筛（轻型击实试验）或过 20mm 的筛（重型击实试验），
将筛下的土样搅匀，并测定土样的风干含水率。
4、将试样 2.5kg（轻型击实试验）或 5.0kg（重型击实试验）平铺于不吸水的平板上，按预 定含水率用喷雾器喷洒所需的加水量，充分搅和并分别装入塑料袋中静置 24h。
5、将击实筒固定在底板上，装好护筒，并在击实筒内壁涂一薄层润滑油，将搅和的试样 2~5kg 分层装入击实筒内。两层接触土面应刨毛，击实完成后，超出击实筒顶的试样高度应小 于 6mm。
3、以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线，干密度与含水
率的关系曲线上的峰点的坐标分别为土的最大干密度 d max与最优含水率 wop ，如连不成完整的
曲线时，应进行补点试验(图 6-2)。 4、轻型击实试验中，当试样中粒径大于 5mm 的土质量小于或等于试样总质量的 30%时，
第六章 土的击实试验
一、试验目的 在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的 密实度及质量评价，提供重要依据。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能 作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土 的压实特性。
目前国内常用的击实方法有两种： （1）轻型击实：适用于粒径小于 5mm 的细粒土，锤底直径为 51mm，击锤质量为 2.5kg， 落距为 305mm，单位体积击实功为 591.6kJ/m3；分 3 层夯实，每层 25 击。 （2）重型击实：适用于粒径不大于 40mm 的土。击实筒内径为 152mm，筒高 116mm，击

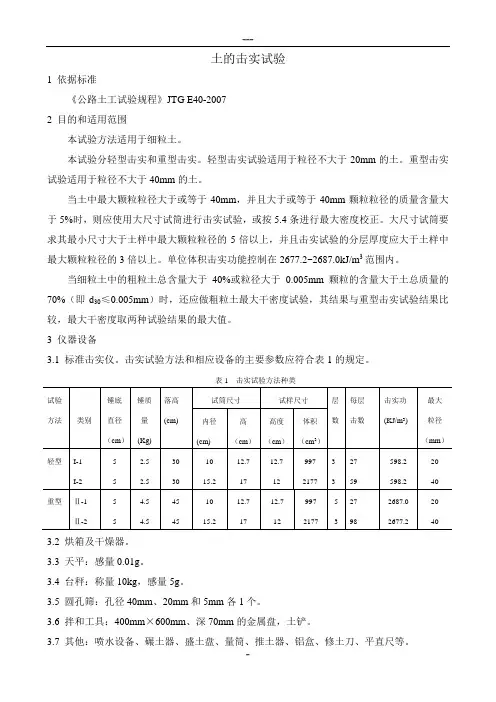

土的击实试验
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。
土工击实试验方法研究
土工击实实验方法的研究击实实验是建筑物地基、道路地基、室内地坪及场地平整等施工和验收的重要依据。
笔者基于工作中积累的实际操作经验,介绍击实实验的方法及其要点，对其进行研究，以期获得对施工有指导意义的数据。
1 研究土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
研究土的填筑特性，常用现场填筑实验和室内击实实验两种方法。
前者是在现场选一实验地段，按设计要求和施工方法进行填土，并同时进行有关的测试工作，以查明填筑条件（包括土料、堆填方法，压实机械等）与填筑效果的关系。
该方法能反应施工的实际情况，但需时间和费用较多，只在重大工程中进行。
室内土工击实实验是近似的模拟现场填筑的一种半经验性的实验。
实验时，在一定条件下用锤击法将土击实，以研究土在不同击实功能下的击实特性，以便获取设计数值，为工程设计提供初步的填筑标准。
该方法是目前研究填土击实特性的重要方法。
[1]2 土工击实实验方法土工击实实验是研究土压实性能的基本方法，也是建筑工程必须实验的工程之一。
实验采用击实仪法，即通过锤击使土密实，测定土样在一定击实功能的作用下达到最大密度时的含水量（最优含水量）和此时的干密度（最大干密度）。
为了满足工程需要，必须制定土的压实标准。
通常，工地压实质量控制采用压实度，计算式为：K= ρ d / ρdmax式中，k为压实度，% ；ρd为工地碾压的干密度，g/cm3。
ρdmax为室内实验最大干密度，g/cm3 。
若k越接近100% ，则压实质量越高。
对于受力主层或者重要工程K要求大些；对于非受力主层或次要工程，k值可小些[2]。
石灰固化黄土击实性的实验研究
石灰固化黄土击实性的实验研究在兰州市以及甘肃省的很多地方都是黄土覆盖着的，并且目前兰州有大规模的挖山填地的大型工程，所以在修建房屋或者公路以及桥梁等建筑工程都会涉及到黄土带来的很多问题，黄土对水的敏感性比较高。
如果黄土遇水侵蚀后，黄土的力学性质及其很多物理性质都会发生极大的变化。
有实验表明在黄土中加入一些石灰会对黄土的很多工程特性有所改良，所以对研究石灰固化黄土时的参灰量也是很有必要的，得到一个最佳的参灰量以及最优含水率。
为黄土地基的设计和施工提供一些理论依据和技术指导，解决施工中对于参灰量的控制，减少黄土地基沉降、失陷等不良的工程现象。
本文研究主要所做的实验是从石灰含量和含水率这两个量的控制得到一个干密度，从而得到一个试验试样。
研究改良后黄土的击实性与原土及其不同配比的石灰固化黄土进行一个比对，从而得到一些变化曲线及其规律图。
第一章绪论1.1 研究背景黄土在世界上的分布相当广泛，大概占全球陆地面积的十分之一，成东西向带状断续地分布在南北半球中纬度的森林草原、草原和荒漠草原地带[1]。
黄土是在干旱气候条件下形成的一种特殊土，一般为浅黄、灰黄或黄褐色,具有目视可见的大孔和垂直节理。
在中国，黄土主要分布在北纬30°～48°间自西而东的条形地带上，面积约64万平方公里[2]。
其中山西、陕西、甘肃等省，是典型的黄土分布区，分布面积比较广,厚度大,各个地质时期形成的黄土地层俱全。
黄土的厚度各地不一，从数米至数十米，甚至一、二百米[3]。
中国黄土的分布面积，比世界上任何一个国家都大，而且黄土地形在中国发育得最为完善，规模也最为宏大。
中国西北的黄土高原是世界上规模最大的一个黄土高原；华北的黄土平原也是世界上规模最大的黄土平原。
中国黄土总面积达64万平方公里，占全国总土地面积的6.6%，占世界黄土总面积的4.9%[1]。
从地理位置来看，中国的黄土主要分布在北纬40°以南的地区，位于大陆的内部、西北戈壁荒漠以及半荒漠地区的外缘。

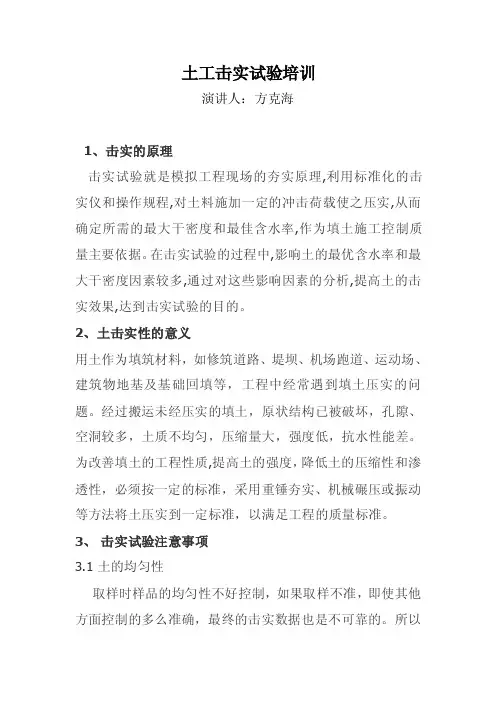

土工击实试验
土工击实试验培训演讲人：方克海1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%～3%含水率递增（递减），拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律：在室温为24℃～28℃时，实际加水量比理论加水量多0.5%～0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内；室温为28℃～35℃时，实际加水量比理论加水量多1.0%～1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
土工击实试验规范
土工击实试验规范土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
击实试验的原理
击实试验的原理咱来聊聊击实试验的原理哈。
你说这击实试验，就好像是给土做一场特别的“健身运动”！想象一下，土就像是个小懒虫，得给它点压力，让它变得结实起来。
这击实试验啊，就是通过不断地捶打、压实土，来看看它能达到什么样的密实程度。
就好像咱揉面团，得使劲揉，才能让面团更有劲道，做出来的面包才好吃。
这土也是一样，不经过这一番折腾，怎么能知道它的潜力有多大呢。
在做击实试验的时候，那可真是个细致活儿。
得选好土样，就像挑食材一样，得新鲜、得合适。
然后呢，用专门的工具，一下一下地去捶打它。
你可别小看这每一下的捶打，这里面可都是学问呢！捶打的力度、频率，都得掌握得恰到好处，不然得出的结果可就不准确啦。
就好比跑步，你得掌握好节奏，太快了容易累垮，太慢了又达不到锻炼的效果。
这击实试验也是一样的道理呀！有时候我就在想，这土要是会说话，它会不会喊疼呢？哈哈！而且哦，不同类型的土，那脾气可不一样。
有的土好摆弄，稍微捶打几下就乖乖听话了；可有的土就倔得很，得费好大的劲才能让它服帖。
这就跟人一样，每个人都有自己的性格特点，咱得因材施教不是？你说这击实试验重要不？那当然重要啦！它能告诉我们土的压实性能，这对于建筑工程来说可是至关重要的。
要是不了解土的这些特性，盖出来的房子能结实吗？那肯定不行呀！所以说呀，这看似小小的击实试验，背后可有着大大的意义呢！咱再想想，要是没有击实试验，那建筑工地上得出现多少问题呀。
说不定刚盖好的房子，没几天就歪了、倒了，那可不得了！所以说呀，这击实试验就像是给建筑工程上了一道保险，让我们心里踏实。
总之呢，击实试验可真是个神奇的东西。
它让土变得更有价值，也让我们的建筑更牢固。
你说咱能不重视它吗？咱可得好好研究研究，把它玩得透透的，让它为我们的生活服务呀！。
土工击实试验规范
土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
土的物理状态指标及击实性
砂土最大密度
d max
相对密 实度
ms1 1.62 g / cm 3 V ( d min ) d max (1.52 1.45) 1.62 Dr d 0.44 ( d max d min ) d (1.62 1.45) 1.52
击 试验 锤底直径 锤质量 落高 方法 （mm） （kg） （mm） 实 筒 容积cm3 护筒高 度 （mm）
内径（mm） 筒高（mm）
轻型
51
2.5
305
102
116
947.4
50
重型
51
4.5
457
152
166
2103.9
50
第六章 土的物理性质及工程分类
图6-8 两种击实仪示意图 （a）轻型击实仪；（b）重型击实仪；（c）2.5kg击锤；（d）4.5kg击 锤 1－套筒；2－击实筒；3－底板；4－垫块；5－提手；6－导筒；7－硬 橡皮垫；8－击锤
e Gs (1 )
1
2.7(1 0.0943 ) 1 0.78 1.66
砂土最小孔隙比
d max
ms1 1.62g / cm3 V
砂土最大孔隙比
d min
emax
emin
Gs w
d max
1 0.67
Dr
ms 2 1.45 g / cm 3 V G s w 1 0.86
第六章 土的物理性质及工程分类
液塑限联合测定仪
下沉深度为17mm所对应的含水量为液限;下沉深 度为2mm处所对应的含水量为塑限
