4.2 13水泥磨的钢球级配
水泥磨研磨体级配
该水泥粉磨生产线投产近半年以来，辊压机和V型选粉机预粉磨系统显得能力不足，成为水泥粉磨台时的首要制约因素。
主要的表现是：辊压机因辊缝差和电流差超高频繁跳停；喂料增加时稳流仓持续涨仓。
主要的调整措施：1.调高辊缝差和电流差高限跳停值、更换磨损的侧挡板并将间隙调至最低值约15mm，以提高辊压机对喂料粒度的适应能力，大幅减少跳停故障；2.调整V选内部阀板开度、调整风机风门开度以增大V选的通风量同时封堵V选的短路风管（提升机、皮带机等下料点收尘风管），以便最大限度的提高V选的选出率，从而提高预粉磨的产量进而提高水泥系统的产量；3.适当提高加载压、适当调整辊缝以强化辊压机的辊压效果，以便适当提高辊压机预粉磨的产量。
以上措施实施后，水泥系统的台时逐步提高，绝对增加值约10t/h。
现在，辊压机的主要矛盾已经基本解决，降为水泥系统的次要因素，而水泥磨成为系统产量的主要制约因素。
目前的水泥系统台时，扣除配料秤约13.5%的计量误差，实际仍只有61.5t/h。
为了进一步提高系统的台时产量，除了实施必要的技术改造外，水泥磨的研磨体级配无疑是需要重点调整的工艺方案。
以下是我们拟定的、正在使用的级配方案。
1.原设计方案表1：水泥磨原设计级配规格1仓装载量体积2仓装载量体积3仓装载量体积60 9 1.9350 14 2.9740 10 2.1030 5 1.0318*18 7.5 1.6716*16 10.5 2.3314*14 7.5 1.6712*12 37 8.2210*10 24.5 5.44合计38 8.04 25.5 5.67 61.5 13.67各仓Dcp 47.1 - 16.0 - 11.2 -各仓φ*L 3.1*3705 - 3.1*2500 - 3.1*6000 - 各仓容积27.96 - 18.87 - 45.29 -各仓填充率(%) 28.74 - 30.03 - 30.18 -总装量125 平均填充率29.712.一仓方案表2：1#磨入磨样品筛分析筛孔尺寸(mm) 0.9 0.2 0.08 0.08以下累计筛余(%) 4.6 33.8 51.4分计筛余(%) 4.6 29.2 17.6通过量(%) 95.4 66.2 48.6表3：2#磨入磨样品筛分析筛孔尺寸(mm) 0.9 0.2 0.08 0.08以下累计筛余(%) 3.4 28.8 48分计筛余(%) 3.4 25.4 19.2通过量(%) 96.6 71.2 521#磨取样时产量75t/h，2#磨取样时产量68t/h，2#磨的辊压机系统未达到最佳状态。
球磨机内钢球两级配
球磨机内钢球两级配球法山东省建材研究院新技术研究所高级工程师丁廷江球磨机是物料被破碎之后，再进行粉碎的关键设备。
球磨机广泛应用于水泥，硅酸盐水泥对各种矿石和其它可磨性物料进行干式或湿式粉磨正常情况下，十年不用更换主轴承，节省维护费用，省工省时-球磨机的配球法，直接影响着球磨机的工作效率，另外，你要实现什么样的目的，要达到什么样的产量，还有工作环境以及球磨机的电机功率等，来配制球磨机的钢球，要知道怎么样给球磨机配球，首先得了解，球磨机的工作原理，才能根据原理来给球磨机来配球。
球磨机第一仓研磨体的主要作用是对物料进行冲击破碎，同时也起到一定的研磨作用。
因此，研磨体进行级配的目的，就是要满足这两方面的要求。
第一仓粉碎效果的好坏直接对后面各仓的粉磨效率产生影响，并最终影响球磨机产量。
能否达到粉碎要求取决于研磨体的级配是否合理，主要包括钢球大小、球径级数、各种规格球所占比例等。
确定这些参数除了要考虑球磨机规格大小、球磨机内部结构、产品细度要求等因素外，还要考虑入磨物料的特性(易磨性、粒度大小等)。
钢球的平均球颈过大或填充率过高都会增加磨机的流速过快，要使物料在第一仓得到有效粉碎，在确定级配时必须遵循这样几个原则：首先，钢球要有足够大的冲击力，使钢球具备足够能量以击碎颗粒物料，这与钢球的最大球径有直接关系。
其次，钢球对物料要有足够多的冲击次数，这与研磨体装填量和平均球径有关。
当装填量一定时，在保证足够冲击力的前提下，尽量减小研磨体直径，增加钢球个数来提高对物料的冲击次数，以提高粉碎效率。
最后，物料在仓内有足够的停留时间，以保证物料被充分粉碎。
1、两级配球法所谓两级配球法，就是使用大小两种不同规格，并且二者直径相差较大的钢球来进行级配。
其理论依据是，大球之间的空隙由小球来填充，以充分提高钢球的堆积密度。
这样，一方面可提高第一仓的冲击力和冲击次数，符合该仓研磨体的功能特点，另一方面，较高的堆积密度可使物料能够得到一定的研磨作用。
水泥磨技术参数
【水泥磨技术参数】4.213水泥磨的钢球级配4.213水泥磨的钢球级配３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果2007-12-29 作者:作者：王贵生贵阳市麟山水泥厂ＳＡ水泥厂３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。
１磨机工艺技术参数（表１）主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ）减速机：ＪＤ×９００输送设备：进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。
一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。
２磨机研磨体级配入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。
采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６．８４ｍｍ。
研磨体总重量１０８ｔ，其级配见表２。
３水泥颗粒级配的效果采用高细磨生产水泥，有利于提高水泥的颗粒级配。
水泥细粉是由大小不同的颗粒组合的混合粉体，水泥颗粒对水泥强度影响较大，文献报道?眼１?演?熏３～３２μｍ的颗粒是水泥熟料主要活性部分，对强度增长率起主要作用。
TLM42130水泥磨机技术资料及钢球级配调整方法
TLM42130水泥磨一、磨机技术参数基本数据1、磨机规格：Ф4.2×13m磨机筒体内径（mm）磨机筒体内壁长度（mm）磨机有效内径（mm）磨机有效长度（mm）一仓二仓三仓一仓二仓三仓Ф4200 13000 Ф4080 Ф4080 Ф4100 3650 2700 59002、粉磨方式：开流3、设计生产能力：130t/h（带辊压机，出磨细度为3200cm2/g）4、入磨物料粒度：≤20mm，95%通过5、磨机转速：16.051r/min，主传动转速：15.9r/min，辅助传动转速：0.151r/min6、研磨体最大装载量：225t7、最大填充率：33%8、滑履轴承冷却水用量：4.0m3/h×29、主电动机（兰州电机厂）型号：YR800-6额定功率：3150kw额定转速：991r/min额定电压：10kv10、减速机（重庆同力）型号：MBG22/32（264-4.2）-WX/AZ速比：7.33711、慢驱（重庆同力）型号：MBM360速比：156.712、主电动机润滑装置13、主减速机润滑装置14、滑履轴承润滑装置15、磨机衬板及隔仓板情况介绍TLM42130水泥磨共分为三仓，一仓使用阶梯衬板，一仓和二仓之间为双层隔仓板，二仓使用波纹衬板，二仓和三仓之间为单层隔仓板，三仓为活化衬板，三仓内自隔仓板至出料端：隔仓板1450mm 仰料板1000mm 仰料板1250mm 仰料板1500mm 聚料板700 出料端，出料筛子缝隙宽度为7mm。
一仓和二仓之间的隔仓板由16块隔仓板襄成，由中心通风孔向外分布三层，螺栓孔数由中心向外分别为：16孔、32孔、32孔、32孔。
如下图：二、当前磨机各仓长径数据磨机筒体有效内径（mm）磨机筒体有效长度（mm）磨机有效内径（mm）磨机有效长度（mm）一仓二仓三仓一仓二仓三仓Ф4080 12250 Ф4080 Ф4080 Ф4100 3650 2700 5900 三、当前磨机各仓仓长比例及其参数仓位有效长度（m）仓长比例（%）有效容积（m3）装载量（t）研磨体形状研磨体材质一仓 3.65 29.80 47.69 球高铬铸铁二仓 2.70 22.04 35.28 球、锻高铬铸铁三仓 5.90 48.16 77.86 微锻 高铬铸铁 合计12.25100160.83四、当前磨内各仓研磨体级配 五、磨机总有效容积V φV φ=0.785D φ2·L φ=0.785·4.08672·12.25m 3= 160.60 m 3 其中D φ为有效内径（平均），mL φ为有效长度，m六、研磨体填充率φ其中G 为某一仓研磨体的重量，t; V φ为某一仓的有效容积，m 3；r 为研磨体容重，t/m 3，一般钢球取r=4.5 t/m 3，铁球4.2 t/m 3，钢棒5.4～5.6 t/m 3。

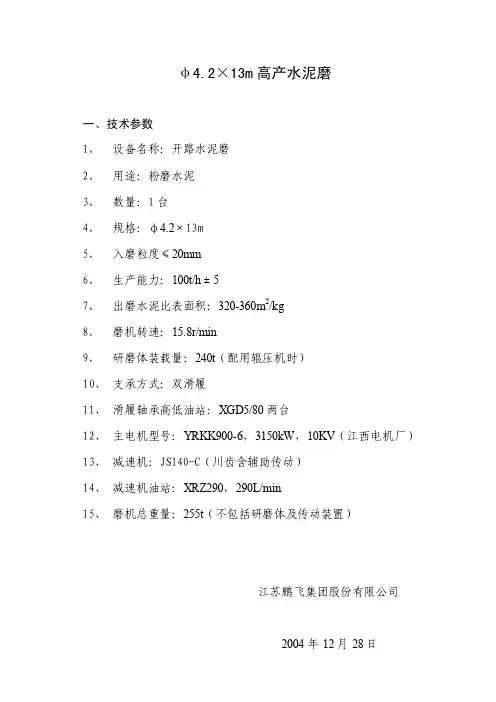

φ4.2×13m高产水泥磨技术性能
1套 Q235-A
衬板寿命： 重量： 传动接管
材质： 重量： 水泥磨密封装置(含进、出口及卸料位置) 结构：
使用寿命： 水泥磨主电机
型号： 功率： 电压： 转速： 重量： 绝缘等级： 润滑方式： 冷却方式： 启动转矩倍数： 水泥磨对称式中心驱动硬齿面主减速机 额定功率： 入轴速度： 出轴速度： 最大传送功率： 最大力矩： 重量（包括辅助传动、油站、膜片联轴器）： 磨机辅助传动 电机型号：
型号：YRKK900-8 功率：3150kW 转速：740r/min 电压：10KV 7、主减速机（重庆齿轮箱厂）： (1)型号：JS140-C (2)传递功率：3150KW (3)输出转速：15.8r/min 8、慢速驱动装置 (1)型号：HMS660 (2)电机功率：37kW (3)电机转速 740r/min (4)传动比：93:1 9、膜片联轴器 型号：JL140-C 10、油站（配主减速机） (1)公称流量：350L/min (2)油泵型号：XBZ-350 (3)电机功率：11kW (4)电机转速：1460r/min
2 套/台
4、出料装置
1套
5、衬板及双隔仓装置
1套
6、主电机 YRKK900-8 3150KW/10KV
1台
7、主减速机 JS140-C（含油站）
1台
8、慢速驱动装置 JMS660
1套
9、膜片联轴器 JL140-C
1套
10、稀油站 GYXZ-63×2A
2只
11、控制柜（含高压控制、低压起动、稀油站控制） 1 台
0.63MPa
鹏飞集团 / /C
3.5m3/h
0.63MPa
1套 15000kg
2件 铸钢 10 年 1960kg
[资料]水泥磨磨内级配
![[资料]水泥磨磨内级配](https://img.taocdn.com/s3/m/c0a98c1953ea551810a6f524ccbff121dd36c59e.png)
水泥磨磨内级配为了寻求磨机钢球的合理配合及其调整方法，本文将根据我国水泥工业闭路粉磨磨机配球的实际情况，阐述闭路磨机配球的特征，并提出配球的一般方法，以供闭路磨机配球工作参考。
一、钢球级配钢球级配的合理选择，主要根据被粉磨物料的物理化学性能、粉磨方式以及要求的产品细度等因素来确定。
在钢球装载量一定时，小钢球比大钢球的总表面积大，与物料接触的机会多，故对需要磨细的细粒物料，应选用小钢球，而单个大钢球比单个小钢球的能量大，所以对需要冲击粉碎的大块物料，应选用大钢球。
入磨物料的易磨性好，可选用小钢球，易磨性差，则应选用大钢球。
选用钢球直径大小还与磨内单位容积物料通过量有一定的关系。
在闭路粉磨时，选粉机的回磨粗料使磨内单位容积物料通过量增加，使钢球在冲击时受到一定的缓冲作用，因此，循环回料量多，钢球的直径要选用得大些，反之则小。
此外，出磨物料的细度要求较细时，应适当选用小钢球，反之则大。
按照上述因素关系，笔者对K·A·拉珠莫夫经验公式进行修正，得出的球径计算公式能够求得较合理的配球方案。
(一)求出合理的平均球径和最大级球径。
式中:D a——磨内钢球的平均球径(毫米)；d a——入磨物料的平均粒度(以物料通过80%的筛孔孔径表示)(毫米)；k——入磨物料易磨系数；f——单位容积物料通过量影响系数(见表1)。
式中:D b——磨内钢球最大级球径(毫米)；d b——入磨物料平均最大级粒度(以物料通过95%的筛孔孔径表示)，(毫米)；f、k同式(1)。
应用公式(1)和(2)的计算步骤如下:1.作各种入磨物料的粒度筛析，求出d a和d b，一般用孔径为30毫米、19毫米、13毫米、10毫米和5毫米的套筛作熟料或石灰石筛析，用孔径为4毫米、2毫米、1毫米和0.2 5毫米的套筛作矿渣筛析。
每个编号的筛析结果用粒度特性坐标(如图1)作出筛孔直径与被测物料通过量(%)的关系曲线，查取通过80%物料量的筛孔孔径定为入磨物料的平均粒度d a；通过95%物料量的筛孔孔径定为入磨物料的最大级粒度d b。
技术水泥磨研磨体装载量和级配调整方法
技术水泥磨研磨体装载量和级配调整方法磨体装载量和级配虽有公式可以参考，但同时还需靠经验调配。
目前钢球级配还是以多级配球较多，在使用分级衬板时，磨仓内在长度方向上（进料端到出料端）各点处的物料平均粒径是逐渐降低的，钢球在各点处的平均球径也应该是逐渐降低，两条曲线的走势应该是一致的。
调整钢球级配时要考虑到钢球尺寸的减小并不是一致的。
例如有文献介绍，通过试验和计算得出，当90mm的钢球磨损至80mm时，同比，80mm的钢球磨损至71.11mm，70mm的钢球磨损至63.20mm，60mm的钢球磨损至56.20mm。
显然，若只补大球，则平均球径必然有变大的趋势。
研磨体装载量和级配是否合理，可通过下述四种方法在生产实践中进行检验和调整。
1.根据磨机产量和产品细度进行检验分析（1）当磨机出现产量低、产品细度粗时，说明研磨体装载量不足或研磨体磨耗太大，此时应添加研磨体。
（2）当磨机出现产量高、产品细度粗时，说明磨内研磨体的冲击力太强，研磨能力不足，物料的流速过快所致。
此时应适当减少大球，增加小球和钢段以提高研磨能力，同时减少研磨体之间的空隙，使物料在磨内的流速减慢，延长物料在磨内的停留时间，以便得到充分的研磨。
（3）如磨机出现产量低、产品细度细时，其原因可能是小钢球太多、大钢球太少而造成的。
磨内冲击破碎作用减弱，而相对研磨能力增强。
（4）若磨机产量高、产品细度又细时，说明研磨体的装载量和级配都是合理的。
2.根据磨音判断在正常喂料的情况下，一仓钢球的冲击较强，有哗哗的声音。
若第一仓钢球的冲击声音特别洪亮时，说明第一仓钢球的平均球径过大或填充率较大；若声音发闷，说明第一仓钢球的平均球径过小或填充率过低了，此时应提高钢球的平均球径和填充率。
第二仓正常时应能听到研磨体的唰唰声。
3.检查磨内物料情况在磨机正常运转、正常喂料的情况下，根据生产经验，球仓中的钢球应露出半个钢球于料面上。
如钢球外露太多，说明装载量偏多或钢球平均球径太大；反之，说明装载量偏少或钢球平均球径太小。
磨机钢球级配
、
４ 研 磨 体 装 载 量 的 选 择
所谓 研 磨 体 的装 载 量 ，是 指 装 入 球 磨 机 仓 内研 磨体 的重 量 。从 公 式 （２）中可看 ，装 载 黾 决 定 丁填 充 率 的大 小 ，当填 充 率确 定后 ，即可 计 算 球 磨 机 研磨 体 的 装 载量 。由于装 载 量 与 填 充率 成 正 比例 关 系 ．无 论 足 开 流粉 磨 还 是 罔 流 粉 磨 ，在 一 定 艺 条 件 下 适 、』，增 加 研 磨 体 装 载 量 都 能 使 球 磨 机 的 产 量 提 高。 我 厂 ４６２．２ｒｅｘ６．５ｍ罔流 水 泥 原 装 研 体 ３３ｔ （其 中一 仓 钢球 ｌ４【，二 仓 钢 球 １９ｔ），依据 现有 ｌＴ 艺 条 件 （一 仓有 效 容 ９．７ｍ，，二仓 有 效 容 积 １１．７ｍ ，电 机 功 率 ３８０ｋＷ），将 装 载 量 适 当加 大 ，一、二 仓 装 载 毋 分 别增 『』几到 １５【和 １９．５ｔ，提 高 研 磨 体 填 充 率 ，以达 到 提 高球 机产 量 的 目的 。
５ 增 补 研 磨 体 的 依 据
、 球睹 机 常运 转一 段 时间之 后 ，研磨体 总 足耍 有一 定的 消耗 。研 磨体 消耗 主要有 两种 形 式 ，即 常 磨 损 消耗和 破 消耗
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2*13水泥磨的钢球级配
众所周知，磨机的台时产量与许多因素有关，如粉磨工艺流程及其配套辅机（选粉机，磨前预破碎机等）的性能、入磨物料的特性（品种及其配比、粒度大小、综合水份、易磨性等）、细度、磨内通风、隔仓板的形状及位置、衬板的工作形状、研磨体填充率及其级配、磨机转速、粉磨生产操作和系统设备调控等。
如何合理进行研磨体填充及级配，以达到最佳粉磨效率呢？本人根据所学理论知识、结合生产实际，现发表我个人见解，谨供大家参考借鉴。
首先根据入磨物料粒度来确定磨机各仓的平均球径，再根据粉磨工艺流程来确定磨机的填充率及装载量，再以装载量、平均球径来反推出各种规格的钢球级配。
1、入磨物料平均粒径与钢球平均球径的关系（经验数据）
而且同一台磨机填充率、前仓较后仓高出1%-2%，以利于磨内物料流动。
3、根据规格计算出磨机各仓的有效容积，再根据其填充率、钢球密度，计算出磨机各仓的装载量。
有效容积即磨机的有效空间，是指磨机的内筒体除掉衬板的空间，可用公式：V=π·Di2·L（Di指筒体有效直径，L指有效长度）；
装载量=ρ×ψ×V（ρ：指钢球的密度4.65吨/米3，ψ指填充率；V：有效容积）
4、确定了物料的平均球径和磨机的装载量，再根据平均球径公式反推出钢球的级配，钢球级配的原则是两头小，中间多，即大球和小球少，中径球多，尤其指一仓的钢球级配。
平均球径公式有a、b两个公式：
aa：粗约平均球径公式：D平=
Bb：精确平均球径公式：D平=
般a种方法较b种方法算出的平均球径要高出2—3点，且初次磨内配方应以b种方法准确些。
D平——钢球级配的平均球径mm
D1、D2、D3——各种不同规格的球径mm
G1、G2、G3——钢球直径分别为D1、D2、D3时的质量t
T1、T2、T3——钢球直径分别为D1、D2、D3时每吨的个数钢球（锻）参数一览表
5、在磨机进行钢球级配以后，开磨投料，一个小时以后在磨尾取混合料进行细度检测，一般要求：出磨混粉的细度控制在35%—45%，循环负荷率达95%（指闭路磨）；选粉效率降低到75%左右；根据检测情况，对磨机钢球级配进行微调，直到两仓（或多仓），即粗粉仓的破碎能力跟细粉仓的研磨能力平衡。
6、进磨物料粒度应尽量降低，（视破碎机能力而定），混合物料应尽量降低入磨物料水份，且应保持物料粒度的相对稳定、磨机的钢球级配应相对稳定，在保持一仓破碎能力正常的情况下，尽可能降低平均球径，以增大物料的比表面积、提高质量。
7、在冬春两季、粉磨物料空气中含的水份有所不同，一般春季水份偏重，要求级配的平均球径大些，冬季空气干燥水份低一些，要求级配的平均球径小一些。
一一现以φ2.2×6.5M水泥磨为例（全公司现共有5台φ2.2×6.5磨机）。
Ⅰ仓有效长度：L1=2.5米；有效内径Di=2.12米（平均衬板厚40mm）；有效容积：V1=π×Di2×L1=π×2.122×2.5=8.825m3
Ⅱ仓有效长度：L2=3.75米；有效内径Di=2.12米（平均衬板厚40mm）
有效容积：V2=π×Di2×L2=π×2.122×3.75=13.237m3
平均球径：
Ⅰ仓：76.4(以a种方法算) ，以b种方法算：平均球径为73.78；钢球级配:
Ⅰ仓：φ90/2T；φ80/6T；φ70/5T；φ60/1T；
Ⅱ仓：φ50/5T；φ40/6T；φ30/8.5T；
Ⅱ仓平均球径：φ38（Ⅱ仓尽量降低平均球径，以增大比表面积）。
当然，合理的球径级配仅是提高磨机产、质量的一种因素。
钢球的级配并不是一成不变的，也应根据磨机本身的工作状况作相应变动，在生产当中逐步摸索，直至磨机达到最佳粉磨效率。
磨机钢球级配要从实际出发，相同型号的磨机因原材料的易磨性、入磨粒度、水分以及系统等情况的不同，钢球级配的结果不同，理论只能提供依据，最终要看实际情况球磨机一仓主要对物料进行冲击破碎。
物料在一仓内要得到有效的破碎,并达到适应二仓粉磨的粒度要求。
在选择一仓的级配参数时必须综合考虑以下几点基本要求: (1)要有足够的冲击力,即充当破碎介质的钢球所具有的撞击能量超过物料的强度极限。
(2)足够的冲击次数。
当装载量一定时,与球径的大小有关。
在保证足够冲击力的前提下,尽量缩小钢球的直径,以增加钢球的个数来提高对物料的冲击次数是提高粉磨效率的重要手段。
(3)适当的存料能力。
为保证物料能被充分地粉碎,要求物料在仓内有一定的停留时间,即要控制物料流速,以防止物料流速过快而出现窜料现象。
