采掘机械计算题
(完整版)采掘机械题目参考答案
一、名词解释1. 支架工作阻力: 恒阻阶段，支架对顶板的产生的支撑力。
2. 初撑力：初撑阶段终结时，支架对顶板的产生的支撑力称为初撑力。
3. 支护强度：支架有效工作阻力与支护面积之比。
4. 支架的伸缩比：支架的最大结构高度与最小结构高度之比称为支架的伸缩比。
5. 支撑效率：有效工作阻力与支架工作阻力比值。
6. 截线：截齿的空间轨迹展开线。
7. 截距：相邻截线间的间距。
8. 截齿配置图：滚筒截齿齿尖所在圆柱面的展开图。
9. 覆盖率：顶梁接触顶板的面积与支架支护面积之比值。
10. 普通机械化采煤：利用双滚筒采煤机割煤、装煤，刮板输送机运煤，液压支架支护顶板的采煤工艺。
11. 采煤机截深：采煤机滚筒一次切割切入煤壁的深度，它与滚筒宽度相适应。
（滚筒宽度，指滚筒外缘到端盘外侧截齿齿尖的距离）12. 卧底量：采煤机滚筒降至最低所能切割的运输机底面以下的深度。
13. 推移框架：用于液压支架和刮板输送机推移的由液压缸和钢架组成的装置。
14. 乳化液泵：是向综采工作面液压支架输送高压乳化液的设备，是液压支架的动力源。
15. 凿岩台车：将一台或几台凿岩机连同推进器一起安装在特制的钻臂或台架上，并配以行走机构的一种凿岩作业设备。
16. 凿岩机冲击频率：：凿岩机活塞单位时间冲击钎尾的次数。
17. 三机配套:以采煤机为中心,综采工作面实现采煤机、液压支架、刮板输送机三种设备的匹配关系。
18.支架调高范围：支架的最大结构高度与最小结构高度之差。
二、问答1. 滚筒采煤机由哪几部分组成？各部分作用如何？采煤机牵引部按传动类型可分为几种？答:组成：电动机、牵引部、截割部和附属装置。
作用：电动机：动力部分，提供动力；牵引部：行走机构；截割部：固定减速箱—传递动力，减速增扭、摇臂—调节采高、滚筒—落煤、装煤；附属装置：挡煤板—(辅助装煤)提高装煤效果、底托架—固定承托整台采煤机、电气箱—电气控制和保护、供水灭尘装置—内外喷雾防尘、降尘、冷却、电缆拖移装置—拖移电缆。
10采矿工程(矿山机械)试卷参考答案
(矿山机械)试卷参考答案一、填空：（1*28=28分） 1、液压传动系统由液压泵 、液动机 、 控制阀 、 辅助元件 和工作液体组成。
2、乳化液泵站必须满足液压支架对工作压力和 流量 的要求。
3、离心式水泵采用后向叶片，水在泵壳内绝对速度 小 、功率损失 少 、效率 高 、因此实践中常用 后向 叶片的叶轮。
4、离心式水泵的中间段由 导水 叶片和 返水 叶片组成，其作用是把叶轮流出的高速水 收集 并 导入 后级叶轮的入口。
5、综采机组主要参数的匹配应满足二个内容，一是生产率要 互相适应 ，不能造成生产系统 阻塞 ；二是移架速度要适应 采煤机牵引速度 。
6、架线式电机车的正极接在 架空线 上，负极接在 轨道 上，目前我国井下架空电网直流电压为 250v 和 550v 二种。
7、调绳离合器主要有三种类型、即 齿轮离合器 、 摩擦离合器 、蜗轮蜗杆离合器 。
8、JK 型提升机液压站含三个部分，即 安全制动部分 、 工作制动部分、调绳部分 。
二、解词：(4*5=20分)1、过煤高度：采煤机下表面至输送机槽帮上表面的高度。
2、提升系统变位质量：按照变位前后动能相等的原则，把提升系统各运动部件质量变位到滚筒表面缠绕园周上的质量叫变位质量。
3、粘着因数：计算电机车牵引力时，考虑到各种实际因素而采用的摩擦系数。
4、平衡盘：离心式水泵中，平衡叶轮吸水产生的轴向力的部件。
三、问答题：(8分*5=40分)1、简述4LS 一8型电牵引采煤机主要特点。
答：其主要特点是：1）采用晶闸管直流电动机调速，总功率696KW ；2）采用多电动机传动和电动机横向布置，简化了机械传动系统。
3）截割电动机输出轴和牵引部输出轴均为空心，用扭矩轴向下传动，起保护作用； 4）用中央计算机系统进行控制操作和显示。
2、说明液压传动装置的工作原理。
答：液压传动装置本质是一种能量转换装置,液压泵将输入的机械能转换为便于输送的液压能，液压缸（或液压马达）又将液压能转换为机械能输出，带动工作机构做功。
采掘机械考试题及答案
采掘机械考试题及答案一、单项选择题（每题2分，共20分）1. 采掘机械中，用于挖掘煤矿的设备是：A. 挖掘机B. 推土机C. 装载机D. 掘进机答案：D2. 以下哪个不是采掘机械的组成部分？A. 切割头B. 行走装置C. 液压系统D. 发动机答案：D3. 采掘机械在作业时，以下哪个不是其主要功能？A. 挖掘B. 装载C. 运输D. 破碎答案：C4. 采掘机械的维护中，以下哪个不是必要的检查项目？A. 润滑油检查B. 电气系统检查C. 轮胎磨损检查D. 液压油更换答案：C5. 采掘机械的作业效率主要取决于以下哪个因素？A. 设备的功率B. 操作人员的熟练程度C. 作业环境D. 以上都是答案：D6. 采掘机械在地下作业时，以下哪个安全措施是不必要的？A. 通风系统B. 瓦斯检测C. 照明设备D. 温度控制答案：D7. 采掘机械的液压系统中，以下哪个部件不是必需的？A. 泵B. 阀C. 缸D. 过滤器答案：D8. 采掘机械的行走装置中，以下哪个不是常见的驱动方式？A. 履带式B. 轮式C. 轨道式D. 滑橇式答案：D9. 采掘机械在作业过程中，以下哪个不是其可能产生的环境问题？A. 噪音污染B. 土壤侵蚀C. 空气污染D. 水资源污染答案：B10. 采掘机械的控制系统中，以下哪个不是常见的控制方式？A. 手动控制B. 遥控操作C. 自动化控制D. 机械式控制答案：D二、多项选择题（每题3分，共15分）1. 采掘机械在煤矿作业中，以下哪些是其主要的作业内容？A. 挖掘B. 破碎C. 装载D. 运输答案：ABCD2. 采掘机械的维护中，以下哪些是重要的检查项目？A. 润滑油检查B. 电气系统检查C. 轮胎磨损检查D. 液压油更换答案：ABD3. 采掘机械的作业效率受哪些因素影响？A. 设备的功率B. 操作人员的熟练程度C. 作业环境D. 维护保养答案：ABCD4. 采掘机械在地下作业时，以下哪些是必要的安全措施？A. 通风系统B. 瓦斯检测C. 照明设备D. 温度控制答案：ABC5. 采掘机械的控制系统中，以下哪些是常见的控制方式？A. 手动控制B. 遥控操作C. 自动化控制D. 机械式控制答案：ABC三、判断题（每题2分，共10分）1. 采掘机械的作业效率与其设备的功率无关。

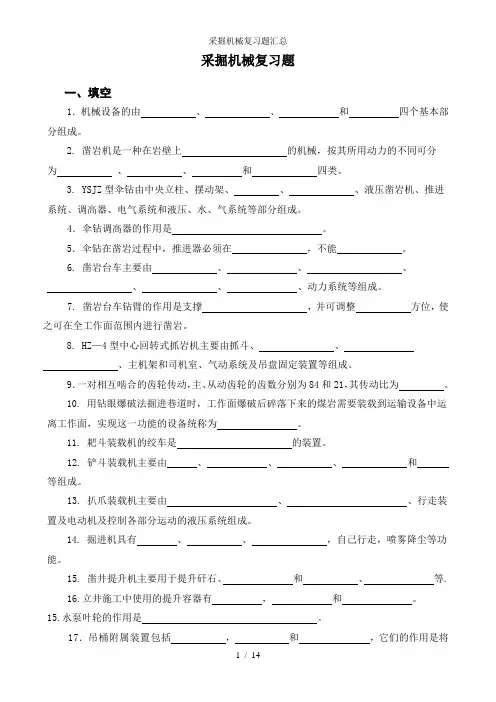

采掘机械复习题汇总
采掘机械复习题一、填空1．机械设备的由、、和四个基本部分组成。
2. 凿岩机是一种在岩壁上的机械，按其所用动力的不同可分为、、和四类。
3. YSJZ型伞钻由中央立柱、摆动架、、、液压凿岩机、推进系统、调高器、电气系统和液压、水、气系统等部分组成。
4．伞钻调高器的作用是。
5．伞钻在凿岩过程中，推进器必须在，不能。
6. 凿岩台车主要由、、、、、、动力系统等组成。
7. 凿岩台车钻臂的作用是支撑，并可调整方位，使之可在全工作面范围内进行凿岩。
8. HZ—4型中心回转式抓岩机主要由抓斗、、、主机架和司机室、气动系统及吊盘固定装置等组成。
9．一对相互啮合的齿轮传动，主、从动齿轮的齿数分别为84和21，其传动比为。
10. 用钻眼爆破法掘进巷道时，工作面爆破后碎落下来的煤岩需要装载到运输设备中运离工作面，实现这一功能的设备统称为。
11. 耙斗装载机的绞车是的装置。
12. 铲斗装载机主要由、、、和等组成。
13. 扒爪装载机主要由、、行走装置及电动机及控制各部分运动的液压系统组成。
14. 掘进机具有、、，自己行走，喷雾降尘等功能。
15. 凿井提升机主要用于提升矸石、和、等.16.立井施工中使用的提升容器有，和。
15.水泵叶轮的作用是。
17．吊桶附属装置包括，和，它们的作用是将吊桶连接到提升钢丝绳上，以及使吊桶平稳而可靠地运行。
18．下料筐是立井施工期间向井下运送及的专用容器。
19．凿井绞车（又称稳车）主要用于煤矿、金属矿及非金属矿开凿竖井时悬吊、、、、、等凿井设备。
20．矿井排水设备的用途是，为井下创造良好的工作环境，以保证安全生产。
21.评价水泵经济运行的指标是。
22．矿井通风设备包括、、及等。
23．通风机按气流在风机中的流动方向可分为和两大类风机。
24．风机稳定工作条件是，通风机的经济工作条件是。
25轴流式通风机主要由、、、和等组成。
26.空气压缩设备是指的整套设备。
27．活塞式空压机的实际工作循环是由、、和四个过程组成。
《采掘机械》题库及答案
《采掘机械》题库及答案一、填空题l、综合机械化采煤是指工作面的落煤，装煤，运煤，支护和采空区处理五大生产环节全部实现机械化。
汇屈进机按使用范围可煤巷掘进机、半煤岩巷掘进机、岩巷掘进机三类。
3、在煤体上钻孔多使用煤电钻，在岩体上钻孔多使用凿岩机。
4、煤电钻一般由电动机，减速器，开关三个主要部分组成。
5、按驱动力分，凿岩机分为气动，宦笥一，液压，内燃四类。
6、气腿式凿岩机主要由配气机构一，转歼机构了向]咒可构，润滑机构，支撑机构，操纵机构组成。
7、双滚采煤机在工作面的进刀方式有：推入式进刀法、正切式进刀法、斜切式进刀法，矿井常用斜切式进刀法。
8、采煤机按牵引机构设置方式分内牵引和外牵引两种。
9、综采工作面的设备配套关系主要指采煤机、刮权输送机、液压支架的配套关系。
10、滚筒式采煤机是通过截齿对煤壁进行切割实现落煤，通过螺旋叶片将破碎下来的煤装入制板输送机。
11、米煤机牵引部液压系统由若千个液压基本回路组成，包括主回路系统、保护回路系统、操作回路系统。
口勹了衮简式采煤机王婓由截割部、牵引部、电动机部和辅助装置四部分组成。
13、目前采煤机使用的截齿类型很多，但总体上可分为刀形截齿和镐形截齿两种。
14、采煤机正常停机的原则是先停牵引、后停电动机。
15、处理故障的一般原则是先简单尼复杂、先外部尼内部、先机械后液压。
16、刮板输送机按刮板链的布置方式分为中单链、中双链、边双链、准边双链四种。
17、制板输迖机一般由机头部、机身部、机尾部和辅助装置四部分组成。
18、刮板输送机的牵引部件是刮板链槽。
19、刮板输送机巡回检查的方法有看、听、，承载部件是、、切j 田摸、嗅、试、量。
20预万偶合器具有过载、过热、过压三种过载保护功能。
21、带式输送机按牵引方式不同，可分为滚简驱动式和钢丝绳牵引式两类。
22、逆止保护装置一般用于倾斜上运的带式输送机上，飞带保护装置一般用于倾斜下运的带式输迖机上。
23、带式输送机的牵引部件是胶带，承载部件是胶带和托棍。

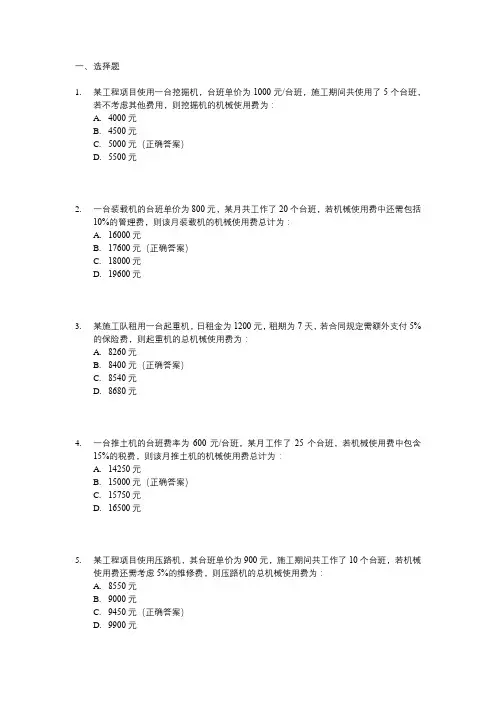

机械使用费计算题
一、选择题1.某工程项目使用一台挖掘机，台班单价为1000元/台班，施工期间共使用了5个台班，若不考虑其他费用，则挖掘机的机械使用费为：A.4000元B.4500元C.5000元（正确答案）D.5500元2.一台装载机的台班单价为800元，某月共工作了20个台班，若机械使用费中还需包括10%的管理费，则该月装载机的机械使用费总计为：A.16000元B.17600元（正确答案）C.18000元D.19600元3.某施工队租用一台起重机，日租金为1200元，租期为7天，若合同规定需额外支付5%的保险费，则起重机的总机械使用费为：A.8260元B.8400元（正确答案）C.8540元D.8680元4.一台推土机的台班费率为600元/台班，某月工作了25个台班，若机械使用费中包含15%的税费，则该月推土机的机械使用费总计为：A.14250元B.15000元（正确答案）C.15750元D.16500元5.某工程项目使用压路机，其台班单价为900元，施工期间共工作了10个台班，若机械使用费还需考虑5%的维修费，则压路机的总机械使用费为：A.8550元B.9000元C.9450元（正确答案）D.9900元6.一台摊铺机的台班费为750元，某月工作了24个台班，若机械使用费中包含8%的损耗费，则该月摊铺机的机械使用费总计为：A.17400元B.18000元（正确答案）C.18600元D.19200元7.某施工队使用一台钻机，日租金为1500元，租期为10天，若合同规定需额外支付7%的保险费，则钻机的总机械使用费为：A.14550元B.15000元C.15550元D.16050元（正确答案）。
内科大《现代采掘机械》习题与答案
《现代采掘机械》习题与答案项目一采掘机械概述1 、机械化采煤工作面是如何划分的，它们有何不同？机械化采煤工作面按机械化程度分为普采和综采，它们的不同主要在于支护设备为：普采工作面靠金属摩擦支柱或单体支柱和金属铰接顶梁支护，而综采工作面则由自移式液压支架来支护。
2、综合机械化采煤有什么特点? 综采工作面的主要配套设备有哪些?综合机械化采煤可实现落煤、装煤、运煤、支护、顶板控制、工作面巷道运输等生产工序的全部机械化。
综采工作面的主要配套设备为：双滚筒采煤机、刮板输送机和液压支架。
3、综采工作面“三机”性能配套包括哪些？1）采煤机底托架与输送机槽的匹配。
2）采煤机摇臂与输送机头尾和自开切口的匹配。
3）支架性能与采煤机牵引速度的匹配。
4、综采工作面“三机”生产能力如何配套？工作面其它配套设备的能力都应大于采煤机的生产能力，即工作面输送机的生产能力应大于采煤机的生产能力，而液压支架的移架速度应大于采煤机的工作速度。
项目二滚筒式采煤机1 、滚筒式采煤机的组成部分有哪些？各部分作用如何？采煤机的组成包括截割部、牵引部、电气系统和辅助装置。
截割部的结构包括：摇臂、滚筒、机头减速箱，机头减速箱用来传递动力；滚筒用来实现落煤和装煤，摇臂用来传递动力并调高；牵引部由牵引传动装置和牵引机构组成，它的功能是控制采煤机，使其按要求沿工作面运行，并对采煤机进行过载保护。
电气系统主要为采煤机提供动力，并对采煤机进行过载保护及控制其动作。
辅助装置包括底托架、电缆托移装置、冷却喷雾装置以及调高调斜装置等。
它的主要作用:同各主要部件一起构成完整的采煤机功能体系。
2 、滚筒式采煤机是如何完成落煤和装煤的？落煤装煤都是靠螺旋滚筒来完成的。
螺旋滚筒的刀具（截齿）装在滚筒的螺旋叶片上。
滚筒转动并沿着煤壁移动时，就截割破落煤炭。
装煤是由滚筒螺旋叶片的螺旋面进行装载，并利用螺旋叶片的轴向推力，将煤抛到刮板输送机溜槽内运走。
3 、什么是有链牵引，什么是无链牵引？滚筒式采煤机是如何实现牵引的？链牵引就是在牵引部传动装置的出轴安装主动链轮，牵引链绕过主动链轮和导向链轮，再与紧链装置连接后，沿工作面拉直并分别固定在工作面刮板输送机的机头和机尾上。
液压传动与采掘机械计算题
1.液压千斤顶，已知杆长a=800mm，b=200mm，泵缸直径d=10mm，工作刚直径D=50mm，若要举起3t的重物，必须在把手上加多大压力？已知：杆长a=800mm，b=200mm，泵缸直径d=10mm，工作刚直径D=50mm，重物质量m=3t，g=10m/求：把手上施加的压力F9解：W=mg=3x1000x10=30000N，P=W/=30000/0.25**-————①,F=P =P**————②联立①②的F===1200N由力矩平衡原理可得Fb-F9(a+b)=0,求得 F9=F=*1200=240N2.已知液压泵的输出压力P=10MPa，泵的排量q=100ml/r，转速n=1450r/min,容积效率=0.95，总效率=0.9，计算：①该泵的实际流量Q ②驱动该泵的电机功率已知：泵的输出压力P=10MPa，泵的排量q=100ml/r，转速n=1450r/min,容积效率=0.95，总效率=0.9求：①该泵的实际流量Q ②驱动该泵的电机功率解：Q=n*q**=1450*100*0.95*=137.75(L/min)换算单位后Q=2.296*（/s）=PQ/=10***2.296*/0.9=25.5kw3某马达排量q M=250ml/r，入口压力p1=100×105Pa，出口压力p2=5×105Pa，其总效率为η=0.9，容积效率为ηv=0.92。
当输入流量为Q M=22L/min时，求：（1）马达的实际转速n M=(Q M·ηv)/q M=81r/min；（2）马达的输出转速M M= (p1 -p2)·q M·ηmM/2Π=369.8 N·m。
4.已知某液压马达的排量q M=105ml/r，如果它输出转矩M=52.5 N·m，转速n=30 r/min，马达的机械效率ηmM =0.9，容积效率ηv=0.9。
出口压力为p2=2×105Pa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.液压千斤顶，已知杆长a=800mm ，b=200mm ，泵缸直径d=10mm ，工作刚直径D=50mm ，若要举起3t 的重物，必须在把手上加多大压力？
已知：杆长a=800mm ，b=200mm ，泵缸直径d=10mm ，工作刚直径D=50mm ，重物质量m=3t ，g=10m/
求：把手上施加的压力F9
解：W=mg=3x1000x10=30000N ，P=W/=30000/0.25**-————①, F=P =P**————②
联立①②的F==
=1200N 由力矩平衡原理可得
Fb-F9(a+b)=0,求得 F9=F=*1200=240N
2.已知液压泵的输出压力P=10MPa ，泵的排量q=100ml/r ，转速n=1450r/min,容积效率=0.95，总效率=0.9，计算：①该泵的实际流量Q ②驱动该泵的电机功率
已知：泵的输出压力P=10MPa ，泵的排量q=100ml/r ，转速n=1450r/min,容积效率=0.95，总效率=0.9 求：①该泵的实际流量Q ②驱动该泵的电机功率
解：Q=n*q**=1450*100*0.95*=137.75(L/min)
换算单位后Q=2.296*（/s ）
=PQ/=10***2.296*/0.9=25.5kw
3某马达排量q M =250ml/r ，入口压力p 1=100×105Pa ，出口压力p 2=5×105Pa ，其总效率为η=0.9，容积效率为ηv=0.92。
当输入流量为Q M =22L/min 时，求：（1）马达的实际转速n M =(Q M ·ηv)/q M =81r/min ；
（2）马达的输出转速M M = (p 1 -p 2) ·q M ·ηmM /2Π=369.8 N ·m 。
4.已知某液压马达的排量q M =105ml/r ，如果它输出转矩M=52.5 N ·m ，转速n=30 r/min ，马达的机械效率ηmM =0.9，
容积效率ηv=0.9。
出口压力为p 2=2×105Pa 。
试求：马达需要输入多少流量和压力。
压力：M M = (p 1 -p 2) ·q M ·ηmM /2Π---- p 1=(2Π·M M / q M ·ηmM )+ p 2=36.9×105 Pa;流量：n M =(Q M ·ηv)/q M ---- Q M = n M ·Q M /
v=3.5L/min
3.
5三油缸串联，缸内径100mm ，活塞杆直径65mm ，供油压力P=10MP ,
供油流量Q=25mL/min ，若三油缸受力F 相同，试求：
（1） F （2）三活塞的速度（3）方向阀切换右位，三活塞各自的速度。
解：（1）P 3=0; P 2A 1=F; P 1A 1=F+P 2A 2 ; PA 1= F+P 1A 2 ------F=41097N
(2)从左到右 V 左=Q/A 1=5.31; V 中= V 左A 2/A 1=3.07; V 右=1.77
（2） 从右到左V 右= Q/A 2=9.19；V 中= V 右A 1/ A 2 =15.92; V 左=27.57
6.普通链接时压力和速度的计算
若不计机械效率时，液压缸的推、拉力F1，F2为
活塞杆的伸、缩速度为
F F F A 1 A 1 A 2 P 2 A 2 P 3 A 1 P
A 2 P 1
7.采煤机生产率的算法 采煤机牵引速度及扭矩计算min)/(103r q Q n M
vm M M ⨯=η；10002s q Ztn v =；)(1026m N q P M mM M M M ⋅⨯∆=-ηπ 1.理论生产率（最大）
Q t =60HBv q ρ(t/h)
H---工作面平均采高，m;B---滚筒有效截深,m ；v q ---可能的最大牵引速度，m/min ；ρ---煤的实体密度；1.3~1.4t/m 3
2.技术生产率Q=Q t K l (t/h)
K l ---采煤机技术上的可靠性和完备性有关的系数，0.5~0.7
3.实际生产率Q m =QK 2(t/h)
K 2---采煤机由于事故等停机占用时间的系数，0.6~0.65
8.支架初撑力和工作阻力的计算
1、初撑阶段
在升架过程中，从顶梁接触顶板，至立柱下腔液体压力逐渐升高到泵站压力为止为初撑阶段。
初撑力 式中 D ——支架立柱的缸径，m ；
n ——支架立柱的数量；
Pb ——泵站工作压力，MPa ；
3、恒阻阶
支护强度 支护强度：支架工作阻力与支护面积之比 顶板所需的支护强度取决于顶板的等级和煤层厚度。
式中 K1——作用于支架上的顶板岩石厚度系数
H ——采高，m 。
p ——岩石密度，kg/m 3
q ——重力加速度，取
接触比压:底座与底板的压力与接触面积之比。
工作阻力：支架对顶板的支撑力称为工作阻力，它是由支架安全阀调定压力决定。
Pa ——安全阀调定压力，MPa 。
支架的恒阻特性不但对支架自身有安全保护作用，还防止因支撑力过大而压碎顶板。
)(4
2kN n p D P b c ⋅=π)(42kN n p D P a ⋅=π)(1051MPa Hpg K q -⨯=)(MPa F
p q =。
