钨极氩弧焊一、原理在惰性气体的保护下,利用钨电极与工件之间产生的电弧热熔化母材和填充焊丝的焊接方法称钨极惰性气体保护焊。

焊机:二、工艺特点1、焊接时使用不熔化的钨极,电弧长度容易控制。

需要填充金属时,可从侧面向电弧送进焊丝,焊接电流不受影响。

2、焊接采用惰性气体保护,不需加入焊剂即可获得纯净的焊缝金属。

因此,几乎可以焊接所有金属。

3、焊枪功能:具有良好的导电、绝缘和隔热性能;喷出惰性气体,对焊缝进行良好保护;提前送气,滞后断气;大容量的焊枪能通水冷却。

4、为避免钨极被损坏或引起焊缝钨污染,通常采用非接触式引弧,因此,需配备一个引弧装置;对于普通TIG焊,还需配备稳弧装置,以致焊接过程电弧稳定。

5、无论是使用直流电源,还是使用交流电源,都要求具有恒流的外特性,以减小或排除因弧长变化引起焊接电流的波动。

三、TIG焊优缺点优点1、在惰性气体保护下,不需焊剂几乎可以焊接所有的金属;特别适于焊接化学活性强或形成高熔点氧化物的铝、镁及其合金。

2、焊接工艺性能好。

明弧,能观察电弧及熔池;电弧燃烧稳定,无飞溅,焊后不需去渣,焊缝成形美观;能进行全位置焊接。

是实现单面焊双面成形的焊接方法。

3、能进行脉冲焊接,减少焊接热输入,很适于薄板或对热敏感材料的焊接。

缺点1、熔深前,熔敷速度小,焊接生产率低。

2、钨极载流能力有限,过大焊接电流会引起钨极熔化和蒸发,其微粒可能进入熔池,造成对焊缝金属的污染。

3、焊接时,需采取防风措施。

4、惰性气体较费,生产成本较高。

四、适用范围1、适焊材料钨极氩弧焊几乎可以焊接所有的金属和合金,但因其成本高,生产中主要用于焊接铝、镁、钛、铜等有色金属及其合金,不锈钢和耐热钢。

对于低熔点易蒸发的金属如铅、锡、锌等因焊接操作困难,一般不用TIG焊。

2、适焊的焊接接头和位置常规的对接、搭接、T形接和角接等接头处在任何位置,只要结构上具有可达性均能焊接,小于2mm的薄板卷边接头。

搭接的点焊接头均可以焊接。

第三章连接成形介绍

第三章连接成形介绍

电弧产生的原理
一般情况下,气体是不导电的,要使两极间能够连 续地放电,必须使两极间的气体电离,连续不断地产 生带电粒子(电子、正负离子),同时,在两极间应 有足够的电压,带电粒子在电场的作用下向两极做定 向运动,即形成导电体并通过很大的电流,产生强烈 的电弧放电。 这也是产生电弧的条件。
焊接电弧所使用的电源称为弧焊电源。
酸性焊条:药皮熔渣中酸性氧化物(如SiO2、TiO2、Fe2O3)比碱
3.焊条的牌号与型号
(1)型号:国家标准中规定的焊条代号。
(2)牌号: 焊条牌号是焊条行业标准中规定的焊条代号。 其表示方法为:以大写拼音字母或汉字表示焊条的类别,后面跟三位数字,前两位表 示焊缝金属的性能,如强度、化学成分、工作温度等;第三位数字表示焊条药皮的类 型和焊接电源。
第三章 连接成形
第三章 连接成形
(三)改善焊接接头组织和性能的措施
(1)选材:尽量选择低碳且硫、磷含量低的钢材作为焊接结构材料。 (2)适当控制冷却速度:使热影响区尽量缩小。对于低碳钢,采用细焊丝
、小电流、高焊速,可提高接头韧度,减轻接头脆化;对于易淬硬钢,在
不出现硬脆马氏体的前提下适当提高冷却速度,可以细化晶粒,有利于改 善接头性能。
第三章 连接成形
扬州大学机械工程学院
杨树和
第三章 连接成形
一、基本内容
§3.1 §3.2 §3.3 §3.4 §3.5
电弧焊 其它连接方法 常用金属材料的焊接 焊接件的结构工艺性 胶接
二、重点 1、焊接接头及热影响区的组织与性能的变化;焊接应力与变形产生的原因、规 律和预防方法; 2、常用金属的焊接性能及其应采用的; 3、焊接结构设计的工艺性。 三、难点 1、接头组织形成的机理; 2、焊接应力、变形的客观规律及防止措施,焊接方法的选用 。

氩弧焊基础知识

氩弧焊基础知识

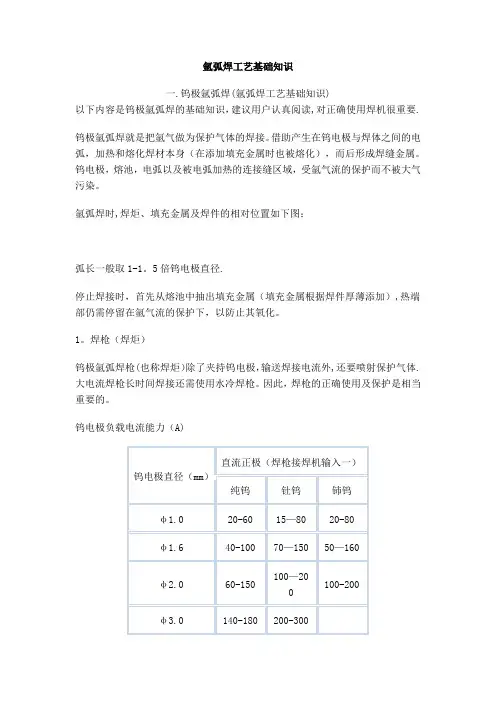

氩弧焊工艺基础知识一.钨极氩弧焊(氩弧焊工艺基础知识)以下内容是钨极氩弧焊的基础知识,建议用户认真阅读,对正确使用焊机很重要.钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧,加热和熔化焊材本身(在添加填充金属时也被熔化),而后形成焊缝金属。

钨电极,熔池,电弧以及被电弧加热的连接缝区域,受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图:弧长一般取1-1。

5倍钨电极直径.停止焊接时,首先从熔池中抽出填充金属(填充金属根据焊件厚薄添加),热端部仍需停留在氩气流的保护下,以防止其氧化。

1。

焊枪(焊炬)钨极氩弧焊枪(也称焊炬)除了夹持钨电极,输送焊接电流外,还要喷射保护气体.大电流焊枪长时间焊接还需使用水冷焊枪。

因此,焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力(A)2。

气路气路由氩气瓶减压阀、流量计、软管及电磁气阀(在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量,氩弧焊机通常采用组合一体式的减压流量计,这样使用方便、可靠.3。

氩气纯度氩弧焊时材质对氩气纯度的要求4。

规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量,其值与被焊材料种类、板厚及接头型式有关.其余参数如钨极伸出喷嘴的长度,一般取1—2倍钨极直径,钨电极与焊件距离(弧长)一般取1。

5倍以下钨电极直径,喷嘴大小等则在焊接电流值确定后再选定。

一般不锈钢氩弧焊规范如下:焊缝表面颜色与气体保护效果5。

钨极氩弧焊特有的工艺缺陷及防止措施以上工艺规范仅供参考,如欲更深了解请参阅专业焊接工艺手册.6.焊前清理钨极氩弧焊对焊件和填充金属表面的污染相当敏感,因此焊前须清除焊件表面的油脂,涂层,加工用的润滑剂及氧化膜等.7.安全技术钨极氩弧焊操作者,必须戴好头面罩、手套、穿好工作服、工作鞋,以避免电弧光中的紫外线和红外线灼伤。

斯泰尔钨极氩弧焊机均装有高频引弧器,小功率的高频高压电虽不会电击操作者,但当绝缘性能不良时,高频电会灼伤操作者手的表皮,且很难治愈,所以焊接手把的绝缘性能一定要经常检查。

钨极氩弧焊原理

钨极氩弧焊原理

钨极氩弧焊原理

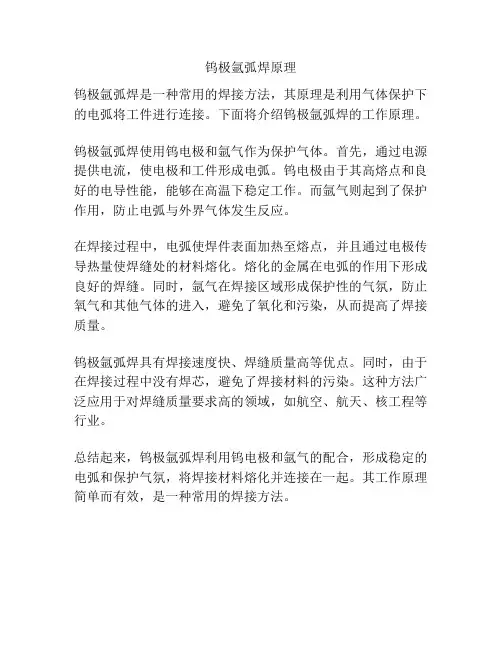

钨极氩弧焊是一种常用的焊接方法,其原理是利用气体保护下的电弧将工件进行连接。

下面将介绍钨极氩弧焊的工作原理。

钨极氩弧焊使用钨电极和氩气作为保护气体。

首先,通过电源提供电流,使电极和工件形成电弧。

钨电极由于其高熔点和良好的电导性能,能够在高温下稳定工作。

而氩气则起到了保护作用,防止电弧与外界气体发生反应。

在焊接过程中,电弧使焊件表面加热至熔点,并且通过电极传导热量使焊缝处的材料熔化。

熔化的金属在电弧的作用下形成良好的焊缝。

同时,氩气在焊接区域形成保护性的气氛,防止氧气和其他气体的进入,避免了氧化和污染,从而提高了焊接质量。

钨极氩弧焊具有焊接速度快、焊缝质量高等优点。

同时,由于在焊接过程中没有焊芯,避免了焊接材料的污染。

这种方法广泛应用于对焊缝质量要求高的领域,如航空、航天、核工程等行业。

总结起来,钨极氩弧焊利用钨电极和氩气的配合,形成稳定的电弧和保护气氛,将焊接材料熔化并连接在一起。

其工作原理简单而有效,是一种常用的焊接方法。

钨极氩弧焊

钨极氩弧焊

钨极氩弧焊的电流种类和极性钨极氩弧焊的电流种类和极性钨极氩弧焊时,焊接电弧正、负极的导电和产热机构与电极材料的热物理性能有密切关系、从而对焊接工艺有显著影响。

下面分别讨论采用不同电流种类和极性进行钨极氩弧焊的情况。

一、直流钨极氩弧焊直流钨极氩弧焊时,电流极性没有变化,电弧连续而稳定,按电源极性的不同接法,又可将直流钨极氩弧焊分为直流正极性法和直流反极性法两种方法。

1.直流正极性法直流正极性法焊接时,焊件接电源正极,钨极接电源负极。

由于钨极熔点很高,热发射能力强,电弧中带电粒子绝大多数是从钨极上以热发射形式产生的电子。

这些电子撞击焊件(负极),释放出全部动能和位能(逸出功),产生大量热能加热焊件,从而形成深而窄的焊缝。

该法生产率高,焊件收缩应力和变形小。

另一方面,由于钨极上接受正离子撞击时放出的能量比较小,而且由于钨极在发射电子时需要付出大量的逸出功,所以钨极上总的产热量比较小,因而钨极不易过热,烧损少;对于同一焊接电流可以采用直径较小的钨极。

再者,由于钨极热发射能力强,采用小直径钨棒时,电流密度大,有利于电弧稳定。

综上所述,直流正极性有如下特点:1)熔池深而窄,焊接生产率高,焊件的收缩应力和变形都小。

2)钨极许用电流大,寿命长。

3)电弧引燃容易,燃烧稳定。

总之,直流正极性优点较多,所以除铝、镁及其合金的焊接以外,钨极氩弧焊一般都采用直流正极性焊接。

2.直流反极性法直流反极性时焊件接电源负极,钨极接正极。

这时焊件和钨极的导电和产热情况与直流正极性时相反。

由于焊件一般熔点较低,电子发射比较困难,往往只能在焊件表面温度较高的阴极斑点处发射电子,而阴极斑点总是出现在电子逸出功较低的氧化膜处。

当阴极斑点受到弧柱中来的正离子流的强烈撞击时,温度很高,氧化膜很快被汽化破碎,显露出纯洁的焊件金属表面,电子发射条件也由此变差。

这时阴极斑点就会自动转移到附近有氧化膜存在的地方,如此下去,就会把焊件焊接区表面的氧化膜清除掉,这种现象称为阴极破碎(或称阴极雾化)现象。

钨极氩弧焊

钨极氩弧焊

钨极氩弧焊一、焊接电源电流焊接电源;一种交流或直流电源,用于引弧、稳弧及正常焊接,电流5~1500A,电压10~35V。

常用手工焊机有S-160A、S-200A、S-250A等。

编称中的S为小类名称手工操作;A为额定电流安培数。

S-160A是小焊机,适合于厚度3mm以下的管道,S-200A适用于5mm 以下的管道焊接。

焊机具有电流自动衰减装置,保证焊缝的收尾质量适应环焊的需要。

有长焊、短焊转换装置,以适应长焊缝、间断焊和点焊。

焊接电流、电流衰减时间及气体保护滞后的时间全部采用无级调节,采用硅整流器作为焊接电源,维护简单、噪声小、效率高、体积小。

二、焊炬焊炬的作用是夹钨极、传导电流、向焊接区输送保护气和供水以冷却喷嘴。

对焊距的要求如下:1、保护气流具有良好的流动状态和造当的挺度,以获得可靠的保护。

2、有良好的导电性。

3、充分地冷却,以保证持久工作。

4、喷嘴与钨极间绝缘良好,以免喷嘴与工件接触时产生短路打弧。

5、质量小,结构紧凑,可达性好,拆装维修方便。

三、气体保护设备为了保护焊接熔池焊缝免受污染,GTAW需要一个保护气源,一个减压器以降低气源的压力,一个流量计以调节和控制气体流量,一个电磁阀,以电信号控制气流的通断。

1)、气瓶;气瓶是保护气气源,氩气瓶外涂以灰色,并标以“氩气”字样,以防止与其他气瓶混用。

瓶装氩气在20°C时,瓶装压力为15Mpa,容积40L、20L等。

使用瓶装氩气焊接完毕时,要把瓶嘴关闭严密以免漏气。

瓶装氩气将要用完时,瓶内要留有少量底气,不得全部用完,以免空气进入瓶内。

2)减压器和流量计;高压气瓶使用一个减压器和流量计或组合装置。

减压器由细螺纹拧到气瓶头上,单级减压器需要定期调节以维持工作压力,双级减压器有着更精确的调节作用,在气瓶压力降低时不用后果新调节。

3)电磁气阀;电磁气阀装在控制箱内,一般是接入36V的交流电,由延时继电器控制。

当切断电源时,电磁气阀处于关闭状态;接通电源时,芯子连同密封塞被吸上去,电磁气阀打开,气体进入焊炬。

钨极氩弧焊的焊接

钨极氩弧焊的焊接
⑵钨极电弧稳定,即使在很小的焊接电流(<10A)下仍可稳定 地燃烧,特别适合于薄板、超薄板材料的焊接。
⑶热源和填充焊丝可分别控制,因而热输入容易调节,可进 行各种位置的焊接,也是实现单面焊双面成形的理想方法。
⑷由于填充焊丝熔滴不通过电弧,故不会产生飞溅,焊缝成 形美观。
钨极氩弧焊的特点
2、缺点
⑴焊缝熔深浅,熔敷速度小,产生率较低。
钨极氩弧焊
杨利国
目录
钨极氩弧焊的认识 钨极氩弧焊的特点 钨极氩弧焊设备的认识 焊接时的注意事项 钨极氩弧焊的安全技术
一、钨极氩弧焊
1、钨极氩弧焊的原理
钨极惰性气体保护焊是指在惰性气体的保护下,利 用钨电极和工件间产生的电弧热熔化母材和填充焊丝 (可以不用焊丝)的一种焊接方法。惰性气体有二氧 化碳、氩气等。而氩气作为保护气体最好。铈钨极最 常用。
问题2:为什么用氩气作为惰性气体?
与其他气体相比,氩气有以下优点: (1)氩气易引弧,电弧稳定; (2)氩气的密度大,已形成良好的保护罩,获得较
好的保护效果; (3)氩气的原子质量大,具有很好的阴极清理效果; (4)氩气相对便宜,广泛应用于工业生产中。
1-焊件 2-焊枪 3-遥控 盒 4-冷却水 5-电源与 控制系统 6-电源开关 7-流量调节器 8-氩气瓶
注:铝、镁及其合金和易氧化的铜合金(铝青铜)焊
接时,应该选择交流钨极氩弧焊。
钨极氩弧焊的主要设备
2、控制箱
(1)引弧和稳弧装置 ➢ 短路引弧
采用钨极和焊件近似垂直的方法,去接触焊件表 面,引弧后要迅速提起,进行焊接即可。由于短路接 触,产生电流较大,钨极损耗较大,所以,应尽量少 用。 ➢ 高频引弧
问题1:为什么选用铈钨极?
目前,常用的钨极有钍钨极、纯钨极、铈钨极 三种。纯钨极的熔点和沸点都很高,要求空载电 压较高,承载电流能力较小;钍钨极加入了氧化 钍,可降低空载电压,改善引弧稳弧性能,增大 许用电流范围,但有微量放射性;铈钨极比钍钨 极更容易引弧,更小的钨极损耗,放射剂量也低 的多。因此,采用铈钨极。

电弧焊基础(第三章)钨极氩弧焊 TIG

电弧焊基础(第三章)钨极氩弧焊 TIG

(五)TIG焊的保护气体
He 空气中的含量为0.0005%,比空气轻,保护差 导热系数大,电弧温度高 价格昂贵 He+Ar 厚板、高热导、高熔点金属焊接(双层 保护气体) Ar+He Ar中加入He
提高电弧功率和温度。
(五)TIG焊的保护气体

Ar+O2:金属流动性好,电弧稳定,低氧焊接 不锈钢,高氧焊接碳钢

四、 TIG焊接设备 (四)钨极
1、对电极的要求:
电弧引燃容易、可靠; 工作中产生的熔化变形及耗损对电弧特性不构成
大的影响; 电弧的稳定性好,电弧产生在电极前端,焊接过 程中不出现阴极斑点的上爬。
主要材料:W及W合金 其他材料:特殊环境下有锆电极和钽电极,昂贵
2、钨电极材料
W在很广泛的电流范围内充分具备发射电子的能力
Ar+H2: 2-5%,焊缝光滑,防止表面氧化,电 弧温度高,效率高,焊接不锈钢、镍基合金、 镍铜合金 Ar+N2: 可以用来焊接铜合金,2.5%N2可以用 来焊接双相不锈钢,维持相平衡


第二节 TIG焊接过程
焊接过程包括: 焊前准备:惰性气体没有脱氧去氢作用,清理
非常重要。机械的、化学的,去除油、水、锈 提前通气【焊枪(电源联动)、拖罩、背 板】——引弧——电流上升——正常焊接(填 丝)——电流衰减——熄弧——滞后停气 如没有提前通气? 1. 电弧不能引燃; 2.电弧暴乱,烧坏钨极、喷嘴、点击夹、母材, 还可能导致漏水
三、 TIG焊实例
手Байду номын сангаас焊
第三节 TIG焊焊接方法
一、直流TIG焊接 1、直流反接(DCRP/DCEP/DC+) :母材接负极
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

五、高频脉冲电弧焊 脉冲为10--30KHz的高频电流能产生压缩和挺直性更好 的电弧。压缩电弧提供了集中的热源,电弧压力标志了电 弧刚性的大小。工艺特点: 1)脉冲电弧在小电流区域燃烧稳定,可焊接超薄板。 2)高频电弧在快速移动下仍有良好的挺直度。 3)高频脉冲焊形成的焊道,在焊丝填充很多时仍呈凹 形表面,对下一层的焊接无不良影响。 4)高频电流对熔池的液态金属有很强的电磁搅拌作用, 有利于细化金属晶粒、提高焊缝机械性能。
第3章 钨极氩弧焊 一、TIG或GTA焊的概念与原理 • TIG或GTA概念 • TIG或GTA原理
二、TIG焊特点及应用 TIG焊除具有气体保护焊共有的特点外,还有一些特点,其特点 和应用如下。 (1焊接范围广TIG焊几乎可焊接除熔点非常低的铅、锡以外的所 有的金属和合金,特别适宜焊接化学性质活泼的金属和合金。常用 于铝、镁、钦、铜及其合金和不锈钢、耐热钢等材料的焊接。 (2) 适应能力强采用氩气保护无熔渣,填充焊丝不通过电流不产生 飞溅,焊缝成形美观。电弧稳定性好,即使在很小的电流下仍能稳 定燃烧。 (3)焊接效率低 由于用钨作电极,承载电流能力较差,焊缝易受 钨的污染。因而TIG焊使用电流较小,电弧功率较低,焊缝熔深浅, 熔敷速度小,仅适用于焊件厚度小于6m。的焊件焊接,且大多采 用手工焊,焊接效率低。 (4) 焊接成本较高由于使用氢气等惰性气体,焊接成本高,常用 于质量要求较高焊缝及难焊金属的焊接.
钨极直径要根据电流大小和极性来选择。同一直径下, 直流反极性和交流焊接时的许用电流小于直流正极性时的 电流。是由于钨极作为阳极比作为阴极得到的热量要大。 实际焊接时电极烧断前其前端产生的熔化、变形等,使电 极的形态和焊接熔深出现变化,同时由于电极本身的电阻 热使电极最大许用电流值降低,因此要选用有富裕的电极 直径。 钨电极的许用电流值如下表:
第二节TIG焊中的电极材料
•一、电极材料的性能要求 在非熔化极电弧焊中,电弧放电中的钨极对电极材料 的损耗、电弧的稳定性、焊接质量都有很大影响,因此电极 要具有以下几方面的性质。 1)电弧易引燃,电弧产生在电极前端,不出现阴极 斑点的上爬。 2)工作中产生的熔化变形及损耗对电弧特性影响不 大。 3)电弧稳定性好。 常用材料有纯钨极、铈钨极、钍钨极和针钨极等,其 熔点均在3400度以上,且逸出功较小具有很强的电子发射能 力。
二、直流反极性接法(实际一般不用)工件接负极,钨接正 极性 1) 电弧具有“阴极清理作用”,能去除工件表面的氧化膜。 实际生产中,这种接法仅用于焊接铝、镁及其合金的薄板。 2) 钨极的载流能力较小,同样电流需使用较大直径的钨极。 电弧不够稳定。 3) 电子从工件的熔池表面产生,经过电弧加速撞向电极, 使钨极易因过热而烧损。
焊接电流/A 钨极直径/mm W 交流 ThW 直流正极性 W,ThW 直流反极性 W,ThW
0.5
1.0 1.6 2.4 3.2 4.0 4.8 6.4
5--15
10--60 50--100 100--160 150--210 200--275 250--350 325--475
5--80
15--80 70--150 140--235 225--325 300--425 400--525 500--700
四、低频脉冲氩弧焊 钨极氩弧焊一般采用低频频率进行焊接,由于其电流变 化频率低,对电弧形态上的变化有直观的感觉,即电弧有 低频闪烁现象。控制脉冲频率和焊接速度及其他焊接参数, 可以保证焊缝良好的致密度。 其工艺特点为: 1)电弧线能量低,对于同等厚度的工件,可采用较小的 平均电流密度进行焊接,获得较低的电弧线能量,可焊接 薄板或超薄件。 2)便于控制焊缝成形,能够控制熔池尺寸使熔化金属在 任何位置不至于因重力而流淌,很好的实现全面焊和单面 焊双面成型。 3)易于焊难焊金属,脉冲电流产生更高的电弧温度和电 弧力,时难熔金属迅速熔化。
二、TIG焊的焊接工艺参数 1.电源种类和极性 2.钨极径及端部形状 钨极直径主要按焊件厚度、焊接电流、电源极性来选择
3.捍接电流 焊接电流主要根据焊件厚度、钨极直径和焊缝空间位置来选择, 过大或过小的焊接电流都会使焊缝成形不良或产生焊接缺陷。 4. 氩气流量和喷嘴直径 对于一定孔径的喷嘴,选用的氩气气流量要适当,如果流量过大, 不仅浪费,而且容易形成紊流,使空气卷人,对焊接区的保护作用 不利,同时带走电弧区的热量多,影响电弧稳定燃烧。而流量过小 也不好,气流挺度差,容易受到外界气流的干扰,以致降低气体保 护效果。通常缸气流量在3~20L/min范围内。一般喷嘴直径随着 氢气流量的增加而增加,通常为5~14mm 5.焊接速度 在一定的钨极直径、焊接电流和斌气流量条件下,焊速过快,会 使保护气流偏离钨极与熔池。影响气体保护效果,易产生未焊透等 缺陷。焊速过慢时,焊缝易咬边和烧穿.因此,应选择合适的焊接 速度。焊接速度对氢气保护效果的影响。
各工艺参数的配比值如表:
第五节 TIG焊焊接技术
• 钨极氩弧焊主要包括A-TIG焊接技术、热丝法焊接、单电 源型双面双弧焊、空心阴极真空电弧焊接技术、自动焊弧 长调节技术等,为了提高焊接质量获得良好的焊缝还可使 用提高焊接速度、增加焊接熔深、摆动电弧等技术。
1、热丝焊接法
热丝焊接法的工作原理
• 填充焊丝在进入熔池之前约10cm处开始,由加热电源通过导电块对其 通电,依靠电阻热将焊丝加热至预定温度,与钨极成40°~ 60°角, 从电弧后面送入熔池,这样熔敷速度可比通常所用的冷丝提高2 倍。 • 热丝钨极氩弧焊时,由于流过焊丝的电流所产生磁场的影响,电 弧产生磁偏吹而沿焊缝作纵向偏摆。为此,用交流电源加热填充焊丝, 以减少磁偏吹。在这种情况下,当加热电流不超过焊接电流的 60% 时,电弧摆动的幅度被限制在 30°左右。为了使焊丝加热电流不超 过焊接电流的 60 %,通常焊丝最大直径限为1.2mm 。如焊丝过粗, 由于电阻小,需增加加热电流,这对防止磁偏吹是不利的。 • 热丝焊接已成功用于碳钢、低合金钢、不锈钢、镍和钛等。对于 铝和铜,由于电阻率小,要求很大的加热电流,从而造成过大的电弧 磁偏吹和熔化不均匀,所以不推荐热丝焊接。
6)钨极承载电流能力较差,过大的电流会引起钨极的熔化 和蒸发,其微粒有可能进入熔池而引起夹钨。因此,熔敷 速度小、熔深浅、生产率低。 7)采用氩气较贵,熔敷率低,且氩弧焊机有较复杂,和其 他焊接方法(如焊条电弧焊、埋弧焊、CO2&shy;气体保 护焊)比较,生产成本较高。 8)氩弧周围受气流影响较大,不易室外工作。
5--20
15--80 75--150 150--250 250--400 400--500 500--800 800--1100
--10--20 15--30 25--40 40--55 55--80 80--125
第三节 焊接方法
TIG焊可用不同的电流种类和极性进行焊接,各有不同的特 点和适用场合。 一、直流正接即工件接正极,钨棒接负极特点: 1) 电流容量大 由于钨极(通常为铈钨极或钍钨极)的 电子逸出功较小,电子热发射能力强,对电极有冷却作用, 因此,较小直径的钨棒就可承载较大的电流。 2) 与直流反接相比,在同样的焊接电流下,直流正接可 采用较小直径的钨棒,这样就使电流密度增大,从而提高 了电弧稳定性。 3) 在工件上形成窄而深的熔池。 4) 无破碎工件氧化膜的作用。实际生产中这种接法广泛 用于除铝、镁及其合金以外的其它金属的焊接。
三、TIG焊优缺点
1) 氩气具有极好的保护作用,能有效的隔绝周围空气;它
本身既不与金属起化学反应,也不溶于金属,使得焊接过程 中的冶金反应简单易控制,因此获得较高质量的焊缝提供良 好条件。 2)钨极电弧非常稳定,即使在很小电流情况下(<10A)仍 可稳定燃烧,特别适用于薄板材料焊接。 3)热源和填充焊丝可分别控制,因而热输入容易调整所以 这种焊接方法可进行全方位焊接,也是实现单面焊双面成型 的理想方法。 4)由于填充焊丝不通过电流,故不产生飞溅,焊缝成型美 观。 5)交流氩弧焊在焊接过程中能够自动清除焊件表面的氧化膜 作用,因此,可成功地焊接一些化学活泼性强的有色金属, 如铝、镁及合金。
三、交流TIG焊的特点 交流TIG焊的焊接电弧的极性发生周期性变化,因此,工 艺上兼有直流正接及直流反接的特点。 1) 负半波时,氩弧对工件产生阴极雾化作用; 2) 在交流正半波时,电弧的热量主要集中于工件上,不 但使钨极得以冷却,还使焊缝得到足够的熔深。 交流TIG焊广泛用于铝、镁及其合金的焊接,但交流TIG 焊存在电弧不稳及直流分量等问题,因此在焊接设备 上 应采取专门的措施予以解决。
6.电弧电压 电弧电压增加,焊缝厚度减小,熔宽显著增加;随着电弧电压的 增加之变差。当电弧电压过高时,易产生未焊透、焊缝被氧化和气 孔等缺陷。因此,应尽量采用短弧焊,一般为10~24v 7.焊嘴与焊件的距离 喷嘴与焊件间的距离以5 ---15mm为宜。距离过大,气体保 护效果差;距离过小,虽对气体保护有利,但能观察的范围和保 护区域变小。 8.钨极伸出长度 为了防止电弧热烧坏喷嘴,钨极端部应突出喷嘴以外,其伸出长 度对接焊时一般为3 ~6mm,角焊缝时为7~ 8mm。伸出长度过 小,焊工不便于观察熔化况,对操作不利;伸出长度过大,气体 保护效果会受到一定的影响
4、锆钨电极
锆钨电极在电弧中烧损小,在交流条件下,焊接性能良 好,尤其在高负载电流情况下,其优越性事其它电极代替 不了的。 锆钨电极通常烧结成棒材,然后对其表面进行打磨, 具有适当的硬度、均匀性和清洁的表面,目前是最受欢迎 的焊接棒材。
三、钨极直径和前端形状 1、直流正极焊时,电极端部角度为30--50度,电弧向母材 的吹力最强,适于焊接电流200A以下的焊接。 2、焊接电流超过200A时,电极前端处于高温中,同时由于 电弧吹力增强,电极前端会呈伞型,虽可以继续焊接但焊 后应重新打磨。 3、电流超过250A时,电极前端会熔化损失,因此焊前要把 电极前端磨出一定尺寸的平台。 4、直流反接和交流电焊接时,电弧对电极的热输入大于直 流正极性的情况,同时电流也不集中于阳极的某一区域, 这时应把电极前端磨成半球状。
