干式变压器安装要求规范标准

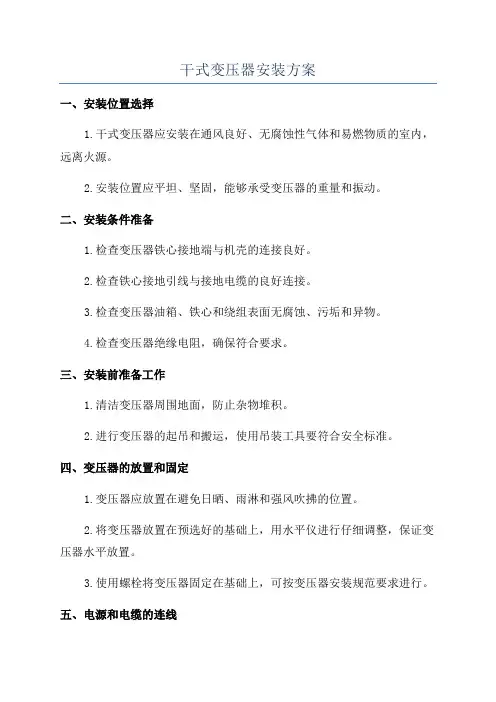

干式变压器安装方案
干式变压器安装方案一、安装位置选择1.干式变压器应安装在通风良好、无腐蚀性气体和易燃物质的室内，远离火源。
2.安装位置应平坦、坚固，能够承受变压器的重量和振动。
二、安装条件准备1.检查变压器铁心接地端与机壳的连接良好。
2.检查铁心接地引线与接地电缆的良好连接。
3.检查变压器油箱、铁心和绕组表面无腐蚀、污垢和异物。
4.检查变压器绝缘电阻，确保符合要求。
三、安装前准备工作1.清洁变压器周围地面，防止杂物堆积。
2.进行变压器的起吊和搬运，使用吊装工具要符合安全标准。
四、变压器的放置和固定1.变压器应放置在避免日晒、雨淋和强风吹拂的位置。
2.将变压器放置在预选好的基础上，用水平仪进行仔细调整，保证变压器水平放置。
3.使用螺栓将变压器固定在基础上，可按变压器安装规范要求进行。
五、电源和电缆的连线1.连接电源前，确认变压器与电源的电压、相数和频率相同。
2.用电缆将变压器与电源连接，连接前检查电缆绝缘是否完好，无裂纹和破损。
3.连接线路前，确保电源已断开。
六、保护装置的安装1.根据变压器额定电流和保护要求，安装过载保护器。
2.安装温度控制装置，检查控制器工作可靠。
七、接地和绝缘测试1.进行变压器的接地测试，测量接地电阻并符合要求。
2.进行变压器的外壳绝缘测试，测量绝缘电阻并符合要求。
八、调试和试运行1.确认变压器各控制开关处于关闭位置，然后开始试运行。
2.观察变压器运行情况，检查各指示灯的正常工作。
3.测试变压器的输出电压、电流和功率是否符合要求。
九、安全措施1.安装和调试过程中要注意绝缘防护，严禁带电作业。
2.保持工作现场整洁，避免杂物阻碍运行。
3.停电前可进行漏电保护器的检测和测试。
干式变压器安装要求规范

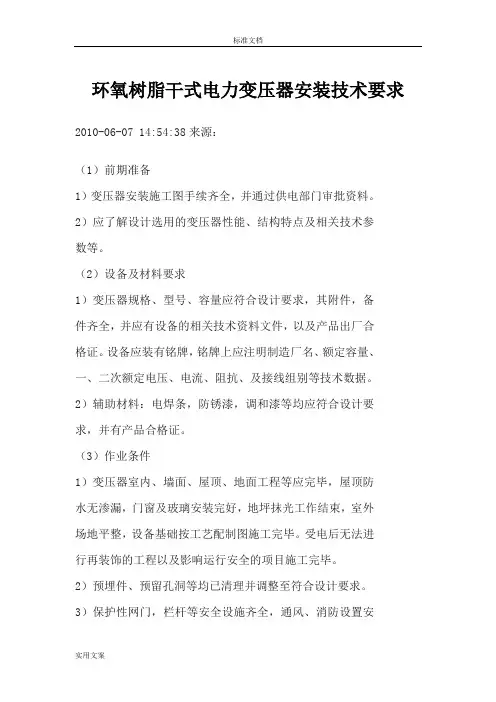

环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
变压器、配电柜安装标准与设备安装位置要求
1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。
2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。
3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。
4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。
5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。
6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。
7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。
8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。
9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。
2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。
干式变压器安装规范
环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
干式变压器安装要求规范标准
环氧树脂干式电力变压器安装技术要求2021-06-07 14:54:38来源：〔1〕前期准备1〕变压器安装施工图手续齐全，并通过供电部门审批资料。
2〕应了解设计选用的变压器性能、结构特点及相关技术参数等。
〔2〕设备及材料要求1〕变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2〕辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
〔3〕作业条件1〕变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备根底按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行平安的工程施工完毕。
2〕预埋件、预留孔洞等均已清理并调整至符合设计要求。
3〕保护性网门，栏杆等平安设施齐全，通风、消防设置安装完毕。
4〕与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收标准的规定。
当设备及设计有特殊要求时，应符合其他要求。
〔4〕开箱检查1〕变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2〕开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丧失。
3〕按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4〕被检验的变压器及设备附件均应符合国家现行有关标准的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5〕变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。

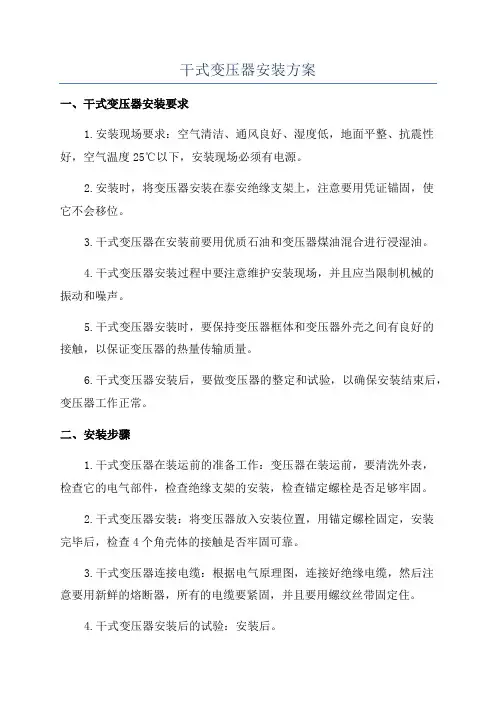

干式变压器安装方案
干式变压器安装方案
一、干式变压器安装要求
1.安装现场要求：空气清洁、通风良好、湿度低，地面平整、抗震性好，空气温度25℃以下，安装现场必须有电源。
2.安装时，将变压器安装在泰安绝缘支架上，注意要用凭证锚固，使
它不会移位。
3.干式变压器在安装前要用优质石油和变压器煤油混合进行浸湿油。
4.干式变压器安装过程中要注意维护安装现场，并且应当限制机械的
振动和噪声。
5.干式变压器安装时，要保持变压器框体和变压器外壳之间有良好的
接触，以保证变压器的热量传输质量。
6.干式变压器安装后，要做变压器的整定和试验，以确保安装结束后，变压器工作正常。
二、安装步骤
1.干式变压器在装运前的准备工作：变压器在装运前，要清洗外表，
检查它的电气部件，检查绝缘支架的安装，检查锚定螺栓是否足够牢固。
2.干式变压器安装：将变压器放入安装位置，用锚定螺栓固定，安装
完毕后，检查4个角壳体的接触是否牢固可靠。
3.干式变压器连接电缆：根据电气原理图，连接好绝缘电缆，然后注
意要用新鲜的熔断器，所有的电缆要紧固，并且要用螺纹丝带固定住。
4.干式变压器安装后的试验：安装后。
干式变压器安装要求规范标准
环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
干式变压器安装方案完整版
干式变压器安装方案完整版
一、安装准备
1.1检查设备状态
在安装干式变压器前，应检查各式变压器的状态，确定它们无损坏或
流出液体现象。
如有以上损坏，可能会对操作人员造成隐患，应当采取合
理的补救措施，以免其外部污染及变压器的损害。
1.2检查供电电源
在安装变压器前，应检查供电电源。
供电电压、频率应满足变压器使
用要求。
同时，需从供电动力箱中接出变压器的供电线路，确保供电线路
的型号能满足使用要求。
1.3现场环境条件
在安装变压器前，要关注现场环境条件，确保现场温度（-25℃至40℃），相对湿度（≤95%），周围空气应无明显异味，无有毒气体，无
直接或间接侵蚀性气体，无灰尘或其他可耗散的物质，以及无明火与火花，否则可能影响变压器性能及安全。
1.4准备工具
在安装工作前，应准备相应工具，主要包括指甲钉、扳手、剪刀、水
平仪、拉力计、吊杆、滑轮及各种插具等，准备完毕后，可以进行安装工作。
二、安装步骤
2.1找平安装位置
首先应确定变压器的安装位置，确保位置平整、稳定、可拆卸，变压器应足够远离受热设备，以防止过热变压器，如果是多台变压器的安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：
（1）前期准备
1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参
数等。
（2）设备及材料要求
1）变压器规格、型号、容量应符合设计要求，其附件，备
件齐全，并应有设备的相关技术资料文件，以及产品出厂合
格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要
求，并有产品合格证。
（3）作业条件
1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防
水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外
场地平整，设备基础按工艺配制图施工完毕。
受电后无法进
行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安
装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查
1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
（5）变压器安装
1）变压器型钢基础的安装
（a）型钢金属构架的几何尺寸、应符合设计基础配制图的要求与规定，如设计对型钢构架高出地面无要求，施工时可将其顶部高出地面100mm。
（b）型钢基础构架与接地扁钢连接不宜少于二端点，在基础型钢构架的两端，用不小于40X4mm的扁钢相焊接，焊接扁钢时，焊缝长度应为扁钢宽度的二倍，焊接三个棱边，焊完后去除氧化皮，焊缝应均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。
2）变压器二次搬运
（a）二次运输为将变压器由设备库运到变压器的安装地点，搬运过程中注意交通线路情况。
到地点后应做好现场保护工作。
（b）变压器吊装时，索具必须检查合格，运输路径应道路平整良好。
根据变压器自身重量及吊装高度，决定采用何种搬运工具进行装卸。
3）变压器本体安装
（a）变压器安装可根据现场实际情况进行，如变压器室在首层则可直接吊装进室内；如果在地下室，可采用预留孔吊装变压器或预留通道运至室内就位到基础上。
（b）变压器就位时，应按设计要求的方位和距墙尺寸就位，横向距墙不应小于800mm，距门不应小于1000mm，并应适当
考虑推进方向，开关操作方向应留有1200mm以上的净距。
（c）装有滚轮的变压器，滚轮应转动灵活，变压器就位后，应将滚轮用能拆卸的制动装置固定。
或者将滚轮拆下保存好。
4）变压器附件安装
（a）干式变压器一次元件应按产品说明书位置安装，二次仪表装在便于观测的变压器护网栏上。
软管不得有压扁或死弯，富余部分应盘圈并固定在温度计附近。
（b）干式变压器的电阻温度计，一次元件应预装在变压器内，二次仪表应安装在值班室或操作台上。
温度补偿导线应符合仪表要求，并加以适当的附加温度补偿电阻，校验调试合格后方可使用。
5）电压切换装置的安装
（a）变压器电压切换装置各分接点与线圈的连接线压接正确，牢固可靠，其接触面接触紧密良好。
切换电压时，转动触点停留位置正确，并与指示位置一致。
（b）有载调压切换装置转动到极限位置时，应装有机械联锁和带有限位开关的电气联锁。
（c）有载调压切换装置的控制箱，一般应安装在值班室或操纵台上，联线正确无误，并应调整好，手动、自动工作正常，档位指示正确。
6）变压器联线
（a）变压器的一次、二次联线、地线、控制管线均应符合现行国家施工验收规范规定。
（b）变压器的一次、二次引线连接，不应使变压器的套管直接承受应力。
（c）变压器中性线在中性点处与保护接地线同接在一起，并应分别敷设，中性线宜用绝缘导线，保护地线宜采用黄/绿相间的双色绝缘导线。
（d）变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。
（6）变压器送电调试运行
1）变压器的交接试验应由当地供电部门有资质许可证件的试验室进行。
试验标准应符合现行国家施工验收规范的规定，以及生产厂家产品技术文件的有关规定。
2）变压器交接试验内容。
测量线圈连同套管一起的直流电阻，检查所有分接头的变压比，三相变压器的联结组标号，测量线圈同套管一起的绝缘电阻，线圈连同一起做交流耐压试验，试验全部合格后方可使用。
3）变压器送电前的检查
（a）变压器试运行前应做全面检查，确认各种试验单据应齐全，数据真实可靠，变压器一次、二次引线相位，相色正确，接地线等压接接触截面符合设计和国家现行规范规定。
（b）变压器应清理，擦拭干净。
顶盖上无遗留杂物，本体
及附件无缺损。
通风设施安装完毕，工作正常。
消防设施齐备。
（c）变压器的分接头位置处于正常电压档位。
保护装置整定值符合规定要求，操作及联动试验正常。
（d）经上述检验合格后，由质量监督部门进行检查合格后，方可进行变压器试运行。
4）变压器空载调试运行
变压器空载投人冲击试验。
即变压器不带负荷投入，所有负荷侧开关应全部拉开。
试验程序如下：
（a）全电压冲击合闸，高压侧投人，低压侧全部断开，受电持续时间应不少于10min，经检查应无异常。
（b）变压器受电无异常，每隔5min进行冲击一次。
连续进行3~5次全电压冲击合闸，励磁涌流不应引起保护装置误动作，最后一次进行空载运行。
（c）变压器全电压冲击试验，是检验其绝缘和保护装置。
但应注意，有中性点接地变压器在进行冲击合闸前，中性点必须接地。
否则冲击合闸时，将造成变压器损坏事故发生。
（d）变压器空载运行的检查方法：
主要是听声音进行辨别变压器空载运行情况，正常时发出嗡嗡声；异常时有以下儿种情况发生：声音比较大而均匀时，可能是外加电压偏高；声音比较大而嘈杂时，可能是芯部有松动；有滋滋放电声音，可能套管有表面闪络，应严加注意，
并应查出原因及时进行处理，或是更换变压器。
（e）做冲击试验中应注意观测冲击电流、空载电流、一次二次侧电压、变压器温度等，做好详细记录。
5）变压器半负荷调试运行
（a）经过空载冲击试验运行24~28h，其时间长短视实际需要而定，确认无异常合格后，才可进行半负荷试运行试验。
（b）将变压器负荷侧逐渐投入，直到半负载时停止，观察变压器温升、一次二次侧电压和负荷电流变化情况，应每隔2h记录一次。
（c）经过变压器半负荷通电调试运行符合安全运行后，再进行满负荷调试运行。
6）变压器满负荷运行
（a）继续调试变压器负荷侧使其达到满负荷状态，再运行10h观测温升、一次二次侧电压和负荷电流变化情况，每隔2h进行记录一次。
（b）经过满负荷变压器试运行合格后，向业主（建设单位）办理移交手续。
（7）产品保护
1）变压器就位后，应采取有效保护措施，防止铁件及杂物掉人线圈框内。
并应保持器身清洁干净。
2）操作人员不得蹬踩变压器作业，应避免工具、材料掉下砸伤变压器。
3）对安装的电气管线及其支架应注意保护，不得碰撞损伤。
4）应避免在变压器上方操作电气焊，如不可避免时，应做好遮挡防护，防止焊渣掉下，损伤设备。
