总(铜离子)在线水质分析仪
大恒EC3200Sys在线水质分析仪说明书
EC3200Sys Process Water Analyzer在线水质分析仪—替代Orion纯水分析器, HACH APA 6000部分在线水质分析仪On-line ECSys Aqueous Solution Ion AnalyzerRef: EC3200sysIntCVersion 2001.2 专为pH、DO、ORP和其它离子浓度工业过程在线分析和控制而设计。
该系统适用于高可靠性要求的过程检测场合。
系统基于单片微机控制，工作十分可靠。
适用于锅炉水质、纯净水等场合水质分析。
选用合适的辅助技术，也可以用于工业水及处理、环境保护、民用水、污水排放检测、生产过程等场所水质检测，包括矿山工业、钢铁、冶炼、焦化、煤气、油田、石化、化工合成、农药、医药、皮革造纸、食品饮料、纺织印染等各行各业。
功能自动维护，包括自动清洗、吹扫、掩蔽、充盐、缓冲、标定。
可以选配多通道采样附件，进行多通道分析。
一机多用，自动温度软件补偿，完全无温度影响导致误差。
高温样品用户可以选择水冷或空冷恒温附件，进行正常测试，丝毫不会影响系统实时性。
可以选用各家各种电极，电极可以更换；z输出2路0-2.5/5V,0/4-20mA线性标准信号。
可直接用于显示器，记录仪，可以增强PID闭环控制。
z配有RS232C/RS485通信口，初试为IEEE 1451.2标准的 STIM,可升级为1451.1NCAP.支持多种仪器联网。
直接支持SCom, STIMcom. 可支持ModBus.z报警限值可以设定，声光报警用开关信号输出0/5V信号,驱动<30mA;和光电隔离的晶闸管触发电路（额定电压400V,电流1A）现场可配2×16 LCD或4×20液晶. 显示数据和提供人机界面特点：z系统智能控制，有故障自诊断功能；z附件设计全面科学，选用最好的材料，采用最可靠的系统方案。
z测试数据处理提供了根据电化学理论计算和矫正的方法，包括NERNST, NERNST + Debye-HucKel +Henderson。
碧水TCu使用说明书
总铜（TCu）在线自动分析仪 TCu On-Line Automatic Analyzer使用说明安徽省碧水电子技术有限公司目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电与灼伤预防 (1)1.3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 应用 (3)3.2 系统描述 (3)3.3 电气器件 (3)3.4 基本原理 (3)3.5 检测步骤 (4)第四章拆箱和安装 (5)4.1 拆箱 (5)4.2 安装 (5)4.2.2 监测子站房室内要求 (6)4.2.3 安装 (6)第五章试剂 (10)5.1试剂 (10)5.2零点标准溶液（0）.......................................................................................错误！未定义书签。
5.3 试剂的使用与保存 (10)5.4 稳定性和反应性............................................................................................错误！未定义书签。
5.5 试剂的放置 (11)5.6 废液处理 (11)第六章仪器操作 (12)6.1 仪器初始化 (12)6.2 校准 (12)6.3清洗 (12)6.4 测量 (13)6.5 触摸屏介绍 (13)6.5.1 数据设置方法 (13)6.5.2 指令输入与生效显示 (13)6.5.3 屏幕操作 (13)第七章故障维修 (26)第八章日常维护 (29)附件1 仪器前视布局 (30)附件2 仪器后视布局 (31)附件3 仪器电路板布局 (32)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
水质在线监测仪器发展现状
水质在线监测仪器发展现状水质在线监测仪器作为水质在线自动监测系统的核心，运用现代传感器技术、自动测量技术、自动控制技术等，采用化学法、电化学法、光谱法等分析方法，能对水质参数进行实时连续在线测量和分析。
水质在线监测仪器主要监测对象有：化学需氧量（COD）、氨氮、总氮、总有机碳（TOC）、总磷、锑、砷、铜、汞、铬、金属离子、pH 值、电导率、浊度、溶解氧等。
1 COD 在线监测仪器发展现状化学需氧量（COD）是指水体中易被强氧化剂氧化的还原性物质所消耗的氧化剂的量，以氧的mg/L 来表示，反映了水体中受还原性物质污染的程度，这个指标是为了了解水中的污染物将要消耗多少氧。
1.1 COD 在线监测仪器的技术原理目前COD 在线监测仪器的主要技术原理有6 种：1）重铬酸盐法-光度比色法；2）重铬酸盐法-库仑滴定法；3）重铬酸盐法-氧化还原滴定法；4）电化学氧化法-氢氧基及臭氧（混合氧化剂）氧化法；5）电化学氧化法-臭氧氧化法；6）紫外吸收法（UV 法）。
为便于比较，可将以上6 种技术原理归为三类：重铬酸盐法、电化学氧化法和紫外吸收法（UV 法）。
1.1.1 重铬酸盐法1）重铬酸盐法根据测得数值的方法不同分为光度比色法、库仑滴定法、氧化还原滴定法。
通常在一定的温度下，在强酸溶液中用一定量的重铬酸钾氧化水样中还原性物质，经过高温消解后，Cr6+被水中还原性物质还原为Cr3+ 。
再使用分光光度计、库仑滴定、氧化还原等方法测得数值，利用该数值与试样中氧化还原物质浓度的关系进行定量分析。
2）该类是国家推荐使用的方法，有测量准确、测量范围广、技术成熟等优点。
3）但该类仪器也存在以下问题：①测量时间相对较长，一旦水质突变，有可能无法及时监测；②通常采用加温或者加压的办法提高消解速度，增加了设备的复杂性，易故障；③产生强腐蚀性、含有毒的重金属离子废液，易腐蚀管路，同时会产生二次污染。
1.1.2 电化学氧化法1）电化学氧化法根据所使用的氧化剂不同分为氢氧基及臭氧（混合氧化剂）氧化法和臭氧氧化法。
水质多参数检测仪能检测哪些参数
水质多参数检测仪能检测哪些参数多参数水质检测仪广泛应用于各行业废水的检测，包括工业废水、城市污水、生活污水及江湖流域地表水的检测，适合不同用户的多种需求。
多参数水质检测仪依据国家新法规《快速消解分光光度法(HJ/T399-2007)》设计制造，适用于国内外众多检测标准。
通过水质检测可判断水体质量是否符合国家制定的水体质量标准，并且为环保提供依据；通过水质检测可有效评价水处理设施的处理效果，便于进行科学研究。
水质检测的应用范围非常广泛，不仅包括工业排水，还包括未被污染的天然水等。
多参数水质检测仪检测项目：HM-T100系列智能多参数水质检测仪是山东恒美电子科技有限公司自主研发产品，主要检测COD、氨氮、总磷、总氮、磷酸根、硝酸盐氮、总铜、铜、铬、总铬、锌、总锌、亚铁、镍、总镍、锰、总锰、二氧化硅、总氯、余氯、镉、铅、钛、钒、银、铝、硼、砷、锡、铍、钡、锑、汞、钴、高锰酸盐、硫酸盐、氟化物、硫化物、氰化物、总氰化物、挥发性酚、苯胺、甲醛、甲醇、吊白块、二氧化硫、双氧水、浊度、色度、悬浮物、溶解氧、尿素、氰尿酸、亚硝酸盐、臭氧、pH、二氧化氯等指标。
在选择多参数水质检测仪时，需要关注以下几个方面：1、检测项目多参数水质检测仪一机多用，理论上来说当然是能够检测的项目越多越好，但是功能越多的仪器价格也越贵。
所以实验室在选择的时候，还是根据自己的实际需求，选择满足常用需求的高性价比产品，不要贪多贪全。
一般具备检测光学模块、电导模块、测定误差模块3个测量模块的多参数水质检测仪就可以实现COD、氨氮、总磷、总氮，pH等项目的检测了，价格也适中，值得推荐。
2、智能检测、自动识别具有智能功能的多参数水质检测仪可大大提高工作效率。
很多仪器具备开机自检功能，具备智能判别终点的功能，支持自动读数、定时读数、定时间隔读数、手动读数；支持自动温度补偿，自动标定，电极校准提醒；自动识别标准溶液，支持多点标定；这些都是非常实用的功能。
总磷水质在线自动监测仪的检测原理是怎样的
总磷水质在线自动监测仪的检测原理是怎样的总磷是指水体中的无机磷和有机磷的总和，通常被认为是衡量水体富营养化程度的一个重要指标。
现代化工业、农业以及生活废水都会含有大量的总磷，如果这些污染物排放到水体中，将会给水环境和生态系统带来极大的危害。
因此，我们需要使用一些设备对水体中的总磷进行监测，以便及时采取措施来避免和缓解水环境的破坏。
其中，总磷水质在线自动监测仪就是一种常用的设备，在这里我们将介绍该设备的检测原理。
总磷水质在线自动监测仪的检测原理是基于光度法测量的。
通俗地讲，就是根据固定的波长下，物体对光的吸收程度来测量被检测物质的浓度。
一般而言，使用的波长通常为470nm，该波长下，总磷物质具备特有的吸收能力，因此可以通过吸光度来表示总磷的浓度大小。
同时，为了提高检测精度，总磷水质在线自动监测仪还采用了双波长法，并配合着去色度液来对样品进行处理，具体而言，通过选取660nm和870nm两个波长，将去色度液与样品混合，其目的是去除对测量结果产生影响的颜色物质。
然后将处理好的样品经过光路进入检测器，光路内置有光源、滤光片、比色池、检测器等元件。
当样品通过比色池时，会分为两个路径：一个是进行测量的样品路径，另一个是空白对照路径。
每个样品都将以相同的时间间隔通过比色池，形成连续的测量，检测出来的数值是样品与空白（对照）的光吸收值之差。
最后，将测得的吸光度值传输至仪器内的程序处理模块，将其转化为总磷浓度值，并进行数据显示、储存等操作。
总之，总磷水质在线自动监测仪的检测原理主要是基于光度法测量，并采用了双波长法和去色度液来处理样品，通过测量样品与空白的光吸收值之差，最终得出水中总磷的浓度值。
该设备可以实现实时在线监测，具有检测速度快、结果准确等优点，是地下水污染监测、城市生活污水处理等方面的重要设备。

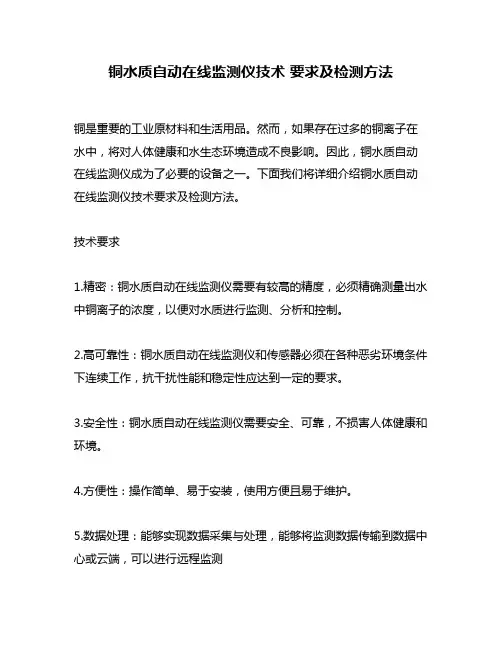

铜水质自动在线监测仪技术 要求及检测方法
铜水质自动在线监测仪技术要求及检测方法
铜是重要的工业原材料和生活用品。
然而，如果存在过多的铜离子在水中，将对人体健康和水生态环境造成不良影响。
因此，铜水质自动在线监测仪成为了必要的设备之一。
下面我们将详细介绍铜水质自动在线监测仪技术要求及检测方法。
技术要求
1.精密：铜水质自动在线监测仪需要有较高的精度，必须精确测量出水中铜离子的浓度，以便对水质进行监测、分析和控制。
2.高可靠性：铜水质自动在线监测仪和传感器必须在各种恶劣环境条件下连续工作，抗干扰性能和稳定性应达到一定的要求。
3.安全性：铜水质自动在线监测仪需要安全、可靠，不损害人体健康和环境。
4.方便性：操作简单、易于安装，使用方便且易于维护。
5.数据处理：能够实现数据采集与处理，能够将监测数据传输到数据中心或云端，可以进行远程监测
检测方法
1.感应式检测法：铜水质自动在线监测仪传感器通过感应作用，将水中的铜离子转换为电信号，再经过微处理器处理得出浓度值。
2.光学检测法：铜水质自动在线监测仪通过测量光的吸收和散射特性，分析水中铜的浓度。
3.电化学检测法：铜水质自动在线监测仪传感器通过电化学反应将水中的铜离子转化成电流信号，这样就可以测量出铜离子的浓度。
总结
铜水质自动在线监测仪是一种能够监测水中铜离子浓度的设备，在工业和生活中使用较多。
它需要具有精密、高可靠性、安全性、方便性和数据处理的功能。
感应式检测法、光学检测法和电化学检测法是常用的监测方法，各有应用的场景。
不断完善铜水质自动在线监测仪技术要求和检测方法，对于保障水资源环境、保障人体健康和改善水质量方面有着重要意义。
铜离子在线自动分析仪原理是什么
铜离子在线自动分析仪原理是什么您好，铜离子在线自动分析仪原理是什么一文由大连因斯特科技有限公司编辑提供，该文仅供参考，如需了解详情，请咨询我们公司总铜（铜离子）水质在线自动监测仪产品概述：◎铜是应用广泛的重要金属，被应用在很多领域，如合金、铜离子在线自动分析仪染料、管道、线路等，铜盐可以抑制水中浮游生物或藻类的生长，在饮用水中，铜离子浓度超过1mg/L就会产生苦味儿。
因此我国已把铜离子规定为实施总量控制的指标之一。
◎该分析仪能够根据现场设定长期无人值守自动连续工作，广泛适用于工业污染源排放废水、工业过程工艺废水、工业污水处理厂污水、市政污水处理厂污水等场合。
根据现场测试工况的复杂程度，可选配相应的预处理系统，以保证测试过程可靠、测试结果精确，充分满足不同场合现场需求。
产品原理：◎本产品采用分光光度测量方法测定，水样和缓冲剂混合后，在强氧化剂存在下，铜转化成各自的高价态离子，在缓冲溶液和指示剂存在的情况下，铜离子在线自动分析仪高价态离子与指示剂反应生成一种带色络合物，分析仪检测此颜色的变化，并把这种变化换算成铜值输出来，生成的带色络合物量就相当于铜的含量本产品为单因子参数测试分析仪器。
本方法适用于铜在0;-;30mg/L范围内的废水。
技术参数：规格名称技术规格参数测量范围0;-;10mg/L测量方式菲啰啉分光光度比色法检测下限0.05mg/L分辨率0.001准确度±10%或±0.1mg/L（二者中取较大值）重复性±10%或±0.1mg/L（二者中取较大值）零点漂移±1mg/L量程漂移±10%测量周期最小测量周期20分钟，消解时间5;-;60分钟可设置采样周期间隔、整点、触发各模式均可调校准周期自动校准1-99天可调维护周期＞1个月，每次约1小时人机操作触摸屏显示及指令输入自检保护异常或断电数据不丢失异常复位或断电来电后，自动排除残留液并恢复工作数据存储＞1年数据存储输出接口1路RS232；1路4;-;20mA工作环境建议温度15;-;25℃工作湿度≤90%（不结露）电源及功率AC230±10%V;50;-;60Hz，5A 尺寸1500*550*450mm。
水质在线监测仪操作规程
水质在线监测仪操作规程是1.5-2.0伏之间,最大不应超过2.0V。
切换到“参数”菜单的Vm1和Vr1界面,观测采集的信号是否正确；这是测量的前提。
Vm1和Vr1的值应在3.0到3.6之间。
3、(1) 零点校准：一般条件是采用空气作为零点校准的，在“校准”菜单的“零点校准”一项，按“确认”即可。
(2) ABS&COD(1) 通过化学法测量水样COD的值与用本仪器测量的吸光度的相关性，输入两组数据（需要多测量几次求得吸光度和COD的相关性）；(3) ABS&COD(2) 是作为第二条曲线设定用，ABS的值为第一条曲线和第二条曲线的转折点。
具体设定参见说明书的有关说明。
在“状态”的“采样”（泵）状态和“阀门”状态分别设置为开和关，自动清洗和自动校准设置为开。
在“参数”一项里，设置好自动清洗时间和自动校准时间，以及量程选择、时间的设定。
(4)更加详细的操作请参照下面的软件操作说明书：仪器开机后显示：北京利达科信环境安全技术有限公司，过5秒后进入：COD在线监测仪1 ABS：XXXXX2 COD: XXXXX主菜单密码其中ABS显示被测液体的UV吸光度，COD显示对应的COD值。
光标默认指向“主菜单”，按“确认”键，进入“主菜单”设置：主菜单1 状态2 参数XXXXXXXXXX（显示当前月、日、时、分、秒）光标默认指向“1 状态”，按“确认”键，进入“状态【1】”设置：状态【1】▼1 取样开2 阀门开光标默认指向“1 取样开”,按“+1”键调节“开/关”；按“游标”键进入“清洗”，其设置方法同上；再按“游标”键进入“状态【2】”：状态【2】▼3 自动清洗开4 自动校准开光标默认指向“3 自动清洗开”；按“+1”键调节“开/关”；按“游标”键进入“比例校准”，其设置方法同上；再按“游标”返回“主菜单”。
主菜单1 状态2 参数XXXXXXXXXX（显示当前月、日、时、分、秒）移动光标至“2 参数”，按“确定”键，进入“参数【1】”界面：参数【Ⅰ】参数显示XXXXXXXXXX（显示当前月、日、时、分、秒）按“确认”键进入“参数显示”界面：参数显示Vr1：XXXXXX Vr2：XXXXXXVm1：XXXXXX Vm2：XXXXXX按“确认”键进入“输入密码”界面：输入密码密码：确认：密码认证通过后，进入“参数显示【2】”；密码错误后，过5秒返回“主菜单”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总铜（铜离子）在线水质分析仪
功能、性能描述及技术特点
一、功能描述
（1）工作原理：总铜（铜离子）在线水质分析仪测量方法采用双环己酮草酰二腙分光光度法，使用柠檬酸盐做掩蔽剂，掩蔽水样中铁离子、钴离子的干扰，加入缓冲剂调节pH值在9左右，在水样中加入显色剂，水样中的铜离子与显色剂反应，生成蓝色络合物，在610nm处进行比色，根据吸光度来计算水样中铜离子的浓度。
水样预处理，在酸性介质中，加强氧化剂在高温高压下将水样消解，冷却后用试剂调节水样PH值至中性。
经过预处理的水样再用上述方法测量，即为总铜。
（2）DEK-1005型总铜（铜离子）在线水质分析仪具有以下基本功能：
可设定、校对和显示时间，包括年、月、日和时、分；
具有设备断电、仪器漏液、试样无法导入反应器等系统异常情况的报警功能并显示故障内容。
同时，停止运行直至系统被重新启动；
每次测量结束后,自动清洗前处理装置、仪器管路、阀门等部件；
断电、断水的自动保护和来电、来水自动恢复的功能；
定时清洗、定时做样功能；
触摸屏查看更直观，操作更方便；
二、性能描述
独特的设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的性价比。
1—选择阀组件：选择试剂采样时序；
2—计量组件：通过可视光电系统实现试剂精确计量，克服蠕动泵泵管由于磨损引起的定量误差；
同时实现微量试剂的精确定量，大大减少试剂使用量；
3—进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一个空气缓冲区，避免泵管的腐蚀；
4—密封消解组件：高温高压消解体系，加快反应进程，克服敞口系统腐蚀性气体挥发对设备的腐蚀；
5—试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少水样颗粒堵塞几率。
三、技术特点
（1）采用国际领先光电定量系统，用样更精更准；
（2）采用国际领先切阀采样系统，摒弃原始的电磁阀方式。
切阀采样系统采用转动取样的方法，管
路无电磁阀压力的老化，故障率极低，维护费用少；
（3）采用蠕动泵最新技术，故障率极低，蠕动泵管每分钟连续转动50次，寿命达1万小时；（4）采用国际领先电源保护技术，能够适应电网不稳定的环境；
（5）具有掉电保护功能，掉电时仪器能停止一切工作，上电可自动复位；
（6）支持掉电存储功能，掉电数据不丢失；
（7）进样管路完全采用3氟、4氟材料。
耐酸、耐高温、耐腐蚀；
（8）自动漏液报警功能、超出测量范围报警功能、智能故障报警功能，提示用户管理和维护。
广泛用于地表水、饮用水、工业废水、水环境自动监测站、地区水界点、工业废水处理过程、污水处理厂以及各级环境监管机构对水环境中总铜(铜离子）在线监测等领域。
