水质在线色度分析仪
比色法水质在线分析仪 技术说明
比色法水质在线分析仪
技 术 说 明
中科天融（北京）科技有限公司 二 O 一三年七月
比色法水质在线分析仪
技术说明
1、比色法水质在线分析仪仪器型号目录
（1）TR2311 型铬法 COD 全自动在线分析仪 （2）TR2336 型氨氮全自动在线分析仪 （3）TR23G1 型总磷全自动在线分析仪 （4）TR2341—1 型六价铬全自动在线分析仪 （5）TR2341—2 型总锰全自动在线分析仪 （6）TR2341—3 型总镍全自动在线分析仪 （7）TR2341—4 型总锌全自动在线分析仪 （8）TR2341—7 型总铜全自动在线分析仪
2、比色法水质在线分析仪技术特点
水质比色法在线分析仪（包括 CODcr，氨氮，总磷，六价铬，总锰，总铜， 总镍，总锌等多款在线分析仪）采用多项世界前沿光电机和软件技术，使得仪器 具备了很多独有的技术特点。 主要技术特点： （1）先进的液位计量技术：采用光电液位+采样泵精确计量，精度更高，速度更 快，仪器标线漂移小。采用在线蠕动泵定量技术：采样系统采用高精度液位检测 和蠕动泵精确计量，精度高，试剂不直接与泵体接触，避免了试剂腐蚀对蠕动泵 的影响，延长其使用寿命。 （2）完善的双光路检测技术：采用双光路技术，通过双检测器，可以减少光源 漂移带来的测量误差，提高测量的准确度。 （3）智能的扣背景技术：通过流程控制，结合光路补偿技术，极大程度减少样 品色度、浊度对测定造成的影响，同时自动扣除环境光线影响。 （4）仪器具备超低维护率，仪器基本所有配件为进口部件（包括连接接头都为 进口件） ，性能稳定可靠，可以长期稳定可靠运行，后期维护成本极低。仪器采 用多通道阀，通道灵活多样，大大降低了维护量和维护成本。试剂管采用进口的
在线DO测定仪
在线DO测定仪在线DO测定仪是一种用于测量水体中溶解氧浓度的设备，它被广泛应用于水产养殖、污水处理、环保检测等领域。
该仪器能够实时监测水体中的溶解氧浓度，从而为环境保护工作提供便利。
DO测定仪的结构和工作原理通常，在线DO测定仪由传感器、采样系统、信号处理器、控制器等部分组成。
传感器是在线DO测定仪的核心部件，它能够检测水体中的溶解氧浓度，并将数据传递给采样系统。
传感器的原理是利用氧电极测量水体中溶解氧分压，然后根据氧的部分压力计算出溶解氧浓度。
采样系统通常由进样管、排样管和泵组成。
进样管用于将水样引入在线DO测定仪中，排样管用于将测量完毕的水样排出，泵则能够保证水样流动。
信号处理器负责处理传感器传来的信号，并计算出水体中的溶解氧浓度。
控制器则用于控制整个系统的运行，以及将数据传输给计算机、显示屏等设备上。
DO测定仪的优势在线DO测定仪具有以下优点：1.实时监测。
在线DO测定仪能够实时测量水体中的溶解氧浓度，因此可以随时掌握水体中的水质状况。
2.精度高。
在线DO测定仪采用先进的传感器技术，使其测量结果更加准确可靠。
3.自动化程度高。
在线DO测定仪的组成部分都能够自动运行，因此使用起来非常方便。
4.可远程监测。
在线DO测定仪可以连接网络，用户可以通过互联网随时远程监测水体中的溶解氧浓度。
DO测定仪的应用范围在线DO测定仪被广泛应用于多个领域，包括：1.水产养殖。
水产养殖行业需要监测水体中的氧气含量，以保证鱼类或其他水生动物的生长和生存环境。
2.污水处理。
污水处理设施需要监测污水的溶解氧浓度，以判断处理效果。
3.环保评估。
在线DO测定仪是评估水体质量的重要工具，可以用于监测河流、湖泊等水体中的溶解氧含量，并评估水质状况。
4.环境检测。
在线DO测定仪可以与其他污染检测设备联合使用，用于检测环境中是否存在污染物。
总结在线DO测定仪是一种能够实时监测水体中溶解氧浓度的设备，其优势包括精度高、自动化程度高、可远程监测等。
水污染在线检测仪器原理和操作
水污染在线检测仪器原理和操作水污染是一种严重的环境问题，能否及时、准确地检测水中的污染物质，对于保护水质、维护生态环境以及保护人们的健康具有重要意义。
水污染在线检测仪器通过实时监测水中的化学物质、微生物等各种指标，能够对水质进行快速、精确的分析和检测。
本文将重点介绍水污染在线检测仪器的原理和操作。
一、原理1.光学原理：光学原理是水污染在线检测仪器常用的检测原理之一、该原理通过测量水中反射、吸收、散射等光学性质的变化，来间接判断水中物质的浓度和污染程度。
例如，采用紫外光、可见光或者红外光照射水样，根据不同物质对光的吸收、发射等特性，通过光谱分析等方法来进行水质分析。
2.电化学原理：电化学原理是另一种常用的检测原理。
该原理是利用电极与水样中化学物质发生反应的电流、电势等特性来进行分析和检测。
例如，通过测量在电极表面上发生的氧化、还原反应的电流，可以得到水中氧化还原电位的大小，从而间接推测水样中一些物质（如重金属离子）的浓度。
3.其他原理：除了光学原理和电化学原理外，还有一些其他的原理用于水质在线检测。
例如，通过测量水中离子浓度的变化来进行分析，或者利用水中微生物产生的电流来检测水质中的微生物污染。
二、操作1.样品采集：在进行水质在线检测之前，首先需要采集水样作为分析对象。
水样的采集要遵循一定的操作规范，以避免外来污染对检测结果的影响。
同时，还需要根据待测物质的特性选择合适的采样容器和方法。
2.仪器校准：水污染在线检测仪器在使用前需要进行校准，以确保检测结果的准确性和可靠性。
校准通常包括内标校准和外标校准两种方法。
内标校准是指在待测物质的浓度已知的情况下，测量仪器对该物质的响应，然后通过比较测量结果和真实浓度来校准仪器。
外标校准是指在待测物质的浓度未知的情况下，采用已知浓度的标准溶液进行校准。
3.数据采集与分析：校准完成后，可以开始进行实际的水质检测。
检测过程中，仪器会自动采集数据，并进行分析和处理。
水质在线监测仪器发展现状
水质在线监测仪器发展现状水质在线监测仪器作为水质在线自动监测系统的核心，运用现代传感器技术、自动测量技术、自动控制技术等，采用化学法、电化学法、光谱法等分析方法，能对水质参数进行实时连续在线测量和分析。
水质在线监测仪器主要监测对象有：化学需氧量（COD）、氨氮、总氮、总有机碳（TOC）、总磷、锑、砷、铜、汞、铬、金属离子、pH 值、电导率、浊度、溶解氧等。
1 COD 在线监测仪器发展现状化学需氧量（COD）是指水体中易被强氧化剂氧化的还原性物质所消耗的氧化剂的量，以氧的mg/L 来表示，反映了水体中受还原性物质污染的程度，这个指标是为了了解水中的污染物将要消耗多少氧。
1.1 COD 在线监测仪器的技术原理目前COD 在线监测仪器的主要技术原理有6 种：1）重铬酸盐法-光度比色法；2）重铬酸盐法-库仑滴定法；3）重铬酸盐法-氧化还原滴定法；4）电化学氧化法-氢氧基及臭氧（混合氧化剂）氧化法；5）电化学氧化法-臭氧氧化法；6）紫外吸收法（UV 法）。
为便于比较，可将以上6 种技术原理归为三类：重铬酸盐法、电化学氧化法和紫外吸收法（UV 法）。
1.1.1 重铬酸盐法1）重铬酸盐法根据测得数值的方法不同分为光度比色法、库仑滴定法、氧化还原滴定法。
通常在一定的温度下，在强酸溶液中用一定量的重铬酸钾氧化水样中还原性物质，经过高温消解后，Cr6+被水中还原性物质还原为Cr3+ 。
再使用分光光度计、库仑滴定、氧化还原等方法测得数值，利用该数值与试样中氧化还原物质浓度的关系进行定量分析。
2）该类是国家推荐使用的方法，有测量准确、测量范围广、技术成熟等优点。
3）但该类仪器也存在以下问题：①测量时间相对较长，一旦水质突变，有可能无法及时监测；②通常采用加温或者加压的办法提高消解速度，增加了设备的复杂性，易故障；③产生强腐蚀性、含有毒的重金属离子废液，易腐蚀管路，同时会产生二次污染。
1.1.2 电化学氧化法1）电化学氧化法根据所使用的氧化剂不同分为氢氧基及臭氧（混合氧化剂）氧化法和臭氧氧化法。
实验室常用水质分析仪器
实验室常用水质分析仪器
1、pH计：pH计是对水样中氢离子浓度的测定，主要分为普通pH计和半电极pH计两类，用于实验室测量水样中的pH值，is常用于水质分析领域，它可以测量水样中离子浓度的变化。
2、浊度仪：浊度仪是用来测量水样中悬浮物和其他微粒大小的仪器。
它通常由垂直光栅仪（Nephelometer）来测量浊度和粒度分析仪（turbidimeter）来测量粒度构成两部分组成，常常用于测定水样中悬浮物的含量，反映水样透明度，具有很高的计量精度，可以反映水体中杂物的量化比例。
3、水质分析仪：它是用于测量水样的主要参数，如氨、硫化物、氯化物、水温等参数，例如氨氮分析仪、硫化氢分析仪、盐度分析仪、水温分析仪等，可以快速准确测量水样中各类参数，具有实用性和可靠性。
4、溶解氧分析仪：溶解氧分析仪用于测量水中的溶解氧，是实验室常用的水质分析仪器，用于测量水体中的溶解氧，可以用来评价水体的环境质量。
5、离子色谱仪：离子色谱仪是利用高效液相色谱（HPLC）技术，结合色谱技术，根据物质吸收或发射的光谱特性，以达到分析物质的特性及分子结构的目的。

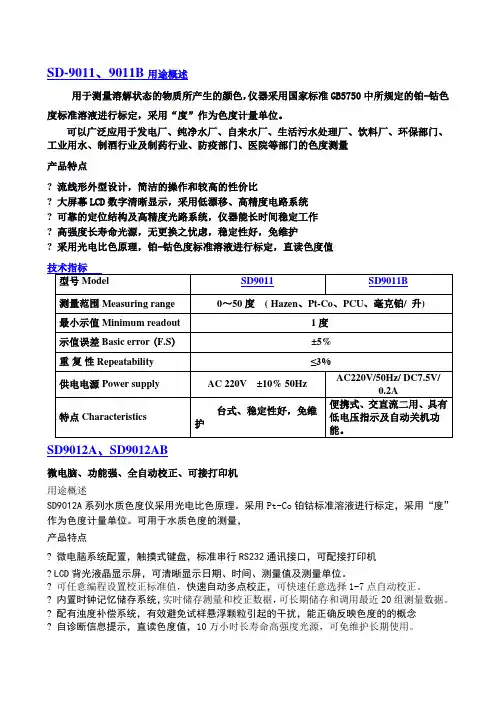

水质色度仪分类
测量范围Measuring range
0～50度( Hazen、Pt-Co、PCU、毫克铂/升)
最小示值Minimum readout
1度
示值误差Basic error(F.S)
±5%
重复性Repeatability
≤3%
供电电源Power supply
AC 220V ±10% 50Hz
最小示值Minimum readout
0.1度
示值误差Basic error(F.S)
±3%
重复性Repeatability
≤1.5%
特点Characteristics
携式，交、直流供电，具有低电压指示及自动关机功能。可配接微型打印机
台式、微机型、精度高、具有多点线性校正
注：型号后带“P”表示配有内置打印机便
产品特点
?流线形外型设计，简洁的操作和较高的性价比
?大屏幕LCD数字清晰显示，采用低漂移、高精度电路系统?可靠的定位结ຫໍສະໝຸດ 及高精度光路系统，仪器能长时间稳定工作
?高强度长寿命光源，无更换之忧虑，稳定性好，免维护
?采用光电比色原理，铂-钴色度标准溶液进行标定，直读色度值
技术指标
型号Model
SD9011
AC220V/50Hz/ DC7.5V/ 0.2A
特点Characteristics
台式、稳定性好，免维护
便携式、交直流二用、具有低电压指示及自动关机功能。
SD9012A、SD9012AB
微电脑、功能强、全自动校正、可接打印机
用途概述
SD9012A系列水质色度仪采用光电比色原理。采用Pt-Co铂钴标准溶液进行标定，采用“度”作为色度计量单位。可用于水质色度的测量，
水质在线监测系统
水质在线监测系统，通过建立无人值守实时监控的水质自动监测站，可以及时获得连续在线的水质监测数据( 常规五参数、COD、氨氮、重金属、生物毒性等)，利用现代信息技术进行数据采集并将有关水质数据传送至环保信息中心，实现环保信息中心对自动监测站的远程监控，有利于全面、科学、真实地反映各监测点的水质情况，及时、准确地掌握水质状况和动态变化趋势。
水质在线监测系统由水质在线分析仪、采样系统、辅助参数监测系统等组成。
其中水质在线分析仪是基于紫外全光谱技术的连续在线式水中有机物浓度分析仪，在水质的在线监测方面与传统的COD化学法和现有的紫外单/双波长法相比均具有非常明显的技术优势，同时给用户的使用带来了明显的经济效益，具体表现如下：与传统的COD化学法在线监测设备想比，在技术上具有结构简单、可靠性高、响应速度快（1秒钟一个数据）实时性高、不存在二次污染等特点，从经济效益上讲水质在线分析仪具有运行费用低、维护周期特别长（一般可达到半年之久）、维护量小等显著特点。
与现有的紫外单/双波长法（利用污水在254nm处的吸光度与污水中COD之间的线性关系测定COD浓度）相比具有测试准确度高、检测范围宽、维护周期特别长（一般可达到半年之久）、维护量小等显著特点。
这是因为单波长法仅能对有机污染物组分较为单一的污水或者污水中所含有机污染物组分相对固定的污水进行COD的测定，而对于污染物组分复杂多变的样品由于吸光度与COD之间的相关性较差直接导致测试结果的误差增大。
紫外全谱扫描技术则通过污水的紫外光谱数据与有机污染物浓度之间所建立的数学模型来预测水中有机污染物的浓度，由于模型本身的外推能力会使测试准确度随着用户的使用时间增长而愈来愈高。
在检测范围上采用专利型在线稀释装置，可以满足在不更换或调整比色皿的情况下直接测量浓度超过1000mg/L的水样。
辅助参数测试系统中的pH、氧化还原电位和温度采用具有温度补偿功能的氧化还原电极法监测水样的pH值、氧化还原电位和水温；流量测量采用明渠流量计实时监测；电导率的检测通过电导率传感器完成；浊度和悬浮固体的检测通过可见光透射和散射的原理进行测定；溶解氧的测定采用电极法。
总磷水质在线自动监测仪的检测原理是怎样的
总磷水质在线自动监测仪的检测原理是怎样的总磷是指水体中的无机磷和有机磷的总和，通常被认为是衡量水体富营养化程度的一个重要指标。
现代化工业、农业以及生活废水都会含有大量的总磷，如果这些污染物排放到水体中，将会给水环境和生态系统带来极大的危害。
因此，我们需要使用一些设备对水体中的总磷进行监测，以便及时采取措施来避免和缓解水环境的破坏。
其中，总磷水质在线自动监测仪就是一种常用的设备，在这里我们将介绍该设备的检测原理。
总磷水质在线自动监测仪的检测原理是基于光度法测量的。
通俗地讲，就是根据固定的波长下，物体对光的吸收程度来测量被检测物质的浓度。
一般而言，使用的波长通常为470nm，该波长下，总磷物质具备特有的吸收能力，因此可以通过吸光度来表示总磷的浓度大小。
同时，为了提高检测精度，总磷水质在线自动监测仪还采用了双波长法，并配合着去色度液来对样品进行处理，具体而言，通过选取660nm和870nm两个波长，将去色度液与样品混合，其目的是去除对测量结果产生影响的颜色物质。
然后将处理好的样品经过光路进入检测器，光路内置有光源、滤光片、比色池、检测器等元件。
当样品通过比色池时，会分为两个路径：一个是进行测量的样品路径，另一个是空白对照路径。
每个样品都将以相同的时间间隔通过比色池，形成连续的测量，检测出来的数值是样品与空白（对照）的光吸收值之差。
最后，将测得的吸光度值传输至仪器内的程序处理模块，将其转化为总磷浓度值，并进行数据显示、储存等操作。
总之，总磷水质在线自动监测仪的检测原理主要是基于光度法测量，并采用了双波长法和去色度液来处理样品，通过测量样品与空白的光吸收值之差，最终得出水中总磷的浓度值。
该设备可以实现实时在线监测，具有检测速度快、结果准确等优点，是地下水污染监测、城市生活污水处理等方面的重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统概述：
COL-8000水质在线色度分析仪是由嵌入式系统控制的全自动在线分析仪，可适用于多种水质中色度的实时在线监测。
样品经膜过滤后，被泵入测量池里，通过水样对光的感应变化计算出水样的色度值，对于污水或水质色度较大的水样，可自动进行成倍稀释，通过倍数稀释法可大大的扩展水质色度的测量范围。
该仪器可广泛的应用于污水、地表水、饮用水等水质的在线自动色度测量。
系统特点：
1.水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。
2.测定过程及结果满足国家标准和相关行业标准。
3.全进口器件及创新的分析流路设计和试剂配方保证了极高的测量重现性，目前测量重现性可达到3%。
4.全自动运行，无需人员值守，可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。
5. 水质在线色度分析仪在线监测方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。
6.可配置超标报警装置，超标后仪器自动报警，提示用户进行工艺调整。
7.操作和维护及其简单，无需专业培训。
8.电气部分和流体部分隔离，采用嵌入式控制系统，全自动运行。
技术参数：。
