电线导管敷设(室内)
电线导管电缆导管和线槽敷设安装室内检验批质量验收记录
电线导管电缆导管和线槽敷设安装室内检验批质量验收记录电线导管、电缆导管和线槽的敷设安装是室内电气工程中非常重要的一环，对于保障电气系统的正常运行和使用安全起着至关重要的作用。
为了确保敷设安装质量，需要进行严格的现场检验和质量验收。
以下是电线导管、电缆导管和线槽敷设安装室内检验批质量验收记录的一个示例。
---项目名称：XXX建筑工程施工单位：XXX公司监理单位：XXX公司施工日期：XXXX年XX月XX日一、电线导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求。
2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（4）导管的固定符合规范要求；（5）导管电气接地符合规范要求。
3.处理意见：（1）导管敷设安装符合要求，无需处理。
二、电缆导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求；（6）电缆弯曲半径是否符合规定；（7）电缆连接头的安装是否牢固可靠；2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（5）导管电气接地符合规范要求；（6）电缆弯曲半径符合规定；（7）电缆连接头的安装牢固可靠。
3.处理意见：（1）导管敷设安装符合要求，无需处理。
三、线槽敷设安装检查记录1.检查主要内容：（1）线槽的规格和型号是否符合设计要求；（2）线槽的材质和表面处理是否符合规范要求；（3）线槽支架和连接件的设置是否稳固可靠；（4）线槽固定是否符合规范要求；（5）线槽电气接地是否符合规范要求；（6）线槽的翻盖板安装是否牢固可靠。

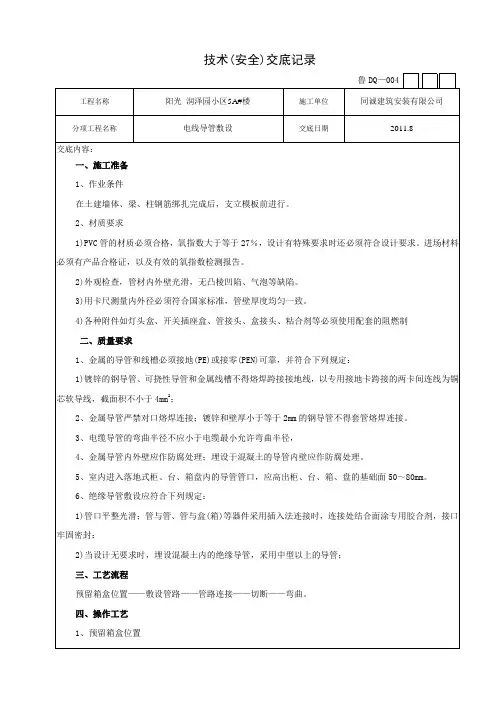

电线导管敷设技术(安全)交底
鲁DQ—004
工程名称
阳光润泽园小区5A#楼
施工单位
同诚建筑安装有限公司
分项工程名称
电线导管敷设
交底日期
2011.8
交底内容：
一、施工准备
1、作业条件
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、材质要求
1)PVC管的材质必须合格，氧指数大于等于27％，设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。
2)外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。
3)用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。
4)各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制
二、质量要求
1、金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定：
1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；
3、管路连接
包括管路与管路的连接和管路与箱盒的连接两种情况。
(1)管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。
(2)管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。首先测定好箱盒位置，根据其位置截取适当长度的管路，如果原来管路长度不够时，可采取接短管的办法，使其长度满足使用要求。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插入箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。成品保护要求其他来自种堵洞时不得敲打或弯折电线管路。
电线电缆管敷设施工工艺
电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。
室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。
1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。
敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。
b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。
因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。
2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。
安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。
钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。
b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。
Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。
管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。
保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。
塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。
Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。

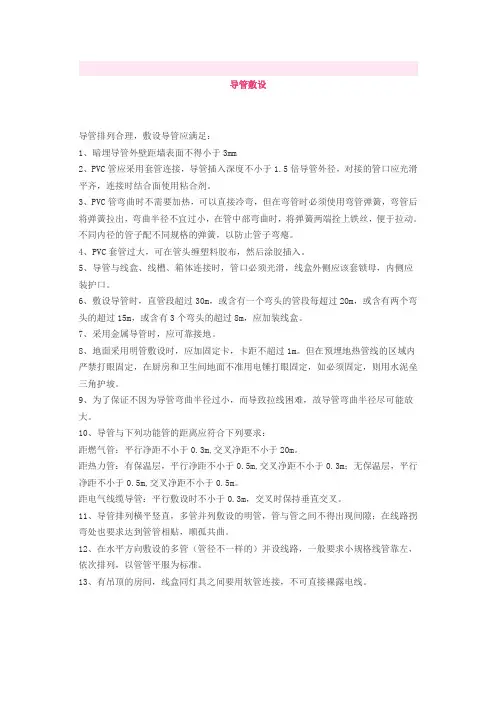

导管敷设
导管敷设导管排列合理，敷设导管应满足：1、暗埋导管外壁距墙表面不得小于3mm2、PVC管应采用套管连接，导管插入深度不小于1.5倍导管外径，对接的管口应光滑平齐，连接时结合面使用粘合剂。
3、PVC管弯曲时不需要加热，可以直接冷弯，但在弯管时必须使用弯管弹簧，弯管后将弹簧拉出，弯曲半径不宜过小，在管中部弯曲时，将弹簧两端拴上铁丝，便于拉动。
不同内径的管子配不同规格的弹簧，以防止管子弯瘪。
4、PVC套管过大，可在管头缠塑料胶布，然后涂胶插入。
5、导管与线盒、线槽、箱体连接时，管口必须光滑，线盒外侧应该套锁母，内侧应装护口。
6、敷设导管时，直管段超过30m，或含有一个弯头的管段每超过20m，或含有两个弯头的超过15m，或含有3个弯头的超过8m，应加装线盒。
7、采用金属导管时，应可靠接地。
8、地面采用明管敷设时，应加固定卡，卡距不超过1m。
但在预埋地热管线的区域内严禁打眼固定，在厨房和卫生间地面不准用电锤打眼固定，如必须固定，则用水泥垒三角护坡。
9、为了保证不因为导管弯曲半径过小，而导致拉线困难，故导管弯曲半径尽可能放大。
10、导管与下列功能管的距离应符合下列要求：距燃气管：平行净距不小于0.3m,交叉净距不小于20m。
距热力管：有保温层，平行净距不小于0.5m,交叉净距不小于0.3m；无保温层，平行净距不小于0.5m,交叉净距不小于0.5m。
距电气线缆导管：平行敷设时不小于0.3m，交叉时保持垂直交叉。
11、导管排列横平竖直，多管并列敷设的明管，管与管之间不得出现间隙；在线路拐弯处也要求达到管管相贴，顺孤共曲。
12、在水平方向敷设的多管（管径不一样的）并设线路，一般要求小规格线管靠左，依次排列，以管管平服为标准。
13、有吊顶的房间，线盒同灯具之间要用软管连接，不可直接裸露电线。

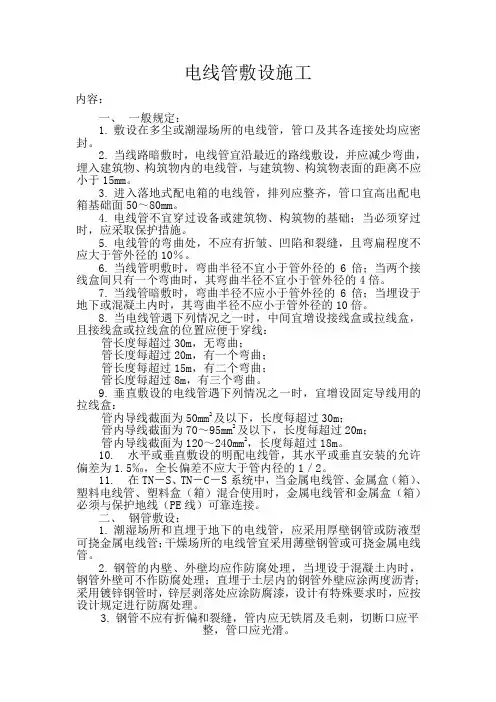

电线管敷设施工
电线管敷设施工内容：一、一般规定：1.敷设在多尘或潮湿场所的电线管，管口及其各连接处均应密封。
2.当线路暗敷时，电线管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物内的电线管，与建筑物、构筑物表面的距离不应小于15mm。
3.进入落地式配电箱的电线管，排列应整齐，管口宜高出配电箱基础面50～80mm。
4.电线管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。
5.电线管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。
6.当线管明敷时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
7.当线管暗敷时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
8.当电线管遇下列情况之一时，中间宜增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：管长度每超过30m，无弯曲；管长度每超过20m，有一个弯曲；管长度每超过15m，有二个弯曲；管长度每超过8m，有三个弯曲。
9.垂直敷设的电线管遇下列情况之一时，宜增设固定导线用的拉线盒：管内导线截面为50mm2及以下，长度每超过30m；管内导线截面为70～95mm2及以下，长度每超过20m；管内导线截面为120～240mm2，长度每超过18m。
10.水平或垂直敷设的明配电线管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1／2。
11.在TN－S、TN－C－S系统中，当金属电线管、金属盒（箱）、塑料电线管、塑料盒（箱）混合使用时，金属电线管和金属盒（箱）必须与保护地线（PE线）可靠连接。
二、钢管敷设：1.潮湿场所和直埋于地下的电线管，应采用厚壁钢管或防液型可挠金属电线管；干燥场所的电线管宜采用薄壁钢管或可挠金属电线管。
2.钢管的内壁、外壁均应作防腐处理，当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆，设计有特殊要求时，应按设计规定进行防腐处理。
电线导管、电缆导管敷设
二次接管、安装底盒工作。 3、电线管采用专用接地卡跨接时，跨接处应牢固；采用焊接接地线时，应严格按照规
范要求进行焊接，不得将管焊穿，焊缝长度及焊接面应符合规范要求；紧定式镀锌电线 管专用接头紧顶牢固可靠，接缝处应均匀涂抹导电膏。
（14）盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、 箱严禁用电，用气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径 小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。管口入盒、箱，暗 配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、 箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母子丝扣为2～3扣。 两根以上管入盒、箱要长短一致，间距均匀，排列整齐。 （15）砖墙、加砌气混凝土块墙、空心砖墙配合砌墙立管时，该管最好放在墙中 心；管口向上者要堵好。为使盒子平整，标高准确，可将管先立偏高200mm左 右，然后将盒子稳好，再接短管。短管入盒、箱端可不套丝，可用跨接线焊接固 定，管口与盒、箱里口平。往上引管有吊顶时，管上端应煨成90°弯直进吊顶内。 由顶板向下引管不宜过长，以达到开关盒上口为准。等砌好隔墙，先稳盒后接短 管。 （16）大模板混凝土墙配管可将盒、箱焊在该墙的钢筋上，接着敷管。每隔1m 左右，用铅丝绑扎牢。管进盒、箱要煨灯叉弯。往上引管不宜过长，以能煨弯为 准。
（17）现浇混凝土楼板配管，应先找灯位，根据房间四周墙的厚度， 弹出十字线，将堵好的盒子紧贴模板固定，然后敷管。有两个以上盒 子时，要拉直线。管进盒、箱长度要适宜，管路每隔1m左右用铅丝绑 扎牢。 （18） 管路通过变形缝时，变形缝两侧各预埋一个接线箱，先把管的 一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔，其孔径 长宽度尺寸不小于被接入管直径的2倍。两侧连接好补偿跨接地线。 （19）镀锌钢管采用专用接地线卡连接，不得采用熔焊连接地线。 （20）紧定式镀锌电线管不设专用接地线，接头紧定螺丝必须紧顶牢 固可靠，接头处涂抹导电膏，导电膏须涂抹均匀，不得漏凃。
电线、电缆导管内敷设及配电箱安装
电线.电缆导管内敷设及配电箱安装（1）工艺流程：选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测（2）操作工艺1)选择导线1.根据设计图纸要求，正确选择导线规格.型号。
2.穿在管内绝缘导线的额定电压不低于500伏。
3.导线的分色：穿入管内的干线可不分色。
为了保证安全和施工方便，在线管出口处至配电箱.盘总开关的一段干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。
2)穿带线1.带线用φ1.2～2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。
2.如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。
3.当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。
3)扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈.灰尘.泥水等杂物清除干净。
4)带护口按管口大小选择护口，在管子清扫完后，将护口套入管口上。
在钢管(电线管)穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。
5)放线及断线1.放线前应根据图纸对导线的品种.规格.质量进行核对。
2.放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣和背花。
3.断线：剪断导线时，盒内导线的顶留长度为15cm，箱内导线的预留长度为箱体周长的1／2出产导线的预留长度为1.5m。
6)导线与带线的绑扎1.当导线根数为2～3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。
2.当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。
电线导管敷设
暗敷管路：
管路连接：
管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，
技术负责人
交底人
接收人
郑州市工程质量监督站监制
技术交底记录
年月日
工程名称
裕华美晨小区6#楼
分部工程
建筑电气
分项工程名称：电线导管敷设
三、质量标准
阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。
管路连接紧密，管口光滑，保护层大于15mm，使用胶粘剂连接紧密、牢固。
盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。
现浇混凝土楼板管路暗敷设：
根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
弹线定位：
根据设计图要求，在砖墙处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
根据设计图灯位要求，在预制圆孔板（垫层内或极孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
顶板稳埋灯头盒：
圆孔板稳埋灯头盒。根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
√
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
一般项目
1
电缆导管的弯曲半径
第14.2.3条
√
符合要求
2
金属导管的防腐
第14.2.4条
√
3
柜、台、箱、盘内导管管口高度
第14.2.5条
4
暗配管的埋设深度，明配管的固定
第14.2.6条
5
线槽固定及外观检查
第14.2.7条
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
√
2
金属导管的连接
第14.1.2条
√
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
一般项目
1
电缆导管的弯曲半径
第14.2.3条
√
2
金属导管的防腐
第14.2.4条
√
3
柜、台、箱、盘内导管管口高度
第14.2.5条
第14.2.3条
√
符合要求
2
金属导管的防腐
第14.2.4条
√
3
柜、台、箱、盘内导管管口高度
第14.2.5条
4
暗配管的埋设深度，明配管的固定
第14.2.6条
5
线槽固定及外观检查
第14.2.7条
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
7
绝缘导管的连接和保护
第14.2.9条
8
柔性导管的长度、连接和接地
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
7
绝缘导管的连接和保护
第14.2.9条
√
符合要求
2
金属导管的防腐
第14.2.4条
√
3
柜、台、箱、盘内导管管口高度
第14.2.5条
4
暗配管的埋设深度，明配管的固定
第14.2.6条
5
线槽固定及外观检查
第14.2.7条
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
7
绝缘导管的连接和保护
第14.2.9条
8
柔性导管的长度、连接和接地
第14.2.10条
√
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
施工单位检查评定结果
专业工长（施工员）
施工班组长
评定合格
项目专业质量检查员：年月日
监理（建设）单位验收结论
合格
监理工程师：
（建设单位项目专业技术负责人）年月日
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
单位（子单位）工程名称
项目经理
张孝
分包单位
分包项目
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
√
符合要求
2
金属导管的连接
第14.1.2条
√
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
一般项目
1
电缆导管的弯曲半径
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
单位（子单位）工程名称
玉龙湖城市综合体商贸城
分部（子分部）工程名称
建筑电气
验收部位
四层（10-----17轴）
施工单位
南京环茂建设安装有限公司
项目经理
葛爱国
分包单位
分包项目
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
玉龙湖城市综合体超市
分部（子分部）工程名称
建筑电气
验收部位
三层（1—6轴）
施工单位
马鞍山皖东建筑安装有限公司
项目经理
张孝
分包单位
分包项目
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
√
符合要求
2
金属导管的连接
线槽固定及外观检查
第14.2.7条
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
7
绝缘导管的连接和保护
第14.2.9条
8
柔性导管的长度、连接和接地
第14.2.10条
√
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
施工单位检查评定结果
专业工长（施工员）
施工班组长
评定合格
项目专业质量检查员：年月日
单位（子单位）工程名称
玉龙湖城市综合体超市
分部（子分部）工程名称
建筑电气
验收部位
二层（1—6轴）
施工单位
马鞍山皖东建筑安装有限公司
项目经理Βιβλιοθήκη 张孝分包单位分包项目
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
4
暗配管的埋设深度，明配管的固定
第14.2.6条
5
线槽固定及外观检查
第14.2.7条
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
7
绝缘导管的连接和保护
第14.2.9条
8
柔性导管的长度、连接和接地
第14.2.10条
√
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
施工单位检查评定结果
专业工长（施工员）
施工班组长
评定合格
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
单位（子单位）工程名称
玉龙湖城市综合体超市
分部（子分部）工程名称
建筑电气
验收部位
一层（7—13轴）
施工单位
马鞍山皖东建筑安装有限公司
√
符合要求
2
金属导管的连接
第14.1.2条
√
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
一般项目
1
电缆导管的弯曲半径
第14.2.3条
√
符合要求
2
金属导管的防腐
第14.2.4条
√
3
柜、台、箱、盘内导管管口高度
第14.2.5条
4
暗配管的埋设深度，明配管的固定
第14.2.6条
5
分包项目
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
√
符合要求
2
金属导管的连接
第14.1.2条
√
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
一般项目
1
电缆导管的弯曲半径
第14.2.3条
监理（建设）单位验收结论
合格
监理工程师：
（建设单位项目专业技术负责人）年月日
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
单位（子单位）工程名称
玉龙湖城市综合体超市
分部（子分部）工程名称
建筑电气
验收部位
二层（7—13轴）
施工单位
马鞍山皖东建筑安装有限公司
项目经理
张孝
分包单位
第14.2.10条
√
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
施工单位检查评定结果
专业工长（施工员）
施工班组长
评定合格
项目专业质量检查员：年月日
监理（建设）单位验收结论
合格
监理工程师：
（建设单位项目专业技术负责人）年月日
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
