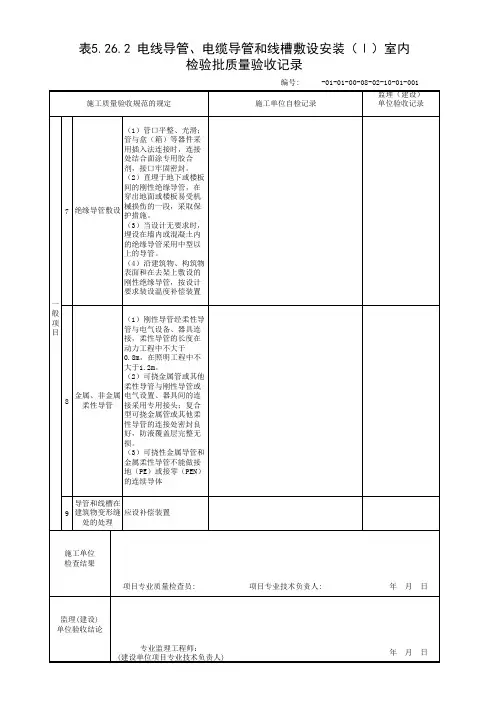

表5.26.2 电线导管、电缆导管和线槽敷设安装（Ⅰ）室内 检验批质量验收记录
施工质量验收规范的规定
编号:
-01-01-00-08-02-10-01-001
施工单位自检记录
监理（建设） 单位验收记录
（1）管口平整、光滑；
管与盒（箱）等器件采
用插入法连接时，连接
处结合面涂专用胶合
剂，接口牢固密封。
（2）直埋于地下或楼板
间的刚性绝缘导管，在
穿出地面或楼板易受机
7
绝缘导管敷设
械损伤的一段，采取保 护措施。
（3）当设计无要求时，
埋设在墙内或混凝土内
的绝缘导管采用中型以
上的导管。
（4）沿建筑物、构筑物
表面和在去架上敷设的
刚性绝缘导管，按设计
要求装设温度补偿装置
一
般
项
（1）刚性导管经柔性导
目
管与电气设备、器具连
接，柔性导管的长度在
电线、电缆穿管和线槽敷线
精品word文档电线、电缆穿管和线槽敷线工程文帮电线、电缆穿管和线槽敷线1.1 一般规定1.1.1 绝缘导线的规格、型号必须符合设计要求，测试要求导线的绝缘、导线对地、两根导线间绝缘电阻应不小于0.5MΩ。
1.1.2 电线、电缆穿管及线槽敷线应按以下程序进行：1 接地（PE）或接零（PEN）及其他焊接施工完成，经检查确认，才能穿入电线或电缆以及线槽内敷线；2 与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿入电线、电缆；3 电缆穿管前绝缘测试合格，才能穿入导管；4 电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。
1.1.3 在管内穿线前，应将管内积水及杂物清除干净；并带好管护口。
1.1.4 配线所规定的距离应符合要求。
1.1.5 不同材料导线线芯的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。
1.1.6 电线、电缆穿管和线槽敷线施工中的安全技术措施，应符合国家现行技术标准及技术文件的相关规定。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 按施工图测量线路长度、位置、标高，经复核符合设计要求。
3 电线、电缆穿管和线槽敷线前，应现场复核管路及线槽是否安装完毕且通畅无障碍。
1.2.2 材料准备电线、电缆、镀锌铁丝或钢丝、护口、螺旋接线钮、尼龙压接线帽、套管、焊锡、焊剂、橡胶绝缘带等。
1.2.3 施工机具1 主要安装机具：克丝钳、尖嘴钳，剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一（十）字槽螺钉旋具、电工刀、高凳等。
2 主要检测机具：万用表、兆欧表、卷尺等。
1.2.4 作业条件1 建筑结构工程必须经过结构验收，符合设计要求和规范的规定。
方可进行下道工序。
2 管路或线槽安装完毕。
箱、盒安装符合设计要求，并应完好无损无污染。
3 线管内不得有积水及潮气浸入。
1.3 材料质量控制1.3.1 电线：导线的规格，型号必须符合设计要求，并有出厂合格证。
电线导管、电缆导管与线槽敷设
电线导管、电缆导管和线槽敷设1.材料（设备）质量监理电线导管、电缆导管和线槽敷设材料（设备）质量要求及进场验收监理要点见表。
2.施工监理巡视内容（1）电线导管、电缆导管和线槽敷设1）暗配管要沿最近线路敷设，尽量减少弯曲，埋地管路不宜穿过设备基础，如要穿过建筑物基础时，应加保护管保护，埋入墙或混凝上内的导管，离表而的净距不应小于15mm：暗配管笛口岀地坪不应低于200ram：应尽量减少交叉，如交叉时，大口径管应放在小口径管下而，成排暗配管间距应大于或等于25mm；进入落地式配电箱柜的管路排列应整齐，管口应髙岀基础面50mm~80mm。
□2)明配管不得在锅炉、烟道及其他发热表而上敷设；水平或垂直敷设的管路允许偏差值，在2M以内均为3mm,全长配管偏差不超过管内径的1 / 2：在多尘和潮湿场所的管口、管子连接处及不进入盒箱的垂直敷设的上口，穿线后都应密封处理：进入盒箱的管子应顺直，并用锁紧螺母或护口帽固左，露出锁紧螺母的丝扣为2〜4扣：与设备连接时，应将管子接到设备内，如不能接入时，应在管口处加接保护软管引入设备内，并须采用软管接头连接：在室外或潮湿房屋内，应在管口处加防水弯头。
明配管应排列整齐，固左间距均匀。
管卡与管终端、转弯处中点、电气设备或接线盒边缘的距离，应按管径大小确左，一般为150mm〜500mm。
不同规格的成排管，固左间距应按小口径管规定安装，金属软管固定间距不应大于lm明配管弯曲半径一般不小于管外径的6倍：如只有1个弯时，则可不小于管外径的4 倍：暗配管弯曲半径一般不小于管外径的6倍；埋设于地下或混凝上楼板内时，则不应小于管外径的10倍，半硬塑料管弯曲半径也不应小于管外径的6倍。
管路弯曲处不应有折皱、凹穴等缺陷，弯扁程度不应大于管外径的10%。
配管接头不宜设在弯曲处，埋地管不宜把弯曲部分表露地面，镀锌钢管不准用热煨弯使镀锌层脱落。
4)敷设塑料管时的环境温度不应低于一 15%,并应采用配套塑料接线盒等配件。
电线、电缆导管和线槽敷设技术交底-SC
二、线槽安装
1、安装要求
（1）线槽的接口要平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。
（2）不允许将穿过墙壁的的线槽与墙上的孔洞一起抹死。
（3）线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。
4、切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。
四、施工工艺
一、钢管暗敷设
1、工艺流程
材料准备防腐→按图画线定位→量尺寸割管→煨弯→随土建施工配管→接地线连接→管路防腐处理。
2、材料准备防腐
焊接钢管应进行防腐处理，内外均应涂刷两遍防腐漆，埋在混凝土内的钢管外表可不防腐，内壁可用棉布，蘸油漆，从一端来回拖拉，直到另一端有油漆渗出为合格，待干后再做1次。
（4）其他专业在施工中，注意不得碰坏电气配管。严禁私自改动电线管及电气设备。
七、质量通病治理
1、质量通病
（1）管煨弯处出现凹凸过大，弯曲半径达不到要求。
（2）跨接地线卡接不牢。
（3）暗敷管保护层小于15mm，有的个别外漏。
2、采取措施
（1）管煨弯时使用手动煨管器，应采用配套的煨管器，移动要适度，用力不可过猛。使用油压煨弯器或煨弯机时，模具应配套，管子焊缝应在侧面。
鲁DQ-004
工程名称
国际信息创新园项目3#、4#、7#、8#、11#、12#
施工单位
青岛建设集团有限公司
分项工程名称
电线、电缆导管(SC钢管)和线槽敷设
交底日期
2015年月日
交底内容：
一、主要机具
1、液压煨管器、液压开孔器、无齿锯、台钻、手电钻、电锤、电焊机、手动弯管器。
电线、电缆穿管和线槽敷设的意思
电线、电缆穿管和线槽敷设的意思1. 电线、电缆穿管和线槽敷设的定义电线、电缆穿管和线槽敷设是指在建筑中进行电气线路布置时，为了保护电线、电缆以及方便维护和管理，采用管道或槽道进行敷设和保护的一种技术手段。
其中，电线、电缆穿管是通过将电线、电缆放入金属或塑料管道中，起到保护和导管作用；线槽则是一种集中敷设电线、电缆的凹槽，通常位于建筑墙壁或地面下，便于管理和维护。
2. 电线、电缆穿管和线槽敷设的重要性在建筑中，电线、电缆是承载电能传输的重要组成部分，其敷设的质量直接关系到建筑的用电安全和稳定性。
电线、电缆穿管和线槽敷设的规范与否，直接关系到建筑用电的质量和安全。
3. 电线、电缆穿管和线槽敷设的深度探讨3.1 电线、电缆穿管电线、电缆穿管作为电线、电缆敷设的一种常见方式，其主要作用是保护电线、电缆，防止外界环境对其造成损害。
穿管还能够方便日后维护和更换电线、电缆，提高了建筑电路的可维护性。
不同材质的穿管还能够抗腐蚀、防火等特殊功能。
3.2 线槽敷设线槽敷设是将电线、电缆敷设在建筑或设备的凹槽中，通过盖板或其他材料进行保护的方式。
线槽敷设能够将零散的电线、电缆集中起来，方便日后维护和管理，同时也美观大方，不会破坏建筑的整体美观性。
4. 电线、电缆穿管和线槽敷设的个人观点作为电气工程领域的一种重要技术手段，电线、电缆穿管和线槽敷设在建筑中具有重要的作用。
我个人认为，规范的电线、电缆穿管和线槽敷设能够提高建筑用电的安全性和可靠性，减少日后的维护成本，同时也为建筑的美观性提供了保障。
在建筑设计和施工中，应当充分重视电线、电缆穿管和线槽敷设的规范和技术要求，确保其质量和稳定性。
总结回顾电线、电缆穿管和线槽敷设作为建筑电气工程中的重要环节，对于电力设备的安全运行和故障排除起着不可替代的作用。
本文围绕电线、电缆穿管和线槽敷设的定义、重要性、深度探讨和个人观点展开了论述，希望能为读者提供全面、深入并且有趣的电气知识。
电线电缆导管和线槽敷设、敷线
电线、电缆导管和线槽敷设、敷线 NO: D-1电线、电缆导管和线槽敷设、敷线1适用范围本章适用于民用建筑电气照明与动力电线、电缆导管和线槽敷设、敷线安装工程。
2编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3施工准备3.1材料准备3.1.1镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。
除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。
3.1.2管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。
3.1.3锁紧螺母外形完好无损伤，丝扣清晰。
3.1.4护口有薄、厚壁管之区别，护口要完整无损。
3.1.5铁制灯头盒、开关盒、接线盒等，板材厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。
3.1.6面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。
3.1.7使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。
3.1.8螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。
3.1.9凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。
3.1.10阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。
电线、电缆导管和线槽敷设、敷线 NO: D-13.1.11阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。
