实验八 分光计的调节和使用
分光计的调整与使用实验报告
分光计的调整与使用实验报告分光计的调整与使用实验报告引言：分光计是一种常用的实验仪器，用于测量物质的吸收光谱和发射光谱。
本实验旨在探究分光计的调整方法以及正确使用分光计的技巧。
一、分光计的调整1. 光源调整：分光计的光源是实验的关键，它需要稳定且具有较高的亮度。
在调整光源时，首先要确保它的位置正确，通常位于分光计的顶部。
然后，使用调节旋钮调整光源的亮度，使其达到适当的亮度水平。
2. 光栅调整：光栅是分光计中的另一个重要组件，它用于分离入射光的不同波长。
在调整光栅时，需要先将分光计的光栅旋钮置于初始位置，然后使用调节旋钮逐渐移动光栅，直到观察到最清晰的光谱。
3. 光路调整：光路的调整对于分光计的准确测量至关重要。
在调整光路时，首先要确保光路中没有杂散光干扰。
可以通过调整分光计的光路盖板或使用遮光板来消除杂散光。
其次，需要确保光路中的光线垂直于光栅，可以通过调整光路盖板的角度来实现。
二、使用分光计的技巧1. 校准分光计：在进行任何实验之前，必须先校准分光计。
校准分光计的方法是使用已知浓度的标准溶液，测量其吸光度，并与已知数值进行比较。
如果差异较大，可能需要调整分光计的参数或进行维护。
2. 选择合适的波长：不同物质在不同波长下的吸光度不同，因此在测量物质的吸光度时，应选择合适的波长。
可以通过观察样品的光谱图，找到吸光度最大的波长，并将分光计设置为该波长。
3. 注意样品的处理：在测量样品吸光度之前，需要对样品进行适当的处理。
例如，如果样品是固体，需要将其溶解在适当的溶剂中。
如果样品是液体，需要注意避免气泡的产生，以免干扰测量结果。
4. 记录实验数据：在进行实验时，应准确记录实验数据，包括吸光度的数值以及所用的波长和样品浓度。
这样可以方便后续的数据分析和比较。
结论：通过本次实验，我们了解了分光计的调整方法和使用技巧。
正确调整分光计的光源、光栅和光路可以保证实验的准确性和可靠性。
合理选择波长、处理样品和记录实验数据也是使用分光计的重要技巧。
分光计的调节与使用实验报告
分光计的调节与使用实验报告一、实验目的1、了解分光计的结构和工作原理。
2、掌握分光计的调节方法，使其达到正常工作状态。
3、学会用分光计测量三棱镜顶角和最小偏向角。
二、实验原理1、分光计的结构和原理分光计主要由望远镜、平行光管、载物台、刻度盘和游标盘等部分组成。
望远镜用于观察和测量光线的角度，平行光管用于产生平行光，载物台用于放置待测物体，刻度盘和游标盘用于测量角度。
分光计的测量原理基于光的折射和反射定律。
当光线通过三棱镜时，会发生折射现象，其折射角与入射角和三棱镜的折射率有关。
通过测量光线的入射角和折射角，可以计算出三棱镜的折射率。
2、三棱镜顶角的测量测量三棱镜顶角通常采用自准直法。
将三棱镜放置在载物台上，使三棱镜的一个折射面与望远镜光轴垂直。
通过望远镜观察反射回来的十字叉丝像，调整载物台或望远镜，使十字叉丝像与分划板上的十字线重合。
此时，望远镜的光轴与三棱镜的折射面垂直。
然后，测量两个折射面的法线夹角，即为三棱镜的顶角。
3、最小偏向角的测量当光线以一定的入射角入射到三棱镜的一个折射面时，会发生折射现象。
随着入射角的改变，折射光线的偏向角也会发生变化。
当偏向角达到最小值时，称为最小偏向角。
通过测量最小偏向角，可以计算出三棱镜的折射率。
三、实验仪器分光计、三棱镜、钠光灯、平面反射镜四、实验步骤1、分光计的调节（1）粗调将望远镜和平行光管的俯仰调节螺钉松开，使它们的光轴大致水平。
调节载物台的三个调节螺钉，使载物台大致水平。
（2）望远镜的调节将平面反射镜放置在载物台上，使反射镜的一个面与载物台的一个调节螺钉平行。
通过望远镜观察反射镜中的十字叉丝像。
调节望远镜的目镜，使十字叉丝清晰。
然后，调节望远镜的俯仰调节螺钉，使十字叉丝像与分划板上的十字线重合。
（3）平行光管的调节将望远镜对准平行光管，调节平行光管的俯仰调节螺钉，使望远镜中看到的狭缝像清晰。
然后，调节平行光管的焦距调节螺钉，使狭缝像的宽度适中。
（4）载物台的调节将三棱镜放置在载物台上，使三棱镜的一个折射面与望远镜光轴大致垂直。
分光计的调节与使用实验报告数据
分光计的调节与使用实验报告数据
1.调节入射准直器：将分光计的正常光学路径与入射准直器的光线重合，调整入射准直器使其光线垂直于光学轴，使得汞灯或氢灯的谱线尽可能细而亮。
2. 调节出射准直器：将分光计的正常光学路径与出射准直器的光线重合，调整出射准直器使其光线垂直于光学轴，使得汞灯或氢灯的谱线尽可能细而亮。
3. 调节刻度盘：读取汞灯或氢灯的谱线位置，将其转换成波长，标定分光计的刻度盘。
4. 测量样品光谱：将样品溶液放入分光计的样品室中，调节出射准直器，使光线射向样品，记录下样品溶液的光谱曲线。
实验结果：
1. 调节出射准直器可以使汞灯或氢灯的谱线尽可能细而亮。
2. 调节刻度盘可以标定分光计的波长刻度。
3. 测量样品光谱可以得到样品溶液的光谱曲线，从而分析出样品的物质成分和浓度。
实验结论：
本实验通过调节和使用分光计，掌握了分光计测量物质光谱的方法，可以应用于化学、物理、生物等领域的研究和实验。
- 1 -。
分光计的调节和使用实验报告数据
分光计的调节和使用实验报告数据分光计的调节和使用实验报告数据引言：分光计是一种常用的实验仪器，用于测量光的波长和强度。
在实验中，准确地调节和使用分光计是非常重要的。
本文将探讨分光计的调节方法，并介绍使用分光计进行实验的数据处理。
一、分光计的调节方法1. 调节入射光源：首先，我们需要调节分光计的入射光源。
通常，分光计配备了一种称为“光源强度调节器”的装置，可以通过旋钮调节入射光的强度。
在调节时，我们可以使用一个较暗的样品来观察光源强度是否适合实验需求。
2. 调节光栅：光栅是分光计中的关键部件，它用于分散光线并选择特定的波长。
为了调节光栅，我们可以使用一个称为“波长选择器”的装置。
通过旋转波长选择器，我们可以选择所需的波长，并观察光线是否被恰好分散。
3. 调节检测器：检测器是分光计中的另一个重要组成部分，用于测量光的强度。
调节检测器时，我们可以使用一个称为“灵敏度调节器”的装置。
通过调节灵敏度调节器，我们可以使检测器对光的强度有一个适当的响应。
二、使用分光计进行实验的数据处理1. 收集实验数据：在使用分光计进行实验时，我们需要收集一系列光的波长和强度数据。
为了获得准确的数据，我们可以使用分光计配备的软件或计算机接口来记录数据。
2. 数据处理方法：一旦收集到实验数据，我们可以使用各种方法对数据进行处理。
例如，我们可以绘制波长与强度之间的关系曲线，以观察光的吸收或发射特性。
此外，我们还可以计算光的波长分布或强度分布等参数。
3. 数据分析：在数据处理过程中，我们还可以进行数据分析，以了解实验结果。
例如，我们可以比较不同样品的光谱曲线，以观察它们之间的差异。
此外，我们还可以使用统计方法对数据进行分析，以获得更深入的结论。
结论：分光计的调节和使用对于实验的准确性和可靠性至关重要。
通过调节光源、光栅和检测器，我们可以确保分光计的正常运行。
在使用分光计进行实验时，我们需要收集和处理实验数据，并进行适当的数据分析。
分光计的调节与使用实验数据处理
在撰写这篇文章之前，首先需要回顾一下分光计的基本原理和结构。
分光计是一种用来测量物质吸收或发射光的仪器，它通过将光线分离成不同波长的组成部分，从而可以对样品的吸收或发射光进行分析。
分光计通常由光源、样品室、光栅或棱镜、检测器和数据处理系统组成。
接下来，我将按照从简到繁的方式，来探讨分光计的调节与使用实验数据处理这个主题。
1. 分光计的调节在使用分光计之前，必须对仪器进行正确的调节。
需要确保光源的稳定性和亮度，以及样品室的清洁和对准。
需要根据样品的性质选择合适的波长范围和光学路径。
还需对检测器进行调节，以确保其灵敏度和准确性。
所有这些调节都是为了保证实验数据的准确性和可靠性。
2. 实验数据处理一旦分光计调节好了，就可以进行实验并得到一系列光谱数据。
在处理这些数据时，首先需要进行基线校正和峰位校正，以消除仪器和样品本身的影响。
可以利用吸收或发射峰的强度和位置来分析样品的化学成分或结构。
还需要对数据进行统计分析和结果展示，以得出结论并提出进一步的研究方向。
总结与展望通过对分光计的调节与使用实验数据处理进行全面评估，可以发现这一过程实际上是一项复杂而严谨的工作。
只有在仪器调节得当、数据处理得当的情况下，才能得到具有科学价值的结果。
而个人在实践中对分光计的操作要求也更加明确，需要有一定的经验积累和实践指导，方能更好地掌握这一技术。
需要指出的是，分光计的调节与使用实验数据处理并非一劳永逸的技能，需要不断的实践和学习，才能取得更好的效果。
个人观点和理解作为我的文章写手，我认为在撰写这篇文章的过程中，需要充分考虑读者的理解和实际操作过程中可能遇到的问题，从而选择合适的表达方式和案例分析，帮助读者更好地掌握分光计的调节与使用实验数据处理的方法和技巧。
文章应该以通俗易懂的语言，结合实际案例和操作步骤，来向读者传达更丰富的知识和经验。
也需要注意文章结构的合理性和逻辑性，以帮助读者更好地理解和掌握所学内容。
文章详细解释了分光计的调节与使用实验数据处理，并在整篇文章中多次提及指定的主题文字，包括调节、实验数据处理等。

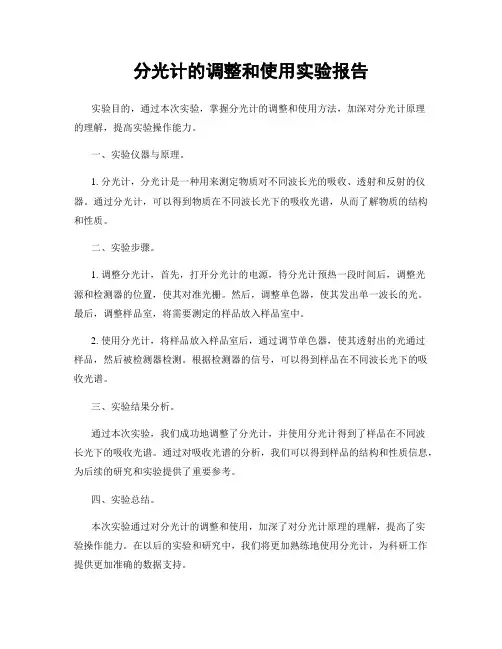

分光计的调整和使用实验报告
分光计的调整和使用实验报告
实验目的，通过本次实验，掌握分光计的调整和使用方法，加深对分光计原理
的理解，提高实验操作能力。
一、实验仪器与原理。
1. 分光计，分光计是一种用来测定物质对不同波长光的吸收、透射和反射的仪器。
通过分光计，可以得到物质在不同波长光下的吸收光谱，从而了解物质的结构和性质。
二、实验步骤。
1. 调整分光计，首先，打开分光计的电源，待分光计预热一段时间后，调整光
源和检测器的位置，使其对准光栅。
然后，调整单色器，使其发出单一波长的光。
最后，调整样品室，将需要测定的样品放入样品室中。
2. 使用分光计，将样品放入样品室后，通过调节单色器，使其透射出的光通过
样品，然后被检测器检测。
根据检测器的信号，可以得到样品在不同波长光下的吸收光谱。
三、实验结果分析。
通过本次实验，我们成功地调整了分光计，并使用分光计得到了样品在不同波
长光下的吸收光谱。
通过对吸收光谱的分析，我们可以得到样品的结构和性质信息，为后续的研究和实验提供了重要参考。
四、实验总结。
本次实验通过对分光计的调整和使用，加深了对分光计原理的理解，提高了实
验操作能力。
在以后的实验和研究中，我们将更加熟练地使用分光计，为科研工作提供更加准确的数据支持。
通过本次实验，我们不仅掌握了分光计的调整和使用方法，还对分光计的原理有了更深入的理解。
希望本次实验对大家有所帮助，也希望大家能够在今后的实验中更加熟练地运用分光计，为科研工作做出更大的贡献。
实验八光学测角仪的调整与使用
光的反射定律和折射定律定量描述了光线在传播过程中发生偏折时角度间的相互关 系．同时，光在传播过程中的衍射、散射等物理现象也都与角度有关．一些光学量如折射 率、光波波长、衍射极大和极小位置等都可通过直接测量角度去确定．故在光学技术中， 精确测量光线偏折的角度，具有十分重要的意义．
（3）用自准法调整望远镜 （a）点亮照明小灯，调节目镜与分划板间的距离，看清分划板上的“准线”和带有绿色 的小十字窗口（目镜对分划板调焦）． （b）将双面镜放在载物台上（图 4），使双面镜的两反射面与望远镜大致垂直．轻缓 地转动载物台，从侧面观察，判断从双面镜正、反两面反射的亮十字光线能否进入望远镜 内． （c）从望远镜的目镜中观察到亮十字像，前后移动目镜对望远镜调焦，使亮十字像成 清晰像．再调准线与目镜间距离，使目镜中既能看清准线，又能看清亮十字像．注意准线 与亮十字像之间有无视差，如有视差，则需反复调节，予以消除． 此时分划板平面、目镜焦平面、物镜焦平面重合在一起，望远镜已聚焦于无穷远（即 平行光经物镜聚焦于分划板平面上），能接受平行光了．
（d）双面镜镜面平行于光学测角仪中心轴： 望远镜光轴及双面镜法线均垂直于光学测角仪中心
轴时，前后两次十字像均与底板上叉丝“╪”重合
（图示位置）．
图 5 光学测角仪调整示意图
（4）调整望远镜光轴与光学测角仪中心轴相垂直 平行光管和望远镜的光轴各代表入射光和出射光的方向，为了测准角度，必须分别使
56
它们的光轴与刻度盘平行．刻度盘在制造时已垂直于光学测角仪中心轴，因此当望远镜与 光学测角仪中心轴垂直时，就达到了与刻度盘平行的要求．
仔细阅读附录，对照光学测角仪的结构图和实物．熟
悉调整螺钉的位置及其作用．
（2）目测粗调
分光计的调整和使用
分光计的调整和使用分光计是一种用于测量物质吸收、透射、反射光谱的仪器，具有广泛的应用范围。
下面将介绍分光计的调整和使用方法。
一、分光计的调整1.镜面调整：保证基座与准直器平行，通过调节倾斜杠使准直器对称。
2.入射狭缝调整：使用光栅调谐器，设置波长为单色仪标定值，调整入射狭缝宽度，使其尽可能窄。
3.出射狭缝调整：用准直误差最小化方法，使尽量集中。
4.准直器与光栅距离调整：要求做到准直器与光栅平行，可以用光栅调谐器调整。
5.波长调整：由操作手册告之波长调节手段，使用时可以直接调谐到所需波长。
二、分光计的使用1.制备样品：根据实验要求，准备好需要测量的样品，确保样品的清洁和准确。
2.电源准备：确保分光计的电源线接好，并检查电源开关是否打开。
3.分光计预热：根据仪器说明，通电后需要预热一段时间，一般为15-30分钟。
4.波长选择：根据实验需要选择波长，将光栅调谐器转动到相应的位置。
5.校准：根据仪器说明书进行仪器校准，以保证测量的准确性。
6.测量样品：将样品放置于样品夹中，并将样品夹插入分光计中。
7.选择检测模式：可以选择吸光度模式、透射模式或反射模式等不同的检测模式。
8.记录数据：在测量过程中，及时记录各个波长下的吸光度或透射率。
9.分析数据：根据所测得的数据进行进一步的分析，可以绘制光谱图或进行定量分析等。
10.关闭仪器：实验结束后，需要将仪器关闭，按照仪器说明进行相应的操作。
总之，分光计的调整和使用需要仔细按照仪器说明进行操作，保证准确性和可靠性。
在使用过程中，还需要注意实验条件的控制和样品处理的准备，以保证实验的可重复性和结果的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八 分光计的调节和使用【实验目的】1．了解分光计的结构及各组成部件的作用，正确掌握调整分光计的要求和方法；2．测定三棱镜的顶角。
【实验仪器】JJY1′型分光计、低压汞灯电源、平面镜、三棱镜。
【实验原理】三棱镜如图8-1所示。
图8-1 图8-2AB 和AC 是两个透光的光学表面，称为折射面，其夹角A 称为三棱镜的顶角；BC 为毛玻璃面，称为三棱镜的底面。
1．自准法测量三棱镜的顶角图8-2为自准法测量三棱镜顶角的示意图。
光线垂直人射于AB 面而沿原路反射回来，记下此时光线入射方位T 1，然后使光线垂直入射于AC 面，记下沿原路反射回来的方位T 2。
则角21T T -=ψ,而顶角ψα-=O 180，即：21180T T --=α （8-1）2．分光计（1）结构分光计的型号很多，结构基本相同，都是由4个部件组成：平行光管、自准直望远镜、载物小平台和读数装置（参阅图8-3）。
分光计的下部有一个竖轴，称为分光计的中心轴。
① 自准直望远镜（阿贝式）。
阿贝式自准直望远镜与一般望远镜一样具有目镜、分划板及物镜三部分。
分划板上刻画的是“╪”准线，而且边上粘有一块45°全反射小棱镜，其表面涂了不透明薄膜，薄膜上刻了一个空心十字窗口，小电珠光从管侧射人后，调节目镜前后位置，可以在望远镜目镜视场中看到如图8-4（a ）中所示的景象。
若在物镜前放一平面镜，前后调节目镜（连同分划板）与物镜的间距，使分划板处于物镜焦平面上时，小电珠发出透过空心十字窗口的光经物镜后成平行光射于平面镜，反射光经物镜后在分划板上形成十字窗口的像。
若平面镜镜面与望远镜光轴垂直，此像将落在准线上方的交叉点上，如图8-4（b ）所示。
② 平行光管。
它是由一个宽度和位置均可调节的狭缝和一个会聚透镜所组成。
如图8-5所示。
当狭缝位于透镜的焦平面上时，凡是从狭缝进入平行光管的光线，过透镜射出后，都成为平行光束。
③ 载物台。
载物台套装在游标盘上，可以绕中心轴转动，它是为放置平面镜、棱镜、光栅或其他被测光学元件而设置的。
台下有三个螺丝，可调节平台水平。
④ 读数装置。
读数装置由刻度圆盘和沿圆盘边相隔180°对称的两游标T 和T ′组成。
刻度圆盘相差360°，最小分度为0.5°（30′），小于0.5°的读数利用游标读出。
游标上有30格，所以游标上的读数单位为1′。
角游标的读法与游标相同。
如图37-6所示位置。
其读数为：87°（30′+15′）= 87°45′两个游标对称放置是为了消除刻度盘中心与分光计中心轴线之间的偏心差。
测量时要同时记下两游标所示的读数。
（2）调整为了准确测量角度，测量前应了解分光计上每个零件的作用以便调节。
一台已调好的分光计必须具备以下3个条件：1）望远镜聚焦于无穷远，或称适合于观察平行光；2）平行光管射出的光是平行光——即狭缝口的位置正好处于平行光管透镜（物镜）的焦平面处；3）1．狭缝装置 2．狭缝装置锁紧螺钉 3．平行光管部件 4．制动架(二)5．载物台6．载物台调平螺钉(3只) 7．载物台锁紧螺钉 8．望远镜部件9．目镜锁紧螺钉10．阿贝式自准直目镜11．目镜视度调节手轮12．望远镜光轴高低调节螺钉13．望远镜光轴水平调节螺钉 14．支臂15．望远镜微调螺钉 16．转座与度盘止动螺钉17．望远镜止动螺钉18．制动架(一) 19．底座 20．转座 21．度盘 22．游标盘23．立柱24．游标盘微调螺钉 25．游标盘止动螺钉 26．平行光管光轴水平调节螺钉27．平行光管光轴高低调节螺钉 28．狭缝宽度调节手轮平螺钉(3只)图8-3望远镜和平行光管的中心光轴一定要与分光计的中心轴相互垂直。
图36-5图8-6【实验内容】1．分光计的调整在进行调整前，应先熟悉所使用的分光计中下列螺丝的位置：①目镜调焦(看清分划板准线)手轮（图8-1中11）；②望远镜调焦（看清物体）时用的目镜锁紧螺钉（图8-1中9）；③望远镜光轴高低调节螺钉（图8-1中12）；④控制载物台转动的制动螺丝（图8-1图8-7图8-4中7）；⑤调整载物台水平状态的螺丝（图8-1中6）；⑥控制游标盘转动的制动螺丝（图8-1中25）；⑦调整平行光管上狭缝宽度的手轮（图8-1中28）；⑧调整平行光管高低倾斜度的螺钉（图8-1中27）；⑨平行光管调焦的狭缝套筒制动螺钉（图8-1中2）。
（1）目测粗调：根据眼睛的粗略估计，调节望远镜、平行光管大致成水平状态；调节载物台下的3个水平调节螺丝，使载物台大致成水平状态。
这一步粗调是以下细调的前提，也是细调成功的保证。
（2）用自准法调节望远镜聚焦于无穷远。
①调节目镜调焦手轮，直到能够清楚地看到分划板“准线”为止。
②接上照明小灯电源，打开开关，可在目镜视场中看到如图8-4（a）所示的“准线”和带有绿色的小十字窗口。
③将平面镜按图37-7所示方位放置在载物台上，这样放置是出于这样的考虑：若要调节平面镜的俯仰，只需要调节载物台下的螺丝a或c即可，而螺丝b的调节与平面镜的俯仰无关。
④沿望远镜外侧面观察可看到平面镜内有一亮十字，轻缓地转动载物台，亮十字也随之转动。
但若用望远镜对着平面镜看，往往看不到此亮十字，这说明从望远镜射出的光没有被平面镜反射到望远镜中。
我们仍将望远镜对准载物台上的平面镜面，调节镜面的俯仰，并转动载物台让反射光返回望远镜中，使由透明十字发出的光经过物镜后（此时从物镜出来的光还不一定是平行光）再经平面镜面反射，由物镜再次聚焦，于是在分划板上形成模糊的像斑（注意：调节是否顺利，以上步骤是关键）。
然后先调物镜与分划板间的距离，再调分划板与目镜的距离使从目镜中既能看清准线，又能看清亮十字的反射像。
注意准线与亮十字的反射像之间有无视差，如有视差，则需反复调节，予以消除。
如无视差，则望远镜已聚焦于无穷远。
图8-8（3）调整望远镜光轴与分光计的中心轴相垂直平行光管与望远镜的光轴各代表入射光和出射光的方向。
为了测准角度，必须分别使它们的光轴与刻度盘平行。
刻度盘在制造时已垂直于分光计的中心轴，因此，当望远镜与分光计的中心轴垂直时，就达到了与刻度盘平行的要求。
具体调整方法如下：平面镜仍竖直置于载物台上，使望远镜分别对准平面镜前后两镜面，利用自准法可以分别观察到两个亮十字的反射像。
如果望远镜光轴与分光计的中心轴相垂直，而且平面镜反射面又与中心轴平行，则转动载物台时，从望远镜中可以两次观察到由平面镜前后两个面反射回来的亮十字像与分划板准线的上部十字线完全重合，如图8-8(c)所示。
若望远镜光轴与分光计中心轴不垂直，平面镜反射面也不与中心轴相平行，则转动载物台时，从望远镜观察到的两个亮十字反射像必然不会同时与分划板准线的上部十字线重合，而是一个偏低，一个偏高，甚至只能看到一个。
这时需要认真分析，确定调节措施，切不可盲目乱调。
重要的是必须先粗调：即先从望远镜外面目测，调节到从望远镜外侧能观察到两个亮十字像；然后再细调：从望远镜视场中观察，当无论以平面镜的哪一个反射面对准望远镜，均能观察到亮十字像。
若从望远镜中看到准线与亮十字像不重合，它们的交点在高低方向相差一段距离，如图8-8(a)所示。
此时调节望远镜光轴高低调节螺钉使差距减小为1／2h ，如图8-8(b)所示；再调节载物台下的水平调节螺丝，消除另一半距离，使准线的上部十字线与亮十字线重合，如图8-8(c)所示。
再将载物台旋转180°，使望远镜对着平面镜的另一面，采用同样方法调节，如此重复调整，直至转动载物台时，从平面镜前后两表面反射回来的亮十字像都能与分划板准线的上部十字线重合为止。
这时望远镜光轴和分光计的中心轴相垂直，常称这种方法为逐次逼近各半调整法。
（4）调整平行光管用前面已调节好的望远镜调节平行光管。
当平行光管射出平行光时，则狭缝成像于望远镜物镜的焦平面上，在望远镜中就能清楚地看到狭缝像，并与准线无视差。
① 调整平行光管产生平行光。
取下载物台上的平面镜，关掉望远镜中照明小灯，用汞灯照亮狭缝，从望远镜中观察来自平行光管的狭缝像， 同时调节平行光管狭缝与其透镜间距离，直到看见清晰的狭缝像为止，然后调节缝宽使望远镜视场中的缝宽约lmm 。
② 整平行光管的光轴与分光计中心轴相垂直。
看到清晰的狭缝像后，转动狭缝(但前后不能移动)成水平状态，调节平行光管光轴高低调节螺钉，使狭缝水平像被分划板上中央十字线（即下准线）的水平线上、下平分，如图8-9(a)，所示，这时平光管的光轴已与分光计中心轴相垂直．再把狭缝转至铅直位置并需保持狭缝像最清晰而且无视差，如图8-9(b)所示。
至此，分光计已全部调节好，使用时必须注意分光计上除刻度盘止动螺钉及其微调螺钉外，其他螺钉不能任意转动，否则将破坏分光计的工作条件，须重新调节。
2．测量在正式测量之前，请先弄清你所使用的分光计中下列各螺丝的位置：① 控制望远镜(连同刻度盘)转动的止动螺丝；② 控制望远镜微动螺丝；③ 控制游标盘(连同载物台)转动的止动螺丝和微调螺丝。
（1）自准法测三棱镜顶角① 三棱镜的调整。
三棱镜的两个折射面的法线应与分光计中心轴相垂直，调整方法根据自准原理，用已调好的望远镜来进行。
为了便于调整，三棱镜应按图8-10所示的位置放置在载物台上，使平台下3个螺丝a ，b ，c 中每两个的连线与三棱镜的镜面正交。
调节载物台使三棱镜的一个折射面AC 对准望远镜，调节AC 面下方载物台下的水平调节螺丝a ，使准线上部的水平线与亮十字像重合(注意此时望远镜已调好，不可再调)；再旋转载物台，使棱镜另一折射面AB 对准望远镜，以同样方法调节成重合。
经反复调整，直到AC ，AB 面反射回来的亮十字像均能和分划板准线的上部十字线重合为止。
此时三棱镜的两个折射面的法线均与分光计中心轴相垂直。
② 顶角的测量。
按图8-10将望远镜的光轴垂直于AC 面，由两个游标读出望远镜的位置值t 1和t 2；再将望远镜的光轴垂直于AB 面，从两个游标读出望远镜的位置值t 1′和t 2′，则三棱镜的顶角为：（a ） （b ） 图8-9图8-10)(211802211t t t t -'+-'-= α 重复测量4次，列表记录数据，计算顶角α 的平均值及其不确定度u （α），注∆仪=1′。
【注意事项】1．望远镜、平行光管上的镜头，三棱镜、平面镜的镜面不能用手摸、揩。
如发现有尘埃时，应该用镜头纸轻轻揩擦。
三棱镜、平面镜不准碰磕或跌落，以免损坏。
2．分光计为精密仪器，各活动部分均应小心操作。
当轻轻推动可转动部件(例如望远镜、游标盘)而无法转动时，切记不可强制其转动，以免磨损仪器的转轴。
为避免这种情况出现，应在每次转动望远镜和游标盘前，先看一下止动螺钉是否放松。
3．调节狭缝宽度时，千万不能使其闭拢，以免使狭缝受到严重损坏。
