双绞线的制作方法

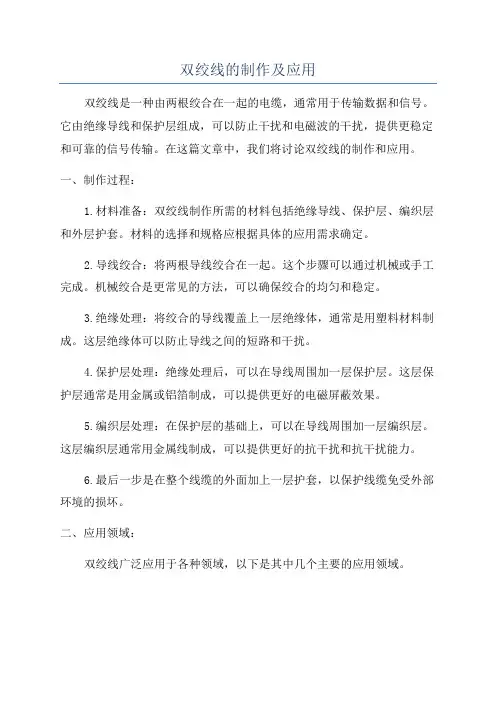

双绞线的制作及应用
双绞线的制作及应用双绞线是一种由两根绞合在一起的电缆，通常用于传输数据和信号。
它由绝缘导线和保护层组成，可以防止干扰和电磁波的干扰，提供更稳定和可靠的信号传输。
在这篇文章中，我们将讨论双绞线的制作和应用。
一、制作过程：1.材料准备：双绞线制作所需的材料包括绝缘导线、保护层、编织层和外层护套。
材料的选择和规格应根据具体的应用需求确定。
2.导线绞合：将两根导线绞合在一起。
这个步骤可以通过机械或手工完成。
机械绞合是更常见的方法，可以确保绞合的均匀和稳定。
3.绝缘处理：将绞合的导线覆盖上一层绝缘体，通常是用塑料材料制成。
这层绝缘体可以防止导线之间的短路和干扰。
4.保护层处理：绝缘处理后，可以在导线周围加一层保护层。
这层保护层通常是用金属或铝箔制成，可以提供更好的电磁屏蔽效果。
5.编织层处理：在保护层的基础上，可以在导线周围加一层编织层。
这层编织层通常用金属线制成，可以提供更好的抗干扰和抗干扰能力。
6.最后一步是在整个线缆的外面加上一层护套，以保护线缆免受外部环境的损坏。
二、应用领域：双绞线广泛应用于各种领域，以下是其中几个主要的应用领域。
1.计算机网络：双绞线在计算机网络中起着关键的作用。
它们可以用于传输数据和信号，支持高速互联和稳定的连接。
常见的网络标准如以太网、局域网和广域网都使用双绞线作为传输介质。
3.家庭娱乐系统：双绞线可以用于连接各种家庭娱乐设备，如电视、音响系统和游戏机等。
这样，用户可以在家中享受高品质的音频和视频体验。
4.监控系统：双绞线也广泛应用于安全监控系统。
它们可以用于连接摄像头、监视器和录像设备，传输视频信号。
双绞线在这种应用中具有较长的传输距离和较好的信号保真度。
5.工业自动化：双绞线在工业自动化领域的应用也越来越广泛。
它们可以用于连接各种传感器、控制器和执行器，实现设备间的信号传输和控制。
6.其他应用：双绞线还可以在音乐行业、电视广播行业、医疗设备和交通信号等领域得到应用。
综上所述，双绞线作为一种传输数据和信号的重要工具，在通信和电子领域具有广泛的应用。

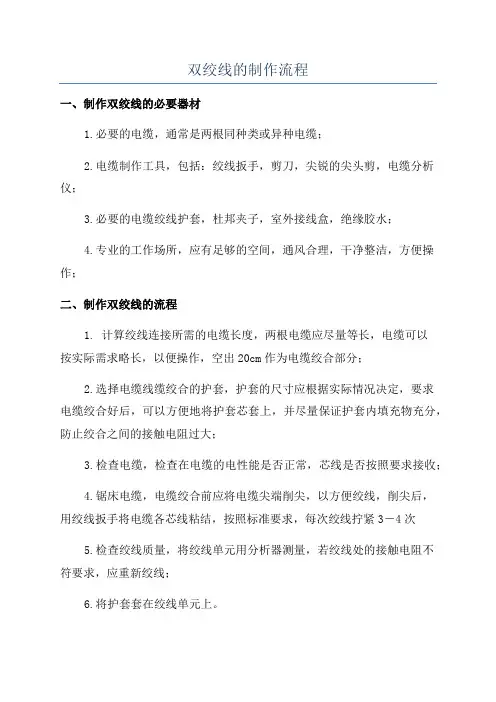

双绞线的制作流程
双绞线的制作流程
一、制作双绞线的必要器材
1.必要的电缆，通常是两根同种类或异种电缆；
2.电缆制作工具，包括：绞线扳手，剪刀，尖锐的尖头剪，电缆分析仪；
3.必要的电缆绞线护套，杜邦夹子，室外接线盒，绝缘胶水；
4.专业的工作场所，应有足够的空间，通风合理，干净整洁，方便操作；
二、制作双绞线的流程
1. 计算绞线连接所需的电缆长度，两根电缆应尽量等长，电缆可以
按实际需求略长，以便操作，空出20cm作为电缆绞合部分；
2.选择电缆线缆绞合的护套，护套的尺寸应根据实际情况决定，要求
电缆绞合好后，可以方便地将护套芯套上，并尽量保证护套内填充物充分，防止绞合之间的接触电阻过大；
3.检查电缆，检查在电缆的电性能是否正常，芯线是否按照要求接收；
4.锯床电缆，电缆绞合前应将电缆尖端削尖，以方便绞线，削尖后，
用绞线扳手将电缆各芯线粘结，按照标准要求，每次绞线拧紧3－4次
5.检查绞线质量，将绞线单元用分析器测量，若绞线处的接触电阻不
符要求，应重新绞线；
6.将护套套在绞线单元上。
几种双绞线的制作方法
几种双绞线的制作方法
连接网络的网线有许多种，例如光纤，同轴电缆，双绞线等等，其中双绞线是目前使用最普遍的网线。
下面介绍几种双绞线的制作方法。
1、一一对应接法。
即双绞线的两头连线要一一对应，这一头的一脚，一定要连着另一头的一脚。
这种网线一般是用在交换机与计算机与计算机之间。
2、1-
3、2-6交叉接法。
即网线一头的第一脚连另一头的第三脚，网线一头的第二脚连另一头的第六脚，其他脚一一对应，这种网线一般用在交换机的级连。
3、100M接法。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第一脚——黄白、第二脚——黄色、第三脚——绿白、第四脚——蓝色、第五脚——蓝白、第六脚——绿色、第七脚——褐白、第八脚——褐色。
4、特殊接法。
所谓特殊接法是指这种接法应用比较少，实际应用中不常用到，但有的地方又非用这种接法不可，在实际工作中就发现HP HUB与Link HUB之间的通讯只有这一种接法的网线才可以实现，它的接法如下图：。
双绞线的制作实验原理
双绞线的制作实验原理双绞线作为一种常用的通信电缆，广泛应用于计算机网络、电话系统、以太网等领域。
它的制作实验原理是怎样的呢？本文将从材料准备、制作步骤和实验原理三个方面进行详细介绍，让我们一起来了解吧。
一、材料准备在进行双绞线制作实验之前，我们先要准备所需的材料。
主要包括以下几种材料：1. 电缆芯线：一般使用铜线作为电缆的导体材料，因其导电性好、成本低廉。
2. 绝缘材料：绝缘材料常用的有PVC、PE、FEP等，其主要作用是对电缆的导体进行绝缘保护。
3. 阻燃材料：阻燃材料用于保护电缆免受火灾等危险，常用的有PVC阻燃料等。
4. 外护套材料：外护套材料用于对电缆进行保护，增强其机械强度和耐磨性能，一般使用PVC材料。
二、制作步骤1. 导体编织：将数根细铜线编织在一起，形成一根粗的导体，这样可以提高电缆的传输性能。
2. 经过导体的表面处理：在导体的表面进行镀锡或镀银等处理，以提高电缆的导电性和耐腐蚀性。
3. 绝缘处理：将绝缘材料涂覆在导体的表面，保护导体不受外界干扰，防止导体之间发生相互干扰。
4. 双绞：将两根经过绝缘处理的导体以特定的方式交替缠绕在一起，形成双绞线结构。
5. 阻燃处理：将阻燃材料涂覆在双绞线的外表面，提高电缆的阻燃性能，确保电缆在火灾等紧急情况下的安全性。
6. 外护套处理：将外护套材料涂覆在整个双绞线的外表面，保护电缆的内部结构免受外界物理损伤。
三、实验原理1. 降低串扰：以太网等高速传输要求双绞线具有良好的抗串扰性能。
双绞线中的两根导体通过双绞的方式相互交织在一起，能够有效地减少导体之间的串扰，提高信号传输质量。
2. 提高抗干扰性能：由于双绞线中的两根导体紧密交织在一起，能够相互屏蔽干扰信号的入侵，提高信号传输的抗干扰性能。
3. 减少传输损耗：双绞线采用导体编织和表面处理的方式，能够减小电缆的电阻，并降低信号传输过程中的损耗，提高传输效率。
4. 增加电缆的柔韧性：双绞线结构相对紧凑，使得电缆更加柔韧易弯曲，适合于各种安装环境。
双绞线的制作过程
双绞线的制作过程
双绞线是以二根以上的普通电缆，经过捻合，绞合，包裹，绝缘处理
等工序组成的一种多芯电缆。
它的在电气设备之间传输的电路信号有电压
和电流。
双绞线可用于各种电气设备，如汽车灯组、电容器、驱动器的控
制电缆、电机的控制和连接电缆、开关设备的控制电缆等，特别是针对高
要求的安全控制电缆更加合适。
由于采用双绞线可以有效节省成本，减少
重量，节能减少导线使用量，现在双绞线的使用普遍受到赞赏。
首先是捻合，捻合多芯电缆中的每一根电缆，手动捻合工艺要求操作
工要根据技术要求，依次捻合多芯电缆的每根电缆，每根电缆长度不宜少
于50毫米。
电缆捻合后，每根电缆捻合头要以相同的方向排列，以芯的
标记号为准，要求多芯电缆每根电缆要有足够的捻合长度。
然后进行绞合，将捻合好的多芯电缆，按技术要求的正确绞合工艺绞合，要求线芯的每个
绞分段的间距均匀，绞合的力度达到绞合机规定的要求，以确保绞合效果。
之后是包裹步骤，将绞合好的多芯电缆。
双绞线制作原理
双绞线制作原理双绞线是目前广泛应用于通信领域的一种电缆类型，其制作原理涉及到电磁干扰的抑制以及信号传输质量的提升。
本文将介绍双绞线的制作原理和相关技术。
一、双绞线的结构双绞线由一对维数相等的绝缘电缆线组成，它们被紧密地绕合在一起，形成了电缆的核心结构。
在电缆的外部，通常还会有绝缘材料以及防护层进行保护。
二、双绞线的制作过程1. 导体选择：双绞线的制作过程首先要选择合适的导体材料。
一般来说，常用的导体材料有铜线和铝线，其中铜线的导电性能更好。
另外，导体的直径也是需要考虑的因素之一。
2. 绝缘处理：导体材料被选择后，需要对其进行绝缘处理。
绝缘材料通常采用塑料或者橡胶等材料，其作用是防止导体之间的短路和信号干扰。
3. 绞合：绝缘处理完成后，两根绝缘电缆线被以特定的方式绕合在一起，形成双绞线的结构。
绞合的方式可以有不同的选择，如正向绞合、反向绞合等。
绞合的目的是为了减轻电磁干扰的影响，提高信号传输的稳定性。
4. 屏蔽处理：为了进一步提高双绞线的干扰抑制能力，通常会在绞合的线对外部添加一层屏蔽层。
屏蔽层可以是金属箔、铜网织物等材料，用于隔离外界的电磁信号。
5. 外部保护层处理：最后，双绞线的外部通常还会添加一层保护层，以保护线材不受外力的损害。
保护层可以是聚氯乙烯（PVC）等材料，具有良好的绝缘和耐磨性能。
三、双绞线的优势双绞线作为一种通信电缆，具有以下优势：1. 抗电磁干扰能力：双绞线通过采用绞合的方式，使得两根线材紧密相邻，减少了电磁信号的辐射和吸收，从而提高了信号传输的稳定性和抗干扰能力。
2. 降低传输损耗：双绞线采用导体细丝或者铜线，具有较低的电阻和电感，从而降低了信号传输过程中的耗损，并且能够支持更长的传输距离。
3. 灵活性：由于双绞线采用绞合的结构，使得其具有较好的柔性和可弯曲性，便于布线和安装，特别适合于复杂环境下的应用。
四、应用领域双绞线广泛应用于通信领域，常见的应用场景包括：1. 局域网（LAN）：双绞线作为电脑网络的主要传输介质，用于连接计算机、路由器等设备，实现数据的传输和共享。
简述双绞线制作过程
简述双绞线制作过程双绞线是一种常见的电信传输线路，用于传输信号和数据。
它由两根绝缘的铜线紧密地绞合在一起而得名。
双绞线的制作过程包括以下几个步骤。
1. 材料准备制作双绞线所需的主要材料是铜线和绝缘材料。
一般情况下，采用直径为0.5毫米的铜线作为传输介质，并使用聚乙烯或聚氯乙烯等绝缘材料对铜线进行包裹。
2. 铜线剥离将铜线剥离一小段，露出内部的金属导体。
这段露出的金属导体将作为连接器的插针。
3. 绝缘材料剥离接下来，将绝缘材料剥离一小段，露出铜线的一部分。
这段露出的铜线将与其他双绞线的铜线相互绞合。
4. 绞合将两根铜线分别插入绞线机的两个孔中。
绞线机会自动将铜线绞合在一起，形成一根双绞线。
绞合的目的是为了减少电磁干扰，提高信号传输的稳定性。
5. 绝缘处理绞合完成后，将绞合部分的绝缘材料进行处理。
一般情况下，会使用绝缘胶进行涂覆，以增强双绞线的绝缘性能。
6. 成品检验制作完成后，需要对双绞线进行质量检验。
主要包括外观检查、电阻测试和信号传输测试。
外观检查主要是检查双绞线的外观是否完整、无损伤；电阻测试主要是测试双绞线的电阻值是否符合要求；信号传输测试主要是测试双绞线的传输性能是否良好。
7. 包装通过质量检验后，将双绞线进行包装。
一般情况下，双绞线会被卷绕在卷轴上，并用塑料薄膜进行包装，以防止双绞线在运输过程中受损。
以上就是双绞线的制作过程。
双绞线制作简单、成本低廉，因此被广泛应用于各种通信和数据传输领域。
双绞线可以有效地减少电磁干扰，提高信号传输的质量和稳定性，因此在网络、电话和电视等领域得到了广泛的应用。
双绞线的详细制作方法
DIY，是包括双绞线滴!1. 直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
如下图所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。
自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。
第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。
第4步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如下图所示。
几种双绞线的制作方法
一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。
与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。
目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。
我们平时一般接触比较多的就是UTP线。
采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。
只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。
当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。
下面我们还是先来看看他们常用的规格1．双绞线的规格"类"的含义是指某一类布线产品所能支持的布线等级。
按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。
如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM传输。
目前 EIA/TIA为双绞线电缆定义了五种不同质量的型号。
计算机网络综合布线使用第三、四、五类。
这五种型号如下：1、第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
双绞线制作方法、接法、线序、标准及型号分类
步骤7：压线。在最后一步压线之前，此时可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，施力之后听到一声轻外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率 。 非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中 。非屏蔽双绞线电缆具有以下优点： 1.无屏蔽外套，直径小，节省所占用的空间，成本低。 2.重量轻，易弯曲，易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性，适用于结构化综合布线。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆项部裁剪整齐。
