空间域滤波和频率域处理的特点
频率域特征
频率域特征频率域特征是指对信号或图像在频率域进行表示和分析的特征。
在频率域中，信号或图像可以看作是由一系列不同频率的正弦波组成的。
通过对频率域特征的提取和分析，可以从信号或图像中获取有关频率分布、频谱特征等信息，为信号处理、图像处理等领域的相关任务提供基础。
频率域特征在很多领域都有广泛的应用。
在音频处理中，频率域特征可以用于音乐识别、语音识别等任务。
在图像处理中，频率域特征可以用于图像去噪、图像压缩、图像识别等任务。
在通信领域，频率域特征可以用于信号调制、信道估计等任务。
下面将介绍一些常见的频率域特征及其应用。
1.傅里叶变换（Fourier Transform）是频率域分析的基础。
傅里叶变换将一个时域信号转换为频域信号，将信号表示为一系列正弦波的叠加。
傅里叶变换的应用包括音频信号的频谱分析、频带滤波等。
2.快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效计算傅里叶变换的方法。
FFT算法大大提高了傅里叶变换的计算速度，使得频域分析可以在实时系统中应用。
FFT在音频处理、图像处理、通信系统中都有广泛的应用。
3.频谱分析是一种常见的频率域特征提取方法。
频谱分析通过计算信号的功率谱密度或能量谱密度来描述信号的频率分布情况。
频谱分析的结果常常反映了信号的主要频率成分和能量分布。
4.频域滤波是一种基于频率域特征的滤波方法。
频域滤波通过将信号转换到频率域进行滤波操作，然后再将滤波后的频率域信号转换回时域。
频域滤波可以实现对特定频率成分的增强或抑制，常用于音频去噪、图像增强等任务。
5.小波变换（Wavelet Transform）是一种在时频域上具有局部性的分析方法。
小波变换可以将信号表示为一组小波基函数的线性组合，从而提供了更灵活的频率域分析方式。
小波变换在信号处理、图像处理等领域有广泛的应用。
6.频率矩形（Spectral Moments）是频率域特征的一种度量方式。
频率矩形可用于对频谱分布进行描述，包括中心频率、带宽、能量等方面。

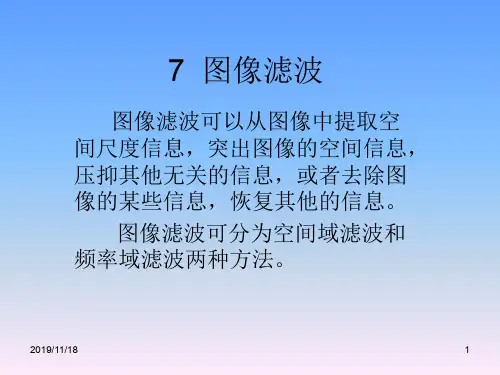

图像滤波
–相隔两行或两列的差分，故边缘两侧的象元得到 了增强，边缘显得粗而亮。
2019/11/18
19
Sobel Edge Detector
2019/11/18
20
拉普拉斯算子(零交叉算子)
拉普拉斯算子进一步表示为：
2 f
2 f x2
2 f y2
• 实际最常用且效果较好的是用3×3模板。
2019/11/18
28
• 在计算梯度时只涉及到中心像元 的水平和垂直方向的邻域像素，
则称为水平垂直梯度法。即：
z1 z2 z3 z4 z5 z6 z7 z8 z9
1 f (i, j) f (i 1, j),2 f (i, j) f (i, j 1)
1
1 0
01, 2
按一定算法在整幅图像中漫游来变换图像的灰 度。
2019/11/18
17
Sobel operator
• 模板表示：检测垂直和检测水平
z1 z2 z3 z4 z5 z6 z7 z8 z9
2019/11/18
18
Sobel operator
不像普通梯度算子那样用两个像素之差值， 而用两列或两行加权和之差值，其优点为：
The gradient is estimated in eight (for a convolution mask) possible directions.3/8
f |(z7 +z8 + z9) - (z1 + z2 + z3) | +
|(z3 +z6 + z9) - (z1 + z4 + z7) |

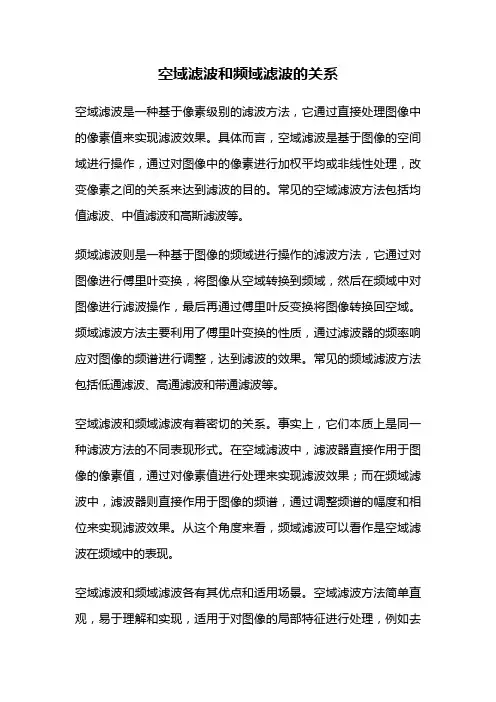

空域滤波和频域滤波的关系
空域滤波和频域滤波的关系空域滤波是一种基于像素级别的滤波方法，它通过直接处理图像中的像素值来实现滤波效果。
具体而言，空域滤波是基于图像的空间域进行操作，通过对图像中的像素进行加权平均或非线性处理，改变像素之间的关系来达到滤波的目的。
常见的空域滤波方法包括均值滤波、中值滤波和高斯滤波等。
频域滤波则是一种基于图像的频域进行操作的滤波方法，它通过对图像进行傅里叶变换，将图像从空域转换到频域，然后在频域中对图像进行滤波操作，最后再通过傅里叶反变换将图像转换回空域。
频域滤波方法主要利用了傅里叶变换的性质，通过滤波器的频率响应对图像的频谱进行调整，达到滤波的效果。
常见的频域滤波方法包括低通滤波、高通滤波和带通滤波等。
空域滤波和频域滤波有着密切的关系。
事实上，它们本质上是同一种滤波方法的不同表现形式。
在空域滤波中，滤波器直接作用于图像的像素值，通过对像素值进行处理来实现滤波效果；而在频域滤波中，滤波器则直接作用于图像的频谱，通过调整频谱的幅度和相位来实现滤波效果。
从这个角度来看，频域滤波可以看作是空域滤波在频域中的表现。
空域滤波和频域滤波各有其优点和适用场景。
空域滤波方法简单直观，易于理解和实现，适用于对图像的局部特征进行处理，例如去除噪声、平滑边缘等。
而频域滤波方法则适用于对图像的全局特征进行处理，例如图像增强、频谱分析等。
频域滤波方法通过傅里叶变换将图像转换到频域，可以更好地分析和处理图像的频域信息，对于频谱特征较为明显的图像处理问题具有较好的效果。
尽管空域滤波和频域滤波在原理和应用上有所差异，但它们并不是对立的关系。
事实上，这两种滤波方法常常结合使用，相互补充，以实现更好的滤波效果。
比如，在图像处理中，可以先使用空域滤波方法去除图像中的噪声和干扰，然后再将处理后的图像转换到频域进行进一步的滤波和增强。
这样的组合使用可以充分发挥两种滤波方法的优势，提高图像处理的效果和质量。
空域滤波和频域滤波是图像处理中常用的两种滤波方法。
频率域滤波
频率域滤波频率域滤波是经典的信号处理技术之一，它是将信号在时域和频域进行分析以达到信号处理中的一定目的的技术。
它在诸多技术方面有着广泛的应用，比如音频信号处理、通信信号处理、部分图像处理和生物信号处理等。
本文将从以下几个方面来介绍频率域滤波的基本原理：概念的介绍、频谱的概念、傅里叶变换的原理、频率域滤波的基本原理、应用场景。
一、概念介绍频率域滤波是一种信号处理技术，它可以将时域信号转换成频域信号，并根据信号特征在频率域中对信号进行处理以达到特定的目的，如去除噪声和滤波等。
一般来说，信号处理包括两个阶段：时域处理和频域处理。
时域处理会涉及到信号的时间特性，而频率域处理则涉及到信号的频率特性。
二、频谱概念频谱是指信号分析中信号频率分布的函数，它是信号的频率特性的反映。
一个信号的频谱是一个衡量信号的能量随频率变化的曲线。
通过对信号的频谱进行分析，可以提取出信号中不同频率成分的信息，从而对信号进行更深入的分析。
三、傅里叶变换傅里叶变换是将时域信号转换成频域信号的基本手段。
傅里叶变换是指利用线性无穷积分把一个函数从时域转换到频域，即将一个函数的时间属性转换为频率属性的过程。
傅里叶变换会将时域信号映射到频域，从而可以分析信号的频率分布情况。
四、频率域滤波的基本原理频率域滤波的基本原理是先将信号进行傅里叶变换，然后将信号在频域进行处理。
根据不同的应用需求，可以采用低通滤波、高通滤波或带通滤波等滤波器对信号进行处理，从而获得滤波后的信号。
最后，再将滤波后的信号进行反变换即可。
五、应用场景由于具有时域和频域双重处理功能，频率域滤波技术在诸多技术领域都有广泛应用。
例如，在音频信号处理方面，频率域滤波可以去除音频信号中的噪声，使得信号变得更加清晰。
此外，在以图像处理方面，频率域滤波技术可以有效去除图像中的多余信息，从而提高图像的质量。
在通信领域，频率域滤波技术可以应用于对通信信号的滤波和信号分离，从而有效提升信号的传输效率。
matlab-空域和频域进行滤波处理
图像平滑处理的空域算法和频域分析1 技术要求对已知图像添加高斯白噪声,并分别用低通滤波器(频域法)和邻域平均法(空域法)对图像进行平滑处理(去噪处理),并分析比较两种方法处理的效果。
2 基本原理2.1 图像噪声噪声在理论上可以定义为“不可预测，只能用概率统计方法来认识的随机误差”。
实际获得的图像一般都因受到某种干扰而含有噪声。
引起噪声的原因有敏感元器件的内部噪声、相片底片上感光材料的颗粒、传输通道的干扰及量化噪声等。
噪声产生的原因决定了噪声的分布特性及它和图像信号的关系。
根据噪声和信号的关系可以将其分为两种形式：（1）加性噪声。
有的噪声与图像信号g(x,y)无关，在这种情况下，含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)（2）乘性噪声。
有的噪声与图像信号有关。
这又可以分为两种情况：一种是某像素处的噪声只与该像素的图像信号有关，另一种是某像点处的噪声与该像点及其邻域的图像信号有关，如果噪声与信号成正比，则含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)g(x,y)另外，还可以根据噪声服从的分布对其进行分类，这时可以分为高斯噪声、泊松噪声和颗粒噪声等。
如果一个噪声，它的幅度分布服从高斯分布，而它的功率谱密度又是均匀分布的，则称它为高斯白噪声，一般为加性噪声。
2.2 图像平滑处理技术平滑技术主要用于平滑图像中的噪声。
平滑噪声在空间域中进行，其基本方法是求像素灰度的平均值或中值。
为了既平滑噪声又保护图像信号，也有一些改进的技术，比如在频域中运用低通滤波技术。
（1）空域法在空域中对图像进行平滑处理主要是邻域平均法。
这种方法的基本思想是用几个像素灰度的平均值来代替每个像素的灰度。
假定有一幅N*N 个像素的图像f(x,y)，平滑处理后得到一幅图像g(x,y)。
g(x,y)由下式决定式中，x,y=0,1,2,…，N-1；S 是(x,y)点邻域中点的坐标的集合，但其中不包括(x,y)点；M 是集合内坐标点的总数。
简述空域处理方法和频域处理方法的区别
空域处理方法和频域处理方法是数字图像处理中常见的两种基本处理方法，它们在处理图像时有着不同的特点和适用范围。
下面将从原理、应用和效果等方面对两种处理方法进行简要介绍，并对它们的区别进行分析。
一、空域处理方法1. 原理：空域处理是直接对图像的像素进行操作，常见的空域处理包括图像增强、平滑、锐化、边缘检测等。
这些处理方法直接针对图像的原始像素进行操作，通过像素之间的关系来改变图像的外观和质量。
2. 应用：空域处理方法广泛应用于图像的预处理和后期处理中，能够有效改善图像的质量，增强图像的细节和对比度，以及减轻图像的噪声。
3. 效果：空域处理方法对图像的局部特征和细节有很好的保护和增强作用，能够有效地改善图像的视觉效果，提升图像的清晰度和质量。
二、频域处理方法1. 原理：频域处理是通过对图像的频率分量进行操作，常见的频域处理包括傅立叶变换、滤波、频域增强等。
这些处理方法将图像从空间域转换到频率域进行处理，再通过逆变换得到处理后的图像。
2. 应用：频域处理方法常用于图像的信号处理、模糊去除、图像压缩等方面，能够有效处理图像中的周期性信息和干扰信号。
3. 效果：频域处理方法能够在频率域对图像进行精细化处理，提高图像的清晰度和对比度，对于一些特定的图像处理任务有着独特的优势。
三、空域处理方法和频域处理方法的区别1. 原理不同：空域处理方法直接对图像像素进行操作，而频域处理方法是通过对图像进行频率分析和变换来实现图像的处理。
2. 应用范围不同：空域处理方法适用于对图像的局部特征和细节进行处理，而频域处理方法适用于信号处理和频率信息的分析。
3. 效果特点不同：空域处理方法能更好地保护和增强图像的细节和对比度，频域处理方法能更好地处理图像中的周期性信息和干扰信号。
空域处理方法和频域处理方法是数字图像处理中常用的两种处理方法，它们在原理、应用和效果等方面有着不同的特点和适用范围。
在实际应用中，可以根据图像的特点和处理需求选择合适的方法，以获得更好的处理效果。
时域滤波器和频域滤波器的变换
时域滤波器和频域滤波器的变换卷积定理函数空间域的卷积的傅⾥叶变换是函数傅⾥叶变换的乘积。
对应地，频率域的卷积与空间域的乘积存在对应关系。
由卷积定理可知所有频域的滤波理论上都可以转化为空域的卷积操作。
给定频率域滤波器，可对其进⾏傅⾥叶逆变换得到对应的空域滤波器；滤波在频域更为直观，但空域适合使⽤更⼩的滤波模板以提⾼滤波速度。
因为相同尺⼨下，频域滤波器效率⾼于空域滤波器，故空域滤波需要⼀个更⼩尺⼨的模板近似得到需要的滤波结果。
空域卷积将模板在图像中逐像素移动，将卷积核的每个元素分别和图像矩阵对应位置元素相乘并将结果累加，累加和作为模板中⼼对应像素点的卷积结果。
通俗的讲，卷积就是对整幅图像进⾏加权平均的过程，每⼀个像素点的值，都由其本⾝和邻域内的其他像素值经过加权平均后得到。
在像素的处理上，是先将结果暂存在于⼀个副本，最后统⼀拷贝，故不会出现处理顺序不同⽽结果不同的情况。
⼆维连续卷积的数学定义：离散形式：频域滤波频率域是由傅⾥叶变换和频率变量 (u,v)定义的空间，频域滤波处理过程：先对图像进⾏傅⾥叶变换，转换⾄频率域，在频域使⽤滤波函数进⾏滤波，最后将结果反变换⾄空间域。
即：⾼斯函数公式：形状：空域⾼斯平滑滤波⾼斯模板的⽣成因为图像是离散存储的，故我们需要⼀个⾼斯函数的离散近似。
具体地，对⾼斯函数进⾏离散化，以离散点上的⾼斯函数值作为权值，组成⼀定尺⼨的模板，⽤此模板对图像进⾏卷积。
由于⾼斯分布在任意点处都⾮零，故理论上需要⼀个⽆穷⼤的模板，但根据" 准则"，即数据分布在的概率是0.9974，距离函数中⼼超过数据所占权重可以忽略,因此只需要计算的矩阵就可以保证对⾼斯函数的近似了。
假设⼆维模板⼤⼩,则模板上元素处的值为：前⾯的系数在实际应⽤中常被忽略，因为是离散取样，不能使取样和为1，最后还要做归⼀化操作。
程序：function filt=mygaussian(varargin)%参数初始化，使⽤varargin处理可变参数情况siz=varargin{1};%模板尺⼨if(numel(siz)==1)siz=[siz,siz];endstd=varargin{2};%⽅差centa = (siz(1)+1)/2;%此处不要取整centb = (siz(1)+1)/2;filt = zeros(siz(1),siz(2));summ=0;for i=1:siz(1)for j=1:siz(2)radius = ((i-centa)^2+(j-centb)^2);filt(i,j) = exp(-(radius/(2*std^2)));summ=summ+filt(i,j);endendfilt=filt/summ;%归⼀化测试：执⾏mygaussian(4,1)得：0.0181 0.0492 0.0492 0.01810.0492 0.1336 0.1336 0.04920.0492 0.1336 0.1336 0.04920.0181 0.0492 0.0492 0.0181执⾏fspecial('gaussian',4,1)得：0.0181 0.0492 0.0492 0.01810.0492 0.1336 0.1336 0.04920.0492 0.1336 0.1336 0.04920.0181 0.0492 0.0492 0.0181可以看出与Matlab结果相同。
遥感数字图像处理：遥感图像处理-图像滤波
Mean 11x11
1.2 中值滤波器
在邻域平均法中，是将n×n局部区域中的灰度的平
均值作为区域中央象元的灰度值。而在中值滤波中，是 把局部区域中灰度的中央值作为区域中央象元的值。
g(x, y) median(of (x, y))
如，在3×3区域内进行中值滤波，是将区域内9个 灰度值按由小到大排列，从小的一方开始的第5个值即 为中央象元的值。
矢量微分----梯度
二元函数f(x,y)在坐标点(x,y)处的梯度向量的定义：
f
G[
f
( x,
y)]
x f
y
梯度的幅度：
G[ f (x, y)] ( f )2 ( f ) 2
x
y
梯度的幅角：
M
tg 1[ f / f ] y x
连续域的微分----离散域的差分
x f (i, j) f (i 1, j) f (i, j) y f (i, j) f (i, j 1) f (i, j)
MN
r(i, j) (m, n)t(m, n) m1 n1
将计算结果r（i，j） 放在窗口中心的像 元位置，成为新像 元的灰度值。然后 活动窗口向右移动 一个像元，再按公 式做同样的运算， 仍旧把计算结果放 在移动后的窗口中 心位置上，依次进 行，逐行扫描，直 到全幅图像扫描一 遍结束，则新图像 生成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空间域滤波和频率域处理的特点
1.引言
空间域滤波和频率域处理是数字图像处理中常用的两种图像增强技术。
它们通过对图像进行数学变换和滤波操作来改善图像质量。
本文将介绍空
间域滤波和频率域处理的特点，并比较它们之间的异同。
2.空间域滤波
空间域滤波是一种直接在空间域内对图像像素进行处理的方法。
它基
于图像的局部像素值来进行滤波操作，常见的空间域滤波器包括均值滤波器、中值滤波器和高斯滤波器等。
2.1均值滤波器
均值滤波器是最简单的空间域滤波器之一。
它通过计算像素周围邻域
的平均值来实现滤波操作。
均值滤波器能够有效地去除图像中的噪声，但
对图像细节和边缘保留较差。
2.2中值滤波器
中值滤波器是一种非线性的空间域滤波器。
它通过计算像素周围邻域
的中值来实现滤波操作。
中值滤波器能够在去除噪声的同时保持图像细节
和边缘，对于椒盐噪声有较好的效果。
2.3高斯滤波器
高斯滤波器是一种线性的空间域滤波器。
它通过对像素周围邻域进行
加权平均来实现滤波操作。
高斯滤波器能够平滑图像并保留图像细节，它
的滤波核可以通过调整方差来控制滤波效果。
3.频率域处理
频率域处理是一种将图像从空间域转换到频率域进行处理的方法。
它
通过对图像进行傅里叶变换或小波变换等操作，将图像表示为频率分量的
集合，然后对频率分量进行处理。
3.1傅里叶变换
傅里叶变换是一种将信号从时域转换到频域的数学变换。
在图像处理中，可以应用二维傅里叶变换将图像从空间域转换到频率域。
在频率域中，图像的低频分量对应于图像的整体结构，高频分量对应于图像的细节和边缘。
3.2小波变换
小波变换是一种基于小波函数的时频分析方法。
它能够在频率和时间
上同时提供图像的信息，对于图像的边缘和纹理特征有较好的表达能力。
小波变换在图像压缩和特征提取等方面具有广泛应用。
4.空间域滤波与频率域处理的对比
空间域滤波和频率域处理都可以用来改善图像质量，但它们有着不同
的特点和适用场景。
4.1处理方式
空间域滤波是直接对图像像素进行处理，操作简单直接，适用于小规
模图像的处理。
频率域处理需要进行变换操作，涉及到频域图像的计算和逆变换，操作相对复杂。
4.2处理效果
空间域滤波器能够在保留图像结构的同时去除噪声，但对于图像细节
和边缘的保留不够好。
频率域处理可以通过去除高频分量来实现去噪效果，同时保留图像细节和边缘。
4.3处理速度
空间域滤波操作简单，处理速度较快。
频率域处理涉及到变换和逆变
换的计算，处理速度相对较慢。
5.总结
空间域滤波和频率域处理是数字图像处理中常用的两种增强技术。
空
间域滤波通过对图像像素的直接处理来改善图像质量，而频率域处理则是将图像转换到频率域进行处理。
两种方法各有特点，应根据具体的图像处理任务选择合适的方法。
