中国古建筑术语解释及结构图样
图释中国古建结构常识
图释中国古建结构常识一、构架制（图二）即“以立柱四根，上施梁、枋（按开间方向连贯两柱间的横木为梁；按进深方向连贯两柱间的横木为枋），牵制而成为一“间”。
梁可数层重叠称“梁架”。
每层缩短如梯级，逐级增高称“举折”，左右两梁端，每级上承长榑，直至最上为脊榑，故可有五榑，七榑至十一榑不等，视梁架之层数而定。
每两榑之间，密布栉篦并列之椽，构成斜坡屋顶之骨干；上加望板，始覆以瓦葺。
四柱间之位置称“间”。
图二木制构架通常一座建筑物均由若干“间”组成”。
一般建筑由奇数间构成，如3、5、7、9间，开间越多，等级越高，紫禁城太和殿为11开间，是现存最高等级的木构古建筑。
“此种构架制之特点，在使建筑物上部之一切荷载均由构架负担；承重者为其立柱与其梁枋，不借力于高墙厚壁之垒砌。
建筑物中所有墙壁，无论其为砖石或为木板，均为“隔断墙”（Curtain Wall），非负重之部分。
是故门窗之分配毫不受墙壁之限制，而墙壁之设施，亦仅视分隔之需要。
欧洲建筑中，唯现代之钢架及钢筋混凝土之构架在原则上与此木质之构架建筑相同。
所异者材料及科学程度之不同耳”。
谚语“墙倒屋不塌”也正是这种构架制的真实写照。
二、古建筑的“三分”（图三）是指建筑在立面上划分成三个部分，即屋顶、屋身、台基（或称阶基）。
其中官式建筑屋顶体型硕大、出挑深远是建筑造型中最重要的部分。
图三建筑之三分三、屋顶的制式（图四——图二十）在中国古代，屋顶除了实用功能之外，还肩负了很多等级礼制的使命。
庑殿顶、歇山顶、悬山顶、硬山顶各有其使用的规则。
等级从高到低依次为：重檐庑殿顶>重檐歇山顶>单檐庑殿顶>单檐歇山顶>悬山顶>硬山顶。
图四屋顶图五一个庑殿重檐顶，四个四角攒尖重檐顶图六歇山重檐呈曲尺形平面，卷棚歇山抱厦图七五个四角攒尖顶图八正脊为三段歇山，屋顶五重，三层歇山图九八角攒尖重檐顶图十藏式平顶、歇山顶图十一两个歇山屋顶呈“工”字形布列图十二三个歇山顶从前至后抬高，前后两个重檐图十三两个歇山屋顶呈“工”字形，布列，庑殿形檐顶图十四四个歇山顶屋脊相交、重檐图十五重檐歇山顶图十六重檐盝顶图十七重檐歇山，屋脊呈丁字形相接图十八藏式平顶，歇山顶图十九三个歇山卷棚顶相连，形成“勾连搭”形式图二十屋顶为卷棚歇山顶呈现万字形四、屋脊（图二十一、图二十二、图二十八）屋顶两坡面相交隆起之处，一般用瓦条和砖垒砌而成。
古建名词解释附图
踏跺形式踏跺有垂带踏跺和如意踏跺两种形式。
都是用条石砌筑的。
踏跺指的是条石踏步，又称“级石”。
垂带是在踏跺两侧由台基至地面斜置的条石。
有垂带的台阶称为垂带踏跺，这种台阶须在下面放置一个称为砚窝石的较长的条石，以承托垂带，砚窝石上表面较地面略高或与地面齐平。
有的台阶不做垂带，踏步条石沿左、中、右三个方向布置，人可沿三个方向上下，这种台阶称为如意踏跺。
垂带踏跺垂带踏跺如意踏跺柱顶石柱顶石又叫柱础，是一种汉族建筑石制构件，安装在台明上柱子的位置上，一部分埋于台基之中，一部分露出台明，叫古镜。
柱顶石顶端上有空，叫“海眼”，与木柱下端的榫相配合，使柱子得到固定；也有的柱顶石顶端上有落窝，柱子可以安放在石窝内，也相当于为柱子安了管脚榫。
在汉族传统砖木结构建筑中用以负荷和防潮。
柱顶石除园鼓状外还有莲花状等，精美一些的周围还刻画上十二生肖动物图案或梅、兰、竹、菊着上颜色等等。
又名“金刚座”由安置佛像的台座发展为由土衬、圭角、下枋、下枭、束腰、上枭和上枋等部分组成一种叠涩（线脚）的建筑基座的装饰形式，侧面上下凸出，中间凹入的台基。
通常用于尊贵的建筑物基座。
地伏石一般用于台基栏杆下面或须弥座平面上栏杆栏板下面的一种特制条石。
陡板石外皮与阶条石外皮垂直，下端装在土衬石槽内，上端做榫装入阶条石下面的榫窝内，其两端与埋头连接，陡板石长按面阔进深，高按台基露明高,除去阶条石高一份加落土衬槽，按本身厚十分之一为高度，厚三分之一本身高或同阶条石厚。
阶条石阶条石又称阶沿石、压阑石等。
它是台基最上层的筑砌台边的一种石件，一般用木长条石来砌筑。
对在台基转角处的阶条石要求有两个平整的垂直面，以便石料加工好掌握。
角柱石台基的拐角处立置的石构件。
其间砌陡板石与角柱齐平，上盖阶条石，下部为土衬石。
台基转角部分立置的石件，位于阶条石之下，由于转角位置不同，有出角埋头，入角埋头，单埋头，厢埋头，如意埋头，琵琶埋头。
土衬石在台基陡板石之下或须弥座圭角之下，是台明与埋深的分界，土衬石应比室外地面高出3.2-6.4CM，比陡板石宽出约6.4CM，宽出部分叫金边。
古代建筑名词分解讲解
6.脊木：被脊固定于脊桁上,截面为六角形,在伏脊木两侧朝下的斜面上开椽窝以插脑椽.伏脊木仅在明清才出现的(唐宋时期没有),且仅用于大式建筑中。
7.角吻：重檐建筑的下檐槫（音团tuan）脊或屋顶转角处的装饰兽。
40.草栿：在平暗、平棊（音其qi）上看不见的栿，由于看不见，所以制造粗略，未经任何艺术加工，制作潦草，故称之为草栿。
41.平暗：为了不露出建筑梁架，常在梁下用天花枋组成木框，框内放置密且小的方格。
42.平棊：是在木框间放较大的木板，板下施彩绘或贴以有彩图案的纸，这种形式在宋代叫后代应用较广。
43.叉手：从平梁的梁头至脊槫（脊檩）间斜置的木件，是用来扶持脊槫的斜撑。明清被拆掉了，改用脊瓜柱。（平梁：抬梁式构架中最上一层的梁）
29.墀（音池chi）头：山墙的侧面（即建筑的正立面方向）在连檐与拔檐砖之间嵌放一
块雕刻花纹或人物的戗脊砖．称为墀头。
30.霸王拳：额枋在角柱处出头的一种艺术处理式样．清代老角梁头也作成霸王拳式样．
31.雀台：飞檐椽头钉连檐及瓦口，钉时连檐需距椽头半斗口，称为雀台。
32.槅扇：用以隔断，带槅扇门的可做建筑的外门，槅扇由边梃和抹头组成，大致划分为花心（槅心）和裙版两部．花心是透光通气的部分，用细木棂子，裙版雕刻图案文字等．大多用于宫殿，庙宇，高级住宅。
36.柱头科：一般柱子上的斗拱，清称柱头科．宋称柱头铺作．承托梁，受力斗拱。
37.间：建筑中因位置不同而异，正中的一间称明间（宋称当心间），其左右称次间，再外的称梢间，最外的称尽间，九间以上的建筑则增加次间数。
38.四椽栿：相当于明清的五架梁，承传五个檩的力，长（四步架）四架椽。
古建筑名词解释
附录1 古建筑名词解释必须说明的是，本篇并不是一个完整的古建筑名词解释汇编，而只是把教材前几章中出现的一些相关名词收录进来，以便读者在遇到这些生疏的术语时不致造成阅读上的障碍。
至于第8章、第9章中的大量古建筑名词，由于其内容就是叙述古建筑的结构和详部做法，并配有许多图样，所以在阅读上是不会产生困难的。
下面以笔画多少为序，列出名词解释。
词目右下角的数字表示此词所在的章。
●二画丁头栱(3) 位于梁下的半截栱。
原由串枋出头部分作成，见图8 -9。
后成为梁头下的装饰。
八架椽(5) 宋代房屋进深以椽数呼之，如“四架椽”即四椽之深，“八架椽”即八椽之深。
清代则以擦数称呼，如“五檩”即宋之四架椽，“九檩”即宋之八架椽。
九脊屋顶（5）即歇山顶。
用于殿阁则称九脊殿，用于亭榭、厅堂则称厦两头造。
九踩斗拱(5) 清式斗拱按出跳数称呼。
里外出一跳称为三踩斗拱，出二跳称为五踩斗栱，出三跳称为七踩斗栱，出四跳称为九踩斗栱。
牌坊斗栱可多至十一踩。
●三画叉手(3) 脊桁两侧的斜杆，用以固持脊槫，其形状犹如侍者叉手而立，故名。
多见于唐、宋、元、明的建筑上，见图8一9。
上昂(5) 昂有两种:上昂和下昂。
上昂用于室内支承天花或用于平坐下，因昂首向上而得名。
下昂用于外檐承挑檐，因昂尖向下而得名。
门屋(3) 指宫殿、庙宇、邸宅中单独成栋的屋宇有一间、三间、五间……明清北京故宫太和门为九间，等级最高。
山花蕉叶(5) 用于佛塔、佛龛、经柜等顶部的叶状或如意头状装饰纹样，见图1一46。
三朝五门（4）东汉郑玄注《礼记·玉藻》曰“天子诸侯皆三朝”。
又注《礼记·明堂位》曰“天子五门，皋、库、雉、应、路”、“诸侯三门”。
这就是“三朝五门”的由来。
三朝的称谓随时代而变，古称“外朝、治朝、燕朝”，唐称“大朝、常参、入阂”，宋称“大朝、常参、六参及朔望参(每五日及朔、望一参)”。
即:大规模礼仪性朝会;日常议政朝会;定期朝会三种。
但是一些疏于朝政的皇帝，往往不定期举行朝会，也就无所谓“三朝”之制了。
中国古建筑名词详解
中国古建筑名词详解一、名词及条目①中国木构架体系形成于汉代,成熟于唐代,宋代在成熟化的基础上精致化,明清则达到高度成熟阶段。
②副阶:宋称,殿阁等个体建筑周围环绕的廊子(形成重檐屋顶),称为副阶。
③间:四柱之间的空间或两榀梁架之间的空间(一般指第二种), 若两排柱子很近则其中间部分称之为出廊(周围廊,前后廊,前出廊,不出廊四种)。
④卷杀:对木构件曲线轮廓的一种加工方法。
⑤大式建筑与小式建筑在官式建筑的构筑形制上,区分为大木大式建筑与大木小式建筑。
大式建筑主要用于坛庙,宫殿,苑囿,陵墓,城楼,府第,衙署与官修寺庙等组群的主要,次要殿屋,属于高等级建筑。
小式建筑主要用于民宅,店肆等民间建筑与重要组群中的辅助用房,属于低等次建筑。
其区别为:①间架,大式建筑开间可到九间,特例用到11间,通进深可到11架,特例到13架。
小式建筑开间只能做到三五间,通进深不多于7架,一般以3,4,5架居多。
②出廊,大式建筑可用各种出廊方式,而小式建筑只能用到前后廊,不许做周围廊。
③屋顶,大式建筑可以用各种屋顶形式与琉璃瓦件。
小式建筑只能用硬山,悬山及其卷棚做法,不许用庑殿,歇山,不许做重檐,不许用筒瓦与琉璃瓦件。
④大木构件,大式建筑可以用斗拱,也可以不用。
小式建筑不许用斗拱。
在梁架构件中,大式建筑增添了飞椽,随梁枋,角脊,伏脊木等构件。
6伏脊木:被脊固定于脊桁上,截面为六角形,在伏脊木两侧朝下的斜面上开椽窝以插脑椽。
伏脊木仅在明清才出现的(唐宋时期没有),且仅用于大式建筑中。
7合角吻:重檐建筑的下檐槫(音团tuan)脊或屋顶转角处的装饰兽。
8螭首:①传说中的怪兽,用于建筑屋顶的装饰,就是套兽采用的主要形式。
②古代彝器,碑额,庭柱,殿阶上及印章上的螭龙头像。
9 <<考工记>>(战国):“匠人营国,方九里,旁三门,国中九经九纬,经涂九轨,左祖右社,面朝后市,市朝一夫。
”一般解释为:都城九里见方,每边辟三门,纵横各九条道路,南北道路宽九条车轨,东面为祖庙,西面为社稷坛,前面就是朝廷宫室,后面就是市场与居民区。

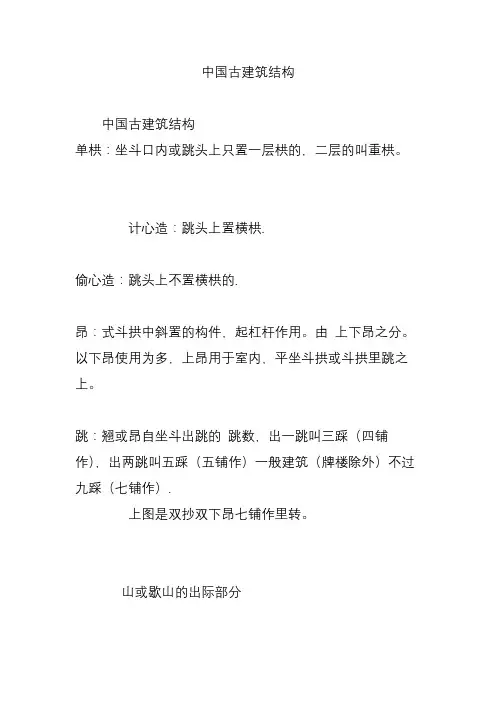

中国古建筑结构(word文档良心出品)
中国古建筑结构中国古建筑结构单栱：坐斗口内或跳头上只置一层栱的，二层的叫重栱。
计心造：跳头上置横栱.偷心造：跳头上不置横栱的.昂：式斗拱中斜置的构件，起杠杆作用。
由上下昂之分。
以下昂使用为多，上昂用于室内，平坐斗拱或斗拱里跳之上。
跳：翘或昂自坐斗出跳的跳数，出一跳叫三踩（四铺作），出两跳叫五踩（五铺作）一般建筑（牌楼除外）不过九踩（七铺作）.上图是双抄双下昂七铺作里转。
山或歇山的出际部分屋废（出际）：檩头伸到山墙以外的那一段。
推山：庑殿（四阿）建筑处理屋顶的一种特殊方法。
由于立面需要将正脊向两端推出，从而四条垂脊由45度斜直线变为柔和的曲线，并使屋顶正面和山面的坡度步架距离斗步一样长。
举架（举折）：举，是屋架的高度，常按建筑的进深与屋面材料而定。
折，是计算屋架举高时，由于各檩升高的幅度不一致，求得的屋面横断面的坡度不是一根直线，而是若干折线组成。
1举折（宋）：先按照房屋进深，定屋面坡度，将脊傅“举”到额定的高度，然后从上而下，逐架“折”下来，求得各架傅的高度，形成曲线和曲面。
2举架（清）：从最下一架起，先用比较缓和的坡度，向上逐架增加斜坡的陡峭度。
因此，最后“举”到多高，仿佛是“偶然”的结果。
升起：宋，辽建筑的檐柱由当心间向两端升高，因此檐口呈一条缓和的曲线。
侧脚：宋代建筑规定外檐柱在前后檐向内倾斜住高的千分之十，在两山向内倾斜柱高的千分之八，而角柱在两个方向都倾斜。
都柱：秦汉宫室遗址与崖墓中，有的平面中央仅设一根柱子。
金厢斗底槽：内外两圈柱。
见佛光寺大殿单槽：内柱将平面划分为大小不等的两个区域。
（山西晋祠圣母殿）双槽：内柱将平面划分为大小不等的三个区域（唐大明宫含元殿，北京故宫太和殿）分心槽：用中柱一列将平面等分（河北蓟县独乐寺山门）移柱法：宋辽元金，常将若干内柱移位，或减少部分内柱（减柱法）副阶周匝：建筑主体从外到内另外加一圈回廊的，在早商建筑中已经出现，应用于比较隆重的建筑。
平板枋：（普柏枋）位于阑额之上，是承托斗拱的部件。
干货！中国古建筑木结构建筑扫盲图（最详细）
干货！中国古建筑木结构建筑扫盲图（最详细）唐宋建筑构架分件1、脊槫，又称脊檩，架在木结构屋架上面最高的一根横木。
明清之前用叉手支撑，后用侏儒柱支撑。
2、襻间，中国古代建筑的一种构件。
襻间用于椽下，是联系各梁架的重要构件，以加强结构的整体性，有单材、两材、实拍等组合形式。
明清时期檩下只用垫板、枋，合称一檩三件，废除襻间。
明清时襻间改称枋，并在它与檩间空隙处加竖板，称垫板。
檩、垫板、枋联用是明清官式建筑通常做法。
山西平顺王曲天台庵大殿（唐）殿内梁架结构殿的两缝梁架之间在各条檩下都加一条平行于檩的木枋，放在蜀柱上的大斗口内，与平梁相交。
这种枋在宋代叫“襻间”，用作梁架间的联系，以加强构架的纵向稳定性。
在现存四座唐代木构建筑中，也仅此殿用了襻间，是研究唐代厅堂型构架特点和发展演变的重要例证。
3、丁华抹颏栱，脊部叉手上角内，横向出耍头的栱。
颏kē，脸的最下部分，下巴。
一般在平梁之上用蜀柱、叉手与丁华抹颏栱拖脊槫。
捧节令栱，跟丁华抹颏栱有点类似，位置也差不多，承槫下替木之令栱。
山西陵川礼义镇南吉祥寺前殿（宋）殿内梁架结构4、蜀柱，即瓜柱，蜀柱是宋代名称，又叫侏儒柱，意思为短柱。
早期只用在平梁上，支撑脊槫，而在其他承梁处用斗栱、矮木和驼峰。
蜀柱头也安斗，柱头间用襻间，柱角处装木㭼。
5、叉手，自平梁两端背上斜支向脊槫的枋木。
叉手也用在平梁上支撑脊槫，实际是一对人字型的支撑。
叉手的上述用法通用于汉至唐，晚唐五代起，逐渐改用蜀柱支撑脊槫，叉手成为托在两侧的加强稳定的构件。
明清时期，各梁均用瓜柱支撑，瓜柱下用角背，取消了叉手。
6、平槫，除脊槫和檐槫以外，跟脊槫平行的槫子。
7、合㭼（tà），置于平梁上与蜀柱交接处，可加固梁与柱的连接。
明清称角背，缴背或脚背。
8、平梁，宋式建筑称谓，位于脊槫下的梁，长二椽。
明清称三架梁,太平梁。
山西平顺大云院弥陀殿（五代）梁架结构“串”这一构件在《法式》厅堂等屋的大木作里用得很多，主要起联系柱子和梁架的作用，这和江南常见的“串斗式”木架中的“串枋”和“斗枋”的作用是相同的。
中国古建筑术语解释及结构图样
中国古建筑术语解释及结构图样斗拱：斗拱，是中国古代建筑上特有的构件，是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案，以及汉代保存下来的墓阙、壁画上，都可以看到早期斗拱的形象。
按使用部位分，它可以分为内檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中，又可分为柱头科斗拱（用于柱头位置上的斗拱）、角科斗拱（用于殿堂角上的斗拱）和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用，主要有三个方面：一、它位于柱与梁之间，由屋面和上层构架传下来的荷载，要通过斗拱传给柱子，再由柱传到基础，因此，它起着承上启下，传递荷载的作用。
二、它向外出挑，可把最外层的桁檀挑出一定距离，使建筑物出檐更加深远，造形更加优美、壮观。
三、它构造精巧，造形美观，如盆景，似花兰，又是很好的装饰性构件。
举架：中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时，用举架方法使屋顶的坡度越往上越陡，呈凹曲面，以利于屋面排水和檐下采光。
在北方宫式建筑中，规定各种大小建筑的檐步架都是五架（即步架举高和步架长度之比等于5∶10），飞椽为三五举，其余各步架之间的举高，取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿：中国古代建筑中的一种形式，是中国古代建筑中至高无上的建筑形式。
在封建社会，庑殿建筑实际上已经成为皇家建筑之外，其它官府、衙属、商埠、民宅等等，是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽，具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡，前后坡屋面相交形成一条正脊，两山屋面与前后屋面相交形成四条垂脊，故庑殿又称四阿殿、五脊殿。
唐代以前，正脊短小，四面坡深，明代以后正脊加长。
悬山：屋面两坡五脊，一条正脊，四条垂脊。
正脊两端伸出山墙，与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。
（屋面双坡，两侧伸出山墙之外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国古建筑术语解释及结构图样
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
中国古建筑术语解释及结构图样
斗拱：
斗拱，是中国古代建筑上特有的构件，是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案，以及汉代保存下来的墓阙、壁画上，都可以看到早期斗拱的形象。
按使用部位分，它可以分为内檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中，又可分为柱头科斗拱（用于柱头位置上的斗拱）、角科斗拱（用于殿堂角上的斗拱）和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用，主要有三个方面：
一、它位于柱与梁之间，由屋面和上层构架传下来的荷载，要通过斗拱传给柱子，再由柱传到基础，因此，它起着承上启下，传递荷载的作用。
二、它向外出挑，可把最外层的桁檀挑出一定距离，使建筑物出檐更加深远，造形更加优美、壮观。
三、它构造精巧，造形美观，如盆景，似花兰，又是很好的装饰性构件。
举架：
中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时，用举架方法使屋顶的坡度越往上越陡，呈凹曲面，以利于屋面排水和檐下采光。
在北方宫式建筑中，规定各种大小建筑的檐步架都是五架（即步架举高和步架长度之比等于5∶10），飞椽为三五举，其余各步架之间的举高，取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿：
中国古代建筑中的一种形式，是中国古代建筑中至高无上的建筑形式。
在封建社会，庑殿建筑实际上已经成为皇家建筑之外，其它官府、衙属、商埠、民宅等等，是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽，具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡，前后坡屋面相交形成一条正脊，两山屋面与前后屋面相交形成四条垂脊，故庑殿又称四阿殿、五脊殿。
唐代以前，正脊短小，四面坡深，明代以后正脊加长。
悬山：
屋面两坡五脊，一条正脊，四条垂脊。
正脊两端伸出山墙，与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。
（屋面双坡，两侧伸出山墙之外。
屋面上有一条正脊和四条垂脊，又称挑山顶。
）歇山式：
是紧随其后的高级的屋顶形式。
这样的屋顶也好辨认，从侧面看，向下的两条脊好像是在半路上歇了一下，然后就改变了方向，折向另一个方向延伸出去了，所以侧面的上半部形成了一个类似三角形的样子。
歇山式的屋檐也分单檐和重檐，达官贵人的府邸和重要的建筑物多采用这种屋顶形式。
攒尖顶：
是圆形和正多边形建筑的屋顶造型。
除圆形攒尖顶无脊外，屋脊自屋面和各角中心屋顶汇聚，脊间坡面略呈弧形。
江南各式屋顶的屋檐与屋角的起翘都大于北方，然以攒尖顶最为悬殊，有飞檐之称。
这种形状既易雨水的排泄，又有轻
盈欲飞的美感。
六角攒间。
