lng液化气体工厂建设流程
LNG液化工厂生产方案设计的比选
LNG液化工厂生产方案设计的比选一、 LNG 的特色及优势LNG 是常压 -260℃条件下以液态形式运输和储存的天然气，主要成分是甲烷。
LNG 工厂生产的低温液态天然气，其突出长处是LNG 能量密度大 (约为 CNG 的 3 倍 )，气液体积比为 625／1，建站投资少，占地少，无大型动力设施，运转成本低，加气站无噪音，LNG 可用专用槽车运输，建站不受天然气管网限制，所以便于规模化推行。
更重要的一点是可将LNG 用泵升压汽化后转变为CNG，对 CNG 汽车加气，而不需要供给CNG 专用压缩机。
二、 LNG 常用生产工艺方式天然气液化为低温过程。
天然气液化所需冷量是靠外加制冷循环来供给，装备的制冷系统就是要使得换热器达到最小的冷、热流之温差，并所以获取极高的制冷效率。
天然气液化的制冷系统已特别成熟，常用的工艺有：阶式制冷循环、混淆冷剂制冷循环、膨胀体制冷循环、焦 -汤节流制冷循环及采纳带引射器高压节流工艺。
1、采纳 LNG 专利工艺—— ECASCADE （Enhanced Cascades），即简化阶式制冷工艺。
原料气过滤、分别后增压到450psig 进入脱碳模块，采纳 MDEA 法脱除原料气中的二氧化碳，净化气冷却后进入分子筛脱水；而后在冷箱中被冷却、液化，节流到50psig 进入 LNG 储槽。
冷箱高温段冷量来自于乙烯制冷剂的蒸发，而丙烷制冷压缩机为高压乙烯冷凝供给冷量；冷箱低温段冷量来自于循环增压天然气的节流。
设施所有撬装化或许模块化，现场积木式组装，撬快之间直接法兰连结。
所有设施、管道、阀门、电气及仪表等在工厂中预制、安装到撬/模块上，绝缘、喷漆和测试已经达成，现场安装工程量极少，保证工程质量和工期短。
特色：1）撬装化；2）制冷系统简单、工厂设计简短，保证系统的靠谱性；3）热启动 3～4 小时，短时停机后冷启动1～2 小时。
长处：能耗低；制冷剂为纯物质，无般配问题；技术成熟，操作稳固。
LNG天然气液化项目建厂条件和厂址方案
LNG天然气液化项目建厂条件和厂址方案
LNG天然气液化项目建厂条件和厂址方案1.1 建厂条件1.1.1 厂址的地理位置、地形、地貌概况
（1）地理位置
拟建项目厂址位于宁夏回族自治区吴忠市。
（2）地形地貌、地质、土壤
（3）水文特征
1）地表水
2）地下水
3）水质对混凝土侵蚀性评价
（4）气候、气象
（5）区域构造及地震
1.1.2 拟选厂址目前土地使用现状
目前，本项目拟建厂址拟征土地使用现状为荒地。
1.2 项目选址
本项目拟建天然气液化项目厂址位于吴忠市。
项目用地符合吴忠市工业发展规划。

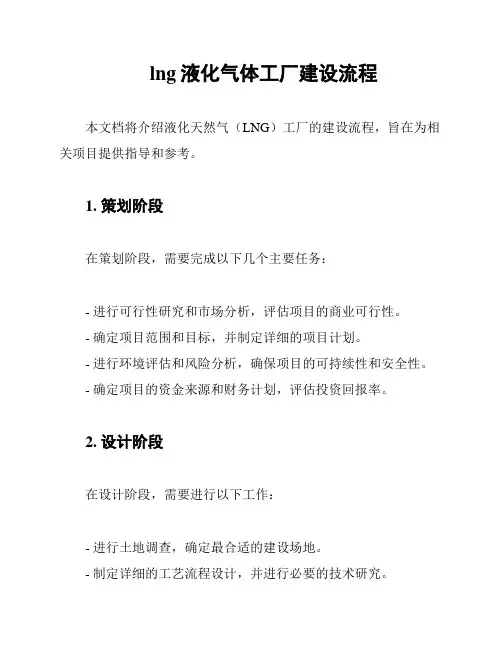

lng液化气体工厂建设流程
lng液化气体工厂建设流程本文档将介绍液化天然气（LNG）工厂的建设流程，旨在为相关项目提供指导和参考。
1. 策划阶段在策划阶段，需要完成以下几个主要任务：- 进行可行性研究和市场分析，评估项目的商业可行性。
- 确定项目范围和目标，并制定详细的项目计划。
- 进行环境评估和风险分析，确保项目的可持续性和安全性。
- 确定项目的资金来源和财务计划，评估投资回报率。
2. 设计阶段在设计阶段，需要进行以下工作：- 进行土地调查，确定最合适的建设场地。
- 制定详细的工艺流程设计，并进行必要的技术研究。
- 进行工程设计，包括土木、电气、管道等方面的设计。
- 制定原材料采购计划和设备供应合同。
3. 建设阶段在建设阶段，需要完成以下任务：- 进行土地平整和基础设施建设工作。
- 完成设备安装和调试。
- 进行管道和储存设备的安装。
- 进行操作系统的设置和调试。
- 检查和测试所有设施和设备的功能和性能。
4. 运营阶段一旦建设工作完成，进入运营阶段，需要进行以下工作：- 培训操作人员，并建立安全管理制度。
- 开始生产和运营工作。
- 定期检查和维护设备，确保其正常运行。
- 监测生产过程中的安全和环境影响。
- 提高生产效率和运营管理水平。
5. 后期阶段在工厂建设完成后，需要进行以下工作：- 进行项目验收，确保符合设计要求和相关法规。
- 编制工程总结报告。
- 建立档案管理制度，储存和维护相关资料。
- 处理项目关闭事务，包括合同结算和设备保养。
通过以上流程，可以有效地完成lng液化气体工厂的建设。
然而，具体的流程和步骤可能会根据项目的规模和特殊要求而有所不同。
因此，在实施过程中应该充分考虑项目的特点和实际情况，并进行相应的调整。

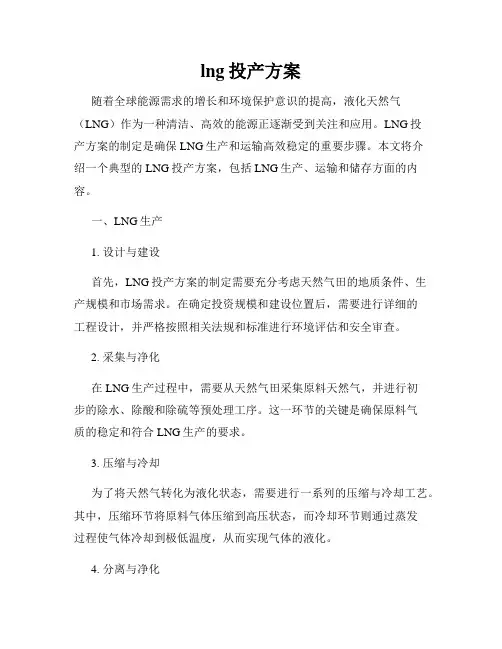

lng投产方案
lng投产方案随着全球能源需求的增长和环境保护意识的提高，液化天然气（LNG）作为一种清洁、高效的能源正逐渐受到关注和应用。
LNG投产方案的制定是确保LNG生产和运输高效稳定的重要步骤。
本文将介绍一个典型的LNG投产方案，包括LNG生产、运输和储存方面的内容。
一、LNG生产1. 设计与建设首先，LNG投产方案的制定需要充分考虑天然气田的地质条件、生产规模和市场需求。
在确定投资规模和建设位置后，需要进行详细的工程设计，并严格按照相关法规和标准进行环境评估和安全审查。
2. 采集与净化在LNG生产过程中，需要从天然气田采集原料天然气，并进行初步的除水、除酸和除硫等预处理工序。
这一环节的关键是确保原料气质的稳定和符合LNG生产的要求。
3. 压缩与冷却为了将天然气转化为液化状态，需要进行一系列的压缩与冷却工艺。
其中，压缩环节将原料气体压缩到高压状态，而冷却环节则通过蒸发过程使气体冷却到极低温度，从而实现气体的液化。
4. 分离与净化在压缩与冷却后，液化气体中仍然可能存在一些杂质和液态碳氢化合物。
因此，需要进行进一步的分离和净化工艺，以保证LNG的纯度和品质。
5. 储存与出库完成LNG生产后，需要将液化天然气储存在特制的储罐中。
这些储罐通常具有优良的保温性能和安全防护设施，以确保LNG的安全储存和运输。
同时，LNG的出库需要进行必要的净化和测量，以满足用户的需求。
二、LNG运输1. 船舶运输LNG的主要运输方式是通过特殊设计的LNG船舶进行海上运输。
这些LNG船舶通常配备了高效的绝缘设备和安全系统，以保证LNG 的运输过程中不发生气体泄漏和事故。
2. 管道运输除了船舶运输外，LNG也可以通过管道进行陆上运输。
这种方式适用于LNG投产地与用户之间距离较近的情况下，具有运输效率高和成本相对较低的优势。
三、LNG储存1. 地下储罐为了在LNG投产后储存LNG并平稳供应市场，需要建设大型的地下储罐。
这些储罐通常位于投产地附近，具有良好的保温性能和安全设施，以确保LNG的长期储存和稳定供应。
LNG气化站建设程序
LNG气化站建设程序
一、前期办理手续
1、工程的可研报告
2、工程设计
图纸的设计
图纸的修改、到位
3、环评
合同签订
环评报告厂方修改
环保局批复意见
4、安评
合同签订
安全评估、设立
安监局批复意见
5、立项
表格、资料的提交申请
安监局批复意见
职业病评估
环评批复意见
安评批复意见
6、规划许可证
表格、资料的提交申请
图纸的修改、到位
环评批复意见
7、开工前安全生产条件审查
立项批文
规划许可证
表格、资料的提交申请
施工人员意外伤害保险单
8、施工图纸审查
防雷审批意见
消防审批意见
人防审批意见
立项批文意见
设计单位在本市的备案证明
施工图纸审查表格、资料的提交申请9、施工许可证
表格、资料的提交申请
地税局的税务登记
二、施工周期
1、站址选定
2、设备的选型与采购
3、土建施工、建站
4、设备安装与调试，员工培训
5、工程验收并合格使用。
lng气站建设办理相关流程及标准
lng气站建设办理相关流程及标准1.气站建设需先了解所在地相关规划和政策法规。
The construction of LNG station needs to understand the relevant planning, policies and regulations in the area.2.制定项目建设方案，包括选址、规划设计、环评等内容。
Develop a construction plan for the project, including site selection, planning and design, environmental impact assessment, etc.3.申请相关部门批准，依法开展选址和用地手续。
Apply for approval from relevant departments and carry out site selection and land procedures in accordance with the law.4.编制工程建设项目申报书及可行性研究报告。
Prepare the project declaration and feasibility study report for the construction of the LNG station.5.召开相关的听证会或公示，接受社会各界的意见和建议。
Hold public hearings or announcements to receive comments and suggestions from the society.6.确保建设项目符合环境保护要求，通过环境影响评价。
Ensure that the construction project meets the requirements of environmental protection through environmental impact assessment.7.确定气站建设的施工图纸和工程量清单。
LNG液化工厂或储配站项目审批流程
LNG液化工厂或者是调峰储配站审批手续前期准备阶段、设计阶段、施工阶段、试生产、竣工验收、投产阶段）的相关报建、审批和验收的工作内容（1）前期准备阶段办理及到如下政府部门的审批：投资服务中心（资金到位证明）、先注册项目公司，到投资服务中心拿到资金到位证明国土局（国土使用证）、土地需要招牌挂。
发改委（项目备案证）、拿到设计院的可研报告去市级的发改委备案规划建设局（建设用地规划许可证）、市级的建设局办理规划用地许可证。
前期手续到此告一段落，接下来要确定EPC厂家了。
环保局（提供环境影响报告（设计院提供环评专篇），土地证、规划许可证，获得环境影响批复意见）、市级环保局办理即可公安消防局（消防选址意见书）、（设计院出具消防专篇），市级消防局办理安全生产监督管理局（提供项目批复文件、建设用地规划许可证、环评报告的审批意见，得到生产储存批准书）、市级质量监督局办理卫生局（提供职业病危害预评价报告（设计院提供此报告），可研报告，得到职业病危害预评价批复意见）市级卫生局办理相关手续（2.）设计阶段：（以下手续可同时进行，EPC公司配合，业主去办理）该阶段办理相关部门审批时，涉及到建设规划局（乙方提供总平面设计、建筑设计方案配合甲方参与审查、配合办理建设工程规划许可证）环保局（乙方提供初步设计环保专篇，配合甲方得到环保设施审查意见书）公安消防局（乙方提供初步设计消防专篇，配合甲方得到消防设施设计审查意见书）安全生产监督管理局（乙方提供初步设计安全篇，配合办理甲方消防设施审批意见，得到安全设施设计审查意见书）卫生局（乙方提供初步设计职业病防护专篇，配合甲方办理职业病防护设施设计审批意见书）气象局（乙方提供防雷设计资料，甲方提供建设工程规划许可证，乙方配合甲方办理防雷设施设计审批意见书。
（3）.施工阶段：（以下手续可同时进行，EPC公司配合，业主去办理）该阶段审批时，涉及到建设规划局：（3.1）提供石油化工建设工程报监用表、监理工程师资质及总监任命文件，办理（规划局、质监站）的质量受监证明）（3.2）提供工程概况表、重大危险源清单(乙方提供)，办理安全受监证明（3.3）提供建设单位营业执照副本、项目批复文件、用地批准文件、工程规划许可证、承包单位中标通知书、项目审图合格书、质量受监安全受监证明，施工合同，施工噪音污水许可证明，办理施工许可证环保局：提供企业申请报告，建设用地规划许可证、用地红蓝线图，环评报告书、环评批复，并办理施工期噪音、排污许可证公安消防局：提供消防设施设计图纸及光盘、消防单位资质证书（乙方提供），提供建设工程规划许可证，办理消防施工设计审查意见）气象局：提供防雷施工设计图（乙方提供），办理防雷设施设计审查（4）试生产、竣工验收阶段（以下手续可同时进行，EPC公司配合，业主去办理）规划建设局：提供完工报告、特种设备监测报告（乙方提供），办理质监站的施工质量监督合格意见）环保局：提供环境影响批复意见，临时排污申请表，环保预评价报告办理试生产临时排污许可证及办理环保设施验收意见公安消防局：提供建设工程消防验收申请表，隐蔽工程验收登记表，消防产品供货证明，办理消防竣工验收意见安全生产监督管理局：甲方提供建设项目安全设施设计审查意见书、建设项目质量监督手续、消防竣工验收合格意见书、压力容器、压力管道等特种设备设施验收合格，管理人员资质证书，办理项目安全试生产备案意见书、项目安全设施竣工验收意见、安全生产许可证卫生局：办理职业病危害控制设施验收意见）气象局：提供防雷设施监测合格证明办理防雷设施验收合格）。
lng液化工厂指引
用于将原料气进行压缩， 提高其压力，为后续的 液化处理提供必要的条
件。
为压缩机组提供润滑油， 确保机组的正常运行，
延长设备使用寿命。
冷却系统
对压缩后的气体进行冷 却，降低其温度，以满
足液化工艺的要求。
控制系统
对压缩机组进行自动化 控制，确保其稳定、安
全运行。
预处理设备
除尘器
去除原料气中的尘埃和杂质，保 护后续设备免受磨损和堵塞。
THANKS
感谢观看
供应链管理
LNG液化工厂的稳定运行需要可靠的供应链支持，如何优 化供应链管理，确保原材料和配件的供应是运营过程中的 重要挑战。
法规挑战
环保法规
随着环保法规的不断加强，LNG液化工厂需要不断更新和完善 环保设施，以满足日益严格的排放要求。
安全法规
LNG液化工厂需要遵守严格的安全法规，确保工厂安全运行。
储存设备
1 2
LNG储罐
用于储存液化的LNG，满足市场需求和运输要求。
增压器
为储罐提供增压气，确保LNG能够顺利输出和运 输。
3
储罐配套设施
如消防系统、安全阀、液位计等，确保储罐的安 全运行。
运输设备
LNG槽车
用于将LNG从液化工厂运输到目 的地。
LNG管道
用于长距离输送LNG，降低运输成 本和风险。
02
LNG液化工厂主要由原料气处理 、液化、储存和装载等工艺流程 组成。
LNG液化工厂的重要性
LNG液化工厂是天然气产业链的重 要环节，能够实现天然气的远距离运 输和储存，提高能源利用效率和安全 性。
LNG作为清洁能源，能够减少温室气 体排放，对环境保护具有积极作用。
LNG液化工厂的历史与发展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lng液化气体工厂建设流程
1. 环境评估和选址
在建设lng液化气体工厂之前，首先需要进行环境评估和选址。
环境评估的目的是评估工厂建设对周围环境的影响，并确定适合建
设的地点。
环境评估报告将需要提交给相关监管机构进行审批和许可。
2. 申请建设许可
完成环境评估后，需要向相关监管机构申请建设许可。
建设许
可的申请过程可能涉及提交详细的工程计划、设计图纸和预算等文件。
3. 设计和工程规划
一旦获得建设许可，就可以开始设计和工程规划阶段。
在这个
阶段，需要确定工厂的布局、设备选择和工程进度等重要细节。
设
计和工程规划需要考虑到安全性、效率和环境友好等因素。
4. 采购设备和材料
完成设计和工程规划后，需要进行设备和材料的采购。
这可能涉及与供应商的谈判、合同签订和物流安排等工作。
确保采购的设备符合相关标准，并能满足工厂的需求。
5. 施工和建设
一旦完成设备和材料的采购，就可以开始施工和建设工作。
在施工和建设阶段，需要严格按照设计和工程规划进行操作，并确保施工质量和安全。
6. 测试和调试
完成施工和建设后，需要进行测试和调试工作。
这将确保工厂的设备和系统正常运行，并能达到预期的效果。
测试和调试应该由专业人员进行，并在测试中记录和解决出现的问题。
7. 运营和维护
一旦测试和调试完成，并获得相关监管机构的验收，工厂就可以开始正式运营。
在运营阶段，需要制定一套运营计划，包括设备维护、生产管理和安全措施等。
定期检查和维护设备，确保工厂正常运行。
以上是lng液化气体工厂建设的基本流程。
具体的步骤可能因国家和地区的法律法规不同而有所不同。
建设过程中需要遵守相关的法律法规，并与相关部门保持紧密合作和沟通。
