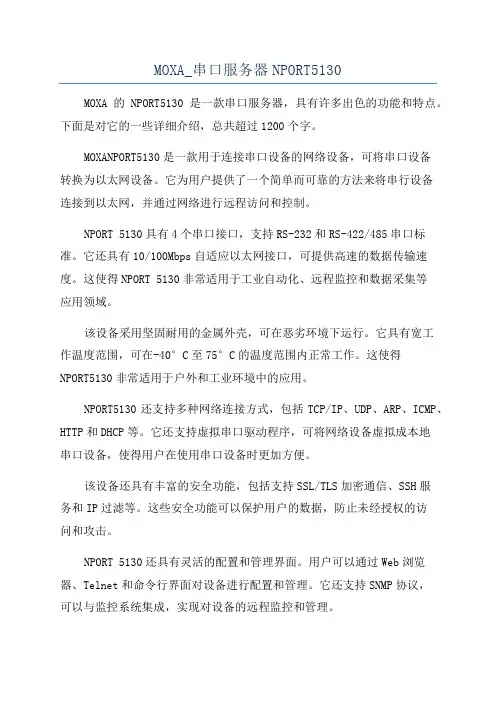

MOXA_串口服务器NPORT 5130
MOXA_串口服务器NPORT5130
MOXA_串口服务器NPORT5130MOXA的NPORT5130是一款串口服务器，具有许多出色的功能和特点。
下面是对它的一些详细介绍，总共超过1200个字。
MOXANPORT5130是一款用于连接串口设备的网络设备，可将串口设备转换为以太网设备。
它为用户提供了一个简单而可靠的方法来将串行设备连接到以太网，并通过网络进行远程访问和控制。
NPORT 5130具有4个串口接口，支持RS-232和RS-422/485串口标准。
它还具有10/100Mbps自适应以太网接口，可提供高速的数据传输速度。
这使得NPORT 5130非常适用于工业自动化、远程监控和数据采集等应用领域。
该设备采用坚固耐用的金属外壳，可在恶劣环境下运行。
它具有宽工作温度范围，可在-40°C至75°C的温度范围内正常工作。
这使得NPORT5130非常适用于户外和工业环境中的应用。
NPORT5130还支持多种网络连接方式，包括TCP/IP、UDP、ARP、ICMP、HTTP和DHCP等。
它还支持虚拟串口驱动程序，可将网络设备虚拟成本地串口设备，使得用户在使用串口设备时更加方便。
该设备还具有丰富的安全功能，包括支持SSL/TLS加密通信、SSH服务和IP过滤等。
这些安全功能可以保护用户的数据，防止未经授权的访问和攻击。
NPORT 5130还具有灵活的配置和管理界面。
用户可以通过Web浏览器、Telnet和命令行界面对设备进行配置和管理。
它还支持SNMP协议，可以与监控系统集成，实现对设备的远程监控和管理。
此外，NPORT5130还提供了丰富的诊断功能，可以帮助用户快速排除故障。
它具有自检和自适应功能，可以检测串口信号，并自动调整串口参数，确保数据的稳定传输。
总之，MOXANPORT5130是一款功能强大、稳定可靠的串口服务器。
它具有多种特点和功能，适用于各种应用场景。
无论是在工业自动化、远程监控还是数据采集等领域，NPORT5130都可以为用户提供出色的性能和可靠性。
MOXA串口服务器NPORT_5130详细配置
MOXA串口服务器NPORT_5130详细配置MOXANPORT_5130是一款高性能的串口服务器，它可以将串口设备连接到以太网网络，从而实现远程管理和控制。
下面详细介绍了NPORT_5130的配置步骤和功能。
1.连接硬件：a.将NPORT_5130的以太网口连接到网络交换机或路由器的可用端口。
b.将串口设备连接到NPORT_5130的串口端口。
2.配置IP地址：a.使用网线将计算机连接到NPORT_5130的以太网口。
b. 打开一个Web浏览器，输入默认IP地址192.168.127.254并按Enter键。
c. 在弹出的登录页面中，输入默认用户名和密码（admin/admin），然后点击登录。
d. 进入配置界面后，选择Network Settings（网络设置），然后配置与您的网络环境相匹配的IP地址、子网掩码和网关。
3.配置串口参数：a. 在配置界面中，选择Serial Settings（串口设置）。
b.首先配置串口数量和串口类型（RS-232或RS-485）。
c.然后，为每个串口设置基本参数，如波特率、数据位、校验位和停止位。
d.您还可以设置串口流控制选项，如硬件流控制和软件流控制。
4.高级功能配置：a. 在配置界面中，选择Advanced Settings（高级设置）。
b.在这里，您可以配置各种高级功能，如状态报告、自动控制、特定字符过滤和串口映射。
c.状态报告功能允许您定期获取串口设备的状态信息。
d.自动控制功能允许您定义一些预设规则，以便在特定条件下自动执行一些动作。
e.特定字符过滤功能允许您设置特定的字符或字符序列，以便在串口数据中过滤或替换它们。
f.串口映射功能允许您将多个串口设备映射到一个虚拟串口，简化了串口设备的管理。
5.安全性配置：a. 在配置界面中，选择Security Settings（安全设置）。
b.在这里，您可以配置各种安全功能，如用户管理和访问控制列表。
c.用户管理功能允许您创建多个用户帐户，并为每个帐户指定不同的访问权限。
MOXA串口服务器设置步骤
串口服务器设置MOXA的串口服务器设置可以通过网络或MOXA提供的专用设置软件：NPort Administrator来设置，所有设备的默认IP地址是：192.168.127.254。
我们的设备的操作模式可以提供Real COM,TCP Server,TCP Client,UDP等操作模式，本公司的上位机软件主要支持TCP Server 和Real COM模式，下面是设备如何设置这两种模式的方式。
TCP Server 模式设置1、通过网络来设置一、确认上位机IP地址首先确认上位机的IP地址，在电脑：开始—运行输入cmd按确定后出现下面对话框，在对话框中输入ipconfig按回车键出现下面对话框上图显示本机的IP地址是：192.168.1.22二、通过IE来设置1、添加IP在网上邻居—右键—属性—本地连接—右键—属性—常规—双击协议（TCP/IP）出现下面对话点击右下角高级出现下面对话框在IP地址栏里点击添加出现下面对话框在对话框中输入IP地址，我输入的是：192.168.127.200 在IE里输入IP地址：192.168.127.254 就出现下面界面在Network Settings里设置IP地址，改成：192.168.1.254，因为我本机是192.168.1.22，所以要改成同一网段内,设置好后点击Submit设置串口设备的波特率等参数，点击Submit设置操作模式，本次在Operation mode右边的下拉列表选择TCP Server Mode 模式，设置端口号，设备默认端口号是4001，设置好后点击Submit点击Save/Restart , 点击Submit设置完成2、通过专用软件来设置一、安装MOXA的NPort Administrator 软件安装完后打开NPort Administrator，出现下面的界面点击Search出现如下界面这说明已经找到设备，点击Stop 出现下面对话框2、选中主对话框里的NPort 5110 双击进入设置界面，点击Networt 设置IP地址，例如：192.168.1.200，设置前先在IP Address 上面的白色小框框打上钩设置前设置后2、设置串口参数，点击Serial,进入下面的界面点住Modify左边的小框框后，点住大对话框里的Port 1 双击,进入下面界面，设置串口的一些参数。
MOXA协议转换5150
m a n a g e r 的用户提 供 e - m a i l 报警功能。通 过M o x a 的 Windows Utility或web console，用户可以自定义报警触发 条件。用户收到的报警包括NPort® 5100的热启动、冷启动或 密码更改等信息。
e-mail：china@ 免费技术热线：800-820-5036
4
单串口设备联网服务器 NPort® 5100系列
简介
NPort® 5100串口设备联网服务器是专为串口设备立即联网 而设计的。NPort® 5100串口设备联网服务器结构紧凑，是连 接RS-232/422/485设备到以太网的理想选择。如读卡器或
最具性价比的串口联网解决方案
使用串口联网设备将固有的串口设备连接至网络不再是一 个空谈。现在，用户更希望找到一款具有高性价比的产品，不 仅能提供多种功能，还需要具备较高的质量。NPort® 5100
单串口设备联网服务器 NPort® 5100系列
订购信息
NPort® 5110： 1口RS-232串口设备联网服务器 NPort® 5130： 1口RS-422/485串口设备联网服务器 NPort® 5150： 1口RS-232/422/485串口设备联网服务器 NPort® 5150-T：1口RS-232/422/485串口设备联网服务器，宽温
电源功耗： NPort® 5110： 128.7 mA@12V， 72 mA@24V NPort® 5130： 200 mA@12V， 106 mA@24V NPort® 5150： 200 mA@12V， 106 mA@24V 机械特性 材料：铝质 (1 mm) 尺寸：50 x 80 x 22 mm (2.05 x 3.15 x 0.87 in) 总重量：0.580 kg 工作环境 工作温度：
MOXA串口服务器调试规范(TCP Server Mode)
MOXA串口服务器调试规范（TCP Server Mode）一、前言总结目前现场调试的经验，为减少调试过程中出现问题的机率，防止因串口服务器配置不正确，影响工程项目调试进展，现发布MOXA串口服务器调试规范.二、串口服务器参数配置MOXA串口服务器需配置的参数有以下几个：◆串口服务器名称◆串口服务器IP及掩码◆串口服务器工作模式以下分别介绍具体配置方法：1.串口服务器名称参见“设备基础参数分配策略”中，关于名称的规范要求，在“串口服务器”配置界面中按要求填写名称。
2.串口服务器IP及掩码参见“设备基础参数分配策略”中，关于IP及掩码的规范要求，在“串口服务器”配置界面中按要求填写IP及掩码。
3.串口服务器工作模式●运行“NPort Administrator”程序，程序主界机如下图：●点击工具栏中按钮，搜索当前在线的“串口服务器”。
搜索完成后，将在列表中显示当前搜索到的“串口服务器”。
如准备配置的“串口服务器”未搜索到，请检查与设备网络联接是否正常。
●在列表中，双击需配置的“串口服务器”，弹出串口服务器配置窗体，如下图●点击“Basic”标签页，界面如下图：●勾选“Modify”，然后在Server Name一栏按要求填入名称●勾选“Network”标签页，界面如下图：●勾选“Modify”,在IP Address填入分配的IP,在Netmask填入分配的子网掩码。
●勾选“Serial”标签页，界面如下图：●勾选“Modify”,然后双击列表中第一项，弹出”端口设置”界面，如下图●在上图中填入配置的波特率检验等参数。
●点击“OK”完成此端口配置●点击“Operating mode”标签页，界面如下图：●勾选“Modify”,然后双击列表中第一项，弹出”工作模式”配置界面，如下图在“Operating Mode”下拉列表中，选择“TCP Server Mode”，下方会显示该工作模式相关的设置参数，如上图：●在“Max Connection”下拉列表中，选择“4”。

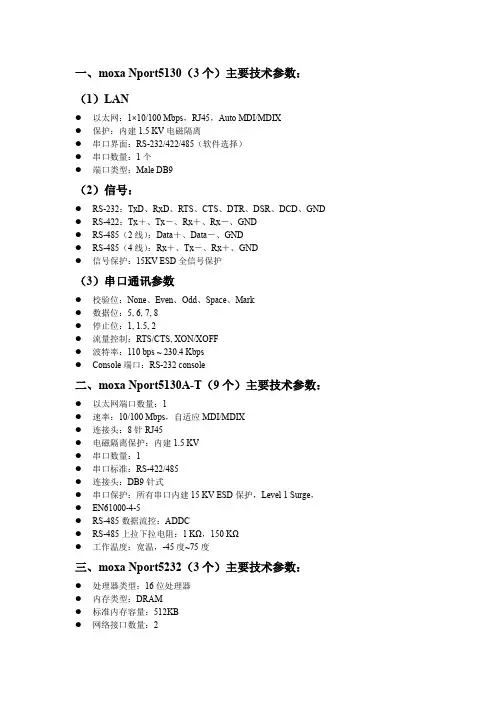

一moxaNport个主要技术参数
一、moxa Nport5130（3个）主要技术参数：（1）LAN●以太网：1×10/100 Mbps，RJ45，Auto MDI/MDIX●保护：内建1.5 KV电磁隔离●串口界面：RS-232/422/485（软件选择）●串口数量：1个●端口类型：Male DB9（2）信号：●RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND ●RS-422：Tx＋、Tx－、Rx＋、Rx－、GND●RS-485（2线）：Data＋、Data－、GND●RS-485（4线）：Rx＋、Tx－、Rx＋、GND●信号保护：15KV ESD全信号保护（3）串口通讯参数●校验位：None、Even、Odd、Space、Mark●数据位：5, 6, 7, 8●停止位：1, 1.5, 2●流量控制：RTS/CTS, XON/XOFF●波特率：110 bps ~ 230.4 Kbps●Console端口：RS-232 console二、moxa Nport5130A-T（9个）主要技术参数：●以太网端口数量：1●速率：10/100 Mbps，自适应MDI/MDIX●连接头：8针RJ45●电磁隔离保护：内建1.5 KV●串口数量：1●串口标准：RS-422/485●连接头：DB9针式●串口保护：所有串口内建15 KV ESD保护，Level 1 Surge，●EN61000-4-5●RS-485数据流控：ADDC●RS-485上拉下拉电阻：1 KΩ，150 KΩ●工作温度：宽温，-45度~75度三、moxa Nport5232（3个）主要技术参数：●处理器类型：16位处理器●内存类型：DRAM●标准内存容量：512KB●网络接口数量：2●网络接口类型：RS422/485●端口传输率：0.2304Mbps●网络协议支持：ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP,SNTP●可运行系统：Windows 95/98/ME/NT/2000/XP/2003●电源电压：12-30 DC●电源功率：9W四、moxa Nport5232T（3）主要技术参数：●工作温度：宽温，-45度~75度●处理器类型：16位处理器●内存类型：DRAM●标准内存容量：512KB●网络接口数量：2●网络接口类型：RS422/485●端口传输率：0.2304Mbps●网络协议支持：ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP,SNTP●可运行系统：Windows 95/98/ME/NT/2000/XP/2003●电源电压：12-30 DC●电源功率：9W。
莫萨NPort P5150A系列1口RS-232 422 485PoE串口设备服务器说明书
NPort P5150A Series1-port RS-232/422/485PoE serial device serversFeatures and Benefits•IEEE802.3af-compliant PoE power device equipment•Speedy3-step web-based configuration•Surge protection for serial,Ethernet,and power•COM port grouping and UDP multicast applications•Screw-type power connectors for secure installation•Real COM/TTY drivers for Windows and Linux•Standard TCP/IP interface and versatile TCP and UDP operation modesCertificationsIntroductionNPort®P5150A device servers are designed to make serial devices network-ready in an instant.It is a power device and is IEEE802.3af compliant, so it can be powered by a PoE PSE device without an additional power e the NPort®P5150A device servers to give your PC software direct access to serial devices from anywhere on the network.The NPort®P5150A device servers are ultra-lean,ruggedized,and user-friendly, making simple and reliable serial-to-Ethernet solutions possible.Surge Protection for Serial,Ethernet,and PowerSurge,which is typically caused by high voltages that result from switching and lightning transients,is a common threat to all electrical devices. Moxa’s leading-edge surge immunity solution,which is applied to the NPort®P5150A’s serial,power,and Ethernet lines,is tested and proven compliant with IEC61000-4-5.This state-of-the-art surge protection provides a robust serial-to-Ethernet solution that can protect electrical devices from voltage spikes and withstand electrically noisy environmental conditions.3-Step Web-Based ConfigurationThe NPort®P5150A’s3-step web-based configuration tool is straightforward and user-friendly.The NPort®P5150A’s web console guides users through3simple configuration steps that are necessary to activate the serial-to-Ethernet application.With this speedy3-step web-based configuration,a user only needs to spend an average of30seconds to complete the NPort®settings and enable the application,saving a great amount of time and effort.Easy to TroubleshootNPort®P5150A device servers support SNMP,which can be used to monitor all units over Ethernet.Each unit can be configured to send trap messages automatically to the SNMP manager when user-defined errors are encountered.For users who do not use SNMP manager,an email alert can be sent ers can define the trigger for the alerts using Moxa’s Windows utility,or the web console.For example,alerts can be triggered by a warm start,a cold start,or a password change.AppearanceSpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Standards PoE(IEEE802.3af)Ethernet Software FeaturesConfiguration Options Windows Utility,Serial Console,Telnet Console,Web Console(HTTP)Management DHCP Client,IPv4,SMTP,SNMPv1,Telnet,DNS,HTTP,ARP,BOOTP,UDP,TCP/IP,ICMPFilter IGMP v1/v2Windows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2(x64),Windows Embedded CE5.0/6.0,Windows XPEmbeddedFixed TTY Drivers SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS XLinux Real TTY Drivers Kernel version:2.4.x,2.6.x,3.x,4.xAndroid API Android3.1.x and laterMIB RFC1213,RFC1317Serial InterfaceConnector DB9maleNo.of Ports1Serial Standards RS-232,RS-422,RS-485Operation Modes Disabled,Ethernet Modem,Pair Connection,Real COM,Reverse Telnet,RFC2217,TCPClient,TCP Server,UDPBaudrate Supports standard baudrates(unit=bps):50,75,110,134,150,300,600,1200,1800,2400,4800,7200,9600,19200,38400,57600,115200,230.4k,460.8k,921.6kData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS,DTR/DSR,XON/XOFFPull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsRS-485Data Direction Control ADDC®(automatic data direction control)Serial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersInput Current DC Jack I/P:125mA@12VDCPoE I/P:180mA@48VDCInput Voltage12to48VDC(supplied by power adapter),48VDC(supplied by PoE) No.of Power Inputs1Source of Input Power Power input jackPoEPhysical CharacteristicsHousing MetalDimensions(with ears)100x111x26mm(3.94x4.37x1.02in)Dimensions(without ears)77x111x26mm(3.03x4.37x1.02in)Weight300g(0.66lb)Environmental LimitsOperating Temperature NPort P5150A:0to60°C(32to140°F)NPort P5150A-T:-40to75°C(-40to167°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:2kV;Signal:1kVIEC61000-4-5Surge:Power:2kV;Signal:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFIEC61000-4-11DIPsSafety UL60950-1MTBFTime2,231,530hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x NPort P5150A Series device serverDocumentation1x document and software CD1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Operating Temp.Baudrate Serial Standards No.of Serial Ports Input VoltageNPort P5150A0to60°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoENPort P5150A-T-40to75°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoEAccessories(sold separately)CablesCBL-F9M9-150DB9female to DB9male serial cable,1.5m CBL-F9M9-20DB9female to DB9male serial cable,20cm ConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorMini DB9F-to-TB DB9female to terminal block connectorDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower AdaptersPWR-12050-WPAU-S1Locking barrel plug,12VDC,0.5A,100-240VAC,Australia(AU)plug,0to40°C operating temperature PWR-12050-WPCN-S1Locking barrel plug,12VDC,0.5A,100-240VAC,China(CN)plug,0to40°C operating temperature PWR-12050-WPEU-S1Locking barrel plug,12VDC,0.5A,100-240VAC,Continental Europe(EU)plug,0to40°C operatingtemperaturePWR-12050-WPUK-S1Locking barrel plug,12VDC,0.5A,100-240VAC,United Kingdom(UK)plug,0to40°C operatingtemperaturePWR-12050-WPUSJP-S1Locking barrel plug,12VDC,0.5A,100-240VAC,United States/Japan(US/JP)plug,0to40°Coperating temperaturePWR-12150-AU-SA-T Locking barrel plug,12VDC,1.5A,100-240VAC,Australia(AU)plug,-40to75°C operatingtemperatureApplicable Models:NPort P5150A-TPWR-12150-CN-SA-T Locking barrel plug,12VDC,1.5A,100-240VAC,China(CN)plug,-40to75°C operating temperatureApplicable Models:NPort P5150A-TPWR-12150-EU-SA-T Locking barrel plug,12VDC,1.5A,100-240VAC,Continental Europe(EU)plug,-40to75°C operatingtemperatureApplicable Models:NPort P5150A-TPWR-12150-UK-SA-T Locking barrel plug,12VDC,1.5A,100-240VAC,United Kingdom(UK)plug,-40to75°C operatingtemperatureApplicable Models:NPort P5150A-TPWR-12150-USJP-SA-T Locking barrel plug,12VDC1.5A,100-240VAC,United States/Japan(US/JP)plug,-40to75°Coperating temperatureApplicable Models:NPort P5150A-TPower WiringCBL-PJ21NOPEN-BK-30Locking barrel plug to bare-wire cable©Moxa Inc.All rights reserved.Updated Apr10,2019.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。
实现厂内固定式煤气报警器联网
实现厂内固定式煤气报警器联网摘要：将全厂49台固定式煤气报警器，按区域接入SP-1003报警控制器分机，使用MOXA串口网络服务器将RS485信号转换为以太网数据，数据服务器采集以太网数据，并通过Microsoft Visual Studio 2005编写WEB程序，利用IIS技术发布到网络，实现IE浏览煤气报警器的实时数据。
关键词：串口网络服务器；IIS；一、引言某厂区内共有49台固定式煤气报警器，是全厂保证煤气安全的重要设施，仅做为现场警示，煤气水平状态无法做到实时监控，不利于安全管理和预防管理。
为提高煤气安全的自动化、信息化水平，便于安全监测和管理，有必要将煤气报警器数据联网，通过适当的增加联网设备，敷设通讯电缆，可以将报警器实时状态采集到服务器，并发布到局域网上，供随时监控。
现场报警器输入电源为直流24V，带高、低两级报警（根据国标，低报设置为50ppm，高报设置为300ppm），1路4-20mA模拟量输出，声光报警，气体传感器采样精度为0.01ppm，相应时间小于30秒。
每个区域设置一台报警控制器分机，采用壁挂式结构，可以接收多路4-20mA模拟信号输入，该厂根据实际需要采用4通道或8通道或16通道三种规格，每个通道带1路无源继电器输出。
控制器带主电、备电（蓄电池）自动切换，带高、低两级报警，带RS-485数字信号通讯接口（厂家提供通讯字段格式）。
二、设备接线和网络构成将49台固定式煤气报警器科学划分成8个区域，采用信号转换手段将工业级RS485信号转换为以太网数据，搭建数据服务器，采集相关数据，最终实现网络发布。
现场煤气报警器均采用两线制4-20mA输出，与SP-1003控制器连接比较简单，只需要注意连线的极性。
报警器连入控制器分机后，已具备独立运行的功能。
为将所有分机联网，需要利用分机的RS485接口。
因工业级RS485接口属于差分电平信号，传输能力在1000米以内，抗干扰能力差，不适用于工厂环境，因此考虑使用MOXA串口服务器将RS485信号转换为以太网信号，以太网线就近进入交换机，较远的以太网线通过光纤进交换机，整个网络构成如下图1所示：图1 报警器网络构成图三、MOXA串口联网服务器的应用用于实现RS485信号转换为以太网信号的关键设备是MOXA串口联网服务器 NPORT 5130，该设备具有体积小巧，成本低，以太网口支持100/10M自适应；串口支持RS-422，RS-485（2w/4w）；支持Windows/Linux COM串口驱动程序模式；提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem在内的不同socket操作模式；无需PC、可通过网络连接两个串口设备的对等连接模式；易于使用、可用于批量安装的Windows工具；所有信号内置15 KV突波保护；支持网络管理协议SNMP MIB-II；可通过网络Web/Telnet进行配置等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MOXA串口联网服务器 NPORT 5130
特点
- 以太网口支持100/10M自适应，串口支持RS-422，RS-485（2w/4w）
- 低成本、信用卡大小
- 支持Windows/Linux COM串口驱动程序模式
- 提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem 在内的不同socket操作模式
- 无需PC、可通过网络连接两个串口设备的对等连接模式
- 易于使用、可用于批量安装的Windows工具
- 所有信号内置15 KV突波保护
- 支持网络管理协议SNMP MIB-II
- 可通过网络Web/Telnet进行配置
MOXA针对串口联网服务器开发了软件
NPort Administrator，方便用户配置，下面
我就着重讲如何用Nport Administration 配
置NPORT产品，
图一
1、NPORT 5130提供多种操作模式，例如：Real com模
式，Tcp server模式，Tcp client模式，Udp模
式。
图二
2、配置方法：
2.1、安装NPORT administration 软件。
2.2、打开软件，如图：
图三
点击Search，可以搜索到局域网中所有的NPORT设备，包括和主机IP不同网段的NPORT设备。
搜索到设备如下图：
图四
如图可以显示设备的型号，MAC地址，IP地址，以及设备的名称。
(默认IP：192.168.127.254)
2.3、基本设置界面介绍
选中要配置的设备，点击右键——Configuer，或者是双击，进入设备配置界面，如图：
图五
如图五，Basic界面可以设置设备的名称，设备的时钟(默认读取主机时钟)，以及登陆设备的方式。
(提醒：必须勾选Modofy才能对配置进行修改，否则只能对查看配置)
2.4、网络设置页面介绍
图六
如图六，Network界面配置Ip地址相关信息。
设置串口联网服务器IP地址与主机IP 为同一个网段。
2.5、串口界面配置介绍
图七
如图七，显示为MOXA NPORT 16口串口联网服务器串口默认参数，选中需要配置的串
口，点击setting或者双击，进入串口配置页面。
如图八
图八
Baud Rate-波特率：支持50~912600b之间的标准波特率。
Floe Control-流控：支持Rts/cts，DTR/DSR ，Xon/Xoff。
Parity-校验位：支持none ，odd， even ，mark ， space。
Fifo-数据先进先出：enable，disabled。
寄存器为128
Interface-串口类型：RS-422 RS-485(2w/4w)
(如果需要将多个串口配置为同样的参数，可以同时框选你所需要配置的串口) 2.6、操作模式配置介绍
图九
如图九，默认的操作模式为real com模式，双击进入配置界面：
图十
2.6.1、Real com模式参数设置。
Max-connection-最大连接数：默认链接为1个，最大可以设定2-4个。
最大连接数通常用于客户的多个主机获取同一个串口的数据。
当最大的链接数为1，Real com驱动所在的主机对驱动完全控制。
最大连接数为2~4，允许2至4个主机的Real COM驱动程序在同一时间打开特定口NPort 串行端口。
当多个主机的Real com驱动同时连接特定串口，串口驱动仅仅提供一个纯粹的数据通道，这个情况下的串口参数设置由硬件的参数来决定，应用程序则不能设定。
Tcp alive check timeout-tcp ：检查连接是否存活的扫描时间。
可以设定1~99分钟。
Ignore jammed IP –忽略无效IP。
当最大连接 > 1，并且未勾选此项，设备将会一直发送数据直到断掉的主机重新连接并收到数据，才会将数据依次发往其他主机。
勾选此项，设备将忽略断掉连接的主机，仍然将数据传送给剩余的主机。
Data packing-串口数据封包。
包头的设定范围：00 到FF(16进制) Delimiter 1，Delimiter 2 分别定义了在包头添加的字符。
Force tx timeout ：强制规定一个时间，封包来自串口的数据，发往以太网。
0为没有时间限制
Packing length：串口封包的长度。
Delimiter porcess：定义数据封包中插入的数值。
2.6.2、real com 模式的配置。
通过NPORT administration软件找到设备之后，修改设备IP同主机IP在同一个网段内。
根据需求，设置设备的最大连接数，然后回到主界面，点击Com Mapping-----》点击Add 就会出现如图所示的界面，OK之后，就会出现每个端口所对应的com口，点击Apply，应用成功。
虚拟出的串口在设备管理器中找不到com口，但是通过串口调试软件能够打开所示的串口。
2.6.2、Tcp server模式参数设置。
Local tcp port ：当串口设备联网服务器设置为tcp server 模式，设备就会监听自身的端口，默认的端口是4001。
Tcp server模式通常指监听自身端口，等待连接。
Command port是NPORT设备用来设置的端口，默认为966。
Max connection，最大连接，默认为1，最大支持2~4个连接。
设备允许4个以内的主机Tcp请求同时连接到指定的NPORT串口。
Tcp alive check timeout-tcp ：检查连接是否存活的扫描时间。
可以设定1~99分钟。
Inactivty timeout：设置空闲超时掉线的时间，当tcp连接空闲达到设定的时间，设备则会自动断掉这个tcp连接。
2.6.3、Tcp client 模式
Connection control ：连接控制，Startup/None ，Any Character/None ，Any Character/ Inactivity Time ， DSR On/DSR Off ，DSR On/None ， DCD On/DCD Off，DCD On/None Destination host：目标主机，tcp server和tcp client 通常是成对使用的，client
端设备的目标IP为server端的IP，默认的目标IP端口为4001，用本地端口来区分不同的
串口。
(moxa串口服务器中关于串口封包设定这部分，在real com mode，tcp server mode，tpc client mode，udp mode都是同样的设置)
2.6.4、UDP模式
UDP模式是设备将采集到的串口数据封包为UDP包，在整个网络中广播。
采用UDP模式的设备只要监听本地的端口，就能收到DUP包。
NPORT默认监听的本地端口为4001，设备还能够设定4个目标地址段。
3、Pair comm Mode
3.1、Pair comm Mode 有两种模式，这两种模式是需要配对使用，分别为Pair comm Slave Mode和Pair comm master Mode，使用这个模式是将一个串口信号转换为以太网信号，在另外一端，在将以太网型号转换为串口信号。
