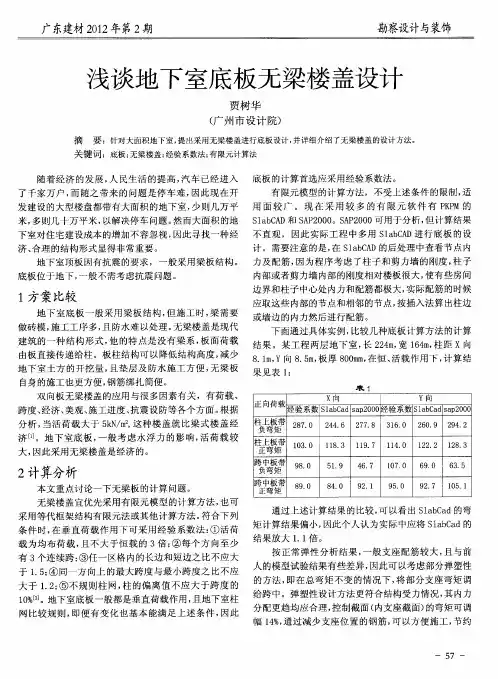

浅谈地下室底板无梁楼盖设计
贾树华 （ 广州市 设计 院）
摘 要 ：针对大面积键 词 ：底板； 无梁楼盖； 经验系数法； 有限元计算法
随着 经 济 的 发 展 ， 民生 活 的提 高 ， 车 已经进 入 底 板 的计算 首选 应采 用 经验系 数法 。 人 汽 了千 家万 户 ， 随之 带 来 的 问题 是 停 车 难 ， 而 因此 现在 开 有 限元 模 型 的计 算 方法 ，不 受上述 条件 的 限制 ， 适
分析 ， 活荷 载 大 于 ５ Ｎ ｍ， 种楼 盖 就 比梁 式楼 盖 经 柱 上 板 带 ２ ７ ０ ２ ４ ６ ２ ７ ８ ３ ６ ０ ２ ０ ９ ２ ４ ２ 当 ｋ ／ ｚ这 负 弯矩 ８ ４ ． ７ ． ｌ ． ６ ． ９ ． 济 叫。地 下 室 底 板 ， 一般 考 虑 水 浮 力 的影 响 ， 活荷 载 较
地下室无梁楼盖的设计方法探讨
地下室无梁楼盖的设计方法探讨地下室无梁楼盖的设计方法探讨在现代建筑中，地下室的应用越来越广泛。
地下室不仅可以作为仓储、车库等空间的利用，还可以作为商业、公共等建筑的重要部分。
而对于地下室的设计，无梁楼盖正成为一种趋势。
本文将从设计方法的角度来探讨地下室无梁楼盖。
一、无梁楼盖的优点无梁楼盖是指楼盖中没有横向的梁，而是采用了预应力钢筋混凝土板作为承载结构，能够达到更好的承载能力、抗震性以及美观度。
相比有梁楼盖，无梁楼盖的优点主要体现在以下几个方面。
1. 提高空间利用率无梁楼盖的设计将梁和板合二为一，从而达到了更小的截面、更高的跨度和更好的空间利用率。
2. 增强抗震性能无梁楼盖的整体性更强，可以有效地提高结构抗震性能，保证使用安全。
3. 美观度更高无梁楼盖可以减少结构的繁琐性，从而增加了建筑的美观度和艺术性。
二、无梁楼盖的设计方法1. 结构构型的设计无梁楼盖的设计是以结构构型为基础的，需要灵活运用混凝土板、预应力钢筋等材料，形成适合结构体系的构型，使得整个建筑物有更好的稳定性和承载力。
2. 构件的材料和设计混凝土楼盖板虽然是无梁的，但需要在设计时尽可能牢固，避免出现墙面开裂、板面掉块等情况。
同时，需要适当加强预应力钢筋的力度，保证整个楼盖能有足够的承载能力。
3. 设计结构节点结构节点是无梁楼盖设计中的重要环节，需要根据不同情况制定相应的节点设计方案。
在节点设计中，需要注意梁板之间的连接方式，以及板面和墙体之间的连接方式，避免出现因节点设计失误而引起的结构破坏。
三、无梁楼盖的应用案例目前，无梁楼盖的应用已经在许多建筑项目中得到了广泛的应用，如地铁站、商场、展馆等地下室空间。
其中，比较典型的是桥南地铁站，在设计中采用了无梁楼盖的结构，大大减少建筑材料的使用、缩短工期，同时保障了建筑的安全性和美观性。
四、总结无梁楼盖作为一种新型的地下室设计模式，优点显著，其在提高空间利用率、增强抗震性、提高美观度等方面都有着优异的表现。
地下室底板无梁楼盖的结构设计
地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛（特别是高层建筑），一般用作地下商场、停车场以及人防设施。
在多雨的广东地区，地下室底板经常承受水浮力作用，防水抗渗要求地下室底板板厚比较厚，板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系，楼面荷载直接由板传给柱及柱下基础。
无梁楼盖的特点是板厚比较厚，楼盖比较重，有利于提高结构的抗浮能力，在施工方面，采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，无梁楼盖在地下室底板的应用越来越广泛了，本文主要针对地下室底板无梁楼盖的设计，结合结构设计软件08版PKPM-SLABCAD，谈谈自己的一些设计心得。
一．由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级，根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板（基础）连接，底板（基础）视为侧壁的固定支承时，底板（基础）的厚度必须大于池壁，可根据地基的土质情况取1.2～1.5倍侧壁厚度，并将底板（基础）外挑；当侧壁与底板板厚一样时，底板可视为侧壁的弹性支座，对于外墙为悬臂式挡土墙，一般都按底板为池壁的固定支承，故相应部份的底板板厚需为侧壁厚度的1.2～1.5倍。
工程实例：工程概况：某工程位于中山东区，一层地下室车库，室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板，楼梯间外墙为悬臂构件。
暂定底板板厚300mm。
工程埋置深度H约为（-0.100）-（-3.3-0.300）＝3.5m,根据表4.1.4，底板的防水抗渗等级为P6；水头高度H1=(-0.300)-（-3.3-0.300）＝3.3m,根据表1，H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件，通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚，由于该工程地基土质较好，故该部份底板板厚t取450mm.二．板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制，向下力（自重、一般使用活荷载）控制和向上力（浮托力）控制两种主要工况。

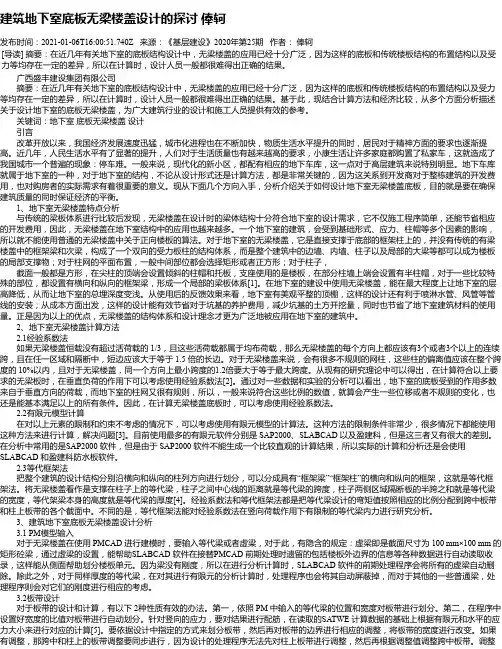

建筑地下室底板无梁楼盖设计的探讨俸轲
建筑地下室底板无梁楼盖设计的探讨俸轲发布时间：2021-01-06T16:00:51.740Z 来源：《基层建设》2020年第25期作者：俸轲[导读] 摘要：在近几年有关地下室的底板结构设计中，无梁楼盖的应用已经十分广泛，因为这样的底板和传统楼板结构的布置结构以及受力等均存在一定的差异，所以在计算时，设计人员一般都很难得出正确的结果。
广西盛丰建设集团有限公司摘要：在近几年有关地下室的底板结构设计中，无梁楼盖的应用已经十分广泛，因为这样的底板和传统楼板结构的布置结构以及受力等均存在一定的差异，所以在计算时，设计人员一般都很难得出正确的结果。
基于此，现结合计算方法和经济比较，从多个方面分析描述关于设计地下室的底板无梁楼盖，为广大建筑行业的设计和施工人员提供有效的参考。
关键词：地下室底板无梁楼盖设计引言改革开放以来，我国经济发展速度迅猛，城市化进程也在不断加快，物质生活水平提升的同时，居民对于精神方面的要求也逐渐提高。
近几年，人民生活水平有了显著的提升，人们对于生活质量也有越来越高的要求，小康生活让许多家庭都购置了私家车，这就造成了我国城市一个普遍的现象：停车难。
一般来说，现代化的新小区，都配有相应的地下车库，这一点对于高层建筑来说特别明显。
地下车库就属于地下室的一种，对于地下室的结构，不论从设计形式还是计算方法，都是非常关键的，因为这关系到开发商对于整栋建筑的开发费用，也对购房者的实际需求有着很重要的意义。
现从下面几个方向入手，分析介绍关于如何设计地下室无梁楼盖底板，目的就是要在确保建筑质量的同时保证经济的平衡。
1、地下室无梁楼盖特点分析与传统的梁板体系进行比较后发现，无梁楼盖在设计时的梁体结构十分符合地下室的设计需求，它不仅施工程序简单，还能节省相应的开发费用，因此，无梁楼盖在地下室结构中的应用也越来越多。
一个地下室的建筑，会受到基础形式、应力、柱帽等多个因素的影响，所以就不能使用普通的无梁楼盖中关于正向楼板的算法。

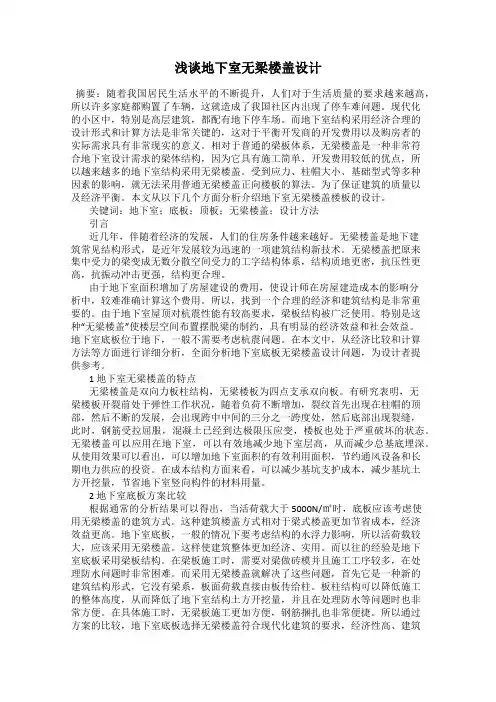

浅谈地下室无梁楼盖设计
浅谈地下室无梁楼盖设计摘要：随着我国居民生活水平的不断提升，人们对于生活质量的要求越来越高，所以许多家庭都购置了车辆，这就造成了我国社区内出现了停车难问题。
现代化的小区中，特别是高层建筑，都配有地下停车场。
而地下室结构采用经济合理的设计形式和计算方法是非常关键的，这对于平衡开发商的开发费用以及购房者的实际需求具有非常现实的意义。
相对于普通的梁板体系，无梁楼盖是一种非常符合地下室设计需求的梁体结构，因为它具有施工简单、开发费用较低的优点，所以越来越多的地下室结构采用无梁楼盖。
受到应力、柱帽大小、基础型式等多种因素的影响，就无法采用普通无梁楼盖正向楼板的算法。
为了保证建筑的质量以及经济平衡。
本文从以下几个方面分析介绍地下室无梁楼盖楼板的设计。
关键词：地下室；底板；顶板；无梁楼盖；设计方法引言近几年，伴随着经济的发展，人们的住房条件越来越好。
无梁楼盖是地下建筑常见结构形式，是近年发展较为迅速的一项建筑结构新技术。
无梁楼盖把原来集中受力的梁变成无数分散空间受力的工字结构体系，结构质地更密，抗压性更高，抗振动冲击更强，结构更合理。
由于地下室面积增加了房屋建设的费用，使设计师在房屋建造成本的影响分析中，较难准确计算这个费用。
所以，找到一个合理的经济和建筑结构是非常重要的。
由于地下室屋顶对杭震性能有较高要求，梁板结构被广泛使用。
特别是这种“无梁楼盖”使楼层空间布置摆脱梁的制约，具有明显的经济效益和社会效益。
地下室底板位于地下，一般不需要考虑杭震问题。
在本文中，从经济比较和计算方法等方面进行详细分析，全面分析地下室底板无梁楼盖设计问题，为设计者提供参考。
1 地下室无梁楼盖的特点无梁楼盖是双向力板柱结构，无梁楼板为四点支承双向板。
有研究表明，无梁楼板开裂前处于弹性工作状况，随着负荷不断增加，裂纹首先出现在柱帽的顶部，然后不断的发展，会出现跨中中间的三分之一跨度处，然后底部出现裂缝，此时，钢筋受拉屈服，混凝土已经到达极限压应变，楼板也处于严重破坏的状态。

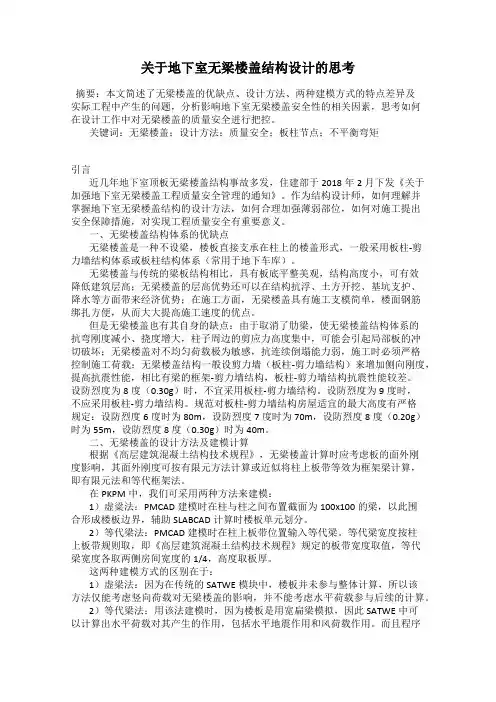

关于地下室无梁楼盖结构设计的思考
