FANUC 数控系统参数
FANUC 常用的系统参数
这一类参数用于设定各种插补方式下的启动停止时的加减速的方式， 以及在程序路径发生变化时（如出现转角、过渡等）进给速度的变化。 6、与程序编制相关的参数：参数号：3401~3460; 用于设置编程时的数据格式，设置使用的 G 指令格式、设置系统缺 省的有效指令模态等等和程序编制有关的状态。 7、与螺距误差补偿相关的参数：参数号：3620~3627； 我们知道，数控机床具有对螺距误差进行电气补偿的功能。在使用这 样的功能时，系统要求对补偿的方式、补偿的点数、补偿的起始位置、 补偿的间隔等等参数进行设置。 ADFT 1：进行自动漂移补偿。
76543210
TCW、CWM：S 模拟输出时输出符号，见附表 7。
附表 7 S 模拟输出时的输出符号
TCW CWM 输 出 的 符 号 0 0 M03，M04 均为正输出 0 1 M03，M04 均为负输出 1 0 M03 为正输出，M04 为
11
负输出 M03 为负输出，M04 为 正输出
ORCW 1：定向停车时 S 模拟输出 为负值。 0：定向停车时 S 模拟输出 为正值。 INHMN 1：带有菜单编辑功能时， 不显示菜单。 0：带有菜单编辑功能时，显示菜单。 （※此项功能在 OT—Mate 中无效） GOFC 1：指令刀补号为 0 时，刀具形状补偿也被取消。 0：指令刀补号为 0 时，刀具形状补偿不被取消。 GMOFS 1：刀具形状补偿用矢量处理，即随着刀具的移动进行。 0：刀具形状补偿通过坐标系的偏移进行补偿。 GOFU2 1：刀具形状补偿号 T 代码的上二位指定。 0：刀具形状补偿号 T 代码的下二位指定。 JHD 1：JOG 方式下手摇脉冲发生器有效。 0：JOG 方式下手摇脉冲发生器无效。
DOFSI 1：可进行刀具位置补偿量的直接输入。 0：不进行刀具位置补偿量的直接输入。 PRG9 1：程序号为 9000~9999 的子程序被保护，不能进行以下 编辑操作： ① 程序的清除。即使消除所有程序，9000 号以后的程序仍被保 留。 ② 程序的穿孔输出。即使所有的程序都穿孔输出，9000 号以后 的程序也不穿孔输出。 ③ 程序号的检索。 ④ 程序存储后的编辑。 ⑤ 程序的存储。程序不能通过 MDI 方式和纸带存入。 ⑥ 程序的比较。 0：程序号为 9000~9999 的子程序能被编辑。 OFFVY 1：即使 VRDY 信号先于 PRDY 信号输出，亦无伺服报 警。 0：如果 VRDY 信号先于 PRDY 信号输出，出现伺服报警。 EBCL 1：显示内存中的程序时，EOB 码用“*”表示。 0：显示内存中的程序时，EOB 码用“；”表示。 ISOT 1：通电后，即使不返回参考点，快移亦有效。 0：通电后，即使不返回参考点，快移才有效。
FANUC数控系统参数设定
FANUC数控系统参数设定FANUC数控系统是机械加工过程中最常用的数控系统之一，而系统参数的设定则是使用过程中非常重要的一部分。
在此文档中，我们将介绍FANUC数控系统中的参数设定相关知识，希望能给使用者提供帮助。
参数设定前的注意事项在进行FANUC数控系统参数设定之前，使用者需要注意以下几点：1.系统参数是FANUC数控系统非常重要的组成部分，因此任何未经授权的修改都有可能损害设备和操作人员的安全。
因此，在进行任何参数设定操作前，应该致电FANUC授权代表，或FANUC认证经销商，并遵循其指示进行操作。
2.在进行参数设定操作前，需要先将机械设备关闭，并将警告灯和警告声音断掉。
此外，机械设备的所有操作者都需要有足够的训练和资质，以保证操作的正确性和安全性。
3.在进行参数设定操作时，需要谨慎扫描每个菜单，以了解其用途和作用。
为了更好地理解FANUC数控系统参数设定的操作步骤，建议操作者提前学习系统手册，或进行FANUC技术认证考试。
FANUC数控系统参数设定步骤1.首先，在机械设备关闭的情况下，打开FANUC数控系统。
然后，在控制面板上按下“SETTING”按钮，进入设置菜单。
2.在设置菜单中，用户可以看到所有可用参数的列表。
这些参数按类别进行组合，以方便用户快速浏览和设置。
如下图所示：设置菜单设置菜单3.在设置菜单中，用户可以使用紫色的按键选择不同的菜单项，在每个菜单组中，用户可以看到所有可用参数的列表，并进行参数设定。
在某些情况下，一个菜单组中可能有过多的参数，这可能会影响用户的浏览体验。
针对此问题，用户可以使用“UP”和“DOWN”按键来上下滚动页面，以查看所有参数。
4.在需要修改参数的位置使用黄色按键(“POS”) , 选择想要修改的参数。
5.修改参数的值, 使用方向键 (或手写输入设备) 选择想要设置的值，修改完成后使用黄色按键 (。
FANUC数控系统参数设定
FANUC数控系统参数设定
FANUC数控系统是市场上非常常见的一种数控系统，其具有广泛的应用领域和强大的功能。
在使用FANUC数控系统时，我们可以根据需要对其参数进行设定和调整，以满足不同加工需求。
下面是关于FANUC数控系统参数设定的详细说明。
1.通用参数设定
FANUC数控系统的通用参数设定包括一些与机床性能和操作方式相关的参数。
通过调整这些参数，可以适应不同机床的需求。
例如，手轮倍率参数可以调整手轮转动对机床的影响程度，传动比参数可以调整伺服电机运动的速度和精度。
通用参数设定一般由设备厂家根据机床具体情况进行调整。
2.插补参数设定
FANUC数控系统的插补参数设定是用来控制数控系统的插补运算和插补算法的参数。
这些参数可以调整机床对复杂轮廓的处理能力和精度。
插补参数设定包括加速度和减速度参数、滤波参数、线性插补误差补偿参数等。
通过调整这些参数，可以提高机床的加工精度和效率。
3.工具补偿参数设定
FANUC数控系统的工具补偿参数设定是用来控制工具半径补偿和工具长度补偿的参数。
工具补偿参数设定包括刀具半径、工具长度、刀具补偿向量方向等参数。
通过调整这些参数，可以实现对不同工具的补偿，提高加工精度。
4.程序保护参数设定
5.通讯参数设定
总之，FANUC数控系统的参数设定可以根据实际加工需求进行灵活的
调整和配置，使数控系统更加适应不同的加工任务。
通过合理的参数设定，可以提高机床的加工精度和效率，保证加工质量。
同时，设定好的参数也
可以提高操作的安全性，保护程序的机密性。
FANUC数控系统参数设定
• 4.1300-1400有关工作区限制参数。 如：1320 各轴存储式行程检测1的正方向边
界的座标值
1321 各轴存储式行程检测1的负方向边 界的座标值
1
• 5.1400-1600有关速率参数。 如：1401#0=0从接通电源到返回参考点期间，
手动快速运行无效
1402#1=0JOG倍率有效 1410空运行速度 1420各轴快速速度 1422最大切削进给速度 1423各轴JOG速度 1424各轴手动快速移动速度 1425各轴回参考点FL速度 1430各轴最大切削进给速度。
2）全清后CNC页面的显示语言为英语， 用户可动态地进行语言切换。
3）按OFS/SET功能键 4）单击【+】，单击【LANGUAGE】， 按下后显示语言选择页面。选择显示的语
言种类为汉体（简体）
5）单击【操作】，显示操作菜单。 6）单击【APPLY】（确定）选择需要的 语言。语言切换成简体中文，设定完毕。
2018-6-26
1
24
• 3621 各轴负方向最远端的螺距误差补偿点的 号码0~1023
• 3622 各轴正方向最远端的螺距误差补偿点的 号码0~1023
• 3623 各轴螺距误差补偿倍率0~1023 • 3624 各轴的螺距误差补偿点的间距
FANUC数控系统主轴参数
FANUC数控系统主轴参数1. 主轴转速（Spindle Speed）主轴转速是指主轴每分钟旋转的圈数，通常以转/分钟（rpm）为单位。
FANUC数控系统通常具有高精度的主轴调速系统，可以根据加工要求调节主轴转速，以满足不同工件材料和加工方式的需求。
2. 主轴加速度（Spindle Acceleration）主轴加速度是指主轴从静止状态加速到设定转速时所需的时间。
在精密加工中，主轴加速度的快慢对加工质量、工件表面质量和主轴寿命都有重要影响。
FANUC数控系统通常具有大范围的主轴加速度调节功能，可以根据不同工艺要求进行调整。
3. 主轴减速度（Spindle Deceleration）主轴减速度是指主轴从设定转速减速到静止状态所需的时间。
主轴减速度的合理设置可以保证主轴停止后位置的精度，减少工件因主轴停转而产生的负面影响。
FANUC数控系统通常具有调整主轴减速度的功能，可以根据工件的要求和机床性能进行调整。
4. 主轴定位精度（Spindle Positioning Accuracy）主轴定位精度是指主轴停止后，在指定位置能够保持的精度。
在高精度加工中，主轴定位精度对工件的加工精度至关重要。
FANUC数控系统通常具有高精度的主轴定位控制系统，可以保证主轴在停止后的位置精度。
5. 主轴控制方式（Spindle Control Mode）主轴控制方式是指主轴的启停和转速控制方式。
FANUC数控系统通常具有多种主轴控制方式，如手动控制、自动控制、远程控制等。
不同的主轴控制方式可以满足不同的加工需求。
6. 主轴力矩（Spindle Torque）主轴力矩是指主轴旋转时所产生的力矩。
主轴力矩的大小决定了机床能够承受的加工负荷，对于大型工件的加工尤为重要。
FANUC数控系统通常可以根据加工要求调整主轴力矩，以适应不同的工作情况。
7. 主轴冷却方式（Spindle Cooling Method）主轴冷却方式是指主轴散热的方式。

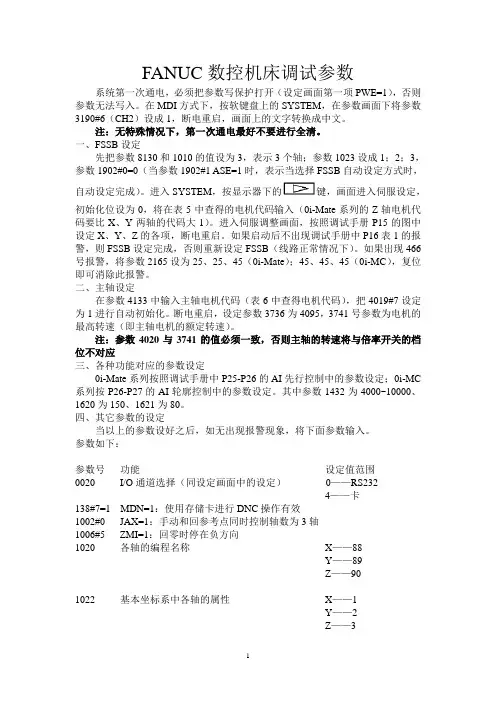

FANUC系统数控机床调试参数
FANUC数控机床调试参数系统第一次通电，必须把参数写保护打开（设定画面第一项PWE=1），否则参数无法写入。
在MDI方式下，按软键盘上的SYSTEM，在参数画面下将参数3190#6（CH2）设成1，断电重启，画面上的文字转换成中文。
注：无特殊情况下，第一次通电最好不要进行全清。
一、FSSB设定先把参数8130和1010的值设为3，表示3个轴；参数1023设成1；2；3，参数1902#0=0（当参数1902#1 ASE=1时，表示当选择FSSB自动设定方式时，自动设定完成）。
进入SYSTEM，按显示器下的键，画面进入伺服设定，初始化位设为0，将在表5中查得的电机代码输入（0i-Mate系列的Z轴电机代码要比X、Y两轴的代码大1）。
进入伺服调整画面，按照调试手册P15的图中设定X、Y、Z的各项，断电重启。
如果启动后不出现调试手册中P16表1的报警，则FSSB设定完成，否则重新设定FSSB（线路正常情况下）。
如果出现466号报警，将参数2165设为25、25、45（0i-Mate）；45、45、45（0i-MC），复位即可消除此报警。
二、主轴设定在参数4133中输入主轴电机代码（表6中查得电机代码），把4019#7设定为1进行自动初始化。
断电重启，设定参数3736为4095，3741号参数为电机的最高转速（即主轴电机的额定转速）。
注：参数4020与3741的值必须一致，否则主轴的转速将与倍率开关的档位不对应三、各种功能对应的参数设定0i-Mate系列按照调试手册中P25-P26的AI先行控制中的参数设定；0i-MC 系列按P26-P27的AI轮廓控制中的参数设定。
其中参数1432为4000~10000、1620为150、1621为80。
四、其它参数的设定当以上的参数设好之后，如无出现报警现象，将下面参数输入。
参数如下：参数号功能设定值范围0020 I/O通道选择（同设定画面中的设定）0——RS2324——卡138#7=1 MDN=1：使用存储卡进行DNC操作有效1002#0 JAX=1：手动和回参考点同时控制轴数为3轴1006#5 ZMI=1：回零时停在负方向1020 各轴的编程名称X——88Y——89Z——901022 基本坐标系中各轴的属性X——1Y——2Z——31023 各轴的伺服轴号X——1Y——2Z——31241 第二参考点的设定1300#2 存储式行程检测切换信号EXLM有效LMS=11320 机床正向软限位1321 机床负向软限位1401#4 进给率为0时快速移动停止RF0=11410 空运行速度5000mm/min1420 各轴快速移动速度8000 mm/min1421 各轴快速移动倍率的F0速度500 mm/min1422 最大切削进给速度6000 mm/min1423 各轴手动连续（JOG）进给速度1000 mm/min1424 各轴手动快速移动速度3000 mm/min1425 各轴返回参考点减速后（FL）的速度300 mm/min1622 插补后切削进给时间常数150 ms1624 插补后JOG进给时间常数20 ms1800#1 位置控制就绪信号PRDY接通之前，速度控制就绪信号VRDY先接通时，不出现伺服报警CVR=11821 各轴的参考计数器容量80001825 各轴的伺服位置环增益3000~50001851 各轴反向间隙补偿量2022 电机旋转方向（根据实际情况调整正负值）X——-111Y——111Z——1113003#0 互锁无效ITL=13003#2 各轴互锁无效ITX=13003#3 各轴方向互锁无效DIT=13003#5 限位开关零点触头接常闭DEC=0限位开关零点触头接常开DEC=13105#0 MDI方式显示DPF=13105#2 实际主轴速度和T代码显示DPS=13108#7 显示手动连续进给速度JSP=13111#0 显示伺服设定画面SVS=1 #1 显示主轴调整画面SPS=1#2 显示同步误差值是峰值SVP=13117#0 在程序检查画面显示打开或关闭主轴速度表和负载表SMS=13190#6 显示简体汉字CH2=13202#4 程序O9000~9999的编辑禁止（刀库用）NE9=13210加密3211解密3605#0 使用双向螺补功能BDP=13620~3627 螺距补偿的设定4077 主轴定位5001#5 刀具补偿用H代码TPH=1当5001#2 OFH=0时有效6071=6 当设为0时无效，M00不能调用9001~9009子程序6711加工零件数6712加工零件总数参数6711和6712的设定只有当6700#0 为0时有效7113 手轮进给倍率1008131#0 使用手轮进给HPG=1注：如果软键盘上的键值不对应，将参数3100#2置1，3100#3置0即可如果在手动和回参考点是不能同时控制3轴，将1002#0 JAX置1即可栅格量的调整：在诊断画面中，参数302号可以看到各轴的栅格量，最好应在4000~5000之间，栅格量的调整只要调整零点开关的位置当参数4020和3741不一致时，显示出来的主轴转速与主轴倍率选定的不对应攻丝参数设定5200#4（DOV）=1 刚性攻丝退刀时倍率有效（倍率值在参数NO.5211中设定）5200#5（PCP）=1 刚性攻丝不使用高速深孔攻丝循环5201#0（NIZ）=1 进行刚性攻丝的平滑处理5204#0（DGN）=1 在诊断画面上显示主轴和攻丝轴的偏差量的偏差值5210=29 指令刚性攻丝的M代码5211=200 刚性攻丝退刀时的倍率值5241=3000 刚性攻丝时主轴的最高转速（第1档）5242=3000 刚性攻丝时主轴的最高转速（第2档）5243=3000 刚性攻丝时主轴的最高转速（第3档）5261=2000 主轴和攻丝轴的直线加减速时间常数（第1档）5262=2000 主轴和攻丝轴的直线加减速时间常数（第2档）5263=2000 主轴和攻丝轴的直线加减速时间常数（第3档）5280=1000 刚性攻丝时主轴和攻丝轴的位置控制回路增益5300=20 刚性攻丝时攻丝轴的到位宽度5301=20 刚性攻丝时主轴的到位宽度5310=32000 刚性攻丝时攻丝轴移动时位置偏差的极限值5311=32000 刚性攻丝时主轴移动时位置偏差的极限值5312=800 刚性攻丝中攻丝轴停止时的位置偏差极限值5313=800 在刚性攻丝中主轴停止时的位置偏差极限值5314=32000 在刚性攻丝中攻丝轴移动时位置偏差的极限值。
FANUC数控系统参数表
1．显示和编辑3102/3 CHI 汉字显示O O3104/3 PPD 自动设坐标系时相对坐标系清零O O3104/4 DRL 相对位置显示是否包括刀长补偿量O O3104/5 DRC 相对位置显示是否包括刀径补偿量O O3104/6 DRC 绝对位置显示是否包括刀长补偿量O O3104/7 DAC 绝对位置显示是否包括刀径补偿量O O3105/0 DPF 显示实际进给速度O O3105/ DPS 显示实际主轴速度和T代码O O3106/4 OPH 显示操作履历O O3106/5 SOV 显示主轴倍率值O O3106/7 OHS 操作履历采样O O3107/4 SOR 程序目录按程序序号显示O O3107/5 DMN 显示G代码菜单O O3109/1 DWT 几何/磨损补偿显示G/W O O3111/0 SVS 显示伺服设定画面O O3111/1 SPS 显示主轴调整画面O O3111/5 OPM 显示操作监控画面O O3111/6 OPS 操作监控画面显示主轴和伺服电机的速度O O 3111/7 NPA 报警时转到报警画面O O3112/0 SGD 波形诊断显示生效（程序图形显示无效）O O 3112/5 OPH 操作履历记录生效O O3122 操作履历画面上的时间间隔O O3203/7 MCL MDI方式编辑的程序是否能保留O O3290/0 WOF 用MDI键输入刀偏量O O3290/2 MCV 用MDI键输入宏程序变量O O3290/3 WZO 用MDI键输入工件零点偏移量O O3290/4 IWZ 用MDI键输入工件零点偏移量(自动方式) O 3290/7 KEY 程序和数据的保护键O O2．编程参数3202/0 NE8 O8000—8999程序的保护O O3202/4 NE9 O9000—9999程序的保护O O3401/0 DPI 小数点的含义O O3401/4 MAB MDI方式G90/G91的切换O3401/5 ABS MDI方式用该参数切换G90/G91 O3．螺距误差补偿3620 各轴参考点的补偿号O O3621 负方向的最小补偿点号O O3622 正方向的最大补偿点号O O3623 螺补量比率O O3624 螺补间隔O O4．刀具补偿3109/1 DWT G,W分开O O3290/0 WOF MDI设磨损值O O3290/1 GOF MDI设几何值O O5001/0 TCL 刀长补偿A，B，C O5001/1 TLB 刀长补偿轴O5001/2 OFH 补偿号地址D，H O5001/5 TPH G45-G48的补偿号地址D，H O5002/0 LD1 刀补值为刀号的哪位数O5002/1 LGN 几何补偿的补偿号O5002/5 LGC 几何补偿的删除O5002/7 WNP 刀尖半径补偿号的指定O5003/6 LVC/LVK 复位时删除刀偏量O O5003/7 TGC 复位时删除几何补偿量（#5003/6=1）O 5004/1 ORC 刀偏值半径/直径指定O5005/2 PRC 直接输入刀补值用PRC信号O5006/0 OIM 公/英制单位转换时自动转换刀补值O O 5013 最大的磨损补偿值O5014 最大的磨损补偿增量值O5．主轴参数3701/1 ISI 使用串行主轴O O3701/4 SS2 用第二串行主轴O O3705/0 ESF S和SF的输出O O3705/1 GST SOR信号用于换挡/定向O3705/2 SGB 换挡方法A，B O3705/4 EVS S和SF的输出O3706/4 GTT 主轴速度挡数（T/M型）O3706/6,7 CWM/TCW M03/M04的极性O O3708/0 SAR 检查主轴速度到达信号O O3708/1 SAT 螺纹切削开始检查SAR O3730 主轴模拟输出的增益调整O O3731 主轴模拟输出时电压偏移的补偿O O3732 定向/换挡的主轴速度O O3735 主轴电机的允许最低速度O3736 主轴电机的允许最低速度O3740 检查SAR的延时时间O O3741 第一挡主轴最高速度O O3742 第二挡主轴最高速度O O3743 第三挡主轴最高速度O O3744 第四挡主轴最高速度O3751 第一至第二挡的切换速度O3752 第二至第三挡的切换速度O3771 G96的最低主轴速度O O3772 最高主轴速度O O4019/7 主轴电机初始化O O光栅生效NO.1815.1=1 FSSB开放相应接口。
发那科0iC数控系统参数
PRM3102#3 繁体汉语 PRM3190#6 简体中文
参数分类
• 通讯接口 • 轴控制/设定单位〔1000〕 • 坐标系〔1200〕 • 进给速度〔1400〕 • 伺服参数〔1800、2000〕 • DI/DO参数〔3000〕 • 显示及编辑〔3100〕 • 编程〔3400〕 • 螺距误差补偿〔3600〕 • 主轴控制〔3700、4000〕 • 有关加工运行〔5000、6000、7000〕 • 〔固定循环、刀具补偿、图形显示等〕 • 有关FSOI根本功能的参数〔8100〕 • 其他参数
高分辨率设定
参数号 2000#0
设定单位：1/1000mm000mm
闭环
半闭环
1
1
外装检测器
1815 00100010 00100000 00100010 00100000
速度反馈脉冲 2023
8192
8192
819
819
位置反馈脉冲 2024
NS
12500
NS/10
参数设定帮助引导方法
伺服设定〔AXIS SETTING〕 项，伺服设定有二种画面， 一般常用的如图画面所示。
在参数设定帮助画面，选 择至伺服设定菜单，按 ［〔操作〕］软键，再按 ［选择］软键，进入伺服 设定画面，再按软键扩展 ［>］键，再按［切换］软 键，进入伺服设定画面。 根据机床要求设定伺服参 数，如下图。
轴设定〔进给速度〕
PRM1424 各轴的手动快速运行速度 标准设定：5000/10000
PRM1425 各轴回零的FL速度 标准设定：400
轴设定〔加/减速〕
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fanuc系统参数一．16系统类参数1．SETTING 参数参数号符号意义16-T 16-M0/0 TVC 代码竖向校验O O0/1 ISO EIA/ISO代码O O0/2 INI MDI方式公/英制O O0/5 SEQ 自动加顺序号O O2/0 RDG 远程诊断O O3216 自动加程序段号时程序段号的间隔O O2．RS232C口参数20 I/O通道（接口板）：0,1: 主CPU板JD5A2: 主CPU板JD5B3: 远程缓冲JD5C或选择板1的JD6A(RS-422) 5: Data Server10 :DNC1/DNC2接口O O100/3 NCR 程序段结束的输出码O O100/5 ND3 DNC运行时:读一段/读至缓冲器满O OI/O 通道0的参数:101/0 SB2 停止位数O O101/3 ASII 数据输入代码:ASCII或EIA/ISO O O 101/7 NFD 数据输出时数据后的同步孔的输出O O 102 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器）O O103 波特率：10：480011：960012：19200 O OI/O 通道1的参数:111/0 SB2 停止位数O O111/3 ASI 数据输入代码:ASCII或EIA/ISO O O 111/7 NFD 数据输出时数据后的同步孔的输出O O 112 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器）O O113 波特率：10：480011：960012：19200 O O其它通道参数请见参数说明书。
