多孔冲孔模设计_毕业设计
多孔冲孔模设计目录第一章冲压件工艺性分析 (1)1.1 冲裁件的工艺性 (1)1.2 冲裁过程分析 (3)第二章计算冲压力 (6)2.1 计算冲压力，卸料力和推件力 (6)2.2 确定模具压力中心 (8)第三章模具具体尺寸计算 (10)3.1 模具的加工工艺过程 (10)3. 2 计算凸凹模刃口尺寸 (14)3.3 凸模和凹模的结构设计 (14)3.4 模具总体设计及主要零部件设计 (17)第四章冲压设备和模具的装配 (19)4.1冲压设备的选择 (19)4.2模具的装配 (20)设计小结 (23)参考文献 (24)第一章冲压件工艺性分析1.1 冲裁件的工艺性冲裁件的工艺性是指冲裁件对冲裁工艺的适应性，即冲裁工艺的难易程度。
良好的冲裁工艺性，是指在满足冲裁件使用要求的前提下，能以最简单、最经济的冲裁方式加工出来。
因此，在编制冲压工艺规程和设计模具之前，应从工艺角度分析冲件设计得是否合理，是否符合冲裁的工艺要求。
冲裁件的工艺性主要包括冲裁件的结构、尺寸、精度、断面粗糙度、材料等几个方面。
（1）冲裁件的形状力求简单、规则，有利于材料的合理利用，以便节约材料，减少工序数目，提高模具寿命，降低冲裁件成本。
（2）冲裁件的内、外形转角处要尽量避免尖角，应以圆弧过渡，以便于模具加工，减少热处理开裂，减少冲裁时尖角处的崩刃和过快磨损。
（3）尽量避免冲裁件上出现过于窄长的凸出悬臂和凹槽，否则会降低模具寿命和冲裁件质量。
一般情况下，悬臂和凹槽的宽度b≥1.5t(t为料厚，当料厚t﹤1㎜时，按t=1㎜计算)；当冲件材料为黄铜、铝、软钢时，b≥1.2t;当冲件材料为高碳钢时，b≥2t。
悬臂和凹槽的长度l≤5b。
（4）冲孔时，因受凸模强度的限制，孔的尺寸不应太小。
冲孔的最小尺寸取决于材料性能、凸模强度和模具结构等因素。
（5）冲裁件的孔与孔之间、孔与边缘之间的距离，受模具强度和冲裁件质量的制约，其值不应过小，一般要求c≥(1～1.5)t,c,≥(1.5～2)t。
（6）冲裁件的材料冲压所用的材料，不仅要满足使用要求，还应满足冲压工艺要求和后续加工要求。
冲压工艺对材料的基本要求有：（1）对冲压成形性能的要求对于成形工序，为了有利于冲压变形和制件质量的提高，材料应具有良好的冲压成形功能，即应有良好的抗破裂性、良好的贴模性和定形性。
对于分离工序，则要求材料具有一定的塑性。
（2）对表面质量的要求材料的表面应光洁、平整，无缺陷损伤。
表面质量好的材料，冲压时不易破裂，不易擦伤模具，制件的表面质量也好。
（3）对材料厚度公差的要求材料的厚度公差应符合国家标准。
因为一定的模具间隙适用于一定厚度的材料，材料厚度公差太大，不仅直接影响制件的质量，还将导致废品的出现。
在校正弯曲、整形等工序中，有可能因厚度方向的正偏差过大而引起模具或压力机的损坏。
1．2冲裁过程分析1.2.1冲裁是利用模板使板料产生相互分离的冲压工序。
1.2.2冲裁工序的种类很多，常用的有切断、落料、冲孔、切边、切口、剖切等。
但一般来说，冲裁主要是指落料和冲孔。
从板料上沿封闭轮廓冲下所需形状的工件或工序件叫落料；从工序件上冲出所需形状的孔（冲去部分为废料）叫冲孔。
例如冲制一平面垫圈，冲其外形的工序是落料，冲其内孔的工序是冲孔。
冲裁是冲压工艺中最基本的工序之一，它既可以直接冲出成品零件，又可为弯曲、拉深和成形等其它工序制备毛坯，因此在冲压加工中应用非常广泛。
1.2.3冲裁变形过程了解和掌握冲裁变形规律，有利于冲裁工艺与冲裁模设计，有利于控制冲件质量。
在凸、凹模间隙正常，刃口锋利的情况下，冲裁变形过程可分为三个阶段（1）弹性变形阶段凸模开始接触板料并下压时，凸模与凹模刃口周围的板料产生应力集中，使材料产生弹性压缩、弯曲、拉深等复杂的变形，板料约微挤入凹模洞口。
此时，凸模下的材料约有弯曲，凹模上的材料则向上翘。
间隙越大，弯曲和上翘越严重。
随着凸模继续压入，直到材料内的应力达到弹性极限，弹性变形阶段结束。
（2）塑性变形阶段随着凸模继续压入，板料内的应力达到屈服点，板料与凸模和凹模的接触处产生塑性剪切变形。
凸模切入板料，板料挤入凹模洞口。
在板料剪切面的边缘由于弯曲、拉伸等作用形成塌角，同时由于塑性剪切变形，在切断面上形成一小段光亮且与板面垂直的断面，纤维组织产生更大的弯曲和拉伸变形。
随着凸模的下压，应力不断加大，直到分离变形区的应力达到抗剪强度，塑性变形阶段结束。
（3）断裂分离阶段板料的应力达到抗剪强度后，凸模再向下压，则在板料与凸模、凹模的刃口接触处分别产生裂纹，随着凸模下压，裂纹逐渐扩大并向材料内延伸。
当上、下裂纹重合时，板料便被分离。
凸模再下压，将已分离的材料克服摩擦阻力从板料中推出，完成冲裁过程。
由上述冲裁过程的分析可知，冲裁过程的变形是很复杂的。
冲裁变形区为凸、凹模刃口连线的周围材料部分，其变形性质是以塑性剪切变形为主，还伴随有拉深、弯曲与横向挤压等变形。
所以冲裁件及废料的平面常有翘曲现象。
（4）冲裁件断面特征在正常的冲裁工作条件下，由凸模刃口出发的剪裂缝与由凹模刃口出发的剪裂缝是重合的。
冲裁件的断面不很整齐，仅短短的一段光亮带式柱体。
若不计弹性变形的影响，则板料孔的光亮柱体部分尺寸，近似等于凸模尺寸；落料的光柱体部分，近似等于凹模尺寸。
对于板料孔，决定与轴类零件配合性质的是它的最小尺寸，即其光柱体部分尺寸；对于落料孔，决定于孔类零件配合性质的是它的最大尺寸，也是它的光柱体部分尺寸。
本论文进行多孔冲孔模设计，工件简图：如图1所示，生产批量：大批量材料：08钢，材料厚度：2㎜。
图1 工件简图由工件简图可见，该工件的加工涉及到落料、拉深、冲孔三种工序内容。
根据变形特点，对于带孔的拉深件，尤其是￠5㎜孔到直壁的距离较近，一般应先拉深后冲孔。
因此，本例所设计的模具为在落料和拉深之后使用的冲孔模。
对于所冲小孔￠5㎜，查表得，一般冲孔模对该种材料可以冲压的最小孔径为d≥t,t=2㎜,因而￠5㎜孔符合工艺要求。
对于孔心距35±0.1mm,查表得，一般精度模具可达到的两孔中心距离公差为±0.1mm，因而符合尺寸精度工艺要求。
由图可知，最小孔边距为：b≥3㎜,b1≥2㎜。
而零件上各孔的孔边距均大于最小孔边距。
以上各项分析，均符合冲裁工艺要求，故可采用多孔冲裁模进行加工。
第二章计算冲压力在冲裁过程中，冲压力是冲裁力、卸料力、推件力和顶件力的总称。
冲压力是选择压力机、设计冲裁模和校核模具强度的重要依据。
本模具采用弹性卸料板2.1计算冲压力、卸料力和推件力2.1.1 冲裁力冲裁力是冲裁过程中凸模对板料施加的压力。
在冲裁过程中，冲裁力是随凸模进入板料的深度（凸模行程）而变化的。
影响冲裁力的主要因素有材料的力学性能、厚度、冲件轮廓周长及冲裁间隙、刃口锋利程度与表面粗糙度等值等。
综合考虑上述影响因素，冲压力是选择压力机的主要依据，也是设计模具所必须的数据。
对于普通平刃口的冲裁，其冲裁力F可按下式计算：F=KLtτ式（1）式中 F-冲裁力（N）；L-冲裁周边长度（㎜）；t-材料厚度（㎜）；τ-材料抗剪强度（MPa）；K-考虑到刃口钝化、间隙不均匀、材料力学性能与厚度波动等因素而增加的安全系数，一般取K=1.3.为计算方便，也可以使用材料的抗拉强度进行计算：式（2）F=Ltбb-材料的抗拉强度（MPa）。
式中бb对于同一种材料，抗拉强度与抗剪强度关系为≈1.3τ式（3）бb为降低冲裁力，提高模具寿命，将多凸模作阶梯形布置，小孔4-￠5mm做得短些，大孔3-￠18mm和25×R5㎜长槽做得长些。
其小孔层和大孔层的高度差H=t=2㎜。
小孔层： F1Lt=62㎜×2㎜×380MPa=47.7×103N 大孔层： L=〔3π×18+2×（π×5+25）〕㎜=251㎜F2=251㎜×2㎜×380MPa=191×103NF=F1+F2=238.7×103N因为 F2﹥F1所以，选择冲床时的冲裁力为F2。
2.1.2卸料力当冲裁结束时，由于材料的弹性回复及摩擦的存在，从板料上冲压下的部分会梗塞在凹模空口内，而冲裁剩下的材料则会紧箍在凸模上。
为使冲裁工作继续进行，必须将箍在凸模上和卡在凹模内的材料（冲件或废料）卸下而推出。
F=K卸F式（4）查表2-15，取K卸=0.05故 F卸=0.05×238.7×103N2.1.3 推件力F推=nK推F 式（5）选择图2-17b的凹模刃形式，取h=6㎜,则n=h/t=6㎜/2㎜=3个查表2-15，K推=0.05故F推=3×0.05×238.7×103N=35.8×103N卸料力、推件力合顶件力是从压力机和模具的卸料、推件和顶件装置中获得的，所以在选择压力机的公称压力和设计冲模时，应分别予以计算。
影响这些力的因素较多，主要有材料的力学性能与厚度、冲件形状与尺寸、冲模间隙与凹模孔口结构，排样时搭边的大小及润滑情况等。
2.1.4 总冲压力的计算在计算压力机所需总压力时，须加上推件力。
如果采用橡皮、弹簧或气动卸料器时，也须加上这些缓冲装置的压缩力。
采用刚性卸料装置时：F总=F+Fx式（6）采用弹性卸料装置时：F总=F+Fx+Ft或F总=F+Fx+Fd式（7）选择冲床时的总冲压力：F总=F2+F卸+F推=238.7Kn2.2 确定模具压力中心2.2.1 冲裁力合力的作用点称为模具的压力中心。
为保证冲模平衡的工作，冲模的压力中心必须通过模柄轴线，且和压力机滑块的中心线相重合。
模具压力中心的确定，在冲裁大型复杂形状工件、多凸模冲裁及两许冲裁时尤为重要。
冲裁力的压力中心和冲裁件的重心不同，它是指冲裁力合力作用中心，与冲裁力的大小及位置有关。
而工件的重心则取决于工件形状及其质量分布。
只有当工件具备中心形状对称时，其压力中心才能与重心重合。
画出工件形状，把冲裁周边分为基本线段，并选定坐标系xOy,如图2所示。
图2 压力中心L1=5π=15.7 x1=-29 y1=-16L2=15.7 x2=20 y1=-23L3=15.7 x3=24 y3=23L4=15.7 x4=-20 y4=23L5=18π=56.52 x5=0 y5=25L6=-17.5 x6=-17.5 y6=3L7=56.52 x7=17.5 y7=7L8=81.4 x8=0 y8=-15Xe =l1x1+l2x2+…+l8x8/l1+l2+…+l8=-0.25mm 式（8）Yc =l1y1+l2y2+…+l8y8/l1+l2+…+l8=2.04mm 式（9第三章模具具体尺寸计算3.1 模具的加工工艺过程由工件简图可见，该工件的加工涉及到落料、拉深、冲孔三种工序内容。
多孔冲压课程设计
多孔冲压课程设计一、课程目标知识目标：1. 学生能够理解多孔冲压的基本概念，掌握其工作原理及在工业生产中的应用。
2. 学生能够掌握多孔冲压模具的结构特点及其设计要点，了解不同类型的多孔冲压模具。
3. 学生能够了解并掌握多孔冲压材料的选择原则及加工过程中的工艺参数。
技能目标：1. 学生能够运用多孔冲压知识，独立完成简单多孔冲压模具的设计。
2. 学生能够运用多孔冲压工艺，进行金属板材的加工，制作出符合要求的零件。
3. 学生能够分析多孔冲压过程中可能出现的问题，并提出相应的解决方法。
情感态度价值观目标：1. 培养学生热爱劳动，尊重工匠精神，提高对工业生产过程中多孔冲压技术的认识。
2. 培养学生具备团队协作精神，提高沟通与交流能力，为将来从事相关工作打下基础。
3. 培养学生关注工业发展，增强环保意识，认识到多孔冲压技术在节能减排方面的意义。
课程性质：本课程属于工程技术类课程，以实践操作为主，理论讲授为辅。
学生特点：学生具备一定的机械基础知识，动手能力强，对新技术和新工艺具有浓厚兴趣。
教学要求：结合实际工业生产案例，注重理论与实践相结合，提高学生的实际操作能力。
在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。
通过课程学习，使学生能够掌握多孔冲压技术的基本知识和操作技能，为未来从事相关工作奠定基础。
二、教学内容1. 多孔冲压技术基本概念：包括多孔冲压的定义、分类及其在工业生产中的应用。
- 教材章节：第一章第一节2. 多孔冲压模具设计：介绍多孔冲压模具的结构、类型及设计要点。
- 教材章节：第二章3. 多孔冲压材料选择与加工工艺：讲解多孔冲压材料的选择原则，分析加工过程中的工艺参数。
- 教材章节：第三章4. 多孔冲压模具设计实践：指导学生完成简单多孔冲压模具的设计。
- 教材章节：第四章5. 多孔冲压操作与质量控制：介绍多孔冲压设备的使用方法，分析常见问题及解决措施。
- 教材章节：第五章6. 多孔冲压技术在工业生产中的应用案例分析：通过实际案例，展示多孔冲压技术在工业生产中的应用。

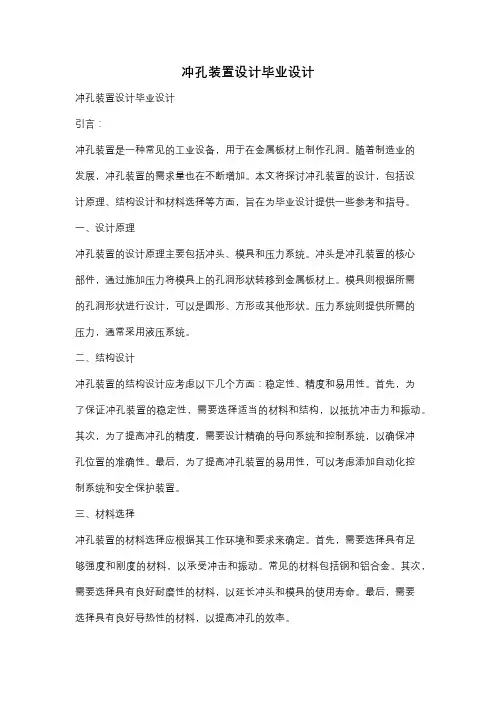

冲孔装置设计毕业设计
