沥青路面常见病害成因分析及防治对策
沥青路面常见病害成因分析及防治对策摘要：随着我国近年来沥青路面的增多，沥青路面早期病害也越来越引起人们的重视。
笔者通过多年对高速公路养护维修施工的实践经验，现对沥青路面常见的病害成因及防治作简单叙述。
关键词：沥青路面；病害；防治一．横向裂缝1.现象裂缝与路中心线基本垂直，缝宽不一，缝长有贯穿整个路幅的，也有部分路幅的。
2.原因分析（1）施工缝未处理好，接缝不紧密，结合不良。
（2）沥青未达到适合于本地区气候条件和使用要求的质量标准，致使沥青面层温度收缩或温度疲劳应力（应变）大于沥青混合料的抗拉强度（应变）。
（3）半刚性基层收缩裂缝的发射缝。
（4）桥梁、涵洞或通道二侧的填土产生固结或地基沉降。
3．预防措施（1）合理组织施工，摊铺作业连续进行，减少冷接缝。
冷接缝的处理，应先将已摊铺带边缘切割整齐、清除碎料，然后用热混合料敷贴接缝处，使其预热软化；铲除敷贴料，对缝壁涂刷0.3－0.6kg/m2改性粘结材料（XJB、克莱孚等），再铺筑新混合料。
（2）充分压实横向裂缝。
碾压时，压路机在已压实的横幅上，钢轮伸入新铺层15cm，每压一遍向新铺层移动15－20cm，直到压路机全部在新铺层为止，再改为纵向碾压。
（3）根据《沥青路面施工及验收规范》（GB50092）要求，按本地区气候条件和道路等级选取适用的沥青类型，以减少或消除沥青面层温度收缩裂缝。
采用优质沥青更有效。
（4）桥涵两侧填土充分压实或进行加固处理；工后沉降严重地段事前应进行软土地基处理和合理的路基施工组织。
4.治理方法（1）为防止雨水由裂缝渗透至路面结构，对于细裂缝（2－5mm）可用改性粘结材料灌缝，对大于5mm的粗裂缝，可用改性沥青粘结材料灌缝，灌缝前，须清除缝内、缝边碎粒料、垃圾，并使缝内干燥，灌缝后，表面撒上粗砂或3－5mm石屑。
二．纵向裂缝1．现象裂缝走向基本与行车方向平行，裂缝长度和宽度不一。
2．原因分析（1）前后摊铺幅相接处的冷接缝未按有关规范要求认真处理，结合不紧密而脱开。
（2）纵向沟槽回填土压实质量差而发生沉陷。
（3）拓宽路段的新老路面交界处沉降不一。
3．预防措施（1）采用全路幅一次摊铺，如分幅摊铺时，前后幅应紧跟，避免前摊铺幅混合料冷却后才摊铺后半幅，确保热接缝。
（2）如无条件全路幅摊铺时，上、下层的施工纵缝应错开15cm以上。
前后幅相接处为冷接缝时，应先将已施工压实完的边缘斜部分切除，切线须顺直，侧壁要垂直，清除碎料后，宜用热混合料敷贴接缝处，使之预热软化，然后铲除敷贴料，并对侧壁涂刷0.3-0.6kg/m2粘层沥青，再摊铺相邻路幅。
摊铺时控制好松铺系数，使压实后的接缝结合紧密、平整。
（3）沟槽回填土应分层填筑、压实，压实度必须达到要求。
如符合质量要求的回填土来源或压实有困难时，须做特殊处理，如采用黄沙、砾石砂或有自硬性的高钙粉煤灰或热闷钢渣等。
（4）拓宽路段的基层厚度和材料须与老路面一致，或稍厚。
土路基应密实、稳定。
铺筑沥青面层前。
新老路面接缝宜用热烙铁烫密。
4．治理方法2－5mm的裂缝可用改性乳化沥青灌缝，大于5mm的裂缝可用改性沥青（如SBS改性沥青）灌缝，灌缝前，须先清除缝内、缝边碎粒料、垃圾，并使缝内干燥，灌缝后，表面撒上粗砂或3－5mm石屑。
三、网状裂缝1．现象裂缝纵横交错，缝宽1mm以上，缝距40cm以下，1m2以上。
2．原因分析（1）路面结构中央有软化层或泥灰层，粒料层松动，水稳性差。
（2）沥青与沥青混合料质量差，延度低，抗裂性差。
（3）沥青层厚度不足，层间粘结差，水分渗入，加速裂缝的形成。
3．预防措施（1）沥青面层摊铺前，对下卧层应认真检查，及时清除泥灰，处理好软弱层，保证下卧层稳定，并宜喷洒0.3-0.6kg/m2粘层沥青。
（2）原材料质量和混合料质量严格按《沥青路面施工及验收规发》（GB50092）的要求进行选定、拌制和施工。
（3）沥青面层各层应满足最小施工厚度的要求，保证上下层的良好连接；并从设计施工养护上采取措施有效地排除雨后结构层内积水。
（4）路面结构设计应做好交通量调查和预测工作。
使路面结构组合与总体强度满足设计使用期限内交通荷载要求。
上基层必须采用水稳定性良好的有粗粒料的石灰、水泥稳定类材料。
4治理方法（1）如夹有软弱层或不稳定结构层时，应将其铲除，如因结构层积水引起网裂时，铲除面层后，需加设将路面渗透水排出至路外的排水设施，然后再铺筑新混合料。
（2）如强度满足要求，网状裂缝出自沥青面层厚度不足时，可采用铣刨网裂的面层后加铺新料来处理，加铺厚度按现行设计规范计算确定；如在路面上加罩，为减轻反射裂缝，可采用各种“防反”措施进行处理。
（3）由于路基不稳定导致路面网裂时，可采用石灰或水泥处理路基，或注浆加固处理，深度可根据具体情况确定，一般为20－40cm。
消石灰用量5％－10％，或水泥用量4％－6％。
待土路基处理稳定后，再重做基层、面层。
（4）由于基层软弱或厚度不足引起路面网裂时，可根据情况，分别采取加厚、调换或综合稳定的措施进行加强。
水稳定性好、收缩性小的半刚性材料是首选基层。
基层加强后，再铺筑沥青面层。
四、反射裂缝1．现象基层产生裂缝后，在温度和行车荷载作用下，裂缝将逐渐反射到沥青层表面，路表面裂缝的位置形状与基层裂缝基本相似，对于半刚性基层以横向裂缝居多，对于在柔性路面上加罩的沥青结构层，裂缝形式不一，取决于下卧层。
2．原因分析（1）半刚性基层收缩裂缝的反射裂缝。
（2）在旧路面上加罩沥青面层后原路面上已有裂缝包括水泥混凝土路面的接缝的反射。
3.预防措施（1）采用有效措施减少半刚性基层收缩裂缝（2）在旧路面加罩沥青路面结构层前，可铣刨原路面后再加罩，或采用铺设土工织物、玻纤网后再加罩，以延缓反射裂缝的形成4．治理方法（1）缝宽小于2mm时，可不作处理。
（2）缝宽大于2mm时，可采用改性乳化沥青或改性沥青（如SBS改性沥青）灌缝，灌缝前，须先清除缝内、缝边碎粒料、垃圾，并使缝内干燥，灌缝后，表面撒上粗砂或3－5mm石屑。
五、唧浆1．现象基层的粉、细料浆水从面层裂缝或从多空隙率面层的空隙处析出，雨后路表面呈淡灰色。
2．原因分析（1）基层用料不当，或拌和不匀，细料过多，由于其水稳性差，遇水后软化，在行车作用下浆水上冒。
（2）低温季节施工的半刚性基层，强度增长缓慢，而路面开放交通过早，在行车与雨水作用下使基层表面粉化，形成浆水。
（3）冰冻地区的基层，冬季水分积聚成冰，春水解冻时翻浆。
（4）沥青面层厚度较薄，空隙率较大，未设置下封层和没有采取结构层内排水措施，促使雨水下渗，加速翻浆的形成。
（5）表面处治和灌入式面层竣工初期，由于行车作用次数不多，结构层尚未达到应有密实度就遇到雨季，使渗水增多，基层翻浆。
3．预防措施（1）采用含粗粒料的水泥、石灰、粉煤灰稳定类材料作为高等级道路的上基层。
粒料级配应符合要求，细料含量要适当。
（2）在低温季节施工时，石灰稳定类材料可渗入早强剂，以提高其早期强度。
（3）根据道路等级和交通量要求，选择合适的面层类型和适当厚度。
沥青混凝土面层宜采用二层式或三层式，其中一层须采用密级配。
当各层均为沥青碎石时，基层表面必须做下封层，沥青路面各层的混合料类型可参见附录I选定。
（4）设计时，对空隙率较大，易渗水的路面应考虑设置排除结构层内积水的结构措施。
（5）表面处治和灌入式面层经施工压实后，空隙率仍然较大，需要有较长时间借助行车进一步压密成型，因此，这两种类型面层宜在热天或少雨季节施工。
4．治理方法（1）采取切实措施，使路买排水顺畅，及时清除雨水进水孔垃圾，避免路面积水和减少雨水下渗。
（2）对轻微翻浆路段，将面层挖除后，清除基层表面软弱层，施设下封层后铺筑沥青面层。
（3）对严重翻浆路段，将面层、基层挖除，如涉及路基，还要对路基处理之后，铺筑水稳性好，含有粗骨料的半刚性材料做基层，用适宜的沥青结构层进行修复，并做好排除路面结构层内积水的技术措施。
六、车辙1．现象路面在车辆荷载作用下轮迹处下陷，轮迹两侧往往伴有隆起，形成纵向带状凹槽，在实施渠化交通的路段或停刹车频率较高的路段较宜出现。
2．原因分析（1）沥青混合料热稳定性不足，矿料级配不好，细集料偏多，集料未形成嵌锁结构；沥青用量偏高，沥青针入度偏大或沥青质量不好。
（2）沥青混合料面层施工时未充分压实，在车辆反复荷载作用下，轮迹处被进一步压密，而出现下陷。
（3）基层或下卧层软弱或未充分压实，在行车荷载作用下，继续压密或产生剪切破坏。
3．预防措施（1）粗集料应粗糙具有较多的破碎列面。
密级配沥青混凝土中的粗集料应形成良好的骨架作用，细集料充分填充空隙，沥青混合料稳定度及流值等技术指标应满足规范要求，高等级道路应进行车辙试验检验，动稳定度对高速公路和城市快速路不小于800次/mm，对一级公路和城市主干路不小于600次/mm。
（2）根据当地气候条件按《沥青路面施工及验收规范》（GB50092）选用合适标号的沥青，针入度不宜过大。
（3）施工时，必须按照有关规范要求进行碾压，基层和沥青混合料面层的压实度应分别达到98％或96％。
（4）对于通行重车比例较大的道路，或起动、制动频繁、陡坡的路段，必要时可采用改性沥青混合料，提高抗车辙能力，但在选用时，必须兼顾高低温性能。
(5)道路结构组合设计时，沥青面层每层的厚度不宜超过混合料集料最大粒径的4倍，否则较易引起车辙。
4．治理方法（1）如仅在轮迹处出现下陷，而轮迹两侧未出现隆起时，则可先确定修补范围，一般可目测或将直尺架在凹陷上，与长直尺底面相接的路面处可确定为修补范围的轮廓线，沿轮廓线将5-10cm宽的面层完全凿去或用机械铣刨，槽壁与槽底垂直，并将凹陷内的原面层结构相同的材料修补，并充分压实，与路面接平。
（2）如在轮迹的两侧同时出现条状隆起，应先将隆起部位凿去或铣刨，直至其深度大于原面层材料最大粒径的2倍，槽壁与槽底垂直，将坡谷处的原面层凿毛，清扫干净后涂刷0.3-0.6kg/m2粘层沥青，再铺筑与面层相同级配的沥青混合料，并充分压实与路面接平。
（3）若因基层强度不足，水稳性不好等原因引起车辙时，则应对基层进行补强或将损坏的基层挖除，重新铺筑，新修补的基层应有足够强度和良好的水稳性，坚实平整，如原为半刚性基层，可采用早起强度较高的水泥稳定碎石修筑，但其厚度不得小于15cm，修补时应注意与周边原基层的良好衔接。
（4）对于受条件限制或车辙面积较小的街坊道路，可采用现场冷拌的乳化沥青混合料修补，其矿料级配和沥青用量，可参照《沥青路面施工及验收规范》（GB50092）确定。
七、拥包1、现象沿行车方向或横向出现局部隆起，拥包较易发生在车辆经常起动、制动的地方，如停车站、交叉口等。
2．原因分析（1）沥青混合料的沥青用量偏高或细料偏多，热稳定性不好，在夏季气温较高时，不足以抵抗行车引起的水平力。
沥青混凝土路面施工常见病害及防治措施
沥青混凝土路面施工常见病害及防治措施沥青混凝土路面是道路交通的重要组成部分，它承载着车辆和行人的交通，为人们的出行提供了便利。
随着使用时间的增长，沥青混凝土路面也会出现一些病害，比如龟裂、起砂、坑洞等问题，影响着路面的使用和安全。
正确的施工和及时的维护对于延长沥青混凝土路面的使用寿命至关重要。
本文将对沥青混凝土路面施工常见病害及防治措施进行详细介绍。
1. 龟裂：龟裂是沥青混凝土路面常见的病害之一，它表现为路面出现许多不规则的裂缝，状如蚌壳。
龟裂的主要原因是材料和施工工艺的问题，如沥青含量不足、沥青温度不适、基层不均匀等等。
2. 起砂：沥青混凝土路面出现起砂的现象是指路面表面的骨料被机动车辆的行驶和雨水的冲刷所掀起，导致路面表面松散。
起砂的原因主要是沥青浆料粘结不牢固、骨料的形状不合理等。
3. 坑洞：坑洞是指路面表面局部凹陷的现象，通常是由于路面上的损坏或磨损所导致。
坑洞的出现会给行车造成隐患，容易引发交通事故。
1. 龟裂的防治：针对龟裂问题，要从材料和施工工艺两方面着手。
在材料选择上，要选择质量良好、符合标准的沥青混凝土原材料；在施工工艺上，要保证路面基层的均匀和牢固，合理控制沥青含量和温度，加强施工间的接头处理等。
2. 起砂的防治：起砂问题的根本解决办法是改善沥青混凝土的配合比和施工工艺，增加沥青的含量和矿粉的使用量，加强施工工序的协调和沥青混凝土路面的振实密实。
3. 坑洞的防治：坑洞问题主要是由于路面的损坏或磨损导致的，因此要定期对路面进行检测和维修。
一旦发现路面出现坑洞，要及时进行修补，以防止病害加剧。
除了上述的病害和防治措施外，还有一些常见的病害如路面泛油、路面塌陷、路面开裂等，都需要采取相应的防治措施。
正确的施工和及时的维护是确保沥青混凝土路面长期使用的关键。
在日常使用中，我们还可以采取以下措施来延长沥青混凝土路面的使用寿命：1. 避免在沥青混凝土路面上急刹车、急转弯，减少对路面的冲击和磨损；2. 定期对路面进行清扫，清除积水和杂物，保持路面通畅；3. 注意保持路面干燥，尽量减少雨水的浸泡和侵蚀；4. 减少大型车辆在路面上的停留和转弯，以减少对路面的压力；5. 定期对沥青混凝土路面进行检测和维修，及时发现问题并进行处理。
沥青路面病害原因分析及处理对策

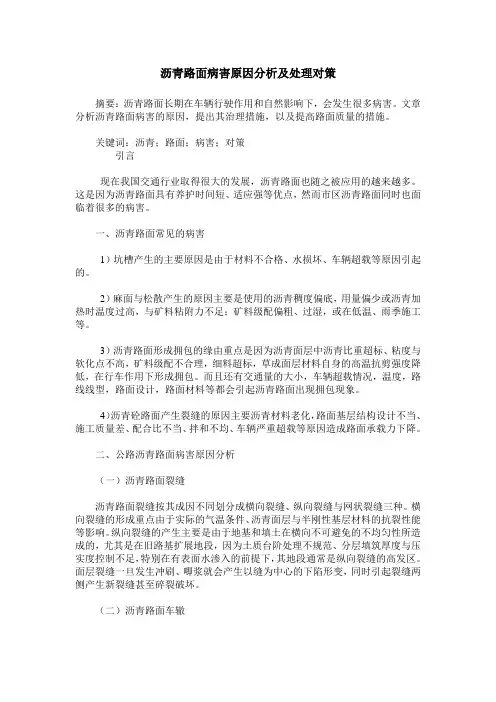

沥青路面病害原因分析及处理对策摘要：沥青路面长期在车辆行驶作用和自然影响下，会发生很多病害。
文章分析沥青路面病害的原因，提出其治理措施，以及提高路面质量的措施。
关键词：沥青；路面；病害；对策引言现在我国交通行业取得很大的发展，沥青路面也随之被应用的越来越多。
这是因为沥青路面具有养护时间短、适应强等优点，然而市区沥青路面同时也面临着很多的病害。
一、沥青路面常见的病害1）坑槽产生的主要原因是由于材料不合格、水损坏、车辆超载等原因引起的。
2）麻面与松散产生的原因主要是使用的沥青稠度偏底，用量偏少或沥青加热时温度过高，与矿料粘附力不足；矿料级配偏粗、过湿，或在低温、雨季施工等。
3）沥青路面形成拥包的缘由重点是因为沥青面层中沥青比重超标、粘度与软化点不高，矿料级配不合理，细料超标，草成面层材料自身的高温抗剪强度降低，在行车作用下形成拥包。
而且还有交通量的大小，车辆超载情况，温度，路线线型，路面设计，路面材料等都会引起沥青路面出现拥包现象。
4）沥青砼路面产生裂缝的原因主要沥青材料老化，路面基层结构设计不当、施工质量差、配合比不当、拌和不均、车辆严重超载等原因造成路面承载力下降。
二、公路沥青路面病害原因分析（一）沥青路面裂缝沥青路面裂缝按其成因不同划分成横向裂缝、纵向裂缝与网状裂缝三种。
横向裂缝的形成重点由于实际的气温条件、沥青面层与半刚性基层材料的抗裂性能等影响。
纵向裂缝的产生主要是由于地基和填土在横向不可避免的不均匀性所造成的，尤其是在旧路基扩展地段，因为土质台阶处理不规范、分层填筑厚度与压实度控制不足，特别在有表面水渗入的前提下，其地段通常是纵向裂缝的高发区。
面层裂缝一旦发生冲刷、唧浆就会产生以缝为中心的下陷形变，同时引起裂缝两侧产生新裂缝甚至碎裂破坏。
（二）沥青路面车辙车辙是路面结构层与土基在行车重复荷载作用下的补充压实，造成结构层材料的侧向位移所形成的累积永久变形。
影响沥青路面车辙深度的关键原因是沥青路面构造与沥青混凝土本身的内在原因，机上气候、交通量与交通构成等外界原因。
沥青路面病害成因及处理措施方案
沥青路面病害成因及处理措施方案一、龟裂病害的成因及处理措施方案：成因：1.基层承载力不足：基层土质不均匀或承载力不足，造成路面受力不均匀而龟裂。
2.沥青混凝土配合比不当：沥青混凝土中矿料、沥青、胶结剂、添加剂的配合比例不合理，导致龟裂。
3.外部环境因素：如温度变化、湿度变化、紫外线照射等对路面的影响，造成龟裂。
4.过度荷载：超载车辆、频繁重载等导致路面承载能力超过设计要求，使路面龟裂。
处理措施方案：1.加强基层处理：对基层土质进行加固处理，提高路面的承载力，避免龟裂病害的发生。
2.优化配合比：合理控制矿料、沥青、胶结剂、添加剂的配合比例，提高沥青混凝土的抗龟裂能力。
3.施工技术控制：在施工过程中加强温度、湿度和施工速度的控制，避免外部环境因素对路面造成的不利影响。
4.限制超载车辆：加强对超载车辆的治理，通过加强执法力度和提高超载运费等方式限制超载车辆的行驶。
二、坑槽病害的成因及处理措施方案：成因：1.车辆碾压：车辆经过路面时产生的挤压作用，使路面产生坑槽。
2.沥青混凝土施工质量不好：沥青混凝土施工时未按要求进行密实，导致其易被车辆碾压形成坑槽。
3.沥青路面老化：沥青路面老化后变得硬而脆弱，容易受到车辆碾压形成坑槽。
处理措施方案：1.加强施工质量控制：加强对沥青混凝土施工过程的监督和检验，确保施工质量的合格，避免施工质量问题导致坑槽病害的产生。
2.加强路面养护：定期对路面进行养护，及时修补路面坑槽，防止其进一步扩大和加剧。
3.提高路面耐久性：在沥青混凝土中添加添加剂等材料，提高路面的耐久性，延长使用寿命，减少坑槽病害的产生。
三、破碎病害的成因及处理措施方案：成因：1.高温状况：高温下沥青混凝土容易发生软化、变形，进而造成破碎病害。
2.沥青混凝土配合比不合理：沥青混凝土中矿料、沥青、胶结剂、添加剂的配合比例不合理，导致沥青混凝土易发生龟裂、破碎等病害。
3.车流量大：车流量大，尤其是频繁重载车辆经过，会对路面产生较大冲击力，造成破碎病害。
沥青路面常见病害及处理措施研究
沥青路面常见病害及处理措施研究沥青路面是道路建设中最为常见的路面形式之一，它的稳定性、耐久性以及安全性得到了广泛认可。
不过，与其它路面形式一样，沥青路面在长期使用过程中也可能出现多种病害，这不仅影响了路面的美观度和通行效率，还会对路面的使用寿命和安全性造成一定的威胁。
因此，建设和维护沥青路面时，需要认真研究其常见病害及处理措施，以确保其正常和可靠的使用。
一、沥青路面常见病害（一）龟裂病害龟裂病害是沥青路面最为常见的病害之一，其表现为路面表面出现一系列的小裂缝，形如乌龟的背甲，因此得名“龟裂病害”。
该病害的原因主要包括路面过于老化，沥青含量不足，路面基础不够坚硬等。
龟裂病害不仅会减小路面的美观度，还会阻碍雨水的排除，有可能造成路面深层损伤、车辆滑动等危险。
（二）坑洞病害坑洞病害是指路面表面的凹陷形成的坑，其主要原因是路面基础沉降、路面材料失效等。
坑洞病害给司机和乘客带来了很大的不舒适感，还有可能会对车辆造成损伤，影响行车安全。
（三）疲劳裂缝病害疲劳裂缝病害是指沥青路面表面出现的裂缝，其形态多样，可以呈线状、箭头状等。
该病害主要是因为路面受到重复的载荷作用，导致材料受力过度、损伤。
该病害的出现会加速路面老化、破损，对行车安全产生威胁。
（四）水损病害沥青路面若接触过多的水，容易形成水损病害，该病害的特征是路面表面的石子被冲刷掉，长时间使用后可能在路面表面留下明显的凹陷。
水损病害不仅对路面的美观度产生影响，还可能损害路面的基础，降低路面使用寿命。
二、沥青路面病害的处理措施（一）龟裂病害的处理针对龟裂病害，需要采用定期养护和治理措施。
当龟裂病害尚未很严重时，可以进行找平和涂刷粘合剂的措施，这样可以将裂缝密实填充，并且利用粘合剂来加强石子的支撑能力。
若龟裂严重，可以行龟裂层切割、混合物掺加等方法进行修补。
（二）坑洞病害的处理对于坑洞病害，需要对路面进行彻底的修补。
一般情况下，需要先用锤击散坑泥，然后再进行填充和铺平。
沥青路面病害与处置
沥青路面病害与处置1 沥青路面常见的病害1.1 裂缝现象表状为发裂、线状裂缝、纵向裂缝、横向裂缝、反射裂缝、龟裂。
主要破坏原因：施工基层碾压不实，或新旧接缝处理不当而形成裂缝；面层含水率逐年积聚，在不利季节。
弓l 起路面强度降低而产生裂缝；混合料质量差，辗压温度又不当，引起的辗压裂缝；混合料摊铺时间长；由于基层温度、湿度的变化，结构发生胀缩而产生裂缝；结合料老化，面层性能退化，路面整体强度不足而产生裂缝。
1.2松散、麻面、坑槽表状为表层矿料松动、出现麻坑表面局部不平凹陷。
主要原因：嵌缝料粒径不当，用料不合比例，或初期养护嵌缝未回归而散失；低温季节施工，工序未衔接。
油与料结合不良，矿料飞散，轻则出现麻面。
重则出现坑槽；表面用油量偏少，结合料加温过度。
失去粘结力而松散，形成麻面、表层坑槽；雨季施工，矿料潮湿，或用酸性矿料未作处治而散失成麻面、坑槽；由于基层压实不够，强度不均，基层不平，面层渗人海洋污染水。
局部先破损而成坑槽。
1.3 啃边现象表状为边缘破裂破坏。
主要原因：由于交通量增大，路宽不适应，或因不设路牙而作边部加固，边部因行车超压而引起啃边；路面与路肩衔接不顺，路肩横坡过大，或因路肩坑槽积水而导致啃边；路面平交道口处，未设必要的平台。
边缘均被压坏。
1.4 沉陷表状为均匀沉陷、不均匀沉陷、局部沉陷。
主要原因：基层局部强度不足或水稳性不良引起沉陷；超载重的大型车通过，面层混合料料质差，土基压实度不够或路基有隐患未处理好。
1.5 泛油、油包、拥包表状为高温时沥青渗出面层零散分布疙瘩状，推挤、滑动成隆起形变。
主要原因：单位面积用油量过大或者矿料不足，或因低温施工，加大用油量而造成泛油；用油量偏高、粘滞度低，或路拱偏大，气温高，面层受行车拥挤成包；初期养护处治泛油时，用料过细而形成油包，或者成拥包；由于材料质差，油石比不当，面层高温时发软，辗成拥包；基层局部含水量大、面层与基层粘结不良，高温时推挤成拥包。
沥青路面常见病害成因分析及处理措施

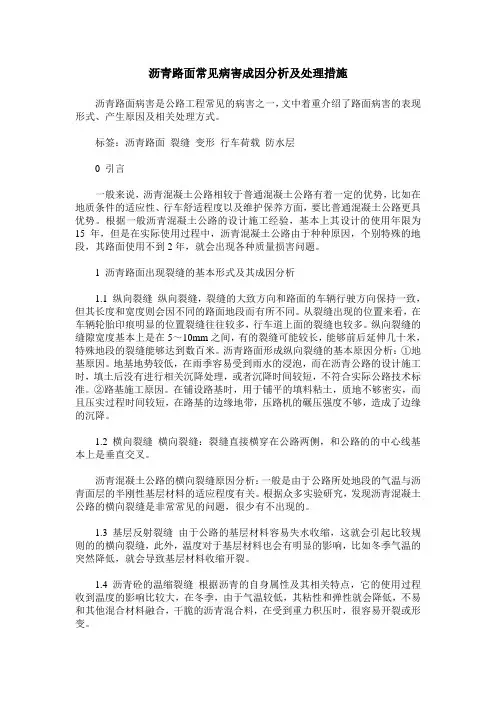

沥青路面常见病害成因分析及处理措施沥青路面病害是公路工程常见的病害之一，文中着重介绍了路面病害的表现形式、产生原因及相关处理方式。
标签：沥青路面裂缝变形行车荷载防水层0 引言一般来说，沥青混凝土公路相较于普通混凝土公路有着一定的优势，比如在地质条件的适应性、行车舒适程度以及维护保养方面，要比普通混凝土公路更具优势。
根据一般沥青混凝土公路的设计施工经验，基本上其设计的使用年限为15年，但是在实际使用过程中，沥青混凝土公路由于种种原因，个别特殊的地段，其路面使用不到2年，就会出现各种质量损害问题。
1 沥青路面出现裂缝的基本形式及其成因分析1.1 纵向裂缝纵向裂缝，裂缝的大致方向和路面的车辆行驶方向保持一致，但其长度和宽度则会因不同的路面地段而有所不同。
从裂缝出现的位置来看，在车辆轮胎印痕明显的位置裂缝往往较多，行车道上面的裂缝也较多。
纵向裂缝的缝隙宽度基本上是在5～10mm之间，有的裂缝可能较长，能够前后延伸几十米，特殊地段的裂缝能够达到数百米。
沥青路面形成纵向裂缝的基本原因分析：①地基原因。
地基地势较低，在雨季容易受到雨水的浸泡，而在沥青公路的设计施工时，填土后没有进行相关沉降处理，或者沉降时间较短，不符合实际公路技术标准。
②路基施工原因。
在铺设路基时，用于铺平的填料粘土，质地不够密实，而且压实过程时间较短，在路基的边缘地带，压路机的碾压强度不够，造成了边缘的沉降。
1.2 横向裂缝横向裂缝：裂缝直接横穿在公路两侧，和公路的的中心线基本上是垂直交叉。
沥青混凝土公路的横向裂缝原因分析：一般是由于公路所处地段的气温与沥青面层的半刚性基层材料的适应程度有关。
根据众多实验研究，发现沥青混凝土公路的横向裂缝是非常常见的问题，很少有不出现的。
1.3 基层反射裂缝由于公路的基层材料容易失水收缩，这就会引起比较规则的的横向裂缝，此外，温度对于基层材料也会有明显的影响，比如冬季气温的突然降低，就会导致基层材料收缩开裂。
沥青路面常见病害的成因与预防措施
第 １ 期 ７
Ｓ Ｉ Ｎ Ｅ Ｅ Ｈ Ｏ Ｏ Ｙ Ｎ Ｏ ＭＡ Ｉ Ｎ ＣＥ Ｃ ＆Ｔ Ｃ Ｎ Ｌ Ｇ Ｉ Ｆ Ｒ ＴＯ
Ｏ公路与管理 。
科技信息
沥青路面常见病害的成因与预防措施 源自王 方 【 江苏亚 欧 工程管 理有 限公 司 江苏
连 云港
２ ２０ ） ２ ５ ０
【 要】 摘 随着我 国 道路 交通量 日 益增大， 特别是超 重车越来越 多和气候 因素的影响 ， 多沥青路 面均过早地表现 出不 同程度的破坏。 很 如不 及 时处理 ， 破坏程度将 日益严重， 会给行车带来不 良影响。 本文通过分析 沥青路面的特 点， 针对 沥青路 面几种 常见病 害的产生机理 ， 出防治病 提
１２ 超 载 车 辆 的影 响 ．
展的趋势 ２２ 车辙 ． 车辙是在行车载荷重复作用下 ． 路面产生永久性的带状凹槽 车 辙的产生受 内因和外因的综影响 ．内因包括路面结构层 次及 材料组 成， 外因包括设计 、 施工 、 交通条件和气象条件。 ２３ 坑槽 ＿ 坑槽是沥青混凝土路面常见的病 害． 以下几种情况会引发坑槽病 害：
２４ 沉 陷 ．
路面发生的沉陷可分为两类 ： 局部沉 陷和大面积的下陷。 ２ ． 局部小 面积沉陷一般是 由基层局部成形 不足 、 ．１ ４ 强度不够 ． 在行 车载荷作用下 ． 路面发生龟裂 ， 当水渗人后 ． 已经损 坏的基层 进一 步 将 软化 ． 从而使面层形成沉 陷 ２ － 大面积下陷一般是 由路基不均匀沉 降或局部滑移而引起的 ．２ ４ ２５ 推移 、 ． 拥包 推移拥包在高速公 路上不是很常见的病害 ． 以下几种情 况会引发 推移 、 拥包病害 ： ２ ． 沥青混合料配合比不合理 ， ．１ ５ 沥青含量偏 高 ． 在气温较高时 ． 在行 车载荷反复作用下 ． 面层 可能发生推移。 ２５２ 基层 和面层没有粘结好 ． 车辆高速行驶时 ． ．． 在 面层可能 相对 于 基层发生移动 ． 从而发生拥包推移
沥青路面常见病害及整治措施
沥青路面常见病害及整治措施沥青路面是常见的道路建设材料，由于受到机动车辆的长时间行驶、气候变化以及其它外力作用，容易出现各种病害。
下面将介绍几种常见的沥青路面病害及其整治措施。
1.路面龟裂病害：龟裂是沥青路面最常见的病害，分为表面龟裂、深度龟裂和反射裂缝等。
造成龟裂的原因主要有材料老化、路面结构疲劳和环境因素等。
整治措施包括：修补龟裂的裂缝，填充合适的修补材料；如果龟裂严重，需要局部或整体重铺。
2.路面坑洞病害：坑洞是沥青路面的另一种常见病害，主要由于路面承载能力不足、水分积聚和冻融等原因造成。
整治措施包括：清理坑洞内的杂物，修剪坑洞边缘；填充合适的修补材料，如热补沥青混凝土。
3.路面泛油病害：泛油是指沥青路面中的油分渗漏到路面表面形成的斑块，通常是由于石料含油量过高或沥青软化引起。
整治措施包括：清洗路面，去除泛油区域的沥青；均匀撒布矿粉或其它吸附材料，吸附残留的油分。
4.路面松散病害：路面松散主要是由于路面上层与底层之间的粘结破坏，以及路基下沉等原因。
整治措施包括：清理松散层面，打击崩解的部分；加固路面底层，重新铺设路面表层。
5.路面坡度不良病害：坡度不良是指路面的横向或纵向坡度不满足设计要求，造成水分积聚或排水不畅。
整治措施包括：调整路面的坡度，使之符合设计要求；清理和维护排水系统，确保水分排除。
6.路面水损病害：水损是指路面下沉或损坏，通常是由于路基土壤不稳定、水分渗透和冻融等原因造成。
整治措施包括：加固路基，提高路面的承载能力；改进排水系统，减少水分渗透。
此外，定期维护和养护对于减少路面病害也非常重要。
常见的养护措施包括：定期清理路面杂物，保持路面的干净状态；定期修复病害，避免病害进一步扩大；定期检查和维护排水系统，保证排水畅通；定期进行沥青路面的补充养护，如刷面、喷撒封层等。
综上所述，针对不同的沥青路面病害，需要采取相应的整治措施。
在日常使用和养护中，必须定期检查、及时维修，以延长沥青路面的使用寿命，确保道路的安全和畅通。
沥青混凝土路面施工常见病害及防治措施
沥青混凝土路面施工常见病害及防治措施根据沥青混凝土路面的使用年限和路况状况，常见的病害主要分为龟裂、坑槽、剥落和沉陷等几种类型。
以下是对常见病害以及相应的防治措施的介绍。
1. 龟裂龟裂是沥青混凝土路面最为常见的病害之一，主要有横向龟裂、纵向龟裂和龟裂网状裂缝等。
龟裂的主要原因是路面受温度变化和车辆荷载的影响，导致沥青混凝土产生收缩和伸长应力，超过其抗拉强度，从而形成裂缝。
预防和治理措施：- 采取合适的沥青混凝土配方设计，确保沥青混凝土的抗裂性能。
- 控制施工温度和压实水平，避免沥青混凝土过早开放交通或过早受到车辆荷载。
- 定期进行路面维护和修补，及时填补裂缝，减少水分渗透，防止进一步扩大。
2. 坑槽坑槽是指在沥青混凝土路面上产生的较大的槽状或坑状病害，主要由车辆的频繁行驶和重复荷载造成，尤其是在路面漏修、水稳层破损的情况下更容易出现。
预防和治理措施：- 严格控制超载车辆的通行，减少对路面的荷载影响。
- 定期检查路面磨损情况，及时修复路面漏修的部分，避免坑槽的产生。
- 对已经形成的坑槽进行修补，尽快恢复路面的平整度，避免对车辆和行人的安全产生影响。
3. 剥落剥落是指沥青混凝土表层出现较大范围的剥离、龟裂和脱落的病害，通常是由路面混凝土质量不好、施工工艺不当或者长期积水等原因引起的。
4. 沉陷沉陷是指沥青混凝土路面因为地基不稳定、地下管线开挖等原因，导致路面下沉或变形的现象。
沉陷严重影响了路面的平整度和行车安全。
预防和治理措施：- 加强对基础土壤的检测和处理，确保地基的稳定性。
- 控制地下管线施工的质量和进度，避免对沥青混凝土路面的损害。
- 定期检查路面的沉陷情况，及时修复，恢复路面的平整度。
沥青混凝土路面施工常见病害的防治措施主要包括合理设计和施工、定期维护和修复，以及加强对基础土壤和地下管线的管理和检测。
只有从源头上控制病害的产生，才能保证沥青混凝土路面的使用寿命和安全性。
沥青路面常见问题及处理办法
沥青路面常见危害的产生原因和防治措施范晓睿中交一公局桥隧公司摘要沥青路面比水泥混凝土路面具有表面平整、无接缝、行车舒适、耐磨、噪声低、施工期短、施工机械设备技术性能稳定且易于保证，养护维修简便等优点。
虽然沥青路面具有以上优点，但如果材料组成，施工工艺不当，以及随着高速公路等级的不断提高，交通量的不断增加，沥青路面还时常出现离析、裂缝、水损害、车辙等危害。
为了提高沥青路面的使用寿命，我对沥青路面常见的这些危害的产生和防治措施进行以下分析。
关键词沥青路面常见危害产生原因防治措施1．离析的产生原因和防治措施1．1离析的产生原因1．1．1级配离析：沥青路面上一些区域粗料集中，另一些区域细集料集中，使得混合料变得不均匀，在级配以及沥青用量上与设计不一致，导致路面呈现出较差的结构和机理特性。
一些区域由于细集料集中，孔隙率大，可能出现泛油、车辙；而另一区域有可能由于粗集料中，孔隙率太大，而出现水损坏现象。
1．1．2温度离析：是指混合料在储存，运输以及摊铺中受天气，施工机械的影响，由于热量损失而出现温度差异的状况。
由于温度离析，路面会出现压实度不均匀的现象，摊铺面温度较低的区域将导致路面较高的孔隙率和较高的粗糙度，这些区域由于透水，将出现松散，坑渣现象。
温度离析造成的后果与骨料离析一样严重。
都会导致沥青路面的早期损坏，大大缩短沥青路面的使用寿命。
1. 1. 3卡车末端离析：是最常见的离析形式，主要是由于摊铺机收斗引起的，在路面上形成规则的，间隔一致的翼状离析，离析处摊铺机中央区域的料多，比较密集；摊铺机两侧粗集料集中，细集料及沥青含量少，空隙率较大，表面纹理很深。
特别是采用一台摊铺机施工中，下层面（AC-25,AC-20），卡车末端离析现象比较普遍，上面层由于颗粒小（AK-13,sinA13°,AC-13）,且采用两台摊铺机施工，卡车末端离析现象发现较少。
1. 1. 4带状离析：也是比较常见的一种形式，通常出现于摊铺机的中央，也有位于边缘或其他地方，上、中、下面层均有这种情况出现，一些标段一直存在带状离析。
