(完整版)现浇箱涵施工工艺
箱涵施工工艺及流程图文【最新版】

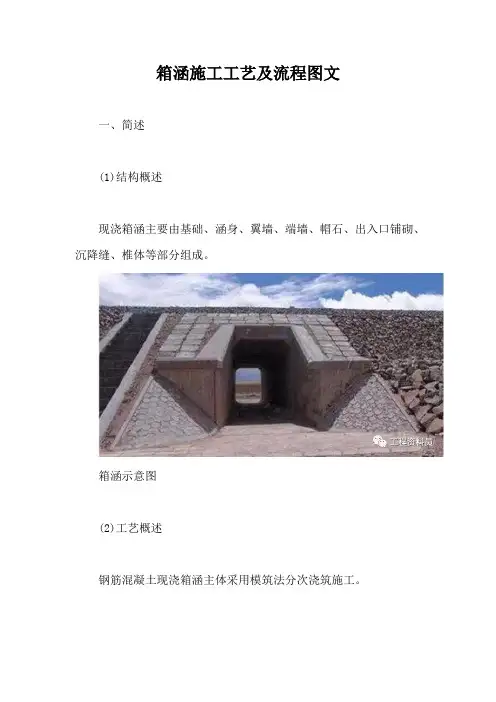

箱涵施工工艺及流程图文一、简述(1)结构概述现浇箱涵主要由基础、涵身、翼墙、端墙、帽石、出入口铺砌、沉降缝、椎体等部分组成。
箱涵示意图(2)工艺概述钢筋混凝土现浇箱涵主体采用模筑法分次浇筑施工。
(3)工艺流程框图施工工艺流程框图二、施工准备1、对于涵洞基础在路堤填方处，应对路堤填筑质量进行验收，对于特殊处理(软件处理、钻孔灌注桩基础等)的地基应有相应的验收过程;2、测量放样，确定基础范围和基础顶面高程;3、所有施工设备和机具均应处于良好状态，并全部就位;4、所有原材料检验合格，数量满足施工要求;5、对所有相关人员进行充分的安全、技术交底。
三、施工方法步骤一:基坑施工1、采用机械开挖，开挖前基坑四周做好防排水措施，及时对坑壁进行防护;步骤二:涵洞基础施工1、模筑法施工涵洞基础;步骤三:涵身分节施工1、箱涵涵身分节段模筑法间隔施工;步骤四:翼墙、端墙、帽石施工1、边、翼墙采用组合大型钢模板一次安装，整体浇注混凝土。
步骤五:防水施工1、涵洞主体施工完成后，人工铺设防水层。
步骤六:基坑回填1、应分层对称回填，涵身附件 2m 范围内回填土宜采用小型夯机夯实。
步骤七:出入口铺砌1、出入口铺砌的尺寸、强度、砌体厚度不小于设计值。
步骤八:附属及其它1、涵洞主体施工完成后，及时施工排水沟和道路引入工程。
四、施工技术、质量要点基坑施工1、测量校核平面和高程控制桩，恢复路面中心、边缘等全部基本标桩，测量精度满足设计规范的规定，施工前插打定位桩;2、对于基坑开挖深度超过 3m 时，应编制专项施工方案，及时对坑壁进行支挡加固;3、基坑开挖至设计高程，且地基承载力应满足要求，基坑四周设置截水沟，坑底设集水井;4、基坑采用机械开挖时，预留约 10~30cm 土层，采用人工开挖至设计高程。
涵洞基础施工1、涵洞地基要按设计要求进行处理，并组织验收合格，确保承载力应满足设计规范要求;2、及时浇筑混凝土垫层，垫层宽度应超出涵洞基础外边线不少于 50cm，垫层厚度不宜小于 10cm;3、涵洞主体分成多个节段时，各节段宜间隔施工。
箱涵的施工工艺及施工方法(两篇)
引言：箱涵是一种常用于交通工程中的构筑物，用于改善涵洞的排水能力和增强其结构稳定性。
本文将介绍箱涵的施工工艺及施工方法，以帮助读者更好地了解和应用于实际工程中。
概述：箱涵的施工工艺及施工方法主要包括预制构件的制作、基础施工、模板及钢筋的安装、箱涵的浇筑和后续工序。
本文将从这五个大点展开详细阐述。
正文：一、预制构件的制作1.材料准备：选择符合规定标准的混凝土和钢材作为箱涵的材料。
2.模具制作：根据设计图纸，制作预制构件所需的模具。
模具应具备足够的强度和刚度，确保预制构件的准确尺寸和表面光洁度。
3.混凝土浇筑：根据混凝土配比，将混凝土浇筑到模具中，同时采取震动措施确保混凝土的密实性。
4.预制构件的养护：在混凝土凝固后，采取适当的养护措施，保证预制构件的强度和稳定性。
二、基础施工1.基坑开挖：根据设计要求，开挖符合箱涵尺寸和埋深的基坑，注意施工安全。
2.基坑处理：清理基坑底部杂物，并进行夯实处理，以提供良好的基础支撑。
3.基础的浇筑：在基坑中浇筑混凝土基础，根据设计要求进行压实和养护。
三、模板及钢筋的安装1.模板安装：根据设计要求，安装箱涵顶部、侧壁和底部的模板，确保模板的稳固性和准确性。
2.钢筋加工：根据设计要求，对箱涵进行钢筋加工，包括剪切、弯曲和焊接等工序。
3.钢筋安装：将加工好的钢筋按设计要求放置到模板内，并采取扎扎实实绑扎，确保钢筋的正确位置。
4.预应力处理：针对采用预应力箱涵，在模板内安装预应力钢束，进行预应力加压处理。
四、箱涵的浇筑1.混凝土浇筑：在模板安装和钢筋安装完成后，进行箱涵的混凝土浇筑。
根据浇筑方法和速度，采取适当的措施来控制浇筑质量。
2.养护处理：在混凝土浇筑后，及时进行养护处理，包括保湿、遮阳等措施，以保证混凝土的强度和稳定性。
五、后续工序1.拆模处理：在混凝土充分凝固后，进行模板的拆除工作，注意避免对箱涵造成损坏。
2.缝隙处理：对浇筑后的箱涵表面进行缝隙处理，确保箱涵的完整性和防水性。
箱涵现场施工工艺
精心整理箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备2、护筒埋设本工程采用钢制护筒，每节长2.0m径大20cm。
护筒一般长为2m，筒壁厚6mm地下水位拉、耐压。
3适当加入泥浆性能技术指标满足下表规定。
4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。
（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊（4）操作要点钻至刃脚下1.0m地质类别，作好记录并与设计资料核实，按时检查泥浆性能指标，如有损耗或漏失，及时补充。
（5并作好灌注前的准备工作。
清孔利用泥浆循降低泥浆的比重待泥浆检查孔直至符合要求并经监理工程师认可，方5在箍筋圈上标出主筋位置，同时在主筋上标出箍筋位置。
然后在水平的工作台上，在主筋长度范围内，放好全部箍筋圈，将两根伸入箍筋圈内，按筋上所示位置的记号互相对准，依次扶正箍筋并一一焊好，再将其余的主筋穿进箍筋内焊成骨架。
钢筋笼制作偏差应符合下表规定在设计允许的情况下，对较长钢筋笼采取分段制作，孔位上焊接，上下段保持顺直，钢筋笼下放时防止碰撞孔壁，以免引起坍孔，一般采用正反旋转，慢起慢落逐渐下放，钢筋笼入孔后要采取固定焊接措施牢固就位，以防止提升导管时被拔出。
6、灌注水下砼灌注时间不得长于首批混凝土初凝时间，灌注前重新测量孔底沉积厚度，如超过规范要求，采0.4m桩顶灌78钻孔桩完成三日后，进行承台开挖、凿除桩头砼，然后进行承台等砼施工。
箱涵施工工艺

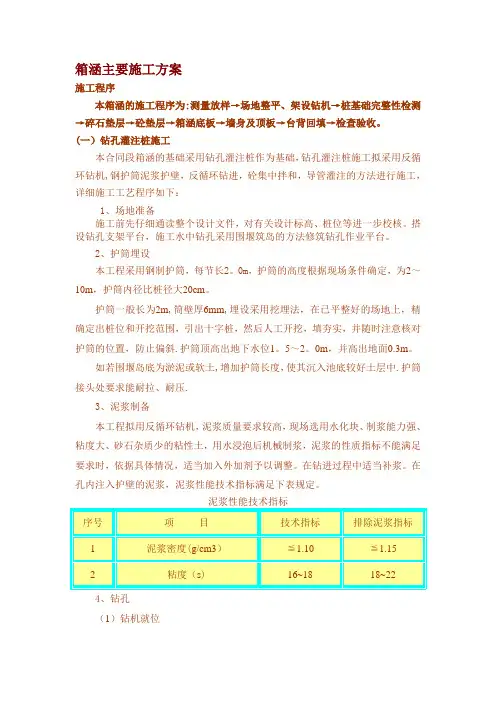

箱涵主要施工方案施工程序本箱涵的施工程序为:测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
(一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机,钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备施工前先仔细通读整个设计文件，对有关设计标高、桩位等进一步校核。
搭设钻孔支架平台，施工水中钻孔采用围堰筑岛的方法修筑钻孔作业平台。
2、护筒埋设本工程采用钢制护筒，每节长2。
0m，护筒的高度根据现场条件确定，为2～10m，护筒内径比桩径大20cm。
护筒一般长为2m,筒壁厚6mm,埋设采用挖埋法，在已平整好的场地上，精确定出桩位和开挖范围，引出十字桩，然后人工开挖，填夯实，并随时注意核对护筒的位置，防止偏斜.护筒顶高出地下水位1。
5～2。
0m，并高出地面0.3m。
如若围堰岛底为淤泥或软土,增加护筒长度，使其沉入池底较好土层中.护筒接头处要求能耐拉、耐压.3、泥浆制备本工程拟用反循环钻机，泥浆质量要求较高，现场选用水化块、制浆能力强、粘度大、砂石杂质少的粘性土，用水浸泡后机械制浆，泥浆的性质指标不能满足要求时，依据具体情况，适当加入外加剂予以调整。
在钻进过程中适当补浆。
在孔内注入护壁的泥浆，泥浆性能技术指标满足下表规定。
4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵,将方钻杆连接到钻头上,装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻,接卸钻杆时动作迅速、安全。
(3)减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊钩稍提取一些，使孔底的钻压不超过钻锤重量与重压块之和扣除浮力后的80%,这样易于钻杆在钻进过程中维持垂直状态，使钻锥回转平稳,避免斜孔、弯孔和扩孔现象发生。
现浇箱涵施工方案
现浇箱涵施工方案第三节箱涵工程施工方案3.1箱涵施工工艺说明1、箱涵主体结构采用就地浇筑工艺，分两期浇筑，一期先浇筑底板及两侧底板顶面以上30cm侧板，二期浇筑其余部分侧板及顶板，一二期混凝土之间接缝面应按照施工规范要求进行凿毛，清洗处理以保证一二期混凝土之间结合良好，（施工流程见下页）。
2、侧墙支模前，对已浇好的施工缝表面进行清哩，应将其表面浮浆和杂物清除，清洗干净后再开始支模。
3、在施工条件允许的情况下，应尽量缩短一二期混凝土的龄期差，二期混凝土浇筑应在一期混凝土浇筑完成后约10天之内完成。
4、箱涵采用防水混凝土，防水混凝土必须采用高频机械振捣密实，振捣时间宜为10~30s，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振和超振。
5、混凝土浇捣应保证密实，预留管孔、预留插筋、预埋件等不得漏埋，应按图纸要求及时埋设。
受力钢筋遇管孔应尽量绕过，如必须截断，则截断钢筋应与孔口加固筋搭接。
6、混凝土浇捣一般应连续进行，根据施工温度控制砼间歇时间不得超过规范允许范围，否则应按施工缝处理，混凝土在浇筑完毕后的12小时内对混凝土应加以覆盖并保湿养护，浇水养护时间不得少于14天，模板应在达到要求强度后方可拆除。
7、箱涵外表面设防水涂料，防水涂料施工前应确保结构表面干净、平整，无浮浆、积水。
8、箱涵及其附属工程中的变形缝，在进行单组分聚硫密封材料嵌缝施工时，缝内两侧应平整、清洁、无渗水，并涂刷与嵌缝材料相容的基层处理剂，嵌缝时应先设置与嵌缝材料隔离的聚乙烯泡沫塑料板，嵌缝应密实，与两侧粘结牢固。
粘贴500mm宽5mm厚SBS高聚物改性沥青防水卷材加强层（聚酯毡胎体）3.2施工测量1、平面测量总体轴线定位本着先整体、后局部的原则。
施工过程中，对导线、轴线基准控制点定期进行复测，特别是在基坑外围基准点可能因为围护位移而走动，挖土施工及底板浇筑完毕，必须根据业主提供的原点坐标对外围闭合导线、轴线基准控制点进行复核、调整，并在底板面布设轴线控制检测点。
箱涵施工工艺
箱涵施工工艺1、施工顺序施箱涵系整体闭合式框架结构，全箱涵主体结构为C40砼。
施工时，采用明挖基坑，就地浇筑砼的施工方法，全箱涵采用两次浇筑，第一次浇至底板内壁以上倒角上10～20cm，第二次浇筑余下侧墙及顶板部分。
施工工序为：测量放样→基坑开挖→垫层施工→钢筋施工→模板施工→箱涵沉降缝→混凝土施工→翼墙施工→砌筑施工→台背回填。
施工方案测量放样（1）箱涵的中心线测放设计图中已经分别给出箱涵中线的起点、终点的坐标值。
根据设计提供的测量控制点，使用全站仪测定涵洞的控制坐标，即可完成箱涵的测设定位和放线。
做出的控制点要用木桩标定，并将桩周围用混凝土固定，防止被破坏。
在地面测定的各点也要使用木桩标定。
（2）垫层面上的中线及边线的恢复在箱涵的垫层混凝土完成后，分别在箱涵的垫层上测放中线及边线。
具体做法可依据已有的施工控制桩，用全站仪进行测放，水准仪复核标高，测放后应用墨线进行标示。
（3）分仓控制线测放按设计要求对箱涵设变形缝，每6米或地质有变化处测设沉降缝。
根据确定的分仓位置在垫层的混凝土表面进行测放，以便作为绑扎钢筋和支设模板的依据和控制线。
测放的分仓控制线应与中心线相垂直，分仓控制线应使用墨线进行标示。
（4）高程控制测量箱涵的高程工程控制，只要为箱涵底高程及流水坡的控制。
为保证通道和箱涵内底高程和流水坡度，在施工时主要控制混凝土垫层面的标高。
高程测量和标高控制主要使用DS3水准仪和5米铝合金塔尺。
由设计和监理工程师指定的高程控制点进行测引。
垫层施工2、垫层混凝土基础施工（1）垫层支模采用5cm*10cm(宽*高)木模板，短钢筋打入砂砾垫层固定.模板安装位置、平面尺寸、轴线偏位、相邻模板高差满足设计和施工技术规范相关要求。
经现场技术人员自检合格后，上报监理工程师检验，验收合格后进行混凝土浇筑。
（2）混凝土浇筑：当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可使用。
垫层采用C20混凝土，由2号混凝土拌和站供应。
混凝土箱涵工程施工(3篇)
第1篇一、施工准备1. 施工图纸：熟悉并掌握施工图纸，明确箱涵的结构、尺寸、材料等要求。
2. 施工方案：根据施工图纸和现场实际情况，编制详细的施工方案，包括施工工艺、施工顺序、施工质量要求等。
3. 施工人员：组织施工队伍，确保施工人员具备相应的技能和素质。
4. 施工材料：确保施工材料符合设计要求，质量合格。
5. 施工设备：准备必要的施工设备，如挖掘机、混凝土搅拌车、泵车、振捣器等。
二、施工工艺1. 施工放样：根据设计图纸，放出箱涵轴线位置，并设置控制点。
2. 基坑开挖：采用人工配合挖掘机进行基坑开挖，注意保护地基稳定。
3. 基础施工：浇筑混凝土基础，确保基础强度和稳定性。
4. 模板安装：选用合适的模板，确保模板的强度、刚度和稳定性。
5. 钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、位置准确。
6. 混凝土浇筑：采用泵车或搅拌车将混凝土运输到现场，进行浇筑。
注意混凝土的坍落度、振捣密实度等。
7. 混凝土养护：浇筑完成后，及时进行混凝土养护，确保混凝土强度达到设计要求。
8. 防水处理：在箱涵内外表面涂刷防水材料，提高箱涵的防水性能。
9. 检查验收：施工过程中，定期进行检查，确保工程质量符合设计要求。
三、质量控制要点1. 施工材料：确保施工材料质量合格，符合设计要求。
2. 施工工艺：严格按照施工方案进行施工，确保施工质量。
3. 钢筋绑扎：确保钢筋间距、位置准确，防止出现漏筋、断筋等现象。
4. 混凝土浇筑：控制混凝土坍落度，确保混凝土振捣密实。
5. 混凝土养护：保证混凝土养护时间，确保混凝土强度达到设计要求。
6. 防水处理：确保防水材料涂刷均匀，提高箱涵的防水性能。
四、施工安全措施1. 施工现场：设置安全警示标志，确保施工人员遵守安全规定。
2. 高空作业：采取安全防护措施，防止人员坠落。
3. 机械操作：确保机械设备运行正常，防止机械伤害。
4. 防水作业：注意防水材料的使用，防止化学物质对人体造成伤害。
箱涵施工工艺
13.3 箱涵施工工艺标准13.3.1工艺概述箱涵指孔径一般小于或等于2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。
本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。
箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。
箱涵结构要素见图13.3.1。
图13.3.1 箱涵结构要素13.3.2作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。
13.3.3质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表13.3.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.3.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
表13.3.3-1 混凝土涵洞允许偏差和检验方法检验数量：施工单位每座涵全部检查。
检验数量：施工单位检查不少于5处。
13.3.4工艺流程图箱涵施工工艺流程见图13.3.4：施工准备测量放样材料准备基坑开挖基础施工涵节安装端翼墙施工防水层施工涵背回填出入口铺砌13.3.4 箱涵施工工艺流程图13.3.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制箱涵单项施工方案，对开挖超过2m的深基坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m的深基坑，应组织相关专家进行方案的评审后实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱涵施工工序：测量放线→垫层浇筑→绑扎底板和侧墙下部钢筋→安装底板模板→浇筑底板砼→安装侧墙内侧模板和顶板模板→绑扎顶板和侧墙钢筋→安装侧墙外部模板→绑扎牛腿钢筋→浇筑侧墙和顶板砼→防水工程
1)在基底达到要求且经监理工程师验收合格签字后，方可进行基底垫层C20混凝土浇筑。
并在现场安排专人控制原材料用量及砼坍落度。
2)砼振捣采用平板式振捣器，振捣时间为15~20s，要求捣密严实、顶面抹平。
箱涵底板施工
1）底板、侧墙下部钢筋制安：待砼凝固达到设计要求后，用坐标法放出箱涵底板位置，按设计图纸钢筋大样绑扎壁板钢筋和侧墙下部钢筋。
2）底板模板制安：模板采用18mm厚酚醛树脂胶合板，立挡、木楞用60mm³80mm方松木，模板底对拉杆采用Φ12钢筋，对拉钢筋间距为1.5m，模板顶对拉杆采用Φ48mm³7m的钢管，对拉钢管间距为2m，模板和对拉杆按规范要求，经过强度、刚度、稳定性计算及验算后方可进行底板砼浇筑。
3）底板砼浇筑：砼振捣采用插入式振捣棒结合平板式振捣器，振捣时间为15~20s，防止漏振和过振，要注意边角部位，当浇筑至底板顶面时，应把表面收平、压光，上次接侧墙的施工缝要做成企口式，以利于施工缝街接牢固，待砼初凝后进行洒水养护。
8、侧墙及顶板施工
1）、安装内侧墙、顶板模板：待底板砼达到设计要求后，立即通过坐标法放出箱涵侧墙位置，按设计门架密度和高度在砼底板上搭设门架，安装侧墙内侧和顶板模板，要求结构牢固，高度、宽度准确。
2）、侧墙、顶板钢筋制安：顶板钢筋需放大样后进行绑扎，顶板钢筋伸入侧墙内的钢筋进行绑扎，侧墙底部钢筋需与底板预埋筋进行搭接，并垫齐垫块以保证保护层厚度。
3）、安装外侧模板：安装外模前，对底板与侧墙接头处的砼进行凿毛清洗浮渣，然后在进行外模安装，外模用拉杆于内模联结，保证砼不超厚，模板不走样，外模安装好后按设计绑扎牛腿钢筋，钢筋绑扎完毕经验收合格后并监理签字后，再灌注砼。
4）、灌注混凝土：本标段采用泵车进行浇注，两侧对称进行，先灌注侧墙然后浇注顶板，要求捣密严实，并随时防止模板漏浆，确保表面光洁，线条流畅。
9、砼的洒水养护砼的养护要及时，保证湿润有水，必要时加盖草袋，防止太阳的爆嗮及干燥，派专人养护14天，以保证砼的的固结，从而保证施工质量。
10、拆模
①非承重模板拆模时间至少为24小时。
②承重模板拆模时间至少为7天
③拆除翼墙模板时避免产生较大的震动。
④拆下的模板清理干净、板表面应涂隔离剂
⑤拆下的模板应分类堆放整齐、做出标志，以便于利用
11、沉降缝处理箱涵每15m设沉降缝一道，缝宽3cm，相邻两节采用预埋桥式橡胶止水带连接，橡胶止水带位于箱涵钢筋砼壁的正中间，沉降缝内用沥青麻絮填充，沉降缝要求表面平整、竖直、上下不得有交错现象。
12、台背回填侧墙两侧及背后填筑时采用砂砾等透水性材料回填，应在侧墙强度达到90%以上时方可进行，要求分层压实，不得采用大型机械推土超厚压实法，并须在箱涵两侧对称进行。
13、结构防水在基础以上凡被土掩埋部分，须进行防水层设计，均须涂以热沥青两道，每道厚为1mm-1.5mm。
