金属氧化物避雷器交接试验作业指导书
220KV避雷器试验指导书
220KV避雷器试验指导书（金属氧化物）1目的范围：规范作业，明确责任。
本作业指导书适用于此种型号避雷器的高压试验。
2 引用标准：2000年2月1日颁布《电力设备交接试验和预防性试验规程》。
电力部颁布DL/T596—1996《电气设备预防性试验规程》GB50150--91《电气装置安装工程电气设备交接试验规程》。
3 术语定义：无专业术语。
4 职责:5 工作程序：5.1 工作人员配备与技能：5.1.1 工作负责人1名：具备3年以上220kV金属氧化物避雷器高压试验经验。
5.1.2 专责试验工1名：具备2年以上220kV金属氧化物避雷器高压试验经验。
5.1.3 试验工2名：具备电气设备试验知识。
5.2 使用设备、仪器仪表：5.2.1 ZGF—1802直流高压发生器1套。
5.2.2 JDC—1兆欧表1套。
5.2.3 温度计1只。
5.2.4 绝缘杆2根。
5.2.5 电源盘1个、刀闸盒。
5.2.6 遮栏一套。
5.2.7 绝缘绳一卷。
5.2.8 地线若干。
5.2.9 计算机一台。
5.2.10 电容器。
5.3 消耗性材料：5.3.1 砂纸一张。
5.3.2 1.5伏5号电池16节。
5.4 工作流程：工作前准备安全组织技术措施绝缘电阻底座绝缘电阻直流1mA电压V1Ma及0.75V1MA下的泄露电流放电计数器动作检查运行电压下的交流泄露电流5.5 工作项目及工作要求：5.5.1 工作前准备：5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。
5.5.1.2工作负责人及成员查看历史试验报告。
5.5.2 安全组织技术措施：5.5.2.1 被试验具备试验条件后由变配电通知高压班试验，全部试验由高压班负责，变配电配合。
5.5.2.2 试验所需试验人员不少于4人。
5.5.2.3 进入工作现场时，试验负责人必须交代试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工。
5.5.2.4 各参试人员必须按其分工认真履行自己的职责，不得从事其它的工作。

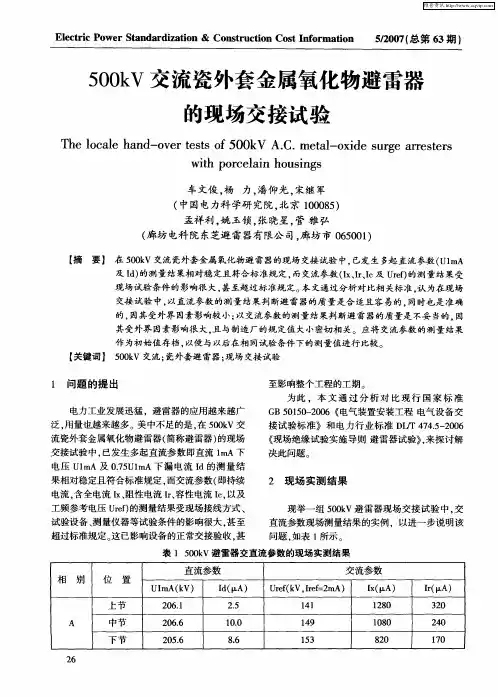

500kV交流瓷外套金属氧化物避雷器的现场交接试验
瓷外套避 雷器 ： 现场 交接 试验 【 关键词 】 ５ ０ Ｖ交流 ； ｏｋ
１ 问题 的提 出
电力工业 发 展迅 猛 ，避 雷器 的应 用越 来 越 广 泛， 用量 也越 来越 多 。美 中不 足 的是 ． ５０ Ｖ交 在 ０ｋ
《 现场绝缘试验实施导则 避雷器试验》来探讨解 ， 决此 问题 。
２ 现 场 实测 结 果
现举 一组 ５０ Ｖ避 雷 器 现 场交 接 试 验 中 ． ０ｋ 交
直流参数现场测量结果 的实例 ．以进一步说５０ Ｖ避雷 器 交直 流 参数 的现 场 实测结 果
及 Ｉ） ｄ 的测量结果相对稳定且符合标准规定 ， 而交流参数 （ 、 、 及 Ｕ ｅ） Ｉ ＩＩ ｘ ｒｃ ｒ 的测量结果受 ｆ 现 场试验 条 件 的影响 很 大 ， 至超 过 标准 规 定。 文通 过分 析 对 比相 关标 准 ． 为在 现 场 甚 本 认 交接试验 中， 以直流参数的测量结果判断避雷器的质量是合适且容 易的． 同时也是准确 的， 因其受外界 因素影响较小； 以交流参数的测量结果判断避 雷器的质量是不妥 当的． 因
《 电压 试 验 技 术 第 一 部分 一般 试 验 要 求 》 高 Ｇ ／ ６２ ．、高电压试验技术 第二部分 测量 ＢＴ １９７１《 系统｝ ＢＴ １９ ７ 、 现场 绝缘 试 验实施 导 则》 Ｇ ／ ６２． 《 ２ Ｄ Ｊ ７ ． ５ ＩＴ４ ４１ 及相关设备标准的规定进行。” —
１０ ４
Ｉ（ ｄ Ａ）
２１ ．
Ｉ（ ｘ Ａ）
220kV升压站主变中性点氧化锌避雷器交接试验作业指导书
220kV升压站主变中性点氧化锌避雷器交接试验作业指
导书
编写：年月日审核：年月日批准：年月日试验负责人：试验参加人：试验日期年月日时至年月日时
某某某某某某某某某某发电有限公司
1适用范围
本作业指导书适用于220kV升压站#某主变中性点110kV氧化锌避雷器交接试验。
2引用文件
GB11032--2000交流无间隙金属氧化物避雷器
GB50150--2006电气装臵安装工程电气设备交接试验标准DL/T804--2002交流电力系统金属氧化物避雷器使用导则Q/FJG10029.2-2004电力设备交接和预防性试验规程
3试验前准备工作安排3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7附录
a.试验接线图：
图1避雷器交流试验接线示意图
b.试验记录：
出厂时间绝缘电阻和直流试验本体U1mA(kV)
生产厂家
I75%U1mA(μA)
绝缘电阻(MΩ)
交流试验试验电压(kV)本体底座绝缘电阻绝缘电阻(MΩ)放电计数器动作检查动作情况结备论注I某(μA,rm)Ir(μA,Peak)P(mW/kV)。
氧化锌避雷器交接试验项目及检验标准
一、金属氧化物避雷器的试验项目，应包括下列内容1 测量金属氧化物避雷器及基座绝缘电阻；2 测量金属氧化物避雷器的工频参考电压和持续电流；3 测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的世漏电流；4 检查放电计数器动作情况及监视电流表指示；5 工频放电电压试验。
二、各类金属氧化物避雷器的交接试验项目，应符合下列规定1 元间隙金属氧化物避雷器可按本标准第20.0.1 条第l~4 款规定进行试验，不带均压电容器的无间隙金属氧化物避雷器，第2 款和第3 款可选做一款试验，带均压电容器的元间隙金属氧化物避雷器，应做第2 款试验；2 有间隙金属氧化物避雷器可按本标准第20.0.1 条第1 款和第5 款的规定进行试验。
三、测量金属氧化物避雷器及基座绝缘电阻，应符合下列规定1 35kV 以上电压等级，应采用5000V 兆欧表，绝缘电阻不应小于2500MΩ；2 35kV 及以下电压等级，应采用2500V 兆欧表，绝缘电阻不应小于1000MΩ；3 lkV 以下电压等级，应采用500V 兆欧表，绝缘电阻不应小于2MΩ；4 基座绝缘电阻不应低于5 MΩ 。
四、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列规定1 金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 或产品技术条件的规定；2 测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流和全电流值应符合产品技术条件的规定。
五、测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的泄漏电流，应符合下列规定1 金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并应符合产品技术条件的规定。
实测值与制造厂实测值比较，其允许偏差应为±5%；2 0.75 倍直流参考电压下的世漏电流值不应大于50μA ，或符合产品技术条件的规定。
氧化锌避雷器安装作业指导书
1
有关土建工程和设备安装工程验收检查
1.检查避雷器支架的标高是否符合设计要求。
2.检查避雷器支架的垂直度.
3.检查避雷器支架顶面杆帽的平整度.
4.检查设备支柱的防腐层应完好.
2
设备开箱检查、设备存放
1.打开包装箱,对照装箱清单,清点附件数量、规格应该与设计相符，随机文件、试验报告齐全。
2.检查设备型号规格符合设计要求。
6．使用钻床时严禁戴手套，工件应固定牢靠，防止飞脱伤人。
7．使用切割机时，严禁操作人员站在锯片的切线方向，锯片与托架的间隙应在3mm以上。严禁在锯片松动、偏心和破损情况下使用。
8．电源开关保护罩应齐全，严禁一个开关多路接线，电源线绝缘应良好，禁止将电源线帮扎在金属物上。
9．露天安置的电动机具及开关应有防雨措施。
3.检查设备瓷件外观应该清洁无裂纹、损伤，瓷套与铁法兰间的粘合应牢固，法兰泄水孔应通畅。
4.检查每一只避雷器的每一部分应该齐全，不得随意替代。
5.每个避雷器单元不得任意拆开，破坏密封和损坏元件。
6.安装前，应置于干燥环境中，且应分置，不得放倒。
3
高压试验
1.用2500V的摇表测试瓷绝缘强度和底座的绝缘强度应该符合产品技术要求，测量前应将瓷套表面擦干净。
4．使用电动工器具时电源线私拉乱扯、没有专业人员操作。
5．电源箱内的开关超负荷，一个刀闸上挂有多个负载，发热将刀闸烧坏，引发火灾。
6．设备开箱板四处堆放，朝天钉扎脚。
二、安全措施
1．进入施工现场人员必须带安全帽，高空作业必须扎安全带。
2．氧、乙炔气瓶必须有防震橡皮圈，严禁氧、乙炔气瓶混放和在烈日下爆晒，搬运时，应轻抬轻放，严禁抛掷、碰撞。
作业资源
金属氧化物避雷器的试验项目、周期和要求
金属氧化物避雷器的试验项目、周期和要求金属氧化物避雷器的试验项目、周期和要求表 40 金属氧化物避雷器的试验项目、周期和要求序号项目周期要求说明1绝缘电阻1)发电厂、变电所避雷器每年雷雨季节前2)必要时1)35kV以上，不低于2500MΩ2)35kV及以下，不低于1000MΩ采用2500V及以上兆欧表2直流1mA电压(U1mA)及0.75U1mA下的泄漏电流1)发电厂、变电所避雷器每年雷雨季前2)必要时1)不得低于GB11032规定值2) U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5%3)0.75U1mA下的泄漏电流不应大于50μA1)要记录试验时的环境温度和相对湿度2)测量电流的导线应使用屏蔽线3)初始值系指交接试验或投产试验时的测量值3运行电压下的交流泄漏电流1)新投运的110kV及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2)必要时测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查应记录测量时的环境温度、相对湿度和运行电压。
测量宜在瓷套表面干燥时进行。
应注意相间干扰的影响4工频参考电流下的工频参考电压必要时应符合GB11032或制造厂规定1)测量环境温度20±15℃2)测量应每节单独进行，整相避雷器有一节不合格，应更换该节避雷器(或整相更换)，使该相避雷器为合格5底座绝缘电阻1)发电厂、变电所避雷器每年雷雨季前2)必要时自行规定采用2500V及以上兆欧表6检查放电计数器动作情况1)发电厂、变电所避雷器每年雷雨季前2)必要时测试3～5次，均应正常动作，测试后计数器指示应调到“0”。
110kV金属氧化物避雷器
武汉华能阳光电气有限公司金属氧化物避雷器说明书说明：1）上述泄漏比距均以最高电压计算；2）Y10W1-108/281、Y1.5W-72/186 、Y5W1-51/134、需附放电计数器, 及在线监测仪；3）Y5WZ-17/45需附放电计数器。
第一章：总则1.本技术条件的使用范围为110kV金银湖变电站110kV金属氧化物避雷器。
它包括110kV金属氧化物避雷器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。
2.本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
承包方应提供符合本技术条件书和国家标准及行业标准的产品。
3.本技术条件书为订货合同的附件，与合同正文具有同等效力。
4.投标者应生产过三套或以上同类产品，并已成功运行3年及以上；应通过ISO9000认证。
5.本技术条件书以外的未尽事宜，应由采购方与承包方共同解决。
第二章：标准卖方供货设备应遵照适用的最新版国家标准：GB311.1 高压输变电设备的绝缘配合武汉华能阳光电气有限公司GB11032 交流无间隙金属氧化物避雷器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB5582 高压电力设备外绝缘污秽等级投标书中应提供的资料投标商应在投标书中提供下列技术文件资料：·产品两部鉴定文件。
·设备外形尺寸图、组装图。
·型式试验报告。
·同类设备的成功供货记录（具有设备简要参数、安装地点名称、投运时间、运行情况的记录）。
·与评标有关的其它技术文件资料。
2.1备品备件、专用工器具和仪表·技术数据表和有关技术资料，详见附录3。
投标商应提供随设备配备的备品备件、专用工器具和仪表，并列入附录1和附录2。
2.2 技术文件为满足施工图设计需要，中标商在签订合同后必须向买方和设计单位提供下列技术文件资料。
2.3图纸2.4 组装图及有关说明应表示设备总的装配情况，包括外形尺寸，设备的重心位置与总重量；瓷套的爬电距离、干弧距离；受风面积、固有频率、主接线端子板位置、武汉华能阳光电气有限公司大小尺寸、材料及允许的作用力（三个方向）；运输尺寸和重量。
金属氧化物避雷器主要性能测试分析王玉萍
金属氧化物避雷器主要性能测试分析王玉萍发布时间：2021-10-28T01:34:21.743Z 来源：《电力设备》2021年第8期作者：王玉萍[导读] 随着当今科学技术的良好发展，避雷器所发挥的作用也越来越显著。
通过避雷器的应用，可让直击雷和感应雷所带来的危害得以消除或最大化降低，以此来确保相应建筑设施的安全性。
在当今，金属氧化物形式的避雷器已经在220kV以下的电压环境中得到了良好应用。
为确保其应用效果，本文特对其主要性能测试进行分析，为此类避雷器的合理应用提供参考。
王玉萍（中铁一局集团有限公司电务工程有限公司 710038）摘要：随着当今科学技术的良好发展，避雷器所发挥的作用也越来越显著。
通过避雷器的应用，可让直击雷和感应雷所带来的危害得以消除或最大化降低，以此来确保相应建筑设施的安全性。
在当今，金属氧化物形式的避雷器已经在220kV以下的电压环境中得到了良好应用。
为确保其应用效果，本文特对其主要性能测试进行分析，为此类避雷器的合理应用提供参考。
关键词：金属氧化物避雷器；性能测试；准备工作；测试方法引言：在金属氧化物避雷器的具体应用中，其自身的应用性能将会对其避雷效果产生直接的影响。
因此，随着金属氧化物避雷器在当今社会中的广泛应用，其性能测试也开始越来越为社会所关注。
为了让金属氧化物避雷器的应用性能得到良好保障，满足实际的防雷避雷需求，技术人员就需要通过合理的测试项目与测试措施来做好其性能测试。
一、测试之前的检查和准备工作在测试之前，首先需要对避雷器的外观进行检查，包括有无裂纹、掉瓷和其他附件的机械损伤情况。
然后需要按照具体的设计图纸对其标牌和参数进行检查，并检查好其附件的完整性和资料的齐全性[1]。
只有确保上述各种检查无误的情况下才可以进行测试。
应做好以下几个方面的准备工作：第一，应做好避雷器参数、检查日期以及环境温度等的相关数据记录。
第二，应将测试仪器设备、工器具、安全防护用品以及接地线配备齐全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属氧化物避雷器交接试验作 业 指 导 书编号：TYDQJS‐ZZ‐00编制： 日期：审核： 日期：批准： 日期：目录1. 适用范围 (2)2. 编写依据 (2)3. 作业流程 (2)4. 危险源辨识和安全措施 (3)5. 作业准备 (3)6. 试验作业方法 (4)7. 质量控制措施及检验标准 (9)8. 试验记录表格 (12)9. 附件 (15)1.适用范围本作业指导书适用于金属氧化物避雷器（或过电压保护器）试验作业。
2.编写依据序号 引用标准 标准名称 备注1. GB 50150‐2006《电气装置安装工程电气设备交接试验标准》2. DLT 5293‐2013 《电气装置安装工程 电气设备交接试验报告统一格式》3. GB11032‐2010 《交流无间隙金属氧化物避雷器》4. 《电气设备试验及故障处理实例》（第二版）（中国水利水电出版）5. DL 408—1991 《电业安全工作规程》（含线路和变电站电气部分）6. BDYCSY‐ZW‐08 《金属氧化物避雷器交接试验作业指导书》（南方电网）3.作业流程试验准备试验接线和空试绝缘电阻试验直流参考电压和持续电流试验工频参考电压和持续电流试验放电计数器及电流表指示检查试验结果判定和试验记录试验结束注：当避雷器带有间隙保护时，必须做工频放电电压试验。
4.危险源辨识和安全措施序号 危险源名称 危险种类危险等级危险控制（安全）措施1. 试验设备未接地或接地不良 设备损坏低风险 试验前，应认真检查接地线连接可靠，接地良好2. 试验区域未设置安全围栏 人身伤残中等风险试验区域必须按规定设置围栏和标示牌等安全措施，并安排专人进行监护3. 引接试验电源时触电人身伤亡高风险 落实各项安全措施，加强监护4. 试验电源不稳定 设备损坏中等风险试验前应用仪器测量电源电压，确保符合试验要求5. 高压试验过程中防范措施不到位 人身伤残高风险 试验开始时，应通知附近作业人员，并设置安全围栏，派专人把守；操作人员应大声告知各在场人员，得到回应可以开始，方可升压，如有异常应立即断电。
6. 登高作业安全防护措施不完善 人身伤残高风险 使用高空平台车、梯子等作业工具登高接线，如必须登高作业时，需正确使用安全带，穿软底鞋7. 设备存在感应电 人身伤残中等风险使用保安接地线8. 高压试验过程中发生电压反击 设备损坏中等风险严格按照规定流程或作业指导书的方法操作9. 被试品残余电荷 人身伤残低风险 试验后，应及时对被试品充分放电，放电用的接地线必须可靠接地5.作业准备1) 人员配备表5‐1 作业人员配备试验名称 试验人员数量配合人员数量 备注绝缘电阻测试 2 1直流1mA电压和0.75U1mA下的泄漏电流测试3 3工频参考电压和持续电流测试 3 3放电计数器动作情况及监控电流表指示检查2 0工频放电电压试验 3 3试验记录 2 0 一人记录，一人复查试验设备运输 3 22) 工器具及仪器仪表配置表5‐2 主要工器具及仪器仪表配置序号 试验设备名称 规格/编号 单位数量备注1. 绝缘电阻测量表 2500V以上测量量程只 12500MΩ以上2. 直流高压发生器 100kV及以上 套 1 含放电棒等配套设备3. 工频耐压试验器 50kV及以上 台 14. 微安表 只 15. 放电计数校验仪 台 16. 示波器 双踪 台 17. 电阻箱 R1，1~10kΩ可调 只 18. 电阻箱 R2，取1%X C 只 19. 电容 C1，取100~1000pF 只 1 高压臂10. 电容 C2，电容分压器 只 1 低压臂11. 万用表 只 112. 电工工具 套 1 含扳手13. 红白隔离带 米 若干14. 电源线 米 若干带插座15. 试验车辆 台 1 封闭式6.试验作业方法1) 试验前的准备工作(1)检查试验仪器好坏；(2)检查被试设备位置及试验场地确定；(3)运输试验仪器和设备到试验场地；(4)设置试验场地围栏；(5)引接电源线；(6)检查设备接地引线是否可靠；(7)试验接线及检查，确定试验接线正确；(8)高压试验设备进行空试，确定设备状态良好；(9)引接被试设备的连接线。
2) 绝缘电阻测试绝缘电阻测试包括避雷器本体和底座的绝缘电阻测试，具体内容见表6‐1。
表6‐1 绝缘电阻测试序号 工作内容 试验操作及试验要求1. 摆放绝缘电阻表，绝缘电阻表检查 选择合适位置，将绝缘电阻表水平放稳，试验前对绝缘电阻表本身进行检查和空试。
2. 连接测试线和接地线 将绝缘电阻表的接地端与被试避雷器的地线连接，将带屏蔽的连接线接到被试避雷器测量部位（必要时接上屏蔽环）3. 开始测量，读取并记录测量结果 启动绝缘电阻表，选用2500V档测量避雷器本体和底座的绝缘电阻，读取60S的测量值并记录。
4. 停止测量，将被试品短路放电并接地停止测量，将被试品短路放电并接地。
a) 目的。
测量金属氧化物避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压金属氧化物避雷器内部熔丝是否断掉、及时发现缺陷。
b) 判断标准。
《规程》规定，测量金属氧化物避雷器绝缘电阻采用2500V及以上兆欧表。
其测量值，对35kV以上者，不低于2500MΩ；对35kV及以下者，不低于1000 MΩ。
3) 直流1mA电压和0.75U1mA下的泄漏电流测试试验包括：测量金属氧化物避雷器直流1mA参考电压以及75%直流1mA参考电压U1mA 下的泄漏电流。
具体内容见表6‐2。
表6‐2 直流1mA参考电压U1mA和0.75U1mA下的泄漏电流测试序号 工作内容 试验操作及试验要求1. 摆放直流高压发生器，将仪器接地选择合适位置将直流高压发生器平稳放置，将仪器接地端可靠接地。
2. 按相应的试验方法布置试验接线 参照试验接线图与仪器使用说明书，通过试验专用连接线布置试验接线3. 开始测量，读取并记录测量结果 启动直流高压发生器进行测量，读取并记录测量结果。
4. 停止测量，断开仪器电源及被试品放电接地停止测量，断开直流高压发生器电源，将被试品短路放电并接地a) 目的。
测量金属氧化物避雷器的U1mA，主要是检查其阀片是否受潮，确定其动作性能是否符合要求。
0.75U1mA直流电压值一般比最大工作相电压（峰值）要高一些，在此电压下主要检测长期允许工作电流是否符合规定，因为这一电流与金属氧化物避雷器的寿命有直接关系，一般在同一温度下泄漏电流与寿命成反比。
b) 测量接线。
测量金属氧化物避雷器的U1mA及0.75U1mA直流电压下的泄漏电流值，通常可采用直流高压发生器试验电路，见图6-1。
图6‐1 金属氧化物避雷器直流高压试验接线c) 判断标准。
《规程》规定，U1mA实测值与初始值或制造厂规定值比较，变化应不大于±5%。
0.75U1mA下的泄漏电流应不大于50μA。
发电厂、变电所避雷器每年雷雨季前都要进行测量。
根据国网十八项反措规定，避雷器要带电进行测量运行电压下的泄漏电流值，含全电流和电阻电流，以后不再每年停电做此项试验（大修或更换除外）。
4) 工频参考电压和持续电流测试（无间隙金属氧化物避雷器试验项目）(10)测量运行电压下的交流泄漏电流氧化锌避雷器是由氧化锌电阻片组合而成，氧化锌电阻片相当于一个电阻和电容组成的混联电路。
在正常运行电压下，通过避雷器的电流很小，只有几十至数百微安，这个电流称作运行电压下的交流泄漏电流。
它大致可分为3部分：①通过氧化锌电阻片的电流；②通过固定电阻片的绝缘材料的电流；③通过避雷器瓷套的电流。
正常时，通过电阻片的电流是泄漏电流的主要成分，也认为其就是避雷器的总泄漏电流。
氧化锌避雷器的总泄漏电流中包含着阻性电流（有功分量）和容性电流（无功分量）。
在正常运行情况下，通过避雷器的电流主要是容性电流，而阻性电流占很小一部分。
当避雷器内部绝缘状况不良以及电阻片特性发生变化时，泄漏电流中阻性电流分量就会增大很多，而容性电流变化不多。
阻性电流增加会使电阻片功率损耗增加，电阻片运行温度也会增加，加速电阻片老化，因此，测量运行电压下的泄漏电流及其阻性分量是判断避雷器运行状态好坏的重要手段。
a)试验接线：图6‐2 电容补偿法测量接线图（a）（b）T1—调压器；T2—试验变压器；TV—电压互感器；F—被试避雷器；C1—电容分压器高压臂（一般取100~1000Pf）；C2—电容分压器低压臂；R1—电阻箱（1~10kΩ之间）；R2—电阻箱（取1%Xc以下）；CRO—双踪示波器（a）直接接在高压侧取补偿电压；（b）通过TV二次侧取补偿电压图6‐2 电容补偿法测量接线图b)测量方法：图（a）接线，首先将双踪示波器CRO的CH1通道（接避雷器测量信号）进行校准，使电压选择微调旋扭处于校准位置，以便从荧光屏上读到的数据准确。
当试品接入电压后，分别调节CH1通道与CH2通道电压选择旋扭，使之处于适当的挡位，然后由两个通道分别测出电阻R1上的电压U R1与电阻R2上的电压U R2的波形，CH1通道显示的波形即为避雷器总泄漏电流。
将示波器上读出的电压数值除以R1的阻值即为避雷器总泄漏电流峰值（为便于计算电流，R1往往取整数）。
总泄漏电流读出后，通过调节R2的电阻值（粗调），细调可用示波器CH2通道电压选择旋扭上的微调，尽量使U R1 与U R2的幅值大小相等，相位相同。
然后运用示波器的加减功能，同时调节CH2通道使示波器上的波形完全对称，此时就认为避雷器上容性电流已完全得到补偿，示波器上显示完全对称的尖顶波形，即为阻性电流在电阻R1的压降，再将示波器上读出电压数值除以电阻R1的数值，即为阻性电流峰值。
测量时，当输入信号较小，则应适当提高示波器两个通道的灵敏度，以提高测量的准确度。
测量氧化物避雷器阻性电流时，其外加电压的大小应根据避雷器的最大连续运行电压及避雷器安装处的系统运行电压来进行选择。
当外加电压的波形有明显畸变时，将直接影响阻性电流的测量结果，波形不好时，往往会出现阻性电流波形不对称，此时即使反复调节R1也无济于事。
这种情况下应考虑调换电源或改善电压波形，不然测量结果误差很大，不能真实反映避雷器的特性。
图（b）接线是从TV二次侧取补偿电压，此时补偿支路电容C的电容量要增大到TV变比的倍数，Rz则仍要求在1%Xc以下，其测量方法同图（a）内容。
这种补偿方法对运行中氧化锌避雷器的监测较为方便。
仍要注意TV二次侧接线正确，不能短路。
(11)工频参考电压测量目的：工频参考电压是无间隙金属氧化物避雷器的一个重要参数，它表明阀片的伏安特性曲线饱和点的位置。
测量金属氧化物避雷器对应于工频参考电流下的工频参考电压，主要目的是检验它的动作特性和保护特性。
一般情况下，避雷器的工频参考电压峰值与避雷器的1mA下的直流参考电压相等。
当采用图6‐2（a）接线在测出阻性电流后继续升压，进行工频参考电压测量。
