高二物理期末复“磁场”单元测试
高二物理期末复习单元检测电磁感应有答案
高二物理期末复习单元检测电磁感觉有答案1．(多项选择)电吉他中电拾音器的基本结构以下列图，磁体周边的金属弦被磁化，因此弦振动时，在线圈中产生感觉电流，电流经电路放大后传达到音箱发生声音，以下说法正确的有()A．采纳铜质弦，电吉他还可以正常工作B．取走磁体，电吉他将不能够正常工作C．增加线圈匝数能够增大线圈中的感觉电动势D．弦振动过程中，线圈中的电流方向不断变化2．以下列图，平均带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方向的感觉电流，且拥有缩短趋势，由此可知，圆环 a()A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转3．如图甲所示，长直导线与矩形线框abcd 处在同一平面中固定不动，长直导线中通有大小和方向都随时间周期性变化的电流i，i－t 图象T 3T 如图乙所示．规定图甲中箭头所指的方向为电流正方向，则在4～4时间内，关于矩形线框中感觉电流的方向，以下判断正确的选项是() A．向来沿逆时针方向第1页/共9页B．向来沿顺时针方向C．先沿逆时针方向尔后沿顺时针方向D．沿顺时针方向尔后沿逆时针方向4． (多项选择 )以下列图，一个有界匀强磁场所区，磁场方向垂直纸面向外．一个矩形闭合导线框 abcd，沿纸面由地址 1(左)匀速运动到地址2(右)．则 ()A．导线框进入磁场时，感觉电流方向为a→b→c→d→aB．导线框走开磁场时，感觉电流方向为a→b→c→d→aC．导线框走开磁场时，碰到的安培力方向水平向右D．导线框进入磁场时，碰到的安培力方向水平向左5． (多项选择 )如图甲所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管 Q，P 和 Q 共轴， Q 中通有变化的电流i，电流随时间变化的规律如图乙所示，规定图甲中箭头方向为电流正方向， P 所受的重力为G，桌面对P 的支持力为 F N，则 ()A．t1时辰 F N＞G，P 有缩短的趋势B．t2时辰 F N＝ G，此时穿过 P 的磁通量最大C．t3时辰 F N＝ G，此时 P 中无感觉电流D．t4时辰 F N＜G，此时穿过 P 的磁通量最小6．以下列图，正方形线框的左半侧处在磁感觉强度为B的匀强磁场中，磁场方向与线框平面垂直，线框的对称轴 MN 恰与磁场边缘平齐．若第一次将线框从磁场中以恒定速度 v1向右匀速拉出，第二次让线框绕轴 MN 以线速度 v2匀速转过 90°.为使两次操作过程中线框产生的平均感觉电动势相等，则()A．v1∶v2＝2∶ π B．v1∶v2＝π∶2C．v1∶v2＝1∶2 D．v1∶v2＝2∶17． (多项选择 )在如图甲所示的电路中，螺线管匝数n＝1 500 匝，横截面积 S＝20 cm2螺线管导线电阻r ＝1.0Ω，1＝4.0 Ω，R2＝5.0 Ω，C.R＝30 μF.在一段时间内，穿过螺线管的磁感觉强度 B 按如图乙所示的规律变化．则以下说法中正确的选项是 ()A．螺线管中产生的感觉电动势为 1 VB．闭合开关 S，电路中的电流牢固后，电阻R1耗资的功率为5×10－2WC．电路中的电流牢固后电容器下极板带正电D．开关 S 断开后，流经 R2的电荷量为 1.8 ×10－5 C8．如图，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab(仅标出 a 端)和 cd(仅标出 c 端)长度均为 L，质量分别为 2m 和 m；用两根不能伸长的娇嫩轻导线将它们连成闭合回路abdca，并经过固定在斜面上沿的两圆滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感觉强度大小为B，方向垂直于斜面向上，已知两根导线恰好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g，已知金属棒 ab 匀速下滑．求(1)作用在金属棒 ab 上的安培力的大小；(2)金属棒运动速度的大小．9．如图，水平面 (纸面 )内间距为 l 的平行金属导轨间接一电阻，质量为 m、长度为 l 的金属杆置于导轨上，t＝0 时，金属杆在水平向右、大小为 F 的恒定拉力作用下由静止开始运动，t0 时辰，金属杆进入磁感觉强度大小为B、方向垂直于纸面向里的匀强磁场所区，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者向来保持垂直且接触优异，两者之间的动摩擦因数为μ重.力加速度大小为g.求(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．10． (多项选择 )以下列图，通电导线 cd 右侧有一个金属框与导线 cd 在同一平面内，金属棒 ab 放在框架上，若 ab 碰到向左的磁场力，则 cd中电流的变化情况是 ()A．cd 中通有由 d→c 方向逐渐减小的电流B．cd 中通有由 d→c 方向逐渐增大的电流C．cd 中通有由 c→d 方向逐渐减小的电流D．cd 中通有由 c→d 方向逐渐增大的电流11． (多项选择 )以下列图装置中， cd 杆原来静止．当 ab 杆做以下哪些运动时， cd 杆将向右搬动 ()A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动12．以下列图， A、B 是两根互相平行的、固定的长直通电导线，二者电流大小和方向都相同．一个矩形闭合金属线圈与A、B 在同一平面内，并且 ab 边保持与通电导线平行，线圈从图中的地址 1 匀速向左搬动，经过地址2，最后到地址 3，其中地址 2 恰在 A、B 的正中间，则下面的说法中正确的选项是()A．在地址 2 这一时辰，穿过线圈的磁通量最大B．在地址 2 这一时辰，穿过线圈的磁通量的变化率为零C．从地址 1 到地址 3 的整个过程中，线圈内感觉电流的方向发生了变化D．从地址 1 到地址 3 的整个过程中，线圈碰到的磁场力的方向保持不变参照答案1．【答案】 BCD【解析】 [ 铜质弦为非磁性资料，不能够被磁化，采纳铜质弦，电吉他不能够正常工作， A 项错误；若取走磁体，金属弦不能够被磁化，其振动时，不能够在线圈中产生感觉电动势，电吉他不能够正常工作， B 项对；ΔΦ由 E＝n t 可知，C项正确；弦振动过程中，穿过线圈的磁通量大小不断变化，由楞次定律可知，线圈中感觉电流方向不断变化，D 项正确．2．【答案】 B【解析】 [ 由楞次定律知，欲使 b 中产生顺时针电流，则 a 环内磁场应向里减弱或向外增强， a 环的旋转情况应该是顺时针减速或逆时针加速，由于 b 环又有缩短趋势，说明 a 环外面磁场向外，内部向里，应选 B.]3．【答案】 BT 3T【解析】 [ 在4～4时间内，穿过线框的磁场方向先向里减小后向外增加，由楞次定律可知感觉电流的磁场方向向里，故感觉电流的方向始终沿顺时针方向，选 B.]4．【答案】 BD【解析】 [ 依照右手定则或楞次定律可知，选项 A 错误， B 正确；根据楞次定律“来拒去留”的口诀可知，导线框进入磁场和走开磁场时，碰到的安培力方向均是水平向左，因此选项C错误，D正确．本题答案为 B、D.]5．【答案】 AB【解析】 [t1时辰，电流增大，由楞次定律知，线圈有远离螺线管、收缩面积的趋势，选项 A 正确；t2时辰电流达到最大，变化率为零，故线圈中无感觉电流， F N＝G，此时穿过 P 的磁通量最大，选项 B 正确；t3时辰电流为零，但电流从有到无，故穿过线圈的磁通量发生变化，此时 P 中有感觉电流，选项 C 错误；t4时辰电流变化率为零，线圈中无感觉电流， F N＝G，此时穿过 P 的磁通量最大，选项 D 错误． ] 6．【答案】 AL 【解析】[ 将线框从磁场中以恒定速度v1向右匀速拉出，时间 t1＝2÷v1 L2v2＝2v1；让线框绕轴MN 以线速度 v2匀速转过 90°，角速度ω＝L，ππL时间 t2＝2÷ω＝4v2，两次过程中线框产生的平均感觉电动势相等，t2＝t1，解得 v1∶v2＝2∶π，选项 A 正确． ]7．【答案】 CDnΔΦB【解析】 [ 依照法拉第电磁感觉定律E＝t＝n·S t求出 E＝1.2V，选项 A 错；依照全电路欧姆定律 I＝E＝0.12 A，依照 P＝I 21，R1＋R2＋r R 得 R1耗资的功率 P＝5.76 ×10－2 W ，选项 B 错；由楞次定律得选项 C 对；S 断开后，流经 R2的电荷量即为 S 闭合时 C 板上所带电荷量 Q，电容器两端的电压 U＝IR2＝0.6 V，流经 R2的电荷量 Q＝CU＝1.8 ×10－5 C，选项 D 对． ]mgR8．【答案】 (1)mg(sin θ－3μcos θ) (2)(sin θ－3μcos θ)B2L2【解析】 (1)由 ab、cd 棒被平行于斜面的导线相连，故ab、cd 速度总是相等， cd 也做匀速直线运动．设导线的张力的大小为T，右斜面对ab 棒的支持力的大小为 F N1，作用在 ab 棒上的安培力的大小为 F，左斜面对 cd 棒的支持力大小为 F N2，关于 ab 棒，受力解析如图甲所示，由力的平衡条件得甲乙2mgsin θ＝μF N1＋T＋F①F N1＝2mgcos θ②关于 cd 棒，受力解析如图乙所示，由力的平衡条件得mgsin θ＋μF N2＝T③F N2＝mgcos θ④联立①②③④式得： F＝mg(sin θ－3μcos θ)(2)设金属棒运动速度大小为v，ab 棒上的感觉电动势为E＝BLv⑤E回路中电流 I ＝R⑥安培力 F＝BIL⑦联立⑤⑥⑦得：mgRv＝(sin θ－3μcos θ)B2L2.F B2l2t09．【答案】 (1)Blt 0(m－μg) (2)m【解析】 (1)设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得F－μmg＝ma①设金属杆到达磁场左界线时的速度为v，由运动学公式有v＝at0②当金属杆以速度v 在磁场中运动时，由法拉第电磁感觉定律知产生的电动势为E＝Blv③联立①②③式可得FE＝Blt 0(m－μg)④(2)设金属杆在磁场所区中匀速运动时，金属杆中的电流为I ，依照欧姆定律EI＝R⑤式中 R 为电阻的阻值．金属杆所受的安培力为F 安＝BlI ⑥因金属杆做匀速运动，有F－μmg－F 安＝0⑦联立④⑤⑥⑦式得B2l 2t0R＝m ⑧.10．【答案】 BD11．【答案】 BD【解析】 [ab 匀速运动时， ab 中感觉电流恒定， L1中磁通量不变，穿过 L2的磁通量不变， L2中无感觉电流产生， cd 杆保持静止， A 不正确； ab 向右加速运动时， L2中的磁通量向下增大，由楞次定律知 L2中感觉电流产生的磁场方向向上，故经过 cd 的电流方向向下， cd 向右搬动， B 正确；同理可得 C 不正确， D 正确． ]12．【答案】 D【解析】 [ 由题意知线圈经过地址 2 时穿过线圈的磁通量为零，但磁通量的变化率不为零，故A、B 均错误；从地址 1 到地址 3 的整个过程中，穿过线圈的磁通量是先向外逐渐减小到零，尔后向里逐渐增大，由楞次定律知线圈中感觉电流的方向向来沿逆时针方向，线圈所受的磁场力的方向向来向右，故C错误，D正确．]。
(2021年整理)高二物理《磁场》单元测试题
高二物理《磁场》单元测试题高二物理《磁场》单元测试题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高二物理《磁场》单元测试题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高二物理《磁场》单元测试题的全部内容。
12高二物理《磁场》单元测试题2012.12.21一、选择题（下列各题中至少有一个选项是正确的每小题4分共40分)1．最先发现电流磁效应的科学家是（ ）A ．安培B ．奥斯特C ．库仑D ．麦克斯韦 2.如图所示,连接平行金属板P 1和P 2(板垂直纸面)的导线的一部分CD 和另一连接电池的回路的一部分导体GH 平行，CD 和GH 均在纸平面内，金属板置于磁场中，磁场方向垂直纸面向里,当一束等离子体射入两金属板之间时，CD 段导线将受到力的作用,则A.等离子体从右方射入时，CD 受力的方向背离GHB.等离子体从右方射入时,CD 受力的方向指向GH C 。
等离子体从左方射入时，CD 受力的方向背离GH D 。
等离子体从左方射入时，CD 受力的方向指向GH3．对超导现象的研究是当今科技的热点。
当一块磁体靠近超导体时,超导体会产生强大的电流，对磁体产生排斥作用。
这种排斥力可使磁体悬浮在空中。
磁悬浮列车就是采用了这种技术。
磁体悬浮的原理是（ ）A ．超导体电流的磁场方向与磁体磁场方向相同B ．超导体电流的磁场方向与磁体磁场方向相反C ．超导体使磁体处于失重状态D ．超导体产生的磁力和磁体的重力是一对作用力与反作用力4．如图1所示,在通电直导线下方,有一电子沿平行导线方向以速度v 向左开始运动,则 （ ）A ．将沿轨迹I 运动,B ．将沿轨迹I 运动，半径越来越大C ．将沿轨迹II 运动，半径越来越小D ．将沿轨迹II 运动,半径越来越大5．电子与质子速度相同，都从O图2图1 IvⅠ Ⅱ中画出的四段圆弧，哪两个是电子和质子运动的可能轨迹( ）A．a是电子运动轨迹，d是质子运动轨迹B．b是电子运动轨迹,c是质子运动轨迹C．c是电子运动轨迹，b是质子运动轨迹D．d是电子运动轨迹，a是质子运动轨迹6．根据安培分子电流学说的思想,所有的磁场都是运动电荷产生的。
磁场单元测试题
磁场单元测试题一、选择题1、两个粒子带电量相等，在同一匀强磁场中只受磁场力而做匀速圆周运动A、若速率相等，则半径必相等；B、若质量相等，则周期必相等；C、若动量相等，则半径必相等；D、若动能相等，则周期必相等。
2、α粒子和质子垂直于磁场方向射入同一匀强磁场，若两粒子沿半径相同的轨道运动，则它们的动能之比Eα：E P为：A、4：1B、1：1C、1：2D、1：43、三个相同的带电小球1、2、3在重力场中从同一高度由静止开始落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场，设三个小球落到同一高度时的动能分别为E1、E2、E3，忽略空气阻力。
则A、E1=E2=E3B、E1>E2=E3C、E1<E2=E3D、E1>E2>E34、在同一匀强磁场中，质子和电子各自在垂直于磁场方向的平面内作半径相同的匀速圆周运动，质子的质量为m p，电子的质量为m e，则A、质子与电子的速率之比等于m e/m p；B、质子与电子的动量之比等于m e/m p；C、质子与电子的动能之比等于m e/m p；D、质子与电子的圆周运动周期之比等于m e/m p。
5、如图所示中虚线所围的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场，已知从左方水平射入的电子，穿过这区域时未发生偏转，设重力可以忽略不计，则在这区域中的E和B的方向可能是：A、E和B都沿水平方向，并与电子运动方向相同；B、E和B都沿水平方向，并与电子运动方向相反；C、E垂直向上，B垂直于纸面向外；D、E垂直向上，B垂直于纸面向里。
6、如图所示，在真空中一光滑水平面上，有一直径相同的两个金属球A、C，质量m A=0.01kg，m B=0.005kg，静止在磁感应强度B=0.5T的匀强磁场中的C球带正电，电量q C=1.0×10-2C，在磁场外的不带电的A球以速度V0=20m/s进入磁场中与C球发生正碰后，C球对水平面的压力恰为零，则碰后A球的速度为（g=10m/s2）A、10m/SB、5m/SC、15m/SD、-20m/S7、通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图3所示，ab边与MN平行，关于MN的磁场对线框的作用，下列叙述正确性的是：A、框有两条边所受的安培力方向相同；B、框有两条边所受的安培力的大小相同；C、框所受的安培力的合力向左；D、d所受的安培力对ab边的力矩不为零。
高二物理-磁场专题训练及答案(全套)
中学物理磁场专题训练一、磁场、安培力练习题一、选择题1．关于磁场和磁感线的描述，正确的说法有[]A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B．磁感线可以形象地表现磁场的强弱与方向C．磁感线总是从磁铁的北极动身，到南极终止D．磁感线就是细铁屑在磁铁四周排列出的曲线，没有细铁屑的地方就没有磁感线2．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图1所示，那么这束带电粒子可能是[]A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．问左飞行的负离子束3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多，如图2所示的图中，哪一种接法铁心的磁性最强[]4．关于磁场，以下说法正确的是[]A．电流在磁场中某点不受磁场力作用，则该点的磁感强度肯定为零B．磁场中某点的磁感强度，依据公式B=F/I·l，它跟F，I，l都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量5．磁场中某点的磁感应强度的方向[]A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．通过该点磁场线的切线方向6．下列有关磁通量的论述中正确的是[]A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度肯定为零D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大7．如图3所示，条形磁铁放在水平桌面上，其中心正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面对外的电流，[]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用8．如图4所示，将通电线圈悬挂在磁铁N极旁边：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将[]A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有[]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10．匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．11．如图5所示，abcd是一竖直的矩形导线框，线框面积为S，放在磁场中，ab边在水平面内且与磁场方向成60°角，若导线框中的电流为I，则导线框所受的安培力对某竖直的固定轴的力矩等于______．12．一矩形线圈面积S＝10-2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×103Wb，则磁场的磁感强度B______；若线圈以一条边为轴的转180°，则穿过线圈的磁能量的改变为______；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф＝______．三、计算题13．如图6所示，ab，cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，通以5A的电流时，棒沿导轨作匀速运动；当棒中电流增加到8A时，棒能获得2m/s2的加速度，求匀强磁场的磁感强度的大小；14．如图7所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为l，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？一、磁场、安培力练习题答案一、选择题1．AB 2．BC 3．D 4．D5．CD 6．D 7．A 8．A 9．AB二、填空题三、计算题13．1.2T 14．mg-BIlcosθ，BI lsinθ二、洛仑兹力练习题一、选择题1．如图1所示，在垂直于纸面对内的匀强磁场中，垂直于磁场方向放射出两个电子1和2，其速度分别为v1和v2．假如v2＝2v1，则1和2的轨道半径之比r1：r2及周期之比T1：T2分别为 [ ] A．r1：r2＝1：2，T1：T2＝1：2B．r1：r2＝1：2，T1：T2＝1：1C．r1：r2＝2：1，T1：T2＝1：1D．r1：r2＝1：1，T1：T2＝2：12．如图2所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外、有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子． [ ]A．只有速度大小肯定的粒子可以沿中心线通过弯管B．只有质量大小肯定的粒子可以沿中心线通过弯管C．只有动量大小肯定的粒子可以沿中心线通过弯管D．只有能量大小肯定的粒子可以沿中心线通过弯管3．电子以初速V0垂直进入磁感应强度为B的匀强磁场中，则 [ ]A．磁场对电子的作用力始终不变B．磁场对电子的作用力始终不作功C．电子的动量始终不变D．电子的动能始终不变它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面对里）．在图3中，哪个图正确地表示出这三束粒子的运动轨迹？[ ]5．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量渐渐减小（带电量不变）．从图中可以确定 [ ]A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电 D．粒子从b到a，带负电6．三个相同的带电小球1、2、3，在重力场中从同一高度由静止起先落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场．设三个小球落到同一高度时的动能分别为E1、E2和E3，忽视空气阻力，则 [ ]A．E1＝E2＝E3B．E1＞E2＝E3C．E1＜E2＝E3D．E1＞E2＞E37．真空中同时存在着竖直向下的匀强电场和垂直纸面对里的匀强磁场，三个带有等量同种电荷的油滴a、b、c在场中做不同的运动．其中a静止，b向右做匀速直线运动，c向左做匀速直线运动，则三油滴质量大小关系为 [ ]A．a最大 B．b最大C．c最大 D．都相等8．一个带正电荷的微粒（重力不计）穿过图5中匀强电场和匀强磁场区域时，恰能沿直线运动，则欲使电荷向下偏转时应采纳的方法是[ ]A．增大电荷质量B．增大电荷电量C．削减入射速度D．增大磁感强度E．减小电场强度二、填空题9．一束离子能沿入射方向通过相互垂直的匀强电场和匀强磁场区域，然后进入磁感应强度为B′的偏转磁场内做半径相同的匀速圆周运动（图6），则这束离子必定有相同的______，相同的______．10．为使从炙热灯丝放射的电子（质量m、电量e、初速为零）能沿入射方向通过相互垂直的匀强电场（场强为E）和匀强磁场（磁感强度为B）区域，对电子的加速电压为______．11．一个电子匀强磁场中运动而不受到磁场力的作用，则电子运动的方向是______．12．一质量为m、电量为q的带电粒子在磁感强度为B的匀强磁场中作圆周运动，其效果相当于一环形电流，则此环形电流的电流强度I＝______．三、计算题13．一个电视显像管的电子束里电子的动能E K＝12000eV．这个显像管的位置取向刚好使电子水平地由南向北运动．已知地磁场的竖直向下重量B＝5.5×10-5T，试问（1）电子束偏向什么方向？（2）电子束在显像管里由南向北通过y＝20cm路程，受洛仑兹力作用将偏转多少距离？电子质量m＝9.1×10-31kg，电量e＝1.6×10-19C．14．如图7所示，一质量m、电量q带正电荷的小球静止在倾角30°、足够长的绝缘光滑斜面．顶端时对斜面压力恰为零．若快速把电场方向改为竖直向下，则小球能在斜面上滑行多远？洛仑兹力练习题答案一、选择题1．B 2．C 3．BD 4．C5．B 6．B 7．C 8．C二、填空题三、计算题三、单元练习题一、选择题1．安培的分子环流假设，可用来说明 [ ]A．两通电导体间有相互作用的缘由B．通电线圈产生磁场的缘由C．永久磁铁产生磁场的缘由D．铁质类物体被磁化而具有磁性的缘由2．如图1所示，条形磁铁放在水平桌面上，在其正中心的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面对外的电流，则[ ]A．磁铁对桌面压力减小，不受桌面的摩擦力作用B．磁铁对桌面压力减小，受到桌面的摩擦力作用C．磁铁对桌面压力增大，不受桌面的摩擦力作用D．磁铁对桌面压力增大，受到桌面的摩擦力作用3．有电子、质子、氘核、氚核，以同样速度垂直射入同一匀强磁场中，它们都作匀速圆周运动，则轨道半径最大的粒子是 [ ]A．氘核 B．氚核C．电子D．质子4．两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中．设r1、r2为这两个电子的运动轨道半径，T1、T2是它们的运动周期，则 [ ]A．r1＝r2，T1≠T2B．r1≠r2，T1≠T2C．r1＝r2，T1＝T2 D．r1≠r2，T1＝T25．在垂直于纸面的匀强磁场中，有一原来静止的原子核．该核衰变后，放出的带电粒子和反冲核的运动轨迹分别如图2中a、b所示．由图可以判定 [ ]A．该核发生的是α衰变B．该核发生的是β衰变C．磁场方向肯定是垂直纸面对里D．磁场方向向里还是向外不能判定6．如图3有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，假如这束正离子束流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的 [ ] A．速度 B．质量C．电荷 D．荷质比7．设空间存在竖直向下的匀强电场和垂直纸面对里的匀强磁场，如图4所示，已知一离子在电场力和洛仑兹力的作用下，从静止起先自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽视重力，以下说法中正确的是 [ ]A．这离子必带正电荷B．A点和B点位于同一高度C．离子在C点时速度最大D．离子到达B点后，将沿原曲线返回A点8．如图5所示，在正交的匀强电场和磁场的区域内（磁场水平向内），有一离子恰能沿直线飞过此区域（不计离子重力） [ ]A．若离子带正电，E方向应向下B．若离子带负电，E方向应向上C．若离子带正电，E方向应向上D．不管离子带何种电，E方向都向下9．一根通有电流I的直铜棒用软导线挂在如图6所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采纳的方法有 [ ]A．适当增大电流，方向不变B．适当减小电流，并使它反向C．电流大小、方向不变，适当增加磁场D．使原电流反向，并适当减弱磁场10．如图7所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面对外运动，可以[ ]A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在沟通电源的一端，b、d接在沟通电源的另一端11．带电为+q的粒子在匀强磁场中运动，下面说法中正确的是 [ ]A．只要速度大小相同，所受洛仑兹力就相同B．假如把+q改为-q，且速度反向大小不变，则洛仑兹力的大小，方向均不变C．洛仑兹力方向肯定与电荷速度方向垂直，磁场方向肯定与电荷运动方向垂直D．粒子只受到洛仑兹力作用，其运动的动能、动量均不变12．关于磁现象的电本质，下列说法中正确的是 [ ]A．有磁必有电荷，有电荷必有磁B．一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C．除永久磁铁外，一切磁场都是由运动电荷或电流产生的D．依据安培的分子环流假说，在外界磁场作用下，物体内部分子电流取向大致相同时，物体就被磁化，两端形成磁极二、填空题13．一质子及一α粒子，同时垂直射入同一匀强磁场中．（1）若两者由静止经同一电势差加速的，则旋转半径之比为______；（2）若两者以相同的动进入磁场中，则旋转半径之比为______；（3）若两者以相同的动能进入磁场中，则旋转半径之比为______；（4）若两者以相同速度进入磁场，则旋转半径之比为______．14．两块长5d，相距d的水平平行金属板，板间有垂直于纸面的匀强磁场．一大群电子从平行于板面的方向、以等大小的速度v从左端各处飞入（图8）．为了不使任何电子飞出，板间磁感应强度的最小值为______．15．如图9所示，M、N为水平位置的两块平行金属板，板间距离为d，两板间电势差为U．当带电量为q、质量为m的正离子流以速度V0沿水平方向从两板左端的中心O点处射入，因受电场力作用，离子作曲线运动，偏向M板（重力忽视不计）．今在两板间加一匀强磁场，使从中心O处射入的正离流在两板间作直线运动．则磁场的方向是______，磁感应强度B＝______．16．如图10所示，质量为m，带电量为+q的粒子，从两平行电极板正中心垂直电场线和磁感线以速度v飞入．已知两板间距为d，磁感强度为B，这时粒子恰能直线穿过电场和磁场区域（重力不计）．今将磁感强度增大到某值，则粒子将落到极板上．当粒子落到极板上时的动能为______．17．如图11所示，绝缘光滑的斜面倾角为θ，匀强磁场B方向与斜面垂直，假如一个质量为m，带电量为-q的小球A在斜面上作匀速圆周运动，则必需加一最小的场强为______的匀强电场．18．三个带等量正电荷的粒子a、b、c（所受重力不计）以相同的初动能水平射入正交的电场磁场中，轨迹如图12，则可知它们的质量m a、m b、m c大小次序为______，入射时的初动量大小次序为______．19．一初速为零的带电粒子，经过电压为U的电场加速后垂直进入磁感强度为B的匀强磁场中，已知带电粒子的质量是m，电量是q，则带电粒子所受的洛仑兹力为______，轨道半径为______．20．如图13在x轴的上方（y≥0）存在着垂直于纸面对外的匀强磁场，磁感强度为B．在原点O有一个离子源向x轴上方的各个方向放射出质量为m、电量为q的正离子，速率都为v，对那些在xy平面内运动的离子，在磁场中可能到达的最大x＝______，最大y＝______．三、计算题21．以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图14所示，磁感强度B的方向与离子的运动方向垂直，并垂直于纸面对里．（1）求离子进入磁场后到达屏S上时的位置与O点的距离．（2）假如离子进入磁场后经过时间t到达位置P，试证明：直线OP与离子入射方向之间的夹角θ跟t的关系是22．如图16所示，AB为一段光滑绝缘水平轨道，BCD为一段光滑的圆弧轨道，半径为R，今有一质量为m、带电为+q的绝缘小球，以速度v0从A点向B点运动，后又沿弧BC做圆周运动，到C点后由于v0较小，故难运动到最高点．假如当其运动至C点时，突然在轨道区域加一匀强电场和匀强磁场，使其能运动到最高点此时轨道弹力为0，且贴着轨道做匀速圆周运动，求：（1）匀强电场的方向和强度；（2）磁场的方向和磁感应强度．单元练习题答案一、选择题1．CD 2．A 3．B 4．D 5．BD 6．AD7．ABC 8．AD 9．AC 10．ABD 11．B 12．BD二、填空题三、计算题21．（1）2mv/qB。
磁场单元测试
ONS图1磁场单元过关测试题 第Ⅰ卷（选择题 共40分）一、本题共10小题，每小题4分，共40分． 1．下列说法中正确的是（ ）A ．磁极之间的相互作用是通过磁场发生的B ．磁感线就是细铁屑在磁铁周围排列出的曲线C ．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向D ．因为ILFB，所以某处磁感强度的大小与放在该处的小段通电导线IL 乘积成反比 2．下列关于磁电式电流表的说法中正确的是 （ ）A ．磁电式电流表内部的蹄形磁铁和铁芯间的磁场是均匀辐向分布的B ．磁电式电流表的指针偏转角度的大小与被测电流的大小成反比C ．磁电式电流表的优点是灵敏度高，缺点是允许通过的电流很弱D ．磁电式电流表的工作原理是安培力对通电线框的转动作用3．如图1所示，蹄形磁体用悬线悬于O 点，在磁体的正下方有一水平放置的长直导线，当导线通以由左向右的电流时，蹄形磁体的运动情况将是（ ）A ．静止不动B ．向纸外运动C ．N 极向纸外转动，S 级向纸内转动D ．N 极向纸内转动，S 级向纸外转动4．如图2所示，在纸面内有两根长直的平行绝缘线A 和B ，它们都带有均 匀分布的正电荷，当它们沿各自的直线向相反方向运动时，绝缘线B 所 受磁力的方向是（ ）A ．垂直纸面向里B ．垂直纸面向外C ．在纸面内，方向向左D ．在纸面内，方向向右5．两根通电的长直导线平行放置，电流分别为I 1和I 2，且I 1>I 2，电流的方向如图3所示，在与导线垂直的平面上有a 、b 、c 、d 四点，其中a 、b 在导线横截面连线的延长线上，c 、d 在导线横截面连线的垂直平分线上，则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是 （ ）A ．a 点B ．b 点C ．c 点D ．d 点6．如图4所示，一金属直杆MN两端接有导线，悬挂于线圈上方，图3MN 与线圈轴线均处于竖直平面内，为使MN 垂直于纸面向外运动，可以 （ ）A ．将a 、c 端接在电源正极，b 、d 端接在电源负极B ．将b 、d 端接在电源正极，a 、c 端接在电源负极C ．将a 、d 端接在电源正极，b 、c 端接在电源负极D ．将a 、c 端接在交流电源的一端，b 、d 端接在交流电源的另一端7．如图6所示，虚线框abcd 内为一矩形匀强磁场区域，ab =2bc ，磁 场方向垂直于纸面；实线框a ′b ′c ′d ′是一正方形导线框，a ′b ′ 边与ab 边平行.若将导线框匀速地拉离磁场区域，以W 1表示沿平 行于ab 的方向拉出过程中外力所做的功，W 2表示以同样速率沿平行于bc 的方向拉出过程中外力所做的功，则 （ ）A ．W 1=W 2B ．W 2=2W 1C ．W 1=2W 2D ．W 2=4W 1第Ⅱ卷（非选择题 共60分）二、本题共4小题，共16分．把答案填在题中的横线上或按题目要求作答. 8．如图9和图10所示，长都为20cm 的直导线中的电流强度都为2A ，匀强磁场的磁感应强度都为0.5T ，图9的磁场方向水平向右，图10中磁场方向垂直纸面向里，则图9中导线所受的安培力大小为 ，方向 ，图10中导线所受的安培力大小为 ，方向 。

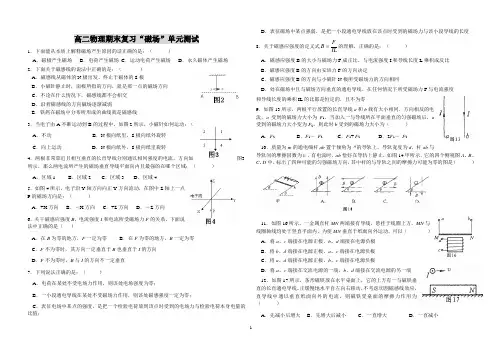

高二物理期末复习“磁场”单元测试2
高二物理期末复习“磁场”单元测试1．下面能从本质上解释磁场产生原因的话正确的是：（）A．磁极产生磁场B．电荷产生磁场C．运动电荷产生磁场D．永久磁体产生磁场2．下面关于磁感线的说法中正确的是：（）A．磁感线从磁体的N极出发，终止于磁体的S极B．小磁针静止时，南极所指的方向，就是那一点的磁场方向C．不论在什么情况下，磁感线都不会相交D．沿着磁感线的方向磁场逐渐减弱E．铁屑在磁场中分布所形成的曲线就是磁感线3．当电子由A不断运动到B的过程中，如图2所示，小磁针如何运动：（A．不动B．N极向纸里，S极向纸外旋转C．向上运动D．N极向纸外，S极向纸里旋转4．两根非常靠近且相互垂直的长直导线分别通以相同强度的电流，方向如图3所示，那么两电流所产生的磁场垂直导线平面向内且最强的在哪个区域：（）A．区域1 B．区域2 C．区域3 D．区域45．如图4所示，电子沿Y轴方向向正Y方向流动，在图中Z轴上一点P的磁场方向是：（）A．+X方向B．－X方向C．+Z方向D．－Z方向6．关干磁感应强度B，电流强度I和电流所受磁场力F的关系，下面说法中正确的是（）A．在B为零的地方，F一定为零B．在F为零的地方，B一定为零C．F不为零时，其方向一定垂直于B也垂直于I的方向D．F不为零时，B与I的方向不一定垂直7．下列说法正确的是：（）A．电荷在某处不受电场力作用，则该处电场强度为零；B．一小段通电导线在某处不受磁场力作用，则该处磁感强度一定为零；C．表征电场中某点的强度，是把一个检验电荷放到该点时受到的电场力与检验电荷本身电量的比值；D．表征磁场中某点强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线的长度8．关于磁感应强度的定义式ILFB 的理解，正确的是：（）A．磁感应强度B的大小与磁场力F成正比，与电流强度I和导线长度L乘积成反比B．磁感应强度B的方向由安培力F的方向决定C．磁感应强度B的方向与小磁针N极所受磁场力的方向相同D．处在磁场中且与磁场方向垂直的通电导线，在任何情况下所受磁场力F与电流强度和导线长度的乘积IL的比都是恒定的，且不为零9．如图13所示，两根平行放置的长直导线a和b载有大小相同、方向相反的电流，a受到的磁场力大小为F1，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小为（）A．F2B．F1－F2C．F1+ F2D．2F1－F210．质量为m的通电细杆ab置于倾角为θ的导轨上，导轨宽度为d，杆ab与导轨间的摩擦因数为μ，有电流时，ab恰好在导轨上静止，如图14甲所示，它的四个侧视图A、B、C、D中，标出了四种可能的匀强磁场方向，其中杆的与导轨之间的摩擦力可能为零的图是（）11．如图16所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直于纸面向外运动，可以（）A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在交流电源的一端，b、d端接在交流电源的另一端12．如图17所示，条形磁铁放在水平桌面上，它的上方有一与磁铁垂直的长直通电导线。
高二物理《磁场》单元测试题(含答案及评分标)
嘴哆市安排阳光实验学校石室中学高2010级《磁场》单元测试卷第Ⅰ卷（48分）一、选择题（本题共6个小题，每小题4分，共24分。
每小题给出的四个选项中，只有一个选项符合题目的要求）1．下列对一些物理现象的描述，错误的是( ) A ．奥斯特实验说明电流具有磁效应B ．磁电式电流表的工作原理是磁场对电流的作用C ．安培分子电流假说认为磁体的磁场是由运动电荷产生的D ．将一条形磁铁从中间锯断，一块仅为N 极，另一块仅为S 极2．两个相同的圆形线圈，能在一个光滑绝缘的圆柱体上自由滑动。
设大小不同的电流按图中所示的方向分别通入两个线圈，则两线圈的运动情况是( ) A ．彼此相向平动，且电流大的加速度的值较大 B ．彼此背向平动，且电流大的加速度的值较大 C ．彼此背向平动，且具有相同的加速度值 D ．彼此相向平动，且具有相同的加速度值 3．如图所示，平行于纸面水平向右的匀强磁场，磁感应强度B 1＝1T 。
位于纸面内的细直导线，长L ＝1m ，通有I ＝1A 的恒定电流。
当导线与B 成600夹角时，发现其受到的安培力为零。
则该区域同时存在的另一匀强磁场的磁感应强度B 2的大小不可能是( )A ．21T B ．23T C ．1 T D ．3T4．如图所示，两根垂直纸面、平行且固定放置的直导线M 和N 中通有同向等值的电流。
沿纸面与直导线M 、N 等距放置的另一根可自由移动的通电导线ab 通有图示方向的电流，则通电导线ab 在安培力作用下运动的情况是（ ）A ．沿纸面逆时针转动B ．沿纸面顺时针转动C ．a 端转向纸外，b 端转向纸里D ．a 端转向纸里，b 端转向纸外5.回旋加速器是用来加速带电粒子的装置，如图所示.它的核心部分是两个D 形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝时都得到加速。
两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出。
高二物理磁场和电磁感应测试题附答案
磁场单元练习班级_______姓名___________1、如图1所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：A、ａ、ｂ两点磁感应强度相同C、ａ点磁感应强度最大B、ｃ、ｄ两点磁感应强度大小相等D、b点磁感应强度最大2、如图2所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为：A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里3、质量为ｍ，电荷量为ｑ的带电粒子以速率ｖ垂直射入磁感强度为B的匀强磁场中，在磁场力作用下做匀速圆周运动，带电粒子在圆形轨道上运动相当于一环形电流，则：A、环形电流跟ｑ成正比B、环形电流跟ｖ成正比C、环形电流跟B成反比D、环形电流跟ｍ成反比4、如图4所示，要使线框ａｂｃｄ在受到磁场力作用后，ａｂ边向纸外，ｃｄ边向纸里转动，可行的方法是：A、加方向垂直纸面向外的磁场，通方向为ａ→ｂ→ｃ→ｄ→ａ的电流B、加方向平行纸面向上的磁场，通以方向为ａ→ｂ→ｃ→ｄ→ａ电流C、加方向平行于纸面向下的磁场，通以方向为ａ→ｂ→ｃ→ｄ的电流D、加方向垂直纸面向内的磁场，通以方向为ａ→ｄ→ｃ→ｂ→ａ的电流5、从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子，这些高能粒子流到达地球会对地球上的生命带来危害，但是由于地球周围存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，如图所示。
那么（）A．地磁场对宇宙射线的阻挡作用各处相同B．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强，赤道附近最弱C．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱，赤道附近最强D．地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转6.一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，粒子可能是A、向右飞行的正离子束B、向左飞行的负离子束C、向右飞行的电子束D、向左飞行的电子束7.图中为一“滤速器”装置示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二物理期末复“磁场”单元测试
1、如图2所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：（ ） A ．ａ、ｂ两点磁感应强度相同 B ．ａ点磁感应强度最大 C ．ｃ、ｄ两点磁感应强度大小相等 D ．b 点磁感应强度最大
2、如图所示，两个半径相同的半圆形光滑轨道置于竖直平面内，左右两端
点等高，分别处于沿水平方向的匀强电场和匀强磁场中。
两个相同的带正电小球同时从两轨道左端最高点由静止释放。
M 、N 为轨道的最低点，则下列说法中正确的是（ ） A ．两个小球到达轨道最低点的速度v M <v N
B ．两个小球第一次经过轨道最低点时对轨道的压力F M >F N
C ．小球第一次到达M 点的时间大于小球第一次到达N 点的时间
D ．在磁场中小球能到达轨道的另一端最高处，在电场中小球不能到达轨道另一端最高处 3、如图3，用绝缘细线悬吊着的带正电小球在匀强磁场中做简谐运动，则（ ） A ．当小球每次通过平衡位置时，动能相同 B ．当小球每次通过平衡位置时，速度相同 C ．当小球每次通过平衡位置时，丝线拉力相同 D ．撤消磁场后，小球摆动周期变化
4、如图4所示，匀强电场方向竖直向上，匀强磁场的方向垂直纸面向外。
有一正离子（不计重力），恰能沿直线从左向右水平飞越此区域．则（ ） A ．若电子从右向左水平飞入，电子也沿直线运动 B ．若电子从右向左水平飞入,电子将向上偏
C ．若电子从右向左水平飞入，电子将向下偏
D ．若电子从右向左水平飞入，电子将向外偏 5、在图5中虚线所围的区域内，存在电场强度为
E 的匀强电场和磁感应强度为B 的匀强磁场，已知从左方水平射入的电子，穿过这个区域时未发生偏转，设重力可以忽略不计，则在这区域中的E 和B 的方向可能是（ ）
A ．E 和
B 都沿水平方向，并与电子运动的方向相同 B ．E 和B 都沿水平方向，并与电子运动的方向相反
C ．E 竖直向上，B 垂直纸面向外
D ．竖直向上，B 垂直纸面向里
6、如图6所示为电视机显像管的偏转线圈的示意图。
线圈中心Ｏ处的黑点表示电子枪射出的电子，它的方向由纸内垂直指向纸外。
当偏转线圈中的电流方向如图所示时，电子束应（ ） A ．向左偏转 B ．向上偏转 C ．向下偏转 D ．不偏
7、长方体金属块放在匀强磁场中，有电流流过金属块，如图7所示，则（ ） A ．金属块上下表面电势相等 B ．金属块上表面电势高于下表面电势 C ．金属块上表面电势低于下表面电势 D ．无法判断上下表面电势高低
8、一电子经加速电场加速后，垂直射入一匀强磁场区域，如图8所示，电子从磁场边界射出时的偏角θ随加速电压U 和磁感强度B 的变化关系为 （ ） A ．U 增大时θ增大 B ．U 增大时θ减小 C ．B 增大时θ增大 D ．B 增大时θ减小
9．回旋加速器是用来加速带电粒子的装置，如图所示。
它的核心部分是两
个D 形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速。
两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出。
如果用同一回旋加速器分别加速氚核（H 31）和α粒子（e H 4
2）比较它们
所加的
高频交流电源的周期和获得的最大动能的大小，有（ ） A ．加速氚核的交流电源的周期较大，氚核获得的最大动能也较大 B ．加速氚核的交流电源的周期较大，氚核获得的最大动能较小 C ．加速氚核的交流电源的周期较小，氚核获得的最大动能也较小 D ．加速氚核的交流电源的周期较小，氚核获得的最大动能较大
10．如图49所示，界面MN 与水平面之间有一个正交的匀强磁场B 和匀强电场E ，在MN 上方有一个带正电的小球A 由静止开始下落，经电场和磁场到达水平面，设空气阻力不计，下列说法中正确的是（ ）
A ．在电磁、磁场中，小球做匀变速曲线运动
B ．在电磁、磁场中，小球下落过程中的电势能减小
C ．小球从静止开始下落到达水平面时的动能等于其电势能和重力势能的减少量总和
D
．若其他条件不变，仅仅增大磁感应强度，小球从原来位置下落到水
平面时的动能不变
11．如图11所示，带电液滴从h高处自由落下，进入一个匀强电场与匀强
磁场互相垂直的区域，磁场方向垂直纸面，电场强度为E，磁感应强度为B．已
知液滴在此区域中做匀速圆周运动，则圆周的半径R=_________________。
12．如图12为电磁流量计的示意图。
直径为d的非磁性材料制成的圆形导
管内，有导电液体流动，磁感应强度为B的匀强磁场垂直于导电液体流
动方向而穿过一段圆形管道。
若测得管壁内a、b两点间的电势差为U，
则管中导电液体的流量（单位时间内流过导管截面的液体体积）Q=____
米3/秒。
13．如图46所示，套在长绝缘杆上的小球质量m=0.1g，电量q=4.0×10
－4C，小球可在棒上滑动，小球与杆的滑动摩擦系数μ=0.2，匀强磁场方
向垂直纸面向里，B=0.5T，匀强电场方向水平向右，E=10N/C。
小球由
静止开始沿绝缘杆下滑过程中的最大加速度大小a m＝＿＿＿＿m/s2，最
大速度的大小v m＝＿＿＿＿m/s。
（g=10m/s2）
15．如图52所示，带正电量为q的液滴，处在水平方向的匀强磁场
中，磁感应强度为B，液滴运动速度为v，若要液滴在竖直平面内做
半径为R的匀速圆周运动，则：
（1）所施加匀强电场的电场强度大小和方向如何？
（2）液滴的绕行方向怎样？
17．如图16所示，在x轴上方有一磁感应强度为B，方向垂直于纸面向里的匀强磁场，在x轴下方有沿y轴负方向的匀强电场，场强为E。
一质量为m，电量为－q的粒子从坐标原点o沿着y轴正方向射出，射出之后，第三次到达x轴时，它与点o的距离为L。
求此粒子射出时的速度v和运动的总路程s（重力不计）。
18．如图所示，电容器两极板相距为d，两板间电压为U，极板间的匀强磁场的磁感应强度为B1，一束电荷量相同的带正电的粒子从图示方向射入电容器，沿直线穿过电容器后进入另一磁感应强度为B2的匀强磁场，结果分别打在a、b两点，两点间距离为△R。
设粒子所带电量为q，且不计粒子所受重力，求打在a、b两点的粒子的质量之差△m是多少？
19．如图19所示，在竖直平面内有一个正交的匀强电场和匀强磁场磁感应强度为1T，电场强度为3
10N／C。
一个带正电的微粒，q＝2×10－6C，质量m=2×10－6kg，在这正交的电场和磁场内恰好做匀速直线运动，则带电粒子运动的速度大小多大？方向如何？
图12。
