棘轮扳手
棘轮扳手常用尺寸
棘轮扳手常用尺寸棘轮扳手是一种常见的手动工具，它能够旋转各类螺丝、螺母或螺栓。
常用于汽车修理、机械制造、家具组装等领域。
棘轮扳手的特点是省力、方便，而且使用简单，适用范围广泛。
本文将为大家介绍棘轮扳手常用的尺寸，方便选择和使用。
1. 棘轮扳手的基本尺寸棘轮扳手是一种带有可旋转头部的扳手。
一般来说，棘轮扳手的尺寸都是按照头部大小或者手柄长度来定义的。
常见的头部规格有1/4英寸、3/8英寸和1/2英寸。
手柄长度一般为4英寸、8英寸和12英寸等不同规格。
棘轮扳手的尺寸大小，不仅影响其扭力大小，还会影响到其使用的舒适性和灵活性。
2. 棘轮扳手的常用尺寸(1) 1/4英寸口径的棘轮扳手1/4英寸口径的棘轮扳手是一种轻便、易携带的扳手，常用于拆卸和安装电器、小型机器等。
它通常搭配各种规格的插头头，如3毫米、4毫米、5毫米等。
(2) 3/8英寸口径的棘轮扳手3/8英寸口径的棘轮扳手是一种中等大小的扳手，常用于汽车维修、家具组装、机械制造等领域。
它通常搭配各种规格的插头头，如8毫米、10毫米、11毫米等。
(3) 1/2英寸口径的棘轮扳手1/2英寸口径的棘轮扳手是一种大型、高扭力的扳手，通常用于汽车发动机、建筑工程、大型机器等领域。
它通常搭配各种规格的插头头，如16毫米、19毫米、21毫米等。
3. 如何选择合适的棘轮扳手尺寸在选择棘轮扳手时，需要根据具体工作情况和需要的松紧力，选择相应的棘轮扳手规格。
一般情况下，选择正确的棘轮扳手可以大大提高工作效率。
(1) 对于电器和小型机器等细密领域的工作，选择1/4英寸口径的棘轮扳手较为合适。
(2) 对于汽车维修、家具组装等领域的工作，选择3/8英寸口径的棘轮扳手较为合适。
(3) 对于建筑工程、大型机器等领域的工作，选择1/2英寸口径的棘轮扳手较为合适。
4. 总结棘轮扳手是一种多功能、易于操作的手动工具。
在选择棘轮扳手尺寸时，需要根据具体工作情况和需要的松紧力，选择相应的规格。
棘轮扳手

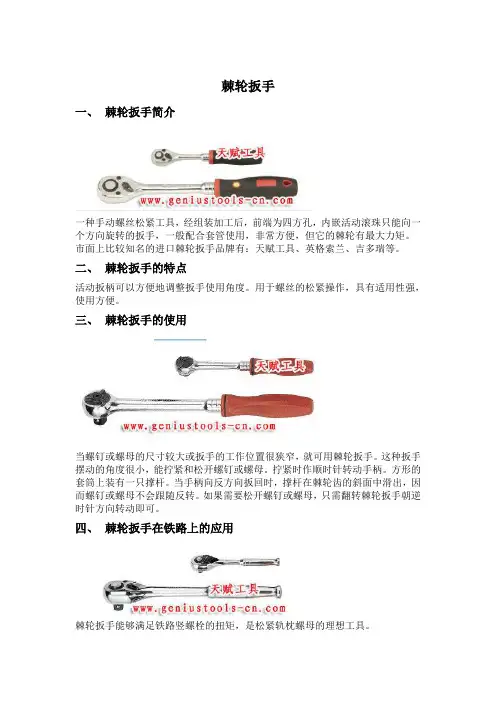

棘轮扳手
一、棘轮扳手简介
一种手动螺丝松紧工具，经组装加工后，前端为四方孔，内嵌活动滚珠只能向一个方向旋转的扳手，一般配合套管使用，非常方便，但它的棘轮有最大力矩。
市面上比较知名的进口棘轮扳手品牌有：天赋工具、英格索兰、吉多瑞等。
二、棘轮扳手的特点
活动扳柄可以方便地调整扳手使用角度。
用于螺丝的松紧操作，具有适用性强，使用方便。
三、棘轮扳手的使用
当螺钉或螺母的尺寸较大或扳手的工作位置很狭窄，就可用棘轮扳手。
这种扳手摆动的角度很小，能拧紧和松开螺钉或螺母。
拧紧时作顺时针转动手柄。
方形的套筒上装有一只撑杆。
当手柄向反方向扳回时，撑杆在棘轮齿的斜面中滑出，因而螺钉或螺母不会跟随反转。
如果需要松开螺钉或螺母，只需翻转棘轮扳手朝逆时针方向转动即可。
四、棘轮扳手在铁路上的应用
棘轮扳手能够满足铁路竖螺栓的扭矩，是松紧轨枕螺母的理想工具。
其通过往复摆动手动扳转螺母，方便快捷，省力省时，可以进行松卸和紧装，适用性强，可以方便地调整使用角度。
棘轮扳手的原理
棘轮扳手的原理
棘轮扳手是一种常用的手动工具，它的原理是利用棘齿机构实现在单向旋转时产生传动力的作用。
棘轮扳手由手柄和带有棘齿机构的头部组成。
头部上有一组有棱角的棘齿，它们呈对称排列并与扳手头内侧的齿轮齿槽相啮合。
这些棘齿只能在一个方向上滑动，即它们可以跟随柄部的旋转而转动，但当反向旋转时会被阻止。
当我们使用棘轮扳手时，我们首先选择适当大小的扳手头，将其插入螺栓或螺母上。
然后我们通过扳手的手柄对其进行顺时针或逆时针的旋转。
在顺时针旋转时，扳手头上的棘齿会跟随旋转并将传动力传递给齿轮，进而将动力传递到螺栓或螺母上。
而在逆时针旋转时，由于棘齿的特性，它们无法顺利啮合，从而阻止了逆向传动。
棘轮扳手因其方便实用的特点广泛应用于机械维修、汽车维护等领域。
它的原理简单，但功能强大，可以在狭窄和难以进入的空间中灵活操作，节省了时间和精力。
棘轮手柄的制作工艺
棘轮手柄的制作工艺棘轮手柄，也称为棘轮扳手，是一种通过棘轮机构实现单向旋转的手工具。
以下是一般棘轮手柄制作的基本工艺：1.材料准备：准备棘轮手柄所需的原材料，主要包括高强度、耐腐蚀的金属材料。
通常选择合金钢或其他强度较高的金属。
2.设计：设计棘轮手柄的整体结构，包括棘轮机构、手柄、齿轮等部分。
确保设计合理，能够满足使用者的需求。
3.切割和成形：使用切割工具，将金属材料切割成棘轮手柄的各个零部件的形状。
然后对各个零部件进行成形，包括打磨、修整和调整。
4.棘轮机构制作：制作棘轮机构，这是棘轮手柄的核心部分。
机构中包括齿轮、棘爪、弹簧等。
确保机构能够实现单向旋转并且可靠。
5.手柄制作：制作棘轮手柄的手柄部分，通常采用手柄套筒等方式进行制作，以提高握持的舒适度。
6.连接机构：将棘轮机构与手柄相互连接，通常使用螺丝或其他连接件进行固定。
确保连接稳固，不产生松动。
7.齿轮加工：对齿轮进行加工，确保齿轮的精度和平滑度，以提高整体棘轮手柄的使用寿命。
8.弹簧安装：安装棘轮机构中的弹簧，确保弹簧的张力适中，能够正常发挥作用。
9.组装：将各个零部件进行组装，确保各个连接点牢固。
测试棘轮手柄的棘轮机构，确保单向旋转功能正常。
10.热处理：对棘轮手柄的关键部位进行热处理，以提高硬度和耐磨性。
这可能包括淬火、回火等热处理工艺。
11.表面处理：对棘轮手柄进行表面处理，可以采用防锈涂层或其他表面处理方法，提高其耐用性。
12.最终检查：进行最终检查，确保棘轮手柄的各项性能都符合设计要求。
检查机构的灵活性、手柄的舒适性等。
13.包装和交付：将制作好的棘轮手柄进行包装，确保在运输过程中不受损坏，并准备好交付给使用者。
棘轮手柄的制作需要经验丰富的工匠和专业的设备，确保每一个细节都达到高标准。
在整个制作过程中，精度和质量控制是非常重要的。
棘轮扳手和扭矩扳手的区别
在生活中扭矩扳手与棘轮扳手有什么不同呢，在买的时候如何分辩呢，下面就为大家讲解一下它们的不同之处。
棘轮套筒板手是一种手动螺丝松紧工具，单头、双头多规格活动柄棘轮梅花扳手（固定孔的）。
是由不同规格尺寸的主梅花套和从梅花套通过铰接键的阴键和阳键咬合的方式连接的。
由于一个梅花套具有两个规格的梅花形通孔，使它可以用于两种规格螺丝的松紧，从而扩大了使用范围，节省了原材料和工时费用。
活动扳柄可以方便地调整扳手使用角度。
这种扳手用于螺丝的松紧操作，具有适用性强，使用方便和造价低的特点。
扭矩扳手-也叫扭矩扳手或力矩扳手，力矩就是力和距离的乘积，在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。
首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响或者扳手连接处折弯一点角度，这就代表已经紧固不要再加力了。
它们的区别在于,扭矩扳手的力矩可以设定。
扩展资料：棘轮扳手扳手原理：用于旋转置于狭窄或难于接近的位置的螺栓或螺母的棘轮扳手，棘轮扳手与操作杆端部可旋转地连接。
棘轮扳手包含：与操作杆相连接的重块，重块可沿操作杆的长度方向滑动，在所说重块前部的操作杆上具有挡住重块冲撞的前部重块承载部分。
或者，在所说重块后部的操作杆上具有挡住重块冲撞的后部重块承载部分。
而且，操作杆上还可以既具有前部重块承载部分又具有后部重块承载部分。
常用扳手：最常用的手动扭力扳手，除此之外还有电动扭力扳手、风动扭力扳手等。
结构扭力扳手又称扭力计、扭力螺钉旋具。
它是依据梁的弯曲原理、扭杆的弯曲原理和螺旋弹簧的压缩原理而设计的，能测量出作用在螺母上的力矩大小。
扭力扳手又有平板型和刻度盘型两种。
扭力扳手有一根长的弹性杆，其一端装着手柄，另一端装有方头或六角头，在方头或六角头上套装一个可换的套筒，用钢珠卡住。
在顶端上还装有一个长指针。
刻度板固定在柄座上，每格刻度值为1N（或kg/m）。
棘轮套筒扳手国家标准
棘轮套筒扳手国家标准棘轮套筒扳手是一种常见的手动工具，广泛应用于机械制造、汽车维修、家具安装等领域。
为了规范和标准化棘轮套筒扳手的生产和使用，国家相关部门制定了棘轮套筒扳手的国家标准，以确保产品质量和使用安全。
本文将对棘轮套筒扳手国家标准进行介绍和解读。
首先，棘轮套筒扳手国家标准规定了棘轮套筒扳手的基本要求。
其中包括产品的型号、规格、材质、表面处理、工作性能等方面的要求。
这些要求旨在保证棘轮套筒扳手在使用过程中具有足够的强度和耐久性，能够满足不同工作环境的需求。
其次，国家标准对棘轮套筒扳手的检验方法和技术要求也进行了详细规定。
包括产品的外观质量检验、尺寸精度检验、工作性能检验等内容。
这些检验方法和技术要求的制定，有利于生产企业和使用者对产品的质量进行准确评估，确保产品符合国家标准的要求。
此外，国家标准还对棘轮套筒扳手的包装、运输和储存提出了具体的要求。
这些要求旨在保证产品在运输和储存过程中不受损坏，确保产品到达使用地点时仍然具有良好的性能和质量。
总的来说，棘轮套筒扳手国家标准的制定，对于规范产品的生产和使用起到了重要的作用。
它不仅为生产企业提供了统一的技术规范，也为用户提供了可靠的产品质量保障。
因此，生产企业和使用者都应当严格遵守国家标准的要求，确保棘轮套筒扳手产品的质量和安全。
在实际生产和使用过程中，我们还应当加强对国家标准的宣传和培训，提高生产企业和使用者的标准意识，促进标准的有效实施。
只有这样，才能更好地发挥国家标准在棘轮套筒扳手行业中的作用，推动行业的健康发展。
综上所述，棘轮套筒扳手国家标准是对该产品进行规范和标准化的重要文件，它为产品的生产和使用提供了统一的技术要求和质量保障。
我们应当充分认识到国家标准的重要性，切实加强对标准的执行和监督，共同促进棘轮套筒扳手行业的良性发展。
1.棘轮扳手的使用-PPT
Thank You！
ห้องสมุดไป่ตู้
汽车整车结构认知
1.棘轮扳手简介
通过调整锁紧机构可改变其旋转方向：将 锁紧机构手柄调到左边，可以单向顺时针拧紧 螺栓或螺母；将锁紧机构手柄调到右边，可以 单向逆时针松开螺栓或螺母。
汽车整车结构认知
2.棘轮扳手的使用
使用时，按下锁定按钮，将套筒头套入棘 轮扳手的方榫中，松开锁定按钮，套筒即被锁 止，如再次按下锁定按钮，即可解除套筒锁定。
汽车整车结构认知
2.2 常用工具的使用 棘轮扳手的使用
1.棘轮扳手简介
棘轮手柄是最常见的套筒手柄。套筒手柄 是装在套筒上用于扳动套筒的配套手柄，如果 没有配套手柄，套筒将无法独立工作。
使用棘轮手柄时，可使套筒扳手以小的回 转角锁住并在有限的空间中工作。
汽车整车结构认知
1.棘轮扳手简介
棘轮手柄头部设计有棘轮装置，在不脱离 套筒和螺栓的情况下，可实现快速单方向的转 动。
汽车整车结构认知
3.棘轮扳手的使用注意事项
棘轮手柄使用方便但不够结实。不要使用 棘轮扳手对螺栓或螺母进行最后的拧紧
另外，严禁对棘轮手柄施加过大的扭矩， 否则会损坏内部的棘爪结构。
有些专业棘轮扳手设计有套筒锁止及快速 脱落功能，只需单手操作，可防止在使用过程 中，套筒或接杆脱落。
汽车整车结构认知
汽车整车结构认知
棘轮扳手原理
棘轮扳手原理
棘轮扳手是一种常用的手动工具，它的原理主要基于棘轮机构的作用。
棘轮机构由一个齿轮和一个棘爪组成，齿轮上有一定数量的齿，而棘爪上则有与齿轮齿相对应的凸缘。
当我们使用棘轮扳手时，通过旋转手柄，齿轮就会转动。
在顺时针旋转时，齿轮的齿与棘爪的凸缘接触，由于凸缘和齿之间的摩擦力，齿轮会带动棘爪一同旋转。
而在逆时针旋转时，齿轮的齿与棘爪的凸缘则完全脱开，齿轮可以自由转动而不带动棘爪。
这一机构的设计使棘轮扳手具有了单向传动的特性。
因为齿轮只能顺时针旋转时与棘爪一同转动，而逆时针旋转时则脱离棘爪的控制。
这样一来，我们在使用棘轮扳手时就可以顺利的进行螺丝的拧紧或者松开操作，而无需反复调整扳手的位置。
需要注意的是，棘轮扳手的传动效率相对较低，因为在转动过程中会有一定的摩擦损耗。
此外，棘轮扳手在使用过程中也需要注意力度的掌握，过大的力度可能会导致损坏螺丝或被拧紧不够牢固。
综上所述，棘轮扳手的原理就是利用棘轮机构实现单向传动，通过旋转手柄可以进行螺丝的拧紧和松开操作。
这种设计使得棘轮扳手成为了一种方便实用的手动工具，在各种机械维修和装配中广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
棘轮扳手产品特点
棘轮扳手采用往复摆动式手动扳转螺母，可松可紧，方便快捷，省时省力。棘 轮扳手能满足铁路竖螺栓的扭矩，是松紧轨枕螺母的理想专用工具。
1、气压棒顶盖装置，开启箱盖更省力，顺滑，快捷。 2、安全筒式锁装置，更坚固，防盗性能更佳。 3、砂漆表面，抗刮痕，抗溶解，防锈能力强。 4、独特的箱盖和箱体结合结构，牢固结实。 5、特殊设计的重型R角抽屉把手，拉合方便。 6、双滚珠滑轨设计，有自锁功能。 7、包塑侧把手，拖拽更轻松。
棘轮扳手
山东中煤
目录
1 棘轮扳手产品介绍
2 棘轮扳手产品特点
பைடு நூலகம்
3 棘轮扳手工作原理
4 棘轮扳手产品参数
棘轮扳手产品介绍
棘轮扳手是一种手动螺丝松紧工具，单头、双头多规格活动柄棘轮梅花扳手 （固定孔的）。是由不同规格尺寸的主梅花套和从梅花套通过铰接键的阴键和 阳键咬合的方式连接的。由于一个梅花套具有两个规格的梅花形通孔，使它可 以用于两种规格螺丝的松紧，从而扩大了使用范围，节省了原材料和工时费用。 活动扳柄可以方便地调整扳手使用角度。这种扳手用于螺丝的松紧操作，具有 适用性强，使用方便和造价低的特点。
棘轮扳手工作原理
一用于旋转置于狭窄或难于接近的位置的螺栓或螺母的棘轮扳手，棘轮扳手与 操作杆端部可旋转地连接。棘轮扳手包含：一与操作杆相连接的重块，重块可 沿操作杆的长度方向滑动，在所说重块前部的操作杆上具有挡住重块冲撞的前 部重块承载部分。或者在所说重块后部的操作杆上具有挡住重块冲撞的后部重 块承载部分。而且，操作杆上还可以既具有前部重块承载部分又具有后部重块 承载部分。
棘轮扳手产品参数
1、最大扭矩：70kN m zmjt062 2、适用范围：M24螺母的松紧。
