OptiX2500+(Metro3000)交叉&时钟处理板EXCS&XCS&XCL
OptiX2500+(Metro3000）交叉、时钟处理板EXCS&XCS&XCLEXCS板是增强型交叉连接与时钟处理板（Enhance Cross Connection/Clock Integrated Unit）。
XCS板是交叉连接与时钟处理板（Cross Connection/Clock Integrated Board）。
XCL板是低速系统同步及交叉连接板（Low Speed Synchronization Cross-connect Board）。
交叉矩阵和同步定时单元将交叉连接功能和时钟定时功能集成在一块电路板上。
EXCS/XCS/XCL板插在OptiX2500+(Metro3000)子架插板区的XCS板位。
XCS板位是OptiX2500+(Metro3000)子架中的7、8板位，XCS板采用主备保护时，一般以7板位XCS板为主用板，8板位XCS板为备用板，当7板位XCS发生故障时自动倒换到备用板，为非恢复式倒换。
EXCS/XCS/XCL都是交叉矩阵和同步定时单元，表2-1给出了它们之间的不同点。
表2-1EXCS/XCS/XCL的比较EXCS/XCS/XCL板的工作原理基本相同。
下面以XCS板为主对EXCS/XCS/XCL进行介绍，对于不同于XCS板的地方会给出说明。
一.功能和原理功能1）高阶交叉矩阵完成VC-4级别的空分交叉，它采用了一级交叉结构，其128组总线中的96组总线用于系统接口单元业务信号的接入，其余32组总线用于在一级高阶交叉矩阵中嵌入容量为32 32等效VC-4的低阶交叉矩阵。
因此，接入容量为96个VC-4，交叉容量是128 128 VC-4。
注意：EXCS的高阶接入能力为9696 VC-4，低阶业务处理能力为60486048 VC-12或者288288 VC-3级别的等效低阶交叉连接。
XCL的接入容量为32个VC-4，交叉容量为4848 VC-4。
XCL板实现STM-1/STM-4交叉板和时钟板的功能，当OptiX 2500+(Metro3000)设备利用XCL板配置为STM-1/STM-4系统时，充分为用户降低组网成本。
ZXMP S385交叉时钟板CSA及时钟接口板SCI功能介绍
ZXMP S385交叉时钟板CSA及时钟接口板SCI功能介绍交叉时钟板CSA及时钟接口板SC交叉时钟板CSA是整个系统功能的核心，单板完成多业务方向的业务交叉互通、1:N PDH业务单板/数据业务单板保护倒换控制以及实现网同步几部分功能。
时钟接口板SCI（SCIH、SCIB）为CSA提供外部参考时钟接口1.概述交叉时钟板CSA和时钟接口板SCI组成系统的业务交叉单元、开销交叉单元和时钟单元。
1．业务交叉单元分为空分交叉单元、时分交叉单元两部分，完成业务交叉、以及保护倒换功能。
CSA实现业务交叉单元的功能。
CSA板具有256×256 VC-4的空分交换容量，其中224×224 VC-4分配给系统空分交叉单元，32×32 VC-4分配给时分交叉单元。
2．开销交叉单元完成各个系统各个单板之间开销、告警等信息的交换与传递。
CSA板具有4096×4096 64 kbit的开销交叉容量。
3．时钟单元完成系统定时及网同步的功能。
实现网同步的目的是使各节点时钟的频率和相位都控制在预先确定的容差范围内，以使网内的数字流可实现正确有效地传输和交换，避免因时钟不同步而对传送数据产生滑动损伤。
时钟单元的功能由CSA和SCI配合实现。
2.业务交叉单元的功能和原理CSA板业务交叉单元的功能框图如图3.4-1所示。
业务总线业务总线业务总线业务总线高速群路1 高速群路1. . .... 空分交叉单元高速群路n业务总线高速群路n入出时分交叉单元开销交叉单元业务总线开销总线开销总线开销总线开销总线低速群路1 低速群路1. . . . . .低速群路n 低速群路n控制单元桥接倒换要求图 3.4-1 CSA板业务交叉单元功能框图1．CSA板上的接口信号包括业务信号和开销总线信号。
2．单板在控制单元上电初始化之后，与NCP通信，取得属性配置以及其他信息后对交叉矩阵进行初始化。
3．从群路板来的信号进行帧同步处理后，与从时分交叉单元来的信号一起进行等效VC-4 空分交叉和时分交叉，将要进行时分处理的数据送给时分交叉单元进行时分交叉处理，其余按要求交叉后回群路。
时钟电路基本原理
1时钟供电组成时钟电路主要由时钟发生器（时钟芯片）、、、和等组成。
● 时钟芯片时钟芯片主要有S. Winbond、 PhaseLink. C-Media、IC. IMI等几个品牌，主板上见得最多的是ICS和Winbond两种，如图6-1、图6-2所示。
● 晶振时钟芯片通常使用的晶振，如图6-3所示。
晶振与组成一个谐振回路，从晶振的两脚之问产生的输入到时钟芯片，如图6-4所示。
判断品振是否工作，可以用测量晶振两脚分别对地是否有（以上），这是晶振工作的前提条件，再用示波器测量晶振任意一脚是否有与标称频率相同的振荡正弦波输出（这是最准确的方法）。
在没有示波器的情况下，可以直接更换新的晶振和谐振电容，用替换法来排除故障。
2 时钟电路工作原理时钟电路的1=作原理图，如图6-5所示。
时钟芯片有电压输入后（有的时钟芯片还有一组电压），再有一个好信号，表示主板各部位所有的供电止常，于是时钟芯片开始工作。
晶振两脚产生的基本频率输入到时钟芯片内部的，从振荡器出来的基本频率经过“频率扩展锁相网路”进行频率扩展后输入到各个，最后得到不同频率的时钟输出。
初始默认输出频率由频率选择锁存器输入引脚FS（4:0）设置，之后可以通过IIC总线再进行设置。
多数时钟芯片都支持IIC总线控制，通过一根双向的数据线（SD ATA）和一根时钟线（ SCLK）对芯片的时钟输出频率进行设置。
图6-5中：48MHz USB与48MHz DOT为固定48MHz时钟输出；3V66（3：1）共3组为的66MHz时钟输出：CPUCLKT （2:0）共3组为CPU时钟输出；CPUCLKC （2:0）共3组为CPU时钟输出，与CPUCLKT互为；CLK （6:0）共7组为 33MHz 的PCI时钟输出，输出到PCI插槽，有多少个PCI插槽就使用多少组。
主板的时钟分布如图6-6所示，内存总线时钟由北桥供给，部分主板电路设计有独立的内存时钟发生器，如图中虚线所示。
时钟原理图

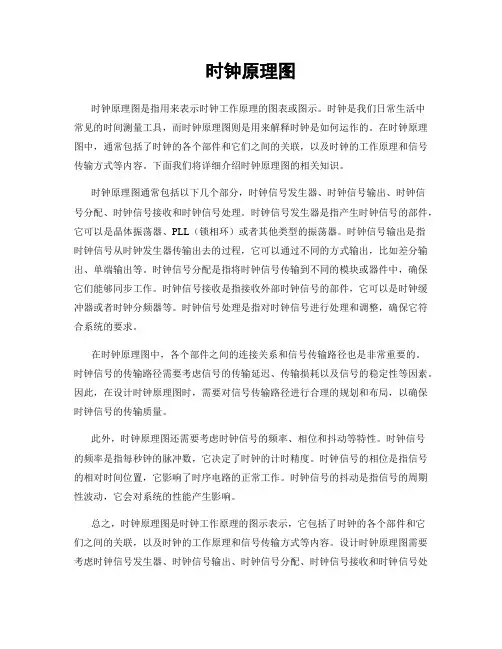

时钟原理图时钟原理图是指用来表示时钟工作原理的图表或图示。
时钟是我们日常生活中常见的时间测量工具，而时钟原理图则是用来解释时钟是如何运作的。
在时钟原理图中，通常包括了时钟的各个部件和它们之间的关联，以及时钟的工作原理和信号传输方式等内容。
下面我们将详细介绍时钟原理图的相关知识。
时钟原理图通常包括以下几个部分，时钟信号发生器、时钟信号输出、时钟信号分配、时钟信号接收和时钟信号处理。
时钟信号发生器是指产生时钟信号的部件，它可以是晶体振荡器、PLL（锁相环）或者其他类型的振荡器。
时钟信号输出是指时钟信号从时钟发生器传输出去的过程，它可以通过不同的方式输出，比如差分输出、单端输出等。
时钟信号分配是指将时钟信号传输到不同的模块或器件中，确保它们能够同步工作。
时钟信号接收是指接收外部时钟信号的部件，它可以是时钟缓冲器或者时钟分频器等。
时钟信号处理是指对时钟信号进行处理和调整，确保它符合系统的要求。
在时钟原理图中，各个部件之间的连接关系和信号传输路径也是非常重要的。
时钟信号的传输路径需要考虑信号的传输延迟、传输损耗以及信号的稳定性等因素。
因此，在设计时钟原理图时，需要对信号传输路径进行合理的规划和布局，以确保时钟信号的传输质量。
此外，时钟原理图还需要考虑时钟信号的频率、相位和抖动等特性。
时钟信号的频率是指每秒钟的脉冲数，它决定了时钟的计时精度。
时钟信号的相位是指信号的相对时间位置，它影响了时序电路的正常工作。
时钟信号的抖动是指信号的周期性波动，它会对系统的性能产生影响。
总之，时钟原理图是时钟工作原理的图示表示，它包括了时钟的各个部件和它们之间的关联，以及时钟的工作原理和信号传输方式等内容。
设计时钟原理图需要考虑时钟信号发生器、时钟信号输出、时钟信号分配、时钟信号接收和时钟信号处理等方面，以及各个部件之间的连接关系和信号传输路径。
同时，还需要考虑时钟信号的频率、相位和抖动等特性。
希望本文对时钟原理图有所帮助，谢谢阅读！。
主板时钟电路工作原理
主板时钟电路工作原理标题：主板时钟电路工作原理引言概述：主板时钟电路是计算机主板中的一个重要部分，它负责控制计算机系统中各个部件的时序和频率，确保它们能够正常运行。
了解主板时钟电路的工作原理对于维护和升级计算机系统非常重要。
本文将详细介绍主板时钟电路的工作原理。
一、时钟信号的生成1.1 晶振振荡器：主板时钟电路中通常采用晶振振荡器来产生稳定的时钟信号。
1.2 分频器：晶振振荡器输出的时钟信号经过分频器进行分频，得到不同频率的时钟信号。
1.3 时钟信号输出：分频后的时钟信号通过时钟发生器输出到主板的各个部件。
二、时钟信号的分配2.1 CPU时钟信号：主板时钟电路会将时钟信号分配给CPU，以控制CPU的运行速度。
2.2 内存时钟信号：时钟信号还会被分配给内存模块，确保内存能够按照正确的时序读写数据。
2.3 其他部件时钟信号：主板时钟电路还会将时钟信号分配给其他重要的部件，如显卡、硬盘等。
三、时钟信号的同步3.1 时钟同步电路：为了确保各个部件能够同步运行，主板时钟电路中会设置时钟同步电路。
3.2 时序控制：时钟同步电路会控制各个部件的时序，确保它们按照正确的顺序进行数据处理。
3.3 时钟分频：时钟同步电路还会根据各个部件的需要对时钟信号进行分频，以满足不同部件的工作频率要求。
四、时钟信号的调节4.1 时钟频率调节：主板时钟电路中通常会设置时钟频率调节器，可以根据需要调节时钟频率。
4.2 时钟延迟调节：时钟电路还会设置时钟延迟调节器，用于调节时钟信号的延迟时间。
4.3 时钟相位调节：时钟电路还会设置时钟相位调节器，用于调节时钟信号的相位。
五、时钟信号的稳定性5.1 电源稳定性：主板时钟电路对于电源的稳定性要求很高，确保时钟信号的稳定性。
5.2 温度影响：温度的变化会影响晶振振荡器的频率稳定性，主板时钟电路会采取措施来降低温度对时钟信号的影响。
5.3 信号干扰：主板时钟电路还会采取屏蔽措施，减少外部信号对时钟信号的干扰，确保时钟信号的稳定性。
tcon板工作原理
tcon板工作原理Tcon板工作原理什么是Tcon板?Tcon板（Timing controller板）又称为时序控制板，是液晶显示屏的重要组成部分。
它起到将图像数据转换为可供液晶屏幕显示的信号的作用。
Tcon板的作用Tcon板的主要作用是控制液晶屏幕的刷新率和图像显示。
它接收来自主控芯片的图像数据，并将其转换为适合液晶屏幕显示的信号。
同时，Tcon板还负责调整像素亮度、对比度和色彩等参数，以确保显示效果达到最佳。
Tcon板的主要组成部分Tcon板一般由以下几个主要组成部分构成：1. 时钟发生器时钟发生器是Tcon板的核心部件之一。
它产生的时钟信号用于同步液晶屏幕的刷新率，并确定数据在屏幕上的显示位置。
2. 数据解码器数据解码器负责将接收到的图像数据进行解码和转换。
它将数字信号转换为模拟信号，并根据像素的位置和颜色信息进行处理。
3. 驱动电路驱动电路是Tcon板的另一个关键组件。
它接收来自数据解码器的信号，并根据信号的强弱来控制液晶屏幕上每个像素的亮度。
驱动电路通过电场效应将液晶分子排列成不同的方向，从而显示出不同的颜色和亮度。
4. 控制逻辑控制逻辑通常由微处理器和逻辑电路组成。
它负责接收来自主控芯片的指令，并将其转化为相应的控制信号，控制Tcon板的各个部分按照预定的时序进行工作。
Tcon板的工作流程Tcon板的工作流程可以简单描述为以下几个步骤：1.接收图像数据：Tcon板接收来自主控芯片的图像数据，并将其存储在缓存中。
2.数据解码和转换：数据解码器将存储在缓存中的图像数据进行解码和转换，生成适合液晶屏幕显示的信号。
3.时序控制：Tcon板根据时钟发生器产生的时钟信号，控制图像数据的刷新率和位置，确保图像在液晶屏幕上正确显示。
4.像素驱动：驱动电路根据图像数据的强弱来控制液晶分子的排列，实现像素的亮度和颜色控制。
5.显示效果优化：通过调整亮度、对比度和色彩等参数，Tcon板确保显示效果达到最佳状态。
时钟工作原理
