卫星电视广播的工作原理
卫星广播电视传输的技术原理与应用
卫星广播电视传输的技术原理与应用卫星广播电视传输是一种通过卫星信道进行音视频传输的技术，它基于卫星通信系统，利用卫星作为中继器传送信号，实现广播电视节目从地面到卫星，再从卫星到地面的传输。
该技术的应用范围广泛，能够满足广播电视节目的大范围传输需求。
本文将介绍卫星广播电视传输的技术原理以及应用现状。
卫星广播电视传输的技术原理可以分为三个主要环节：地面信号制作与传输、卫星中继和地面信号接收。
在地面信号制作与传输阶段，广播电视节目经过摄像、录制与编辑后，通过编码器将音视频信号压缩为数字信号，再经过调制器将信号调制为卫星所需的频率和制式。
随后，信号通过天线传输到地面站。
卫星中继环节中，地面信号被发送到卫星上，再由卫星转发到目标接收终端。
最后，在地面信号接收环节，用户通过卫星接收装置接收卫星信号，经过解调和解码后，恢复为可观看的音视频信号。
卫星广播电视传输技术的应用已经广泛。
首先，卫星广播电视传输可以实现远程地区的广播电视信号传输。
在偏远地区或冲突地区，由于地形、网络等原因，传统有线电视和广播电视难以实现覆盖。
而卫星广播电视传输可以通过卫星信道直接传送信号，实现全球范围内的广播电视节目播出，为远程地区带来了丰富的娱乐信息。
其次，卫星广播电视传输技术可以实现高质量的音视频传输。
由于卫星传输具有较高的带宽和传输容量，可以提供高清晰度、高音质的广播电视节目。
传统的有线电视和无线电视往往受到信号传输距离、网络拥塞等因素的影响，画质和声音会受到较大的损耗。
而卫星广播电视传输可以通过高速传输，保证信号质量，提供更好的观看和听觉体验。
此外，卫星广播电视传输技术还具有多路复用的优势。
由于卫星传输中继可以同时传送多个频道的节目，不同的频道可以共享同一个卫星信道，大大提高了信号传输的效率。
这意味着在有限的卫星信道资源下，可以传输更多的广播电视节目，满足广大观众的需求。
总结来说，卫星广播电视传输技术是一种通过卫星通信系统进行音视频传输的技术。

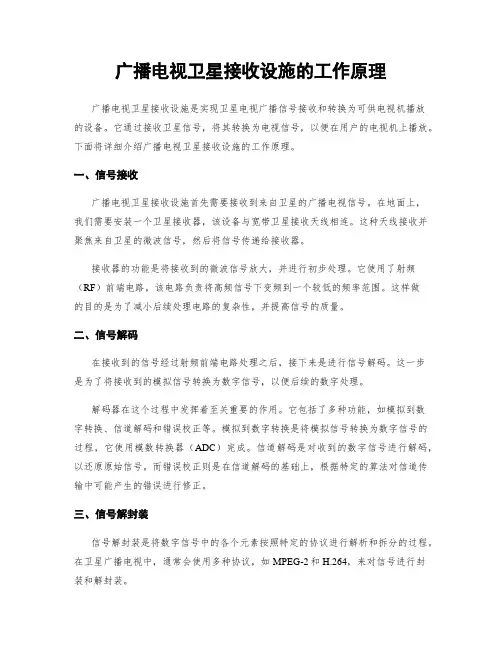

广播电视卫星接收设施的工作原理
广播电视卫星接收设施的工作原理广播电视卫星接收设施是实现卫星电视广播信号接收和转换为可供电视机播放的设备。
它通过接收卫星信号，将其转换为电视信号，以便在用户的电视机上播放。
下面将详细介绍广播电视卫星接收设施的工作原理。
一、信号接收广播电视卫星接收设施首先需要接收到来自卫星的广播电视信号。
在地面上，我们需要安装一个卫星接收器，该设备与宽带卫星接收天线相连。
这种天线接收并聚焦来自卫星的微波信号，然后将信号传递给接收器。
接收器的功能是将接收到的微波信号放大，并进行初步处理。
它使用了射频（RF）前端电路，该电路负责将高频信号下变频到一个较低的频率范围。
这样做的目的是为了减小后续处理电路的复杂性，并提高信号的质量。
二、信号解码在接收到的信号经过射频前端电路处理之后，接下来是进行信号解码。
这一步是为了将接收到的模拟信号转换为数字信号，以便后续的数字处理。
解码器在这个过程中发挥着至关重要的作用。
它包括了多种功能，如模拟到数字转换、信道解码和错误校正等。
模拟到数字转换是将模拟信号转换为数字信号的过程，它使用模数转换器（ADC）完成。
信道解码是对收到的数字信号进行解码，以还原原始信号。
而错误校正则是在信道解码的基础上，根据特定的算法对信道传输中可能产生的错误进行修正。
三、信号解封装信号解封装是将数字信号中的各个元素按照特定的协议进行解析和拆分的过程。
在卫星广播电视中，通常会使用多种协议，如MPEG-2和H.264，来对信号进行封装和解封装。
解封装的过程中，接收设备会识别出视频、音频、字幕和其他数据流，并将它们分别提取出来。
然后，这些数据经过相应的处理，比如去掉冗余数据、修复错误等，最终形成可以播放的信号。
四、信号输出在信号解封装之后，接收设备将得到一个具有完整视频和音频的信号。
这时，信号可以通过传统的RF信号输出接口或HDMI接口连接到电视机上。
如果使用RF信号输出接口，接收设备会将信号转换为电视机可以接收并解码的信号，并通过同轴电缆或天线输入口传输给电视机。
卫星电视广播的工作原理
卫星电视广播的工作原理电视节目由电视台通过卫星地面发射站，用定向天线向太空中的卫星发射电视信号（上行频率为f1），卫星转发器接收来自地面的电视信号，经过放大、变换等一系列处理，再用下行频率f2向地面服务区转发电视信号。
这样，服务区内众多的地面卫星接收站便可接收到电视台发出的电视节目。
通常一颗卫星上装有24个以上转发器，每个转发器可以转发一套模拟电视节目或4~8套经数字视频压缩的电视节目。
目前世界各国卫星电视广播普遍采用C频段（3.7~4.2GHz）和Ku频段（11.7~12.75GHz）。
由于C频段是和地面通信业务共用的，所以为了避免卫星电视信号对地面通信业务的干扰，卫星发射到地面的功率通量密度受到限制（一般EIRP=36dBW）左右。
为保证接收图像质量，通常采用口径为1.8~3.0m的接收天线。
Ku频段的特点是频率高、频率范围宽、信道容量大，是卫星电视广播的优选频段。
卫星发射Ku频段到地面，其功率通量密度不受限制（一般EIRP=50dBW）。
加上信号波长短，同样口径天线的增益要比C频段高，因而采用较小口径的天线（0.5~1.2m）就能获得满意的图像。
这是世界各国卫星电视广播的发展方向。
为了充分利用频段内的无线电频率，防止相互干扰，又将每个频段内分成若干频道。
如果不采用数字视频压缩技术，由于每两个相邻频道之间的频率间隔均为19.18MHz，而卫星下行的电视信号带宽一般都大于20MHz，这样相邻频道间的信号频带就相互重叠，形成相互干扰。
因此，邻国或相邻地区之间，常采用不同频道和不同极化方式进行卫星电视广播。
通常是将相邻两个频道号的单、双号分别按水平极化和垂直极化（或左旋圆极化和右旋圆极化）方式工作，以削弱相邻频道之间的相互干扰。
数字频带压缩技术通常，卫星上一个转发器只能传送一套模拟电视节目，而租用一个卫星转发器的年租金约为150~200万美元。
如果采用数字频带压缩技术，则一个转发器便可同时传送多套电视节目（例如4套），无疑将大大节省每套节目所需的费用，而且由于电视信号的数字化，还将大大提高电视图像的质量。

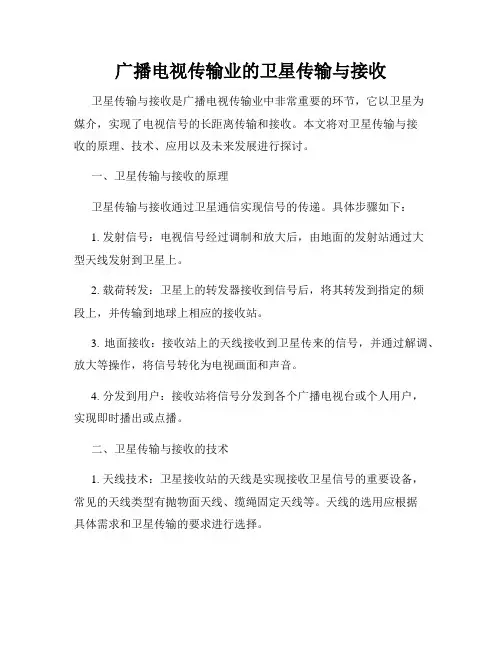

广播电视传输业的卫星传输与接收
广播电视传输业的卫星传输与接收卫星传输与接收是广播电视传输业中非常重要的环节，它以卫星为媒介，实现了电视信号的长距离传输和接收。
本文将对卫星传输与接收的原理、技术、应用以及未来发展进行探讨。
一、卫星传输与接收的原理卫星传输与接收通过卫星通信实现信号的传递。
具体步骤如下：1. 发射信号：电视信号经过调制和放大后，由地面的发射站通过大型天线发射到卫星上。
2. 载荷转发：卫星上的转发器接收到信号后，将其转发到指定的频段上，并传输到地球上相应的接收站。
3. 地面接收：接收站上的天线接收到卫星传来的信号，并通过解调、放大等操作，将信号转化为电视画面和声音。
4. 分发到用户：接收站将信号分发到各个广播电视台或个人用户，实现即时播出或点播。
二、卫星传输与接收的技术1. 天线技术：卫星接收站的天线是实现接收卫星信号的重要设备，常见的天线类型有抛物面天线、缆绳固定天线等。
天线的选用应根据具体需求和卫星传输的要求进行选择。
2. 调制与解调技术：调制与解调是实现信号传输的核心技术。
常用的调制方式有频率调制（FM）和相位调制（PM），解调则是调制的逆过程。
3. 数据压缩技术：为了提高卫星传输效率，减少卫星频道数量，通常采用数据压缩技术，将数据量压缩到较小的范围内进行传输。
4. 需求定位技术：卫星传输与接收需要对地理位置进行精确定位，以确保信号的稳定传输。
GPS定位系统等技术在此发挥了重要作用。
三、卫星传输与接收的应用卫星传输与接收在广播电视传输中具有广泛的应用。
以下是几个典型的应用场景：1. 直播转播：卫星传输技术可以将大型体育赛事、政治活动等实时直播转播到全球各地，满足观众的观赛需求。
2. 电视节目传输：卫星传输可以实现电视台之间的节目传输，以及欧美电视剧、纪录片等节目的引进和播出。
3. 教育资源共享：卫星传输与接收可以实现远程教育资源的共享和教学内容的传递，充分利用教育资源。
4. 灾害应急广播：卫星传输具有覆盖范围广、信号稳定的特点，可以在灾害发生时进行应急广播，及时向民众传达信息。

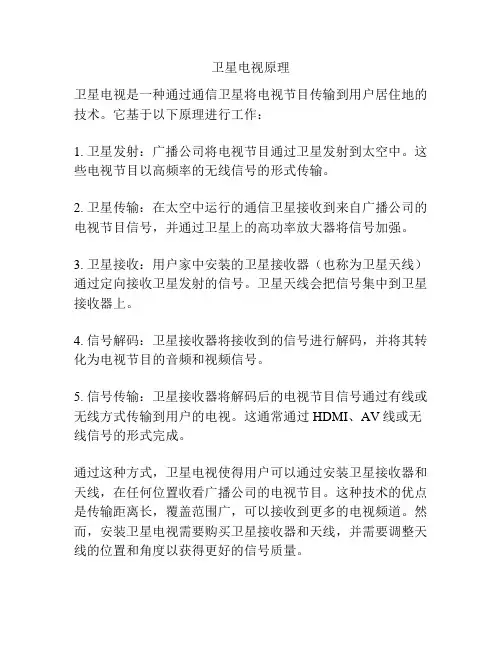

卫星电视原理
卫星电视原理
卫星电视是一种通过通信卫星将电视节目传输到用户居住地的技术。
它基于以下原理进行工作：
1. 卫星发射：广播公司将电视节目通过卫星发射到太空中。
这些电视节目以高频率的无线信号的形式传输。
2. 卫星传输：在太空中运行的通信卫星接收到来自广播公司的电视节目信号，并通过卫星上的高功率放大器将信号加强。
3. 卫星接收：用户家中安装的卫星接收器（也称为卫星天线）通过定向接收卫星发射的信号。
卫星天线会把信号集中到卫星接收器上。
4. 信号解码：卫星接收器将接收到的信号进行解码，并将其转化为电视节目的音频和视频信号。
5. 信号传输：卫星接收器将解码后的电视节目信号通过有线或无线方式传输到用户的电视。
这通常通过HDMI、AV线或无线信号的形式完成。
通过这种方式，卫星电视使得用户可以通过安装卫星接收器和天线，在任何位置收看广播公司的电视节目。
这种技术的优点是传输距离长，覆盖范围广，可以接收到更多的电视频道。
然而，安装卫星电视需要购买卫星接收器和天线，并需要调整天线的位置和角度以获得更好的信号质量。

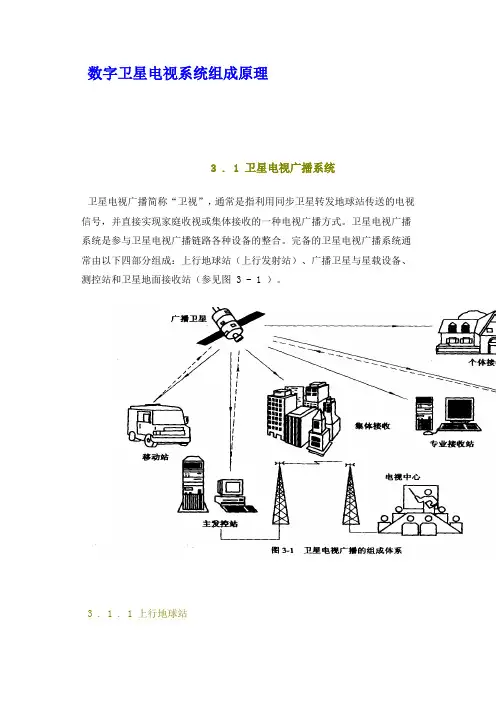

数字卫星电视系统组成原理
数字卫星电视系统组成原理3 . 1 卫星电视广播系统卫星电视广播简称“卫视”，通常是指利用同步卫星转发地球站传送的电视信号，并直接实现家庭收视或集体接收的一种电视广播方式。
卫星电视广播系统是参与卫星电视广播链路各种设备的整合。
完备的卫星电视广播系统通常由以下四部分组成：上行地球站（上行发射站）、广播卫星与星载设备、测控站和卫星地面接收站（参见图 3 - 1 ）。
3 . 1 . 1 上行地球站上行地球站又称上行发射站或卫视地球站，简称上行站。
上行地球站把节目制作中心送来的信号（可以是数字电视信号、数字广播、视频、音频、中频信号等）加以处理，经过调制、上变频和高功率放大，通过定向天线向卫星发射上行 C 、 Ku 波段信号，同时也接收由卫星下行转发的撅弱的微波信号，监测卫星转播节目的质量。
因此，上行地球站是用以上行发射为主的地球站。
电视台把所要传送的电视节目，通过微波中继或光纤传送到上行地球站，在这黑把所有需要传送的信息再进行编码和重新调制，然后用几百瓦的微波强功率发送到地球词步卫星。
一、上行地球站分类上行地球站可以详细地划分为上行主站、上行分站和移动上行站。
一般不加以说明的话，上行地球站通常是指上行主站。
1 ．上行主站上行主站又称卫星电视广播中心站。
上行主站除具有一般上行站的功用外，还有遥测、遥控和跟踪设施，可以直接监控卫星的姿态、轨道位置和各种工作状态；具有接收卫星转发下行电视信号的设备，以监视卫星广播电视信号的传输质量。
2 ．上行分站上行分站一般作为主站的备份站。
与主站相比，除不具备遥测、遥控和跟踪功能之外，其他应与主站设备相同，在主站有故障或某些特殊情况下可以像主站一样向广播卫星传送电视广播节目。
3 ．移动上行站上行地球站（卫视地球站）既可建立固定站，也可采用移动站。
上行移动站一般是车载式的上行站或是便于安装使用的可搬移式上行站。
常用于现场新闻或实况的采访和转播，随时报道即时发生的新闻如战争、球赛等。
卫星电视广播
卫星电视广播简介1. 什么是卫星电视广播卫星电视广播就是利用静止卫星上的大功率转发器向特定的地区传送广 播电视信号，用户通过相应的接收设备直接收看电视和（或）收听相应的节目， 一般地称这种广播方式为卫星电视广播。
2. 卫星电视广播的特点（1） 覆盖面积大，传输距离远，能量分布均匀，但信号弱。
同步卫星位于赤道上空约35786km 的高空，一颗卫星的视区可达全球面 积的42.4%，三颗卫星可覆盖全球，由于卫星转发器是利用定向天线把电波聚集 成窄波束，能比较均匀的辐射到覆盖区域内，服务区中心和边缘地区的电场一般 相差2〜4dB,同时在服务区域内不受地理条件限制，是解决边远地区和山区的 电视覆盖的最好办法。
特别是我国幅员辽阔，地域复杂，用一个转发器就能均匀 地覆盖整个国土。
由于卫星的辐射功率小，而且卫星离地面距离远，因此，到达地面的场强要比一 般地面电视广播弱30dB 以上，故要接收卫星电视信号需要较大的天线和低噪声 前置放大器。
（2） 卫星电视广播质量高、传送节目套数多，信息容量大。
卫星电视广播采用的是调频，因而抗干扰能力强，输出信噪比高，失真 小；工作频率高，受工业干扰、无线电波等干扰较小，而且可实现较宽的工作频 段。
如：KU 频段（11.7〜12.2 ） GHz 宽度达500MHz 能容纳24个模拟频道， 每个频道带宽可达27MHz.;卫星电视天线发射的波束窄，而且是直接视线接收， 不存在向地面电视广播那样多次中转和变换带来的失真以及信噪比下降的情况， 信号比较稳定。
（3 ）投资少，成效高。
根据亚洲广播联盟（ABU 估算，如果覆盖1000万平方公里的面积与微 波中继线路相比，总投资要节约 60%我国只需要一颗卫星即可覆盖全国，而相 同条件下则需要架设100米高的电视塔2400座和更多的微波中继站，而且卫星 传播还可以减少大量的维护人员。
3. 卫星电视广播系统的组成卫星电视广播系统主要有上行地球站、 广播卫星、卫星电视接收站、卫 星测控站四大个主要部分组成。
卫星广播传输技术的原理和应用
卫星广播传输技术的原理和应用卫星广播传输技术是一种通过卫星信道进行广播传输的技术。
它通过将电视、音频、数据等信号转换为无线电波，并通过地面发射站将这些信号传输到卫星上，再由卫星将信号传输到接收站，最终实现信号的传输和广播。
本文将介绍卫星广播传输技术的原理和应用。
一、卫星广播传输技术的原理卫星广播传输技术的原理主要涉及三个环节：信号转换、地面发射和卫星传输。
1. 信号转换：在卫星广播传输技术中，信号首先需要被转换成适合卫星传输的形式。
例如，电视信号和音频信号需要经过编码和调制处理，将其转换为载频信号。
数据信号需要经过压缩和编码处理，转换为数字信号。
这些转换过程需要采用特定的技术和算法，以保证信号的完整性和传输效率。
2. 地面发射：信号转换完成后，需要通过地面发射站将信号发送到卫星上。
地面发射站是一个重要的组成部分，它包含天线、发射装置和控制系统等设备。
天线用于将转换后的信号转换为电磁波，发射装置将电磁波转换为合适的频段，并通过控制系统控制信号的发射和传输。
3. 卫星传输：地面发射站将信号发射到卫星上后，卫星将信号进行中继传输。
卫星会接收到来自地面发射站的信号，并将信号再次发射到地面上的接收站。
这个过程中，卫星需要进行信号放大和频率转换等处理，以确保信号的传输质量和稳定性。
二、卫星广播传输技术的应用卫星广播传输技术在现代社会中有着广泛的应用，涵盖了多个领域和行业。
1. 电视广播：卫星广播传输技术被广泛用于电视广播领域。
通过卫星广播，人们可以收看到全球各地的电视频道，获取到丰富多样的电视节目。
卫星广播的应用使得电视节目的传播更加广泛和便捷，为观众提供了更多的选择。
2. 音频广播：卫星广播传输技术也广泛应用于音频广播领域。
通过卫星广播，人们可以收听到来自不同地区和国家的音频广播节目，例如各国的广播电台、音乐节目等。
这种传输方式拓宽了人们的听觉体验范围，丰富了音乐和语言的交流。
3. 数据传输：除了广播领域，卫星广播传输技术还被用于数据传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星电视广播的工作原理
电视节目由电视台通过卫星地面发射站，用定向天线向太空中的卫星发射电视信号（上行频率为f1），卫星转发器接收来自地面的电视信号，经过放大、变换等一系列处理，再用下行频率f2向地面服务区转发电视信号。
这样，服务区内众多的地面卫星接收站便可接收到电视台发出的电视节目。
通常一颗卫星上装有24个以上转发器，每个转发器可以转发一套模拟电视节目或4~8套经数字视频压缩的电视节目。
目前世界各国卫星电视广播普遍采用C频段（3.7~4.2GHz）和Ku频段（11.7~12.75GHz）。
由于C频段是和地面通信业务共用的，所以为了避免卫星电视信号对地面通信业务的干扰，卫星发射到地面的功率通量密度受到限制（一般EIRP=36dBW）左右。
为保证接收图像质量，通常采用口径为1.8~3.0m的接收天线。
Ku频段的特点是频率高、频率范围宽、信道容量大，是卫星电视广播的优选频段。
卫星发射Ku频段到地面，其功率通量密度不受限制（一般EIRP=50dBW）。
加上信号波长短，同样口径天线的增益要比C频段高，因而采用较小口径的天线（0.5~1.2m）就能获得满意的图像。
这是世界各国卫星电视广播的发展方向。
为了充分利用频段内的无线电频率，防止相互干扰，又将每个频段内分成若干频道。
如果不采用数字视频压缩技术，由于每两个相邻频道之间的频率间隔均为19.18MHz，而卫星下行的电视信号带宽一般都大于20MHz，这样相邻频道间的信号频带就相互重叠，形成相互干扰。
因此，邻国或相邻地区之间，常采用不同频道和不同极化方式进行卫星电视广播。
通常是将相邻两个频道号的单、双号分别按水平极化和垂直极化（或左旋圆极化和右旋圆极化）方式工作，以削弱相邻频道之间的相互干扰。
数字频带压缩技术
通常，卫星上一个转发器只能传送一套模拟电视节目，而租用一个卫星转发器的年租金约为150~200万美元。
如果采用数字频带压缩技术，则一个转发器便可同时传送多套电视节目（例如4套），无疑将大大节省每套节目所需的费用，而且由于电视信号的数字化，还将大大提高电视图像的质量。
此外，对数字电视加扰加密也比较简单易行，从而可以实现收费电视业务。
电视广播中心制作好的中央电视台第3、5、6、7频道的4路PAL制电视节目和一个辅助数字通道分别送到码率压缩编码器，再送入四相移调制器（QPSK），输出70MHz中频（IF）信号，光缆、微波传送到中国电视广播地球上行站，经上变频、高功放（HPA），由天线发往卫星。
我国于1996年8月1日利用亚洲2号卫星Ku频段正式开始了经数字视频压缩的节目传送任务。
在接收站只要以相反过程进行接收、解调、解码、D/A变换等视频处理，就可以在电视机上显示出原有的电视图像了。
卫星电视广播的地面接收
由于卫星转发器的体积和质量都受到严格限制，转发器的发射功率一般在几十瓦到160多瓦。
经过3.6万千米传输到达地面，信号能量受到很大衰减，同时混入了各种噪声。
为了接收如此微弱的信号，卫星地面接收站必须采用方向性极强的天线来收集信号能量，并通过低噪声微波放大器的放大、变换，然后输入卫星电视接收机，观众才可以收看（听）到电视图像和声音。
最近几年，卫星电视直播产业在美国、欧洲和亚太地区已得到迅速发展，这类向家庭直播的卫视接收天线口径一般在0.45m左右。
我国的卫星电视广播主要面向城市地区，为提
高收视质量，增加卫视接收频道，主要通过以城市为单位的有线电视网接收卫星电视，然后再用电缆或微波送入每个家庭，这种卫视接收天线口径C频段需要3~3m,Ku频段需要2.4~4.2m；而宾馆饭店和有线电视覆盖不到的地区，也可采用2.4~4.2m(C频段)或1.5~2.4m(Ku 频段)天线集体接收入户。
