短肢剪力墙定义
短肢剪力墙结构
浅谈短肢剪力墙结构随着人们对住宅，特别是高层住宅平面与空间的要求越来越高，原来普通框架结构的露梁露柱、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是在原有剪力墙的基础上，吸收了框架结构的优点，逐步发展形成了能适应人们新的住宅观念的高层住宅结构型式，即“短肢剪力墙结构”型式。
短肢剪力墙结构是指墙肢的长度为厚度的5-8倍剪力墙结构，常用的有“t”字型、“l”型、“十”字型、“z”字型、折线型、“一”字型。
一、短肢剪力墙的定义：（1）《高规》规定短肢剪力墙是截面厚度不大于300mm，各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
（2）高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
（3）短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
二、短肢剪力墙的界定方法：《高层建筑混凝土结构技术规程》第7.1.2条规定了高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构，并且应符合一系列规定。
第7.1.3条规定了b级高度高层建筑和9度抗震设计的a级高度高层建筑，不应采用第7.1.2条规定的具有较多短肢剪力墙的剪力墙结构。
短肢剪力墙结构的必要条件：抗震设计时，短肢墙承受的第一振型底部地震倾覆力矩不大于结构总底部地震倾覆力矩的50%。
短肢剪力墙结构的下限：当短肢墙较少时，如短肢墙承受的第一振型底部地震倾覆力矩小于结构总底部地震倾覆力矩的15%～40%，则可以按普通剪力墙结构设计。
下限规范没有规定，用户可以灵活掌握。
b级高度高层建筑和 9度抗震设计的a级高度高层建筑，即使布置筒体，也不能采用。
其最大适用高度比高规表4.2.2-1中剪力墙结构的规定值适当降低，且7度和8度抗震设计时分别不应大于100m和60m。
如果在剪力墙结构中，只有个别小墙肢，不应看成短肢剪力墙结构而应作为一般剪力墙结构处理。
2016年最新[精品文档]关于短肢剪力墙的定额解释

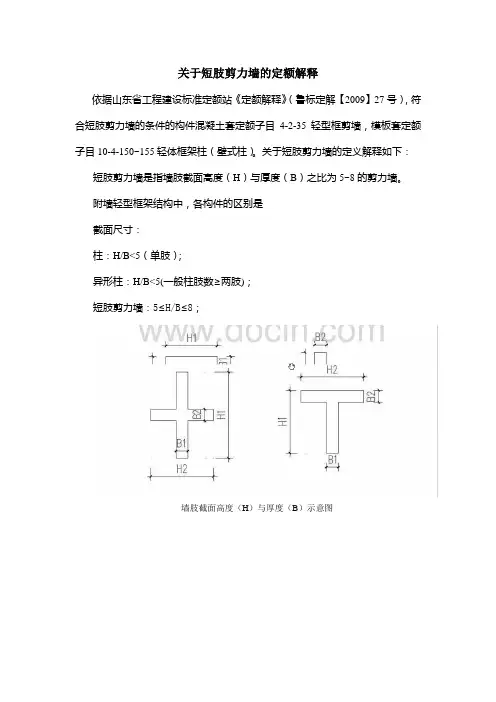

![2016年最新[精品文档]关于短肢剪力墙的定额解释](https://img.taocdn.com/s3/m/860765d0aef8941ea76e052f.png)
关于短肢剪力墙的定额解释依据山东省工程建设标准定额站《定额解释》（鲁标定解【2009】27号），符合短肢剪力墙的条件的构件混凝土套定额子目4-2-35轻型框剪墙，模板套定额子目10-4-150~155轻体框架柱（壁式柱）。
关于短肢剪力墙的定义解释如下：短肢剪力墙是指墙肢截面高度（H）与厚度（B）之比为5~8的剪力墙。
附墙轻型框架结构中，各构件的区别是截面尺寸：柱：H/B<5（单肢）；异形柱：H/B<5(一般柱肢数≥两肢)；短肢剪力墙：5≤H/B≤8；墙肢截面高度（H）与厚度（B）示意图度党支部工作总结[度党支部工作总结] XX年度党支部工作总结XX年，我支部认真努力践行“三个代表”重要思想，树立和落实科学发展观,贯彻落实十六届五中全会精神，认真贯彻党委工作部署，进一步加强党的思想、组织和作风建设，充分发挥党支部战斗堡垒作用，立足办公室本职，放眼全局工作，勤政实干，团结协作，以先锋模范带头作用凝聚力量，努力做到办文办事快捷稳妥，信息传递及时准确，宣传有声有色，调查研究提供依据，内部协调规范顺畅，为确保全局政令畅通、工作顺利开展打下了良好基础，度党支部工作总结。
一、重视学习，不断提高党员自身政治修养结合当前形势，支部认真抓好形势教育、宗旨教育、法纪教育作为占领思想阵地，增强党性观念的重要手段和内容，深入开展以全面贯彻“三个代表”重要思想，深入进行学习两个《条例》和十六届四中全会精神、通过采取集中学习与个人自学、通读文件与专题讨论相结合等形式，使全体党员干部进一步领会和把握了党的路线、方针、政策的实质。
此外，我支部开展了形式多样的政治理论活动。
一是自学为主，集中学习为辅。
我们鼓励全体党员在业余时间多读报，多了解，多讨论，将学习的文件、书目和报上的有关内容印发给党员自学，并要求全体党员先学一步，学深一点，在自学中点出难点、疑点和热点，领会精神，把握要领，在支部大会上拿出来学习讨论，与大家一起分享。

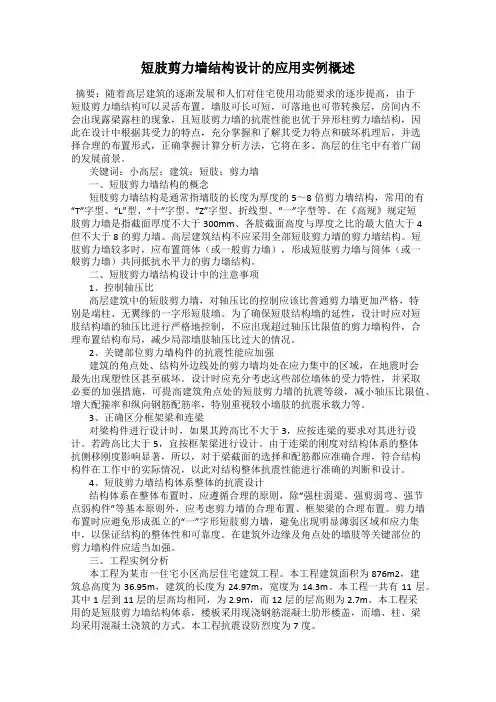

短肢剪力墙结构设计的应用实例概述
短肢剪力墙结构设计的应用实例概述摘要：随着高层建筑的逐渐发展和人们对住宅使用功能要求的逐步提高，由于短肢剪力墙结构可以灵活布置，墙肢可长可短，可落地也可带转换层，房间内不会出现露梁露柱的现象，且短肢剪力墙的抗震性能也优于异形柱剪力墙结构，因此在设计中根据其受力的特点，充分掌握和了解其受力特点和破坏机理后，并选择合理的布置形式，正确掌握计算分析方法，它将在多、高层的住宅中有着广阔的发展前景。
关键词：小高层；建筑；短肢；剪力墙一、短肢剪力墙结构的概念短肢剪力墙结构是通常指墙肢的长度为厚度的5～8倍剪力墙结构，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型等。
在《高规》规定短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
二、短肢剪力墙结构设计中的注意事项1、控制轴压比高层建筑中的短肢剪力墙，对轴压比的控制应该比普通剪力墙更加严格，特别是端柱、无翼缘的一字形短肢墙。
为了确保短肢结构墙的延性，设计时应对短肢结构墙的轴压比进行严格地控制，不应出现超过轴压比限值的剪力墙构件，合理布置结构布局，减少局部墙肢轴压比过大的情况。
2、关键部位剪力墙构件的抗震性能应加强建筑的角点处、结构外边线处的剪力墙均处在应力集中的区域，在地震时会最先出现塑性区甚至破坏。
设计时应充分考虑这些部位墙体的受力特性，并采取必要的加强措施，可提高建筑角点处的短肢剪力墙的抗震等级，减小轴压比限值、增大配箍率和纵向钢筋配筋率，特别重视较小墙肢的抗震承载力等。
3、正确区分框架梁和连梁对梁构件进行设计时，如果其跨高比不大于3，应按连梁的要求对其进行设计。
若跨高比大于5，宜按框架梁进行设计。
由于连梁的刚度对结构体系的整体抗侧移刚度影响显著，所以，对于梁截面的选择和配筋都应准确合理，符合结构构件在工作中的实际情况，以此对结构整体抗震性能进行准确的判断和设计。

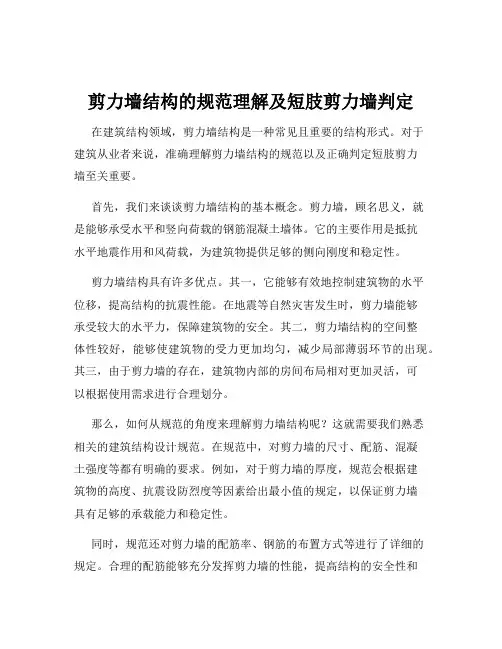

剪力墙结构的规范理解及短肢剪力墙判定
剪力墙结构的规范理解及短肢剪力墙判定在建筑结构领域，剪力墙结构是一种常见且重要的结构形式。
对于建筑从业者来说，准确理解剪力墙结构的规范以及正确判定短肢剪力墙至关重要。
首先，我们来谈谈剪力墙结构的基本概念。
剪力墙，顾名思义，就是能够承受水平和竖向荷载的钢筋混凝土墙体。
它的主要作用是抵抗水平地震作用和风荷载，为建筑物提供足够的侧向刚度和稳定性。
剪力墙结构具有许多优点。
其一，它能够有效地控制建筑物的水平位移，提高结构的抗震性能。
在地震等自然灾害发生时，剪力墙能够承受较大的水平力，保障建筑物的安全。
其二，剪力墙结构的空间整体性较好，能够使建筑物的受力更加均匀，减少局部薄弱环节的出现。
其三，由于剪力墙的存在，建筑物内部的房间布局相对更加灵活，可以根据使用需求进行合理划分。
那么，如何从规范的角度来理解剪力墙结构呢？这就需要我们熟悉相关的建筑结构设计规范。
在规范中，对剪力墙的尺寸、配筋、混凝土强度等都有明确的要求。
例如，对于剪力墙的厚度，规范会根据建筑物的高度、抗震设防烈度等因素给出最小值的规定，以保证剪力墙具有足够的承载能力和稳定性。
同时，规范还对剪力墙的配筋率、钢筋的布置方式等进行了详细的规定。
合理的配筋能够充分发挥剪力墙的性能，提高结构的安全性和经济性。
在设计过程中，必须严格按照规范的要求进行计算和设计，确保剪力墙结构的各项性能指标满足要求。
接下来，我们重点探讨一下短肢剪力墙的判定。
短肢剪力墙是指墙肢截面高度与厚度之比为 5 至 8 的剪力墙。
与普通剪力墙相比，短肢剪力墙的抗震性能相对较弱，因此在设计和使用时需要特别注意。
判定短肢剪力墙时，需要综合考虑多个因素。
首先是墙肢的长度和厚度。
如果墙肢的长度较短，而厚度相对较薄，那么就有可能被判定为短肢剪力墙。
其次，要考虑墙肢的受力情况。
如果墙肢承受的弯矩和剪力较大，且其截面尺寸不能满足普通剪力墙的要求，也可能被认定为短肢剪力墙。
在实际工程中，短肢剪力墙的判定需要结合具体的结构布置和计算结果。
短肢剪力墙的判别方法
16 设计交流Building StructureWe learn we go短肢剪力墙结构的判定方法刘喜平/佛山市高明区建设施工图审查站如何正确判定一个结构体系是否属于短肢剪力墙较多的结构体系（以下简称短肢剪力墙结构），是设计者所关心的问题，笔者就设计中遇到的问题和对规范的理解提出个人看法，请大家批评指正。
1 短肢剪力墙的判定（1）《高层建筑混凝土结构技术规程》（JGJ3—2002）（简称《高规》）认为：短肢剪力墙是指墙肢截面高度与厚度之比为5~8的剪力墙。
（2）在短肢剪力墙的判定上，SATWE 的以前版本是单向认定的，这样有长肢翼缘的T 形、L 形剪力墙的短肢部分还认为是短肢剪力墙。
新版的判定消除了上述不合理现象，短肢墙的判定原则改为双向认定，即只有小于等于两肢相连且都满足短肢要求的剪力墙，程序才判定为短肢剪力墙。
这样在统计短肢墙所占的弯矩、剪力比例及短肢墙设计时，也更符合规范的原意。
（3）《广东补充规定》（DBJ/T15—46—2005）第3.2.3条认为：剪力墙截面高度与厚度之比大于4、小于8时为短肢剪力墙。
当剪力墙截面厚度不小于层高的1/15，且不小于300mm ，高度与厚度之比大于4时仍属一般剪力墙。
（4）剪力墙厚度不小于H /15，不小于300，且长度大于2000，可不按短肢剪力墙[5]。
（5）《北京市建筑设计技术细则——结构专业》（以下简称《北京细则》）中5.5.5条规定：当墙肢截面高度与厚度之比虽为5~8，但墙肢二侧均与较强的连梁（连梁净跨与连梁高度之比≤2.5）相连时或有翼墙相连的短肢墙（翼墙长度应不小于墙厚度的3倍），可不作为短肢墙。
（6）结合上面这些规定，笔者对于短肢剪力墙判定的一点心得：1）对于一字形剪力墙，墙肢长度与厚度之比为5~8的剪力墙属于短肢剪力墙，但是如果两端都有强连梁（跨高比不大于2.5，模型采用开洞输入），形成连肢墙，则可以不看作独立的短肢剪力墙；2）对于两肢剪力墙（L 形、T 形），只要有一肢长度与厚度之比大于8，就可以认为是普通剪力墙；3）对于三肢及以上剪力墙（翼墙长度应不小于墙厚度的3倍），不管墙肢长度与厚度之比是否大于8，均认为是普通剪力墙；4）对于高层底部剪力墙加厚的情况，剪力墙厚度不小于H /15，不小于300，且长度大于2000，可不按短肢剪力墙。
短肢剪力墙的判断
，但墙肢两侧均与较强连梁（连梁净跨与连梁截面高度之比不大于2.5）或墙肢较短但与翼墙相连时（翼墙长度
应不ቤተ መጻሕፍቲ ባይዱ于翼墙厚度的3倍），可不作为短肢剪力墙处理。（参考《从入门到精通》）
短肢剪力墙的判断
短肢剪力墙可按高规7.1.8条定义来判断，是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大
于4但不大于8的剪力墙。条文说明提到，对于采用刚度较大的连梁与墙肢形成的开洞剪力墙，不宜按单独墙肢判
断其是否属于短肢剪力墙。如果与短肢剪力墙两侧相连的构件刚度很大，使该墙抗震性能提高，就不一定需要采
短肢剪力墙的定义及抗震设计
短肢剪力墙的定义及抗震设计
短肢剪力墙结构是近几年兴起的一种介于剪力墙与异形柱之间的新的结构形式，这种结构形式主要应用在小高层的住宅上，对于小高层建筑结构中采用，既可以保证结构的刚度、位移，又可以使室内空间方正合理。
所以短肢剪力墙结构得以普遍应用。
2短肢剪力墙的受力、变形特征类似于框剪结构。
比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别也比框剪结构小，传给基础荷载更均匀、合理。
3短肢剪力墙结构的定义
（1）短肢剪力墙是指截面厚度不大于300mm，各墙肢截面高度与厚度之比为4～8的剪力墙。
（2）当截面高度与厚度之比大于4且不大于8的墙肢两端均与较强的连梁（连梁净跨与连梁截面高度之比Ln/hb2.5,且连梁高度hb400mm)相连时，可以不作为短肢剪力墙，应属于延性和抗震性能较好的联肢墙范畴。
（3）对于L、T、十字形剪力墙，两个方向的墙肢高度与厚度之比最大值满足4＜墙肢长/墙厚8时，才为短肢剪力墙。
（4）具有较多短肢剪力墙的剪力墙结构是指：在规定的水平地震作用下，短肢墙承担的底部地震倾覆力矩不宜大于结构总底部地震倾覆力矩的30%。
4《高规》7.1.8条：抗震设计时，高层建筑结构不应全部采用短肢剪力墙；B级高度及9度的A级高度高层建筑，不宜布置短肢剪力墙，不应。
浅谈短肢剪力墙
浅谈短肢剪力墙1. 简介短肢剪力墙是一种新型结构设计元素，主要应用于建筑物的剪力墙设计中。
它相较于传统的剪力墙具有更短的墙肢长度和更大的墙肢间距，因此具有更好的结构性能和经济效益。
2. 结构特点短肢剪力墙的结构特点主要表现在以下几个方面：•墙肢长度：短肢剪力墙的墙肢长度一般小于等于4m，相较于传统剪力墙更短。
•墙肢间距：短肢剪力墙的墙肢间距较大，有利于建筑物的空间布局和功能划分。
•受力性能：短肢剪力墙在承受水平荷载时，墙肢的受力性能更加合理，能够有效提高建筑物的抗震性能。
3. 设计要点在设计短肢剪力墙时，需要考虑以下几个要点：•墙肢尺寸：根据建筑物的使用功能和空间需求，合理确定墙肢的长度和间距。
•连接方式：短肢剪力墙的墙肢之间应采用合理的连接方式，以保证结构的整体性能。
•材料选择：根据短肢剪力墙的受力特点，选择合适的建筑材料，如混凝土、钢筋等。
4. 施工要点在施工过程中，应遵循以下要点：•施工顺序：按照设计图纸和施工规范，合理确定施工顺序，确保墙肢的施工质量。
•连接节点：墙肢之间的连接节点是短肢剪力墙的关键部分，应严格按照设计要求进行施工。
•质量控制：加强施工过程中的质量控制，确保墙肢的尺寸、连接和材料符合设计要求。
5. 应用案例短肢剪力墙在实际工程中已得到广泛应用，如高层住宅、办公楼、酒店等建筑物的剪力墙设计。
通过实际工程案例，可以看出短肢剪力墙在提高建筑物结构性能、节省材料和降低成本方面的优势。
6. 总结短肢剪力墙作为一种新型结构设计元素，具有很多优点，如更好的结构性能、经济效益和抗震性能。
在设计和施工过程中，应根据其结构特点和设计要点，确保墙肢的尺寸、连接和材料符合要求。
通过实际工程应用，可以看出短肢剪力墙在建筑行业中的广阔前景。
7. 发展趋势随着我国建筑行业的不断发展，短肢剪力墙结构设计也在不断创新。
未来的发展趋势主要表现在以下几个方面：•优化设计：通过对短肢剪力墙的结构性能和受力特点进行深入研究，进一步优化设计方法，提高结构效率。
