汉普 FPC 连接器承认测试标准 V1.1
1 目的
列出FPC Conncetor的关键评估项，为FPC Conncetor的承认提供依据，并要求供应商在供货前对这些项目按照我司要求进行检测。
2 适用范围
2.1适用于新料件的承认和验证。
2.2未定义事项依汉普连接器通用标准为准。
2.3当本标准与客户标准发生冲突时，以客户标准为准。
3职责：
1，质量部负责标准制定与修改，参与失效分析及测试结果审核。
2，测试部按照测试标准进行相关测试，输出测试报告，并参与失效分析及结果评审。
3，研发部负责失效分析，并输出失效分析报告。
4供应商的物料规格书要求
要求供应商提供的规格书包含以下信息：
4，第三方测试报告如SGS，CTI等（依汉普具体要求）.
5，SPEC ，2D图面，包装规范.、全尺寸报告、成品出货检验书
6，群组测试报告.
7，材质证明.（塑胶、五金）
4.1 供应商提供资料
要求供应商提供关键部件的材质，塑胶的颜色和安规，端子材质和镀层厚度,
4.2关键部件说明 :
要求供应商提供关键部件规格书和关键部件规格参数，如果关键物料发生变更，供应商需要提供变更说明和重签样,在有需要的情况下RD需上板验证。
5 测试要求
5.1 尺寸要求
所有端子的共面度须小于0.08mm.过回焊炉后不得大于0.10mm（我司来料检验依0.10mm管控），其他尺寸参考供应商规格书或图纸。
5.2 测试项目
5.3测试环境
温度: 25 ±5 ℃湿度: 25~85% RH (除非有特别的规格要求)
6.外观检查
6.1外观检查
a.参照EIA-364-18B，电连接器外观尺寸检验项目
b.判定标准：不得有肉眼可见缺陷，外观不得有明显毛边和变形
6.2尺寸测试
a.参照EIA-364-18B，电连接器外观尺寸检验项目
b. 判定标准，参照技术规格书
7. 电气特性
7.1接触电阻
a. 加载电流100mA最大，电压20mV 最大
b.参考EIA-364-23B电连接器接触电阻测试
c.判定标准：100mΩ最大
7.2耐电压
a.加载100V交流电压，测试时间一分钟
b.参考EIA-364-20B电连接器耐电压测试
c.判定标准：无击穿无破坏，漏电流不大于0.5 mA
7.3绝缘电阻
a.加载100V直流电压，测试时间一分钟
b.参考EIA-364-21C电连接器耐电压测试
c.判定标准：100 MΩ最小，测试后50 MΩ最小
8. 可靠性
8.1焊锡性
A、SMD器件过回流焊炉温温度应控制在：无铅245±5℃，时间5±0.1秒
B、参考EIA-364-52C电连接器沾锡测试标准
C、沾锡面积95%以上，无针孔
8.2耐焊锡性
A、DIP器件过波峰焊炉温温度应控制在：无铅260±5℃，有铅245±5℃，
传送速度为：0.7~1.5米/分钟；
B、参考EIA-364-56C电连接器耐焊锡性测试标准
C、无变形和物理破坏
8.4 FPC保持力
a. 插拔力测试机，测试速度12.5mm/分钟
c.判定标准：参考技术规格书
8.5 耐久寿命测试
a.15个循环，测试完成后，电气性能要求和机械性能要求需要符合各自的技术规格书的
参数
b.参考EIA-364-09C电连接器耐久寿命测试标准
c.判定标准：不得有物理破坏，接触电阻100 mΩ最大
8.6冷热冲击
a.低温-55度，30分钟，高温85度，30分钟，低温转高温或者高温转低温，5分钟的增
长时间，总共10个循环
b.测试完成后须放置2小时，在测试其他项目
c.参考EIA-364-32C电连接器冷热冲击寿测试标准
d. 判定标准：不得有物理破坏，接触电阻100 mΩ最大
8.7温度寿命
a.温度85度，测试时间500小时.测试完成并放置2小时后，再进行其它电性测试
b.参考EIA-364-17B电连接器温度寿命测试标准
c.判定标准:不得有物理破坏，接触电阻100 mΩ最大
8.8温湿循环
a. 24 个温湿度循环25±3℃@ 80±3% RH 和65±3℃@ 50±3% RH. 上升时间0.5
小时,持续1小时.
b.参考EIA-364-17B电连接器温湿循环测试标准
c.判定标准:不得有物理破坏，接触电阻100 mΩ最大，绝缘阻抗50 M Ω最小
8.9盐雾测试
a.测试时间48小时(镀锡测试时间:12小时)，温度35±2℃，盐水比重5%
b.参考EIA-364-26B电连接器盐雾测试标准
c.没有明显的腐蚀产生，接触电阻100mΩ最大
8.10振动测试
a. 加载频率10~50HZ,每个轴向10分钟，总共三个轴向
b.参考EIA-364-28D 电连接器振动测试标准
c.判定标准: 瞬断小于1μs,,不得有物理破坏，接触电阻100 mΩ最大
8.11机械冲击
a.半正弦波，50G加速度，持续时间11ms
b.参考EIA-364-27B电连接器机械冲击测试标准
c.判定标准:瞬断小于1μs,不得有物理破坏，接触电阻100 mΩ最大
9.相关/支持性文件
汉普连接器类通用检验标准。
FPC检验标准
目录1目的 (3)2适用范围 (3)3 参考文件 (3)4定义 (3)4.1缺陷类别定义 ............................................................................................................. 错误！未定义书签。
5检验标准 . (3)5.1 检验条件及环境 (3)5.2抽样标准 (3)5.3其他缺陷判定，见表3............................................................................................... 错误！未定义书签。
5.4板弯、板翘与板扭之测量方法 (6)6.检验项目 (6)6.1可靠性测试 (6)6.2性能测试 (7)6.3尺寸检验： (7)6.4 记录存档 (7)7包装要求 (7)7.1包装检验 (7)7.2 现品票要求 (7)1 目的统一本公司的FPC来料标准，作为指导测试人员、生产人员和检验人员对产品检验的依据，用以规范和统一FPC检验标准。
同时可作为批量生产前的评审依据。
2 适用范围适用于友利通手机FPC（包括单面、双面、多层柔性线路板）。
用以规范和统一公司内部、供应商、协作生产厂对部件等检查。
注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正更新本标准。
3参考文件参考相关FPC成品图纸4定义4.1 缺陷类别及名词定义：4.1.1A类致命缺陷Critical Defect：对产品使用者人身与财产安全构成威胁的缺陷；4.1.2 B类主要缺陷Major Defect：制品的性能不能满足该产品预定的功能或严重影响该产品正常使用性能或可导致客户退机的外观等缺陷；4.1.3 C类次要缺陷Min，Minor Defect：对产品外观产生轻微影响的缺陷；4.1.4 可接受缺陷Acc，Acceptable Defect：可以接受的缺陷，在产品制程质量评估时使用，在产品出货抽样检验中仅供参考；4.1.5 封样Golden Sample，也称为样板：由设计部门或品质部门或市场部签名认可的、用于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求市场部意见）、结构样板等。
FPC检查标准

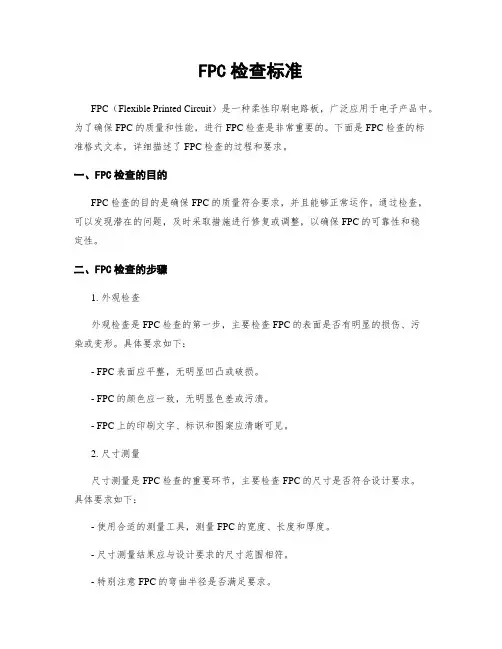

FPC检查标准FPC（Flexible Printed Circuit）是一种柔性印刷电路板，广泛应用于电子产品中。
为了确保FPC的质量和性能，进行FPC检查是非常重要的。
下面是FPC检查的标准格式文本，详细描述了FPC检查的过程和要求。
一、FPC检查的目的FPC检查的目的是确保FPC的质量符合要求，并且能够正常运作。
通过检查，可以发现潜在的问题，及时采取措施进行修复或调整，以确保FPC的可靠性和稳定性。
二、FPC检查的步骤1. 外观检查外观检查是FPC检查的第一步，主要检查FPC的表面是否有明显的损伤、污染或变形。
具体要求如下：- FPC表面应平整，无明显凹凸或破损。
- FPC的颜色应一致，无明显色差或污渍。
- FPC上的印刷文字、标识和图案应清晰可见。
2. 尺寸测量尺寸测量是FPC检查的重要环节，主要检查FPC的尺寸是否符合设计要求。
具体要求如下：- 使用合适的测量工具，测量FPC的宽度、长度和厚度。
- 尺寸测量结果应与设计要求的尺寸范围相符。
- 特别注意FPC的弯曲半径是否满足要求。
3. 电性能测试电性能测试是FPC检查的关键环节，主要检查FPC的电阻、绝缘电阻和导通性能。
具体要求如下：- 使用专业的测试仪器，测试FPC的电阻值。
- FPC的电阻值应在设计要求的范围内。
- 使用绝缘电阻测试仪，测试FPC的绝缘电阻。
- FPC的绝缘电阻应达到设计要求，确保不会发生电路短路等问题。
- 使用导通测试仪，测试FPC的导通性能。
- FPC的导通性能应良好，确保信号传输正常。
4. 焊点检查焊点检查是FPC检查的重要环节，主要检查FPC与其他电子元件的焊接质量。
具体要求如下：- 检查FPC与其他电子元件的焊接点是否牢固。
- 焊接点应无明显的焊接缺陷，如焊接剥离、虚焊等。
- 检查焊接点的焊接质量是否符合焊接工艺要求。
5. 弯曲测试弯曲测试是FPC检查的关键环节，主要检查FPC在弯曲条件下的可靠性和稳定性。
FPC检验标准
B
5.2尺寸（参照承认书图纸）
印、定位、Mark点等符合样品要求
5.5.可焊性实验作业方法（加助焊剂）
5.5.1实验条件：温度：260±5℃
5.5.2试验时间：5秒
5.5.3无铅锡条规格为：96.5%（锡），3%（银），0.5%（铜）
检测项目
检验标准
检验工具和方法
1.0目的：
用于FPC来料的外观与功能检验，确保来料品质符合OPT工程技术要求。
2.0检验条件：
2.1在一般室温条件下进行；
2.2检验人员须无色盲，视力1.0以上；
2.3依据工程部门承认的供应商合格样品，图纸，规格书，作业判定标准；
3.0使用工具：卡尺，20X显微镜，20W日光灯，无铅钛合金锡炉
4.0抽样标准：采用GB/T2828-2003И级正常一次抽样水平，允收水准AQL=0.65/1.5
氧化，变色，覆盖膜盖住焊盘
目视
A
绿油，白油，黑油，异物
20X显微镜，无尘布
B
5.元件丝印
印刷盖住1/3焊盘或金手指
目视
A
6.补强板
有翘边，板弯，毛边，压痕，破边，未贴到位
目视
B
7.铜箔
氧化，起铜皮
目视
A
8.整体外观
钢片偏离≥0.05MM，定位孔堵塞
20X显微镜
A
定位孔偏离，孔直径与尺寸不符
A
变形，折痕，压痕，板面粗糙，有破边，毛刺，未冲开
不合格类别
1.爆孔
不可有爆孔现象
目视
A
2.绿油起泡
不可有绿油起泡现象
目视
A
3.铜皮起泡
不可有铜皮起泡现象
目视
A
FPC检验标准

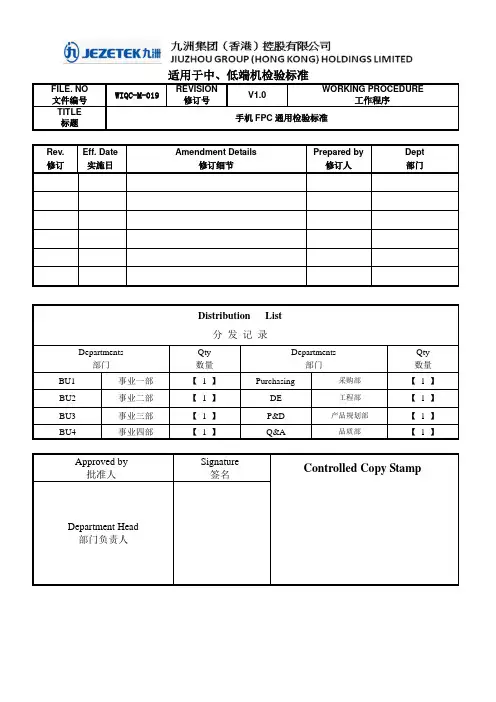

FILE. NO 文件编号WIQC-M-019REVISION修订号V1.0WORKING PROCEDURE工作程序TITLE标题手机FPC通用检验标准Rev. 修订Eff. Date实施日Amendment Details修订细节Prepared by修订人Dept部门Distribution List分发记录Departments部门Qty数量Departments部门Qty数量BU1 事业一部【1 】Purchasing 采购部【1 】BU2 事业二部【1 】DE 工程部【1 】BU3 事业三部【1 】P&D 产品规划部【1 】BU4事业四部【1 】Q&A品质部【1 】Approved by 批准人Signature签名Controlled Copy StampDepartment Head部门负责人_________________FILE. NO 文件编号WIQC-M-019REVISION修订号V1.0WORKING PROCEDURE工作程序TITLE标题手机FPC通用检验标准1．目的1.1适应本公司FPC物料的来料检验需要。
