3.1 发动机功率的检测
二、无负荷测功原理及测试方案 按测功原理，无负荷测功可分为两类： 1. 用测定瞬时角加速度的方法测定瞬时功率； 2. 用测定加速时间的方法测定平均功率。
精品课件
3.1 发动机功率的检测
1. 用测定瞬时角加速度的方法测定瞬时功率
2.
根据刚体定轴转动微分方程，发动机有效转矩与角加速度间的关系为
是一种通过测量加速过程中某一转速的加速度从而获得 瞬时功率仪器方案。按这一方案设计的仪器，由传感器、 脉冲整形装置、时间信号发生器、加速度计算器和控制装 置、转换分析器、转换开关、功率指示表、转速表和电源 等组成．其方框图如图所示。
精品课件
3.1 发动机功率的检测
图 测瞬时加速度方案的框图 1. 传感器； 2. 整形装置； 3. 时间信号发生器； 4. 加速度计算器和控制装置； 5. 转速分析器； 6. 转换开关； 7. 功率指示表； 8. 转速表； 9. 电源
精品课件
3.1 发动机功率的检测
2.动态测功 （无负荷测功或无外载测功 ）
定义：动态测功是指发动机在节气门开度和转速等参数处于变动状态 下，测定发动机功率的一种方法。 基本方法：当发动机在怠速或空载某一转速下，突然全开节气门，使 发动机克服自身惯性和内部各种运转阻力而加速运转时，其加速性能 的好坏能直接反映出发动机功率的大小。 特点： 优点：所用仪器轻便，测功速度快，方法简单，用小巧的无负荷测功 仪就车检测即可。对于汽车使用单位．经常需要在不解体条件下进行 就车试验测定发动机功率。 缺点是测功精度较低。
定义：稳态测功是指发动机在节气门开度一定、转速一定 和其他参数保持不变的稳定状态下，在测功器上测定发动 机功率的一种方法。
基本方法：发功机有效功率Pe 、有效转矩M e
3.1 发动机功率的检测
二、无负荷测功原理及测试方案 按测功原理，无负荷测功可分为两类： 1. 用测定瞬时角加速度的方法测定瞬时功率； 2. 用测定加速时间的方法测定平均功率。
精品课件
3.1 发动机功率的检测
1. 用测定瞬时角加速度的方法测定瞬时功率
2.
根据刚体定轴转动微分方程，发动机有效转矩与角加速度间的关系为
是一种通过测量加速过程中某一转速的加速度从而获得 瞬时功率仪器方案。按这一方案设计的仪器，由传感器、 脉冲整形装置、时间信号发生器、加速度计算器和控制装 置、转换分析器、转换开关、功率指示表、转速表和电源 等组成．其方框图如图所示。
精品课件
3.1 发动机功率的检测
图 测瞬时加速度方案的框图 1. 传感器； 2. 整形装置； 3. 时间信号发生器； 4. 加速度计算器和控制装置； 5. 转速分析器； 6. 转换开关； 7. 功率指示表； 8. 转速表； 9. 电源
精品课件
3.1 发动机功率的检测
2.动态测功 （无负荷测功或无外载测功 ）
定义：动态测功是指发动机在节气门开度和转速等参数处于变动状态 下，测定发动机功率的一种方法。 基本方法：当发动机在怠速或空载某一转速下，突然全开节气门，使 发动机克服自身惯性和内部各种运转阻力而加速运转时，其加速性能 的好坏能直接反映出发动机功率的大小。 特点： 优点：所用仪器轻便，测功速度快，方法简单，用小巧的无负荷测功 仪就车检测即可。对于汽车使用单位．经常需要在不解体条件下进行 就车试验测定发动机功率。 缺点是测功精度较低。
定义：稳态测功是指发动机在节气门开度一定、转速一定 和其他参数保持不变的稳定状态下，在测功器上测定发动 机功率的一种方法。
基本方法：发功机有效功率Pe 、有效转矩M e

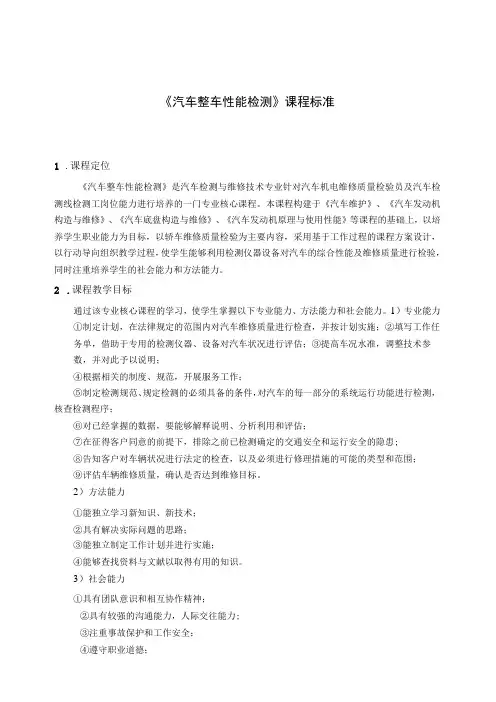

汽车整车性能检测课程标准
《汽车整车性能检测》课程标准1.课程定位《汽车整车性能检测》是汽车检测与维修技术专业针对汽车机电维修质量检验员及汽车检测线检测工岗位能力进行培养的一门专业核心课程。
本课程构建于《汽车维护》、《汽车发动机构造与维修》、《汽车底盘构造与维修》、《汽车发动机原理与使用性能》等课程的基础上，以培养学生职业能力为目标，以轿车维修质量检验为主要内容，采用基于工作过程的课程方案设计，以行动导向组织教学过程，使学生能够利用检测仪器设备对汽车的综合性能及维修质量进行检验，同时注重培养学生的社会能力和方法能力。
2.课程教学目标通过该专业核心课程的学习，使学生掌握以下专业能力、方法能力和社会能力。
1）专业能力①制定计划，在法律规定的范围内对汽车维修质量进行检查，并按计划实施；②填写工作任务单，借助于专用的检测仪器、设备对汽车状况进行评估；③提高车况水准，调整技术参数，并对此予以说明；④根据相关的制度、规范，开展服务工作；⑤制定检测规范、规定检测的必须具备的条件，对汽车的每一部分的系统运行功能进行检测，核查检测程序；⑥对已经掌握的数据，要能够解释说明、分析利用和评估；⑦在征得客户同意的前提下，排除之前已检测确定的交通安全和运行安全的隐患;⑧告知客户对车辆状况进行法定的检查，以及必须进行修理措施的可能的类型和范围；⑨评估车辆维修质量，确认是否达到维修目标。
2）方法能力①能独立学习新知识、新技术；②具有解决实际问题的思路；③能独立制定工作计划并进行实施；④能够查找资料与文献以取得有用的知识。
3）社会能力①具有团队意识和相互协作精神；②具有较强的沟通能力，人际交往能力;③注重事故保护和工作安全；④遵守职业道德；⑤注意环境保护的意识。
4.课程描述1）课程总体描述（见表7・69）《汽车整车性能检测》课程总体描述表7-69学习内容:1.汽车技术状况数据；2.法定的规范；3.检脸单：4.检测的杈序方法：5.检查的范围;6.行驶安全和操作安全：7.品质保证：8.检测仪器、设备；9.服务绩效：10.质量管理；11.客户开发、客户满意度;12.质量检验合格证。
最新版汽车性能与检测技术精品电子教案学习情境8 汽车整车其它性能检测
学习情境8 汽车整车其它性能检测 8.1汽车外观检测 8.1.1汽车外观检测主要内容
3、发动机舱 （1）打开发动机罩（或翻转驾驶室），检查目视可见的发动机各系统机件是 否齐全有效；检查蓄电池桩头与导线连接是否牢固；检查目视可见的 电器导线捆扎、固定、绝缘保护等是否完好，各种管路是否完好、固 定可靠。对于使用液压制动（含液压传动离合）的汽车，目视检查储 液器的液面高度及有无泄漏。 （2）注册登记检验时，如气缸体上打刻（或铸出）的发动机型号和出厂编号 不易见，应检查在发动机易见部位是否具有能永久保持的发动机型号 和出厂编号的标识。如车辆产品标牌位于发动机舱，还应检查车辆产 品标牌是否能永久保持及其内容是否规范、清晰耐久。
学习情境8 汽车整车其它性能检测 8.1汽车外观检测 8.1.1汽车外观检测主要内容
（2）检查机动车设置的喇叭是否具有连续发声功能，工作是否可靠，必要时 应用声级计测量其喇叭声级是否符合规定。 （3）对2005年2月1日起注册登记的总质量不小于12000kg的货车和总质量大 于3500kg的挂车，检查其后部车身反光标识的粘贴技术规范及车身反 光标识材料的式样（颜色、宽度等）是否符合相关标准的规定；对 2005年2月1日起注册登记的车长不小于10m的货车和总质量大于3500kg 的挂车，检查其侧面车身反光标识的粘贴技术规范及车身反光标识材 料的式样是否符合相关规定；必要时应使用量具测量相关尺寸参数。 （4）注册登记检验时，应重点检查车辆外部照明和信号装置的数量、位置、 光色是否符合相关标准的规定，必要时应用量具测量相关尺寸参数。 对2006年12月1日起新出厂的总质量不小于12000kg的货车和总质量大 于3500kg的挂车，还应检查其安装的车身反光标识材料的白色单元上 是否加施有符合规定的3C标志。
汽车检测与诊断技术(第4章3)ppt课件
汽车检测与诊断技术
宋力 （2学时） 内蒙古工业大学交通运输系
可编辑课件PPT
1
轿车典型制动系统组成示意图
可编辑课件PPT
2
