石灰投加设备清单
烧石灰生产线生产中需要哪些设备
合格的石灰石(20~50mm)经提升机提升并运入预热器顶部料仓。
预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各个室内。
石灰石在预热器被1150°C窑烟气加热到900°C左右，约有30%分解，经液压推杆推入回转窑内，石灰石在回转窑内经煅烧分解为CaO和CO2。
分解后生成的石灰石进入冷却器，在冷却器内被鼓入的冷空气冷却到100°C一下排出。
经热交换的600°C热空气进入窑和煤气混合燃烧。
废气通过多管冷却器冷却后经引风机进入袋式除尘器，再经排风机进入烟囱。
石灰的用途广泛，可以使用建筑、建材、功率建设、冶金、环保等行业，有着很高的使用价值。
完整的石灰生产线生产中需要哪些设备呢？石灰加工过程需要一条完整的回转窑生产线。
该生产线包括有破碎、煅烧、冷却、除尘等环节，用到设备一般有破碎机、石灰回转窑、风扫煤磨、磨粉机、冷却机、输送带、除尘设备等。
石灰回转窑只是众多设备之中的一种，也可以说是众多核心之一，因为回转窑这个零部件处于中间的煅烧阶段。
整个石灰生产过程，要经过破碎，粉末煅烧以及加工调和等各个方面。
因此在煅烧到前面还有破碎和粉磨。
首先是物体的破碎或者石料的破碎主要是利用破碎机进行破碎，将大块的石料破碎成具有一定规格小块的石料。
然后这些石料再投入到球磨机中进行粉磨粉磨成粉末之后，又会利用石灰回转窑进行煅烧。
毕竟大块的物料，不仅在煅烧难度上会有所提高，而且还会煅烧得不够彻底。
也许表面焙烧的比较严重但中心内部却没有煅烧好。
因此小块儿的物料或者是粉状的物料，更有利于煅烧。
在石灰回转窑设备中发生物理反应和化学反应。
年产5万吨、10万吨、15万吨、20万吨、40万吨、年产80万吨等活性石灰生产线整套方案供应商——豫晖机械。
另外石灰回转窑设备是一种圆柱形，有着一定陡坡斜度的钢铁形状的圆柱形物体。
生料经过设备的顶部，也就是设备的尾端开始进入，经过石灰回转窑不断的旋转，窑内火焰温度的煅烧。
石灰投加装置操作说明
石灰投加装置操作说明1、生石灰粉贮存采用密闭式汽车罐车运输，罐车配有气力卸料系统，通过密闭管路系统将生石灰粉气力输送到生石灰料仓内。
在进料过程中开启除尘装置，避免进料时产生的粉尘，对周围环境、员工的操作条件产生影响。
当卸料时，除尘器手操开启关闭，自动进行除尘处理。
为避免料仓过压及滤芯被粉尘堵塞，料仓配置正负压安全阀。
料仓设有阻旋式料位开关，当料位达到高液位和低位时可发出报警信号。
低位时，系统提醒工作人员及时备料，并通过进料管向仓内进料。
粉料注满时，高液位显示，提示员工仓内物料已经注满。
当料仓需要补充生石灰时，打开料仓进料口，先开启除尘器，然后开始进料。
2、石灰乳的配制石灰乳的配制采用体积计量，确保石灰乳的浓度稳定。
在生石灰料仓下部设置螺旋计量机，螺旋计量机的进料口前设有气动碟阀。
在螺旋计量机的下方设有螺旋输送机将生石灰输送至石灰乳溶药罐，溶药罐与石灰乳储存罐之间设石灰乳输送泵。
先依次打开破拱装置和螺旋计量机，待螺旋输送装置完全启动后开启气动蝶阀开始下料，石灰粉均匀定量的送入到螺旋输送机。
然后打开石灰乳溶药罐的进水电动阀。
手动开启搅拌机。
当石灰乳罐液位达到高液位时，依次关闭该系统的设备气动蝶阀、粉料螺旋计量机、进水电动阀。
3、石灰乳的投加制备后的溶液由石灰乳倒料泵送至储存罐，再由螺杆泵输送到使用点。
石灰乳投加泵为变频调节，自动计量，泵的出口配有安全阀和排污阀门]，进口配有冲洗管和过滤器以保护泵不因堵塞而损坏。
4、系统控制石灰乳配制投加装置内所有设备的开/停、联锁保护均可通过自带的电控柜来实现。
电控柜采用底部进线方式，设有指示灯，显示每台设备的运行、故障状态。
电控柜实现所有设备的自保护，当每台设备出现故障情况时，自动停机。
就地电控柜。
上带有手动/自动切换开关。
当切换到手动状态时，可手动控制独立设备的开停;当切换到自动状态时，设备由电控柜中的PLC系统控制开停。
电控柜为户内安装，碳钢防腐，防护等级IP55，采用底部进线方式。
石灰投加装置
石灰投加装置简介石灰投加装置是一种常用于水处理、废水处理和工业废弃物处理的设备。
它通常用于调整水的pH值、去除悬浮颗粒和沉淀杂质，从而提高水质、净化废水或处理工业废弃物。
本文将介绍石灰投加装置的工作原理、主要构成部分、使用方法和注意事项。
工作原理石灰投加装置的主要工作原理是通过将石灰悬浮液投加到水中来实现水的净化处理。
石灰悬浮液可以调整水的pH值，使其达到所需的酸碱平衡。
此外，石灰悬浮液中的石灰颗粒具有吸附和沉淀杂质的能力，从而去除水中的悬浮颗粒和沉淀杂质。
具体而言，石灰投加装置通常由储存罐、计量泵、混合器和投加管道组成。
首先，石灰悬浮液被储存在储存罐中，然后通过计量泵控制投加的流量。
在投加过程中，混合器将石灰悬浮液和水进行充分混合，并将混合后的液体通过投加管道投入到待处理的水体中。
水中的悬浮颗粒和沉淀杂质会与石灰颗粒发生反应，形成不溶性沉淀物，最终被过滤或沉淀掉。
主要构成部分1.储存罐：用于存放石灰悬浮液。
储存罐通常由耐腐蚀材料制成，如玻璃钢或塑料。
2.计量泵：用于控制投加的石灰悬浮液的流量。
根据实际需要，可以使用不同类型的计量泵，如离心泵或蠕动泵。
3.混合器：用于将石灰悬浮液和待处理的水进行混合。
混合器通常采用机械搅拌或涡流混合的方式，以确保充分混合。
4.投加管道：将混合后的石灰悬浮液投入到待处理的水体中。
5.控制系统：用于控制储存罐的液位、计量泵的流量和混合器的工作状态。
控制系统可以采用自动化控制或手动控制，以实现投加装置的稳定运行。
使用方法使用石灰投加装置时，需要按照以下步骤进行操作：1.准备工作：检查储存罐中的石灰悬浮液是否足够、计量泵是否正常工作、混合器是否良好等。
2.设置参数：根据实际需要，调整计量泵的流量、混合器的搅拌速度等参数。
3.启动设备：打开储存罐的进料阀门，启动计量泵和混合器。
4.监控运行：监控石灰投加装置的运行状态，确保投加流量和混合效果正常。
5.完成投加：根据所需的投加时间和投加量，适时关闭设备，并维护好设备的清洁和维护。
石灰车间主要设备设施清单
7
皮带机
通用机械类
石灰装置区
石灰车间
8
配料装置
通用机械类
石灰窑装置区
石灰车间
9
卷扬机
通用机械类
石灰窑装置区
石灰车间
10
鼓风机
通用机械类
石灰窑装置区
石灰车间
11
泡沫塔
塔类
泡沫塔装置区
石灰车间
12
电除尘塔
塔类
电除尘装置区
石灰车间
13
化灰机
反应器类
化灰装置区
石灰车间
14
泵类
通用机械类
化灰装置区
石灰车间
石灰车间主要设备设施清单
单位:石灰车间No：
序号
设备名称
类别
位号/所在部位
所属单位
是否特种设备
备注
1
公用电器
其他设备类
操作室
石灰车间
2
石灰窑
炉类
石灰窑装置区
石灰车间
3
分石器
通用机械类
石灰窑窑顶
石灰车间
4
出灰螺锥
通用机械类
石灰窑窑底
石灰车间
5
出灰机
通用机械类
石灰窑装置区
石灰车间
6
吊灰机
通用机械类
石灰装置区
15
给料机
通用机械类
石灰车间所属区域置区
石灰车间
17
布袋除尘器
通用机械类
布袋除尘装置区
石灰车间
18
罐类
储罐及容器类
灰乳罐装置区
石灰车间
19
振动筛
通用机械类
振动筛装置区
石灰车间

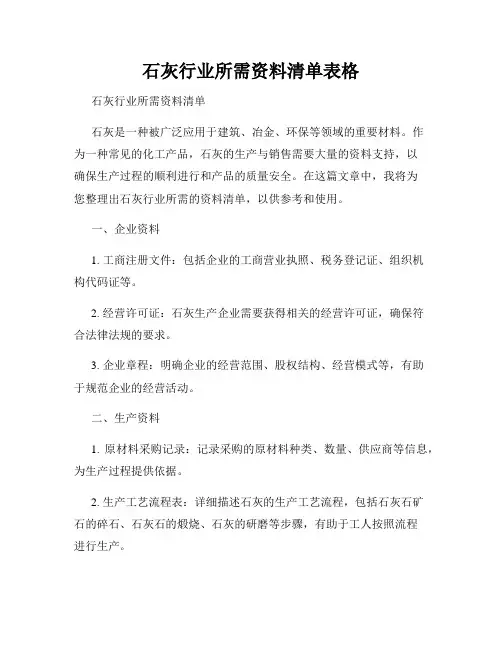

石灰行业所需资料清单表格
石灰行业所需资料清单表格石灰行业所需资料清单石灰是一种被广泛应用于建筑、冶金、环保等领域的重要材料。
作为一种常见的化工产品，石灰的生产与销售需要大量的资料支持，以确保生产过程的顺利进行和产品的质量安全。
在这篇文章中，我将为您整理出石灰行业所需的资料清单，以供参考和使用。
一、企业资料1. 工商注册文件：包括企业的工商营业执照、税务登记证、组织机构代码证等。
2. 经营许可证：石灰生产企业需要获得相关的经营许可证，确保符合法律法规的要求。
3. 企业章程：明确企业的经营范围、股权结构、经营模式等，有助于规范企业的经营活动。
二、生产资料1. 原材料采购记录：记录采购的原材料种类、数量、供应商等信息，为生产过程提供依据。
2. 生产工艺流程表：详细描述石灰的生产工艺流程，包括石灰石矿石的碎石、石灰石的煅烧、石灰的研磨等步骤，有助于工人按照流程进行生产。
3. 生产设备清单：列出石灰生产所需的设备清单，包括石灰石碎石机、石灰石煅烧炉、石灰磨粉机等。
4. 生产工艺参数：记录石灰生产过程中的关键参数，包括煅烧温度、研磨时间等，以确保产品的质量稳定。
三、质量控制资料1. 产品质量标准：明确石灰产品的质量要求，包括外观、化学成分、粒度等指标。
2. 质量检测方法及仪器：描述石灰产品质量检测的方法及所使用的仪器设备，确保检测结果准确可靠。
3. 质量检测记录：记录每一批次生产的石灰产品的质量检测结果，以便溯源和质量追踪。
四、安全生产资料1. 安全生产许可证：获得安全生产管理机构颁发的许可证，符合安全生产的要求。
2. 安全操作规程：制定石灰生产操作规程，明确操作流程、注意事项和应急处理措施，以确保生产过程的安全。
3. 安全设备及消防器材清单：清单列出石灰生产过程中所需的安全设备和消防器材，确保应急时有所准备。
五、环境保护资料1. 环境影响评价报告：石灰生产企业需要在建设前进行环境影响评价，提交报告以获得环境保护部门的批准。
2. 排污许可证：获得环境保护管理机构颁发的排污许可证，确保排放的废水和废气符合环保标准。
活性石灰窑设备、配套辅机设备图纸资料
图纸型号规格名称N001100t/d活性石灰竖式预热器N002200t/d活性石灰竖式预热器N003300t/d活性石灰竖式预热器N004400t/d活性石灰竖式预热器N005600t/d活性石灰竖式预热器N006700t/d活性石灰竖式预热器N007800t/d活性石灰竖式预热器N0081000t/d活性石灰竖式预热器N0091200t/d活性石灰竖式预热器N010100t/d活性石灰竖式冷却器N011200t/d活性石灰竖式冷却器N012300t/d活性石灰竖式冷却器N013400t/d活性石灰竖式冷却器N014600t/d活性石灰竖式冷却器N015700t/d活性石灰竖式冷却器N016800t/d活性石灰竖式冷却器N0171000t/d活性石灰竖式冷却器N0181200t/d活性石灰竖式冷却器N019φ2.4×50M石灰石煅烧回转窑N020φ3.2×52M石灰石煅烧回转窑N021φ3.6×54M石灰石煅烧回转窑N022φ4.0×60M石灰石煅烧回转窑N023φ4.2×62M石灰石煅烧回转窑N024φ4.3×64M石灰石煅烧回转窑N025φ4.8×72M石灰石煅烧回转窑N026φ5.0×74M石灰石煅烧回转窑koukou: 774864685N02740t/d 60t/d 80t/d 120t/d 150t/d 200t/d 500t/d活性石灰气烧竖窑N028120双层锁风闸板出料机 5-8t/hN029400双层锁风闸板出料机 12-18t/hN030SFD200 300 400 600 800 1000 1200四风道煤气（煤粉）燃烧器N031HL800 1000 1100 1200 1350型粉体混料机N032WH30 50 100 150 200型粉体混料机koukou: 774864685。
全自动石灰乳自动制备加药装置报价单
全自动石灰乳自动制备加药装置报价单一、石灰投加系统简述水处理系统酸性废水处理过程中，中和调节值过程时常用石灰制乳后进行投加。
其投加过程要求连续性强，采用人工投加劳动强度大，为适应市场需要，现向环保水处理市场提供具有设备操作简单、连续投加、投加量稳定的石灰乳投加装置。
J f1.1工作原理石灰乳投加装置是一种将生石灰粉剂储存、配置并投加的设备。
石灰粉剂在石灰仓内贮存，均匀下料至喂料机，螺旋输送给料机将石灰粉剂送入溶解桶进行溶解，溶解桶搅拌机对溶液进行充分搅匀，制备后的溶液由螺杆泵送至用户使用点。
1.2产品特点1、基本进出能力：粉料仓的贮存能力15m3 石灰乳液（石灰乳）的制备浓度5-10%。
2、采用先进的下料振荡器，可以使石灰下料更流畅。
3、连续式全自动配制，粉料给料机带调速装置，给料量调节范围广，石灰乳液配制浓度精度高。
4、可选先进的振打器或破拱器，可以使石灰下料更顺畅。
5、采用先进的容积式生石灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生石灰消化得更加完全，消化效率更高。
6、石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒物料的过程输送。
7、位计采用进口液位测量仪器，精确控制。
8电控系统采用先进自动控制系统，设备高效自动运转。
二、工程概述本设计针对石灰自动投加系统，使用上料装置将药剂送入料仓进行储存，药剂通过定量喂料机进行精确的定量输送，由螺旋输送机将药剂送入溶药罐中进行搅拌配制成规定浓度溶液，最后使用计量泵将配制的溶液按规定流量输送到加药点。
三、设计参数四、工艺流程1="4 L |-t r] ---------------本系统有料仓，石灰溶解箱，平衡水箱，乳渣分离器以及计量泵，搅拌机，输送装置等组成。
通过和液位变送器以及变频器实现石灰乳的自动上料，自动配药，以及加药。
五、石灰投加系统设备参数表一：石灰投加系统设备参数六、外界接口及辅助配套设施表二：辅助配套设施参数七、系统报价设备报价！！！！万元/套（大写：壹拾陆万叁仟元整）说明1 :本报价包括“表一”全部工作内容，并包含设备供应、指导安装、系统调试及人员培训费，并包含运输费。
石灰石生产线配套设备有哪些
石灰石生产线配套设备有哪些物料：石灰。
石灰一般分成两大类：生石灰与熟石灰，生石灰的主要成分是CaO，一般呈块状，纯的为白色，含有杂质时为淡灰色或淡黄色。
生石灰吸潮或加水就成为消石灰，消石灰也叫熟石灰，它的主要成分是Ca(OH)2。
熟石灰经调配成石灰浆、石膏、石灰砂浆等，用作涂装材料和砖瓦粘合剂。
石灰石和石灰大量用做建筑材料，也是许多工业的重要原料。
两种不同的石灰的用途都比较广泛，根据不同行业对其应用的不同，我们可以通过不同的生产线设备将石灰石生产成为我们想要的材料：1.砂石料：我们可以通过砂石生产线对石灰石进行破碎，生产成为建筑砂石料，其生产线设备主要包括：振动给料机、皮带输送机、筛分设备、破碎机、细碎机、洗砂机等设备；2.生石灰（活性石灰石）：振动给料机、皮带输送机、圆振动筛、破碎机、提升机、回转窑等设备；石灰石生产线工艺流程介绍从山上爆破下来的石灰石石料，通过自卸车将1200mm以下的石料送入振动给料机，振动给料机把石料均匀的送入重锤式破碎机，重锤破对石料进行第一段破碎，从重锤破出来的大块物料再送入下段锤破进行二次破碎整形。
通过圆振动筛分级筛分后，粒度不合要求的大块物料通过皮带输送机回到二段锤破重新破碎，成品由皮带输送机输送至成品区。
石灰石抗压强度一般在150兆帕左右，属于软岩，因此石灰石生产线的生产工艺选择上，采用两台重型锤式破碎机组成的两段一闭路工艺是一种既经济又合理的选择。
鑫迪机械是专业的破碎机厂家，公司的细碎机、高效细碎机、新型细碎机系列产品是结合海内外制砂出产方面的实际情况研制开发而出的具有国际提高前辈水平的高能低耗设备，其机能在各种矿石细破设备中起着不可替换的作用，是最行之有效、实用可靠的物料细碎设备。
该系列细碎机是建筑用砂、筑路用砂、垫层料、沥青混凝土和水泥混凝土骨料的理想出产设备，所以得到广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 消石灰粉的储存和石灰乳的配制、计量系统
使用外购、高纯度消石灰粉，其有效纯度≥85%，粒度小于100目，过剩水份<1% ，密度为0.45g/cm3～0.50g/cm3。
室内布置。
a) 消石灰粉储仓
2台，常压，立式，钢制，内壁应采用防堵塞的材料作为内衬，储仓的容积宜按15天用量计算，但每台有效容积不小于100m3。
高位布置。
应为每台消石灰粉储仓配置振动料斗、布袋除尘器、星形给料机、螺旋输粉机等，还应配置料位计、料位开关、组合式安全膜、防消石灰粉“搭桥”装置等。
振动料斗、星形给料机、螺旋输粉机应采用进口、原装的设备。
给粉量为自动调节。
b)为储仓间设置布袋除尘器，以清除房间内的粉尘。
布袋除尘器的形式应达到环保要求，并得到招标方的确认。
附件有吊耳、支座、人孔、检修小平台及拦杆、梯子等。
我方提供消石灰粉储仓的结构图(平面、断面)，供招标方确认。
c) 石灰乳搅拌箱
2台，常压，立式，钢制，容积按20~30min用量设计。
配置带调速电机的电动搅拌桨，搅拌桨设置上、下两层，并使用耐磨材料制作或衬胶。
系统设计时，应有防堵塞措施。
附件有支座、平台及拦杆、梯子等。
配套相应的管道、阀门、仪表等。
d) 石灰乳平衡水箱
2台，常压，立式，钢制，容积按需要设计。
应配置显示型就地液位计（顶装型）、水位调节阀与水位控制设备等。
附件有支座、平台及拦杆、梯子等。
配套相应的管道、阀门、仪表等。
e) 石灰乳计量泵（需方供货）
4台，泵的流量、扬程应符合系统要求，由我方根据工艺参数确定，招标方确认。
石灰乳计量泵采用螺杆泵。
为每台石灰乳计量泵配置变频器（或变频电机），使其加药量能根据进
水流量或（和）水质变化实行自动调节。
提供泵和电动机、联轴器与防护罩、底座等全套附件。
配套相应的管道、阀门、仪表等。
我方提供泵的性能曲线，供招标方确认。
整套石灰投加量为400mg/L,处理水量2×800t/h，空白部分需要填写1.2 消石灰粉储仓
1）数量:2 台
有效容积（每台）:≥100m3
直径 : 3000mm
直边高度: 13.4 m
储仓底部型式：锥斗式
半顶角：
总高度: 18.9 m
材质：碳钢
筒体厚度: 8 mm
封头厚度: 8 mm
出料口形式：震动出料
安装高度: 2 m
2）振动料斗数量:2台
形状：广口
直径: 1200 mm
直边高度: m
容积: m3
材质: Q235
筒体厚度: 8 mm
封头厚度: 8 mm
底部型式： U型
出口附件：上、下减震环
振动器型号：
电动机型号：
功率: 0.25 kw
制造厂商
3）布袋除尘器型号
数量: 2 台
安装位置：安装于石灰筒仓上部，带防雨罩过滤面积: 28.8 m²
排风量: 4500 m3/min
风速: 1.2 m/hin
布袋数量： 36
材质：涤纶针刺毡
排风电动机型号
功率:3kw
清灰电动机型号
功率:kw
布袋除尘器制造厂商
4）星形给料机型号
数量:2台
安装位置
给粉量:2-6t/h
精度:0.01t/h
自动调节方式
材质机体用厚度为12mm铸造的钢板
叶片用厚度为10mm的16Mn办制作
电动机型号
功率:1.1kw
制造厂商
5）螺旋输粉机型号
数量:2台
安装位置
输粉量:6t/h
材质
电动机型号
功率:3.0kw
制造厂商
料位计型号：DN80
型式
数量:台
安装位置
制造厂商
7）料位开关型号
数量:2台
安装位置
制造厂商
8）组合式安全膜结构
数量:台
操作压力:kg/cm²
安装位置
制造厂商
9）防消石灰粉“搭桥”装置型号型式
数量:2台
安装位置
制造厂商
10）房间布袋除尘器型号
数量:台
安装位置
过滤面积:m²
排风量:m3/min
风速:m/hin
布袋数量
材质
排风电动机型号
功率:kw
清灰电动机型号
功率:kw
布袋除尘器制造厂商
11）附件
1.3 石灰乳搅拌箱
数量 :2台
直径 :1600mm
直边高度:2.1m
容积:4m3
材质 :碳钢
筒体厚度:3mm
封头厚度:3mm
电动机型号
功率:kw
搅拌浆型式二叶二层式
搅拌浆转速:85r/min
搅拌浆材质 :304不锈钢
防堵塞措施
附件
1.4 石灰乳平衡水箱
数量: 2台
直径 : 1600mm
直边高度: 5.1m
容积:4m3
附件
1.5 石灰乳计量泵（需方供货，供货方提供泵参数要求）
流量:0.6m3/h
扬程:MPa
报价：。
