球墨铸铁件炉后样碳硫高速自动分析及取样方式
球墨铸铁件“炉后样”碳硫高速自动分析及取样方式
摘要：
球铁“炉后样”总碳的测定，一般宜将试样制成适当的“条状”，而高速自动碳硫分析比较适合于屑样。
但用一般的钻样方法钻取的屑样按通常的操作分析，其测定结果往往出现严重的波动与偏低。
本文通过实验，分析了产生量大弊端的主要原因是由于球铁中游离碳的“石墨球”形式易在样屑的切削面“括碎”造成粉尘飞散和细粉丢失，及括碎量与样屑总面积的关系和丢失过程及去向并由此导致样屑含碳量的不均匀性等原因。
并对几种取样方式，表观含碳量”及其校正和燃样添加挤等提出讨论。
一、引言
在黑色铸造中，球铁中碳硫是必须元素之一，但一般都是取的“炉前样”即原铁水样，而对于“炉后样”即球铁件样中碳的测定，其结果往往波动很大。
在相同条件下的操作说明，这一弊端不在仪器而在样屑本身。
而电弧炉较使用于屑样，如何利用电弧炉顺利地进行球铁铸件中碳硫的高速分析，我们通过实验认为，除跟一般的铁样分析所常遇到的问题外，关键一点就是分析样品的取样方式及其操作。
二、实验仪器及方法
1、仪器：电弧炉——QR系列全自动碳硫联测分析仪。
2、方法：取球铁件炉后样，采取一般钻样取屑，分别用随机及分类法称取250mg，
按通常铁样进行分析，同时采用一次性钻样250-300mg全部收集称量后进行全量分析。
并于压片样，条样法进行比较。
三、实验结果及讨论
从物理方面来看。
碳在铸铁件中的主要存在方式，除部分化合碳外，大部分为游离碳即石墨碳。
在灰铁中，石墨碳主要成片状，而在球铁中，碳主要是以微小的“球状”形式存在。
这种“：球墨”在一般的钻取样屑过程中，在样屑的切削面上极易被拉破磨碎成粉尘状而飞散及存在于细碎的“粉尘”中，以后又在操作过程的多次转移中分别散失在接样纸、试样袋、称样盘、天平刷、放样纸片等承接物上，对于总表面很大的样屑来说，其游离碳的损失量是相当大的。
从实验来看，在同一份试样中，样屑又有粗有细，如将其按粗细程度分为数份，则分别测得的含碳量大体上呈有规律的波动。
设按原铁水压片样测得的含碳量为c前，而铸件炉后样屑测得的含碳量为c后，设其比值为h：h=c前/c后，即h 值越小，说明炉后样测得的含碳量越高，如取最细的样屑（细粉状）测定，h值可达0.7左右，如其他的数分测定，h值一般多在1.2——1.35左右内波动。
当然这与样屑的粗细均匀度或悬殊程度有关，并不是都在这个范围内。
也就是说，同一份样屑，细粉测得值高，往往高于实际含碳量。
粗的测得值低，一般低于实际含碳量。
但如果样屑粗厚得一定程度后测得值又有上升的趋势，但h值不会小到
1。
这是由于游离碳量的损失与屑样的表面积有关。
因其便面越大，钻头切削时造成的石墨球括碎越多，而掉落下来的粉尘中碳量很高，除飞散和转移损失外，都跑到样屑的细粉中去了，但如样屑粗厚到一定程度，其置样屑的总面积减少，碳丢失量也相应减少。
这是对于同一铸件来说的。
而对于不同的铸件，还与其球化状态有关。
如采用磁化样屑，只能减少碳的总量丢失，但并不能解决其波动性。
以上实验看出，由于样屑的粗厚细薄即便面积得不同使各自的碳损失量不同及“细粉”中碳量的增高造成样屑本身含碳量的不均匀性导致测定结果的波动。
由于粉尘飞散及细粉丢失往往导致测定结果的偏低。
因此，有的资料指出，球铁铸件炉后样应加工成适当的调状，然后在高温炉中燃烧定碳。
其实，条样取样法，随着长短粗细厚薄的不同，碳损失量也是不同的，不过其损失量已经大大减少了。
但假设将试样制成表面积最少的园块，则烧样难以彻底，碳也就难以全部转化为二氧化碳了。
而对于省时节电的电弧炉高速测碳来说，制条样不但麻烦，而且也不利于引弧和彻底燃烧。
事实上，在日常生产控制的例行分析中，有的单位任然取的球铸铁件炉后样同灰铁一样用钻样进行分析，并且以测得的数据指导生产任然能生产出合格产品。
这是因为这样测得的含量数值实际上是一个“表观含碳量”。
一般说来，这个数值往往低于实际含碳量的。
但是他们把这个表观数值与该状态的铸件金相组织，机械性能等指标相应的结合起来，并始终以此为衡量标准，作为“内控指标”，问题是如何克服数据上的波动性。
因为对于同一实验室，同一操作人员，他的各项操作，如钻头大小利纯钻样速度，样屑粗细，称量习惯（粗屑或细屑，偏正或偏负）等都因其操作者特性而趋于相对平衡，因而测得的数据也相对的较为稳定，波动性减少。
这是在特定条件下的“内存方式”。
因此，这样的测量数据是“表观性”的。
如在这个情况下，另外测出样块的实际含碳量,而求出一个近似的校正系数b即前面提到的b，则该b值可视为在该工作状态下的含碳量校正系数。
在以后的测定中将测得的表观数值乘上系数b,就得出一个近似实际的含碳量，作为日常生产控制中的配料参数，因为一般性的铸件生产中，由于炉料如生铁，废钢等的含碳量和炉子的各项指标及工艺因素等的复杂性，要求成份十分稳定是困难的，允许实际含碳量有一定的波动范围，不象钢材那样含碳量要求较为严格。
目前，对于球铁中碳的测定，多为原铁水试块钻样或压片样，甩片样或针样等，薄片样也能用于高速自动分析，但这种试样都是在炉前准备的，而对于球铁铸件炉后样，或产品零件解剖分析样用通常认为最恰当的“条样”，对于高速自动分析来说，既麻烦费时，也不适用。
一般以称之为“套筒法”取样为好。
简单点，可用大钻头钻孔，小钻头取屑。
如用一个钻头取样，则钻头不要太纯，钻取速度要中速稳定，并避免碳的烧损及粉尘吹散和样屑丢失。
采用适量钻样，不定量称样，全量分析，最后加以换算。
样屑要尽量减少转移次数，最好直接倒于称样片上，以减少转移粘附损失。
这样测得的数据是比较接近于实际含碳量的，必要时如再辅之以统计性的校正系数，分析精度可进一步提高。
对于仪器要求，与其他铁样相同。
燃样添加剂，我们是以结晶硅粉与氧化钼粉按适当比例混匀使用，引弧块，发热值高，烧样彻底，样渣松脆易脱埚，只是硅粉比例不宜过高，以免燃烧过激。
由于气温，气压的变化给非恒压直读带来的影响，以标样校正之。
关于硫的测定，与其它铁样类似，只是滴定液浓度宜稀点，并用两个适当含
硫量的标样以试验调整法或斜率比例法求出空白值并在标尺零点上加以校正。
附注：试验用设备QR-4B智能全自动碳硫联测分析仪
南京第四分析仪器有限公司
孙剑敏。
碳硫分析仪使用说明书
前言欢迎使用我公司的仪器，它将给您的分析工作带来许多方便，为您创造良好的经济效益。
我公司会提供优质可靠的服务。
您在使用仪器前请耐心阅读本使用说明书，尤其要注意安全要求！如果仪器分析部分是气容仪，第二章第二节可不读；如果仪器分析部分是滴定仪，第二章第一节可不读。
JN8608-XX型电弧燃烧碳硫分析仪是一种系列产品。
它使用燃烧法分析碳、硫成分的百分含量，最适合于对钢铁样品的分析，在加入一定添加剂情况下，也可对其它样品（如赤铁矿、硅矿、锰矿、炉渣、焦炭等）碳硫成分进行定量分析。
该仪器由燃烧部分和分析部分组成。
由于两部分有一些不同的特点，又区分不同的一些序列号。
本说明书适合于JN8608-1B、JN8608-1C、JN8608-2B、JN8608-2C、JN8608-2D、JN8608-2E、JN8608-2F这几个型号的仪器，对上述型号的仪器通称为JN8608-XX电弧燃烧碳硫分析仪。
仪器燃烧部分叫做电弧炉，其分析部分有气体容量仪（简称气容仪），滴定仪之区分，或其它检测碳硫的设备。
其型号代码如下：JN8608-X X 金牛高速分析仪器有限公司电弧燃烧碳硫分析仪分析方法特征号：1、代表非水分析法2、代表气体容量法分析部分特征号：2B气容仪标尺直读（简称2B型气容仪）2C气容仪数字显示（简称2C型气容仪）2D气容仪数字显示，自动打印测试结果（简称2D型气容仪）2E气容仪数字显示，硫自动滴定（简称2E型气容仪）2F气容仪数字显示，工作过程全自动控制，自动打印测试结果（简称2F型气容仪）1B滴定仪气压加液（简称1B型滴定仪）1C滴定仪手压加液（简称1C型滴定仪）本公司产品常有所改进，仪器的某些部分可能与说明书不一致，敬请用户原谅。
目录第一章燃烧部分——电弧炉 (1)第一节概述 (1)第二节电弧燃烧炉技术参数 (1)第三节电弧燃烧炉操作方法 (1)第四节操作须知 (3)第五节常见主要故障及其排除 (5)第二章分析部分 (6)第一部分、气容仪 (6)第一节概述 (6)第二节主要技术性能 (7)第三节基本工作原理 (7)第四节操作方法 (10)第五节计量定标 (12)第六节仪器漏气检测方法 (12)第七节仪器调试 (12)第八节常见故障的排除方法 (13)第二部分、滴定仪 (15)第一节概述 (15)第二节测量范围 (15)第三节结构及使用说明 (15)第四节溶液配制 (15)第五节操作方法 (17)第六节使用注意事项 (18)第一章燃烧部分——电弧炉一、概述JN8608电弧燃烧碳硫分析仪燃烧部分称为电弧燃烧炉（以下简称电弧炉)，在用燃烧法分析物质成分时，本电弧炉用于燃烧样品，可将其燃气导入各种分析设备，定量分析样品中碳、硫含量。
球墨铸铁的球化质量无损检测技术的研究
球墨铸铁的球化质量无损检测技术的研究摘要：球墨铸铁是一种广泛应用于工业领域的重要材料，其球化质量是决定其性能的关键因素之一。
传统的球化质量检测方法存在着破坏性、低效率等问题。
本文介绍了一种无损检测技术——超声波检测技术，通过对球墨铸铁的超声波特性进行分析，建立了球墨铸铁球化质量的评估模型，并对其进行了实验验证。
关键词：球墨铸铁；球化质量；无损检测；超声波1. 球墨铸铁的球化质量及传统检测方法球墨铸铁是一种铸造材料，具有高强度、高韧性、耐磨性等优良性能，在机械、汽车、航空航天等领域得到广泛应用。
球化质量是决定球墨铸铁性能的关键因素之一，球化质量差会导致球墨铸铁的强度、韧性等性能下降。
传统的球化质量检测方法主要包括金相检测、显微组织分析、化学分析等，这些方法存在着破坏性、低效率等问题。
金相检测需要切割样品，显微组织分析需要显微镜和显微镜图像分析软件，化学分析需要先取样再进行化学处理，这些方法不仅操作复杂，而且会对样品造成损伤。
2. 超声波检测技术超声波检测技术是一种无损检测技术，具有非破坏性、高效率等优点，被广泛应用于材料检测、医学检测等领域。
超声波检测是利用超声波在材料中的传播特性来检测材料的内部结构和缺陷。
超声波检测主要包括传统超声波检测和相控阵超声波检测两种。
传统超声波检测是利用单个探头对材料进行检测，只能获得单一方向的信息，对于复杂结构的材料检测效果不佳。
相控阵超声波检测是利用多个探头组成的探头阵列对材料进行检测，可以获得多方向、多角度的信息，对于复杂结构的材料检测效果较好。
3. 超声波检测技术在球墨铸铁球化质量评估中的应用球墨铸铁是一种复杂结构的材料，传统的检测方法难以满足球化质量评估的需求。
本文采用相控阵超声波检测技术对球墨铸铁进行无损检测。
首先，对球墨铸铁的超声波特性进行分析，确定了合适的探头频率和检测模式。
然后，采集球墨铸铁的超声波信号，并对信号进行分析和处理，提取出球化质量相关的特征参数。
碳硫联测分析仪操作规程
碳硫联测分析仪操作规程一、简介碳硫联测分析仪是一种用于测定材料中碳和硫含量的仪器。
它采用先进的分析技术和精密的测量方法，可以快速、准确地测定样品中的碳和硫含量，广泛应用于冶金、化工、环保等领域。
二、操作前的准备1. 确保仪器处于正常工作状态，检查仪器的电源、仪表、控制面板等部件是否正常。
2. 准备好样品，样品应经过适当的前处理，确保样品的纯度和完整性。
3. 准备好所需的试剂和标准溶液，确保其纯度和浓度。
三、操作步骤1. 打开仪器电源，待仪器自检完成后，进入操作界面。
2. 选择碳硫联测分析模式，根据样品的特性和要求，选择合适的分析参数。
3. 打开样品室，将样品放入样品舱中，并确保样品舱密封良好。
4. 关闭样品室，开始分析。
仪器将自动抽取样品，并进行碳硫含量的测量。
5. 等待分析完成，仪器会自动计算出样品中的碳硫含量，并显示在仪表上。
6. 将测量结果记录下来，并进行必要的数据处理和分析。
7. 清洁样品舱和仪器的各个部件，确保下次使用时的准确性和可靠性。
8. 关闭仪器电源，将仪器归位，并进行必要的维护和保养。
四、注意事项1. 在操作过程中，要注意安全，避免接触到有害物质和高温部件。
2. 样品的选择和处理要符合分析要求，确保分析结果的准确性和可靠性。
3. 仪器的维护和保养要定期进行，保持仪器的正常工作状态。
4. 操作人员要熟悉仪器的使用方法和操作规程，遵守相关的操作规范和安全要求。
五、总结碳硫联测分析仪是一种重要的分析仪器，它能够快速、准确地测定样品中的碳和硫含量。
在使用过程中，我们需要遵循一定的操作规程，确保仪器的正常工作和分析结果的准确性。
同时，我们也需要注意安全和维护，保持仪器的可靠性和稳定性。
通过正确的操作和维护，碳硫联测分析仪将为我们的科研和生产工作提供有力的支持。
成分分析取样化学分析法
二、化学分析法
2-2.滴定分析法
2-2-1.滴定分析法的原理和种类
（1）原理 根据滴定所消耗标准溶液的浓度和体积以 及被测物质与标准溶液所进行的化学反应 计量关系，求出被测物质的含量，这种方 法被称为滴定分析法 （2）种类 滴定分析分为酸碱滴定法 ，配位滴定法， 氧化还原滴定法，沉淀滴定法……
二、化学分析法
公认机构批准，共同使用的和重复使用的一种规范性文件 标准化的对象是什么？
在国民经济的各个领域中，凡具有多次重复使用和需要 制定标准的具体产品，以及各种定额、规划、要求、方法、 概念等，都可称为标准化对象。
标准化对象一般可分为两大类：一类是标准化的具体对 象，即需要制定标准的具体事物；另一类是标准化总体对象， 即各种具体对象的总和所构成的整体，通过它可以研究各种 具体对象的共同属性、本质和普遍规律。
99.9％ 以上，这是定量计算的基础 （2）反应能够迅速的完成（有时可加热或用催化剂
加速反应） （3）共存物质不干扰主要反应，或用适当的方法消
除其干扰。 （4）有比较简便的方法确定计量点（指示滴定终点）
合适的指示剂。
三、关于标准的一些基础知识
3-1标准化的定义和对象
何为标准化？ 为了在一定的范围内获得最佳秩序，经协商一致制定并由
华晨金杯——J02.03.39——转向节技术规范 伯特利 ——BMS-01-03--01---球墨铸铁材料要求
二、化学分析法
2.化学分析法的定义和种类
（1）定义 以物质的化学反应为基础的分析方法，
称为化学分析法。 （2）种类
包含重量分析法 和滴定分析法
二、化学分析法
2-1.重量分析法
2-1-1.重量分析法的原理和种类
（1）原理 根据物质的化学性质，选择合适的化学反应，将 被测组分转化为一种组成固定的沉淀或气体形式， 通过钝化、干燥、灼烧或吸收剂的吸收等一系列 的处理后，精确称量，求出被测组分的含量，这 种方法称为重量分析法 （2）种类 重量分析分为沉淀重量法，挥发重量法和提取重 量法
球墨铸铁球化处理方法
2.1 炉料选择
球铁球化剂的加入效果条件是：高碳、低硅、大孕育量。
为了稳定化学成分和有效地控制促进白口化元素和反球化元素，保证熔炼铁水的质量，选用张钢Z14生铁，其化学成分：C＞3.3％，Si 1.25％～1.60％,P≤0.06％，
S≤0.04％。
2.2 球化剂的选择
球化剂的选用应根据熔炼设备的不同，即出铁温度及铁液的纯净度（如含硫量、氧化程度等）而定。
我国最常用的是稀土镁硅铁球化剂，采用这种球化剂处理时，由于合金中含硅量较高，可显著降低镁处理时反应的剧烈程度。
同时也能因增硅而有些孕育作用。
电炉生产时，因温度相对较高，所用球化剂的化学成分见表１。
表1 球化剂FeSiMg8Re7化学成分
项目
出铁温度
/℃S %
球化剂成分/%
Mg Re Si
电炉1420~1480≤0.047.0~9.0 6.0~8.0≤44.0
3 炉前控制
3.1 化学成分选择
球铁原铁液应高碳、低硅、低硫、低磷。
控制好硫的含量，是生产球铁的一个重要条件。
几种牌号的球铁的化学成分见表2。
3.2 球化和孕育处理
球化剂加入量应根据铁液成分、铸件壁厚、球化剂成分和球化处理过程的吸收率等因素分析比较确定。
一般为1.6％～2.0％，若球化剂放置时间较。

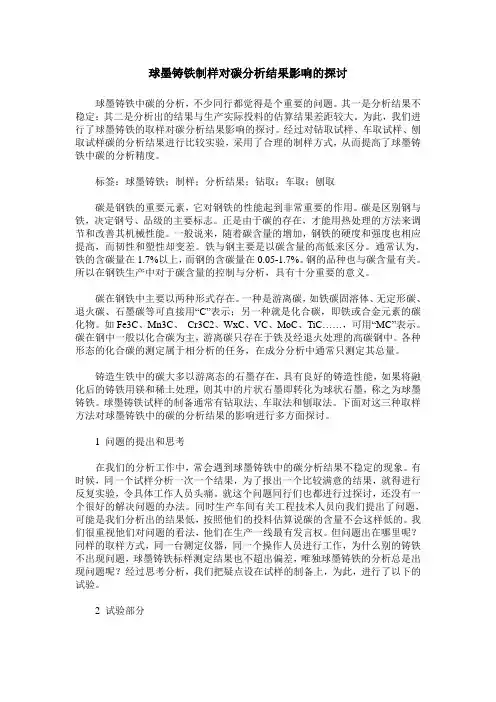

球墨铸铁制样对碳分析结果影响的探讨
球墨铸铁制样对碳分析结果影响的探讨球墨铸铁中碳的分析，不少同行都觉得是个重要的问题。
其一是分析结果不稳定；其二是分析出的结果与生产实际投料的估算结果差距较大。
为此，我们进行了球墨铸铁的取样对碳分析结果影响的探讨。
经过对钻取试样、车取试样、刨取试样碳的分析结果进行比较实验，采用了合理的制样方式，从而提高了球墨铸铁中碳的分析精度。
标签：球墨铸铁；制样；分析结果；钻取；车取；刨取碳是钢铁的重要元素，它对钢铁的性能起到非常重要的作用。
碳是区别钢与铁，决定钢号、品级的主要标志。
正是由于碳的存在，才能用热处理的方法来调节和改善其机械性能。
一般说来，随着碳含量的增加，钢铁的硬度和强度也相应提高，而韧性和塑性却变差。
铁与钢主要是以碳含量的高低来区分。
通常认为，铁的含碳量在1.7%以上，而钢的含碳量在0.05-1.7%。
钢的品种也与碳含量有关。
所以在钢铁生产中对于碳含量的控制与分析，具有十分重要的意义。
碳在钢铁中主要以两种形式存在。
一种是游离碳，如铁碳固溶体、无定形碳、退火碳、石墨碳等可直接用“C”表示；另一种就是化合碳，即铁或合金元素的碳化物。
如Fe3C、Mn3C、Cr3C2、WxC、VC、MoC、TiC……，可用“MC”表示。
碳在钢中一般以化合碳为主，游离碳只存在于铁及经退火处理的高碳钢中。
各种形态的化合碳的测定属于相分析的任务，在成分分析中通常只测定其总量。
铸造生铁中的碳大多以游离态的石墨存在，具有良好的铸造性能，如果将融化后的铸铁用镁和稀土处理，则其中的片状石墨即转化为球状石墨，称之为球墨铸铁。
球墨铸铁试样的制备通常有钻取法、车取法和刨取法。
下面对这三种取样方法对球墨铸铁中的碳的分析结果的影响进行多方面探讨。
1 问题的提出和思考在我们的分析工作中，常会遇到球墨铸铁中的碳分析结果不稳定的现象。
有时候，同一个试样分析一次一个结果，为了报出一个比较满意的结果，就得进行反复实验，令具体工作人员头痛。
就这个问题同行们也都进行过探讨，还没有一个很好的解决问题的办法。
碳硫分析操作规程3篇
碳硫分析操作规程3篇【导语】碳硫分析操作规程怎么写受欢迎？本为整理了3篇优秀的碳硫分析操作规程范文，为便于您查看，点击下面《名目》可以快速到达对应范文。
以下是我为大家收集的碳硫分析操作规程，仅供参考，盼望对您有所关心。
名目第1篇碳硫分析仪器平安操作规程第2篇碳硫分析仪操作规程第3篇高频红外碳硫分析仪设备平安操作规程【第1篇】碳硫分析仪器平安操作规程1、电弧炉每天必需清理灰尘，清理部位为炉体内和除尘器内，发觉除尘纸破损应马上更换，不行用餐巾纸或者其它纸代替。
2、无论何时分析箱上的量气筒和滴定管上的2根电极不能碰在一起，否则仪器程序不能正常运行3、无论何时滴定管上面的橡胶塞肯定要开一个槽口，否则滴定液加不上去。
4、传感器要加硅油爱护传感器，否则简单腐蚀5、避开强震惊或者潮湿，下班时一点要关闭氧气总阀和仪器电源6、当碳硫含量所测结果偏底时，应检查电弧炉是否漏气7、清理电弧炉灰尘。
8、当碳测出来偏低，硫含量正常时。
可更换碳的汲取液。
【第2篇】碳硫分析仪操作规程1.【目的】正确、合理、高效地使用设备。
2.【适用范围】适用于7l851型碳硫分析仪的平安操作及维护保养。
3.【引用文件】碳硫分析仪使用手册说明书4.【职责】检测中心负责其设备的日常保养和维护。
5.【工作程序】5.1分析前预备5.1.1检查电、气、水连接是否牢靠。
5.1.2预备好要分析的试样。
5.2用标样校定仪器5.2.1 确认配好后的碳硫汲取液已完全放置好。
（配好后的碳硫汲取液一般要放置24小时）5.2.2接通氧气瓶，打开气阀。
5.2.3 称取肯定量标样样品放入坩埚中，把坩埚放置在坩埚烧制架上，升起坩埚架使其与上盖完全密封。
5.2.4 依据标样称取量在数显仪上选取相应的样品质量按钮和碳含量按钮，＞2％样器质量按钮按下，＜2％按钮弹起。
5.2.5 按下数显仪上的加液按钮，此时检测仪自动加液，时刻观看检测仪上的汲取瓶内的液体液面，直到液体不流出汲取瓶，按下数显仪上的停止按钮。
球墨铸铁球化检验的几个方法
球墨铸铁球化检验的几个方法铸造工业网昨天一、炉前检验球铸铁炉前检验是其生产过程中不可缺少的一环，它直接关系到球墨铸铁件的质量。
及时、准确判断铁液的球化情况，可以迅速采取措施控制球墨铸铁质量。
炉前误判将会造成大量铸件报废，浪费造型工时，因此炉前的及时、准确判断球化情况比炉后检验重要得多。
实际生产中常用的炉前检验铁液球化情况的方法有以下几种。
1、表面结皮及火苗判断法稀土镁球墨铸铁含镁量较低，又有稀土元素，铁液表面和纯镁球墨铸铁不一样，表面没有那么多氧化皮，火苗也没有那么多而有力。
但是当补加1/3铁液时液面会逸出镁光及白蓝色火苗，形如烛火。
根据火苗数量、高度判断球化情况及镁残余量，火苗越高、越有力，说明球化良好。
尤其是在浇注时，从铁液流中可以看到白蓝色火，如高度达25~ffice:smarttags" />50mm，即球化良好；若火苗低于15mm，则球化较差。
从处理后的球墨铸铁铁液表面看，形成氧化膜，并有银白色滚动的亮点，即为球化良好。
但氧化膜太厚，则表示铁液温度低。
2、三角试块法目前，通过观察试块来判断球化情况是普遍采用的一种方法。
各厂所用试块形状很多、尺寸各异，多数工厂采用三角形试块。
根据铸件生产特点、铸件大小和厚薄，选用三角试块截面积尺寸为12.5mm （底）×50mm((高）。
还有些工厂采用圆形试块，例如Ф15mm、Ф25mm、Ф30mm不等。
铁液理毕后用取样勺由铁液表面以下200mm处出液并浇成试块并冷至暗红色方可水淬冷却球良的块外圆比灰铸铁大得多外观清洁光亮很有砂通常立浇的三角试块两侧有缩陷卧浇块顶面或两侧有缩陷试块冷却敲断后球化良好试，呈银白色或银灰色瓷状断口尖端白口清晰中间有疏松若断口呈银白色并有放射状花纹则表球剂加入量偏高产生的碳化物较多此时试块入时发出“拍拍”的脆裂声试片轻击即断且新击的口很浓的电石气味因此最好浇注时进行浮硅育若口呈银灰色并有均匀分布的小黑点若断呈色晶，则明化败（见表）表三角试样球化质量的两种鉴别方法说明：1)球化良好的三角试块经淬水打断后立即会有电石气味逸出。
球墨铸铁铸造质量的无损检测综合评价方法
球墨铸铁铸造质量的无损检测综合评价方法摘要：中国对球墨铸铁的研究和利用已有悠久的历史。
多年来，中国铸造工人为球墨铸铁生产中的参数测量和质量控制进行了大量有价值的研究工作。
如快速金相法、热分析法、共晶膨胀比法、表面张力法、熔体电阻率法、氧硫活度法、超声波法、声频法等方法在中国铸铁铸造的生产中都有了广泛的应用，并在球墨铸铁工作中发挥了重要作用。
这些方法根据样品的状态一般可分为液体试验和固体试验，同时，在我国金属铸造行业应用现状的基础上，认为球墨铸铁质量监测目前存在两个技术难点问题：一是在铁液注入模具前，通过现场样品分析，寻求快速评价球化效果的有效方法。
另一个是找到一种无损的方法，在铸件交付之前准确地识别铸件质量。
于是，针对第二个问题，多种无损的检测球墨铸铁的质量的方法及其基本的原理和应用。
如，检测铸件内部常用的射线检测和超声波检测方法，常用于铸件表面或近表面缺陷的磁粉和液体渗透检测方法。
同时，表面光滑的铸件也可以通过超声波测量来确定，表面粗糙的铸件可以通过振动检测来确定。
关键词：无损检测；球墨铸造质量；综合评价方法前言准确评估球墨铸造的铸造质量是球墨铸铁中至关重要的环节。
铸件的测试主要通过测量其尺寸，检查其表面和整体外观，分析其化学组成，并评估其机械性能。
对于表面光滑的铸件需要检测，对于标准较高或容易出现铸造工艺问题的铸件，更加需要进行无损检测。
所以，我们可以采用超声波检测、液体渗透检测、磁粉检测、振动检测等无损检测技术来评价球墨铸铁的质量。
一、铸件表面及近表面检测在球墨的铸件的过程中，铸件的表面必须得仔细的打磨，但即使这样，铸件的表面仍然可能存在一定的开口缺陷和近表面缺陷，这些缺陷一般很难目测观察到，所以需要使用各种检测方法进行无损检测。
总的来说，铸件表面和近表面的检测首先是目测，然后根据铸造要求和材料质量使用液体渗透测试和磁粉测试。
（一）液体渗透测试液体渗透检测是一种以毛细作用的原理为基础的检查表面开口缺陷的无损检测方法，与其他常用无损检测方法一样，渗透检测也是以不损坏被检测对象的使用性能为前提，运用物理、化学、材料科学以及工程学理论为基础，对各种产品零部件进行检验，借以评价它们的完整性、连续性及安全可靠性。
钢铁中碳硫测定的原理
碳硫的测定第一节气体容量法试样在高温炉中(1150-1300℃)通入氧气燃烧,碳被氧化成二氧化碳,用氢氧化钾吸收,以吸收前后体积之差,通过计算确定碳含量。
在燃烧过程中,硫同时被燃烧生成二氧化硫,经淀粉溶液吸收生成亚硫酸,再用碘(或碘酸钾)标准溶液滴定至浅蓝色为终点,由消耗的碘体积求得硫含量。
由于硫的转化率不完全,因此不能用理论值来计算,只能用同类基体相近硫含量的标准物质来换算结果。
碳的燃烧反应: C+O2＝CO24Fe3C+13O2＝6Fe2O3+4CO2吸收反应: CO2+2KOH＝K2CO3+H2O硫的燃烧反应: S+O2＝SO24FeS+7O2＝2Fe2O3+4SO23FeS+5O2＝Fe3O4+3SO24MnS+7O2＝2Mn2O3+4SO2吸收反应: SO2+H2O＝H2SO3氧化还原反应: H2SO3+I2+H2O＝H2SO4+2HI显色反应: 4(C24H40O20)(淀粉)+2I2(过量) ＝(C24H40O20-I)4(无色)(C24H40O20-I)4(无色)+KI＝(C24H20-I)4-KI(蓝色)由显色反应可知,在淀粉吸收液中,如果仅有纯碘而无碘化钾存在,是不会生成蓝色的淀粉吸附络合物的。
(一)仪器装置及说明1.缓冲瓶:能起蓄备氧气的作用,既保证安全又节约氧气。
2.碱性洗气瓶:内盛高锰酸钾-氢氧化钾洗液(称取30克氢氧化钾溶于70ml高锰酸钾饱和溶液中),纯化氧气,以除去氧气中的还原性气体和微量二氧化碳;为防止因气温变化而使溶液倒流,所以在前安装一个安全缓冲瓶。
3.酸性洗气瓶:内盛浓硫酸。
4.干燥塔:下层装无水氯化钙,中间隔以玻璃棉,上层装碱石棉(或碱石灰),底部及顶端均铺以玻璃纤维。
5.除尘管:内装棉花,用以除去氧化物灰尘;为防止火星飞入导致棉花着火,可在朝燃烧管一端装少量石棉。
分析过程中应把集蓄过多的粉尘拿出抖掉。
6.吸收瓶:内盛氢氧化钾溶液(40%,G.R)。
7.水准瓶:内盛酸性水[于1000ml(1+1000)硫酸溶液中滴加数滴甲基橙(0.1%)溶液,使溶液呈淡红色]或氯化钠酸性溶液[称取260克氯化钠溶于740ml水中,滴加数滴甲基橙或甲基红溶液,加几滴硫酸使溶液呈淡红色],作为量气管的封闭液。
