三极管npn和pnp放大等状态判断条件
晶体三极管工作条件及工作状态的判断
晶体三极管工作条件及工作状态的判断晶体三极管有三个工作区，即放大区、截止区、饱和区。
电路设计时，可根据电路的要求，让晶体管工作在不同的区域以组成放大电路、振荡电路、开关电路等，如果三极管因某种原因改变了原来的正常工作状态，就会使电路工作失常;电子产品出现故障，这时就要对故障进行分析，首要的工作就是按前述方法检查三极管的工作状态。
为了对晶体管工作在三个区域的情况有一个较明确的认识。
对于具体的检测工作，要注意两点问题：一是最好使用内阻较大的数字万用表进行测量，以减少测量误差，同时避免直接测量时因万用表的内阻小引起三极管工作状态的改变;二是最好分别测量晶体三极管各极对地的电压，然后计算出Ube.Ubc或Uce的值，避免诱发电路故障的可能性。
一、晶体管工作的条件 1.集电极电阻Rc: 在共发射极电压放大器中，为了取出晶体管输出端的被放大信号电压Use(动态信号)，需要在集电极串接一只电阻Rc。
这样一来，当集电极电流Ic 通过时，在Re上产生一电压降IcRc，输出电压由晶体管c-e之间取出，即Usc=Uce=Ec-IcRc,所以Use也和IcRc —样随输入电压Ui的发生而相应地变化。
2.集电极电源Ec(或Vcc): Ec保证晶体管的集电结处于反向偏置，使管子工作在放大状态，使弱信号变为强信号。
能量的来源是靠Ec的维持，而不是晶体管自身。
3.基极电源Eb:为了使晶体管产生电流放大作用，除了保证集电结处于反向偏置外，还须使发射结处于正向偏置，Eb的作用就是向发射结提供正向偏置电压，并配合适当的基级电阻Rb，以建立起一定的静态基极电流Ib。
当Vbe很小时，Ib=O，只有当Vbe超过某一值时(硅管约0.5V，锗管约0.2V，称为门槛电压)，管子开始导通，出现Ib。
随后,Ib将随Vbe 增大而增大，但是，Vbe和Ib的关系不是线性关系：当Vbe大于0.7V 后，Vbe再增加一点点，Ib就会增加很多。
晶体管充分导通的Vbe近似等于一常数(硅管约0.5V，锗管约0.5V)。
三极管状态判断
三极管状态判断NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0PNP管:放大状态Ve>Vb>Vc,饱和状态Vb<ve,Vb<vc,截止状态Vc=-V(负电源供电)饱和状态时Vce为0.2V(npn和pnp管都是一样的)静态工作点可以测量出来发射结和集电结都是正向偏置时就已经饱和了.此时,Ube>Uce.当晶体管的Ube增大时,Ic不是明显的增大说明进入饱和状态,对于小功率管,可以认为当Uce=Ube,即Ucb=0时,处于临界饱三极管简介晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
三极管状态判断
三极管状态判断NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0PNP管:放大状态Ve>Vb>Vc,饱和状态Vb<ve,Vb<vc,截止状态Vc=-V(负电源供电)饱和状态时Vce为0.2V(npn和pnp管都是一样的)静态工作点可以测量出来发射结和集电结都是正向偏置时就已经饱和了.此时,Ube>Uce.当晶体管的Ube增大时,Ic不是明显的增大说明进入饱和状态,对于小功率管,可以认为当Uce=Ube,即Ucb=0时,处于临界饱三极管简介晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
如何区分贴片三极管NPN与PNP
（3）否则，重复步骤，直到测得的两个阻 值都很小或者测试三次以上为止。
（4）若以红表笔为基准，把三极管的三个
管脚都试了一遍，但它们都不满足步骤的条件，
则说明这个三极管是 NPN 型的三极管，对它的进
一步判断步骤如下：把红、黑表笔位置对调一下， 即以黑表笔为基准，红表笔分别接另外两个管
斜垮着那红得发黑的单肩包，一个人悠然的享受。知道那个他的存在
表笔相接触的那个管脚是它的基极 b.对它的进
一步判断是:将红、黑表笔对调一下，即将黑表
笔接触基极 b，红表笔先后接另外两个管脚，重 复测量一次，若测得的两个阻值均很大，则说明
此三极管就是 PNP 型的三极管，且红、黑表笔对
调后，与黑表笔相接触的那个管脚就是它的基极
b,这就是证明原来判断是正确的。
斜垮着那红得发黑的单肩包，一个人悠然的享受。知道那个他的存在
更多ቤተ መጻሕፍቲ ባይዱ
1cn0f5c7c 刷票公司
贴片三极管分为 PNP 与 NPN 型，一般说来，
PNP 型三极管的外壳比 NPN 型高得多。另外，NPN
型三极管外壳上有一个突出标志，我们可根据这 些不同就可以把它们区分开来.。
可以用万用电表的欧姆挡来判断根据等效
电路的不同,就可以用万用表的欧姆挡来区分它
们.方法如下：将万用电表拨至适当的欧姆挡(实 际上,在测量的过程中,要根据需要适当调节欧
脚。若某一次测得的这两个阻值都很小（即阻值
小于几百欧姆），则说明这个三极管是 NPN 型的
三极管，与黑表笔相接触的那个管脚是它的基极 b。
由以上可知，用万用电表测阻值法不仅可以
区分 PNP 和 NPN 型三极管，而且还可以把三极管
的基极 b 判断出来。
PNPNPN三极管原理讲解

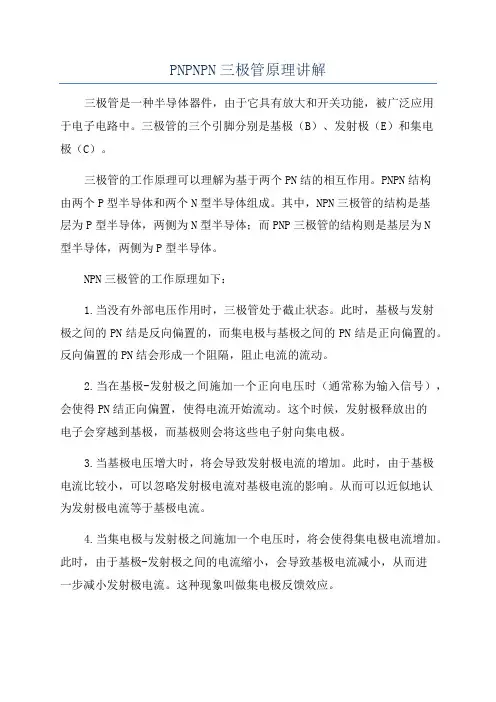

PNPNPN三极管原理讲解三极管是一种半导体器件，由于它具有放大和开关功能，被广泛应用于电子电路中。
三极管的三个引脚分别是基极（B）、发射极（E）和集电极（C）。
三极管的工作原理可以理解为基于两个PN结的相互作用。
PNPN结构由两个P型半导体和两个N型半导体组成。
其中，NPN三极管的结构是基层为P型半导体，两侧为N型半导体；而PNP三极管的结构则是基层为N型半导体，两侧为P型半导体。
NPN三极管的工作原理如下：1.当没有外部电压作用时，三极管处于截止状态。
此时，基极与发射极之间的PN结是反向偏置的，而集电极与基极之间的PN结是正向偏置的。
反向偏置的PN结会形成一个阻隔，阻止电流的流动。
2.当在基极-发射极之间施加一个正向电压时（通常称为输入信号），会使得PN结正向偏置，使得电流开始流动。
这个时候，发射极释放出的电子会穿越到基极，而基极则会将这些电子射向集电极。
3.当基极电压增大时，将会导致发射极电流的增加。
此时，由于基极电流比较小，可以忽略发射极电流对基极电流的影响。
从而可以近似地认为发射极电流等于基极电流。
4.当集电极与发射极之间施加一个电压时，将会使得集电极电流增加。
此时，由于基极-发射极之间的电流缩小，会导致基极电流减小，从而进一步减小发射极电流。
这种现象叫做集电极反馈效应。
5.当基极电流逐渐增大时，发射极电流也逐渐增大。
而当基极电流降低时，发射极电流也会减小。
因此，三极管可以实现放大功能。
PNP三极管的工作原理与NPN三极管相似，只是PN结的正向电流和反向电流的方向相反。
总结起来，三极管的工作原理可以归纳为：1.基极电流的变化直接影响发射极电流。
2.变化的发射极电流进一步影响集电极电流。
根据不同的工作状态，三极管可以用作放大器和开关。
在放大器模式下，三极管可以放大电压或电流信号，用于音频放大、射频放大等应用。
在开关模式下，可以通过控制输入信号开关三极管的导通与截止，用于数字电路中的逻辑门、计数器等应用。
PNP和NPN的区别
PNP和NPN的区别一．开关三极管的工作原理：截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，即为三极管的截止状态饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并且当基极的电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不再怎么变化，此时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态，即为三极管的导通状态。
开关三极管正是基于三极管的开关特性来工作的。
PNP型三极管：由2块P型半导体中间夹着1块N型半导体所组成的三极管,称为PNP 型三极管。
也可以描述成,电流从发射极E流入的三极管. PNP型三极管发射极电位最高,集电极电位最低,UBE<0.NPN型三极管：由2块N型半导体中间夹着一块P型半导体所组成的三极管,称为NPN型三极管. 也可以描述成,电流从发射极E流出的三极管.两者的区别：NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC > VB > VE。
PNP 是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC < VB < VE。
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
接近开关：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：三线制简单的讲就是信号输出分PNP型（24V输出）和NPN型（0V输出）。
三极管知识及极性判别方法
三极管知识及极性判别方法三极管知识及极性判别方法晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
PNP和NPN的区别
PNP和NPN的区别一．开关三极管的工作原理：截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，即为三极管的截止状态饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并且当基极的电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不再怎么变化，此时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态，即为三极管的导通状态。
开关三极管正是基于三极管的开关特性来工作的。
PNP型三极管：由2块P型半导体中间夹着1块N型半导体所组成的三极管,称为PNP 型三极管。
也可以描述成,电流从发射极E流入的三极管. PNP型三极管发射极电位最高,集电极电位最低,UBE<0.NPN型三极管：由2块N型半导体中间夹着一块P型半导体所组成的三极管,称为NPN型三极管. 也可以描述成,电流从发射极E流出的三极管.两者的区别：NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC > VB > VE。
PNP 是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC < VB < VE。
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
接近开关：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：三线制简单的讲就是信号输出分PNP型（24V输出）和NPN型（0V输出）。
