《CAXA教程》第05讲 图层
合集下载
CAXA电子图板教程
可以对已输入的特殊符号进行编辑和修改，包括符号的大小、位置 和属性等调整。
特殊符号的识别与转换
可以将一些常见的特殊符号进行自动识别和转换，提高输入效率和 准确性。
05 图层、块与属性 管理
图层管理
新建图层
在图层管理器中，点击“新建”按钮 ，输入图层名称、颜色、线型等属性 ，创建新的图层。
图层切换
块分解
选择需要分解的块，点击“块”菜单中的“分解块”命令 ，即可将块分解为单个图形对象。
属性定义与编辑
属性定义
属性编辑
属性查询
属性匹配
在绘图过程中，可以为图形对 象添加属性，如文字、尺寸等 。选择需要添加属性的对象， 点击“属性”按钮，在弹出的 属性对话框中添加或修改属性 值。
选择已添加属性的对象，点击 “属性”按钮或双击对象，可 以编辑该对象的属性值。
基本操作与设置
新建文件
选择文件类型，设置图纸大小和单位等参数，创建新的图形文件。
打开文件
浏览并选择需要打开的图形文件。
基本操作与设置
保存文件
将当前图形文件保存到指定位置，可选择保存类型和文件名。
关闭文件
关闭当前打开的图形文件。
基本操作与设置
绘图比例设置
根据实际需要设置图形的缩放比例。
图层设置
创建和管理图层，设置图层的颜色、线型和线宽等属性。
简要介绍CAXA电子图板的定义、发展历程、应用领域 等。
界面与基本操作
详细介绍CAXA电子图板的界面组成、工具栏功能、基本 绘图命令等。
图形绘制与编辑
深入讲解图形的绘制方法、编辑技巧、图层管理等。
尺寸标注与文字处理
介绍尺寸标注的规范、文字输入与编辑的方法等。
图块与属性
特殊符号的识别与转换
可以将一些常见的特殊符号进行自动识别和转换，提高输入效率和 准确性。
05 图层、块与属性 管理
图层管理
新建图层
在图层管理器中，点击“新建”按钮 ，输入图层名称、颜色、线型等属性 ，创建新的图层。
图层切换
块分解
选择需要分解的块，点击“块”菜单中的“分解块”命令 ，即可将块分解为单个图形对象。
属性定义与编辑
属性定义
属性编辑
属性查询
属性匹配
在绘图过程中，可以为图形对 象添加属性，如文字、尺寸等 。选择需要添加属性的对象， 点击“属性”按钮，在弹出的 属性对话框中添加或修改属性 值。
选择已添加属性的对象，点击 “属性”按钮或双击对象，可 以编辑该对象的属性值。
基本操作与设置
新建文件
选择文件类型，设置图纸大小和单位等参数，创建新的图形文件。
打开文件
浏览并选择需要打开的图形文件。
基本操作与设置
保存文件
将当前图形文件保存到指定位置，可选择保存类型和文件名。
关闭文件
关闭当前打开的图形文件。
基本操作与设置
绘图比例设置
根据实际需要设置图形的缩放比例。
图层设置
创建和管理图层，设置图层的颜色、线型和线宽等属性。
简要介绍CAXA电子图板的定义、发展历程、应用领域 等。
界面与基本操作
详细介绍CAXA电子图板的界面组成、工具栏功能、基本 绘图命令等。
图形绘制与编辑
深入讲解图形的绘制方法、编辑技巧、图层管理等。
尺寸标注与文字处理
介绍尺寸标注的规范、文字输入与编辑的方法等。
图块与属性
caxa自学完整教程
导入/导出设置
可以将自定义的快捷键和工具栏 设置导出为文件，方便在不同计 算机之间同步设置。
宏命令的录制与使用
宏命令录制
caxa软件支持宏命令录制功能，可以记录一系列操作步骤并保 存为宏命令。
宏命令编辑
可以对录制的宏命令进行编辑和修改，以满足特定需求。
宏命令调用
在需要执行相同操作步骤时，可以直接调用已录制的宏命令，实 现自动化操作。
提供一些caxa软件二次开发的实用技巧和 注意事项，帮助读者避免开发过程中的常 见问题。
THANKS.
零件库与装配设计
06
零件库的使用方法介绍
打开零件库ຫໍສະໝຸດ 浏览和搜索零件在caxa软件界面中，选择“零件库”选项 ，即可打开零件库。
在零件库中，可以浏览不同类型的零件， 并使用搜索功能快速找到所需零件。
零件属性查看和编辑
零件调用和放置
选中某个零件后，可以查看其属性信息， 并进行必要的编辑操作。
将所需零件拖拽至设计界面中，并进行位 置、角度等调整，完成零件的调用和放置 。
、粘贴、删除等命令，用于编 辑图形。
视图操作命令
03 包括缩放、平移、旋转、镜像
等命令，用于调整图形的显示 方式。
插入操作命令
04 包括插入点、直线、圆、弧、
多边形等命令，用于在图形中 插入基本图形元素。
格式操作命令
05 包括图层管理、线型管理、颜
色管理等命令，用于设置图形 的格式和属性。
工具操作命令
设计能力
能
丰富的标准件库 和符号库
高效的参数化设 计
精确的仿真分析
提供全面的二维和三维设 计工具，支持各种复杂形 状的建模和编辑。
允许用户根据自己的需求 定制界面、快捷键、工具 栏等，提高工作效率。
CAXA电子图板2005基础教程
差。如：直径符号：用符号 %c表示。角度符号：用符号 %d表示。公差符号：用符号
%p表示。上下偏差值格式为
%加上偏差值加%再加上下偏
差值加%b。
2020年3月2日
第13页
CAXA电子图板2005基础教程
9.2.2 基准标注
基准标注以已知尺寸边界或已知点为基准标注其它尺寸。 – 1.拾取一个已标注的线性尺寸
2020年3月2日
第11页
CAXA电子图板2005基础教程
9.2.1 基本标注
2．两个元素的标注
– （5）直线和圆（或圆弧）的标注
• 图为直线与圆（圆弧）距离的立 即菜单
• 标注实例
– （6）直线和直线的标注
• ③ 若拾取的二直线平行，则系 统弹出立即菜单如图所示，标 注二直线的距离；
• ④ 若拾取的二直线不平行， 则系统弹出立即菜单如图所 示，标注二直线的夹角。
– 操作步骤：
• （1）进入坐标标注的命令后，在立即菜单1中选择“原点标注” 方式，出现原点标注的立即菜单如图所示；
• （2）根据系统提示输入第二点或长度值以确定标注文字的位置后。 系统接着提示“输入第二点或长度”。如果只需要在一个坐标轴 方向上标注，按鼠标右键或键盘上的回车键结束，如果还需要在 另一个坐标轴方向上标注，接着输入第二点或长度值即可。
第7页
CAXA电子图板2005基础教程
9.2.1 基本标注
1．单个元素的标注
– （1）直线尺寸的标注
– ① 进入尺寸标注的命令后，在立即菜单1中选择“基本标注”方式； – ② 根据系统提示拾取要标注的直线，系统弹出直线标注立即菜单； – ③ 通过选择不同的立即菜单选项，可标注直线的长度、直径和与坐标轴
– １．执行方式
%p表示。上下偏差值格式为
%加上偏差值加%再加上下偏
差值加%b。
2020年3月2日
第13页
CAXA电子图板2005基础教程
9.2.2 基准标注
基准标注以已知尺寸边界或已知点为基准标注其它尺寸。 – 1.拾取一个已标注的线性尺寸
2020年3月2日
第11页
CAXA电子图板2005基础教程
9.2.1 基本标注
2．两个元素的标注
– （5）直线和圆（或圆弧）的标注
• 图为直线与圆（圆弧）距离的立 即菜单
• 标注实例
– （6）直线和直线的标注
• ③ 若拾取的二直线平行，则系 统弹出立即菜单如图所示，标 注二直线的距离；
• ④ 若拾取的二直线不平行， 则系统弹出立即菜单如图所 示，标注二直线的夹角。
– 操作步骤：
• （1）进入坐标标注的命令后，在立即菜单1中选择“原点标注” 方式，出现原点标注的立即菜单如图所示；
• （2）根据系统提示输入第二点或长度值以确定标注文字的位置后。 系统接着提示“输入第二点或长度”。如果只需要在一个坐标轴 方向上标注，按鼠标右键或键盘上的回车键结束，如果还需要在 另一个坐标轴方向上标注，接着输入第二点或长度值即可。
第7页
CAXA电子图板2005基础教程
9.2.1 基本标注
1．单个元素的标注
– （1）直线尺寸的标注
– ① 进入尺寸标注的命令后，在立即菜单1中选择“基本标注”方式； – ② 根据系统提示拾取要标注的直线，系统弹出直线标注立即菜单； – ③ 通过选择不同的立即菜单选项，可标注直线的长度、直径和与坐标轴
– １．执行方式
CAXA教程第05讲 图层
说明：
本操作只改变图层的名称，不改变图层上的原有属性。图层的 层名是层区别的唯一标志，不允许相同层名同时存在。
资料仅供参考
目录
上一页 下一页 退出
创建图层：创建一个新的图层。
步骤：
1、打开“层控制”对话框； 2、单击“新建图层”按钮，这时在图层列表框的最下边一行可以 看到新建图层； 3、新建图层颜色缺省为白色，线型缺省为粗实线。可按上节介绍 方法修改新建图层的层名和层描述； 4、单击“确定”按钮可结束新建图层操作。
上一页 下一页 退出
选择当前层 层控制 颜色设置 线型设置
单击“确定”按钮即可选择
资料仅供参考
目录
上一页 下一页 退出
2.单击下拉菜单“设置”中的“层控制”选项， 可以弹出“层控制”对话框。对话框的上部显示 出当前图层是哪个层，在对话框中的图层列表框 中用鼠标左键点取所需的图层后，再单击右侧的 “设置当前图层”按钮，设置完成后单击“确定” 按钮可结束操作。
资料仅供参考
目录
上一页 下一页 退出
为了便于使用，系统预先定义了7个图层，其层 名分别为：“0层”、“中心线层”、“虚线层”、 “细实线层”、“尺寸线层”、“剖面线层”和 “隐藏层”。每个图层都按其名称设置了相应的线 型和颜色。
资料仅供参考
二、图层的操作
目录
上一页 下一页 退出
命令的输入方式： 1、属性工具条的“当前层选择”下拉列表框； 2、下拉菜单“设置”中的“层控制”选项； 3、“编辑”下拉菜单中的“改变图层”选项。
目录
上一页 下一页 退出
层，也称图层，它可被认为是一张没有厚度的
透明薄片。实体及其信息就存放在这张透明薄片上。 在电子图板上最多可以设置100层，但每个图层必须 有唯一的层名。不同的层上可以设置不同的线型和 不同的颜色，也可以设置其它信息。层与层之间由 一个坐标系（即世界坐标系）统一定位。因此，一 个图形文件的所有层都可以重叠在一起而不会发生 坐标关系混乱。
本操作只改变图层的名称，不改变图层上的原有属性。图层的 层名是层区别的唯一标志，不允许相同层名同时存在。
资料仅供参考
目录
上一页 下一页 退出
创建图层：创建一个新的图层。
步骤：
1、打开“层控制”对话框； 2、单击“新建图层”按钮，这时在图层列表框的最下边一行可以 看到新建图层； 3、新建图层颜色缺省为白色，线型缺省为粗实线。可按上节介绍 方法修改新建图层的层名和层描述； 4、单击“确定”按钮可结束新建图层操作。
上一页 下一页 退出
选择当前层 层控制 颜色设置 线型设置
单击“确定”按钮即可选择
资料仅供参考
目录
上一页 下一页 退出
2.单击下拉菜单“设置”中的“层控制”选项， 可以弹出“层控制”对话框。对话框的上部显示 出当前图层是哪个层，在对话框中的图层列表框 中用鼠标左键点取所需的图层后，再单击右侧的 “设置当前图层”按钮，设置完成后单击“确定” 按钮可结束操作。
资料仅供参考
目录
上一页 下一页 退出
为了便于使用，系统预先定义了7个图层，其层 名分别为：“0层”、“中心线层”、“虚线层”、 “细实线层”、“尺寸线层”、“剖面线层”和 “隐藏层”。每个图层都按其名称设置了相应的线 型和颜色。
资料仅供参考
二、图层的操作
目录
上一页 下一页 退出
命令的输入方式： 1、属性工具条的“当前层选择”下拉列表框； 2、下拉菜单“设置”中的“层控制”选项； 3、“编辑”下拉菜单中的“改变图层”选项。
目录
上一页 下一页 退出
层，也称图层，它可被认为是一张没有厚度的
透明薄片。实体及其信息就存放在这张透明薄片上。 在电子图板上最多可以设置100层，但每个图层必须 有唯一的层名。不同的层上可以设置不同的线型和 不同的颜色，也可以设置其它信息。层与层之间由 一个坐标系（即世界坐标系）统一定位。因此，一 个图形文件的所有层都可以重叠在一起而不会发生 坐标关系混乱。
CAXA2005实用教程
2013年6月14日 第15页
CAXA电子图板2005基础教程
5.4 绘制特殊曲线
5.4.6 绘制齿轮轮廓
– 1.执行方式
• 命令行：gear • 菜单：【绘图】→【齿轮】 • 工具栏：“绘图工具Ⅱ”工具栏→
– 2.操作步骤
• （1）启动齿轮绘制命令后，系统弹出 “渐开线齿轮齿形参数”对话框。在此对 话框中设置齿轮的齿数、模数、压力角、 变位系数等(如上图所示) ； • （2）确定完齿轮的参数后，按“下一步” 按钮，系统弹出“齿轮预显”对话框，如 下图所示，用户可设置齿形的齿顶过渡圆 角的半径和齿根过渡圆弧半径及齿形的精 度，并可确定要生成的齿数和起始齿相对 于齿轮圆心的角度，确定完参数后可按 “预显”按钮观察生成的齿形；
– 2.用鼠标单击绘图工具栏中的填充的图标按钮，进入填 充的命令后，系统提示拾取环内点； – 3.用鼠标单击要填充区域内的任一点，然后单击鼠标右 键即可。
2013年6月14日
第7页
CAXA电子图板2005基础教程
5.3 绘制（标注）文字
文字标注用于在图形中标注文字。文字可以是多 行，可以横写或竖写，并可以根据指定的宽度进 行自动换行。

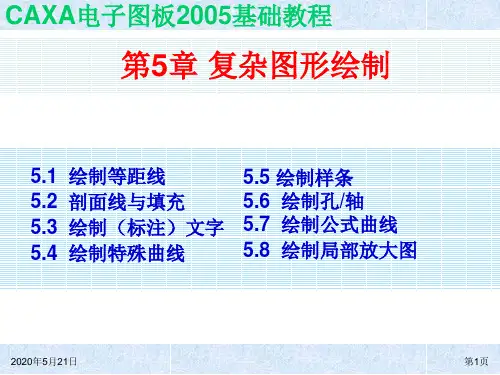

CAXA电子图板2005基础教程
第5章 复杂图形绘制
5.1 5.2 5.3 5.4
绘制等距线 剖面线与填充 绘制（标注）文字 绘制特殊曲线
5.5 绘制样条 5.6 绘制孔/轴 5.7 绘制公式曲线 5.8 绘制局部放大图
2013年6月14日
第1页
CAXA电子图板2005基础教程
5.1 绘制等距线
CAXA可以按等距方式生成一条或同时生成 数条给定曲线的等距线。
– 1.执行方式
• 命令行：offset • 菜单：【绘图】→【等距线】 • 工具栏：“绘图”工具栏→
CAXA电子图板2005基础教程
5.4 绘制特殊曲线
5.4.6 绘制齿轮轮廓
– 1.执行方式
• 命令行：gear • 菜单：【绘图】→【齿轮】 • 工具栏：“绘图工具Ⅱ”工具栏→
– 2.操作步骤
• （1）启动齿轮绘制命令后，系统弹出 “渐开线齿轮齿形参数”对话框。在此对 话框中设置齿轮的齿数、模数、压力角、 变位系数等(如上图所示) ； • （2）确定完齿轮的参数后，按“下一步” 按钮，系统弹出“齿轮预显”对话框，如 下图所示，用户可设置齿形的齿顶过渡圆 角的半径和齿根过渡圆弧半径及齿形的精 度，并可确定要生成的齿数和起始齿相对 于齿轮圆心的角度，确定完参数后可按 “预显”按钮观察生成的齿形；
– 2.用鼠标单击绘图工具栏中的填充的图标按钮，进入填 充的命令后，系统提示拾取环内点； – 3.用鼠标单击要填充区域内的任一点，然后单击鼠标右 键即可。
2013年6月14日
第7页
CAXA电子图板2005基础教程
5.3 绘制（标注）文字
文字标注用于在图形中标注文字。文字可以是多 行，可以横写或竖写，并可以根据指定的宽度进 行自动换行。
CAXA电子图板2005基础教程
第5章 复杂图形绘制
5.1 5.2 5.3 5.4
绘制等距线 剖面线与填充 绘制（标注）文字 绘制特殊曲线
5.5 绘制样条 5.6 绘制孔/轴 5.7 绘制公式曲线 5.8 绘制局部放大图
2013年6月14日
第1页
CAXA电子图板2005基础教程
5.1 绘制等距线
CAXA可以按等距方式生成一条或同时生成 数条给定曲线的等距线。
– 1.执行方式
• 命令行：offset • 菜单：【绘图】→【等距线】 • 工具栏：“绘图”工具栏→
《CAXA教程》第01讲 CAXA基础知识.
上一页
下一页 退 出
4 其它常用的操作
目 录
上一页
下一页 退 出
电子图板具有计算功能，它不仅能进行加、减、 乘、除、平方、开方和三角函数等常用的数值 计算，还能完成复杂表达式的计算。 例如：60/91+(44-35)/23；sqrt(23)； sin(70*3.1415926/180)等等
5 汉字和特殊符号的输入
CAXA用户界面由工具条，属性条， 下拉菜单栏，常驻菜单，应用主 菜单，应用子菜单，绘图区，工 具点菜单，立即菜单，操作提示 及坐标提示等几部分组成。
目工具条 录
常驻菜单 下拉菜单 属性条 应用主菜单 绘图区 应用子菜单 工具点菜单
上一页
下一页 退 出
立即菜单的选项菜单 立即菜单 操作提示 坐标提示
电子图板允许操作者随时进行汉字输入和特殊 符号的输入操作，以完成绘图设计工作中对标 注汉字的要求。在输入时只需要使用操作平台 Windows的汉字输入方法即可。
6 对话框的操作
目 录 电子图板的某些命令是使用对话框进行人机交互设计。 如线型设置，图层设置，图纸幅面，文件管理等等。对 话框中列出系统与操作者之间进行对话的内容，操作者 应当根据当前操作的需要作出相应的回答。对话框的内 容操作包括对话框标题、对话框内容选择项、查找内容 的滚动条以及对话框结束时的选择按钮等多项内容。
上一页
下一页 退 出
目 录
上一页
下一页 退 出
命令的输入与执行 1 点的输入 1）由键盘输入 绝对坐标的输入方法是直接通过键盘输入X,Y坐 标，但 X,Y坐标值之间必须用逗号隔开。例如：(30,40)， (-20,10) 等。 相对坐标分直角坐标和极坐标，直角相对坐标输入方式 为在待输入的坐标前面加上一个符号@,以表示相对。例 如：输入@60,80,它表示相对参考点来说，输入了一个X 坐标为60，Y坐标为80的点。用 极坐标的方式输入相对 坐标时要求输入相对参考点的半径及与X轴的夹角。例 如：@60<80表示输入了一个相对当前点的用极坐标表示 的一点其极坐标半径为60，半径与X轴的逆时针夹角为80。
CAXACAPP手册第四、五、六章
4.功能说明4.1 创建文件4.1.1 创建工艺规程选择“文件”下拉菜单中的“新建”，系统弹出文件类型选择对话框：图4-1-1 新建文件对话框点取标签“工艺规程”，系统会列出可使用的工艺规程模板列表，选择一个模板后，按下“确定”按钮，则系统会将过程卡片设置为第一张卡片，并进入填写状态，如图4-1-2。
图4-1-2 卡片填写操作界面图形区中显示的是过程卡片，绿色及蓝色的格子用户可用鼠标点取进行所见即所得的填写，其中蓝色的格子还提供知识库的导航。
右侧的为工艺卡片树，加黑显示的为当前卡片，用户可通过鼠标左键双击打开任何一张卡片，也可通过SHIFT＋方向键进行卡片间的导航切换。
当用户选择单元格填写时，卡片树中的内容被知识库的内容替代，用户选择后可直接将选中的内容填写到单元格中。
4.1.2 创建工艺卡片（1）选择“文件”下拉菜单中的“新建”，系统弹出文件类型选择对话框：图4-1-3 新建文件对话框（2）点取标签“工艺卡片”，则系统会列出可以使用的工序卡片模板，选择一张卡片模板，按下按钮“确定”，系统直接进入卡片填写状态，如图4-1-4 。
图4-1-4 卡片填写操作界面4.1.3 创建工艺模板4.1.3.1 创建工艺规程模板工艺规程模板就是一套工艺规程所用到的所有卡片模板，在工艺规程模板中可以指定工艺过程卡片和工艺规程中的公共信息。
【操作步骤】：1、点击图标“”，出现“新建文件类型”对话框。
选择“工艺规程模板”，并“确定”，如图4-1-5。
图4-1-5 新建文件类型对话框2、弹出“新建工艺规程∷输入工艺规程名称”对话框。
填入您所要创建的工艺规程名称，并点取“下一步”按钮，如图4-1-6。
图4-1-6 “新建工艺规程∷输入工艺规程名称”对话框3、弹出“新建工艺规程∷指定卡片模板”对话框。
在“工艺卡片模板”中选择需要的模板。
在没有选择工艺过程卡片之前，系统会自动提示您是否指定所选卡片为工艺过程卡片。
如果所选的是过程卡片，点击“是”即可，如图4-1-7。
CAXA电子图板2005基础教程
2. 功能键 使用每一个功能键都可以完成某种预定的操作。常用功 能键： (1)F1键：请求系统的帮助。 (2)F2键：拖画时切换动态拖动值和坐标值。 (3) F3键：全部显示。 (4) F4键：指定一个当前点作为参考点。 (5) F5键：当前坐标系切换开关，它的功能是进行坐标系 的切换，一般情况下，是在世界坐标系中进行操作的。 (6)F6键：点捕捉方式切换开关，它的功能是进行捕捉方 式的切换。 (7)F7键：三视图导航开关。 (8) F8键：鹰眼开关。 (9) F9键：显示全屏开关。
软件协议对话框
5．单击软件协议对话框中的“是”按钮，出现如图 所示的安装说明对话框。
安装说明对话框
6. 在了解安装说明的注意事项后，单击安装说明对 话框中的“下一步”，出现如图所示的安装用户信息 对话框，等待用户输入信息。
安装用户信息对话框
7. 在用户输入了用户名、公司名、序列号后，单 击安装用户信息对话框中的“下一步”按钮，等待用 户输入操作。 8. 用户在选择正确的安装路径后，单击安装路径 对话框中的“下一步”按钮，出现安装选项对话框， 等待用户选择安装项。 9. 在选择安装的组件后，单击安装选项对话框中 的“下一步”按钮，出现安装程序组对话框，等待用 户输入操作。 10．在确定选择文件夹后，单击安装程序组对话 框中的“下一步”按钮，出现开始复制文件对话框， 等待用户操作。
4．工具栏 在工具栏中，可以通过鼠标左键单击相应的按钮图标进 行操作，其中包括“标准”、“属性”、“常用”、“绘 制工具”，“基本曲线”等，如图所示。工具栏可以根据 自己的习惯及需求进行定义、调ຫໍສະໝຸດ 。1.4 常用快捷键与功能键
CAXA电子图板设置了若干快捷键和功能键，为软件的操 作提供了方便。 1. 快捷键 （1）方向键：用于平移显示的图形； （2） PageUP键：放大显示图形； （3） PageDown键：缩小显示图形； （4） Home键：用于复原显示； （5） Delete键：删除所选对象； （6）“Alt+1”～“Alt+9”组合键：利用这些组合键，可以 迅速激活立即菜单中相应数字所对应的菜单命令，以便选择 或输入数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一页
下一页 退 出
说明：
本操作只改变图层的名称，不改变图层上的原有属性。图层的 层名是层区别的唯一标志，不允许相同层名同时存在。
目 录
创建图层：创建一个新的图层。
步骤：
1、打开“层控制”对话框； 2、单击“新建图层”按钮，这时在图层列表框的最下边一行可以 看到新建图层； 3、新建图层颜色缺省为白色，线型缺省为粗实线。可按上节介绍 方法修改新建图层的层名和层描述； 4、单击“确定”按钮可结束新建图层操作。
图层线型：设置或更改所选图层的线型。
步骤：
1、打开“层控制”对话框；
2、用鼠标左键双击欲改变层对应的线型图标，系统弹出“设置线 型”对话框，操作者可根据需要选择线型，然后单击“确定”，返 回层控制对话框，此时对应图层的线型已改为操作者选定的线型； 3、再用鼠标单击“确定”按钮，屏幕上该图层中线型属性为 BYLAYER的实体全部改为操作者刚才指定的线型。
上一页
下一页 退 出
三、图层属性
目 录
打开和关闭图层：打开或关闭某个图层。
步骤：
当弹出层对话框后，将鼠标移至欲改变图层的层状态（打开/关闭） 位置上，用鼠标左键双击就可以进行图层打开和关闭切换。
上一页
下一页 退 出
注意：
当前层不能关闭。 图层处于关闭状态时，该层上的实体处于不可见状态，并没有被 删除，当该层被打开时，实体将处于可见状态。
二、图层的操作
目 录
上一页
下一页 退 出
命令的输入方式： 1、属性工具条的“当前层选择”下拉列表框； 2、下拉菜单“设置”中的“层控制”选项； 3、“编辑”下拉菜单中的“改变图层”选项。 设置当前层：将某个已有图层设置为当前层，随 后绘制的图形元素均放在当前层上。系统只有唯 一的一个当前层，其它的图层均为非当前层。 当前层：也称活动层，就是当前正在操作的图层。 设置当前层的方法有三种： 1.鼠标左键单击属性工具条的“当前层”下拉 列表框右侧的下拉箭头，可弹出图层列表，在表 中用鼠标左键点取所需的图层即可完成当前层的 设置操作。
目 录
图层改名：改变一个已有图层的名称。
步骤： 1、打开“层控制”对话框；
2、用鼠标左键双击要修改的层名或层描述的相应位置，在该位置 上出现一个编辑框，操作者可在相应的编辑框中输入新的层名或层 描述，输完后用鼠标左键点取编辑框外任意一点即可结束编辑； 3、这时在层控制对话框中可以看到对应的内容发生了改变，单击 “确定”按钮即可完成更名操作。
四、对实体的层控制
目 录
实体的层控制：可以对任何一层上的任何一个或一组
方法：
实体进行控制，以改变操作者所选实体的层、颜色和线型 等。
1、在“修改”下拉菜单中选择“改变层”选项，按系统提示选择需 要改变层的实体，选择完成后，点鼠标右键确认。
“移动层”方式是指改变用户所选图形的层状态， “拷贝层”方式是指将所选图形复制到其它层中。即元素隶属于多个层
授课内容
目 录 CAXA2000课程说明 第一讲 CAXA基础知识 第二讲 图形绘制
第三讲 图形编辑 第七讲 工程标注 第八讲 图库
上一页
下一页 退 出
第九讲 幅面 第十讲 系统查询
第四讲 显示控制
第五讲 图层
第十一讲 系统设置
第十二讲 文件管理
第六讲 块
第五讲
图层
一、层的概念
目 录
层，也称图层，它可被认为是一张没有厚度的 透明薄片。实体及其信息就存放在这张透明薄片上。 在电子图板上最多可以设置100层，但每个图层必须 上一页 有唯一的层名。不同的层上可以设置不同的线型和 下一页 不同的颜色，也可以设置其它信息。层与层之间由 退 出 一个坐标系（即世界坐标系）统一定位。因此，一 个图形文件的所有层都可以重叠在一起而不会发生 坐标关系混乱。 为了便于使用，系统预先定义了7个图层，其层 名分别为：“0层”、“中心线层”、“虚线层”、 “细实线层”、“尺寸线层”、“剖面线层”和 “隐藏层”。每个图层都按其名称设置了相应的线 型和颜色。
上一页
下一页 退 出
2、系统弹出“层控制”对话框，然后点取层名，最后点取确定按钮， 即可将实体放入新的层名所属的图层中。 3、先拾取实体，然后点击鼠标右键，弹出右键操作快捷菜单，如 下图。单击“属性修改”弹出如下图所示对话框，然后单击“层控制” 按钮，可弹出“层控制”对话框，在对话框中可修改实体的属性。若 单击“线型”或“颜色”按钮，则弹出相应的“设置线型”和“颜色 设置”对话框，通过对话框可修改实体的线型和颜色。 注意，只有符合拾取过滤条件的实体才能被改变图层
目 录
上一页
下一页 退 出
五、图层、线型和颜色小结
目 录
对层、线型、颜色的操作可以分为三类： 系统设置：
在“格式”下拉菜单中选择线型、颜色、层控制三个选项。在 这种环境下，“线型”功能主要是设计新的线型，并将操作保存在 文件中；“颜色”功能可以改变系统的颜色，但是对已画图线不作 修改；“层控制”可弹出“层控制”对话框，它可以对图层进行全 面操作，即创建新层、图层改名、图层开关、改变图层线型、图层 颜色等。
选择当前层
目 录
上一页
下一页 退 出
层控制
颜色设置
线型设置
单击“确定”按钮即可选择
上一页
ห้องสมุดไป่ตู้下一页 退 出
图形编辑：
在“修改”下拉菜单中选择改变线型、改变颜色、改变层三个选 项。此操作主要是面向实体，即可以改变被选中实体的图层、颜色、 线型，但是不改变系统状态，更不会改变层属性。
属性工作条：
属性工作条中包含了层控制、颜色选择、设置线型等三个图标 和当前层选择以及线型选择两个下拉列表框。
目 录
上一页
下一页 退 出
2.单击下拉菜单“设置”中的“层控制”选项， 可以弹出“层控制”对话框。对话框的上部显示 出当前图层是哪个层，在对话框中的图层列表框 中用鼠标左键点取所需的图层后，再单击右侧的 “设置当前图层”按钮，设置完成后单击“确定” 按钮可结束操作。
目 录
上一页
下一页 退 出
3、用鼠标点取属性工作条的“层控制”图标 也可以弹出如上所示对话框，其操作同2。
图层颜色：设置或更改图层的颜色。
步骤：
1、打开“层控制”对话框；
2、用鼠标左键双击欲改变层对应的颜色图标，系统弹出“颜色设置”
目 录
上一页
下一页 退 出
对话框，操作者可根据需要选择颜色，单击“确定”按钮后，返回 层控制对话框，此时对应图层的颜色已改为操作者选定颜色。 3、再用鼠标单击“确定”按钮，屏幕上该图层中颜色属性为 BYLAYER的实体全部改为操作者刚才指定的颜色；
