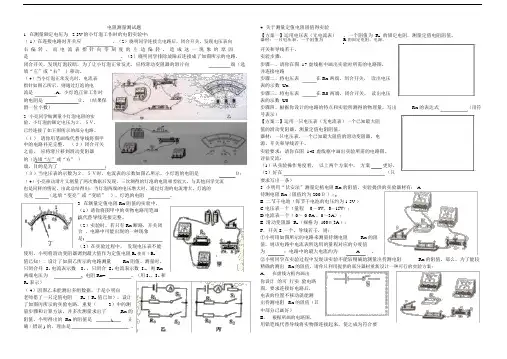

中考物理一轮复习 小专题(六)测电阻测试题

2019-2020年中考物理一轮复习小专题（六）测电阻测试题
测电阻类试题的考查点：实验原理的理解与运用，电路连接，器材选择，故障分析，数据处理，规律概括等．常见的测电阻的方法有：伏安法、伏阻法、安阻法、替代法．
类型1伏阻法测电阻
1．测量工具：电压表．
2．测量过程：利用已知的电阻间接测出电流大小，根据“串等流”特点将被测对象与已知电阻串联，再利用电压表测出两者的电压，利用所测物理量导出表达式，可记为“压表等流串”．
(xx·海南)图甲是用伏安法测未知电阻R的实验图．
(1)请用笔画线代替导线，将图甲中实物电路连接完整．
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4 V，电流表示数如图乙所示，其读数为I＝________A，则未知电阻R＝________Ω.
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻R x，请在空格内将实验步骤补充完整．
①闭合S、断开S1，用电压表测出待测电阻R x两端的电压为U1；
②________，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示R x的表达式：R x＝________．
点拨：由电路图可知，当开关S、S1均闭合时电路为R x的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、R x串联，电压表测R x两端的电压；根据串联电路的分压特点和定值电阻的阻值求出R x的阻值，据此设计实验步骤得出结果．
类型2安阻法测电阻
1．测量工具：电流表．
2．测量过程：利用已知的电阻间接测出它两端的电压，根据“并等压”特点将被测对象与已知电阻并联，再利用电流表测出通过两者的电流，利用所测物理量导出表达式，可记为“流表等压并”．
(xx·呼和浩特)小刘同学想测量某一定值电阻的阻值R x(大小约在10 Ω～20 Ω之间)．手头有如下器材：待测电阻R x、电流表一只(自身电阻不计)、滑动变阻器一只(电阻从0变化，最大R m＝10 Ω)、单刀开关一个、电源一个(电源电压不变，大小未知)、导线若干．
(1)他想在一个电路中测量待测电阻，请你帮他画出电路图；
(2)用已知量和测量量写出待测电阻表达式R x＝______________________________(简要说明各个字母的含义)．
点拨：没有给定电压表的实验，要借助电流表和定值电阻来测量，利用滑动变阻器滑到最大值和最小值时记下电流表的示数，列出关于电源电压的等式，变形得出被测电阻的阻值表达式．
1．(xx·德州)如图甲所示是测量定值电阻R x阻值的实验电路，器材可以满足实验要求．
(1)同学们按照电路图中正确连接电路后，闭合开关，改变电阻R x 两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整．
实验次数
1 2 3 电压U/V
1.0 1.6 1.8 电流I/A
0.32 0.56 电阻R x /Ω
3.13 3.21
电阻的平均值R x /Ω (2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R 0.
①方案一：闭合开关S ，如果电压表V 1和V 2的读数分别为U 1和U 2，则电阻R x 的阻值表达式为R x ＝________．
②方案二：电路中R x ≠R 0，将S 接到a ，读出电流表的示数I 1，再将S 接到b ，读出电
流表的示数I 2，由I 1R 0＝I 2R x 可得R ＝I 1R 0I 2
，请判断结果是否正确并简要说明理由．
2．(xx·泰安)实验室中有一个热敏电阻R ，其电阻值随温度变化的图像如图1所示．要测量热敏电阻在任意温度时的电阻值，现有下列实验器材：
一节旧干电池，两个开关S 1、S 2，导线若干．另外，还有可供选择的以下器材：
A ．电流表A (量程：0～0.6 A ，0～3 A )；
B ．电压表V (量程：0～3 V ，0～15 V )；
C ．定值电阻R 1(阻值：5 Ω)；
D ．定值电阻R 2(阻值：150 Ω)．
(1)请你从A、B、C、D四种实验器材中选择2种器材准确测量出当温度在32 ℃时热敏电阻R的阻值，并根据要求完成下列问题．
①选择的2种器材是________(填写器材前面字母序号)．
②选择电表的量程________．
③在图2现有电路的基础上画出实验电路图(实验测量过程中不拆接电路)．
④按照电路图2连接电路，写出实验步骤并用字母表示出测量的物理量．
⑤用测量的物理量和已知物理量表示R＝________．
(2)若准确测量当温度在98 ℃时热敏电阻R的阻值，可选择的2种器材是________(填写器材前面字母序号)．
3．(xx·咸宁)在测量未知电阻R x(阻值为150 Ω)的实验中，提供的实验器材有：电源(电压3 V)、滑动变阻器R(0～50 Ω)，电阻箱R1(0～9 999 Ω)、电流表(0～0.6 A)、电压表(0～3 V)、开关及导线若干．
(1)小华同学设计了如图甲所示的电路，根据实验器材数据可粗略估算通过电流表的电流大小，则最大电流是________A，最小电流是________A，你认为小华________(填“能”或“不能”)准确测出R1阻值．
(2)小明同学设计了如图乙所示的电路进行测量，正确连接电路后，小明先将开关S 拨至________，调节变阻器的滑片至某一位置，记下此时电压表的示数U 1，再将开关S 拨至另一位置，调节________，使电压表的示数恰好为U 1.记下电阻箱的示数为R′，则未知电阻R 1的测量值为________．
4．(xx·潍坊)小明同学利用电流表A 、单刀双掷开关S 、电阻箱R 、滑动变阻器R 0和电源测量未知电阻R x 的阻值，实验电路图如图甲所示，实验操作如下：
①移动滑动变阻器的滑片P ，使滑动变阻器接入电路的阻值最大，将S 拨至a 处，再次移动滑片P ，使滑动变阻器的部分阻值接入电路，读出电流表的示数I 1.
②保持滑片P 位置不变，将电阻箱值调到最大，再将S 从a 拨至b 处，调节电阻箱，使电流表的示数为I 2，此时电阻箱的示数为R′.
(1)若I 1＝I 2，则待测电阻值R x ________(填“＞”“＜”或“＝”)R′.
(2)若I 1＞I 2，则待测电阻值R x ________(填“＞”“＜”或“＝”)I 2I 1
R′. (3)图乙所示电阻箱的示数为________Ω.
5．(xx·鄂州模拟)小明为测量小灯泡正常发光时的电阻(阻值约为10 Ω)，设计了图1所示的电路图．
已知电源电压为6 V ，灯泡的额定电压为3.8 V ，滑动变阻器标有“20 Ω 1 A ”字样．
(1)图2是小明根据电路图连接的实物图．闭合开关后，移动滑动变阻器的滑片，发现小灯泡________；经检查，是由于导线连接错误．请你在实物图中画出正确的连线．
(2)若电压表0～15 V 的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并画出设计的电路图．
(3)根据你的设计重新连接电路进行实验．闭合开关，移动滑动变阻器的滑片使电压表示数为________V，小灯泡正常发光，此时电流表的示数为0.4 A，则小灯泡的电阻是________Ω.
6．(xx·常德)小杨想要测量一个未知电阻的阻值，现有下列器材可用：待测电阻R x；1个电阻箱R1(用表示)；1个滑动变阻器R2；1个电流表；2个开关S1和S2；电源一个(其电压略大于R x允许的最大电压)；导线若干．
(1)请根据下面的操作情况，在虚线框中替小杨画出正确的实验电路图．
(2)小杨按正确的电路图连接好实物后，进行了以下主要实验操作：
A．S1断开S2闭合，调节电阻箱，使电流表的示数为I m；
B．读出电阻箱R1的示数；
C．S1闭合S2断开，读出电流表的示数为I k；
D．将滑动变阻器和电阻箱的阻值均调至最大；
E．改变R2的滑片P的位置，再测两组I m、I k和R1的数值．
上述步骤的合理顺序是________．(只需填写序号)
(3)小杨认为当滑动变阻器滑片P在同一位置时，只要保证I m________(填“＞”“＜”或“＝”)I k`，R1的示数即为待测电阻R x的阻值．>21501 53FD 叽DP21416 53A8 厨34003 84D3 蓓28729 7039 瀹_x25604 6404 搄j 38745 9759 静22755 58E3 壣25157 6245 扅。
