DW13高压多油断路器使用说明书
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
断路器型号说明
断路器型号说明一低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；举个例子：JDZ10-10 25VA 10/0.1KV 0.2级J--电压互感器D--单相Z--环氧树脂浇注第一个10--设计序号第二个10--额定电压（kv）25VA 容量0.2级：负荷不超过25VA时，能满足0.2级精度要求10/0.1KV：一次侧10kv，二次侧100v一般来说，国产电流互感器型号字母的含义如下：第一个字母：。
L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。
第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。
连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。
举例：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV二前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
高压断路器上课讲义
（3）开断 在闭合状态的任何时刻，应能在不发生危险过电压的条件下， 在尽可能短的时间内安全地开断规定的短路电流。
（4）关合 在开断状态的任何时刻，应能在断路器触头不发生熔焊的条 件下，在短时间内安全地闭合规定的短路电流。
断路器开断电路时的各个时间
• t0－继电保护动作时间；t2—燃弧时间； • t1－固有分闸时间；tt－全分闸时间
高压断路器的型号含义
产品名称；S—少油断路器，D—多油补断充路特器性，：LC—－六手氟车式， 化硫（SF6）断路器，Z—真空断路器G－，改K—进压型缩，空W气－防污
断路器，Q—自产气断路器，C—磁型吹，断Q路－器防震型
第七章 高压开关电器
第一节 高压断路器 第二节 隔离开关 第三节 接地开关 第四节 负荷开关 第五节 重合器与分段器
第一节 高压断路器
• 功能： – 通断正常负荷电流 – 自动跳闸，切除短路故障。
• 结构特点： – 有完善灭弧装置 – 无明显可见的断开间隙
符号：
QF
一般与高压隔离开关配合 一起使用，按系统要求完 成各自不同的功能
3、高压断路器的基本类型
• 高压断路器按灭弧介质分类主要有 • （1）油断路器 • （2）压缩空气断路器 • （3）真空断路器 • （4）六氟化硫（SF6）断路器
4、高压断路器的技术参数
• （1）额定电压（kV） • （2）额定电流（A） • （3）额定开断电流（kA） • （4）额定关合电流（kA） • （5）额定热稳定电流（kA） • （6）额定动稳定电流（kA） • （7）合闸时间（s） • （8）分闸时间（s）
高低压开关
（1）多油断路器
使用油作为 灭弧和绝缘介质， 箱内充油较多。 矿用主 要有DN1-10和 DN1-10G型。
（2）少油断路器
断路 器电 容器
支 持 瓷 套
少油断路器充油较 灭弧 装置 少，油仅作为灭弧介质 用，绝缘靠空气和磁绝 中间机 缘子实现。相比多油型 构箱 其油量少，油箱结果坚 固，使用安全、安装简 单。 运行时油箱带电， 底 座 必须安装在支持绝缘子 上。
二、DWKB30系列矿用隔爆自动馈电开关
（3）馈电开关盖左上侧设有电源、工作、绝缘、 短路、漏电显示及其视察窗。门盖的右上侧设有试验 开关可供馈电开关进行过载、短路、漏电模拟试验。 门盖的右下侧是合闸与分断开关。 （4）主腔与门盖隔爆面的连接采用提升式勾挂 结构。外壳左侧有一提升机构，通过操纵手柄将门盖 提起，绕其转轴旋转便可将门盖打开。 （5）主电路和控制电路电缆通过接线箱上的引 入装置引入、引出。 （6）接线箱内和外壳下部设有接地螺钉，安装 使用时应可靠接地。
1）限流式 熔断器 组成：熔丝 磁管、石英 砂及联结附 件等。 示器
石英砂 导电片 瓷管
导电片 六角瓷管
片状熔丝
石英砂
铜帽
1.熔断器
1）限流式熔断器 （1）熄弧能力强，可在短路电流达到最大峰值前约 0.01s内使其减至零，使电弧熄灭。因此可限制短路 电流，降低对电气设备的动、热稳定性的要求。 （2）由于电弧电流被强迫过零，容易产生过电压。 需要将过电压限制在2.5倍额定电压下。采用变截 面熔体，使各段熔体的熔化时间错开，达到适当延 长熔化时间并限制过电压的目的。
RN1、RN2、RW10-35型、RNZ型系列户 内、户外、直流熔断器
2）RW1系列户外跌落式熔断器
进接线座
DW 万能断路器使用说明
引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。
上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。
为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。
我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。
感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。
该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。
也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。
正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。
由于断路器还具有三段保护特性，可以对电网作选择性保护。
限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。
DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。
抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。

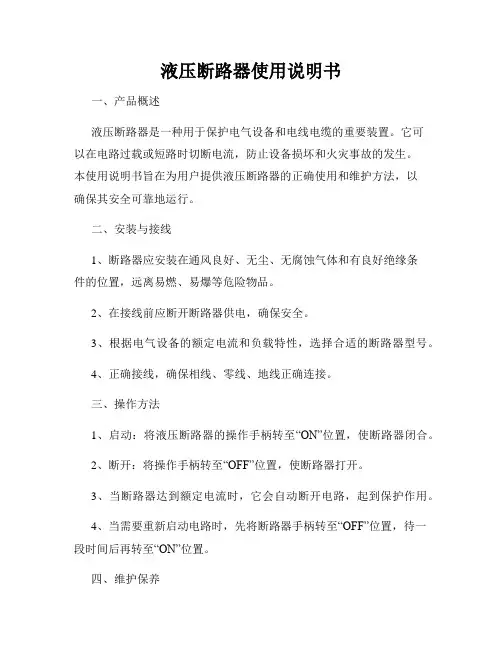

液压断路器使用说明书
液压断路器使用说明书一、产品概述液压断路器是一种用于保护电气设备和电线电缆的重要装置。
它可以在电路过载或短路时切断电流，防止设备损坏和火灾事故的发生。
本使用说明书旨在为用户提供液压断路器的正确使用和维护方法，以确保其安全可靠地运行。
二、安装与接线1、断路器应安装在通风良好、无尘、无腐蚀气体和有良好绝缘条件的位置，远离易燃、易爆等危险物品。
2、在接线前应断开断路器供电，确保安全。
3、根据电气设备的额定电流和负载特性，选择合适的断路器型号。
4、正确接线，确保相线、零线、地线正确连接。
三、操作方法1、启动：将液压断路器的操作手柄转至“ON”位置，使断路器闭合。
2、断开：将操作手柄转至“OFF”位置，使断路器打开。
3、当断路器达到额定电流时，它会自动断开电路，起到保护作用。
4、当需要重新启动电路时，先将断路器手柄转至“OFF”位置，待一段时间后再转至“ON”位置。
四、维护保养1、定期检查液压断路器的接线端子，确保其紧固可靠。
2、定期清洁断路器的外壳和操作手柄，确保表面无尘和无污渍。
3、定期检查断路器的工作状态，确保其正常运行。
4、若发现断路器出现故障或异常，请立即停止使用并联系售后服务人员进行维修。
五、注意事项1、在操作断路器时，必须保持干燥的手部，并穿戴绝缘手套。
2、禁止将液压断路器用于超出其额定电流范围的电路中。
3、严禁对断路器进行拆卸或改装，以免引起意外事故。
4、在异常情况下（如断路器发出异常噪音或发热），请立即切断电源并联系专业人员进行维修。
六、故障排除1、若断路器无法闭合或打开，请检查电路是否正常，避免故障引起的误操作。
2、若断路器重复跳闸，请检查负载是否超过其额定电流范围，适当减少负载。
3、若仍无法解决问题，请联系售后服务人员进行维修。
七、技术参数型号：___________额定电流：__________A额定电压：__________V额定频率：__________Hz使用环境温度：_______℃IP等级：__________八、保修条款本产品自出厂之日起，享受一年的免费保修期。
隔离开关控制
科技名词定义中文名称：隔离开关英文名称：disconnector，isolating switch;isolator定义1：在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。
应用学科：电力（一级学科）；变电（二级学科）定义2：将相连的电路空载切断或关合的设备。
应用学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）以上内容由全国科学技术名词审定委员会审定公布百科名片隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
目录基本介绍主要作用特点应用类型1低压隔离开关1低压断路器1高压隔离开关1高压断路器隔离功能1隔离开关的选择1隔离开关的配置1隔离开关选型操作范围改进维护使用过程常见问题基本介绍隔离开关（disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
（IEV441-14-05) 我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
主要作用1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
断路器
间，而且操作功率小，噪音小。
（2）由于带电及断口均被密封在金属容器内，金属外部
接地，更好地防止意外接触带电部位和防止外部物体侵
入设备内部，设备可靠。 （3）无可燃性物质，避免了爆炸和燃烧，使变配电所的 安全可靠性提高。
昆明港汕南方开关有限公司
（4）SF6气体在低气压下使用能够保证电流在过零附近
切断，电流截断趋势减至最小，避免截流而产生的操作 过电压，降低了设备绝缘水平的要求，并在开断电容电 流时不产生重燃。 （5）SF6气体密封条件好，能够保持装置内部干燥，不 受外界潮气的影响。 （6）SF6气体良好的灭弧特性使得燃弧时间短，电流开
远方控制或杆下无线遥控。 c、可增加杆下杆下无线遥控分合闸功能（30米一般也
需要增加PT电压互感器一只。
注意：本产品不能带漏电（小电流接地保护）
昆明港汕南方开关有限公司
1.4 ZW32户外真空断路器组合方式
ZW32开关本体
控制器 （实现重合闸）
昆明港汕南方开关有限公司
2、 ZW8-12/630-20柱上真空断路器
昆明港汕南方开关有限公司
3.4.5真空断路器的特点有：
（1）开断能力强，可达50kA，开断后断口间介质恢复
速度快，介质不需要更换。
（2）触头开距小，10kV级真空断路器的触头开距只有 10mm左右，所需的操作功率小，动作快，操作机构可 以简化，寿命延长，一般可达20年左右不需检修。 （3）熄弧时间短，弧压低，电弧能量小，触头损耗小，
昆明港汕南方开关有限公司
（4）辅助功能
带遥控——杆下无线控制，一般需加装PT电源和控制 模块。 带重合器。一般需加装控制器和PT。ZW32上PT需外置， ZW8需内置。 带计量。一般需加装3只电流互感器（0.2级)和2只PT。 同样，ZW32外置，ZW8都采用壳体加高内置。 带漏电保护——也称看门狗，需加装三只零序电流互 感器和PT，同时加装漏保控制器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
50
80
动稳定电流
KA
20
31.5
额定热稳定时间
S
4
4
出线端短路时的额定瞬态恢复电压(峰值、满容量开断时)
KV
69.4
69.4
额定雷电冲击耐受电压(峰值)
KV
185
185
额定短时(1min)工频耐受电压
KV
80
95
80
95
注2
合闸时间
S
≤0.35
≤0.35
分闸时间
S
≤0.07
≤0.07
全开断时间
概述
DW13-35型高压多油断路器条例符合国家标准,用于35KV电力系统的保护.控制和系统间联锁.断路器又分为不带并联电阻及带并联电阻两种,两者具有相同的技术参数和基本技能,带并联电阻断路器还具有可靠的切合空载长线性能,用户必须切合空载长线的场合,断路器可用于较重的污秽地区和高原地区.
主要技术参数
项目
S
0.1
0.1
注3
"合分"操作时的金属短接时间
S
0.1
0.1
额定操作顺序
分0.5S-合分-180S-合分
适用海拔高度
用作保护.控制
m
4000
4000
用作联络
m
3000
3000
切空长线路长度
Km
50
50
瓷套爬电距离
cm
105
105
断路器重量(带机构.无油)
kg
1350
1930
油重
kg
370
550
1、IEC标准与国家标准的额定电压规定值勤有差异。当按IE56标准提供产品是时，额定电压及最高工作电压取括号内数据。
2、断路器实际的短时工频耐用受电压高于标准规定的80KV，工厂按95KV进行设计和试验。
3、全开断时间为短路开断试验后实测数据。
外型安装尺寸
单位
技术数据
备注
DW13-35型
DW132-35 I型
额定电压
KV
35（36）
35（36）
注1
最高工作电压主
KV
40.5(36)
40.5(36)
注1
额定频率
Hz
50
50
额定电流
A
1250
1600
额定短路开断电流
KA
20
31.5
额定失步开断电流
KA
50
80
动稳定电流(峰值)
