电磁感应计算题
【物理】高中物理电磁感应经典习题(含答案)
【物理】高中物理电磁感应经典习题(含答案)题一题目：一个导线截面积为$2.5\times10^{-4}m^2$，长度为$0.3m$，放在磁感应强度为$0.5T$的均匀磁场中，将导线两端连接到一个电阻为$2\Omega$的电阻器上，求电阻器中的电流。
解析：根据电磁感应定律，导线中的感应电动势与导线长度、磁感应强度以及导线的运动速度有关。
在此题中，导线不运动，所以感应电动势为零。
因此，电路中的电流完全由电源提供，根据欧姆定律，可以使用$U=IR$求解电流。
答案：电路中的电流为0A。
题二题目：一个充满磁感应强度为$1T$的磁场的金属环，直径为$0.2m$，环的厚度可以忽略不计。
当磁场方向垂直于环的平面并向上时，将环从磁场中抽出后，环中的磁场强度变为多少？解析：根据法拉第电磁感应定律，当闭合回路中的磁通量发生变化时，环中会产生感应电动势导致感应电流的产生。
在此题中，环被抽出磁场后，磁通量减小，从而产生感应电动势。
根据安培环路定理和比奥-萨伐尔定律，感应电动势的方向与磁场的变化方向相反，因此感应电流会生成一磁场。
根据安培定律和环形线圈的磁场公式，可以计算出环中的新的磁场强度。
答案：环中的新磁场强度需要通过计算得出。
具体计算过程请参考相关物理教材或参考书籍。
题三题目：一根长度为$0.5m$的直导线与一个磁场相垂直，导线两端的电动势为$2V$，导线的电阻为$4\Omega$，求导线在磁场中运动的速度。
解析：根据电磁感应定律，导线中的感应电动势与导线长度、磁场强度以及导线的运动速度有关。
在此题中，导线的电动势和电阻已知，可以使用欧姆定律$U=IR$解出电流，并使用感应电动势的公式$E=Bvl$解出运动速度。
答案：导线在磁场中的运动速度需要通过计算得出。
具体计算过程请参考相关物理教材或参考书籍。
电磁感应练习50题
电磁感应练习50题（含答案）1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为μ=，导轨平面与水平面的夹角为θ=30°．匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直．质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3Ω，导体棒的电阻为r=1Ω，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q．答案分析：（1）研究导体棒在粗糙轨道上匀速运动过程，受力平衡，根据平衡条件即可求解速度大小．（2）进入粗糙导轨前，由法拉第电磁感应定律、欧姆定律和电量公式结合求解电量．（3）导体棒在滑动时摩擦生热为Q f=2μmgdcosθ，再根据能量守恒定律求解电阻产生的焦耳热Q．解答：解：（1）导体棒在粗糙轨道上受力平衡：由 mgsin θ=μmgcos θ+BIL得：I=0.5A由BLv=I（R+r）代入数据得：v=2m/s（2）进入粗糙导轨前，导体棒中的平均电动势为： ==导体棒中的平均电流为： ==所以，通过导体棒的电量为：q=△t==0.125C（3）由能量守恒定律得：2mgdsin θ=Q电+μmgdcos θ+mv2得回路中产生的焦耳热为：Q电=0.35J所以，电阻R上产生的焦耳热为：Q=Q电=0.2625J答：（1）导体棒到达轨道底端时的速度大小是2m/s；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q是0.35C；（3）整个运动过程中，电阻R产生的焦耳热Q是0.2625J．点评：本题实质是力学的共点力平衡与电磁感应的综合，都要求正确分析受力情况，运用平衡条件列方程，关键要正确推导出安培力与速度的关系式，分析出能量是怎样转化的．2、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。
电磁感应计算题
【例1】如图9-2-1所示，半径为r 的金属环，绕通过某直径的轴OO /以角速度ω转动，匀强磁场的磁感应强度为B ．从金属环的平面与磁场方向重合开始计时，则在转过30O的过程中，环中产生的感应电动势的平均值是多大？【例2】在图9-2-2中，设匀强磁场的磁感应强度B=0.10T ，切割磁感线的导线的长度L=40cm ，线框向左匀速运动的速度V=5.0m/s ，整个线框的电阻R=0.5Ω,试求：感应电动势的大小；②感应电流的大小．【例3】如图9-2-3所示，固定在匀强磁场中的正方形导线框abcd ，各边长为L ，其中ab 边是一段电阻为R 的均匀电阻丝，其余三边均为电阻可忽略的铜导线，磁场的磁感应强度为B 方向垂直纸面向里．现有一与ab 段的材料、粗细、长度都相同的电阻丝PQ 架在导线框上，以恒定速度从ad 滑向bc ．当PQ 滑过L/3的距离时，通过aP 段电阻丝的电流强度是多大？方向如何？【例4】如图9-2-4所示的电路，L 为自感线圈，R 是一个灯泡，E 是电源，当S 闭合瞬间，通过电灯的电流方向是 ，当S 切断瞬间，通过电灯的电流方向是 ．图9-2-3图9-2-1图9-2-2 图9-2-4【例5】．金属杆ab 放在光滑的水平金属导轨上，与导轨组成闭合矩形电话，长L 1 = 0.8m ，宽L 2 = 0.5m ，回路的总电阻R = 0.2Ω，回路处在竖直方向的匀强磁场中，金属杆用水平绳通过定滑轮连接质量M = 0.04kg 的木块，木块放在水平面上，如图9-2-5所示，磁场的磁感应强度从B 0 = 1T 开始随时间均匀增强，5s 末木块将离开水平面，不计一切摩擦，g = 10m/s 2，求回路中的电流强度．【例6】如图9-2-6所示，光滑导体棒bc 固定在竖直放置的足够长的平行金属导轨上，构成框架abcd ，其中bc 棒电阻为R ，其余电阻不计．一不计电阻的导体棒ef 水平放置在框架上，且始终保持良好接触，能无摩擦地滑动，质量为m ．整个装置处在磁感应强度为B 的匀强磁场中，磁场方向垂直框面．若用恒力F 向上拉ef ，则当ef 匀速上升时，速度多大？【例7】如图9-2-9所示，两根电阻不计，间距为l 的平行金属导轨，一端接有阻值为R 的电阻，导轨上垂直搁置一根质量为m 、电阻为r 的金属棒，整个装置处于竖直向上磁感强度为B 的匀强磁场中．现给金属棒施一冲量，使它以初速0V 向左滑行．设棒与导轨间的动摩擦因数为 ，金属棒从开始运动到停止的整个过程中，通过电阻R 的电量为q ．求：（导轨足够长）（1）金属棒沿导轨滑行的距离；（2）在运动的整个过程中消耗的电能．图9-2-5图9-2-6图9-2-9【例8】CD 、EF 为两足够长的导轨，CE ＝L ，匀强磁场方向与导轨平面垂直，磁感强度为B ，导体CE 连接一电阻R ，导体ab 质量为m ，框架与导体电阻不计，如图9-2-11所示．框架平面与水平面成θ角，框架与导体ab 间的动摩擦因数为μ，求导体ab 下滑的最大速度？【例9】．如图9-2-12所示，两光滑平行导轨MN 、PQ 水平放置在匀强磁场中，磁场方向与导轨所在平面垂直，金属棒ab 可沿导轨自由移动，导轨左端M 、P 接一定值电阻，金属棒以及导轨的电阻不计．现将金属棒由静止向右拉，若保持拉力F 恒定，经过时间t 1后，金属棒的速度为v ，加速度为a 1，最终以2v 作匀速运动；若保持拉力F 的功率恒定，经过时间t 2后，金属棒的速度为v ，加速度为a 2，最终以2v 作匀速运动．求a 1与 a 2的比值．【例1】如图9-3-1甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ．M 、P 两点间接有阻值为R 的电阻．一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．（1）由b 向a 方向看到的装置如图9-3-1乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图； （2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小； （3）求在下滑过程中，ab 杆可以达到的速度最大值．图9-2-11PM NQR a bF图9-2-12甲乙图9-3-1【例2】如图9-3-2，直角三角形导线框abc 固定在匀强磁场中，ab 是一段长为l 、电阻为R 的均匀导线，ac 和bc 的电阻可不计，ac 长度为1/2．磁场的磁感强度为B ，方向垂直于纸面向里．现有一段长度为l/2、电阻为R/2的均匀导体杆MN 架在导线框上，开始时紧靠ac ，然后沿ac 方向以恒定速度v 向b 端滑动，滑动中始终与ac 平行并与导线框保持良好接触．当MN 滑过的距离为l/3时，导线ac 中的电流是多大？方向如何？1. 如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.40m ，电阻不计. 导轨所在平面与磁感应强度 5.0T B =的匀强磁场垂直．质量26.010kg m -=⨯、电阻0.5r =Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触．导轨两端分别接有阻值均为3.0Ω的电阻1R 和2R ．重力加速度取210m/s ，且导轨足够长，若使金属杆ab 从静止开始下滑，求： （1）杆下滑的最大速率m v ；（2）稳定后整个电路耗电的总功率P ； （3）杆下滑速度稳定之后电阻2R 两端的电压U .2. 如图所示（俯视图），相距为2L 的光滑平行金属导轨水平放置，导轨的一部分处在以OO '为右边界的匀强磁场中，匀强磁场的磁感应强大小为B ，方向垂直导轨平面向下，导轨右侧接有定值电阻R ，导轨电阻忽略不计。

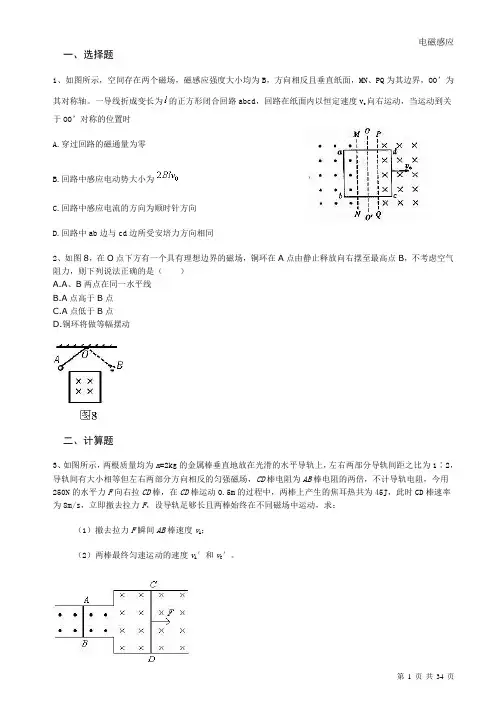

电磁感应计算题及解答讲解
一、选择题1、如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO’为其对称轴。
一导线折成变长为的正方形闭合回路abcd，回路在纸面内以恒定速度v o向右运动，当运动到关于OO’对称的位置时A.穿过回路的磁通量为零B.回路中感应电动势大小为C.回路中感应电流的方向为顺时针方向D.回路中ab边与cd边所受安培力方向相同2、如图8，在O点下方有一个具有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B，不考虑空气阻力，则下列说法正确的是（）A.A、B两点在同一水平线B.A点高于B点C.A点低于B点D.铜环将做等幅摆动二、计算题3、如图所示，两根质量均为m=2kg的金属棒垂直地放在光滑的水平导轨上，左右两部分导轨间距之比为1∶2，导轨间有大小相等但左右两部分方向相反的匀强磁场，CD棒电阻为AB棒电阻的两倍，不计导轨电阻，今用250N的水平力F向右拉CD棒，在CD棒运动0.5m的过程中，两棒上产生的焦耳热共为45J，此时CD棒速率为8m/s，立即撤去拉力F，设导轨足够长且两棒始终在不同磁场中运动，求：（1）撤去拉力F瞬间AB棒速度v A；（2）两棒最终匀速运动的速度v A′和v C′。
4、如图所示，光滑矩形斜面ABCD的倾角为，在其上放置一矩形金属线框，的边长，的边长，线框的质量，电阻，线框通过细线绕过定滑轮与重物相连，细线与斜面平行且靠近。
重物质量，离地面的高度为。
斜面上区域是有界匀强磁场，方向垂直于斜面向上，已知AB到的距离为，到的距离为，到CD的距离为，取。
现让线框从静止开始运动（开始时刻与AB边重合），发现线框匀速穿过匀强磁场区域，求：（1）区域内匀强磁场的磁感应强度B（2）线框在通过磁场区域过程中产生的焦耳热Q（3）通过计算分析画出线框从开始运动到边与CD边重合过程中线框的图象5、如图所示，半径为r的圆形导线框内有一匀强磁场，磁场方向垂直于导线框所在平面，导线框的左端通过导线接一对水平放置的平行的金属板，两极间的距离为d，板长为L。
(完整版)电磁感应经典例题
电磁感应考点清单1 电磁感应现象 感应电流方向（一）磁通量1.磁通量：穿过磁场中某个面的磁感线的条数叫做穿过这一面积的磁能量.磁通量简称磁通，符号为Φ，单位是韦伯（Wb ）.2.磁通量的计算（1）公式Φ=BS此式的适用条件是：○1匀强磁场；○2磁感线与平面垂直.（2）如果磁感线与平面不垂直，上式中的S 为平面在垂直于磁感线方向上的投影面积.θsin S B •=Φ其中θ为磁场与面积之间的夹角，我们称之为“有效面积”或“正对面积”.（3）磁通量的方向性磁通量正向穿过某平面和反向穿过该平面时，磁通量的正负关系不同.求合磁通时应注意相反方向抵消以后所剩余的磁通量.（4）磁通量的变化12Φ-Φ=∆Φ∆Φ可能是B 发生变化而引起，也可能是S 发生变化而引起，还有可能是B 和S 同时发生变化而引起的，在确定磁通量的变化时应注意.（二）电磁感应现象的产生条件1.产生感应电流的条件：穿过闭合电路的磁通量发生变化.2.感应电动势的产生条件：无论电路是否闭合，只要穿过电路的磁通量发生变化， 这部分电路就会产生感应电动势.这部分电路或导体相当于电源.[例1] （2004上海，4）两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环，B 为导体环.当A 以如图13-36所示的方向绕中心转动的角速度发生变化时，B 中产生如图所示方向的感应电流.则（ ）图13-36A.A 可能带正电且转速减小B.A 可能带正电且转速增大C.A 可能带负电且转速减小D.A 可能带负电且转速增大[解析] 由题目所给的条件可以判断，感应电流的磁场方向垂直于纸面向外，根据楞次定律，原磁场的方向与感应电流的磁场相同时是减少的，环A 应该做减速运动，产生逆时针方向的电流，故应该带负电，故选项C 是正确的，同理可得B 是正确的.[答案] BC（三）感应电流的方向1.右手定则当闭合电路的部分导体切割磁感线时，产生的感应电流的方向可以用右手定则来进行判断.右手定则：伸开右手，使大拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直穿入手心，大拇指指向导体运动方向，那么伸直四指指向即为感应电流的方向.[说明] 伸直四指指向还有另外的一些说法：○1感应电动势的方向；○2导体的高电势处.[例2]（2004天津理综，20）图13-37中MN 、GH 为平行导轨，AB 、CD 为跨在导轨上的两根横杆，导轨和横杆均为导体.有匀强磁场垂直于导轨所在的平面，方向如图，用I 表示回路的电流.A.当AB 不动而CD 向右滑动时，0≠I 且沿顺时针方向B.当AB 向左、CD 向右滑动且速度大小相等时，I =0C.当AB 、CD 都向右滑动且速度大小相等时，I =0D.当AB 、CD 都向右滑动，且AB 速度大于CD 时，0≠I 且沿逆时针方向图13-37[解析] 当AB 不动而CD 向右滑动时，0≠I ，但电流方向为逆时针，A 错；当AB 向左，CD 向右滑动时，两杆产生的感应电动势同向，故0≠I ，B 错；当AB 和CD 都向右滑动且速度大小相等时，则两杆产生的感应电动势等值反向，故I =0，C 正确；当AB 和CD 都向右滑动，且AB 速度大于CD 时，0≠I ，但方向为顺时针，D 错误.[答案] C2.楞次定律（1）内容感应电流具有这样的方向：就是感应电流的磁场总是阻碍引起感应电流的磁通量的变化.注意：○1“阻碍”不是“相反”，原磁通量增大时，感应电流的磁场与原磁通量相反，“反抗”其增加；原磁通量减小时，感应电流的磁场与原磁通量相同，“补偿”其减小.即“增反减同”.○2“阻碍”也不是阻止，电路中的磁通量还是变化的，阻碍只是延缓其变化. ○3楞次定律的实质是“能量转化和守恒”，感应电流的磁场阻碍过程，使机械能减少，转化为电能.（2）应用楞次定律判断感应电流的步骤：○1确定原磁场的方向○2明确回路中磁通量变化情况.○3应用楞次定律的“增反减同”，确定感应电流磁场的方向.○4应用右手安培定则，确立感应电流方向.[例3] （2001上海综合，14）某实验小组用如图13-38所示的实验装置来验证楞次定律.当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是（）A.a→G→bB.先a→G→b，后b→G→aC.b→G→aD.先b→G→a,后a→G→b图13-38[解析] ○1确定原磁场的方向：条形磁铁在穿入线圈的过程中，磁场方向向下.○2明确回路中磁通量变化情况：向下的磁通量增加.○3由楞次定律的“增反减同”可知：线圈中感应电流产生的磁场方向向上.○4应用右手安培定则可以判断感应电流的方向为逆时针（俯视）即：从b→G→a.同理可以判断：条形磁铁穿出线圈过程中，向下的磁通量减小，由楞次定律可得：线圈中将产生顺时针的感应电流（俯视），电流从a→G→b.[答案] D[评价] 该题目关键在于对楞次定律的理解和应用以及对“穿过”二字的正确理解，它包括穿入和穿出两个过程.（3）楞次定律的另一种表述楞次定律的另一种表达为：感应电流的效果，总是要反抗产生感应电流的原因.[说明] 这里产生感应电流的原因，既可以是磁通量的变化，也可以是引起磁通量变化的相对运动或回路的形变.○1当电路的磁通量发生变化时，感应电流的效果就阻碍变化−−变形为阻碍原磁通−→量的变化.○2当出现引起磁量变化的相对运动时，感应电流的效果就阻碍变化−−拓展为阻碍−→（导体间的）相对运动，即“来时拒，去时留”.○3当回路发生形变时，感应电流的效果就阻碍回路发生形变.○4当线圈自身的电流发生变化时，感应电流的效果就阻碍原来的电流发生变化. 总之，如果问题不涉及感应电流的方向，则从楞次定律的另类表述出发的分析方法较为简便.[例4] 如图13-19所示，光滑固定导轨M 、N 水平放置，两根导体棒P 、Q 平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时（ ）图13-39A.P 、Q 将互相靠拢B.P 、Q 将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g[解析] 方法一：设磁铁下端为N 极，如图13-40所示，根据楞次定律可判断出P 、Q 中感应电流方向，根据左手定则可判断P 、Q 所受安培力的方向，可见P 、Q 将互相靠拢，由于回路所受安培力的合力向下，由牛顿第三定律，磁铁将受到向上的反作用力，从而加速度小于g .当S 极为下端时，可得到同样的结果.图13-40方法二：根据楞次定律的另一种表述——感应电流的效果总是要反抗产生感应电流的原因，本题的“原因”是回路中磁通量的增加.归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近，所以P 、Q 将互相靠近，且磁铁的加速度小于g .[答案] AD2 法拉第电磁感应定律 自感（一）法拉第电磁感应定律（1）内容：电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比.（2）表达式：t E ∆∆Φ=或tn E ∆∆Φ=. （3）说明：○1式中的n 为线圈的匝数，∆Φ是线圈磁通量的变化量，△t 是磁通量变化所用的时间.t ∆∆Φ又叫磁通量的变化率. ○2∆Φ是单位是韦伯，△t 的单位是秒，E 的单位是伏特. ○3t n E ∆∆Φ=中学阶段一般只用来计算平均感应电动势，如果t∆∆Φ是恒定的，那么E 是稳恒的.[例1] 有一面积为S =100cm 2金属环，电阻为R =0.1Ω，环中磁场变化规律如图13-41所示，且磁场方向垂直环面向里，在t 1到t 2时间内，环中感应电流的方向如何？通过金属环的电量为多少？图13-41[分析] 由楞次定律可判断感应电流的方向.感应电量的计算为 R t tR t R E t I Q ∆Φ=∆∆∆Φ=∆=∆=，仅由电路电阻和磁通量变化决定，与发生磁通量变化的时间无关，本题推导的感应电量的计算表达式可以直接使用.[解析] （1）由楞次定律，可以判断金属环中感应电流方向为逆时针方向.（2）由图可知：磁感应强度的变化率为1212t t B B t B --=∆∆ ○1 线圈中的磁通量的变化率： S t t B B S t B t •--=∆∆=∆∆Φ1212 ○2 环中形成感应电流tR R t R E I ∆∆Φ=∆∆Φ==/ ○3 通过金属环的电量：t I Q ∆= ○4由○1○2○3○4解得：1.010)1.02.0()(212-⨯-=-=R S B B Q C=0.1C. （二）导线切割磁感线的感应电动势1.公式：E=BLv2.导线切割磁感线的感应电动势公式的几点说明：（1）公式仅适用于导体上各点以相同的速度切割匀强的磁场的磁感线的情况.（2）公式中的B 、v 、L 要求互相两两垂直.当L ⊥B ，L ⊥v ，而v 与B 成θ夹角时，导线切割磁感线的感应电动势大小为θsin BLv E =.（3）适用于计算当导体切割磁感线产生的感应电动势，当v 为瞬时速度时，可计算瞬时感应电动势，当v 为平均速度时，可计算平均电动势.（4）若导体棒不是直的，θsin BLv E =中的L 为切割磁感线的导体棒的有效长度.如图13-42中，棒的有效长度有ab 的弦长.图13-42[例2] （2001上海物理，22）（13分）半径为a 的圆形区域内有均匀磁场，磁感应强度为B =0.2T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心放置，磁场与环面垂直，其中a =0.4m ，b =0.6m ，金属环上分别接有灯L 1、L 2，两灯的电阻均匀为R 0＝2Ω，一金属棒MN 与金属环接触良好，棒与环的电阻均忽略不计.（1）若棒以v 0=5m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径00′的瞬间（如图13-43所示）MN 中的电动势和流过灯L 1的电流.图13-43（2）撤去中间的金属棒MN ，将右面的半圆环OL 2O ′以OO ′为轴向上翻转90°，若此时磁场随时间均匀变化，其变化率为s T t B /)/4(/π=∆∆，求L 1的功率.[解析] （1）棒通过圆环直径时切割磁感线的有效长度L =2a ，棒中产生的感应电动势为58.02.02⨯⨯===av B BLv E V=0.8V ○1 当不计棒和环的电阻时，直径OO ′两端的电压U =E =0.8V ，通过灯L 1电流的为 28.001==R U I A =0.4A. ○2 （2）右半圆环上翻90°后，穿过回路的磁场有效面积为原来的一半，221a S π='，磁场变化时在回路中产生的感应电动热为V V a t B S t E 23.04212=⨯=∆∆•'=∆∆Φ='ππ ○3 由L 1、L 2两灯相同，圆环电阻不计，所以每灯的电压均为E U '='21，L 1的功率为 2020211028.1)21(-⨯='='=R E R U P W. ○4 3.导体切割磁感线产生的感应电动势大小两个特例：（1）长为L 的导体棒在磁感应强度为B 的匀强磁场中以ω匀速转动，导体棒产生的感应电动势：⎪⎪⎪⎩⎪⎪⎪⎨⎧-===))((212121022212不同两段的代数和以任意点为轴时，）线速度（平均速度取中点位置以端点为轴时，（不同两段的代数和）以中点为轴时，L L B E L L B E E ωωω [例3] （2004两湖理综，19）一直升飞机停在南半球的地磁极上空.该处地磁场的方向竖直向上，磁感应强度为B ，直升飞机螺旋桨叶片的长度为l ，螺旋桨转动的频率为f ，顺着地磁场的方向看螺旋桨，螺旋桨顺时针方向转动.螺旋桨叶片的近轴端为a ，远轴端为b ，如图13-44所示.如果忽略a 到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则（ ）A.B ft 2πε=，且a 点电势低于b 点电势B.B ft 22πε-=，且a 点电势低于b 点电势C.B ft 2πε=，且a 点电势高于b 点电势D.B ft 22πε=，且a 点电势高于b 点电势图13-44[解析] 对于螺旋桨叶片ab ，其切割磁感线的速度是其做圆周运动的线速度，螺旋桨不同点的线速度不同，但是满足R v ω='，可求其等效切割速度fl lv πω==2，运用法拉第电磁感应定律B ft Blv 2πε==，由右手定则判断电流的方向为由a 指向b ，在电源内部电流由低电势流向高电势，故选项A 是正确的.[答案] A（2）面积为S 的矩形线圈在匀强磁场B 中以角速度ω绕线圈平面内的任意轴匀速转动，产生的感应电动势：⎪⎩⎪⎨⎧===θωθωsin 0BS E E BS E 时，为线圈平面与磁感线夹角时，线圈平面与磁感线垂直时，线圈平面与磁感线平行 （三）自感1.自感现象：当导体中的电流发生变化，导体本身就产生感应电动势，这个电动势总是阻碍导体中原来的电流的变化，这种由于导体本身电流发生变化而产生的电磁感应现象，叫自感现象.2.自感现象的应用（1）通电自感：通电瞬间自感线圈处相当于断路.（2）断电自感：断电时自感线圈处相当于电源.○1当线圈中电阻≥灯丝电阻时，灯缓慢熄灭； ○2当线圈中电阻＜灯丝电阻时，灯闪亮后缓慢熄灭. 3.增大线圈自感系数的方法（1）增大线圈长度（2）增多单位长度上匝数（3）增大线圈截面积（口径）（4）线圈中插入铁芯4.日光灯（1）日光灯电路的组成和电路图：○1灯管：日光灯管的两端各有一个灯丝，灯管内有微量的氩和汞蒸气，灯管内涂有荧光粉.两个灯丝之间的气体导电荷发出紫外线，激发管壁上的荧光粉发出可见光.但要使管内气体导电所需电压比200V 的电源电压高得多.○2镇流器：ⅰ)结构：线圈和铁芯.ⅱ)原理：自感.ⅲ)作用：灯管启动时提供一个瞬时高压，灯管工作时降压限流.○3启动器ⅰ) 结构：电容、氖气、静触片、U形动触片、管脚、外壳.ⅱ)原理：热胀冷缩. ⅲ)作用：先接通电路，再瞬间断开电路，使镇流器产生瞬间高压.（2）日光灯电路的工作过程：合上开关，电源电压220V加在启动器两极间→氖气放电发出辉光→辉光产生的热量，使U形动触片膨胀伸长，与静触片接触接通电路→镇流器和灯丝中通过电流→氖气停止放电→动静触片分离→切断电路→镇流器产生瞬间高压，与电源电压加在一起，加在灯管两端→灯管中气体放电→日光灯发光.（3）日光灯启动后正常工作时，启动器断开，电流从灯管中通过.镇流器产生自感电动势起降压限流作用.3 电磁感应规律的综合应用法拉第电磁感应定律是电磁学的重点内容之一，其综合了力、热、静电场、直流电路、磁场等许多内容，反映在以下几个方面：1.因导体在切割运动或电路中磁通量的变化，产生感应电流，使导体受到安培力的作用，从而直接影响到导体或线圈的运动.[例1] （2002粤豫大综合，30）如图13-45所示，在一均匀磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动.杆ef及线框中导线的电阻都可不计.开始时，给ef一个向右的初速度，则（）A.ef将减速向右运动，但不是匀减速B.ef将匀减速向右运动，最后停止C.ef将匀速向右运动D.ef将往返运动图13-45[解析] 给ef一个向右的初速度，则ef产生感应电动势，回路中产生感应电流.由楞次定律可以判断，ef受到一个向左的安培力的作用而减速，随着ef的速度减小，ef产生的感应电动势减小，回路的感应电流减小，安培力减小，因此可以判断ef 是做加速度逐渐减小的减速运动.因此可知选项A 是正确的.[答案] A[例2] （2004北京理综，23）如图13-46甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L .M 、P 两点间接有阻值R 的电阻.一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B 的匀强磁场中，磁场方向的垂直斜面向下.导轨和金属杆的电阻可忽略.让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.13-46 （1）由b 向a 方向看到的装置如图13-46乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小；（3）求在下滑过程中，ab 杆可以达到的速度最大值.[解析] （1）重力mg ，竖直向下；支撑力N ，垂直斜面向上；安培力F ，沿斜面向上.（2）当ab 杆速度为v 时，感应电动势E =B lv ，此时电路中电流RBlv R E I ==. ab 杆受到安培力Rv L B BIL F 22==， 根据牛顿运动定律，有Rv L B mg F mg ma 22sin sin -=-=θθ， mRv L B g a 22sin -=θ. （3）当θsin 22mg Rv L B =时，ab 杆达到最大速度v m .22sin L B mgR v m θ=. 2.以电磁感应现象为核心，综合力学各种不同的规律（如机械能、动量、牛顿运动定律）等内容形成的综合类问题.电学部分思路：将产生感应电动势的那部分电路等效为电源，如果在一个电路中切割磁感线的是几部分但又互相联系，可等效成电源的串并联，分析内外电路结构，应用闭合电路欧姆定律和部分电路欧姆定律理顺电学量之间的关系.力学部分思路：分析通电导体的受力情况及力的效果，应用牛顿定律、动量定理、动量守恒、动能定理、机械能守恒等规律理顺力学量之间的关系.[例3] （2001京春季，20）（12分）两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l .导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图13-47所示.两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计.在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行.开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0.若两导体棒在运动中始终不接触，求：图13-47（1）在运动中产生的焦耳热最多是多少？（2）当ab 棒的速度变为初速度的43时，cd 棒的加速度是多少？ [解析] ab 棒向cd 棒运动时，两棒和导轨构成的回路面积变小，磁通量发生变化，于是产生感应电流.ab 棒受到与运动方向相反的安培力作用做减速运动，cd 棒则在安培力作用下做加速运动.在ab 棒的速度大于cd 棒的速度时，回路总有感应电流，ab 棒继续减速，cd 棒继续加速.两棒速度达到相同后，回路面积保持不变，磁通量不变化，不产生感应电流，两棒以相同的速度v 做匀速运动.（1）从初始至两棒达到速度相同的过程中，两棒总动量守恒，有mv mv 20= ○1根据能量守恒，整个过程中产生的总热量2022041)2(2121mv v m mv Q =-=○2 （2）设ab 棒的速度变为初速度的43时，cd 棒的速度为v ′，则由动量守恒可知v m v m mv '+=0043 ○3 此时回路中的感应电动势和感应电流分别为Bl v v E )43(0'-= ○4 R I 2ε= ○5此时cd 棒所受的安培力IBl F = ○6 cd 棒的加速度mF a = ○7 由以上各式，可得mRv l B a 4022=. ○8 3.电磁感应中的能量转化问题电磁感应过程实质是不同形式的能量转化的过程，电磁感应过程中产生的感应电流在磁场中必定受到安培力作用.因此要维持安培力存在，必须有“外力”克服安培力做功.此过程中，其他形式的能转化为能.“外力”克服安培力做多少功，就有多少其他形式的能转化为电能.当感应电流通过用电器时，电能又转化为其他形式的能.同理，安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能.因此电能求解思路主要有三种：○1利用克服安培力求解：电磁感应中产生的电能等于克服安培力所做的功. ○2得用能量守恒求解：开始的机械能总和与最后的机械能总和之差等于产生的电能.○3利用电路特征来求解：通过电路中所产生的电能来计算. [例4] 把一个矩形线圈从有理想边界的匀强磁场中匀速拉出（如图13-48），第一次速度为v 1，第二次速度为v 2且v 2=2v 1，则两种情况下拉力的功之比W 1/W 2= ，拉力的功率之比P 1/P 2= ，线圈中产生焦耳热之比Q 1/Q 2= .[解析] 设线圈的ab 边长为L ，bc 边长为L ′，整个线圈的电阻为R ，把ab 边拉出磁场时，cd 边以速度v 匀速运动切割磁感线产生感应电动势Blv E =.其电流方向从c 指向d ，线圈中形成的感应电流R BLv R E I == cd 边所受的安培力Rv L B BIL F 22== 为了维持线圈匀速运动，所需外力大小为Rv L B BIL F F 22=='= 因此拉出线圈过程外力的功v RL L B L F W '='=22 外力的功率222v RL B Fv P == 线圈中产生的焦耳热W v R L L B v L R R v L B Rt I Q ='='•==2222222由上面得出的W 、P 、Q 的表达式可知，两情况拉力的功、功率、线圈中的焦耳热之比分别为1∶2、1∶4、1∶2.[评价] 从题中可以看出，安培力做的功，与电路的消耗的电能是相同的.[例5] （2004河南理综，24）图13-49中a 1b 1c 1d 1和a 2b 2c 2d 2为在同一竖直面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨所在的平面（纸面）向里.导轨的a 1b 1段与a 2b 2段是竖直的，距离为l 1；c 1d 1段与c 2d 2段也是竖直的，距离为l 2.x 1y 1与x 2y 2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为m 1和m 2，它们都垂直于导轨并与导轨保持光滑接触.两杆与导轨构成的回路的总电阻为R .F 为作用于金属杆x 1y 1上的竖直向上的恒力.已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率.[解析] 设杆向上运动的速度为v ，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少，由法拉第电磁感应定律，回路中的感应电动势的大小v l l B E )(12-=回路中的电流RE I = 电流沿顺时针方向，两金属杆都要受到安培力作用，作用于杆x 1y 1的安培力为 11BIlF =（方向向上）作用于杆x 2y 2的安培力为22BIl F =（方向向下）当杆匀速运动时，根据牛顿第二定律有02121=-+--F F g m g m F解以上各式[]2122211221)()()()(l l B Rg m m F v l l B g m m F I -+-=-+-=作用于两杆的重力功率的大小gv m m P )(21+=电阻上的热功率.)()()()()(21221212122212R l l B g m m F Q g m m R l l B g m m F P RI Q ⎥⎦⎤⎢⎣⎡-+-=+-+-== 4.电磁感应中的图象问题电磁感应中常涉及磁感应强度B 、磁通量Φ、感应电动势E 和感应电流I 随时间t 变化的图象，即B -t 图象、Φ-t 图象、E -t 图象和I -t 图象.对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E 和感应电流I 随线圈位移x 变化的图象，即E -x 图象和I -x 图象.这些图象问题大体上可分为两类：○1由给定的电磁感应过程选出或画出正确的图象. ○2由给定的有关图象分析电磁感应过程，求解相应的物理量. 不管是何种类型，电磁感应中的图象问题常需利用右手定则、楞次定律和法拉第电磁感应定律等规律分析解决.[例6] （2004内蒙理综，19）一矩形线圈位于一随时间t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图13-50所示.以I 表示线圈中的感应电流，以图中的线圈上所示方向的电流为正，则图13-51的I -t 图正确的是（ ）图13-50图13-51[解析] 由图象可知，在0到1秒的时间内，磁感应强度均匀增大，那么感应电流的方向为逆时针方向，与图示电流方向相反，为负值，排除B 、C 选项.根据法拉第电磁感应定律，其大小t S B t ∆•∆=∆∆Φ=ε，Rt S B R E I •∆•∆==为一定值，在2到3秒和4到5秒内，磁感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项正确.[答案] A。
高中物理电磁感应经典计算题
电磁感应经典计算题1如图所示，边长L=0.20m 的正方形导线框 ABCD 由粗细均匀的同种材料制成， 正方形导线 框每边的电阻R )=1.0 Q,金属棒MNW 正方形导线框的对角线长度恰好相等， 金属棒MN 勺电磁场的磁感应强度 B=0.50T ,方向垂直导线框所在且与导线框对角线 BD 垂直放置在导线框上，金属v=4.0m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时，求：(计算结果保留两位有效数字 )(1) 金属棒产生的电动势大小；(2) 金属棒MN 上通过的电流大小和方向； (3 )导线框消耗的电功率。
2.如图所示，正方形导线框 abed 的质量为m 边长为I ，导线框的总电阻为 R 。
导线框从垂直纸面向里的水平有界匀强磁场的上方某处由静止自由下落， 下落过程中，导线框始终在与磁场垂直的竖直平面内，cd 边保持水平。
磁场的磁感应强度大小为 B ,方向垂直纸面向里，磁场上、下两个界面水平距离为 I 。
已知cd 边刚进入磁场时线框恰好做匀速运动。
重力加速度为g o(1 )求cd 边刚进入磁场时导线框的速度大小。
(2)请证明：导线框的cd 边在磁场中运动的任意瞬间，导线框克服安培 力做功的功率等于导线框消耗的电功率。
(3 )求从线框cd 边刚进入磁场到 ab 边刚离开磁场的过程中，线框克服 安培力所做的功。
3.如图所示，在高度差 h = 0.50m 的平行虚线范围内，有磁感强度 A0.50T 、方向水平向里的匀强磁场，正方形线框 abcd 的质量m= 0.10kg 、 边长L = 0.50m 、电阻R = 0.50 Q ,线框平面与竖直平面平行， 静止在位置“I ”时，cd 边跟磁场下边缘有一段距离。
现用一竖直向上的恒力 F = 4.0N 向上提线框，该框由位置"I”无初速度开始向上运动，穿过磁场区，最 后到达位置“n”( ab 边恰好出磁场)，线框平面在运动中保持在竖直 平面内，且cd 边保持水平。
初中电磁感应专题练习(含详细答案)
初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。
三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。
2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。
3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。
4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。
电磁感应计算题训练及答案
电磁感应大题训练1．如图所示，在倾角为θ的光滑斜面上，存在着两个磁感应强度相等的匀强磁场，方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L ．一个质量为m 、边长也为L 的正方形线框（设电阻为R ）以速度υ进入磁场时，恰好做匀速直线运动，若当ab 边到达'gg 与'ff 中间位置时，线框又恰好做匀速运动，则（1）当ab 边刚越过'ff 时，线框加速度的值为多少?（2）求线框从开始进入磁场到ab 边到达'gg 和'ff 中点的过程中产生的热量是多少?2．如图ａ所示，两水平放置的平行金属板Ｃ、Ｄ相距很近，上面分别开有小孔Ｏ、Ｏ′，水平放置的平行金属导轨与Ｃ、Ｄ接触良好，且导轨在磁感强度为Ｂ１＝10Ｔ的匀强磁场中，导轨间距Ｌ＝0．50ｍ，金属棒ＡＢ紧贴着导轨沿平行导轨方向在磁场中做往复运动．其速度图象如图ｂ所示，若规定向右运动速度方向为正方向，从ｔ＝0时刻开始，由Ｃ板小孔Ｏ处连续不断以垂直于Ｃ板方向飘入质量为ｍ＝3．2×10－21ｋｇ、电量ｑ＝1．6×10－19Ｃ的带正电的粒子（设飘入速度很小，可视为零）．在Ｄ板外侧有以ＭＮ为边界的匀强磁场Ｂ２＝10Ｔ，ＭＮ与Ｄ相距ｄ＝10ｃｍ，1B 、2B 方向如图所示（粒子重力及其相互作用不计）．求（1）在0～4．0ｓ时间内哪些时刻发射的粒子能穿过电场并飞出磁场边界ＭＮ?（2）粒子从边界ＭＮ射出来的位置之间最大的距离为多少?3．如图所示，电动机通过其转轴上的绝缘细绳牵引一根原来静止的长为Ｌ＝1ｍ，质量ｍ＝0．1㎏的导体棒ａｂ，导体棒紧贴在竖直放置、电阻不计的金属框架上，导体棒的电阻Ｒ＝1Ω，磁感强度Ｂ＝1Ｔ的匀强磁场方向垂直于导体框架所在平面．当导体棒在电动机牵引下上升ｈ＝3．8ｍ时，获得稳定速度，此过程中导体棒产生热量Ｑ＝2Ｊ．电动机工作时，电压表、电流表的读数分别为7Ｖ和1Ａ，电动机的内阻ｒ＝1Ω．不计一切摩擦，ｇ取10ｍ／ｓ2．求：(1)导体棒所达到的稳定速度是多少?(2)导体棒从静止到达稳定速度的时间是多少?．4．图中a1b1c1d1和a2b2c2d2为在同一竖直面内的金属导轨，处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨所在的平面(纸面)向里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应计算题1、如图所示,两根相距Ｌ平行放置的光滑导电轨道,与水平面的夹角为θ,轨道间有电阻R,处于磁感应强度为Ｂ、方向垂直轨道向上的匀强磁场中,一根质量为m 、电阻为r 的金属杆ab,由静止开始沿导电轨道下滑,设下滑过程中杆ab 始终与轨道保持垂直,且接触良好,导电轨道有足够的长度且电阻不计,求: (1)金属杆的最大速度就是多少;(2)当金属杆的速度刚达到最大时,金属杆下滑的距离为S,求金属杆在此过程中克服安培力做的功;(3)若开始时就给杆ab 沿轨道向下的拉力Ｆ使其由静止开始向下做加速度为a 的匀加速运动(a>gsinθ),求拉力Ｆ与时间t 的关系式？2、如图所示,水平面上有两电阻不计的光滑金属导轨平行固定放置,间距d 为0、5 m,左端通过导线与阻值为2 Ω的电阻R 连接,右端通过导线与阻值为4 Ω的小灯泡L 连接,在CDEF 矩形区域内有竖直向上的匀强磁场,CE 长为2 m,CDEF 区域内磁场的磁感应强度B 随时间变化如图所示,在t ＝0时,一阻值为2 Ω的金属棒在恒力F 作用下由静止开始从AB 位置沿导轨向右运动,当金属棒从AB 位置运动到EF 位置过程中,小灯泡的亮度没有发生变化,求:(1)通过小灯泡的电流强度; (2)恒力F 的大小; (3)金属棒的质量。
R Ba b θ θ3.如图甲所示,电阻不计的光滑平行金属导轨相距L=0.5m,上端连接R=0、5Ω的电阻,下端连接着电阻不计的金属卡环,导轨与水平面的夹角θ=30°.导轨间虚线区域存在方向垂直导轨平面向上的磁场,其上、下边界之间的距离S =10m,磁感应强度的B -t 图如图乙所示。
长为L 且质量为m=0.5kg 的金属棒ab 的电阻不计,垂直导轨放置于距离磁场上边界d =2.5m 处,与导轨始终接触良好.在t =0时刻棒由静止释放,滑至导轨底端被环卡住不动,g 取10m/s 2,求:(1)棒运动到磁场上边界的时间; (2)棒进入磁场时受到的安培力;(3)在0—5s 时间内电路中产生的焦耳热。
4如图所示,质量为M 的导体棒ab 的电阻为r ,水平放在相距为l 的竖直光滑金属导轨上.导轨平面处于磁感应强度大小为B 、方向垂直于导轨平面向外的匀强磁场中.左侧就是水平放置、间距为d 的平行金属板.导轨上方与一可变电阻R 连接,导轨电阻不计,导体棒与导轨始终接触良好.重力加速度为g.(1)调节可变电阻的阻值为R 1=3r ,释放导体棒,当棒沿导轨匀速下滑时,将带电量为+q 的微粒沿金属板间的中心线水平射入金属板间,恰好能匀速通过.求棒下滑的速率v 与带电微粒的质量m .(2)改变可变电阻的阻值为R 2=4r ,同样在导体棒沿导轨匀速下滑时,将该微粒沿原来的中心线水平射入金属板间,若微粒最后碰到金属板并被吸收.求微粒在金属板间运动的时间t .乙t/s15如图(BE 左边为侧视图,右边府视图)所示,电阻不计的光滑导轨ABC 、DEF 平行放置,间距为L,BC 、EF 水平,AB 、DE 与水平面成θ角。
PQ 、Q P ''就是相同的两金属杆,它们与导轨垂直,质量均为m 、电阻均为R 。
平行板电容器的两金属板M 、N 的板面沿竖直放置,相距为d,并通过导线与导轨ABC 、DEF 连接。
整个装置处于磁感应强度大小为B 、方向竖直向下的匀强磁场中。
要使杆Q P ''静止不动,求:(1)杆PQ 应沿什么方向运动？速度多大？(2)从O 点入射的离子恰好沿图中虚线通过平行板电容器,则入射粒子的速度多大？6.一半径为r 的圆形导线框内有一匀强磁场,磁场方向垂直于导线框所在平面.导线框的右端通过导线接一对水平放置的平行金属板,板长为L ,两板间的距离为d ;如图所示,有一带电量为q 、质量为m 的离子(不计重力)以初速度v 0从极板左端沿两板中线水平向右射入板间.该离子从两板间飞出后,垂直进入磁感应强度为B 1、宽为D 的匀强磁场(磁场的上下区域足够大)中作匀速圆周周运动.(1)若圆形导线框中的磁感应强度B 随时间变化的规律就是B = -Kt +B 0,试判断1、2两极板哪一块为正极板？并算出两极板间的电压U .(2)设两极板间的电压为U 0,则离子飞出两极板时的速度v 大小为多少？(3)若(2)问中求得速度代入数据后发现恰好有v = 20v ,要使离子不从右边界飞出,求磁感应强度B 1的最小值.A B C D E F θP 'Q 'P Q O 0V M N7如图,相距L 的光滑金属导轨,半径为R 的41圆弧部分竖直放置、直的部分固定于水平地面,MNQP 范围内有方向竖直向下、磁感应强度为B 的匀强磁场.金属棒ab 与cd 垂直导轨且接触良好,cd 静止在磁场中, ab 从圆弧导轨的顶端由静止释放,进入磁场后与cd 没有接触.已知ab 的质量为m 、电阻为r , cd 的质量为3m 、电阻为r .金属导轨电阻不计,重力加速度为g .(1)求:ab 到达圆弧底端时对轨道的压力大小 (2)在图中标出ab 刚进入磁场时cd 棒中的电流方向(3)若cd 离开磁场时的速度就是此刻ab 速度的一半,求:cd 离开磁场瞬间,ab 受到的安培力大小1解:(1)受力如图所示,当mgsin θ=F 安(2分)时速度最大,设为v m 此时电动势:m BLv E =(2分),安培力:BIL F =安(2分)由闭合电路欧姆定律:rR EI +=(2分) 得:22)(sin L B r R mg v m +=θ(１分)(2)由功能关系,221sin m mv W mgS +=安θ(2分)得:)2)(sin (sin 4422L B r R g m S mg W +-=θθ安(2分) (3)经过时间t,杆的速度v =at(１分)由牛顿第二定律:Ｆ＋mgsin θ－BIL=ma(2分) 得:t rR aL B g a m F ++-=22)sin (θ(2分) 3、 解:(1)由牛顿第二定律:ma mg =θsin 得:2/5sin s m g a ==θ ……2分由运动学公式:221at d =得:s adt 12== ……3分 (2)由法拉第电磁感应定律:BLv E = 且 at v = ……2分而 BIL =安F REI = 得:N R at L B F 5.222==安 ……3分 (3)因为N mg F 5.2sin ==θ安,所以金属棒进入磁场后做匀速直线运动,运动至导轨底端的时间为:s vst 21==。
由图可知,棒被卡住1s 后磁场才开始均匀变化。
……2分 由法拉第电磁感应定律:V tBLs t E 51=∆∆=∆∆=ϕ ……2分所以在0--5s 时间内电路中产生的焦耳热为:21Q Q Q +=J t R E Q 25121== J t RE Q 502212== 所以 J Q 75= ……4分4.(1)棒匀速下滑,有Mg IBl = ①(2分) 回路中的电流r R BlvI +=1 ②(2分)将R=3r 代入棒下滑的速率224l B Mgrv =③(2分)金属板间的电压1IR U = ④(1分) 带电微粒在板间匀速运动,有d Uqmg = ⑤(2分)联立解得带电微粒的质量Bld qMrm 3=⑥(2分)(2)导体棒沿导轨匀速下滑,回路电流保持不变,金属板间的电压 2'IR U = ⑦(2分) 电压增大使微粒射入后向上偏转,有mamg d U q=-'⑧(2分)2212at d = ⑨(1分)联立解得微粒在金属板间运动的时间g dt 3=⑩(2分)56.解:(1)根据楞次定律可以判断:1极板为正极板(2分)由题意知磁感应强度变化率K tB=∆∆ (1分)法拉第电磁感应定律可知: 感应电动势大小为 E ＝BS SK t t∆Φ∆==∆∆ (2分) 而:S ＝πr 2故两板间的电压U =E =πKr 2(1分)(2)如图所示,该离子在两板间作类平抛运动,设离子在两板间运动时间为t,则有: L = v 0t (1分)ma dU q=0(2分) 飞出两板时,竖直速度V y =at (1分) 故离子飞出两板时速度V =220y V v +=202)(0mdv L qU v + (2分) (3)若v =02v , 则cos θ=220=v v ,即θ=450 (1分) 设离子进入磁场后做匀速圆周运动的运动半径为R ,由牛顿第二定律有:Rm B q 21νν=(2分)要使电子不从磁场右边界离开,如图须有:R +Rcos450≤ D (2分)解得:()qDmv B 0112+≥(1分)7、解析:(1)设ab 到达圆弧底端时受到的支持力大小为N,ab 下滑机械能守恒,有:221mv mgR ⨯=……① 由牛顿第二定律: Rmv mg N 2=- ……②联立①②得: mg N 3= ……③由牛顿第三定律知:对轨道压力大小为mg N 3='……④(2)如图(2分)(如用文字表达,正确的照样给分。
如:d 到c,或d →c) (3)设cd 离开磁场时ab 在磁场中的速度v ab ,则cd 此时的速度为ab v 21,ab 、cd 组成的系统动量守恒,有:ab ab v m v m mv 213⨯+⨯=……⑤ ab 、cd 构成的闭合回路:由法拉第电磁感应定律:ab BLv E =……⑥闭合电路欧姆定律:rEI 2=……⑦ 安培力公式:BIL F ab =……⑧联立①④⑤⑥⑦得: rgRL B F ab 5222=……⑨Ib a cdBRMN PQ。
