计量型MSA-GRR报告
测量系统分析MSAGRR
有偏倚 无偏倚
基准值 19
测量系统的分析
测量系统的变差类型：
偏倚、重复性、再现性、稳定性、线性
测量系统特性可用下列方式来描述 ： 位置：稳定性、偏倚、线性。 宽度或范围：重复性、再现性。
20
位置和宽度
标准值
位置
位置
寬度 21
寬度
理想的测量系统
理想的测量系统在每次使用时：应只产生“正确”的测量 结果。每次测量结果总应该与一个标准值相符。一个能产 生理想测量结果的测量系统，应具有零方差、零偏倚和所 测的任何产品错误分类为零概率的统计特性。
3）将数据按时间顺序画在Xbar&R或Xbar&S控制图上。
27
结果分析—作图法
4）建立控制限并用标准控制图分析评价失控或不稳定 状态。
结果分析—数据法
除了正态控制图分析法，对稳定性没有特别的数据分析 或指数。
如果测量过程是稳定的，数据可以用于确定测量系统的 偏倚。
同样，测量的标准偏差可以用作测量系统重复性的近似 值。这可以与（生产）过程的标准偏差进行比较以决定 测量系统的重复性是否适于应用。
9
术语
测量：赋值给具体事物以表示他们之间的关系。而赋予的 值定义为测量值。
量具：任何用来获得测量结果的装置，经常用来特指用在 车间的装置，包括用来测量合格／不合格的装置。
测量系统： 用来对被测量特性赋值的操作、程序、量具、 设备、软件以及操作人员的集合。
10
测量系统的组成
测量 系统
人
22
IDEAL MEASUREMENT SYSTEM
真值
真值
23
测量系统所应具有的特性：
测量系统必须处于统计控制中，这意味着测量系统中的变
MSA-GRR数据自动生成工具(已经解密)
使用本表前请阅读可调储存格的批注，%R&R达到预期要求时立即复制数据， 选择粘贴数值的方式粘贴到新表。 参数规格下限 规格上限 数据结果 测量偏差 规格偏差 小数位
10.15 10.8
10.475 0.13 系数 系数
数
0.02
0.2
2
GR&R=
11.7%
量具重复性和再现性数据表
零件 评价人/试验 1 2. 3. 4. Average均值 5. Range极差 6. B 7. 8 9. Average均值 10. Range极差 11. C 12. 13. 14. Average均值 15. Range极差 16. Part Average Xbar/p零件均值 （Xp） A 1 1. 10.53 2. 10.53 3. 10.54 10.5333 0.0100 1. 10.53 2. 10.55 3. 10.55 10.5433 0.0200 1. 10.54 2. 10.55 3. 10.53 10.5400 0.0200 2 10.55 10.56 10.57 3 10.37 10.38 10.38 4 10.42 10.42 10.42 5 10.45 10.45 10.46 10.4533 0.0100 10.47 10.47 10.45 10.4633 0.0200 10.45 10.45 10.46 10.4533 0.0100 6 10.51 10.53 10.52 7 10.39 10.39 10.39 8 10.44 10.44 10.45 9 10.43 10.43 10.45 10 10.56 10.57 10.57 Average均值 10.465 10.470 10.475 10.470 .011 10.476 10.477 10.475 10.476 .012 10.474 10.476 10.473 10.474 .010
计数型及计量型分析
①
可重复测量计量型数 据Gage R&R
②
99%置信度 规格公差
③
Pg 12
计量型（连续数据）
步骤二: 结果判读
Gage R&R Study - ANOVA Method
Two-Way ANOVA Table With Interaction
Source
DF SS MS
%Tolerance
各项变异占规格公 差的百分比 ≦30% 合格
Number of Distinct Categories = 6
测量仪器的分辩率; 要求≧4
Pg 13
计量型（连续数据）
步骤二: 结果判读
Gage R&R (ANOVA) for MR
G age name: D ate of study :
%Study Var：用来比较测量误差与过程误差大小，用以判断
该量测系统可否用于过程控制的指标。
Pg 16
Pg 17
Pg 18
图形判读
X均值图：控制线从测量误差计算出来（测
量误差越小，控制线越窄）；
大多数点在控制线之外---表示满意操作员能 够区别不同部件。
厚度图：操作员测量所有部件的平均值
---操作员2读数较操作员1/3来的低； 每个操作员读取数据的波动幅度。
Reported by : T olerance: M isc:
Percent
Sample Range
Components of Variation 100
50
% Contribution %?S t u d y?Va r % Tolerance
0 Gage R&R
GRR(重复性和再现性)简单介绍
MSA中GRR（重复性和再现性）简单介绍在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证，一是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；二是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
测量系统的误差由稳定条件下运行的测量系统多次测量数据的统计特性：偏倚和方差来表征。
偏倚指测量数据相对于标准值的位置，包括测量系统的偏倚（Bias）、线性（Linearity）和稳定性（Stability）；而方差指测量数据的分散程度，也称为测量系统的R&R，包括测量系统的重复性（Repeatability）和再现性（Reproducibility）。
01 引言一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一。
测量系统的偏倚和线性由量具校准来确定。
测量系统的稳定性可由重复测量相同部件的同一质量特性的均值极差控制图来监控。
测量系统的重复性和再现性由Gage R&R研究来确定。
分析用的数据必须来自具有合适分辨率和测量系统误差的测量系统，否则，不管我们采用什么样的分析方法，最终都可能导致错误的分析结果。
在QS9000中，对测量系统的质量保证作出了相应的要求，要求企业有相关的程序来对测量系统的有效性进行验证。
02测量系统是用来对被测特性定量测量或定性评价的仪器或量具、标准、操作、方法、夹具、软件、人员、环境和假设的集合；用来获得测量结果的整个过程。
03表标准构成测量系统的主体元素之测量仪器必须经过校准至可追溯的标准国家标准←第一级标准(连接国家标准和私人公司、科研机构等)←第二级标准(从第一级标准传递到第二级标准)←工作标准(从第二级标准传递到工作标准)←量具04 术语4.1 分辨率：最小读数单位、测量分辨率、刻度限度或探测度。
MSA管理规定---计量型_计数型_复杂型_量化过度型等4种测量系统分析

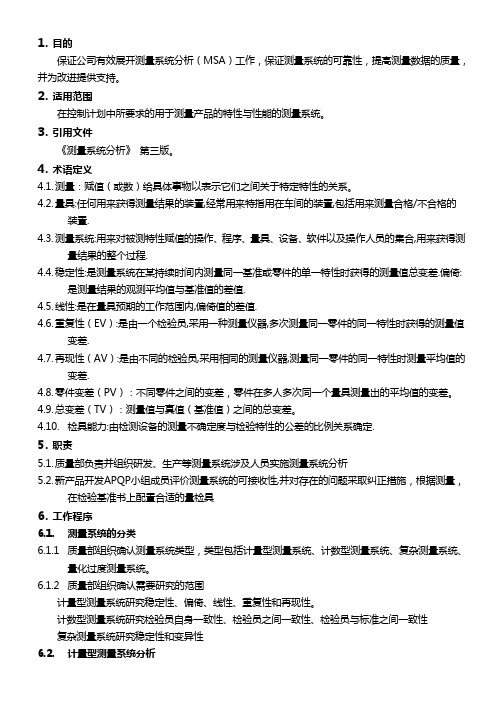

1.目的保证公司有效展开测量系统分析（MSA）工作，保证测量系统的可靠性，提高测量数据的质量，并为改进提供支持。
2.适用范围在控制计划中所要求的用于测量产品的特性与性能的测量系统。
3.引用文件《测量系统分析》第三版。
4.术语定义4.1.测量：赋值（或数）给具体事物以表示它们之间关于特定特性的关系。
4.2.量具:任何用来获得测量结果的装置,经常用来特指用在车间的装置,包括用来测量合格/不合格的装置.4.3.测量系统:用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合,用来获得测量结果的整个过程.4.4.稳定性:是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差.偏倚:是测量结果的观测平均值与基准值的差值.4.5.线性:是在量具预期的工作范围内,偏倚值的差值.4.6.重复性（EV）:是由一个检验员,采用一种测量仪器,多次测量同一零件的同一特性时获得的测量值变差.4.7.再现性（AV）:是由不同的检验员,采用相同的测量仪器,测量同一零件的同一特性时测量平均值的变差.4.8.零件变差（PV）：不同零件之间的变差，零件在多人多次同一个量具测量出的平均值的变差。
4.9.总变差（TV）：测量值与真值（基准值）之间的总变差。
4.10.检具能力:由检测设备的测量不确定度与检验特性的公差的比例关系确定.5.职责5.1.质量部负责并组织研发、生产等测量系统涉及人员实施测量系统分析5.2.新产品开发APQP小组成员评价测量系统的可接收性,并对存在的问题采取纠正措施，根据测量，在检验基准书上配置合适的量检具6.工作程序6.1.测量系统的分类6.1.1质量部组织确认测量系统类型，类型包括计量型测量系统、计数型测量系统、复杂测量系统、量化过度测量系统。
6.1.2质量部组织确认需要研究的范围计量型测量系统研究稳定性、偏倚、线性、重复性和再现性。
计数型测量系统研究检验员自身一致性、检验员之间一致性、检验员与标准之间一致性复杂测量系统研究稳定性和变异性6.2.计量型测量系统分析6.2.1仪器和人员的选择测量仪器必须是经过检定或校准合格，测量仪器分辨率的第一准则是能够分辨过程变差的10%。
MSA(计量型)
5
测量误差
Y=X+ε
Y: 测量值 X：真实值 ε ： 误差
造成测量误差的可能因素来自测量的各个方面， 可通过以下方面寻找误差的来源： 标准； 工件； 仪器； 程序和人； 环境
Amphenol Phoenix Hangzhou
Confidential,©2011
Mobile Consumer Products
Amphenol Phoenix Hangzhou
Confidential,©2011
Mobile Consumer Products
14
线性
线性(Linearity)： 在全部测量范围内，偏倚的变化量
量具1：线性有问题
Confidential,©2011
Amphenol Phoenix Hangzhou
要求： 散布误差满足要求（精确度）
重复性和再现性误差满足要求 研究时机：
测量仪器分辨力满足要求和测量系统稳定之后进行
Amphenol Phoenix Hangzhou
Confidential,©2011
Mobile Consumer Products
18
测量系统误差的来源
测量系统引起的误差
量具引起的误差
Amphenol Phoenix Hangzhou
Confidential,©2011
Mobile Consumer Products
20
重复性概念
重复性(Repeatability)：
同一个人员用同一个量具多次重复测量同一个产品质量特征，多次测量之 间的差异称为重复性变差，由于此种变差被认为主要是由于测量设备引起 的，所以也叫做设备变差（Equipment Variation），简称“EV“。
MAS--GRR
GR&R的解释及推理质量知识2009-03-25 10:35:31 阅读389 评论1 字号：大中小4.4 测量系统分析的方法在进行测量系统分析时，为最大限度的减少误导结果的可能性，应采取下列步骤：a) 被分析的测量系统应在检定（校准）有效期内；b) 测量者应明确测量系统的重要性且认真仔细的进行测量；c) 在进行GRR分析时，应按照随机顺序进行测量，以确保整个研究过程的任何变化为随机分布。
测量者不应知道正在被测量零件的编号，以避免可能的偏倚。
但组织进行测量系统分析的人员应该知道正在检查哪一个零件，并在《量具重复性和再现性数据表》或《计数型测量系统分析报告》中相应记录实测数据；d) 对计量型量具，读数应估计到尽可能精确的值，一般读数应取至最小刻度的一半；e) 对计数型量具，只读“接受”或“拒收”的结果；f) 每一位测量者都应采用相同的方法，包括所有步骤来获得读数；g) 在进行GRR分析时，测量结束后，组织进行测量系统分析的人员应根据《量具重复性和再现性数据表》中的数据进行计算，并将计算结果填入测量系统分析《量具重复性和再现性报告》中，以用来分析每个变差和整个测量系统的过程变差的百分比；h) 对于稳定性分析，应将所记录的数据按时间顺序画在Xbar-R控制图上，然后进行分析，判断其是否处于失控或不稳定状态；i) 对于计数型量具，组织进行测量系统分析的人员根据《计数性测量系统分析报告》，填写评价结果。
4.5 数据记录表格的填写方法在测量系统分析（MSA）的过程所用的记录表格样式可参照《测量系统分析》参考手册（第三版）所附的表格样表制定。
收集数据后的计算填写程序如下：（1）第1、2、3行中的最大值减去它们的最小值；把结果记入第5行。
在第6、7和8行，11、12和13行重复这一步骤，并将结果记录在第10和15行；（2）把填入第5、10和15行的数据变为正数；（3）将第5行的数据相加并除以零件数量，得到第一个操作者的测量平均极差Rbar。
MSA(R&R)(计量)
110.00 109.00
3 1.023 4 0.729 5 0.577
UC0L-XBA2R.574 1.772
LC0L-XBAR2.282110.010.457
0
2.114109.010.29
36.967
AV1: 1.818 AV2: 0.003
1U0CL-XB1A.1R60 1110..70200 11 1.160 1.710 1L2CL-XB1A.1R50 1019..70100
评价人 B
1 试验次
2 3
姓名: 陈喜军
1.00
2.00
109.00 109.50
110.00 110.00
109.50 109.50
3.00 109.00 109.50 109.50
4.00 110.00 110.00 111.00
零件
5.00
6.00
110.00 110.00
110.00 111.00
AND G=1)
5
6
2.480 2.670
2.150 2.400 2.600
2.120 2.380 2.580
7 2.830
2.770
2.750
RBARBAR 0.40
4 G5
1.210 1.750 0.20
1.190 1.740
2.110 2.100
2.370 2.360
2.570 2.560
2.740 2.730
极差控制图
评价人 A
1.40
评价人 B
1.40
1.20
1.20
1.00 0.80 0.60 0.40 0.20 0.00
XBARp UCL-R LCL-R RBAR
计量型(重复性和再现性研究GRR)—千分尺NDG-002
2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918 2.918
评价人A
评价人BΒιβλιοθήκη 评价人C2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921 2.921
MSA研究（标准均值和极差法）：量具重复性和再现性数据表
评价人/ 试验#
1. A 2. 3. 4. 5. 6. B 7. 8. 9. 10. 11. C 12. 13. 1 2 3
1/3
零 件 1 2.752 2.752 2.753 2 2.826 2.827 2.827
2.827 0.001
平均值 6 7 3.159 3.157 3.157
重复性—设备变差（EV）
3/3 量具名称： 千分尺(0-25) 量具号： NDG-002 量具类型： 长度类 XDIFF = 0.0008 日期： 2007.7.3 操作者：
李凤如、黄亚蓝、严文强
Rp = % 总 变 差 （TV）
0.4908
%EV = 100 ( EV/TV ) EV = R× 1 K . = 0.0008
MSA分析关键
14.
均值 3.847
15.
极差 0.010
零件均值 XP
3.839
2 3.880 3.870 3.870 3.873 0.010 3.880 3.860 3.870 3.870 0.020 3.870 3.860 3.870 3.867 0.010
3.870
3 4.020 4.010 4.000 4.010 0.020 4.020 4.020 4.000 4.013 0.020 4.010 4.010 4.000 4.007 0.010
解构第三层：
一．精确度（precision)=重复性 Repeatability+ 再现性 Reproducibility
二．准确度（Accuracy）=偏倚 Bias+稳定性Stability+线性 Linearity。
MSA的研究变差的指标其实就 是上面等号右边的这5个
重复性研究 Repeatability Study
编 6
3.980 3.990 3.980 3.983 0.010 3.980 3.980 3.980 3.980 0.000 3.990 3.990 3.980 3.987 0.010
号 7
3.920 3.940 3.930 3.930 0.020 3.920 3.930 3.930 3.927 0.010 3.920 3.930 3.930 3.927 0.010
l 不同的人，用同样的设备/方法/设 置，在相同的环境，测量同一个产 品所观察到的变差；主要研究人导 致的误差。
l 理解举例：接上面的例子，这时另 外一个营业员过来用同样的工具、 方法对同样的金饰称3次，发现和 第一个人测量的平均值比，此人的 测量平均值差异也很大，那么就是 说的再现性的问题。
