锅炉房电气
燃气锅炉房的电气设计浅析
燃气锅炉房的电气设计浅析燃气锅炉房的电气设计是燃气锅炉使用的重要一环，其合理性和稳定性对锅炉的运行和安全起着不可忽视的作用。
下面就对燃气锅炉房的电气设计进行浅析。
一、电气设计的要求1. 热电设备电气设计应按国家电气标准和设计规范进行，保证热电设备运行的安全和可靠性。
2. 设备应配备涉及保护、控制、信号和供电等电气设备，并要考虑到设备运行过程中的各种情况。
3. 电气设计应与热电设备的机械设计保持密切的联系，保证电气设备布局合理、安装方便，并考虑将来的维护。
1. 电源及馈线：燃气锅炉房应选取优质、安全、稳定的电源，经由真空干燥器、输入ACS等降压装置后转换成330V、220V、AC、24V DC等不同电压。
在馈线的选择上，应根据电气负载的特点确定电缆的规格和长度，保证热电设备的稳定供电。
2. 电气控制柜：燃气锅炉房的电气控制柜应设计成主要适用于中等及小型加热装置，方便操作和维护。
柜内设有自保护断路器、接触器、继电器、按键等电气元件，以满足设备运行的要求，并配有标志、指示灯等显示装置便于使用和查看。
3. 安全保护设备：燃气锅炉房应设有各种安全保护装置，如温度保护、超压保护、燃气泄漏检测、自动压力控制、防止火灾、配电箱安装、防爆电缆等，能有效隔离劣质的电源和各类干扰，依据方便使用和信号传输设备，根据LVD，EMC和M/E等标准制定相应的安全保护措施。
4. 管道和电气设备安装：燃气锅炉房的电气设备安装应按照GB50041《建筑电气设计规范》的要求进行，并应采用焊接、螺栓等合适的方式进行安装，菲娱国际同时应密切配合设备的机械布置，对于易造成电气干扰的电气设备之间，应设置适当的隔离间隔。
5. 可靠的接地保护措施：燃气锅炉房的接地保护考虑到安全和防电气干扰的因素，应按照GB50052《建筑接地设计规范》进行设计和实施。
三、设计的实施和检验1. 设计单位应按国家电气标准和设计规范的要求，编写电气设计院的技术标准，并将其作为设计文件的一部分。
电锅炉房的电气设计
电锅炉房的电气设计摘要：电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。
利用它可以将电网夜间低谷电力用于加热水并保温储存，供白天使用或供热。
对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。
三电锅炉房的电气设计一般电锅炉房的电气设计包括电源设计、配电系统线路设计、热工检测系统设计及照明设计等。
照明设计与一般锅炉房设计相同，这里不作介绍。
主要对电源设计、电锅炉房的线路设计作一介绍。
1 电源设计（1）变压器台数及容量的选择对于较大容量电锅炉房的应专设变配电所。
为减少电能损耗、便于接线和节省投资，变配电所应邻近电锅炉房。
容量较小的电锅炉房可由原有的公用变电所供电。
专用变压器容量或由公用变电所提供的容量应满足电锅炉、蓄热水泵、循环水泵、补水泵等设备的总用电量要求，并应考虑10％-20％的富裕量。
多台电锅炉可共用一台变压器,但不允许多台变压器供一台电锅炉。
如电锅炉房设置两台700KW电锅炉，则应配置两台800KW变压器。
（2）变配电所低压配电柜配电开关及线路要求变配电所低压配电柜配电开关及线路应与电锅炉房的用电负荷容量相匹配。
如有两台700KW电锅炉，变配电所低压配电柜应设置两个1500A的低压断路器和两条配电线路引至电锅炉房。
配电线路可采用带N线和PE线的五芯电缆，如变配电所邻近电锅炉房，可采用封闭式母线槽。
如蓄热水泵、循环水泵、补水泵等附属设备单设控制箱，但用电量与电锅炉相比很小，供电电源线路可由电锅炉控制柜引接。
2 电锅炉房的线路设计电锅炉房的线路包括电力线路和热工检测信号和控制线路。
（1）电力线路设计电锅炉控制柜至电锅炉电加热管的电力线路一般采用四芯YJV 交联聚氯乙烯铜芯电缆或四根BV铜芯塑料电线，其中一根为PE线。
电缆规格及根数见表2。
电缆或电线敷设方式一般采用穿钢管埋地敷设，也可采用电缆桥架敷设或地沟敷设。
（2）热工检测信号和控制线路热工检测信号线路包括温度、压力和水位检测线路，分别由装在电锅炉本体上的温度、压力和水位传感器接到电锅炉控制柜中的电脑控制器上。
锅炉房热工检测与控制电气设计
锅炉房热工检测与控制电气设计【1】一般规定1、本章适用于下列范围内，民用蒸汽锅炉房和住宅小区集中供热热水锅炉房的热工检测与控制：（1）额定蒸发量为1～20t/h、额定出口蒸汽压力为0.1～2.5MPa 表压、额定出口温度小于或等于250℃的燃煤蒸汽锅炉；（2）额定出力为0.7～58MW、额定出口水压为0.1～2.5MPa表压、额定出口水温小于或等于180℃的燃煤热水锅炉。
2、锅炉房仪表检测项目应与报警、计算机监视或各种形式巡检装置的检测项目综合考虑。
3、在满足安全、经济运行要求的前提下，检测仪表宜精简。
4、指示仪表的设置应符合下列规定：（1）反映锅炉及工艺管道系统，在正常工况下安全、经济运行的主参数和需要经常监视的一般参数，应设指示仪表（包括就地仪表）；（2）已由计算机进行监视的一般参数，不再设置指示仪表；（3）一般同类型参数（如烟道、风道压力）当未采用计算机监测时，宜采用多点切换测量。
5、记录仪表的设置应符合下列规定：（1）反映锅炉及管道系统安全、经济运行状况并在事故时进行分析的主要参数；（2）用以进行经济分析或核算的重要参数；（3）用于经济核算的流量参数应设积算器，当用计算机对流量参数进行积算时，可不设置积算器。
6、仪表精度等级选取应符合下列规定：（1）主要参数指示仪表1级、记录仪表0.5级；（2）经济考核仪表0.5级；（3）一般参数指示仪表1.5级、就地指示仪表1.5～2.5级。
【2】自动化仪表的选择1、温度仪表的选择应符合下列规定：（1）就地式温度仪表选用双金属温度计，其刻度盘直径宜大于或等于100mm。
（2）压力式温度计经常指示的工作温度，应选在仪表量程范围的1/3～3/4之间，温度计量程上限值的选择应大于被测介质可能达到的最高动态温度值。
（3）测量炉膛温度与烟气温度应选用热电偶。
（4）测量蒸汽温度与热水温度应选用热电阻。
（5）测量元件的保护管，应按被测介质的工作温度、压力与管径选择，套管插入介质的有效深度（从管道内壁算起）应符合下列要求：1）对于主蒸汽介质，当管道公称通径DN≤250mm时，有效深度为100mm；2）对于管道外径D0≤500mm的蒸汽、液体介质有效深度约为管道外径的1/2；对于管道外径Do500mm的蒸汽、液体介质，有效深度为300mm；3）对于烟气、风介质有效深度为烟风道（管道）外径的1/3～1/2。
锅炉房对电气专业有何要求.doc
锅炉房对电气专业有何要求
锅炉房对电气专业要求：
（1）锅炉房内应设置防爆、防水灯具。
要求在锅炉操作间内有足够照度。
尤其在压力表和水位计等重要读数位置更应设专用照明，避免操作人员失误：
（2）在燃煤锅炉及其附属设备刚启动时，往往因多种因素而引起其设备电机的启动电流超过正常值范围，无法启动设备〔或造成空气开关等烧坏）。
所以，应配合运转人员采取措施降低电机的启动电流，使设备正常运转。
（3）为了适应燃油燃气锅炉的自动化控制，每台锅炉宜配备相应的控制柜。
燃煤锅沪的控制柜〔或盘）宜设置在操作人员监视范围之内的位置，可随时观察锅炉及其附属设备的运转情况。
（4）对输送煤气、液化石油气等燃料管道（指金属管材）应设静电接地装置，当锅炉房设有防雷和电气系统接地保护网时，可与其相连接，否则应设静电接地系统。
（5）对燃气锅炉的放散管，其顶部应安装避雷针。
（6）凡对控制和监视锅炉水位、压力、憔气漏气报警等的仪表装置均应保证其灵敏度，确保仪农的质量和必要的检测与校验手段。
（7）在施工中应对电气材料（包括动力、照明、自动化仪表系统）严格把关。
以保证运行安全可靠，尤其对燃气锅炉房，往往电气专业出现短路或其他事故会带来严重的后果。

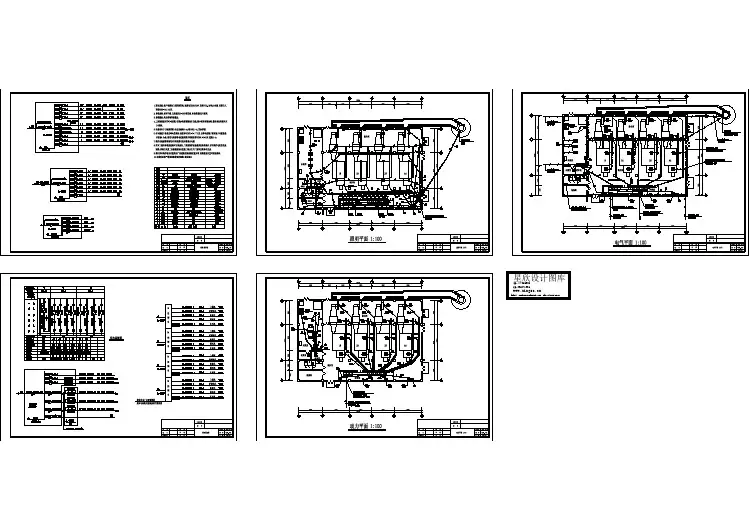

4X4T锅炉房电气设计图纸
燃气锅炉房的电气设计浅析
燃气锅炉房的电气设计浅析燃气锅炉是工业、居民和商业领域常用的一种供暖设备，而燃气锅炉房的电气设计对于其安全运行和正常使用非常重要。
在燃气锅炉房的电气设计中，需要考虑供电系统。
一般来说，燃气锅炉房的供电应使用专用线路，并与主楼的配电系统进行独立隔离。
为了保证供电的稳定性和可靠性，供电线路应选用合适的导线截面，并设置漏电保护装置、过载保护开关和短路保护器等设备。
燃气锅炉房的电气设计还需要考虑照明系统。
照明系统应根据燃气锅炉房的实际需要，合理设置照明灯具，以确保燃气锅炉房内的工作环境明亮、清晰。
在灯具的选择上，应考虑到防爆、防水等特殊要求，并设置应急照明装置以应对断电等突发情况。
自动控制系统也是燃气锅炉房电气设计的重要部分。
自动控制系统包括温度、压力、流量等监测仪表和控制设备。
这些设备一般需要接入主控系统，实现对燃气锅炉的自动控制和监测。
为了保证自动控制系统的稳定性，应根据需要设置电缆穿管和接地装置，防止干扰和电磁波影响。
在燃气锅炉房的电气设计中，还需要考虑防雷、防火和防爆等特殊要求。
针对这些要求，应合理设置避雷装置、防火墙、防爆电器和排风系统等。
避雷装置应连接到地网，并与燃气锅炉房内的设备和线路有效接地。
在燃气锅炉房的电气设计过程中，还需要按照相关的国家标准和规范进行设计。
国家标准中通常包含了燃气锅炉房电气设计的基本要求和规定，设计人员应仔细研究并遵守这些标准，确保设计的合理性和安全性。
燃气锅炉房的电气设计是确保设备安全运行和正常使用的关键环节。
设计人员应全面考虑供电系统、照明系统、自动控制系统、防雷、防火和防爆等要求，并根据国家标准进行设计，以保证燃气锅炉房的电气系统安全稳定地运行。
锅炉房电气安全操作规程
锅炉房电气安全操作规程《锅炉房电气安全操作规程》一、总则1. 为了保障锅炉房电气设备的安全运行，预防事故发生，特制定本规程。
2. 本规程适用于所有从事锅炉房电气设备操作的人员，包括维修、保养、检修和操作人员。
3. 操作人员应严格按照本规程的要求进行操作，确保锅炉房电气设备的安全运行。
二、操作要求1. 操作人员应在正规的操作培训之后，持证上岗，严禁没有经过培训的人员进行操作。
2. 操作人员在操作电气设备时，必须穿戴好符合安全要求的劳保用品，包括绝缘手套、绝缘鞋、绝缘帽等。
3. 在操作锅炉房电气设备时，必须按照标识要求、操作规程和安全操作规程进行操作，严禁漏操作、乱操作。
4. 在操作高压电气设备时，应严格遵守相关的安全操作规程，确保电气设备的安全运行。
5. 禁止在未经允许的情况下擅自拆卸、改变电气设备的电气连接线路和接线。
三、检修维护1. 对于锅炉房电气设备的检修维护，必须由经过专业培训的维修人员进行，严禁非专业人员进行检修。
2. 在进行电气设备维护时，必须先切断电源、拉下开关，并使用绝缘工具和劳保用品进行操作。
3. 在进行维护作业之前，必须进行安全检查，确保电气设备处于安全状态。
4. 维护人员必须按照相关标识和说明书要求进行维护，严禁违规操作。
四、事故处理1. 对于发生的电气设备事故，必须立即停止操作，切断电源，并及时向相关责任人汇报。
2. 在处理电气设备事故时，必须按照应急预案要求进行处理，确保不会导致更大的危害。
3. 事故处理结束后，必须进行事故分析和原因查找，总结经验，完善安全操作规程。
以上就是《锅炉房电气安全操作规程》的相关内容，希望所有从事锅炉房电气设备操作的人员严格遵守，确保锅炉房电气设备的安全运行。
某 4t锅炉房电气全套图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算表达式 32.17 36.36 27.88 4.60 2.00 2.00 32.56 21.78 14.96 1.00 4.00 67.67 67.67 43.56 43.56 29.92 29.92 2.00 2.00 8.00 8.00 13.33 14.84 5.96 24.50 9.00 3.00 14 29.32 32.76 31.67 8.75 8.54 20.00 17.50 8.20 17.07 3.50 24.00 66.40 15.60 37.00 17.50 3.00 6.00 4.00 5.00 2.00 1.00 356.00 47.10 11.10 13.50 6.00 56.90
WilliamSheet
序号 1
计算部位 地下一层动力
图
2
规格类别 桥架300*100 管内电缆YJV-4*240 桥架电缆YJV-4*240 SC150（埋地） 刚性防水套管SC150 电缆终端头240 桥架电缆NH-YJV-4*16 管内电缆NH-YJV-4*16 SC50明设 金属软管DN50 电缆终端头16 桥架电缆NH-YJV-3*120+1*70 桥架电缆NH-YJV-3*50 管内电缆NH-YJV-3*120+1*70 管内电缆NH-YJV-3*50 SC100明设 SC80明设 金属软管DN100 金属软管DN80 电缆终端头100 电缆终端头80 桥架电缆NH-KVV-2*1.5 管内电缆NH-KVV-2*1.5 SC15明设 SC15暗设 墙体剔槽15 金属软管15 无端子外部接线1.5 桥架电缆NH-KVV-4*1.5 管内电缆NH-KVV-4*1.5 桥架电缆NH-YJV5*4 管内电缆NH-YJV5*4 SC25明设 无端子外部接线4 管内电缆NH-YJV4*2.5 SC20明设 SC20暗设 金属软管20 无端子外部接线2.5 BV2.5(管内） SC20(明设） BV1.5(管内） SC15(明设） 地下一层照明、插座 单管荧光灯（带不燃材料防护罩） 双管荧光灯带不燃材料防护罩） 单相五孔插座 安全防水型单相五孔插座 双联开关 三联防水开关 BV2.5(管内） SC15(埋设） 墙体剔槽15 金属软管15 无端子外部接线2.5 SC15(明设）
单位
Page 1
WilliamSheet
3
地下一层弱电
避雷 4 一层动力
5
一层照明
BV4(管内） 127.20 SC20(埋设） 42.40 墙体剔槽20 4.80 无端子外部接线4 6.00 CT200*100 5.84 NH-RVVP-2*1.0（桥架内） 4.60 NH-RVVP-2*1.0（管内） 4.80 NH-BVR2*2.5（桥架内） 4.60 NH-BVR2*2.5（管内） 4.80 SC20（明设） 2.00 SC20(暗设） 2.80 墙体剔槽20 2.80 报警器 1.00 NH-RVS-4*2.5（管内） 28.74 SC25（明设） 23.54 镀锌扁钢40*4（明设） 59.09 MEB箱 1.00 桥架200*100 24.65 管内电缆YJV-4*25 18.96 SC100埋地 4.60 SC100（明设） 6.90 终端头25 1.00 刚性防水套管100 2.00 穿楼板套管100 1.00 桥架电缆YJV-5*10 11.04 管内电缆YJV-5*10 6.72 SC40(明设） 1.35 SC40(暗设） 3.70 墙体剔槽40 3.70 终端头10 2.00 桥架电缆YJV-5*4 27.94 管内电缆YJV-5*4 43.90 SC25(明设） 26.63 SC25(暗设） 11.40 墙体剔槽25 11.40 无端子外部接线4 40.00 桥架电缆YJV-5*2.5 22.47 管内电缆YJV-5*2.5 6.36 无端子外部接线2.5 70.00 BV2.5（桥架） 970.14 BV2.5（管内） 535.53 SC15(明设） 31.65 SC20(明设） 66.72 金属软管20 3.00 低压流体镀锌焊接钢管20(明设） 27.82 SC20(暗设） 15.60 墙体剔槽20 15.60 就地控制按钮 4.00 就地控制按钮（防爆型） 2.00 BV4（管内） 635.32 SC20(埋设） 124.67 SC20（明设） 8.40 钢质（耐火）波纹管（外刷防火涂料）20 35.30 高亮度LED应急灯8W 5.00 高亮度LED出口标志灯3W 5.00 高亮度LED疏散指示灯3W 1.00
Page 3
WilliamSheet
Φ 10镀锌圆钢（暗设） 引下线 Φ 16镀锌圆钢接闪杆 测试点 MEB箱 LEB箱
180.6பைடு நூலகம் 373.80 3.00 4.00 1=1.00 1=1.00
Page 4
679.04 152.35 28.80 62.90 2.00 6.00 1.00 2.00 3.00 4.00 52.89 10.00 2.00 29.31 8.00 2.00 1.00 1.00 3.00 22.97 20.40 14.00 1.00 40.07 7.00 5.00 6.81 7.98 1.00 9.20 2.30 16.70 4.00 4.60 2.00 4.14 13.31 9.17 14.40 1.00 2.00 2.00 46.44 52.88 26.44 1.00 54 4.00 1.50 248.00 42.08 290.08 290.08 168.18 258.60 2.45
Page 2
WilliamSheet
6
一层弱电
7
避雷
BV2.5（管内） SC15(埋设） 金属软管15 墙体剔槽15 双管荧光灯 节能灯 防水防尘灯 单联开关 t单联开关 双联开关 低压流体镀锌焊接钢管15(明设） 隔爆节能灯（LED)型1*35W 隔爆型双联开关 SC15(明设） 密闭防水型单管荧光灯1*28W 密闭防水型双管荧光灯2*28W 单管荧光灯1*28W 双管荧光灯2*28W 双联防水开关 SC20(明设） 墙体剔槽20 单相五孔插座 r单相五孔插座 低压流体镀锌焊接钢管20(明设） 隔爆型单相五孔插座 安全防水型单相五孔插座 SC20(暗设） NH-YJV4*2.5（管内） 金属软管20 SC25(埋地） SYWV-75-9(管内） RVB2*0.5(管内） 刚性防水套管25 SC100(埋地） 刚性防水套管100 SYWV-75-5(管内） PVC20 Cat.6UTP(管内） PVC15 电视插座 电话插座 数据信息插座 RVS2*1 NH-BV2*2.5 低压流体镀锌焊接钢管20(明设） 报警器 单输入单输出控制模块（隔爆型） 可燃气体探测器 SC25（暗设） SC20（暗设） SC20（明设） RVVP-4*1.5（管内） RVVP-2*1.5（管内） 镀锌扁钢-40*4（明设） 镀锌扁钢-40*4（埋设） 镀锌扁钢-25*4（埋设）
