锅炉房的电气通风防火设计方案正式样本
燃气锅炉房的电气防爆及通风要求.docx
1燃气锅炉房防爆设计《锅炉房设计规范》(GB50041-2020)第：L5.2.2条燃油、燃气锅炉房的锅炉间燃气调压间、燃油泵房、煤粉制备间、碎煤机间和运煤走廊等有爆炸危险场所的等级划分，应符合现行国家标准《爆炸危险环境电力装置设计规范》GB50058的有关规定：燃气锅炉房的锅炉间燃气调压间屈于爆炸危险区域。
“燃气锅炉房安全出口应急疏散指示灯”接近其上方或偏上方等爆炸危险区域应设计为防爆型。
《爆炸危险环境电力装置设计规范》(GB 50058-2014)第3.2.2符合下列条件之一时，可划为非爆炸危险区域：1、没有释放源且不可能有可燃物质侵人的区域；2、可燃物质可能出现的最高浓度不超过爆炸下限值的10%;3、在生产过程中使用明火的设备附近,或炽热部件的表面温度超过区域内可燃物质引燃温度的设备附近；4、在生产装置区外,露天或开敞设置的输送可燃物质的架空管道地带，但其阀门处按具体情况确定。
依据3项：燃气锅炉房可划分为非爆炸危险区域。
燃气有可能泄漏，当浓度超过爆炸极限下限的10%,锅炉间屋顶附近区域是天然气存积区域，照明灯具及开关选用防爆型。
可燃气体泄漏浓度超过爆炸极限下限的25%,燃气泄漏报警仪发出声光报警信号及肩动事故排风机，当泄漏浓度达到爆炸极限下限的50%, 还立即关闭天然气源进气总管的总进气电磁阀，锅炉间屋顶附近照明灯具及开关、事故排风扇选用防爆型。
燃气锅炉房除了燃气调压向屈于爆炸危险区域并按《爆规》规定进行电气防爆设计之外，燃气锅炉间及其紧邻的控制室等附属房间等的电气设计应该按照非爆炸危险区域环境设计。
2燃气锅炉房用气安全措施《锅炉房设计规范》(GB50041-2020)13.3.2在引入锅炉房的室外燃气母管上,在安全和便于操作的地点应装设与锅炉房燃气浓度报警装置联动的紧急切断阀，阀后应装设气体压力表。
13.3.4燃气管道上应装设放散管、取样口和吹扫口，并应符合下列规定：1、其位置应能将管道与附件内的燃气或空气吹净；2、放散管可汇合成总管引至室外,其排出IJ应高出锅炉房屋脊2m以上,并应使放出的气体不致窜入邻近的建筑物和被通风装置吸入；3、密度比空气大的燃气放散，应采用高空或火炬排放,并应满足最小频率上风侧区域的安全和环境保护要求;当工厂有火炬放空系统时,宜将放散气体排入该系统中。
2024年锅炉房的电气通风防火设计方案

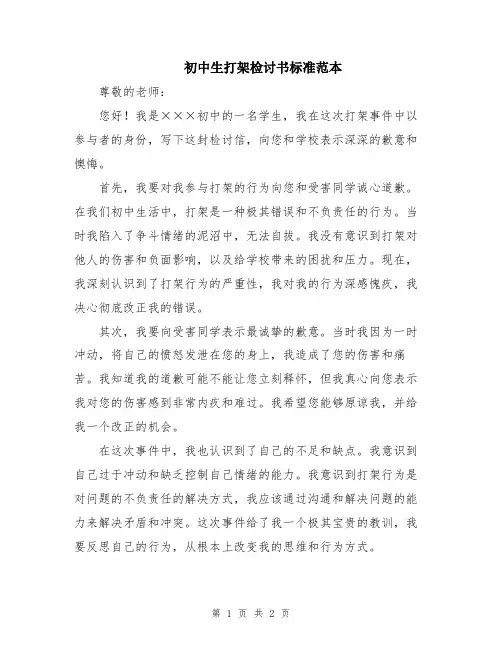

初中生打架检讨书标准范本尊敬的老师：您好！我是×××初中的一名学生，我在这次打架事件中以参与者的身份，写下这封检讨信，向您和学校表示深深的歉意和懊悔。
首先，我要对我参与打架的行为向您和受害同学诚心道歉。
在我们初中生活中，打架是一种极其错误和不负责任的行为。
当时我陷入了争斗情绪的泥沼中，无法自拔。
我没有意识到打架对他人的伤害和负面影响，以及给学校带来的困扰和压力。
现在，我深刻认识到了打架行为的严重性，我对我的行为深感愧疚，我决心彻底改正我的错误。
其次，我要向受害同学表示最诚挚的歉意。
当时我因为一时冲动，将自己的愤怒发泄在您的身上，我造成了您的伤害和痛苦。
我知道我的道歉可能不能让您立刻释怀，但我真心向您表示我对您的伤害感到非常内疚和难过。
我希望您能够原谅我，并给我一个改正的机会。
在这次事件中，我也认识到了自己的不足和缺点。
我意识到自己过于冲动和缺乏控制自己情绪的能力。
我意识到打架行为是对问题的不负责任的解决方式，我应该通过沟通和解决问题的能力来解决矛盾和冲突。
这次事件给了我一个极其宝贵的教训，我要反思自己的行为，从根本上改变我的思维和行为方式。
为了彻底改正我的错误，我决心从现在开始付诸行动。
我将努力控制自己的情绪，学会冷静地面对问题和冲突。
我会加强自己的沟通能力，用和平、理性的方式解决和处理问题。
我也会积极参加学校组织的各种活动和志愿者服务，希望能为学校和同学们做一点有益的贡献，来弥补我之前的错误行为所造成的损失。
最后，我再次向您、学校和所有受影响的人表示我最诚挚的歉意。
我会对我的错误负起全部责任，并通过自己的努力来弥补我的错误。
希望您能够给我一个改正的机会，并继续给予我教育的指导和帮助。
再次向您表示我最衷心的歉意和懊悔！此致敬礼×××（你的名字）。
2023年锅炉房的电气通风防火设计方案
2023年锅炉房的电气通风防火设计方案一、设计目标和背景随着现代工业的发展，锅炉房成为了许多企业的核心设施之一。
锅炉房的安全运行对于企业的生产和工作环境至关重要。
因此，我们在设计2023年锅炉房的电气通风防火系统时，必须确保其满足以下目标：1. 确保锅炉房的通风系统能够保证空气流通，保持良好的室内空气质量；2. 设计合理的电气系统，确保其安全、可靠地供电；3. 采取适当的防火措施，确保锅炉房的安全运行；4. 根据未来的需求和技术发展趋势，设计可持续发展的方案。
二、通风系统设计1. 系统布局：根据锅炉房的布局和空间特点，采用合理的通风系统布局，确保空气流通均匀，并考虑到可能存在的有害气体排放问题。
2. 设备选择：选择高效的通风设备，如风机和换气扇，以确保通风系统能够满足锅炉房的需要。
同时，考虑到节能和环保的要求，选择符合能效标准的设备。
3. 系统控制：设计合理的通风系统控制策略，可以根据锅炉房内的温度、湿度和有害气体浓度等参数来自动调节通风设备的运行状态，以保证室内空气质量。
4. 安全保护：通风系统应配备相应的安全保护装置，如温度和湿度传感器、烟雾探测器等，以便在发生异常情况时能及时报警并采取相应的措施。
三、电气系统设计1. 供电系统：设计合理的电气供电系统，确保供电稳定和可靠。
为了满足未来的需求，可以考虑采用多回路供电系统，并设置备用电源，以防止供电中断。
2. 线路布置：合理布置电气设备和线路，确保其安全可靠，并便于维护。
适当的隔离和标识电气设备和线路，以方便操作和维修。
3. 漏电保护：为了保证人身安全和设备的正常运行，应在电气系统中设置漏电保护装置，以及过载和短路保护装置。
4. 接地系统：为了确保电气设备的安全运行，必须建立可靠的接地系统。
接地系统应符合相关标准和规范，并定期进行检测和维护。
四、防火设计1. 材料选择：在锅炉房的电气设计中，必须选择符合防火要求的材料。
例如，使用阻燃电缆和 PVC 管道等。
燃气锅炉房电气消防设计分析
燃气锅炉房电气消防设计分析摘要：燃气锅炉房是一个重要的能源供应设施，为工业和居民提供热水、供暖等服务。
然而，由于燃气锅炉房内存在着大量的燃气和电气设备，一旦发生火灾事故，将会带来严重的人员伤亡和财产损失。
因此，燃气锅炉房的电气消防设计分析至关重要。
关键词：燃气锅炉房；电气消防；设计方案引言随着城市化的进程和人们对舒适生活的追求，燃气锅炉房的需求逐渐增加。
燃气锅炉房作为一个重要的能源供应设施，不仅能够满足工业和居民的供暖、热水等需求，还具有高效、节能的特点，受到广泛的应用。
然而，燃气锅炉房的运行过程中存在着一定的安全风险，特别是在电气方面。
为了确保燃气锅炉房的安全运行，电气消防设计成为非常重要的一环。
通过对燃气锅炉房的电气消防设计的分析，可以有效预防火灾事故的发生，保障燃气锅炉房的安全运行。
一、燃气锅炉房电气消防设计（一）消防配电设计为确保燃气锅炉房的电气消防供电可靠性，需要采取一系列措施，包括设置专用电力线路、选择适当的室内配电箱、降低输出功率、使用消防系统末端的配电柜进行开关切换，以及配置具备主备电源自动切换功能的配电箱。
首先，为了确保燃气锅炉房电气消防供电的稳定性和安全性，应设置专用电力线路。
这样可以避免其他设备的过载或干扰对消防供电造成影响。
专用电力线路应单独敷设，并符合相关电气规范和标准的要求。
其次，选择适当的室内配电箱也是确保电气消防供电可靠性的重要措施之一。
室内配电箱应选择具有良好的负载承载能力和短路保护功能的设备。
同时，还应考虑电气消防设备的额定功率和电流，以确保室内配电箱的输出功率满足消防设备的需求。
为了进一步降低输出功率，可以在室内配电箱中配置功率调节装置。
功率调节装置可以根据消防设备的负载需求和电网的供电能力，合理控制输出功率，以减少电气系统的过载和损坏风险。
此外，在消防系统的末端可以设置配电柜进行开关切换。
通过配电柜的开关切换功能，可以实现对消防设备和电源的灵活控制，提高电气消防供电的可靠性和灵活性。
锅炉房的电气通风防火设计方案详细版
文件编号：GD/FS-7703（解决方案范本系列）锅炉房的电气通风防火设计方案详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________锅炉房的电气通风防火设计方案详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
锅炉的供电负荷级别和供电方式，应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素，按照现行《供配电系统设计规范》的有关规定执行。
电气线路采用穿金屑管布线，并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。
燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。
燃气锅炉房应当设置可燃气体浓度探测器，并与锅炉燃烧器上的燃气速断阀联动，以便在紧急情况下自动切断燃气来源。
燃气调压间等有爆炸危险的房间，应有不少于3 次／h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于8 次／h 换气量的事故通风装置。
通风装置应防爆。
燃油泵房应有10 次／h 换气量的机械通风装置，油箱间应有6 次／h 换气量的机械通风装置，燃油泵房、油箱间的通风装置应防爆。
设在建筑内的燃气锅炉房，应有不少于3 次／h 换气量。
锅炉房的电气通风防火设计方案
锅炉房的电气通风防火设计方案一、引言锅炉房是一个重要的能源设备区域，其中涉及到的电气设备和通风系统是其正常运行的关键。
为了确保锅炉房的安全和高效运行，必须设计一个有效的电气通风防火方案。
本文将详细介绍锅炉房的电气通风防火设计方案。
二、电气设备布置1.电气设备应按照国家相关标准和规范进行布置。
2.电气设备应设在防火墙以及可靠的电气隔离间内，以防火墙和电气设备之间的热量和火焰传播。
3.电气设备的安装应注意与锅炉房的通风系统的关系，避免阻碍通风系统的正常运行。
三、电气设备的防火措施1.电气设备应使用防火材料进行封装，防止火焰和热量对电气设备的直接灼烧。
2.电气设备应使用防火阀进行隔离，将火焰和热量隔离在防火阀后进行控制。
3.电气设备应使用防火涂料进行涂抹，增加其防火性能。
四、通风系统设计1.通风系统应按照锅炉房的实际需求进行设计，并符合国家相关通风规范。
2.通风系统应设置足够的入口和出口口，保证锅炉房的通风换气效果。
3.通风系统应设置可调节的通风口，以满足不同时期的通风需求。
五、通风系统的防火措施1.通风系统应设置防火墙，将通风系统与锅炉房内的火焰和热量隔离开来，以防止火灾蔓延。
2.通风系统应设置防火盖板，当火灾发生时可以关闭防火盖板以阻止火焰和热量进入通风系统。
3.通风系统应设置防火阀，当火灾发生时可以关闭防火阀以阻止火焰和热量进入通风系统。
六、应急照明和报警系统设计1.锅炉房内应设置应急照明系统，以确保在火灾发生时有足够的光源来进行疏散和救援。
2.锅炉房内应设置火灾报警系统，可以及时发出警报并通知相关人员进行紧急处理。
七、防火安全培训1.对锅炉房内的工作人员进行防火安全培训，提高其火灾防范意识和应急处理能力。
2.定期组织火灾应急演练，提高工作人员在火灾发生时的应急反应能力。
八、结论通过以上的电气通风防火设计方案，可以有效地确保锅炉房的电气设备和通风系统的安全和高效运行。
同时，还可以提高锅炉房内工作人员的防火意识和应急处理能力，减少火灾事故的发生。
锅炉房电气施工方案
锅炉房电气施工方案1. 引言锅炉房是工业生产过程中至关重要的设施之一，电气系统在锅炉房中起着关键的作用。
本文档旨在提供一份锅炉房电气施工方案，以确保电气系统的安全可靠运行。
2. 施工概述2.1 目标本施工方案的主要目标是确保锅炉房电气系统的正常运行，保证供电线路的安全可靠，减少故障发生的可能性，并提供必要的备份和保护措施。
2.2 地点锅炉房位于工业区A3栋，总面积为500平方米。
2.3 时间施工计划预计在2022年2月开始，并于同年4月完成。
3. 施工步骤3.1 供电系统设计与施工3.1.1 主电源接入锅炉房将与工业区的主电网相连。
主电源接入点位于锅炉房南侧墙面，设计两个进线，供主电源和备用电源使用。
进线应符合国家电气安全标准，并设置过载保护开关和漏电保护器。
3.1.2 配电箱设计与安装在锅炉房内，将安装一个配电箱，用于将主电源和备用电源分配给各个电气设备和系统。
配电箱应具备过载保护和漏电保护功能。
根据锅炉房的电气负荷计算，确定配电箱的额定电流和配电回路数量。
3.2 照明系统设计与施工3.2.1 照明需求分析根据锅炉房的使用要求和安全标准，确定照明系统的需求。
包括工作区域、紧急疏散通道、安全标识等区域的照明。
3.2.2 照明系统设计设计照明电路，选择适当的照明设备和灯具，并将其布置在各个区域。
根据照明需求和电气负荷计算，确定每个照明回路的负荷。
为照明电路选择合适的电线规格和开关插座。
3.3 控制系统设计与施工3.3.1 控制需求分析锅炉房的控制系统应该能够实现对锅炉和其他相关设备的远程操控和监测。
3.3.2 控制系统设计根据控制需求，设计合适的控制系统，并与锅炉和其他设备进行连接。
控制系统应具备故障诊断、远程监测和自动控制等功能。
3.4 电气安全保护措施设计与施工3.4.1 过载保护设计并安装过载保护开关和熔断器，以防止电气设备因过载而损坏。
3.4.2 漏电保护在主电源进线处设立漏电保护器，以防止漏电导致安全事故的发生。
锅炉房土建、电气、供暖通风和给水排水设计
锅炉房土建设计15土建、电气、供暖通风和给水排水15．1土建15．1．1锅炉房的火灾危险性分类和耐火等级应符合下列规定：1锅炉间应属于丁类生产厂房，建筑不应低于二级耐火等级；当为燃煤锅炉间且锅炉的总蒸发量小于或等于4t／h或热水锅炉总额定热功率小于或等于2．8MW时，锅炉间建筑不应低于三级耐火等级；2油箱间、油泵间和重油加热器间应属于丙类生产厂房，其建筑均不应低于二级耐火等级；3燃气调压间及气瓶专用房间应属于甲类生产厂房，其建筑不应低于二级耐火等级。
15．1．2锅炉房的外墙、楼地面或屋面应有相应的防爆措施，并应有相当于锅炉间占地面积10％的泄压面积，泄压方向不得朝向人员聚集的场所、房间和人行通道，泄压处也不得与这些地方相邻。
地下锅炉房采用竖井泄爆方式时，竖井的净横断面积应满足泄压面积的要求。
15．1．3燃油、燃气锅炉房锅炉间与相邻的辅助间之间应设置防火隔墙，并应符合下列规定：1锅炉间与油箱间、油泵间和重油加热器间之间的防火隔墙，其耐火极限不应低于3．00h，隔墙上开设的门应为甲级防火门；2锅炉间与调压间之间的防火隔墙，其耐火极限不应低于3．00h；3锅炉间与其他辅助间之间的防火隔墙，其耐火极限不应低于2．00h，隔墙上开设的门应为甲级防火门。
15．1．4锅炉房和其他建筑物贴邻时，应采用防火墙与贴邻的建筑分隔。
15．1．5调压间的门窗应向外开启并不应直接通向锅炉间，地面应采用不产生火花地坪。
15．1．6锅炉房为多层布置时，锅炉基础与楼地面接缝处应采取适应沉降的措施。
15．1．7锅炉房应预留能通过设备最大搬运件的安装洞，安装洞可结合门窗洞或非承重墙处设置。
15．1．8钢筋混凝土烟囱和砖烟道的混凝土底板等内表面，其设计计算温度高于100℃的部位应有隔热措施。
15．1．9烟囱和烟道连接处应设置沉降缝。
15．1．10锅炉房的柱距、跨度和室内地坪至柱顶的高度，在满足工艺要求的前提下，宜符合现行国家标准《厂房建筑模数协调标准》GB／T50006的有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L4600
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编制：_______________
审核：_______________
单位：_______________
锅炉房的电气通风防火
设计方案正式样本
锅炉房的电气通风防火设计方案正
式样本
使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
锅炉的供电负荷级别和供电方式，应根据工艺要
求、锅炉容量、热负荷的重要性和环境特征等因素，
按照现行《供配电系统设计规范》的有关规定执行。
电气线路采用穿金屑管布线，并不宜沿锅炉热风道、
烟道、热水箱和其他载热体表面敷设。
燃气调压间、
油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机
间和运煤走廊等有爆炸和火灾危险场所的电气设计必
须符合现行《爆炸和火灾危险环境电力装置设计规
范》的有关规定。
燃气锅炉房应当设置可燃气体浓度
探测器，并与锅炉燃烧器上的燃气速断阀联动，以便
在紧急情况下自动切断燃气来源。
燃气调压间等有爆炸危险的房间，应有不少于 3 次／ h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于 8 次／ h 换气量的事故通风装置。
通风装置应防爆。
燃油泵房应有10 次／ h 换气量的机械通风装置，油箱间应有 6 次／ h 换气量的机械通风装置，燃油泵房、油箱间的通风装置应防爆。
设在建筑内的燃气锅炉房，应有不少于 3 次／ h 换气量。
燃气锅炉房通风换气装置应与可气体浓度探测装置联动控制。
当锅炉房设置在地下室时，应采取强制通风措施。
锅炉房自身的排烟系统不得跨越水平防火分区，应直接通向室外，通向室外处不得留有任何的孔洞或缝隙。
锅炉的供电负荷级别和供电方式，应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素，按照现行《供配电
系统设计规范》的有关规定执行。
电气线路采用穿金屑管布线，并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。
燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。
燃气锅炉房应当设置可燃气体浓度探测器，并与锅炉燃烧器上的燃气速断阀联动，以便在紧急情况下自
动切断燃气来源。
燃气调压间等有爆炸危险的房间，应有不少于 3 次／ h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于 8 次／ h 换气量的事故通风装置。
通风装置应防爆。
燃油泵房应有10 次／ h 换气量的机械通风装置，油箱间应有 6 次／ h 换气量的机械通风装置，燃油泵房、油箱间
的通风装置应防爆。
设在建筑内的燃气锅炉房，应有不少于 3 次／ h 换气量。
燃气锅炉房通风换气装置应与可气体浓度探测装置联动控制。
当锅炉房设置在地下室时，应采取强制通风措施。
锅炉房自身的排烟系统不得跨越水平防火分区，应直接通向室外，通向室外处不得留有任何的孔洞或缝隙。
锅炉的供电负荷级别和供电方式，应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素，按照现行《供配电系统设计规范》的有关规定执行。
电气线路采用穿金屑管布线，并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。
燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。
燃气锅炉房应当设置可燃气体浓度探测器，并与锅炉
燃烧器上的燃气速断阀联动，以便在紧急情况下自
动切断燃气来源。
燃气调压间等有爆炸危险的房间，应有不少于 3 次／ h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于 8 次／ h 换气量的事故通风装置。
通风装置应防爆。
燃油泵房应有10 次／ h 换气量的机械通风装置，油箱间应有 6 次／ h 换气量的机械通风装置，燃油泵房、油箱间的通风装置应防爆。
设在建筑内的燃气锅炉房，应有不少于 3 次／ h 换气量。
燃气锅炉房通风换气装置应与可气体浓度探测装置联动控制。
当锅炉房设置在地下室时，应采取强制通风措施。
锅炉房自身的排烟系统不得跨越水平防火分区，应直接通向室外，通向室外处不得留有任何的孔洞或缝隙。
