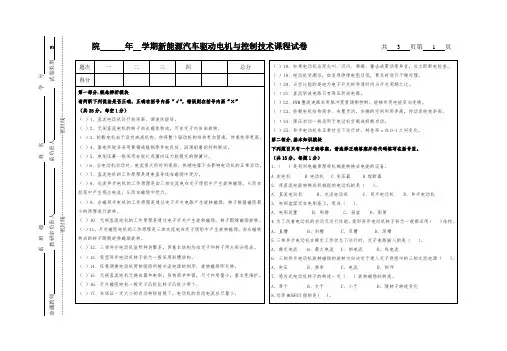

新能源汽车驱动电机与控制技术试卷及答案
院年学期新能源汽车驱动电机与控制技术课程试卷共 3 页第 1 页共 3 页第 2 页共 3 页第 3 页新能源汽车驱动电机与控制技术试卷（B）答案一、判断题√√√√√√√√×√×√√√√×√√√√×√√√√二、选择题1-5.B A A B A6-10. D C B A C11-15. D C D B C三、填空题1.开关磁阻电机；方波控制型同步电机；正弦波控制型同步电机；绕线式异步电机；鼠笼式异步电机；直流电机2.尺寸规格代号3. 光电编码器;旋转变压器；霍尔元件；无传感器4.水冷;油冷;强迫风冷;自然冷却四、应用题1. 处于制动时，根据车速和制动踏板等信号，整车控制器通过电机控制器逆变器来实现电机由电动模式转换为发电模式，且根据电机的运行速度来调节逆变器的输入电压以实现电机调压控制，此时电机同时提供制动力矩。
然后整车控制器经过内部滤波电路等来稳定蓄电池电压，并将制动能量回馈给高压蓄电池进行充电，同时整车控制器依据制动能量回收控制策略动态调节液压机械制动和电机制动来满足汽车制动的要求。
2.驱动电机可分为两大类，即有换向器电动机和无换向器电动机。
习惯上将有换向器的直流电动机简称为直流电机。
由于技术成熟、控制简单直流电机曾在电力驱动领域有着突出的地位。
实际上各类直流电机包括（串励、并励、他励和永磁直流电机）都曾在电动汽车上得到应用。
但其电刷和换向器需要经常维护，可靠性低，正在被交流无刷电机取代。
无换向器电机包括感应电机、永磁同步电机、永磁无刷直流电机、开关磁阻电机等。
无换向器电机在效率、功率密度、运行成本、可靠性等方面明显优于传统的直流电机因此在现代电动汽车中获得广泛应用。
新能源汽车结构与原理学习通课后章节答案期末考试题库2023年
新能源汽车结构与原理学习通课后章节答案期末考试题库2023年1.混合动力汽车高压动力电池大多数采用的冷却形式是( )参考答案:风冷2.新能源汽车通常采用高压警告标记和高压警告颜色两种形式进行高电压警告。
参考答案:对3.电流通过人体的心脏、肺部和中枢神经系统的危险性较大，特别是电流通过心脏时，危险性最大。
（）参考答案:对4.车载电源模块的作用参考答案:提供驱动电能###监测电源使用情况###控制充电机向蓄电池充电5.不带减速器式的轮毂电机转速约10000转每分钟参考答案:错6.使用钳形电流表检测电流时，应注意（）参考答案:以上都正确7.电动汽车火灾的分类，最准确的应该是（）参考答案:E类8.电流对人体的伤害有三种形式：电击、电伤和电磁场伤害，以及电击带来的二次伤害。
（）参考答案:对9.通常当人体接触到30 V以上的交流电，或60 V以上的直流电时，人体就有可能会发生触电事故。
（）参考答案:对10.纯电动汽车包括参考答案:电动叉车###电动运输车###电动巡逻车###电动公交车11.根据存在的时间分类，新能源汽车高电压系统的高电压主要存在的形式是（）参考答案:以上都是12.进行胸外按压时，以下做法错误的是（）参考答案:按压时，按压速度越快越好13.新能源汽车高压部件的导线和插接器的颜色没有特殊要求。
参考答案:错14.当电压高到一定值以后，会有相应的电流流过人体。
当大约（）mA的电流通过人体时，会产生肌肉收缩和疼痛感。
参考答案:5至10mA15.新能源汽车的高压部件主要集中（）在、以及几个位置。
参考答案:以上都是16.有人触电时，用干燥的竹竿或木棍将电线拨开。
（）参考答案:对17.当人体电阻一定时，作用于人体的电压越高，则流过人体的电流越小。
（）参考答案:错18.纯电动汽车包含哪些模块参考答案:车载电源模块###辅助系统模块###电力驱动模块19.以下属于对新能源汽车维修车间要求的是（）参考答案:以上都是20.纯电动汽车的特点参考答案:能源效率高###噪声低###维修方便21.纯电动汽车空调与暖风系统采用的方式有( )参考答案:高压电动压缩机###.PTC 电加热进风空气###高压电加热冷却液再循环22.动力电池输出的电压是直流高压。
新能源汽车结构与维修第2版习题答案任务6学习工作页题解
《新能源汽车结构与维修》学生学习工作页题解（参考）任务6 空调不制冷故障的诊断与维修一、空调系统结构与工作原理1.填空（1（2）PTC外界温度降低，PTC（3调速模块、（42.下图是比亚迪e6电动汽车空调系统组成框图，请在空白方框处填入部件名称。
答：部件名称如下图所示：3.下图是比亚迪e6汽车空调制冷原理图，请在“？”处填入相应名称，并说明比亚迪e6电动汽车空调制冷基本工作原理。
答：（1）名称如下图所示：（2）空调制冷基本工作原理：4.下图是空调涡旋式压缩机结构原理图，请在“？”处填入适当名称，说明其工作原理。
答：（1）名称如下图所示：（2）工作原理：5.下图是电动汽车空调变频器系统电路图，请在“？”处填入适当名称，说明其各电路工作原理。
答：（1）名称如下图所示：（2）电路工作原理：二、空调系统故障检测1. 分析比亚迪e6电动汽车无法制冷故障的可能原因。
答：故障的可能原因如下图所示：2. 请说明比亚迪e6电动汽车空调不制冷故障的外部直观检查方法步骤。
答：检查方法步骤如下：3.下图是汽车空调歧管压力表组结构图，请将图中序号零部件名称填入表中。
并说明检查空调制冷系统故障方法步骤。
答：（1）零部件名称如下表所示：（2）检查空调制冷系统故障方法步骤：4.请完善下面的端子电压、电阻检测表（拔下G51、G52连接器）。
答：如下表所示：5.请完善下面的端子电压、电阻检测表（插上G51、G52连接器）。
答：如下表所示：8.12 请完善下面的汽车空调故障码表。
6.下图是汽车空调PTC温度传感器电路图，请在“？”处填入适当名称。
并说明PTC 温度传感器故障（故障码B2A05）检测方法步骤。
答：（1）名称如下图所示：（2）故障检测方法步骤：7.下图是汽车空调电机驱动电路图，请在“？”处填入适当名称。
并说明电量不足，压缩机停止的故障（故障码B2A07）的检测方法步骤的问题。
答：（1）名称如下图所示：（2）故障检测方法步骤：三、空调系统维修1. 请说明维修电动汽车空调系统时的注意事项。
新能源汽车结构与原理智慧树知到答案章节测试2023年
项目一测试1.目前中国市场上在售的新能源汽车多是混合动力汽车和纯电动汽车。
（）A:对 B:错答案:A2.超级电容汽车能量密度低，很难满足整车需求，所以一般作为辅助蓄能器。
（） A:对 B:错答案:A3.混联式混合动力汽车是在并联式的基础上，再加入一个发电机，但它不具备传统的变速箱，通常采用一种所谓e cvt的行星齿轮结构的耦合单元替代了变速箱。
（） A:错 B:对答案:B4.《中国制造2025》把节能与新能源汽不列为重点发展的十人领域之，将汽车强国正式上升为国家战略。
（） A:错 B:对答案:B5.汽车产业的电动化、网联化、智能化、共享化，已成为汽车行业公认的未来趋势。
（） A:错 B:对答案:B6.（）是汽车行驶的主要执行机构。
A:电机驱动系统 B:车载能源系统 C:辅助系统答案:A7.燃料电池电动汽车，简称（）,又称燃料电池汽车,是一种用车载燃料电池装置产生的电力作为动力的汽车。
A:BEV B:PHEV C:SHEV D:CHEV 答案:D8.（）完成“234”战略规划 A:奇瑞公司 B:北汽新能源 C:众泰汽车公司 D:福田公司答案:B9.混合动力汽车因各个组成部件、布置方式和控制策略的不同，形成了多种分类形式。
按照动力系统的结构形式分类，混合动力汽车分为（）。
A:串联式混合动力电动汽车 B:并联式混合动力电动汽车 C:混联式混合动力电动汽车答案:ABC10.燃料电池电动汽车的特点有（） A:能量效率高 B:绿色环保 C:车辆的续驶里程长 D:部件布置灵活答案:ABCD项目二测试1.铅酸电池成本低且技术成熟，目前大约95％的四轮低速电动车都在使用铅酸电池。
（） A:对 B:错答案:A2.目前，车用锂电池正极主要选用磷酸铁锂和三元两种材料。
（） A:错 B:对答案:B3.分散式结构其优点是可以分散安装，通过总线进行连接与通信，采集的数据可以就近处理，精度有保证；缺点是灵活性差，修改起来麻烦。
新能源汽车电机及控制技术答案
新能源汽车电机及控制技术答案1. 简介新能源汽车（NEV）是指采用新型能源作为驱动能源的汽车，其中电动汽车（Electric Vehicle, EV）是其中的一种主要类型。
而新能源汽车电机及控制技术是指用于驱动电动汽车的电动机及相关控制系统的技术。
2. 电机技术2.1 电动机类型电动汽车主要使用的电机类型包括直流电动机（DC Motor）、异步电动机（Asynchronous Motor）和永磁同步电动机（Permanent Magnet Synchronous Motor, PMSM）等。
•直流电动机：直流电动机是最早应用于电动汽车的电机类型之一，特点是结构简单、转速范围广、控制方便，但效率较低。
•异步电动机：异步电动机通过电动机与电动机控制器之间的交流电流实现转动。
它具有体积小、重量轻、安全可靠等特点，适用于中小型电动汽车。
•永磁同步电动机：永磁同步电动机通过电磁场产生转矩，并且由于没有电枢电阻，具有较高的效率。
它适用于纯电动汽车。
2.2 电机控制技术电动汽车的电机控制技术是保证电机正常运行和提高汽车性能的关键。
主要包括电机转速控制、转矩控制和电机启动控制等。
•电机转速控制：电机转速控制是通过改变电动机输入电压或电流来调节电机的转速。
常用的转速控制方法有电极励磁、层次电极励磁和PWM控制等。
•转矩控制：转矩控制是调节电机输出转矩的控制方法。
通过控制电机输入电流和/或转子磁通来实现。
转矩控制主要用于电机加速、制动和保护等方面。
•电机启动控制：电机启动是指将电机从静止状态转变为运动状态的过程。
常用的启动控制方法有直接启动、星三角启动和变压器启动等。
3. 电机控制系统电机控制系统是指将电机与车辆的其他部件进行协调和控制的系统。
典型的电机控制系统包括电力电子转换器、电机控制器和车辆控制系统等。
3.1 电力电子转换器电力电子转换器是将电动汽车电池的直流电转换为电机需要的交流电的装置。
常用的电力电子转换器包括整流器、逆变器和换流器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《纯电动汽车结构及控制技术》章节习题及答案
第一章绪论
1、简述中国电动汽车发展所存在的问题。
第二章纯电动汽车的基本理论
1、什么是纯电动汽车？
2、纯电动汽车由哪些系统构成？
3、纯电动汽车驱动系统的布置形式有哪些？
4、纯电动汽车性能的主要评价指标有哪些？
第三章电动车用动力电池技术
填空题
1、纯电动汽车使用的动力电池可以分为、和三大类。
2、电池的性能指标主要有、、、、、
、、，根据电池种类不同，其性能指标也有差异。
3、电动汽车动力电池的电压分为、、、、等。
4、电动汽车电池的常规充电方法有、、。
问答题
1、什么是荷电状态SOC？
2、什么是比能量？是什么评价指标？
3、什么是能量密度？
第四章电池管理系统及控制技术
1、电池能量管理系统主要包括哪些功能？
2、电动汽车电池管理系统的温度采集方法有哪些？
3、电池热管理系统的功能有哪些？
4、动力电池的一致性指的是什么？
第五章电动车用驱动电机及控制技术
1、直流电机的励磁形式包括哪些？
2、什么是直流电动机的机械特性？
3、简述无刷直流电机的工作原理。
4、无刷直流电动机的控制技术有哪些？
5、异步电动机的调速控制方法主要有哪些？
第六章纯电动汽车辅助系统及控制技术
填空题
1、电动汽车的辅助系统与燃油汽车的辅助系统的区别是燃油汽车的辅助电源
由驱动的交流发电机充电，而电动汽车的辅助电源则由主电源通过来充电。
2、辅助系统电气化的原因是为了满足四个需求：
；；；。
3、车载充电机的拓扑结构有和两种类型。
4、是电动汽车所独有的，在减速制动(刹车或者下坡)时将车辆的部分动能转化为，转化的电能储存在储存装置中，如各种蓄电池、和，最终增加电动汽车的。
问答题
1、辅助直流-直流（DC-DC）转换器的功能是什么？
2、DC-DC变换器分为哪两种类型？两者有什么区别？
第七章纯电动汽车故障诊断与检修
1、简述电动汽车电路检修注意事项。
2、动力电池初始使用的注意事项有哪些？
答案：
第一章
1、
①技术方面与国外还有一定的差距，技术瓶颈有待突破。
②汽车研发重点方向不明确.
③发展电动汽车的配套设施不够完善.
④电能并不是一次能源,电动汽车的环保效益并不明显。
第二章
1、纯电动汽车EV (Electric Vehicle)是指利用动力电池作为储能动力源，通过电池向电机提供电能，驱动电机运转，从而推动汽车前进的一种新能源汽车。
2、纯电动汽车由车载电源、电池管理系统、驱动电动机、控制系统、车身及底盘和安全保护系统构成。
3、
①传统的驱动模式。
与传统汽车驱动系统的布置方式一致，带有变速器和离合器，只是将发动机换成电动机，属于改造型电动汽车。
②电动机-驱动桥组合式驱动模式。
③电动机-驱动桥整体式驱动模式。
④轮毂电机驱动模式。
4、
①车辆加速能力。
②续航里程。
③最高车速。
④最大爬坡度。
第三章
填空题
1、化学电池、物理电池、生物电池
2、电压、容量、内阻、能量、功率、输出效率、自放电率、使用寿命
3、端电压、开路电压、额定电压、放电电压、终止电压
4、恒流充电法、恒压充电法、阶段充电法
问答题
1、荷电状态(SOC)是电池在一定放电倍率下，剩余电量与相同条件下额定容量的比值。
反映电池容量的变化。
2、比能量是指电池单位质量所能输出的电能，单位是Wh/kg。
常用比能量来比较不同的电池系统。
电池的比能量是综合性指标，它反映了电池的质量水平。
电池的比能量影响电动汽车的整车质量和续驶里程，是评价电动汽车的动力电池是否满足预定的续驶里程的重要指标。
3、能量密度是指电池单位体积所能输出的电能，单位是Wh/L。
第四章
1、数据采集、电池状态计算、能量管理、安全管理、热管理、均衡控制、通信功能和人机接口。
2、热敏电阻采集法、热电偶采集法、集成温度传感器采集法
3、
①电池温度的准确测量和监控；
②电池组温度过高时的有效散热和通风；
③低温条件下的快速加热；
④有害气体产生时的有效通风；
⑤保证电池组温度场的均匀分布。
4、
电池一致性是指同一规格型号的单体电池组成电池组后，其电压、荷电量、容量及其衰退率、内阻及其变化率、寿命、温度影响、自放电率等参数存在一定的差别。
第五章
1、他励、自励、串励、积复励、差复励
2、直流电动机的机械特性是指在电源电压恒定、励磁调节电阻和电枢回路电阻不变的情况下，其转速与电磁转矩之间的关系，又称为转矩—转速特性。
3、无刷直流电动机利用电动机转子位置传感器输出信号控制电子换向线路来驱动逆变器的功率开关器件，使电枢绕组依次馈电，从而在定子上产生跳跃式的旋
转磁场，拖动电动机转子旋转。
随着电动机转子的转动，转子位置传感器又不断送出位置信号，以不断的改变电枢绕组的通电状态，使得在某一磁极下导体中的电流方向保持不变，这样电动机就旋转起来了。
4、PID控制技术、模糊控制技术、神经网络控制技术。
5、恒压频比开环控制（VVVF）、转差控制、矢量控制（VC）、直接转矩控制（DTC）
第六章
1、发动机DC-DC功率转换器
2、取消发动机的需要；结构合理的需要；提高性能的需要；节能的需要
3、单级变换结构两极变换结构
4、再生制动电能超级电容高速飞轮行驶里程
问答题
1、DC-DC变换器的主要功能是在车辆启动后将动力电池输入的高压电转变成抵压12V向蓄电池充电，以保证行车时低压用电设备正常工作。
2、DC-DC变换器分为非隔离DC-DC变换器和带隔离DC-DC变换器两种类型。
非隔离DC-DC变换器功能是将直流电变为另一固定电压或可调电压的直流电。
一般是指直接将直流电变为另一直流电，这种情况下输入与输出之间不隔离。
带隔离DC-DC变换器在直流变流电路中增加了交流环节。
在交流环节中通常采用变压器实现输入输出间的隔离，因此也称直-交-直电路。
第七章
1、
①禁止非专业人士对车辆电路部分进行检修，禁止用手接触动力电池的任何电极。
②检修电路时，断开断电开关。
③不能更换其它品牌充电机，否则可能损坏动力电池组。
④充电机、动力电机控制器内部有高压，禁止私自拆开对其进行检修。
⑤严禁擅自进行各种改装或擅自加装各种设备。
⑥在检修电路部分时，如需脱开或接上电器连接件时，必须确保关闭电源。
⑦更换保险丝或保险管时必须更换相同安培保险丝。
⑧更换动力电池、控制器、电机时，检查驱动电路各连接点是否有堵塞（松弛）、腐蚀、积灰等，如果有则须对其进行清理和紧固后再进行试车。
2、
①前四次充电时间最好不少于14小时。
②每次充完电后的行驶过程中，仪表有低电压报警时，应尽快充电，千万不要使新电池过放电。
