cr12mov热处理后硬度极限
cr12mov热处理后硬度极限
CR12MOV是一种优质的不锈钢材料，其在热处理后硬度极限
非常高。
这种钢材广泛应用于制造高精度模具、切削工具、针头、轴承等高要求的机械零部件。
CR12MOV钢材的硬度极限主要取决于热处理工艺。
热处理过
程中，首先需要进行退火处理，将钢材加热至800℃左右，保
温1-2小时，然后缓慢冷却至室温。
这样可以消除钢材内部的
应力，提高其塑性和韧性。
接下来进行淬火处理，将钢材加热至980℃左右，保温时间根
据钢材厚度而定，一般为30分钟左右。
然后迅速将钢材浸入
水中或油中进行淬火，使钢材迅速冷却，从而使其表面形成一层硬度很高的马氏体。
这样可以提高钢材的硬度和耐磨性。
最后进行回火处理，将钢材加热至250-350℃，保温1-2小时，然后冷却至室温。
这样可以消除淬火过程中产生的内部应力，提高钢材的韧性和抗拉强度。
经过以上三个步骤的处理，CR12MOV钢材的硬度极限可以达
到60-62HRC。
这个硬度值非常高，可以满足各种高要求的机
械零部件的制造需求。
同时，CR12MOV钢材还具有较好的耐
腐蚀性、耐磨性和韧性，是一种非常优秀的不锈钢材料。
总之，CR12MOV热处理后的硬度极限非常高，可以满足各种
高要求的机械零部件的制造需求。
如果您需要制造高精度模具、切削工具、针头、轴承等机械零部件，CR12MOV钢材是一个
非常优秀的选择。
cr12mov钢不同热处理条件下的硬度和金相组织分析
Cr12MoV钢不同热处理条件下的硬度和金相组织分析王丽君1,苗彬2,孟先新1(1.华北水利水电学院,郑州450011;2.河南省机械设计研究院,郑州450002)摘要:研究了Cr12MoV钢在不同温度淬火和回火后的硬度变化,并对不同热处理条件下的金相组织进展了分析。
关键词:Cr12MoV钢;热处理;硬度;金相组织Cr12MoV钢是广泛用于模具行业的冷作模具钢,具有高淬透性,截面为300～400mm2以下者可以完全淬透。
在300～400℃时仍可保持良好硬度和耐磨性,因此可用来制造断面较大、形状复杂、经受较大冲击负荷的各种模具和工具。
由于该钢中存在大量碳化物,且偏析严重,因此不同的热处理工艺对钢的性能有很大的影响[1]。
本文对Cr12MoV钢在不同热处理条件下的硬度和金相组织进展了分析,为业内人士提供参考。
1 实验条件(1)试样材料:Cr12MoV钢,碳化物偏析较严重。
(2)试样规格:试棒为<100mm×200mm,在试棒的R/2处截取金相试样15mm×15mm×20mm。
(3)淬火前进展等温退火,850±10℃保温100～120min,740℃等温4h。
(4)淬火加热用盐浴炉,冷却介质为20号机油。
(5)金相组织用XJB-200型在线金相仪。
2 试验结果与分析2.1 硬度Cr12MoV钢经不同温度淬火和不同温度回火后的硬度实验数据见表1所示。
根据实验数据绘制其关系曲线如图1所示。
从表1和图1可以看出:(1)Cr12MoV钢淬火后的硬度与淬火温度有极大关系,980～1040℃淬火获得的最高硬度为63～65HRC。
(2)Cr12MoV钢的回火稳定性高,980～1040℃淬火,200℃回火2次,每次2h,硬度为～60.5HRC,250℃回火1h,硬度为～。
(3)1100℃淬火,520℃回火2～3次,“二次硬化〞硬度最高为～61HRC。
(4)1130℃淬火,520℃回火3次,硬度仅进步到50HRC,在550℃回火1～2次,硬度进步到58HRC。
cr12mov材料热处理性能

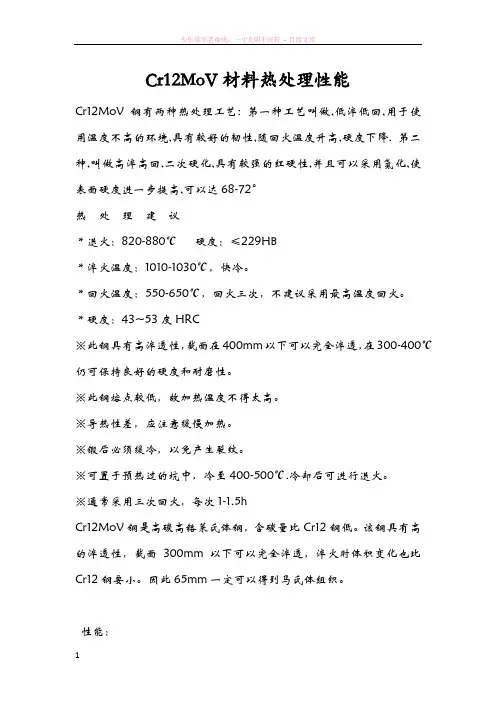

Cr12MoV材料热处理性能Cr12MoV钢有两种热处理工艺: 第一种工艺叫做,低淬低回,用于使用温度不高的环境,具有较好的韧性,随回火温度升高,硬度下降. 第二种,叫做高淬高回,二次硬化,具有较强的红硬性,并且可以采用氮化,使表面硬度进一步提高,可以达68-72°热处理建议＊退火：820-880℃硬度：≤229HB＊淬火温度：1010-1030℃，快冷。
＊回火温度：550-650℃，回火三次，不建议采用最高温度回火。
＊硬度：43~53度HRC※此钢具有高淬透性，截面在400mm以下可以完全淬透，在300-400℃仍可保持良好的硬度和耐磨性。
※此钢熔点较低，故加热温度不得太高。
※导热性差，应注意缓慢加热。
※锻后必须缓冷，以免产生裂纹。
※可置于预热过的坑中，冷至400-500℃.冷却后可进行退火。
※通常采用三次回火，每次1-1.5hCr12MoV钢是高碳高铬莱氏体钢，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
因此65mm一定可以得到马氏体组织。
性能：高碳、高铬类型莱氏体钢，无特殊要求时钴不作为必加元素。
由于钼和钒的含量比Crl2MoV 高，故钢的组织和晶粒度进一步细化，提高了钢的淬透性、强度和韧性，使钢的综合性能更好。
用途：用于制造要求高耐磨性的大型复杂冷作模具，如冷切剪刀、切边模、拉丝模、搓丝板、螺纹滚模、滚边模和要求高耐磨的冷冲模和冲头等。
其热处理制度为钢棒与锻件960度空冷+700～720度回火，空冷。
最终热处理工艺，由于较多，可以给你提供一组典型的工艺：淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1040℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。
回火：经过以上淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。

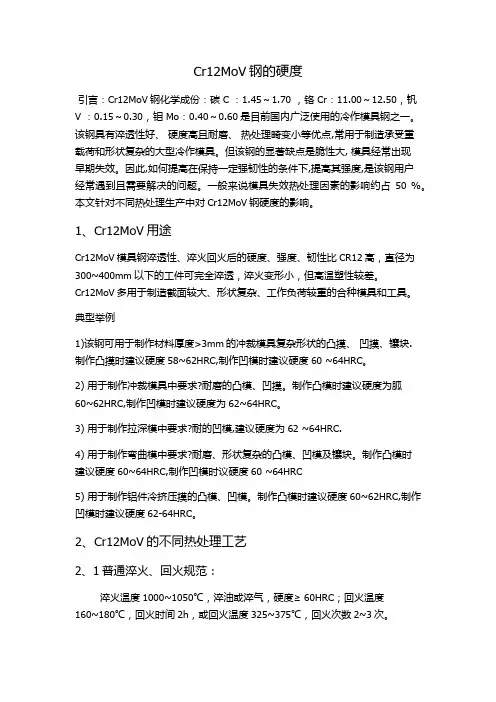

Cr12MoV钢的硬度
Cr12MoV钢的硬度引言：Cr12MoV钢化学成份：碳 C ：1.45～1.70 ，铬 Cr：11.00～12.50，钒V ：0.15～0.30，钼 Mo：0.40～0.60是目前国内广泛使用的冷作模具钢之一。
该钢具有淬透性好、硬度高且耐磨、热处理畸变小等优点,常用于制造承受重载荷和形状复杂的大型冷作模具。
但该钢的显著缺点是脆性大, 模具经常出现早期失效。
因此,如何提高在保持一定强韧性的条件下,提高其强度,是该钢用户经常遇到且需要解决的问题。
一般来说模具失效热处理因素的影响约占50 %。
本文针对不同热处理生产中对Cr12MoV钢硬度的影响。
1、Cr12MoV用途Cr12MoV模具钢淬透性、淬火回火后的硬度、强度、韧性比CR12高，直径为300~400mm以下的工件可完全淬透，淬火变形小，但高温塑性较差。
Cr12MoV多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具。
典型举例1)该钢可用于制作材料厚度>3mm的冲裁模具复杂形状的凸摸、凹摸、镶块.制作凸摸时建议硬度58~62HRC,制作凹模时建议硬度60 ~64HRC。
2) 用于制作冲裁模具中要求?耐磨的凸模、凹摸。
制作凸模时建议硬度为胍60~62HRC,制作凹模时建议硬度为62~64HRC。
3) 用于制作拉深模中要求?耐的凹模,建议硬度为62 ~64HRC.4) 用于制作弯曲模中要求?耐磨、形状复杂的凸模、凹模及镶块。
制作凸模时建议硬度60~64HRC,制作凹模时议硬度60 ~64HRC5) 用于制作铝件冷挤压摸的凸模、凹模。
制作凸模时建议硬度60~62HRC,制作凹模时建议硬度62-64HRC。
2、Cr12MoV的不同热处理工艺2、1普通淬火、回火规范：淬火温度1000~1050℃，淬油或淬气，硬度≥ 60HRC；回火温度160~180℃，回火时间2h，或回火温度325~375℃，回火次数2~3次。
2、2常用的热处理方案Cr12MoV钢在980℃淬火加热时，碳化物的熔解少，基体的含碳量在0.5%左右，Cr在6%，钼只有0.5%，钒的碳化物熔解更少，分布在基体的碳化物量在15%左右，而残余奥氏体只有20%以下，淬火后的硬度HRC60-62。
机械设计常用材料总结：磨具钢Cr12MoV
机械设计常用材料总结：磨具钢Cr12MoV

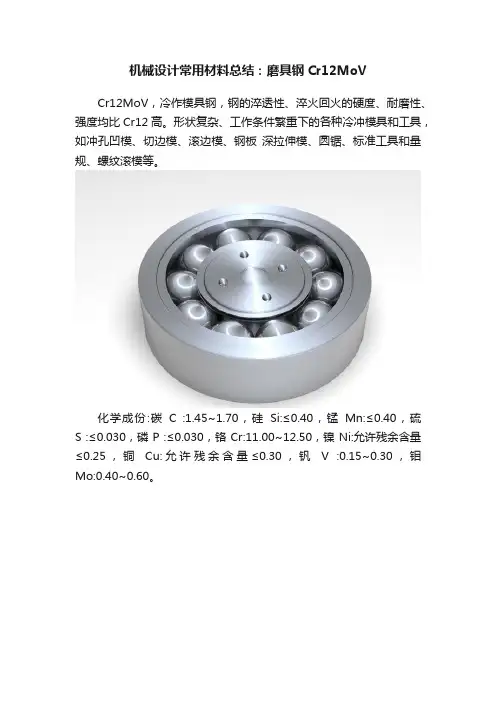

Cr12MoV，冷作模具钢，钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高。
形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板深拉伸模、圆锯、标准工具和量规、螺纹滚模等。
化学成份:碳C :1.45~1.70，硅Si:≤0.40，锰Mn:≤0.40，硫S :≤0.030，磷P :≤0.030，铬 Cr:11.00~12.50，镍 Ni:允许残余含量≤0.25，铜Cu:允许残余含量≤0.30，钒V :0.15~0.30，钼Mo:0.40~0.60。
Cr12MoV经过热处理后可以达到HRC60，具有较好的抗冲击载荷能力，一般用于与工件直接接触的零部件或者是样件。
Cr12MoV淬火一般采用真空淬火，真空淬火的变形量较小。
同时，表面粗糙度一般在Ra1.6及以上。
不会采用任何的表面处理。
Cr12MoV本身C、Cr 含量较高，有较强的防锈能力，但是其中有其余金属的存在，长期使用之后是会有一点点锈蚀的。
曾经实验过Cr12MoV表面镀铬，但是由于长期与工件接触摩擦，铬层磨损掉皮，影响外观。
后来发现淬火C60加上提高表面粗糙度，可以满足使用需求，所以后续使用时才不进行表面处理的。
Cr12淬火同样可以达到58-62度，但Cr12mov的抗冲击载荷能
力更好，零件要求高预算又有空间，可以用Cr12mov代替Cr12。
大家有什么不同的想法，可以留言补充。
想知道关于机械哪方面的常识，可以留言，一起探讨。
Cr12MOV热处理方式
拉伸切边模的易损部件主要是切边凸模和拉
伸凸模, 因此, 选用Cr12MoV 钢作为凸、凹模材
料[ 5] 。
这种钢具有淬火变形小、淬透性好、耐磨性高等特点, 但最大缺点是碳化物分布很不均匀, 这不仅使钢的强度大为降低, 而且往往造成模具在
使用过程中可能出现崩刃而损坏。
为此, 我们采
用改进锻造工艺来改变其碳化物的分布状况。
在选择热处理方式时, 采用低淬、低回的热处理工艺, 即在900~ 920 # 时加热淬火, 而在170~ 230 # 时低温回火, 比用正常的淬火工艺( 960~ 980 # 淬火, 260~ 300 # 回火) 有较大的优越性。
因为淬火温度的降低, 会使奥氏体中碳和合金元
素的溶解度也随之减少, 淬火后有可能获得较多
的板条马氏体组织。
加之奥氏体晶粒的细化, 能
够在保证高硬度的前提下, 获得较多的多冲疲劳
抗力和断裂韧性, 且淬火后硬度可达HRC60~ 62。
cr12mov标准
cr12mov标准CR12MOV是一种优质的不锈钢材料，常用于制造刀具和工业零部件。
它具有优良的耐磨性、耐腐蚀性和硬度，因此备受刀具制造商和工程师的青睐。
本文将对CR12MOV的标准进行详细介绍，以便更好地了解和应用这一材料。
首先，CR12MOV是一种冷作模具钢，其化学成分主要包括碳(C)、硅(Si)、锰(Mn)、铬(Cr)、钼(Mo)和钒(V)。
其中，碳的含量在1.40%到1.60%之间，硅和锰的含量分别在0.40%到0.60%和0.30%到0.50%之间，铬的含量在11.00%到13.00%之间，钼的含量在0.40%到0.60%之间，钒的含量在0.15%到0.30%之间。
这些化学成分的合理比例赋予了CR12MOV优异的性能。
其次，CR12MOV的硬度通常在58-60 HRC之间，这使得它具有出色的切削性能和耐磨性。
同时，它的耐腐蚀性也非常出色，能够在潮湿或腐蚀性环境下保持良好的性能。
这些特性使得CR12MOV广泛应用于制造刀具、模具和工业零部件等领域。
此外，CR12MOV在热处理过程中具有良好的可塑性和可加工性，能够通过淬火、回火等工艺得到理想的组织和性能。
因此，制造商可以根据具体需求对CR12MOV进行热处理，以获得适用于不同工况的材料。
总的来说，CR12MOV作为一种优质的不锈钢材料，具有优异的耐磨性、耐腐蚀性和硬度，适用于制造高质量的刀具和工业零部件。
了解CR12MOV的标准对于制造商和工程师来说至关重要，只有充分了解材料的性能和特点，才能更好地应用和发挥其优势，为各行业的发展贡献力量。
希望本文能够为您对CR12MOV的标准有一个清晰的认识，同时也希望CR12MOV能够在更多领域发挥其优异的性能，为工业制造和创新发展提供有力支持。
Cr12MoV特性
Cr12MoV钢的特性Cr12MoV钢在980℃淬火加热时，碳化物的熔解少，基体的含碳量在0.5%左右，Cr在6%，钼只有0.5%，钒的碳化物熔解更少，分布在基体的碳化物量在15%左右，而残余奥氏体只有20%以下，淬火后的硬度HRC60-62。
由于基体的含碳量低，淬火后的基体韧性高。
但压缩屈服强度未达高水平，低淬火温度一般只能取低温(180-200℃)回火，适用于低负荷、高速度的冷冲模，低温回火后硬度HRC＞60，回火次数二次。
Cr12MoV钢采用中淬火温度（1025-1030℃）提高了基体的碳浓度，合金碳化物也进一步熔解，硬度达最高值，同时残留奥氏体量也上升到近40%。
淬火硬度在HRC62-63左右。
中淬火温度淬火后可以在180-200℃低温回火，获得最高的硬度和最佳的耐磨性，但韧性稍低，不能在重负荷的冷冲模中使用。
在中淬火温度淬火后也可以在380-400℃回火，但硬度将下降到HRC58左右，可获得最佳的强韧性配合并明显提高冷锻模的断裂抗力，但耐磨性下降。
Cr12MoV钢超过1050℃以上温度淬火均属于高淬火温度淬火。
随着淬火温度的升高，碳和合金元素及碳化物进一步熔入奥氏体，其碳和合金元素升高，奥氏体的稳定性升高，淬火后的残留奥氏体量也急剧上升到40-60%，甚至更高，由于残留奥氏体量增加，淬火硬度降低至HRC55左右。
由于残留奥氏体增加和奥氏体稳定性增加，低温回火无法使奥氏体转变，只能用高温回火促使大量的奥氏体转变。
提高其硬度（1150℃淬火，其淬火硬度可能降到HRC45-50以下）出现二次硬化现象。
高温回火（520-540℃），一定要进行三次回火。
另外，随着淬火温度的升高，钢中晶粒度迅速长大，1080℃晶粒度长至9级，1150℃甚至长至7-8级。
淬火温度提高碳化物数量（体积分数）减少，所以韧性强度降低，耐磨性也有所降低，但红硬性提高。
因此，只有要求高冲次，低负荷和红硬性时，才采用高淬高回工艺。
Cr12MoV钢的硬度
Cr12MoV钢的硬度引言：Cr12MoV钢化学成份：碳 C ：1.45～1.70 ，铬 Cr：11.00～12.50，钒 V ：0.15～0.30，钼 Mo：0.40～0.60是目前国内广泛使用的冷作模具钢之一。
该钢具有淬透性好、硬度高且耐磨、热处理畸变小等优点,常用于制造承受重载荷和形状复杂的大型冷作模具。
但该钢的显著缺点是脆性大, 模具经常出现早期失效。
因此,如何提高在保持一定强韧性的条件下,提高其强度,是该钢用户经常遇到且需要解决的问题。
一般来说模具失效热处理因素的影响约占 50 %。
本文针对不同热处理生产中对Cr12MoV钢硬度的影响。
1、Cr12MoV用途Cr12MoV模具钢淬透性、淬火回火后的硬度、强度、韧性比CR12高，直径为300~400mm以下的工件可完全淬透，淬火变形小，但高温塑性较差。
Cr12MoV多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具。
典型举例1)该钢可用于制作材料厚度>3mm的冲裁模具复杂形状的凸摸、凹摸、镶块.制作凸摸时建议硬度58~62HRC,制作凹模时建议硬度60 ~64HRC 。
2) 用于制作冲裁模具中要求?耐磨的凸模、凹摸。
制作凸模时建议硬度为胍60~62HRC,制作凹模时建议硬度为62~64HRC。
3) 用于制作拉深模中要求?耐的凹模,建议硬度为62 ~64HRC.4) 用于制作弯曲模中要求?耐磨、形状复杂的凸模、凹模及镶块。
制作凸模时建议硬度60~64HRC,制作凹模时议硬度60 ~64HRC5) 用于制作铝件冷挤压摸的凸模、凹模。
制作凸模时建议硬度60~62HRC,制作凹模时建议硬度62-64HRC。
2、Cr12MoV的不同热处理工艺2、1普通淬火、回火规范：淬火温度1000~1050℃，淬油或淬气，硬度≥ 60HRC；回火温度160~180℃，回火时间2h，或回火温度325~375℃，回火次数2~3次。
cr12一般热处理硬度
cr12一般热处理硬度
Cr12一般热处理硬度
Cr12是一种具有优异的耐磨性和刀具韧性的特殊工具钢，具有高温强度、耐蚀性和机械性能。
在一般热处理过程中，主要用于改善其硬度，提高工具性能，提高工具的耐用性和耐磨性。
具体而言，Cr12的一般热处理硬度可以分为以下几类。
一、自然热处理硬度
通过自然热处理的Cr12可以达到最大硬度HRC45-52，这是相对于原材料硬度提升了8-15档级别，较低的热处理温度对钢的硬化效果起着重要的作用，可以在较高温度下达到较高硬度。
二、淬火热处理硬度
淬火热处理后，Cr12的硬度可以达到HRC59-63，比原材料硬度提高了23-27档。
通过淬火热处理，可以在较低温度下达到较高的硬度，但是也会有一定的毛刺形成，需要有专门的防护措施来防止损伤刀具。
三、回火热处理硬度
回火热处理后，Cr12的硬度可以达到HRC48-55，比原材料硬度提高11-18档。
通过回火热处理，可以在更低的温度下达到较高的硬度，但同时也会产生一定量的残留应力，而残留应力可能会影响刀具的寿命和使用性能。
四、表面渗碳热处理硬度
表面渗碳热处理后，Cr12的硬度可以达到HRC60-63，比原材料
硬度提高了24-27档。
通过表面渗碳热处理，可以在更低的温度下达到足够高的硬度，而且不产生残留应力，因此更为稳定。
以上是Cr12一般热处理硬度的简单介绍，希望能够对大家有所帮助。
Cr12钢在一般热处理过程中，可以根据实际应用需要，选择合适的热处理技术，以达到更好的工具性能和使用寿命。
常用模具钢使用硬度范围【必看版】
模具钢在通过一定的热处理后，会改变其自身的硬度。
除了模具钢本身质量不过关之外，模具钢的热处理硬度不够或者是过硬，都会使其使用寿命大大地减少。
DC53、SKD11、NAK80、S136、CR12、CR12MOV、4CR13、P20等都是我们常用的模具钢种。
我们在使用材料时，必须了解它的最高热处理硬度或者说使用硬度范围。
热处理硬度如果过高，就会导致材料开裂，裂纹等问题。
就算是不出现以上问题，在模具钢使用过程中也会大大的降低它的使用寿命。
常用模具钢使用硬度范围如下
DC53它的最高热处理硬度为63-64HRC;
SKD11最高热处理温度为58-62HRC;
NAK80本身硬度已经在48-51HRC所以无需热处理;
CR12与CR12MOV的热处理一般为56-60HRC左右;
4CR13预硬材料在31HRC左右，而普通的在十几度，通过真空热处理可达48-52度;
S136硬度热处理后可达50-52HRC。
以上硬度一般为真空热处理最高硬度，如超过此硬度，不但材料的性能方面不能保证，还会产生开裂与裂纹等问题。
注：上述数据来源网络，仅供参考。
