影响淬火热处理变形的原因
热处理变形的原因
热处理变形的原因在实际生产中，热处理变形给后续工序，特别是机械加工增加了很多困难，影响了生产效率，因变形过大而导致报废，增加了成本。
变形是热处理比较难以解决的问题，要完全不变形是不可能的，一般是把变形量控制在一定范围内。
一、热处理变形产生的原因钢在热处理的加热、冷却过程中可能会产生变形，甚至开裂，其原因是由于淬火应力的存在。
淬火应力分为热应力和组织应力两种。
由于热应力和组织应力作用，使热处理后零件产生不同残留应力，可能引起变形。
当应力大于材料的屈服强度时变形就会产生，因此，淬火变形还与钢的屈服强度有关，材料塑性变形抗力越大，其变形程度越小。
1.热应力在加热和冷却时由于零件表里有温差存在造成热胀冷缩的不一致而产生热应力。
零件由高温冷却时表面散热快，温度低于心部，因此表面比心部有更大的体积收缩倾向，但受心部阻碍而使表面受拉应力，而心部则受压应力。
表里温差增大应力也增大。
2.组织应力组织应力是因为奥氏体与其转变产物的比容不同，零件的表面和心部或零件各部分之间的组织转变时间不同而产生的。
由于奥氏体比容最小，淬火冷却时必然发生体积增加。
淬火时表面先开始马氏体转变，体积增大，心部仍为奥氏体体积不变。
由于心部阻碍表面体积增大，表面产生压应力，心部产生拉应力。
二、减少和控制热处理变形的方法1.合理选材和提高硬度要求对于形状复杂，截面尺寸相差较大而又要求变形较小的零件，应选择淬透性较好的材料，以便使用较缓和的淬火冷却介质淬火。
对于薄板状精密零件，应选用双向轧制板材，使零件纤维方向对称。
对零件的硬度要求，在满足使用要求前提下，尽量选择下限硬度。
2.正确设计零件零件外形应尽量简单、均匀、结构对称，以免因冷却不均匀，使变形开裂倾向增大。
尽量避免截面尺寸突然变化，减少沟槽和薄边，不要有尖锐棱角。
避免较深的不通孔。
长形零件避免截面呈横梯形。
3.合理安排生产路线，协调冷热加工与热处理的关系对于形状复杂、精度要求高的零件，应在粗、精加工之间进行预先处理，如消除应力、退火等。
钢件热处理变形的原因总结
钢件热处理变形的原因总结
引起热处理变形的因素颇多，总括起来，基本上有三点：
1、固态相变时，各相质量体积的变化必然引起体积的变化，造成零件的胀与缩的尺寸变化；
2、热应力，包括急热热应力和急冷热应力，当它们超过零件在该温度下所具有的屈服极限时，将使零件产生塑性变形，造成零件的形状变化，即歪扭，或称为畸变；
3、组织应力也会引起形状的改变，即畸变。
一般说，淬火工件的变形总是由于以上的两种或三种因素综合作用的结果，但究竟哪一个因素对变形的影响较大，则需要具体情况作具体的分析。
总的来说，体积变化是由相变时比容的改变而引起的。
马氏体的质量体积比钢的其他组成相的质量体积要大，热处理时钢由其他组成相转化为马氏体时，必然引起体积的增加。
而奥氏体的质量体积要比钢的其他组织质量体积要小，在热处理时由其他组成相转变为奥氏体时，则引起体积的减小。
关于形状的变化，歪扭或称为畸变，主要是由于内应力或者外加应力作用的结果。
在加热、冷却过程中，因工件各个部位的温度有差别，相变在时间上有先后，有时发生的组织转变也不一致，而造成内应力。
这种内应力一旦超过了该温度下材料的屈服极限，就产生塑性变形，引起形状的改变。
此外工件内的冷加工残余应力在加热过程中的松弛，以及由于加热时受到较大的外加应力也会引起形状的变化。
在热处理时可能引起体积变化和形状变化的原因见下表。
表中“体积变化原因” 一栏未列入钢因热胀冷缩现象而产生的体积变化，钢由淬火加热温度到零下温度进行冷处理，均随温度的变化而有相应的体积变化，因热胀冷缩而引起的体积变化不均匀乃是热应力产生的原因，而且对变形有相当的影响。
热处理可能引起体积变化和形状变化的原因。
淬火后钢件变形趋势-解释说明
淬火后钢件变形趋势-概述说明以及解释1.引言1.1 概述在钢件制造过程中，淬火是一种常见的热处理方法，通过快速冷却的方式改变钢件的组织结构和性能。
然而，在淬火过程中，钢件往往会出现一定程度的变形，这种变形现象对于钢件的质量和精度都会产生一定的影响。
因此，本文旨在探讨钢件在淬火后的变形趋势，分析变形的原因，并对影响钢件变形的因素进行讨论和展望，以期为钢件制造过程中的质量控制和工艺改进提供一定的参考和指导。
1.2 文章结构文章结构主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
在概述中介绍了淬火过程中钢件的重要性，以及淬火后引起的变形问题。
文章结构部分主要是本篇长文的结构安排，包括各个部分的内容和顺序。
目的部分则是说明本篇长文的写作目的和意义。
正文部分包括钢件淬火过程、变形原因分析和变形趋势探讨。
在钢件淬火过程中，我们将介绍钢件淬火的基本流程和影响因素。
变形原因分析部分将对钢件淬火后出现变形的原因进行详细的分析和讨论。
而在变形趋势探讨中，我们将对不同条件下钢件变形的趋势进行深入探讨和分析。
结论部分包括总结、影响因素和展望。
在总结中对文章的主要内容和结论进行总结归纳。
影响因素部分将进一步分析淬火后钢件变形的影响因素。
展望部分将展望未来对钢件淬火变形问题的研究方向和发展趋势。
1.3 目的本文旨在研究钢件在淬火后的变形趋势，探讨钢件在淬火过程中可能出现的变形原因，并对变形趋势进行分析。
通过本文的研究，我们旨在深入了解钢件淬火后的变形规律，为工程师和生产人员提供参考，从而有效降低钢件淬火过程中的变形率，提高产品的质量和生产效率。
同时，我们也希望为相关领域的学术研究提供实用的理论支持和指导，推动该领域的进步和发展。
2.正文2.1 钢件淬火过程:钢件淬火是一种重要的热处理工艺，通过对钢件进行急冷处理，使其获得高强度和硬度。
通常情况下，淬火包括加热、保温和冷却三个阶段。
首先是加热阶段，钢件被置于均热炉中进行升温。

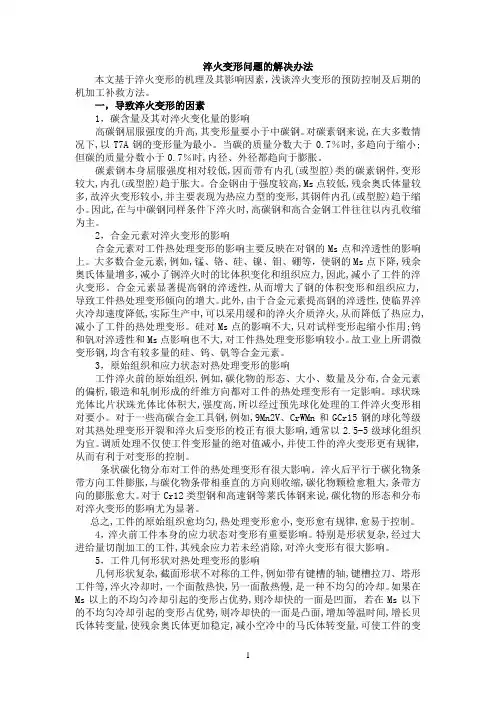

淬火变形问题的解决办法
淬火变形问题的解决办法本文基于淬火变形的机理及其影响因素，浅谈淬火变形的预防控制及后期的机加工补救方法。
一，导致淬火变形的因素1，碳含量及其对淬火变化量的影响高碳钢屈服强度的升高,其变形量要小于中碳钢。
对碳素钢来说,在大多数情况下,以T7A钢的变形量为最小。
当碳的质量分数大于0.7％时,多趋向于缩小;但碳的质量分数小于0.7％时,内径、外径都趋向于膨胀。
碳素钢本身屈服强度相对较低,因而带有内孔(或型腔)类的碳素钢件,变形较大,内孔(或型腔)趋于胀大。
合金钢由于强度较高,Ms点较低,残余奥氏体量较多,故淬火变形较小,并主要表现为热应力型的变形,其钢件内孔(或型腔)趋于缩小。
因此,在与中碳钢同样条件下淬火时,高碳钢和高合金钢工件往往以内孔收缩为主。
2，合金元素对淬火变形的影响合金元素对工件热处理变形的影响主要反映在对钢的Ms点和淬透性的影响上。
大多数合金元素,例如,锰、铬、硅、镍、钼、硼等，使钢的Ms点下降,残余奥氏体量增多,减小了钢淬火时的比体积变化和组织应力,因此,减小了工件的淬火变形。
合金元素显著提高钢的淬透性,从而增大了钢的体积变形和组织应力,导致工件热处理变形倾向的增大。
此外,由于合金元素提高钢的淬透性,使临界淬火冷却速度降低,实际生产中,可以采用缓和的淬火介质淬火,从而降低了热应力,减小了工件的热处理变形。
硅对Ms点的影响不大,只对试样变形起缩小作用;钨和钒对淬透性和Ms点影响也不大,对工件热处理变形影响较小。
故工业上所谓微变形钢,均含有较多量的硅、钨、钒等合金元素。
3，原始组织和应力状态对热处理变形的影响工件淬火前的原始组织,例如,碳化物的形态、大小、数量及分布,合金元素的偏析,锻造和轧制形成的纤维方向都对工件的热处理变形有一定影响。
球状珠光体比片状珠光体比体积大,强度高,所以经过预先球化处理的工件淬火变形相对要小。
对于一些高碳合金工具钢,例如,9Mn2V、CrWMn和GCr15钢的球化等级对其热处理变形开裂和淬火后变形的校正有很大影响,通常以2.5-5级球化组织为宜。
淬火易出现的问题及解决方法(一)
淬火易出现的问题及解决方法(一)淬火易出现的问题及解决问题一：淬火不均匀•原因：–材料不均匀或存在内部缺陷–淬火介质温度不均匀–淬火过程中材料受冷却介质的影响不均匀•解决方法：–使用质量稳定、无内部缺陷的优质材料–控制淬火介质的温度，确保均匀性–加强淬火工艺研究，调整冷却介质的流速和温度，提高均匀性问题二：淬火变形或开裂•原因：–材料冷却过程中产生的内应力超过材料的强度极限–材料形状复杂或厚度不均匀，导致冷却过程不均匀–淬火介质的温度或冷却速度选择不当•解决方法：–优化材料的形状设计，避免过于复杂或不均匀的厚度–控制淬火介质的温度和冷却速度，避免产生过大的内应力–使用适当的预淬火或回火工艺，调整材料内部应力分布，减少变形或开裂的风险问题三：淬火硬度不符合要求•原因：–材料的组织状态不合适–淬火温度选择不准确–淬火介质选择错误或控制不当•解决方法：–优化材料的热处理工艺，确保组织状态符合要求–通过试验和实践确定合适的淬火温度范围–针对不同材料选择适当的淬火介质，并控制冷却速度，以达到所需的硬度问题四：淬火后强度不稳定•原因：–淬火过程中产生的残余应力导致材料强度波动–淬火后材料的晶粒尺寸和组织状态不稳定•解决方法：–通过适当的回火工艺降低残余应力，增加材料的稳定性–控制热处理过程中的冷却速度和回火温度，以稳定材料的晶粒尺寸和组织状态以上是淬火易出现的问题及解决方法的总结。
通过优化材料选择、淬火工艺的调整和回火工艺的控制，我们可以解决淬火过程中遇到的各种问题，从而获得满足要求的材料性能。
问题五：淬火后的表面质量不理想•原因：–材料表面存在氧化物或杂质–淬火介质中含有污染物–淬火过程中产生的气泡或烟碱•解决方法：–在淬火之前，对材料进行表面清洁，去除氧化物和杂质–选用纯净的淬火介质，避免污染物对材料表面造成影响–控制淬火过程中温度和冷却速度，减少气泡或烟碱的产生问题六：淬火过程中能耗较高•原因：–淬火介质的温度过高，导致能量损耗增加–淬火介质的循环和冷却系统不合理，造成能量浪费•解决方法：–优化淬火介质的温度和冷却速度，尽量减少能量损耗–对淬火介质的循环和冷却系统进行调整和优化，提高能量利用率问题七：淬火后材料的尺寸变化较大•原因：–淬火介质的温度和冷却速度选择错误，导致材料尺寸变化过大–材料的形状设计和尺寸控制不合理•解决方法：–确定适当的淬火温度和冷却速度范围，以减小尺寸变化–在材料的形状设计和尺寸控制上进行优化，避免过大的尺寸变化以上是淬火易出现的问题以及解决方法的总结。
热处理变形的原因
热处理变形的原因在实际生产中，热处理变形给后续工序，特别是机械加工增加了很多困难，影响了生产效率，因变形过大而导致报废，增加了成本。
变形是热处理比较难以解决的问题，要完全不变形是不可能的，一般是把变形量控制在一定范围内。
一、热处理变形产生的原因钢在热处理的加热、冷却过程中可能会产生变形，甚至开裂，其原因是由于淬火应力的存在。
淬火应力分为热应力和组织应力两种。
由于热应力和组织应力作用，使热处理后零件产生不同残留应力，可能引起变形。
当应力大于材料的屈服强度时变形就会产生，因此，淬火变形还与钢的屈服强度有关，材料塑性变形抗力越大，其变形程度越小。
1.热应力在加热和冷却时由于零件表里有温差存在造成热胀冷缩的不一致而产生热应力。
零件由高温冷却时表面散热快，温度低于心部，因此表面比心部有更大的体积收缩倾向，但受心部阻碍而使表面受拉应力，而心部则受压应力。
表里温差增大应力也增大。
2.组织应力组织应力是因为奥氏体与其转变产物的比容不同，零件的表面和心部或零件各部分之间的组织转变时间不同而产生的。
由于奥氏体比容最小，淬火冷却时必然发生体积增加。
淬火时表面先开始马氏体转变，体积增大，心部仍为奥氏体体积不变。
由于心部阻碍表面体积增大，表面产生压应力，心部产生拉应力。
二、减少和控制热处理变形的方法1.合理选材和提高硬度要求对于形状复杂，截面尺寸相差较大而又要求变形较小的零件，应选择淬透性较好的材料，以便使用较缓和的淬火冷却介质淬火。
对于薄板状精密零件，应选用双向轧制板材，使零件纤维方向对称。
对零件的硬度要求，在满足使用要求前提下，尽量选择下限硬度。
2.正确设计零件零件外形应尽量简单、均匀、结构对称，以免因冷却不均匀，使变形开裂倾向增大。
尽量避免截面尺寸突然变化，减少沟槽和薄边，不要有尖锐棱角。
避免较深的不通孔。
长形零件避免截面呈横梯形。
3.合理安排生产路线，协调冷热加工与热处理的关系对于形状复杂、精度要求高的零件，应在粗、精加工之间进行预先处理，如消除应力、退火等。
影响淬火热处理变形的原因
影响淬火热处理变形的原因淬火是将钢件加热到临界温度以上,保温适当的时间,然后以大于临界冷却速度冷却,获得马氏体或贝氏体组织的热处理工艺,它是强化钢材的最重要的热处理方法。
大量重要的机器零件及各类刀具、刃具、量具等都离不开淬火处理。
需要淬火的工件,经过加热后,便放到一定的淬火介质中快速冷却。
但冷却过快，工件的体积收缩及组织转变都很剧烈，从而不可避免地引起很大的内应力，容易造成工件变形及开裂。
由于淬火变形影响因素非常复杂，导致变形控制十分棘手。
而采用校直办法纠正变形或通过加大磨削加工余量，都会增加成本，因此研究钢件淬火热处理变形的影响因素，提出防止变形的措施是提高产品质量、延长零部件使用寿命、提高经济效益的重要课题。
零件热处理变形原因分析1 热应力引起的变形钢件在加热和冷却过程中,将发生热胀冷缩的体积变化以及因组织转变时新旧相比容差而产生的体积改变。
零件加热到淬火温度时,屈服强度明显降低,塑性则大大提高。
当应力超过屈服强度时,就会产生塑性变形,如果造成应力集中，并超过了材料的强度极限,就会使零件淬裂。
导热性很差的高碳合金钢,如合金模具钢Cr12MoV、高速钢W18Cr4V之类的工具钢，淬火加热温度很高，如不采用多次预热和缓慢加热,不但会造成零件变形,而且会导致零件开裂而报废。
此外,铸钢件和锻件毛坯,如果表层存在着一层脱碳层,由于表层和心部导热性能不同,在淬火加热较快时,也会产生热应力而引起变形。
冷却时由于温差大,热应力是造成零件变形的主要原因。
2 组织应力引起的变形体积的变化往往与加热和冷却有关,因为它和钢的膨胀系数相关。
比容的变化导致零件尺寸和形状的变化。
组织应力的产生起源于体积的收缩和膨胀，没有体积的膨胀,就没有组织转变的不等时性,也就没有组织应力引起的变形，导致热处理变形的内应力是热应力和组织应力共同作用形成的复合应力，热应力和组织应力综合作用的结果是不定的,可能因冷却条件及淬火温度的不同而产生不同情况，淬火应力是由急冷急热应力及由组织转变不同时所引起的应力综合构成的。
热处理变形产生的原因及控制方法
热处理变形产生的原因及控制方法1. 引言热处理是一种常用的工艺，用于改善金属材料的机械性能。
然而，热处理过程中常常会引起材料的无意变形，对最终产品的质量造成影响。
本文将探讨热处理变形产生的原因以及相应的控制方法。
2. 原因热处理变形产生的原因可以从以下几个方面来分析：2.1. 内应力释放热处理过程中，材料内部会产生应力，特别是在急冷或急热的情况下。
当材料的结构发生变化时，这些应力会引起材料的塑性变形，导致尺寸变化或形状失真。
2.2. 相变效应在热处理过程中，金属材料的组织可能发生相变。
例如，当钢材经过淬火过程时，奥氏体会转变为马氏体。
这种相变过程会引起材料的体积变化和形状失真。
2.3. 不均匀加热或冷却如果热处理过程中加热或冷却不均匀，材料的局部温度会存在差异。
这种温度差异会导致材料的非均匀膨胀或收缩，从而引起变形。
3. 控制方法为了减少热处理产生的变形，可以采取以下控制方法：3.1. 控制加热和冷却速率合理控制加热和冷却速率，避免过快或过慢，可以减少材料的变形。
在进行急冷或急热处理时，可以采取预先控制的温度梯度，以缓解内应力的释放。
3.2. 优化工艺参数通过调整热处理过程中的工艺参数，如温度、时间和冷却介质等，可以最大限度地减少材料的变形。
合理选择工艺参数，可以提高材料的均匀性和稳定性。
3.3. 采用合适的支撑结构对于形状复杂的工件，可以采用合适的支撑结构来减少变形。
支撑结构可以提供一定的约束，防止材料发生不受控制的变形。
4. 结论热处理变形是热处理过程中常见的问题，但通过合理的控制方法可以有效减少其影响。
合理控制加热和冷却速率、优化工艺参数以及采用合适的支撑结构都是减少热处理变形的有效途径。
这些控制方法可以提高最终产品的质量和性能。
---以上是关于热处理变形产生的原因及控制方法的内容。
请基于以上内容，进一步完善和添加具体细节，使文档达到800字以上的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影响淬火热处理变形的
淬火是将钢件加热到临界温度以上,保温适当的时间,然后以大于临界冷却速度冷却,获得马氏体或贝氏体组织的热处理工艺,它是强化钢材的最重要的热处理方法。
大量重要的机器零件及各类刀具、刃具、量具等都离不开淬火处理。
需要淬火的工件,经过加热后,便放到一定的淬火介质中快速冷却。
但冷却过快，工件的体积收缩及组织转变都很剧烈，从而不可避免地引起很大的内应力，容易造成工件变形及开裂。
由于淬火变形影响因素非常复杂，导致变形控制十分棘手。
而采用校直办法纠正变形或通过加大磨削加工余量，都会增加成本，因此研究钢件淬火热处理变形的影响因素，提出防止变形的措施是提高产品质量、延长零部件使用寿命、提高经济效益的重要课题。
零件热处理变形原因分析
1 热应力引起的变形
钢件在加热和冷却过程中,将发生热胀冷缩的体积变化以及因组织转变时新旧相比容差而产生的体积改变。
零件加热到淬火温度时,屈服强度明显降低,塑性则大大提高。
当应力超过屈服强度时,就会产生塑性变形,如果造成应力集中，并超过了材料的强度极限,就会使零件淬裂。
导热性很差的高碳合金钢,如合金模具钢Cr12MoV、高速钢W18Cr4V之类的工具钢，淬火加热温度很高，如不采用多次预热和缓慢加热,不但会造成零件变形,而且会导致零件开裂而报废。
此外,铸钢件和锻件毛坯,如果表层存在着一层脱碳层,由于表层和心部导热性能不同,在淬火加热较快时,也会产生热应力而引起变形。
冷却时由于温差大,热应力是造成零件变形的主要原因。
2 组织应力引起的变形
体积的变化往往与加热和冷却有关,因为它和钢的膨胀系数相关。
比容的变化导致零件尺寸和形状的变化。
组织应力的产生起源于体积的收缩和膨胀，没有体积的膨胀,就没有组织转变的不等时性,也就没有组织应力引起的变形，导致热处理变形的内应力是热应力和组织应力共同作用形成的复合应力，热应力和组织应力综合作用的结果是不定的,可能因冷却条件及淬火温度的不同而产生不同情况，淬火应力是由急冷急热应力及由组织转变不同时所引起的应力综合构成的。
影响淬火热处理变形的主要因素
在实际生产中，影响淬火热处理变形的因素有很多,其中主要包括钢的原始组织、含碳量、零件尺寸和形状、淬火介质的选择、淬火工艺、钢的淬透性等。
1 钢中的含碳量对零件淬火热处理变形的影响
形成显微裂纹敏感度随马氏体中碳含量增高增大。
当钢中碳含量大于1.4%时，形成显微裂纹敏感度反而减小。
因为钢中碳含量大于 1.4%时马氏体的形态改变了，片变得厚而短，马氏体片之间的夹角变小，撞击机会和应力都有所减小。
因此，高碳钢过热淬火容易开裂，是因为奥氏体晶粒粗大和马氏体碳含量过高而引起形成显微裂纹敏感度增大的缘故。
为防止变形和开裂，过共析钢通常采用不完全淬火获得隐晶马氏体，不易产生显微裂纹。
2 钢的淬透性对零件淬火热处理变形的影响
钢的淬透性是指在规定条件下，决定钢材淬硬深度和硬度分布的特征。
它是反映钢在淬火时，奥氏体转变为马氏体的难易程度。
钢的淬透性与钢的临界冷却速度有密切的关系，临界冷却速度越底，钢的淬透性越好，降低临界冷却速度的主要因素是钢的化学成分，例如合金钢的淬透性比碳钢好。
淬透性好的钢，在淬火冷却时可采用比较缓和的淬火介质，减少工件淬火的变形及开裂倾向。
因此，对于重要的、形状复杂的、大截面的零件应选择淬透性好的合金钢，经淬火及回火处理，既能获得所需要的力学性能，又能减少变形及开裂。
3 钢的原始组织对零件淬火变形的影响
零件淬火前的组织状态对零件的淬火质量有很大影响，如碳素工具钢、合金工具钢、轴承钢等，这些钢在锻造加工以后，必须进行球化退火，将片状珠光体变为球状珠光体，在淬火加热时，奥氏体晶粒不易长大，冷却时工件的变形和开裂倾向小。
另外偏析现象和网状组织,对淬火后工件的变形、特别是对细长轴的弯曲变形影响很大。
材料的本质晶粒度越细,屈服强度越高,对变形的抗力越大,工件淬火后的变形量就相应减小。
4 淬火介质对零件淬火热处理变形的影响
根据碳钢的等温转变图可知，为了抑制非马氏体转变的产生，在c曲线“鼻子”附近（550℃左右）需要快冷，而在650℃以上或400℃以下温度范围，并不需要快冷，特别在Ms线附近发生马氏体转变时需要缓慢冷却，为使马氏体转变时产生的热应力和组织应力最小，以防止淬火变形和开裂。
一般认为,淬火介质300℃时的冷却速度对变形的影响是关键的,应根据钢的淬透性、零件截面尺寸和表面粗糙度,合理选用淬火介质。
常用的淬火介质有水、油、以及盐类水溶液、熔盐、空气等。
水的冷却特性不理想，在要求快冷区间650—400℃时，水的冷却速度很小，大约200℃/s,而在400℃以下需要漫冷的区间，水的冷却速度大增，大约300℃达到最大值800℃/s,使零件淬火变形及开裂倾向最大。
一般情况下碳钢常采用淬火烈度大的水或水溶液作为淬火介质；而合金钢一般用油作为淬火介质。
因此，选择淬火介质的正确原则是，在保证淬硬的前提下，尽量选择淬火烈度小的淬火介质，以减小淬火变形及开裂。
5 零件的几何形状对零件淬火变形的影响
从热处理工艺角度出发，零件设计最好采用对称结构，尽量避免尖角，要求截面过渡均匀。
必要时可开工艺用槽。
如镗杆上开有两条对称的槽，其中一条是为减小热处理变形而设计的。
形状较复杂的零件，如零件的尖角处，由于应力集
中，更容易产生淬火裂纹。
因此，必须合理选择材料，避免淬火裂纹产生。
6 淬火方法对零件淬火变形的影响
为了使淬火时最大限度地减少变形和避免开裂，除了正确地进行加热及合理选择淬火介质外，还应根据工件的成分、尺寸、形状和技术要求选择合适的淬火方法。
例如:双介质淬火、马氏体分级淬火、贝氏体等温淬火、强烈淬火等。
双介质淬火的内应力小，变形及开裂少，所以主要应用于碳素工具钢制造的易开裂的工件，如丝锥等；贝氏体等温淬火可以显著地减少淬火应力和淬火变形，并能基本上避免工件的淬火开裂，因此，各种形状复杂的模具、成形刀具采用贝氏体等温淬火；强烈淬火技术是采用高速搅拌或高压喷淬使试件在马氏体转变区域进行快速而均匀的冷却,在试件整个表面形成一个均匀的具有较高压应力的硬壳,避免了常规淬火在马氏体转变区域进行快速冷却而产生畸变过大和开裂的问题。
总之，淬火热处理变形的影响因素是十分复杂的问题，在制定淬火热处理工艺时，应充分考虑工件的形状、钢中的碳含量，根据工件所要求的力学性能，合理选择淬火方法及冷却介质，防止变形及开裂，提高产品质量。
