水固化聚氨酯_一种新型防水涂料
聚氨酯防水涂料使用方法
聚氨酯防水涂料使用方法聚氨酯防水涂料是一种常用的建筑防水材料，广泛应用于各类建筑物的防水施工中。
它具有良好的防水性能、耐候性能和粘附性能等优点，能够有效地提高建筑物的防水功能，保护建筑物免受水分侵入的损害。
下面将介绍聚氨酯防水涂料的使用方法。
首先，在使用聚氨酯防水涂料之前，需要将施工面进行清洁和预处理，确保施工面干燥、平整和无杂物。
清洁施工面可以使用清水和清洁剂进行清洗，清除施工面上的尘土和污垢。
预处理施工面可以使用专用的底涂进行处理，填补施工面上的裂缝和凹陷部位，增强涂料的附着力。
接下来，将聚氨酯防水涂料进行搅拌。
搅拌时可以使用专用的搅拌器或手动搅拌棒，均匀搅拌涂料，确保涂料中的固体成分和液体成分充分混合。
搅拌时间一般不宜过长，以免涂料发生反应而影响施工效果。
然后，使用刷子或滚筒将聚氨酯防水涂料均匀地涂布在施工面上。
涂布时应保持涂料的厚度均匀，避免出现过厚或过薄的情况。
涂布的方向可以根据具体情况选择，通常为垂直或水平方向。
涂布完毕后，可以根据需要进行第二遍涂布，以增强防水效果。
第二遍涂布应在第一遍涂布干燥后进行，时间一般为涂布完毕后24小时。
第二遍涂布时的施工方法和涂布厚度应与第一遍相同。
在整个施工过程中，要注意施工环境的温度和湿度。
聚氨酯防水涂料的施工温度一般在5℃至35℃之间，湿度应低于85%。
在低温或高湿度的情况下施工，可能会影响涂料的固化速度和防水效果。
聚氨酯防水涂料施工完毕后需要进行养护。
通常在施工后24小时内，不得有水或其他物品触碰施工面，以免影响涂料的固化。
养护期一般为7天，期间应避免施工面受到撞击或重物挤压。
聚氨酯防水涂料使用方法的关键在于施工前的准备工作和施工时的规范操作。
只有做好这些工作，才能确保涂料的正常使用和防水效果的持久性。
总结起来，聚氨酯防水涂料的使用方法包括施工面清洁和预处理、涂料搅拌、涂布和养护等步骤。
通过正确的使用方法，聚氨酯防水涂料能够有效地提供优良的防水性能，保护建筑物免受水分侵入的损害。
水固化聚氨酯
水固化聚氨酯防水涂料的性能及研究1楼> 1前言> 我国目前在防水施工中,实际应用的聚氨酯防水涂料主要包括焦油型和非焦油型两种。
焦油型、石油沥青聚氨酯等成分复杂,含有大量的蒽、萘、酚类等易挥发物质,严重污染环境和危害人体健康,随着人们环保意识的增强和科技的进步,焦油型聚氨酯防水涂料的应用日益受到限制,国家正提倡采用非焦油型聚氨酯防水涂料和聚醚型聚氨酯防水涂料[1]。
本文研制的水固化聚氨酯防水涂料是聚醚型、无溶剂环保型的高档合成高分子防水涂料,与传统的焦油型、石油沥青聚氨酯防水涂料相比,有着无溶剂挥发、无毒、无味、施工无污染、固化迅速等优点,符合生态发展和环境保护的要求[2],在施工配漆时以水为固化剂,这与其他单或双组分聚氨酯防水涂料明显不同,体现出聚氨酯防水涂料研制开发的新思路、新工艺,具有广阔的市场前景。
> 2水固化聚氨酯防水涂料的制备[3]> 2.1主要原料> 聚醚多元醇,工业牌号:TDIOL-2000和TEP-330N;甲苯二异氰酸酯(TDI);邻苯二甲酸二异壬酯(DINP);二丁基二月桂酸锡(T-12);一缩二乙二醇(二甘醇);消泡剂;脱水剂;抗氧剂;填料等,工业品。
> 2.2预聚体的合成> 先将聚醚多元醇(TDIOL-2000和TEP-330N)在(110～120)℃、-0.095MPa下减压脱水(40～60)min,使之含水率≤0.05%,备用。
在密闭容器中分别加入TDIOL-2000、TDI和TEP-330N,比例为9∶2.5∶1,在(90～95)℃、搅拌速度为400r/min条件下反应3h左右。
其间要多次抽样检测聚合物的—NCO含量,并根据其含量加入适量的一缩二乙二醇和补充适量的TDI,当预聚体的—NCO质量分为5.40%～5.50%时,即可停止反应。
> 2.3涂料的制备> 在高速搅拌下加入增塑剂DINP、填料(颜料)、脱水剂,分散均匀后备用。

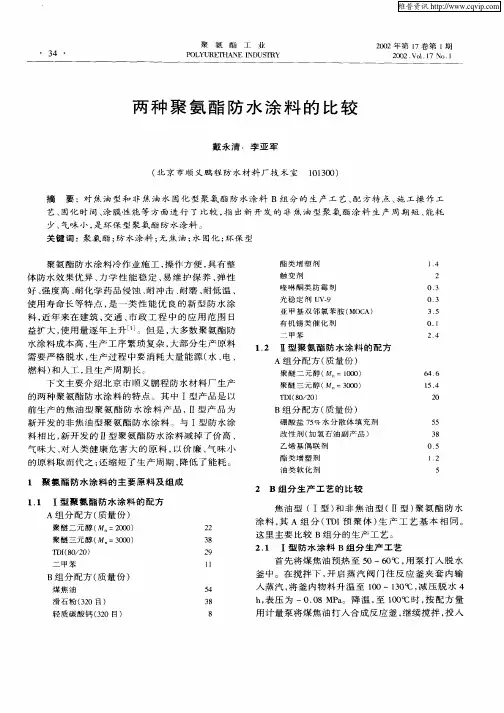

两种聚氨酯防水涂料的比较
气味大 、， ｘ Ｋ￣ 康 危 害大 的原 料 ， Ｌ 以价廉 、 味小 气 的原料取 而代之 ； 缩短 了生产周期 ， 低 了能耗 。 还 降
ｌ 聚 氨 酯 防水 涂 料 的 主 要原 料 及 组 成 １ １ Ｉ型 聚氨 酯 防 水 涂 料 的 配 方 ．
乙烯基偶联剂 酯类增塑剂
维普资讯
聚
・
氨
酯
工
业
２０ ０ ２年 第 １ 第 １ ７卷 期
２ Ｏ２． ０ ． ７ Ｎ０． ０ Ｖ １ １ １
３ ４ ・
Ｐ ＬＹＵＲＥⅢ ＡＮＥ ＮＤＵＳｒ Ｏ Ｉ ＲＹ
两 种 聚 氨 酯 防 水 涂 料 的 比 较
戴 永 清 ．李 亚 军
・ ５ ・ ３
滑石 粉 、 酸 钙 、 变 剂 和 Ｍ Ａ。 再 次 升 温 至 碳 触 ＯＣ
１０Ｃ， 压 脱 水 １ ５ ｈ 待 釜 料 降 至 １０Ｃ以 下 时 ， ２￣ 减 ． 。 ０￣ 加人 其 它 助 剂 ， 拌 混 合 均 匀 后 ， 釜 温 降 至 ６ 搅 当 ０～
触变刺 喹啉酮类防霉 剂
０． ３ ０． ３
使 用 寿命 长 等 特 点 ， 一 类 性 能 优 良 的 新 型 防 水 涂 是
光稳定刑
二阳 １
．
ｕ 一
． ．
料 年 警交 。政 璧 曼 ： ： ． 、 工
益 扩 大 ， 用 量 逐 年 上 升 ＿ 。但 是 ， 多 数 聚 氨酯 防 使 ｌ ｊ 大 水 涂 料 成 本 高 ， 产 工 序 繁 琐 复 杂 ， 部 分 生 产 原 料 生 大 …
（ 京 市 顺 义鹏 程 防 水 材 料 厂 技 术 室 １ １０ ） 北 ０ ３０ 摘 要 ：对 焦 油 型 和 非 焦 油 水 固化 型 聚 氨 酯 防 水 涂 料 Ｂ组 分 的 生 产 工 艺 、 方 特 点 、 工 操 作 工 配 施
聚氨酯防水涂料
中国新型涂料网讯：
1、外观：聚氨酯防水涂料为均匀粘稠液体，无凝胶、结块
2、物理力学性能
注：①仅用于地下工程湖湿基面时要求。
②仅用于外露使用产品。
: 1、搅拌：先将液料倒入容器中，再将粉料慢慢加入，同时充分搅拌3-5分钟
至形成无生粉团和颗粒的均匀浆料即可使用；（最好使用搅拌器）
2、涂刷：用毛刷或滚刷直接涂刷在基面上，力度使用均匀，不可漏刷；一般需
涂刷2遍（根据使用要求而定），每次涂刷厚度不超过1mm；前一次略微干固后
再进行后一次涂刷（刚好不粘手，一般间隔1-2小时），前后垂直十字交叉涂
刷,涂刷总厚度一般为1-2mm；如果涂层已经固化，涂刷另一层时先用清水湿润。
3、养护：施工24小时后建议用湿布覆盖涂层或喷雾洒水对涂层进行养护。
4、保护：施工后完全干固前请采取禁止踩踏、雨水、暴晒、尖锐损伤等保护。
5、检查（闭水试验）：卫生间、水池等部位请在防水层干固后（夏天至少24
小时，冬天至少48小时）储满水48小时以检查防水施工是否合格。
轻质墙体
须做淋水试验。
中国新型涂料网讯：
1、外观：聚氨酯防水涂料为均匀粘稠液体，无凝胶、结块
2、物理力学性能。
聚氨酯防水材料
聚氨酯防水材料聚氨酯防水材料是一种应用广泛的防水材料，其优异的防水性能和耐久性使其成为建筑行业中常用的防水材料之一。
聚氨酯防水材料是由异氰酸酯和多元醇等原料经过化学反应制成的高分子材料，具有优异的耐候性和耐化学腐蚀性，能够有效地防止水分渗透，保护建筑结构不受潮湿和雨水侵蚀。
聚氨酯防水材料具有以下几个显著特点：1. 良好的粘结性能，聚氨酯防水材料在施工时能够与基层材料牢固粘结，形成一体化的防水层，不易产生空鼓和脱落现象，保证了防水层的完整性和稳固性。
2. 优异的柔韧性，聚氨酯防水材料在施工后能够形成具有一定柔韧性的防水膜，能够适应建筑结构的变形和振动，不易发生裂纹和渗漏，保证了防水效果的持久性。
3. 耐候性强，聚氨酯防水材料具有良好的耐候性，能够在不同气候条件下保持稳定的性能，不易老化和变质，能够长期保持优异的防水效果。
4. 施工方便，聚氨酯防水材料施工简便，可以采用喷涂、刷涂等多种方式进行施工，适用于各种建筑结构和基层材料，施工效率高，能够快速形成均匀、致密的防水层。
5. 环保健康，聚氨酯防水材料无溶剂挥发，无毒无味，对人体和环境无害，符合环保要求，能够有效保护建筑结构，提高建筑物的使用寿命。
在实际应用中，聚氨酯防水材料广泛用于建筑屋面、地下室、水池、隧道、桥梁等工程的防水处理，能够有效防止地面水分渗透，保护建筑结构不受水蚀和潮湿侵害，延长建筑物的使用寿命。
同时，聚氨酯防水材料还可以用于工业设备、船舶、储罐等设备的防水维护，能够有效保护设备不受腐蚀和水侵，延长设备的使用寿命。
总的来说，聚氨酯防水材料具有优异的防水性能、耐久性和施工便利性，是一种理想的防水材料，能够满足建筑工程和工业设备的防水需求，为建筑和设备提供可靠的防水保护。
在今后的建筑工程和设备维护中，聚氨酯防水材料将继续发挥重要作用，为各类工程和设备提供持久的防水保护，推动建筑行业的可持续发展。
聚氨酯防水涂料介绍
三亚乙基二胺（三乙烯二胺） 主要用作聚氨酯泡沫塑料的凝 胶催化剂。33%浓度商品牌号为 A‐33。
二月桂酸二丁基锡，用于弹性 体、胶粘剂、密封胶、涂料、 硬泡、模塑泡沫、RIM等。典型 商品牌号为T‐12。
聚氨酯其他原材料
阻燃剂 发泡剂 增塑剂 抗氧化剂 光稳定剂 分散剂 消泡剂 填料 色浆
聚氨酯防水涂料标准
2013年3月30日，召开了GB/T 19250《聚氨酯防水涂料》国家标准审 查会, 并通过了对该标准的审查。
与会代表认为该标准是在总结我国 多年来聚氨酯防水涂料开发及生产应用 的基础上修订的，标准参考了日本JIS A6021-2011《建筑防水涂料》，相关技 术指标超过了国外标准要求，标准达到 了国际先进水平。
粘接性能好，附着力强
与混凝土、钢结构、木材、硬泡 聚氨酯等多种材料具有良好的粘结性 能，在符合要求的各种基层上无需涂 刷基层处理剂即可直接施工。
聚氨酯防水涂料性能特点
适合任何形状复杂的基层施工
在常温下呈粘稠状液体，经涂布固化后，能形成无接缝的 防水涂膜。特别适宜在立面、阴阳角、穿结构层管道、凸起物、 狭窄场所等细部构造处进行防水施工，固化后能在这些复杂部 件表面形成完整的防水膜。
500 450 250
15 30
40
-35℃，无裂纹
0.3MPa 120min，不透 水
硬度（邵AM）≥
60
耐磨性/（750g/500r） /mg ≤
50
耐冲击性 /kg.m ≥
1.0
接缝动态变形能力 /10000次
无裂纹
表3 主要有害物质限量
性能指标
A类
B类
挥发性有机化合物（VOC） /(g/L) ≤
环保型水固化聚氨酯防水涂料的研发及性能研究
５ｏ＿２９）聚氨酯防水涂料》提升到现在的 Ｇ ｆ １２０ 成了单、双组分的水固化聚氨酯防水涂料的生产体系。水固 ０＿９（６《 Ｊ ， ＢＦ ９５
—
２０ 《 ０３ 聚氨酯防水涂料》 。由中国建筑防水协会编制的中国 化、 无溶剂、 非焦油型 聚氨酯防水涂料日 益被市场所接受， 并
且水固化型聚氨酯防水涂料以水为固化扩链剂，符合生态发
见式（） ４。
Ｒ Ｎ ０Ｒ Ｎ ２ — Ｃ ＋— Ｈ — Ｒ Ｎ ０ Ｈ Ｒ — ＨＣ Ｎ —＿ （） ４
１ 水固化聚氨酯防水涂料产品分类及组成
单组分和双组分水固化聚氨酯防水涂料。 单组分水固化聚氨酯防水涂料施工时只须现场加入 ５ ％
致癌的危险的困扰。但水固化聚氨酯防水涂料在发展过程中 也存在市场混乱， 假冒伪劣充斥市场， 设计、 施工甚至生产企
ＮＥ Ｂ ＩＤＩ Ｗ Ｕ ＮＧ ＡＴ ＲＩ Ｓ Ｌ Ｍ Ｅ ＡＬ ・１ ・
褚建军， 环保型水 固 等： 化聚氨酯防水涂料的研发及性能研究
业也不能正确认识的问题。
Ｃ ｎ Ｓ Ｅ Ｃ ｕ ｌ ， Ａ ｉｅ ＨＵ Ｊ “ ，Ｈ Ｎ ｈ ｎ ｎ Ｋ ＮＧＪｆｎ Ⅱ ｉ ｅ
（ ａｅｐ ｏ ｆＭａｅｉｌＤｅ ｉｎ＆ Ｒｅｅ ｒｈ Ｉｓｉｕｅ Ｓ ｚ ｏ ｉｏ ｓｇ Ｗ ｔｒｒｏ ｔｒａ ｓｇ ｓａｃ ｎ ｔ ｔ， ｕ ｈ ｕＳ ｎ ｍａ Ｄｅｉｎ＆ Ｒｅｅ ｒｈ Ｉ ｔｔｔ ｔ ｓ ａｃ ｎｓｉ ｅ ｕ
收稿 日期 ：０ ２ ０ — ８ ２１—２０ 作者 简介： 褚建军 ， ，９２年生 ， 苏苏州人 男 １６ 江 高级工程师 ， 从事 防
水材料研究 。地址： 江苏省苏卅ｌ 市三香路 ９ ９号， － ｉ ￣ ｅｕ ２ ． ９ Ｅ ｍａ ： ｊｈ ＠１６ ｌ
几种聚氨酯的分类及特性
几种聚氨酯的分类及特性单组份湿固化聚氨酯防水涂料（油性）产品概述：单组份湿固化聚氨酯防水涂料，是一种反应型湿固化成膜的高分子防水涂料，它是以异氰酸酯、聚醚为主材料，配以混合潜固剂、增塑剂等各种助剂用特殊工艺经高温脱水、聚合反应而成。
使用时涂覆与防水基层，通过聚氨酯预聚体中的-NCO端基与空气中的湿气进行化学反应，在基层表面形成坚韧、柔软和无接缝的橡胶防水膜。
产品特点：现场即开即用，施工方便。
对基层含水率要求不苛刻，可在较潮湿的基面上施工，也可在相对湿度较大的条件下施工。
聚氨酯涂膜拉伸强度高，延伸率高，弹性好，耐高、低温性能好，对基层收缩和开裂变形的适应性强。
一次可涂1-3mm厚，涂膜密实，无针孔、无气泡。
粘结力强，在符合要求的各种基层上不需涂刷基层处理剂。
颜色可调，可满足不同客户对表达色彩不同的人性化需求。
适用范围：适用于层面、地下室、厕浴间及游泳池等各种民用与工业建筑的防水施工更适合于形状复杂、管道纵横的部位防水工程。
双组份湿固化聚氨酯防水涂料（油性）产品概述：双组份湿固化聚氨酯防水涂料属于双组份化学反应固化型防水材料，其中甲组分是由聚醚和异氰酸酯缩聚得到的异氰酸酯封端的预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。
使用时将甲乙两组分按比例混合均匀，涂刷在防水基层表面上，经常温交联固化，形成橡胶状弹性涂膜，从而起到防水作用。
产品特点：双组份聚氨酯防水涂料固化后形成无接缝，完整的弹性防水层，提高了建筑工程的防水抗渗能力，这是卷材防水无法达到的，尤其是涂膜具有较高的强度和延伸性，对基层开裂或伸缩的适应性强。
和基层粘接牢固，涂膜防水材料和混凝土、木材、金属、陶瓷、石棉瓦等有极强的粘接力，也可作粘和剂使用。
施工简便，聚氨酯涂膜是一种冷施工的防水涂料，施工时仅需将甲乙两组份按比例混匀，刷涂在防水基层上即可。
维修容易，只须对损坏部位局部修补，仍可达到原有的防水效果，省时省力，费用低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水固化聚氨酯防水涂料简介
水固化聚氨酯防水涂料是防水涂料中的一个新品种，其机理和应用虽曾有过报道，但对这种新型涂料的认识仍存在误解。
1 水固化聚氨酯防水涂料的由来
随着我国经济实力的增长和化学工业的发展，防水涂料迈出了以焦油（沥青）或摩卡为主要固化剂的双组分时代，单组分（潮气固化）聚氨酯防水涂料应运而生。
潮气固化聚氨酯防水涂料不使用疑为致癌的有毒物摩卡做固化剂，而是施工后由预聚体所含—NCO基与空气中的水分发生反应，生成脲键而固化，形成高弹性、坚固耐用的无接缝防水膜，施工方便，性能优异，受到欢迎。
但在应用过程中也发现其不足：
1）固化时间长，且不确定。
该涂料是靠吸收空气中的水分缓慢进行扩链反应固化的，所
以受空气湿度的影响较大。
2）不能厚涂，施工需多道涂刮，影响工期。
3）在潮湿基面涂刷会发泡。
为克服潮气固化的缺点，设想施工时加入一定量的水，促使其涂膜表里迅速固化，这就是开发水固化聚氨酯防水涂料的初衷。
2 水固化聚氨酯防水涂料原理
水固化聚氨酯防水涂料是以聚醚多元醇和多异氰酸酯进行加成反应，生成端—NCO 基的大分子预聚体，加入增塑剂、颜料、填料和气体脱除剂等成分，单组分包装（固化剂“水”施工现场方便可取，不必包装）出厂的无溶剂型材料，施工时加入一定量的水，搅拌均匀即可摊铺、刮涂，固化后为致密的聚氨酯弹性体涂膜，既可防水，也可做运动场地和地坪。
其反应机理为：异氰酸酯与水反应，首先是生成不稳定的氨基甲酸，然后由氨基甲酸分解成二氧化碳及胺，在过量异氰酸酯存在下，所生成的胺将与异氰酸酯继续反应，生成取代脲。
一个水分子可与两个—NCO基团反应，即水可看作是一种扩链剂或固化剂，使分子链增长，形成聚合物（聚脲）。
端—NCO 基聚氨酯预聚体与水反应的产物是聚氨酯脲，聚氨酯高聚物的主要原料是多异氰酸酯，其涂膜固化时不论形成氨酯键或脲键，均归属聚氨酯。
二异氰酸酯与水反应生成CO2气体的原理，被用来制备聚氨酯泡沫塑料，而在水固化聚氨酯防水涂料的制备中，关键是如何消除反应生成的CO2，使高聚物成为致密的聚氨酯弹性体。
随着科学技术的进步，现在可以通过加入CO2吸收剂，将CO2气体吸收，形成内部无气泡、表面无针孔的涂膜。
由于是通过加水使其固化，该涂料固化迅速，同样形成性能优异的取代脲（传统的胺类固化剂摩卡与异氰酸酯反应生成取代脲），其性能可完全达到,GB/T 19250-2003《聚氨酯防水涂料》标准。
为了适应环保要求，水固化聚氨酯防水涂料又有了改进，如通过减压蒸馏，脱除涂料中游离的TDI，使其含量降到0.5%以下。
该涂料既不含摩卡和溶剂，游离TDI含量又低于0.5%，实为环保型防水涂料，可适用于饮水工程、厕浴间防水以及地铁等空气不流通、潮湿环境的防水施工。
