水固化环保型聚氨酯防水涂料及其制备工艺获发明专利
信 材生产，建筑面积将达８万ｍｚ，主要建设家具油漆、家具（鞋 类）粘胶剂、涂料、节能建材等生产线。预计建成后年产量将 达到７万ｔ，年产值达３Ｏ亿元，实现利税５亿元，并可吸纳近 ２０００人就业。 （雪） 伦敦“零碳馆”亮相世博 伦敦“零碳馆”是中国第１栋零ＣＯ：排放的公共建筑，该 项目原型取自于世界上第１栋零ＣＯ 的社区贝丁顿零碳社 区。伦敦“零碳馆”由２栋零ＣＯ：排放的建筑前后相接而成， 座落在城市最佳实践区上海案例的北侧。“零碳馆”总面积 ２５００ ｍｚ，在４层高的建筑中设置了零碳报告厅、零碳餐厅、零 碳展示厅和６套零碳样板房，全方位向世博游客展示建筑领 域对抗气候变化的策略和方法。 “零碳馆”使用太阳能、风能和水源热能联动来实现空间 内的通风、制热、制冷、除湿、加湿等需求。安置在屋顶上的２２ 个风帽可以随风向灵活转动，利用温压和风压将新鲜的空气 源源不断地输入每个房间，并将室内空气排出。同时利用太 阳能和“江水源”系统给进入室内的新风降温除湿。“零碳馆” 所需的电能和热能，则是利用城市废弃物的生物能热电联系 统产生，该系统将食品废弃物和有机质混合，通过生物降解过 程产生电和热，处理后的产品可作为还田生物肥使用。 在“零碳馆”的南面，通过透明的玻璃阳光房保存从阳光 中吸收的热量，转化为室内热能；屋顶上的太阳能热水板将太 阳能转化为热能。在“零碳馆”的北面通过漫射太阳光培育绿 色屋顶植被，同时北向漫射光为室内提供了相应的自然采光 照明。“零碳馆”通过屋顶收集雨水，用来冲洗马桶或灌溉植 物等，减少了“零碳馆’’对自来水的需求。 “零碳馆”的另一大亮点是墙体表面采用了特殊荧光涂 料，白天储存的太阳能量将在夜间释放荧光，减少照明能耗， 使展馆成为会发光的房子。此外，“零碳馆”还将通过玻璃窗 采光和发电的完美结合来展示“会发电的窗户”。 作为贝丁顿零碳社区的样板，场馆所需要的电力、水完全 自给自足，还原不依赖于电网的“零碳”生活。 （曲） 宝钢新型钢渣建材产品铺“绿”世博大道 上海世博园区内６０％以上的地坪铺上了透水、透气、环 保的混凝土地砖。这是由中冶宝钢技术服务有限公司利用钢 渣制成的新型建材混凝土产品。 钢渣是钢铁生产的副产品，中冶宝钢技术服务有限公司 针对钢渣密度大、耐磨和抗折等特性，成功研制出包括碾压型 整铺透水、透气混凝土和机压型混凝土透水砖等生态环保型 钢渣透水、透气混凝土产品。该产品化害为利、变废为宝，可 广泛用于道路、体育场地的铺设，深受各地用户的欢迎和好 评。 （沈镇平） 摘
潍坊开建１７个低碳社区强制推行６项建筑节 能体系 ２０１０年４月２日，从山东省潍坊市建筑业工作会议上了 解到，山东省潍坊市今年将推进建筑节能，加快资源节约型行 业建设，今年将新增节能建筑１０００万ｍ ，完成２５万ｍ 的既 有建筑节能改造，开工建设１７个低碳示范社区，力争成为国 家可再生能源建筑应用示范城市。 ． 山东省潍坊市已出台低碳示范社区建设指导意见，将在 低碳社区推行“６＋Ｘ”体系，强制选择太阳能建筑一体化技术、 墙体保温材料及节能门窗、供热分户计量装置、节能照明产 品、地源热泵和绿地系统６个建筑节能体系。另外，要具有应 用沼气、雨水收集、中水利用、ＬＥＤ照明、新型墙体维护结构、 光伏发电、智能新风系统、垃圾无害化处理等自选项目中的内 容。 （曲） 《干混砂浆生产工艺与应用技术规范》行业标准 通过专家审定 ２０１０年３月１９日，全国水泥制品标准化技术委员会在 江苏省苏州市组织召开专家审查会，对中国散装水泥推广发 展协会组织编写并报请审定的好干混砂浆生产工艺与应用技 术规范》行业标准进行审定。 审查专家小组一致认为：（１）标准起草小组向大会提交的 文件齐全；标准制定依据充分、科学，试验方法先进、合理，试 验验证数据真实可靠。（２）标准是在参考了国外同类产品技术 资料，并考虑干混砂浆生产及工程应用实际情况的基础上，根 据验证试验结果而制定的，且与相关标准协调一致，达到国内 先进水平。（３）要求标准起草小组尽快按会议意见对标准送审 稿作进一步的修改、完善，尽快以推荐性标准正式报批，以便 及早颁布实施。并希望在实施过程中，各有关部门加强宣贯工 作，以使本标准在企业生产和产品应用中充分发挥作用。 （杨转） 水固化环保型聚氨酯防水涂料及其制备工艺获 发明专利 苏州中材非金属矿工业设计研究院有限公司的“水固化 环保型聚氨酯防水涂料及其制备工艺”获得国家发明专利（专 利号：ＺＬ２００８ １ ００１８５４０．７）。 水固化环保型聚氨酯防水涂料系双组份反应型防水涂 料，Ａ组份为纯二苯基甲烷二异氰酸酯（ＭＤＩ）和聚醚树酯反 应生产的高分子聚合物预聚体，其端基含有一定量的异氰酸 Ｎ ＥＷ ＢＵＩ ＬＤＩＮＧ ＭＡＴＥＲＩＡＬＳ ・１０１・
信 根（一ＮＣ０）；Ｂ组份是以水作为交联剂等原料所组成固化剂 系统的混合物。该产品摒弃了煤焦油成份，不掺甲苯、二甲苯、 醋酸乙烯酯等有毒害溶剂，以水作为交联剂而不使用ＭＯＣＡ 作为交联剂，不使用ＴＤＩ而采用二苯基甲烷二异氰酸酯 （ＭＤＩ）来合成预聚体。 聚氨酯防水涂料自２０世纪７０年代末在我国开发以来， 在９０年代得到迅速发展和广泛应用，国家化学建材“九五”计 划和２０１０年发展规划纲要及“十五’计划和２０１５年发展规划 纲要都把聚氨酯防水涂料列为重点发展品种。２００７年６月１４ 日建设部发布了６５９号《技术公告》，将聚氨酯防水涂料列为 重点推荐的防水涂料。随着社会的发展和人民生活水平的提 高，人们开始更重视环保和身体健康，国家和地方行业主管部 门对含有煤焦油和挥发性有毒害有机溶剂的聚氨酯防水涂料 采取了强制淘汰措施。与此同时，很多有关的科研单位和专业 生产厂商研制出一些替代煤焦油聚氨酯防水涂料产品，但是 仍需要使用甲苯、二甲苯、醋酸乙烯等挥发性的有机溶剂作为 稀释剂来调节黏度，提高施工性；同时大多数在聚氨酯防水涂 料中普遍使用的交联剂是ＭＯＣＡ，ＭＯＣＡ被认为对人有致癌 的危险，且价格昂贵。另外，聚氨酯防水涂料中一般采用甲苯 二异氰酸酯（ＴＤＩ），而ＴＤＩ是剧毒危险品，有强烈的刺激味， 对使用和运输有严格要求。为此，该工艺开发研制水性环保型 聚氨酯防水涂料新产品。 （张） 推动绿色建筑发展，创造低碳生活环境 ——陶氏化学积极参加第六届绿色建筑大会 随着全球气候和环境变化的压力与挑战，人类越来越意 识到建筑及其运行对环境的巨大影响，并由此掀起了一场世 界范围内关于发展“绿色建筑”的高潮。在低碳减排的大趋势 下，陶氏建筑应用于２０１０年４月２０日参加了由中华人民共 和国住房和城乡建设部、国家发改委、科技部、环保部、中国绿 色建筑委员会等联合主办的“第六届国际绿色建筑与建筑节 能大会暨新技术与产品博览会”。 陶氏建筑产品一直以节能、低碳引领世界潮流，在此次展 会上，陶氏化学展出了整合了舒泰龙隔热保温板、纤维素醚、 可再分散乳胶粉和界面剂等系列陶氏产品在内的ＸＰＳ外墙 外保温系统及应用更为广泛、成本更具竞争力的ＥＰＳ外墙外 保温系统。这些系统能够提供完整、可靠的建筑外墙节能解决 方案，打造真正绿色的建筑，以达到建筑节能６５％的目标，而 且建筑增加的外墙保温成本投入不超过１００元／ｍ。。 在此次上海世博会上，许多场馆的建设采用了陶氏的产 品。对此，陶氏建筑应用大中华区销售经理严戟表示：“世博会 ・１０２・ 新型建筑材料 ２０１０．５ 摘 是一个最适宜人类居住的建筑及技术的全面展示，陶氏参与 了世博会上的美国国家馆、沪上・生态家、法国罗纳～阿尔卑 斯馆的建设，这些都是绿色、环保及低能耗建筑的典范项 目。参与到世博会当中，是我们充分重视中国市场的表现。 同时，也希望能够凭借参与世博会，将陶氏一直以来秉承的 “人元素”的观念传达得更远，为在中国市场的未来发展奠定 基础。” 沪上・生态家是国内首座“零能耗”生态示范住宅，从设计 规划到技术产品的选用再到施工与运行维护，整幢房屋集成 运用了现有的建筑节能前沿技术。由陶氏化学发明的舒泰龙 隔热保温板用于沪上・生态家建筑屋面，其出色的抗水渗透 性、高热阻值以及高抗压强度，能够有效控制室内温度受外界 气温变化的影响，有效实现节能减排。凭借行业领先的产品品 质及周密的技术服务，舒泰龙还成功入选“法国罗纳阿尔卑斯 展馆”及“美国国家馆”的建筑保温材料。 （雪） 可耐福盘点清华知音讲坛２００９系列讲座 自２００９年３月可耐福携手清华大学建筑物理实验室共 同开办“清华建筑知音讲坛”以来，至今已开办了近４０场讲 座，邀请了众多国内外著名专家学者，为建筑设计、室内声学 等领域的人员提供了一个前沿技术交流的平台。 在２００９系列讲座中，可耐福邀请到众多国内外专家。其 中，韩国著名建筑声学专家Ｊｉｎ Ｙｏｎｇ ＪＥＯＮ教授，德国专家 Ｐｒｏ．Ｈｕｍｍｅｌ教授，美国Ａｃｅｂｔｅｃｈ ｌｎｃ．的华裔Ｒｏｓｅ Ｍａｒｙ Ｓｕ 女士，英国约克大学环境工程学院教授Ｄｉｅｔｅｒ Ｓｃｈｗｅｌａ先生 以及美国ＩＣＢＥＮ（国际噪声生理效应协会）主席Ｌａｒｒｙ Ｆｉｎｅｇｏｌｄ先生等，都与国内学者分享了国外的建筑声学经验； 清华大学著名教授燕翔、黄展春，武汉理工大学客座教授汪峻 峰博士等，也与听众们分享了国内建筑声学领域的典型案例 和操作经验。 可耐福大中华区商务总监马克在合作之初表示：“作为世 界知名的建筑材料品牌，可耐福希望与中国建筑业的优秀人 士一起，为人们带来更为愉悦的空间居住体验，‘清华建筑知 音讲坛’就是我们具体的计划之一。” “建筑无止境，清华有知音”。２０１０年，“清华建筑知音讲 坛”以崭新的讲堂空间、更先进的硬件设备以及更多的远程听 课端口，继续为广大的业内人士持续献上声学大礼。最新讲座 信息都提前在清华大学建筑声学网上公布（ｈｔｔｐ：／／ｗｗｗ．ａｂｃｄ． ｅｄｕ．ｃｎ／ｉｎｄｅｘ．ａｓｐ）。北京地区对课程感兴趣的人员可直接报名 参加在清华大学举行的讲座，外地的人员可报名参加网络直 播并与嘉宾互动。对于中国市场，可耐福将不断创新开发具有 卓越的隔音降噪性能的绿色节能产品，切实促进中国建筑室 内环境和居住品质的提高。 （潘）
WT环保聚氨酯防水涂料施工及应用论文
论WT环保聚氨酯防水涂料施工及应用
【摘 要】本文作者对wt环保聚氨酯防水涂料的防水机理以及材料技术特点, 施工方法进行了论述，wt环保聚氨酯防水涂料是一种新型、无污染的环保型防水材料，是一种值得推广应用的防水材料。
【关键词】防水机理；质量检查；聚氨酯；施工应用
前言
聚氨酯防水涂料是由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂、溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料。该类涂料为反应固化型（湿气固化）涂料、具有强度高、延伸率大、耐水性能好等特点。对基层变形的适应能力强。聚氨酯防水涂料是一种液态施工的单组分环保型防水涂料，是以进口聚氨酯预聚体为基本成份，无焦油和沥青等添加剂。它是空气中的湿气接触后固化，在基层表面形成一层坚固的坚韧的无接缝整体防膜。
1 材料技术特点
1.1 防水机理
wt环保聚氨酯防水涂料是双组份反应型高分子涂膜防水材料,它是由预聚体甲料和固化液乙料按重量比1∶2.5均匀混合,在常温下经过彻底的缩合、聚合反应,形成的一种具有空间网状结构、富有弹性、无接缝、橡胶状的薄膜层,从而达到防水抗渗的目的。
1.2 技术特点
wt环保聚氨酯防水涂料为液态施工,冷作业,它耐老化、防腐蚀、抗晒、耐热、耐寒,且粘结性能好。与其它防水材料相比,有以下显著优点:
1.2.1 固化前为胶状液体,特别适合于形状复杂、阴阳角多、管道纵横的防水部位。
1.2.2 粘结性能好,粘结力强,对混凝土、水泥砂浆、木材及陶瓷等表面有较强的附着力和粘结力,防水层与基层形成一个整体,不空鼓,出现漏水现象时容易查找漏水源,漏水源一般在漏水点对应位置,方便维修。
1.2.3 弹性高,延伸率大,对基层伸缩或开裂变形的适应性强。
1.2.4 使用方便,施工方法简单,施工时只需将甲料和乙料按重量比1∶2.5 均匀混合后,分2～3 次涂刮在需要防水的基层上即可。
室温固化型高强度聚氨酯防水涂料的研制

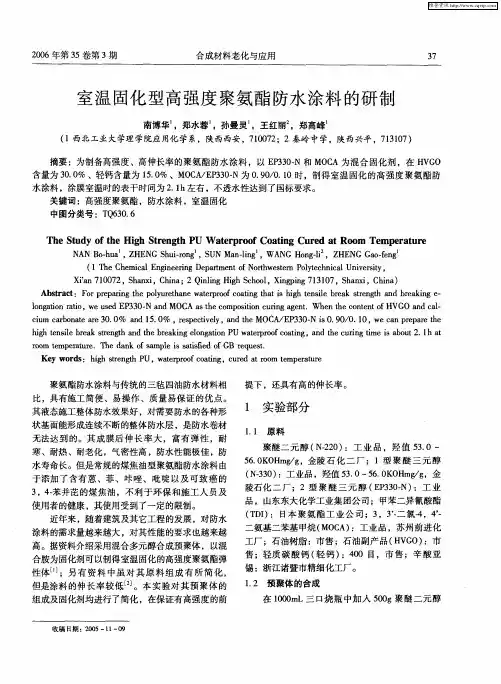

２００６年第３５卷第３期 合成材料老化与应用 ３７
室温固化型高强度聚氨酯防水涂料的研制
南博华 ，郑水蓉 ，孙曼灵 。王红丽 ，郑高峰 （１西北工业大学理学院应用化学系，陕西西安，７１００７２；２秦岭中学．陕西兴平，７１３１０７） 摘要：为制备高强度、高伸长率的聚氨酯防水涂料，以ＥＰ３３０一Ｎ和ＭＯＣＡ为混合固化剂，在ＨＶＧＯ 含量为３０．Ｏ％、轻钙含量为１５．Ｏ％、ＭＯＣＡ／ＥＰ３３０一Ｎ为０．９０／０．１０时，制得室温固化的高强度聚氨酯防 水涂料，涂膜室温时的表干时间为２．１ｈ左右，不透水性达到了国标要求。 关键词：高强度聚氨酯，防水涂料，室温固化 中图分类号：ＴＱ６３０．６ Ｔｈｅ Ｓｔｕｄｙ ｏｆ ｔｈｅ Ｈｉｇｈ Ｓｔｒｅｎｇｔｈ ＰＵ Ｗａｔｅｒｐｒｏｏｆ Ｃｏａｔｉｎｇ Ｃｕｒｅｄ ａｔ Ｒｏｏｍ Ｔｅｍｐｅｒａｔｕｒｅ ＮＡＮ Ｂｏ—ｈｕａ ，ＺＨＥＮＧ Ｓｈｕｉ—ｒｏｎｇ ，ＳＵＮ Ｍａｎ—ｌｉｎｇ 。ＷＡＮＧ Ｈｏｎｇ—ｌｉ ，ＺＨＥＮＧ Ｇａｏ—ｆｅｎｇ （１ Ｔｈｅ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｎｏ￣ｈｗｅｓｔｅｍ Ｐｏｌｙｔｅｃｈｎｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ。 Ｘｉ’ａｎ ７１００７２，Ｓｈａｎｘｉ，Ｃｈｉｎａ；２ Ｑｉｎｌｉｎｇ Ｈｉｇｈ Ｓｃｈｏｏｌ，Ｘｉｎｇｐｉｎｇ ７１３１０７，Ｓｈａｎｘｉ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｆｏｒ ｐｒｅｐａｒｉｎｇ ｔｈｅ ｐｏｌｙｕｒｅｔｈａｎｅ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ ｔｈａｔ ｉｓ ｈｉｇｈ ｔｅｎｓｉｌｅ ｂｒｅａｋ ｓｔｒｅｎｇｔｈ ａｎｄ ｂｒｅａｋｉｎｇ ｅ— ｌｏｎｇａｔｉｏｎ ｒａｔｉｏ，ｗｅ ｕｓｅｄ ＥＰ３３０一Ｎ ａｎｄ ＭＯＣＡ ａｓ ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ ｃｕｒｉｎｇ ａｇｅｎｔ．Ｗｈｅｎ ｔｈｅ ｃｏｎｔｅｎｔ ｏｆ ＨＶＧＯ ａｎｄ ｃａｌ— ｃｉｕｍ ｃａｒｂｏｎａｔｅ ａｒｅ ３０．０％ａｎｄ １５．Ｏ％。ｒｅｓｐｅｃｔｉｖｅｌｙ，ａｎｄ ｔ｝ｌｅ ＭＯＣＡ／ＥＰ３３０一Ｎ ｉＳ ０．９０／０．１０，ｗｅ ｃａｎ ｐｒｅｐａｒｅ ｔ｝ｌｅ ｈｉｇｈ ｔｅｎｓｉｌｅ ｂｒｅａｋ ｓｔｒｅｎｇｔｈ ａｎｄ ｔｈｅ ｂｒｅａｋｉｎｇ ｅｌｏｎｇａｔｉｏｎ ＰＵ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ．ａｎｄ ｔｈｅ ｃｕｒｉｎｇ ｔｉｍｅ ｉｓ ａｂｏｕｔ ２．１ ｈ ａｔ ｒｏｏｍ ｔｅｍｐｅｒａｔｕｒｅ．Ｔｈｅ ｄａｎｋ ｏｆ ｓａｍｐｌｅ ｉｓ ｓａｔｉｓｆｉｅｄ ｏｆ ＧＢ ｒｅｑｕｅｓｔ． Ｋｅｙ ｗｏｒｄｓ：ｈｉｇｈ ｓｔｒｅｎｇｔｈ ＰＵ，ｗａｔｅｒｐｒｏｆ ｃｏａｔｉｎｇ，ｃｕｒｅｄ ａｔ ｒｏｏｍ ｔｅｍｐｅｒａｔｕｒｅ 聚氨酯防水涂料与传统的三毡四油防水材料相 比，具有施工简便、易操作、质量易保证的优点。 其液态施工整体防水效果好，对需要防水的各种形 状基面能形成连续不断的整体防水层，是防水卷材 无法达到的。其成膜后伸长率大，富有弹性，耐 寒、耐热、耐老化，气密性高，防水性能极佳，防 水寿命长。但是常规的煤焦油型聚氨酯防水涂料由 于添加了含有蒽、菲、咔唑、吡啶以及可致癌的 ３，４一苯并芘的煤焦油，不利于环保和施工人员及 使用者的健康，其使用受到了一定的限制。 近年来，随着建筑及其它工程的发展，对防水 涂料的需求量越来越大，对其性能的要求也越来越 高。据资料介绍采用混合多元醇合成预聚体，以混 合胺为固化剂可以制得室温固化的高强度聚氨酯弹 性体…；另有资料中虽对其原料组成有所简化， 但是涂料的伸长率较低 Ｊ。本实验对其预聚体的 组成及固化剂均进行了简化，在保证有高强度的前
水性聚氨酯在涂料领域广泛研究和应用
水性聚氨酯在涂料领域广泛研究和应用
0
综述了水性聚氨酯涂料的主要特点和应用,介绍了防腐蚀水性聚氨酯涂料、
防水水性聚氨酯涂料、防霉杀菌水性聚氨酯涂料、阻燃水性聚氨酯涂料、抗涂鸦水性聚氨酯涂料等功能性水性聚氨酯涂料的特点和研究进展,并指出了功能性
水性聚氨酯涂料的热点研究方向。
关键词:水性聚氨酯涂料功能性涂料进展
聚氨酯(PU)是由含羟基、羧基、氨基等官能团的化合物与含异氰酸酯基化
合物反应得到的高分子化合物,分子主链中除含有许多重复的氨基甲酸酯键(-
NHCOO-)外,还含有醚键、酯键、脲键、脲基甲酸酯键。聚氨酯被誉为性能最优
异的树脂,以其制得的涂料具有许多优异的性能,如高硬度、耐磨损、柔韧性好、耐化学品、附着力强、成膜温度低、可在室温固化等。
但是,传统的溶剂型聚氨酯涂料在制备和施工的过程中都需添加不少有机溶
剂,对人类健康和环境造成危害。此外,双组分聚氨酯涂料中游离的多异氰酸酯(如TDI)对皮肤、眼睛和呼吸道有强烈的刺激作用,长期接触会引起慢性支气管
炎等疾病。因此,随着人们环保意识的加强和各国环保法律法规对挥发性有机化
合物(VOC)排放量的限制,水性聚氨酯的研究与开发日益受到重视.
水性聚氨酯是以水为分散介质,聚氨酯树脂溶解或分散于水中而形成的二元胶态体系,以其制备的水性聚氨酯涂料中不含或含有极少量的有机溶剂。水性聚
氨酯涂料,不仅具有无毒无臭味、无污染、不易燃烧、成本低、不易损伤被涂饰
表面、施工方便、易于清理等优点,还具有溶剂型聚氨酯涂料所固有的高硬度、
耐磨损等优异性能[3],因而在木器涂料、汽车涂料、建筑涂料、塑料涂料、纸张涂层以及织物和皮革涂饰等许多领域得到了广泛的应用。
为了满足人们在生产和生活方面对具有新型功能的水性涂料的需求,近年来,
人们通过对水性聚氨酯改性或添加助剂开发出了许多具有特殊物理和化学性质
的水性聚氨酯涂料,提高了水性聚氨酯涂料的功能性,扩大了水性聚氨酯涂料的
应用范围。本文综述了几种功能性水性聚氨酯涂料的最新研究进展。
沥青聚氨酯防水涂料及其施工

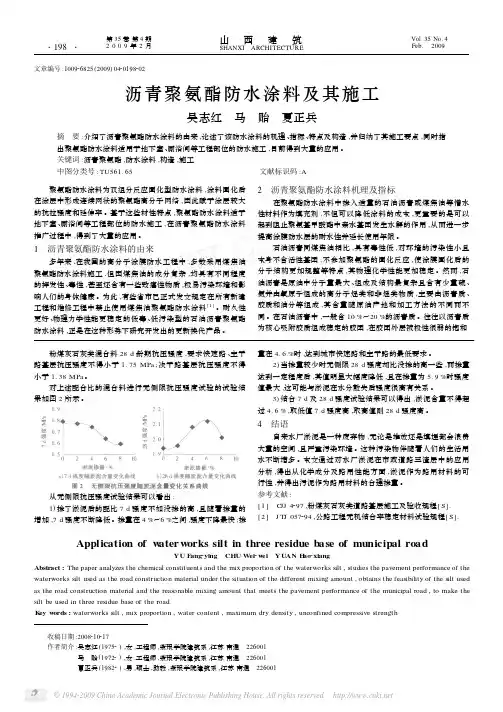

文章编号:100926825(2009)0420198202沥青聚氨酯防水涂料及其施工
收稿日期:2008210217作者简介:吴志红(19752),女,工程师,紫琅学院建筑系,江苏南通 226001马 贻(19722),女,工程师,紫琅学院建筑系,江苏南通 226001夏正兵(19822),男,硕士,助教,紫琅学院建筑系,江苏南通 226001吴志红 马 贻 夏正兵
摘 要:介绍了沥青聚氨酯防水涂料的由来,论述了该防水涂料的机理、指标、特点及构造,并归纳了其施工要点,同时指
出聚氨酯防水涂料适用于地下室、厕浴间等工程部位的防水施工,目前得到大量的应用。
关键词:沥青聚氨酯,防水涂料,构造,施工
中图分类号:TU561.65文献标识码:A
聚氨酯防水涂料为双组分反应固化型防水涂料,涂料固化后
在涂层中形成连续网状的聚氨酯高分子网络,因此赋于涂层较大
的抗拉强度和延伸率。基于这些材性特点,聚氨酯防水涂料适于
地下室、厕浴间等工程部位的防水施工,在沥青聚氨酯防水涂料
推广过程中,得到了大量的应用。
1 沥青聚氨酯防水涂料的由来
多年来,在我国的高分子涂膜防水工程中,多数采用煤焦油
聚氨酯防水涂料施工,但因煤焦油的成分复杂,均具有不同程度
的挥发性、毒性,甚至还含有一些致癌性物质,极易污染环境和影
响人们的身体健康。为此,有些省市已正式发文规定在所有新建
工程和维修工程中禁止使用煤焦油聚氨酯防水涂料[1]。耐久性
更好、物理力学性能更稳定的低毒、低污染型的石油沥青聚氨酯
防水涂料,正是在这种形势下研究开发出的更新换代产品。2 沥青聚氨酯防水涂料机理及指标
在聚氨酯防水涂料中掺入适量的石油沥青或煤焦油等憎水
性材料作为填充剂,不但可以降低涂料的成本,更重要的是可以
起到阻止聚氨基甲酸酯中亲水基团发生水解的作用,从而进一步
提高涂膜防水层的耐水性并延长使用年限。
石油沥青同煤焦油相比,具有毒性低,对环境的污染性小且
本身不含活性基团,不参加聚氨酯的固化反应,使涂膜固化后的
揭开水固化聚氨酯防水涂料的神秘面纱

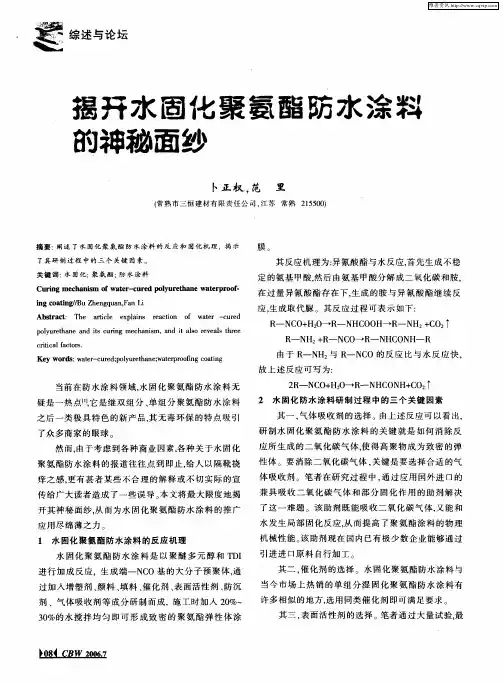

综述与论坛
揭开水固化聚氧醋舫水涂料
的神秘面纱
卜正权．．范 里 （常熟市三恒建材有限责任公司，江苏常熟２１５５００）
摘要：阐述了水固化聚氨酯防水涂料的反应和固化机理，揭示 了其研制过程中的三个关键因素。 关键词：水固化；聚氨酯；防水涂料 Ｃｕｒｉｎｇ ｍｅｃｈａｎｉｓｍ ｏｆ ｗａｔｅｒ－ｃｕｒｅｄ ｐｏｌｙｕｒｅｔｈａｎｅ ｗａｔｅｒｐｒｏｏｆ－ ｉｎｇ ｃｏａｔｉｎｇ／／Ｂｕ Ｚｈｅｎｇｑｕａｎ，Ｆａｎ Ｌｉ Ａｂｓｔｒａｃｔ：Ｔｈｅ ａｒｔｉｃｌｅ ｅｘｐｌａｉｎｓ ｒｅａｃｔｉｏｎ ｏｆ ｗａｔｅｒ—ｃｕｒｅｄ ｐｏｌｙｕｒｅｔｈａｎｅ ａｎｄ ｉｔｓ ｃｕｒｉｎｇ ｍｅｃｈａｎｉｓｍ，ａｎｄ ｉｔ ａｌｓｏ ｒｅｖｅａｌｓ ｔｈｒｅｅ ｃｒｉｔｉｃａｌｆａｃｔｏｒｓ． Ｋｅｙ ｗｏｒｄｓ：ｗａｔｅｒ－ｃｕｒｅｄ；ｐｏｌｙｕｒｅｔｈａｎｅ；ｗａｔｅｒｐｒｏｏｆｉｎｇ ｃｏａｔｉｎｇ
当前在防水涂料领域，水固化聚氨酯防水涂料无 疑是一热点『１１，它是继双组分、单组分聚氨酯防水涂料 之后一类极具特色的新产品，其无毒环保的特点吸引 了众多商家的眼球。 然而，由于考虑到各种商业因素，各种关于水固化 聚氨酯防水涂料的报道往往点到即止，给人以隔靴挠 痒之感，更有甚者某些不合理的解释或不切实际的宣 传给广大读者造成了一些误导。本文将最大限度地揭 开其神秘面纱，从而为水固化聚氨酯防水涂料的推广 应用尽绵薄之力。 １水固化聚氨酯防水涂料的反应机理 水固化聚氨酯防水涂料是以聚醚多元醇和ＴＤＩ 进行加成反应，生成端一ＮＣＯ基的大分子预聚体，通 过加入增塑剂、颜料、填料、催化剂、表面活性剂、防沉 剂、气体吸收剂等成分研制而成，施工时加入２０％～ ３０％的水搅拌均匀即可形成致密的聚氨酯弹性体涂 膜。 其反应机理为：异氰酸酯与水反应，首先生成不稳 定的氨基甲酸，然后由氨基甲酸分解成二氧化碳和胺， 在过量异氰酸酯存在下，生成的胺与异氰酸酯继续反 应，生成取代脲。其反应过程可表示如下： Ｒ—ＮｃＯ＋Ｈ２０一Ｒ—ＮＨｃＯＯＨ—Ｒ—ＮＨ２＋ＣＯ２ ｆ Ｒ—ＮＨ２＋Ｒ—ＮＣＯ—Ｒ—ＮＨＣＯＮＨ—Ｒ 由于Ｒ—ＮＨ２与Ｒ—ＮＣＯ的反应比与水反应快， 故上述反应可写为： ２Ｒ－－ＮＣＯ＋Ｈ２０—＋Ｒ—ＮＨｃＯＮＨ＋ｃＯ２ ｆ ２水固化防水涂料研制过程中的三个关键因素 其一，气体吸收剂的选择。由上述反应可以看出， 研制水固化聚氨酯防水涂料的关键就是如何消除反 应所生成的二氧化碳气体，使得高聚物成为致密的弹 性体。要消除二氧化碳气体，关键是要选择合适的气 体吸收剂。笔者在研究过程中，通过应用国外进口的 兼具吸收二氧化碳气体和部分固化作用的助剂解决 了这一难题。该助剂既能吸收二氧化碳气体，又能和 水发生局部固化反应，从而提高了聚氨酯涂料的物理 机械性能。该助剂现在国内已有极少数企业能够通过 引进进口原料自行加工。 其二，催化剂的选择。水固化聚氨酯防水涂料与 当今市场上热销的单组分湿固化聚氨酯防水涂料有 许多相似的地方，选用同类催化剂即可满足要求。 其三，表面活性剂的选择。笔者通过大量试验，
单组份聚氨酯防水涂料施工工艺

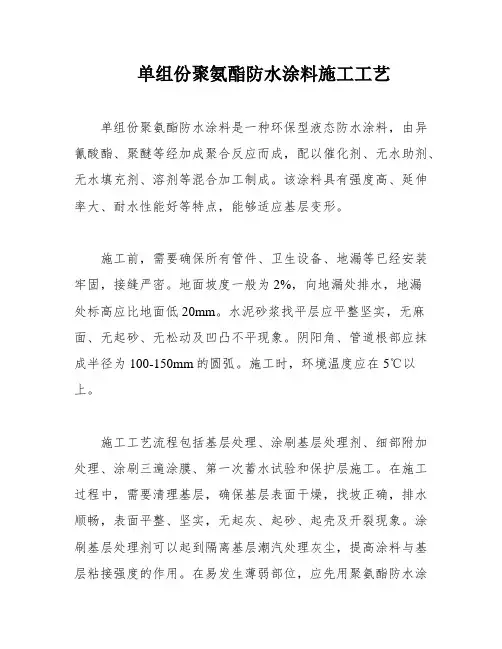

单组份聚氨酯防水涂料施工工艺
单组份聚氨酯防水涂料是一种环保型液态防水涂料，由异氰酸酯、聚醚等经加成聚合反应而成，配以催化剂、无水助剂、无水填充剂、溶剂等混合加工制成。该涂料具有强度高、延伸率大、耐水性能好等特点，能够适应基层变形。
施工前，需要确保所有管件、卫生设备、地漏等已经安装牢固，接缝严密。地面坡度一般为2%，向地漏处排水，地漏处标高应比地面低20mm。水泥砂浆找平层应平整坚实，无麻面、无起砂、无松动及凹凸不平现象。阴阳角、管道根部应抹成半径为100-150mm的圆弧。施工时，环境温度应在5℃以上。
施工工艺流程包括基层处理、涂刷基层处理剂、细部附加处理、涂刷三遍涂膜、第一次蓄水试验和保护层施工。在施工过程中，需要清理基层，确保基层表面干燥，找坡正确，排水顺畅，表面平整、坚实，无起灰、起砂、起壳及开裂现象。涂刷基层处理剂可以起到隔离基层潮汽处理灰尘，提高涂料与基层粘接强度的作用。在易发生薄弱部位，应先用聚氨酯防水涂料均匀涂刮一次，厚度0.5mm，做附加层处理。涂膜施工时，将聚氨酯防水涂料用胶皮刮板均匀涂刮在基层表面，涂刷厚度要均匀一致，用量为0.8~1.0 kg/㎡。厕浴间迎水面立面涂刷高度根据设计要求1800mm。最后进行第一次蓄水试验和保护层施工。
第二次涂膜施工需要在第一次涂膜固化干燥后进行。按照第一次涂刷的方向相垂直地进行平面的涂刮，每次涂刮的量与第一次相同。
第三次涂膜施工需要在第二次涂膜固化后进行。同样按照上述方法进行涂刮，每平方米用量为0.4~0.5kg。三次涂膜后，总共使用的涂料为2.4kg/㎡，防水层的厚度为1.5mm。
单组分聚氨酯防水涂料的施工工艺
单组分聚氨酯防水涂料的施工工艺
周维红 江苏省南通市达欣工程股份有限公司
由于单组分聚氨酯防水涂膜的整体密封性好、防水层无接缝，使用简便，所以特别适用于有地下桩基础底板的防水工程；加之我国对环境保护的日益重视，单组分环保型聚氨酯防水涂料的应用推广在我国势在必行。本文通过单组分聚氨酯防水涂料特点的论述，指出了其施工工艺的要点及主要操作过程。
近年来，单组分水固化聚氨酯防水涂料的研究逐渐活跃，该涂料与传统的其它聚氨酯涂料相比，具有以水为固化剂，施工方便且无毒无污染，更环保；水较其它固化剂而言，成本更低；能在较宽的温度范围内固化的优点。
1、单组分聚氨酯防水涂料的特点
1.1单组分聚氨酯防水涂料在施工固化前为无定形液体，对于任何形状复杂、管道纵横和变截面的基层均易于施工，形成一层柔韧、无接缝的整体涂膜防水层。
1.2固化后的单组分聚氨酯防水涂膜具有优异的物理力学性能，具有很好的弹性、拉伸性能和超乎寻常的耐低温性能，可在-59℃下弯曲保持不裂；与混凝土、木质、金属等基层粘结力强，其固有弹性可弥合因结构变形引起的基层裂缝。
1.3对细部节点有特殊的密封处理措施，保证了单组分聚氨酯防水涂膜防水层的整体密封。
1.4在使用时不需要现场配料，无需加入任何溶剂、不需搅拌、开盖即用，省时省工。 1.5单组分聚氨酯防水涂料根据粘度的不同分为两种类型，分别适用于垂直基层和水平基层。
1.6单组分聚氨酯防水涂料不含焦油、沥青和苯、甲苯等有害物质，是纯聚氨酯型，不污染环境；而且在使用过程中不掺兑溶剂，免除了有毒溶剂对环境的污染和对人身的伤害。
1.7单组分聚氨酯涂料，分为H型和V型两种类型。水平基层表面选用H型（水平型），可自流平；垂直基层表面选用V型（垂直型），不下垂、不流淌。
2、单组分聚氨酯防水涂料的施工工艺
2.1基层处理
2.2底涂施工 对于干燥、坚实、干净的混凝土和砂浆基层，可不涂刷底涂，直接涂刷单组分聚氨酯防水涂料涂膜；也可根据基层状况，在基层上薄涂一层水平型单组分聚氨酯防水涂料作为底涂。底涂干燥后，才能进行下一道工序。
双组份聚氨酯防水涂料的制备
双组份聚氨酯防水涂料的制备
聚氨酯防水涂料是一种新型高档防水、防腐材料，适用于地下室、
卫生间、浴室、贮水池、粮库、屋顶、外墙等的防水。在我国防水涂料
中，应用范围最广、用量最大的就是聚氨酯防水涂料。在20世纪70年代
末，随着我国科学技术进步和化学建材工业的发展，聚氨酯防水涂料也
得到了迅速的发展。经过20多年的发展尤其在20世纪90年代的迅速发展
和广泛应用，使聚氨酯防水涂料产品应用量仅次于改性沥青防水卷材、
自粘防水卷材，列为第3位。并逐渐形成了品种齐全性能优异的聚氨酯
防水涂料。由于传统沥青类防水涂料及焦油型聚氨酯防水涂料含有大量
萘、蒽、醌类等易挥发物质，会严重危害人们的健康，并对环境造成严
重污染，随着社会的进步和人们生活水平的提高，环保和健康引起更为
广泛的关注，如今国家和地方行业主管部门对沥青类防水涂料及焦油型
聚氨酯防水涂料采取了强制淘汰措施，取而代之的是非焦油型聚氨酯防
水涂料取代。化学建材“九五”和“十五”计划及2010年和2015年发展规划
纲要都将聚氨酯防水涂料列为重点推广发展品种[1]。NCO/OH型双组分
聚氨酯涂料是现在市场上常用的聚氨酯涂料之一。它是以异氰酸酯和聚
醚多无醇合成的含有—NCO的预聚体为A组分和以含有—OH活性基
团、交联剂等的B组分构成，它的基本反应是—NCO与—OH、—NH2交
联反应形成网络结构，使涂膜有一定的强度和弹性。因此聚氨酯涂料可
以常温固化，形成交联结构的涂膜，对各种底材均有良好的附着力、柔
韧性、耐摩擦性、耐水性、耐溶剂性，涂膜外观光亮丰满[2]。由于甲苯
二异氰酸酯（TDI）有强烈的刺激气味，有毒，而二苯基甲烷二异氰酸
酯（MDI）的挥发性比TDI小，毒性相对较小[3]，故本文实验采用MDI
代替TDI制备双组分聚氨酯防水涂料，另外MOCA是一种有毒、有致癌
性的化学品，故本文实验用三乙醇胺代替MOCA作交联剂，以减小产品
生产、应用中的毒性，使产品更环保。
本文通过研究MDI与聚丙二醇的比例、二乙二醇的用量以及反应温度
环保型水性沥青聚氨酯防水涂料配方指导
环保型水性沥青聚氨酯防水涂料配方指导
目前聚氨酯防水涂料主要有焦油型、溶剂沥青型、不含沥青的水固化彩色型三大类。焦油型聚氨酯防水涂料质量不稳定 ,耐老化性差,污染严重,正在被淘汰中 ;溶剂沥青型聚氨酯防水涂料因含大量溶剂 ,在贮存、运输、施工过程中安全可靠性差;不含沥青的水固化彩色聚氨酯防水涂料性能优良 ,无污染 ,施工安全方便,但价格昂贵,难以被市场接受。
所以当今聚氨酯发展和研究的方向是节能、环保、施工方便、价格低的水性产品。经过长时间的研究 ,我们研制成功一种水性、节能、环保、性能优良、价格低、易于推广应用的环保型水性沥青聚氨酯防水涂料。
1 主要材料及配比
环保型水性沥青聚氨酯防水涂料由 A 和B 两组分组成。
A 组分:聚氨酯预聚体 86
改性剂 10
助 剂 4
B 组分:沥青乳液 80
改性材料 20
A∶B = 1∶0. 1～1. 2 (质量比)
2 制备方法
环保型水性沥青聚氨酯防水涂料的制备方法 :
(1) 改性剂在研磨机中磨到粒径小于0. 05mm ,烘干 ; (2) 将改性剂、助剂与—NCO 含量为1 % ～ 20 % 、粘度为2000～8000cp 的聚氨酯预聚体混合均匀 ,包装成A 组分;
(3) 将固体含量为20 %～70 % 的沥青乳液与改性材料混合均匀 ,包装成B 组分;
(4) 将A 组分与B 组分按1∶0. 1～1. 2 比例混合搅拌均匀即可。
3 技术优点
主要技术性能指标达 J C/ T 500 -92 (96) 一等品的要求。
(1) 配方、生产工艺科学先进,产品性能稳定。
(2) 技术路线国内首创,性能价格均为理想,是焦油型、溶剂型聚氨酯防水涂料理想的更新换代产品 ,市场前景广阔。
(3) 应用广泛,适用于各种建筑屋面、地下室、厕浴、污水池、游泳池等工程的防水。
(4) 由于是水性材料,对基层含水率要求低,能够保证施工进度。
水固化聚氨酯
水固化聚氨酯防水涂料的性能及研究
1楼
> 1前言
> 我国目前在防水施工中,实际应用的聚氨酯防水涂料主要包括焦油型和非焦油型两种。焦油型、石油沥青聚氨酯等成分复杂,含有大量的蒽、萘、酚类等易挥发物质,严重污染环境和危害人体健康,随着人们环保意识的增强和科技的进步,焦油型聚氨酯防水涂料的应用日益受到限制,国家正提倡采用非焦油型聚氨酯防水涂料和聚醚型聚氨酯防水涂料[1]。本文研制的水固化聚氨酯防水涂料是聚醚型、无溶剂环保型的高档合成高分子防水涂料,与传统的焦油型、石油沥青聚氨酯防水涂料相比,有着无溶剂挥发、无毒、无味、施工无污染、固化迅速等优点,符合生态发展和环境保护的要求[2],在施工配漆时以水为固化剂,这与其他单或双组分聚氨酯防水涂料明显不同,体现出聚氨酯防水涂料研制开发的新思路、新工艺,具有广阔的市场前景。
> 2水固化聚氨酯防水涂料的制备[3]
> 2.1主要原料
> 聚醚多元醇,工业牌号:TDIOL-2000和TEP-330N;甲苯二异氰酸酯(TDI);邻苯二甲酸二异壬酯(DINP);二丁基二月桂酸锡(T-12);一缩二乙二醇(二甘醇);消泡剂;脱水剂;抗氧剂;填料等,工业品。
> 2.2预聚体的合成
> 先将聚醚多元醇(TDIOL-2000和TEP-330N)在(110～120)℃、-0.095MPa下减压脱水(40～60)min,使之含水率≤0.05%,备用。在密闭容器中分别加入TDIOL-2000、TDI和TEP-330N,比例为9∶2.5∶1,在(90～95)℃、搅拌速度为400r/min条件下反应3h左右。其间要多次抽样检测聚合物的—NCO含量,并根据其含量加入适量的一缩二乙二醇和补充适量的TDI,当预聚体的— NCO质量分为5.40%～5.50%时,即可停止反应。
> 2.3涂料的制备
> 在高速搅拌下加入增塑剂DINP、填料(颜料)、脱水剂,分散均匀后备用。把已合成好的预聚体升温到95℃,并在高速搅拌下加入分散好的色浆、消泡剂、抗氧化剂,保温搅拌1.5h,冷却降温至50℃,加入适量的催干剂二丁基二月桂酸锡(T-12),分散均匀即可出料。
