齿轮泵齿轮的磨损及维修介绍
齿轮泵异响的原因
齿轮泵异响的原因齿轮泵异响的原因有多种，以下是可能的原因及解决方法：1.齿轮泵内部组件磨损：齿轮泵内部组件的磨损，如齿轮、轴套等，会导致异响。
通常，这种异响是由于内部组件长期使用导致磨损，或者是由于安装不当导致内部组件错位。
解决方法是更换磨损的内部组件，或者重新调整安装位置。
1.齿轮泵轴故障：齿轮泵轴故障也是导致异响的原因之一。
如果轴出现弯曲、断裂等问题，会导致齿轮泵运行不顺畅，从而产生异响。
解决方法是更换故障的轴。
1.润滑不足：如果齿轮泵内部的润滑系统出现问题，会导致润滑不足，从而产生异响。
润滑不足可能是由于润滑油不足、润滑油管堵塞等原因导致的。
解决方法是检查润滑系统，确保润滑油充足，并清洗润滑油管。
1.泵体与泵盖间不紧密：如果泵体与泵盖之间的间隙过大，会导致泵体内部的气体泄漏，从而产生异响。
解决方法是检查泵体与泵盖之间的间隙，确保其紧密配合。
1.齿轮泵内部异物：如果齿轮泵内部存在异物，如铁屑、砂石等，会导致齿轮泵运行不顺畅，从而产生异响。
解决方法是拆开齿轮泵，清除内部的异物。
1.电压不稳定：如果齿轮泵的电源电压不稳定，会导致电机运行不平稳，从而产生异响。
解决方法是检查电源电压是否稳定，如果不稳定，需要调整电源电压。
1.齿轮泵过载：如果齿轮泵过载运行，会导致电机过热，从而产生异响。
解决方法是检查齿轮泵的负载情况，避免过载运行。
1.齿轮泵轴承故障：齿轮泵的轴承故障也是导致异响的原因之一。
如果轴承出现磨损、断裂等问题，会导致齿轮泵运行不顺畅，从而产生异响。
解决方法是更换故障的轴承。
1.齿轮泵内部压力波动：如果齿轮泵内部压力波动过大，会导致内部组件受力不均，从而产生异响。
解决方法是检查齿轮泵的内部压力波动情况，如有需要可以调整液压系统参数。
1.齿轮泵与电机的对中不良：如果齿轮泵与电机之间的对中不良，会导致齿轮泵运行不平稳，从而产生异响。
解决方法是重新调整齿轮泵与电机之间的对中位置。
综上所述，齿轮泵异响的原因有很多种，需要根据具体情况进行分析和解决。
齿轮泵的维修方法
齿轮泵的维修方法
齿轮泵是一种常用于液压系统中的泵浦，由于长时间使用或者操作不当，齿轮
泵可能会发生故障。
本文将介绍常见的齿轮泵故障和相应的维修方法。
1. 齿轮泵漏油
齿轮泵漏油是一个常见的故障，可能是由于密封件老化或磨损导致。
首先需要
检查油封、O型圈等密封件是否还能正常工作，若发现损坏需要及时更换。
同时，还需要检查泵的安装是否正确，确保与管道和油箱之间的连接处没有漏油现象。
2. 齿轮泵产生噪声
齿轮泵运行时如果产生噪声，可能是由于齿轮配合间隙过大或者齿轮损坏导致。
解决方法有两种：一是调整齿轮之间的间隙，确保其符合标准；二是更换齿轮或者维护齿轮表面，确保齿轮能正常配合。
3. 齿轮泵泵体过热
齿轮泵泵体过热可能是由于泵体内部存在过多泥沙或者异物导致泵体运转不畅。
解决方法是拆卸泵体，清理泵体内部杂物，确保泵体干净。
4. 齿轮泵失去工作能力
当齿轮泵失去工作能力时，可能是由于配件的损坏或者磨损导致，需要检查齿轮、轴承和密封件是否需要更换。
同时也需要检查齿轮泵的安装是否正确，以及齿轮泵的电机是否正常工作。
5. 齿轮泵排放气泡
齿轮泵排放气泡是由于油液中存在气体，导致齿轮泵泵送不畅。
解决方法之一
是更换处理气体的装置，比如安装气体堵漏器或排气塞。
另外，排出油液中的气体也是一个有效的解决方法。
总之，齿轮泵的正常运行对于液压系统的工作非常重要，及时发现并解决齿轮
泵故障有助于提高工作效率，并且延长齿轮泵使用寿命。
以上介绍的齿轮泵维修方法只是部分，实际维修过程中还需要视具体情况而定。
齿轮泵的常见故障、原因和解决办法
齿轮泵的常见故障、原因和解决办法齿轮泵是一种常见的离心泵，广泛应用于各种工业和民用场合。
但是，在使用齿轮泵时，也经常会遇到一些故障，影响齿轮泵的正常工作。
本文将介绍齿轮泵的常见故障、原因和解决办法，以帮助读者更好地维护和使用齿轮泵。
故障一：齿轮泵漏油齿轮泵漏油是一种常见的故障，通常有以下几种原因：•密封件老化或损坏：密封件老化或损坏后，会导致齿轮泵的密封效果不佳，引起泵的漏油。
•通道堵塞或管道连接不当：齿轮泵通道堵塞或管道连接不当，容易导致压力损失或进出口不对称，从而导致泵的漏油问题。
•轴承故障：轴承故障会导致泵的运转不平稳，进而导致泵的漏油。
针对齿轮泵漏油的问题，我们可以采取以下的解决办法：•更换密封件：及时更换老化或损坏的密封件，保证密封件的完好性。
•清理通道和管道：做好齿轮泵通道和管道的清洗工作，保证通道畅通，防止堵塞和连接不当问题。
•更换轴承：及时检查和更换齿轮泵的轴承，保证良好的运转状态，避免泵的漏油问题。
故障二：齿轮泵噪声过大齿轮泵噪声过大通常是由以下原因引起的：•轴承损坏：轴承故障导致齿轮泵不能平稳地运转，从而产生噪声。
•齿轮磨损或毛边：齿轮泵齿轮表面的磨损或毛边会增加泵的摩擦力，导致瑞声不断。
•进口压力不稳定：齿轮泵进口压力不稳定会导致泵流量不平稳，从而引起噪声过大。
那么，我们应该如何解决齿轮泵噪声过大的问题？•更换或修复轴承：更换或修复齿轮泵的轴承，保证轴承的运转状态，避免轴承老化或损坏导致的噪声问题。
•修复齿轮或更换齿轮泵：检查并修复齿轮表面的磨损或毛边问题，或更换新的齿轮泵，以免瑞声不断。
•保持进口压力稳定：改进齿轮泵进口管道的连接方式，使进口压力稳定，减少泵流量不平稳引起的噪声问题。
故障三：齿轮泵压力不稳定齿轮泵压力不稳定是齿轮泵运转中较为常见的问题之一，其主要原因有：•泵本身存在的结构问题：齿轮泵内部密封件磨损、齿轮齿数不符合要求等问题会直接导致齿轮泵压力不稳定。
•液体流体性质问题：液体粘度、密度、温度等流体性质会影响齿轮泵的压力稳定性。

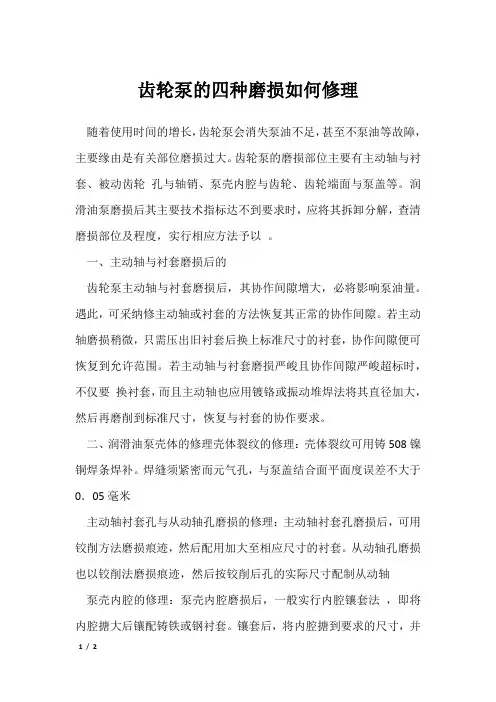

齿轮泵的四种磨损如何修理
齿轮泵的四种磨损如何修理随着使用时间的增长，齿轮泵会消失泵油不足，甚至不泵油等故障，主要缘由是有关部位磨损过大。
齿轮泵的磨损部位主要有主动轴与衬套、被动齿轮孔与轴销、泵壳内腔与齿轮、齿轮端面与泵盖等。
润滑油泵磨损后其主要技术指标达不到要求时，应将其拆卸分解，查清磨损部位及程度，实行相应方法予以。
一、主动轴与衬套磨损后的齿轮泵主动轴与衬套磨损后，其协作间隙增大，必将影响泵油量。
遇此，可采纳修主动轴或衬套的方法恢复其正常的协作间隙。
若主动轴磨损稍微，只需压出旧衬套后换上标准尺寸的衬套，协作间隙便可恢复到允许范围。
若主动轴与衬套磨损严峻且协作间隙严峻超标时，不仅要换衬套，而且主动轴也应用镀铬或振动堆焊法将其直径加大，然后再磨削到标准尺寸，恢复与衬套的协作要求。
二、润滑油泵壳体的修理壳体裂纹的修理：壳体裂纹可用铸508镍铜焊条焊补。
焊缝须紧密而元气孔，与泵盖结合面平面度误差不大于0．05毫米主动轴衬套孔与从动轴孔磨损的修理：主动轴衬套孔磨损后，可用铰削方法磨损痕迹，然后配用加大至相应尺寸的衬套。
从动轴孔磨损也以铰削法磨损痕迹，然后按铰削后孔的实际尺寸配制从动轴泵壳内腔的修理：泵壳内腔磨损后，一般实行内腔镶套法，即将内腔搪大后镶配铸铁或钢衬套。
镶套后，将内腔搪到要求的尺寸，并把伸出端面的衬套磨去，使其与泵壳结合面平齐阀座的修理：限压阀有球形阀和柱塞式阀两种。
球形阀座磨损后，可将一钢球放在阀座上，然后用金属棒轻小扣击钢球，直到球阀与阀座密合为止。
如阀座磨损严峻，可先铰削除去磨痕，再用上法使之密合。
柱塞式阀座磨损后，可放入少许气门砂进行研磨，直到密合为止三、泵盖的修理工作平面的修理：若泵盖工作平面磨损较小，可用手工研磨法磨损痕迹，即在平台或厚玻璃板上放少许气门砂，然后将泵盖放在上面进行研磨，直到磨损痕迹，工作表面平整为止。
当泵盖工作平面磨损超过0．1毫米时，应实行先车削后研磨的方法主动轴衬套孔的修理：泵盖上的主动轴衬套孔磨损的修理与壳体主动轴衬套孔磨损的修理方法相同。
齿轮泵的四种磨损如何修理
齿轮泵的四种磨损如何修理1. 弯曲磨损的修理当齿轮泵出现弯曲磨损时，主要表现为齿轮与齿轮之间的配合不良，导致泵的正常工作受到影响。
为修复这种磨损，需要采取以下步骤：•首先，对齿轮进行检查，确定是否存在弯曲现象。
•确认存在弯曲后，将齿轮从齿轮泵上取下。
•使用专用工具对齿轮进行修复，可以采用热处理或冷弯矫正的方式进行修复。
•修复后的齿轮需要重新组装到齿轮泵上，并确保配合良好。
2. 磨损副齿轮的修理磨损副齿轮是指在齿轮泵中用于传动能量的齿轮。
当副齿轮出现磨损时，会导致泵的效率下降以及噪音增加。
修理这种磨损需要遵循以下步骤：•取下受损的副齿轮，确保正确标记每个部件的位置和方向。
•将副齿轮进行清洗，去除表面的污垢和残留，以方便后续的修复工作。
•使用专用工具对副齿轮进行修复，可以采用磨削或重新涂覆的方法进行修复。
•修复后的副齿轮需要重新组装到齿轮泵上，并确保正常工作。
3. 磨损的轴承的修理齿轮泵使用轴承来支持齿轮的旋转运动，当轴承出现磨损时，会导致泵的工作不稳定甚至无法正常工作。
修理磨损的轴承需要遵循以下步骤：•首先，取下磨损的轴承，并对其进行检查，确定磨损的位置和程度。
•根据实际情况，选择合适的修复方法，可以选择更换轴承或进行修复。
•如果选择修复，可以采用磨削或重新涂覆的方法进行修复。
•完成修复后，将轴承重新安装到齿轮泵上，并确保轴承运转顺畅。
4. 沉积物磨损的修理沉积物磨损是指在齿轮泵内部形成的沉积物对齿轮和其他泵零件产生的磨损。
修理这种磨损需要按照以下步骤进行：•首先，将齿轮泵内的沉积物清除干净，确保内部无杂质。
•检查受损的部件以确认需要修复的位置和程度。
•根据实际情况，可以采用磨削、涂覆或更换零件的方式进行修复。
•完成修复后，对齿轮泵进行测试，确保其正常运转。
以上是针对齿轮泵的四种磨损进行修理的方法和步骤的介绍。
不同类型的磨损需要采用不同的修复方法，修复后需要对齿轮泵进行测试，以确保其正常工作。
修理过程需要注意安全，使用适当的工具和技术，以避免进一步损坏齿轮泵。
齿轮泵的常见故障及排除方法
齿轮泵的常见故障及排除方法齿轮泵是一种常用的液压输送设备，但在使用过程中常常会出现一些故障。
本文将介绍齿轮泵的常见故障及排除方法。
1.泵不能吸油或进油速度慢可能原因：(1)进油孔堵塞。
(2)进油管路或过滤器阻塞。
(3)温度过低，油液黏度增大。
(4)轴承磨损。
排除方法：(1)清洁进油孔。
(2)清理过滤器或更换新的过滤器。
(3)提高油液温度。
(4)更换磨损的轴承。
2.泵出油量减小或无油输出可能原因：(1)进油或出油管路堵塞。
(2)泵内部泄漏。
排除方法：(1)清洁进油和出油管路。
(2)检查密封圈和密封面是否磨损，如有需要更换。
3.泵出油压力不足或泵压力不稳定可能原因：(1)油液黏度过高。
(2)进油孔或出油孔与滑油泵盖不匹配。
(3)出口阀子弹损坏。
(4)泵的转速不稳定。
排除方法：(1)提高油液温度。
(2)检查并修复进油孔和出油孔的不匹配问题。
(3)更换损坏的阀子弹。
(4)确保泵的转速稳定。
4.泵发出异常噪音或振动可能原因：(1)泵内部存在异物。
(2)泵轴或轴承磨损。
(3)错误的泵安装或固定。
排除方法：(1)清洁泵内部。
(2)更换磨损的泵轴或轴承。
(3)重新安装和固定泵。
5.泵温度过高可能原因：(1)轴承磨损，润滑不良。
(2)进油温度过高。
(3)泵的转速过高。
排除方法：(1)更换磨损的轴承。
(2)控制进油温度。
(3)调整泵的转速。
6.泵泄漏可能原因：(1)泵的密封圈老化或损坏。
(2)泵安装不正确。
排除方法：(1)更换老化或损坏的密封圈。
(2)重新安装泵。
总结：以上是齿轮泵常见故障及排除方法的介绍，用户在使用齿轮泵时应注意定期检查和维护，及时发现并解决问题，以确保齿轮泵的正常运行。
同时，应根据具体的故障情况和设备要求选择合适的排除方法。
齿轮泵的简介和修理
齿轮泵的简介和修理关键词：齿轮泵工作原理流量公式间隙检修内容前言：因齿轮泵结构简单，经久耐用，故已取代柱塞泵，但在修理时若稍微不注意就会出现打量变差的现象，希望此文能对此类泵检修有所帮助。
齿轮泵的工作原理，它的结构很简单，其基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。
来自于管道或容器的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。
因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。
由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。
随着驱动轴的不间断地旋转，泵也就不间断地排出流体。
泵的流量直接与泵的转速有关。
实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100％，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100％地从出口排出，所以少量的流体损失是必然的。
然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93％～98％的效率。
对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。
如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。
如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限。
齿轮泵的流量公式为：Q=2qZnηv式中Z——齿数；n——转数，转/分；ηv——容积效率，对一般的齿轮泵，其值可取为0.70~0.90；q——两齿之间坑的容积，米3。
当齿轮转动时，被吸进来的液体充满了齿与齿之间的齿坑，并随着齿轮沿外壳壁被输送到压力空间中去。
齿轮油泵的故障分析及排除方法
齿轮油泵的故障分析及排除方法齿轮油泵是通过一对参数和结构相同的渐开线齿轮的相互滚动啮合，将油箱内的低压油升至能做功的高压油的重要部件。
是把发动机的机械能转换成液压能的动力装置。
东方红75拖拉机和东方红60、70T推土机机构采用CB46齿轮泵。
东方红802/802K拖拉机和东方红802KT推土机采用CBNE450或CBTIE550型齿轮泵，该泵流量大，可靠性好。
在其使用过程中容易出现以下故障。
1、油泵内部零件磨损油泵内部零件磨损会造成内漏。
其中浮动轴套与齿轮端面之间泄漏面积大，是造成内漏的主要部位。
这部分漏损量占全部内漏的50%～70%左右。
磨损内漏的齿轮泵其容积效率下降，油泵输出功率大大低于输入功率。
其损耗全部转变为热能，因此会引起油泵过热。
若将结合平面压紧，因工作时浮动轴套会有少量运动而造成磨损，结果使农具提升缓慢或不能提升，这样的浮动轴套必须更换或修理。
2、油泵壳体的磨损主要是浮动轴套孔的磨损（齿轮轴与轴套的正常间隙是0.09～0.175mm，最大不得超过0.20mm）。
齿轮工作受压力油的作用，齿轮尖部靠近油泵壳体，磨损泵体的低压腔部分。
另一种磨损是壳体内工作面成圆周似的磨损，这种磨损主要是添加的油液不净所致，所以必须添加没有杂质的油液。
3、油封磨损，胶封老化卸荷片的橡胶油封老化变质，失去弹性，对高压油腔和低压油腔失去了密封隔离作用，会产生高压油腔的油压往低压油腔，称为“内漏”，它降低了油泵的工作压力和流量。
CB46齿轮泵它的正常工作压力为100～110kg/平方厘米，正常输油量是46L/min，标准的卸荷片橡胶油封是57×43。
自紧油封是PG25×42×10的骨架式油封，它的损坏或年久失效，空气便从油封与主轴轴颈之间的缝隙或从进油口接盘与油泵壳体结合处被吸入油泵，经回油管进入油箱，在油箱中产生大量气泡。
会造成油箱中的油液减少，发动机油底槽中油液增多现象，使农具提升缓慢或不能提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮泵齿轮的磨损及维修介绍
齿轮啮合部位的渐开线齿形由于长期啮合转动、输送液体，如果被吸人压出的液体中杂质较多(如金属磨损粉末或坚硬的颗粒混入液体中)或者是支撑齿轮轴的滚针轴承磨损严重，使高速转动的齿轮产生径向不规则的跳动。
齿轮转动时不能得到正确的啮合位置，产生啮合转动干涉现象。
这些不利的工作条件加剧齿轮渐开线齿形的磨损，逐渐使齿面变得粗糙，甚至破坏渐开线齿形。
如果滚动轴承磨损严重，齿轮在工作转动时，其轴向窜动量加大，这样使齿轮的两端面与前后盖产生摩擦，造成齿轮两端侧面和前后端盖的磨损。
如果磨损间隙加大，将会影响齿轮泵的工作效率，使齿轮泵的工作转动噪声加大，此时齿轮泵必须进行维修。
1.齿轮的渐开线齿形磨损轻微而端面磨损严重时的维修。
对于油泵的齿轮端面磨损较严重，而齿轮的渐开线齿形磨损不明显的齿轮维修，通常用平面磨床把这一对齿轮端面磨平修复：修磨后的后齿轮端面两侧平面应平行，不平行度允差不超过0.005mm。
保证两齿轮的厚度尺寸相同，两齿轮的厚度误差应不大于0.005mm。
齿轮孔中心线与端面的不垂直度误差应不大于0.005mm。
磨损不明显的渐开线齿形，仅用细油石修磨一下齿面上的毛刺或局部压痕点即可。
2.齿轮的渐开线齿形磨损严重时的维修。
如果齿轮泵的齿轮齿形渐开线磨损严重，但是齿轮的两侧端平面没有磨损，在没有齿轮备件的情况下，可把这组齿轮翻转180°，重新装配。
让没有磨损的齿轮另一侧渐开线齿形啮合受力转动，这样齿轮泵的工作噪声和工作效果可略有好转，可避免停产等待备件等情况发生。
当然，这只是暂时的应急措施，新的油泵齿轮制造好后应立即更换。
