Cass宗地图出图流程
用CASS绘制地形图 详细过程
实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat 文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。
二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。
我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。
初学者可一步一步跟着做。
图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。
然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。
这时，需要输入坐标数据文件名。
可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。
这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。
输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

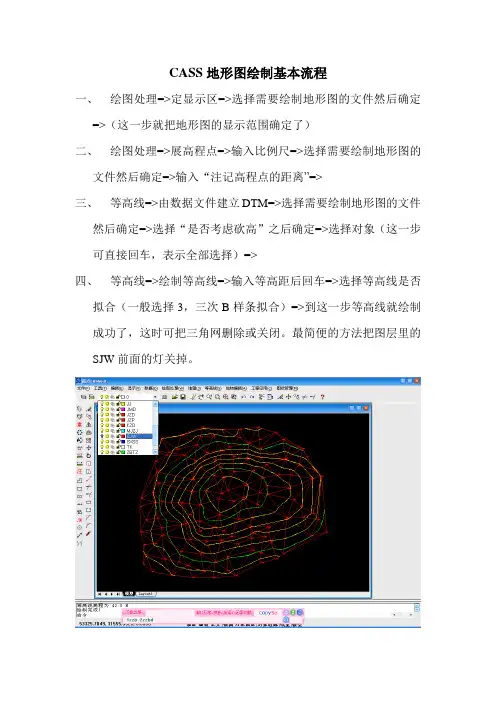

CASS地形图绘制基本流程
CASS地形图绘制基本流程
一、绘图处理=>定显示区=>选择需要绘制地形图的文件然后确定
=>（这一步就把地形图的显示范围确定了）
二、绘图处理=>展高程点=>输入比例尺=>选择需要绘制地形图的
文件然后确定=>输入“注记高程点的距离”=>
三、等高线=>由数据文件建立DTM=>选择需要绘制地形图的文件
然后确定=>选择“是否考虑砍高”之后确定=>选择对象（这一步可直接回车，表示全部选择）=>
四、等高线=>绘制等高线=>输入等高距后回车=>选择等高线是否
拟合（一般选择3，三次B样条拟合）=>到这一步等高线就绘制成功了，这时可把三角网删除或关闭。
最简便的方法把图层里的SJW前面的灯关掉。
然后把不符合规定的等高线删除或做单独处理。
五、现在就可以在上面绘制地形地物了。
为方便操作可把点号显示
出来。
操作方法为。
绘图处理=>展野外测点点号=>选择需要处理的文件然后确定。
然后选择屏幕右边的地物。
比如要绘制一四点房屋。
再根据具体要求绘制其它地形地物。
(绘制图形时应把“对象捕捉”打开。
图形绘制成功后，为方便图形的协调形，可把图形的点号删除或关闭。
操作方法为把图层里的ZDH图层前的“灯”关掉即可。
六、绘制图幅或绘制图框。
打印出图。
宗地图的绘制讲解学习
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
南方CASS6制作宗地图的步骤
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
CASS绘制地形图步骤
数据通讯和坐标格式转换一、数据通讯将全站仪内存中的数据传输到电脑中1、用电缆线将全站仪和电脑连起来。
2、在电脑中打开与全站仪配套的数据传输软件或者用CASS自带的数据传输功能连接全站仪。
（在此要注意传输参数的设置）3、先在电脑上确定，然后在全站仪上回车，开始传输数据。
二、坐标格式转换点号,属性,Y,X,H (逗号为英文状态下)1,,10014.104,56186.592,30.8232,,10001.731,56182.934,31.0193,,9998.785,56189.629,30.9454,,9994.432,56190.462,30.9675,,9985.764,56192.303,30.9836,,9981.436,56193.131,30.9737,,9951.849,56199.054,31.0601.CASS 默认的坐标格式2.格式转换由于使用的仪器型号不同，故传输得到的数据格式也不一样。
目前来说，有以下几种方法进行格式转换：u使用与全站仪配套的数据传输软件进行处理。
（最方便）u下载通用的数据格式转换软件。
u手工处理。
即使用excel进行转换。
u针对不同数据格式特点，自己编写小程序。
数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS进行成图。
根据数据采集的方式不同也有不同的成图方法。
分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。
一、成图方式二、数据传输三、草图法绘制地形图CASS绘制地形图一、成图方式1、草图法2、简码法3、电子平板法4、数字化仪录入法1、草图法“草图法(无码方式)”:工作方式要求外业工作时，除了测量员和跑尺员外，还要安排一名绘草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是什么地物（属性信息）及记下所测点的点号（位置信息），在测量过程中要和测量员及时联系，使草图上标注的某点点号要和全站仪里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码。
宗地图的绘制
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
宗地图制作
宗地图绘制一、环境参数设置1、分别打开给的6个DEG格式的模板文件，双击模板中的“审核日期：”后的“2008年12月6日”，修改为“2009年9月25日”（可自己定日期，但必须在绘图日期后面，绘图日期为2009年8月*日），双击绘图员“刘铮”，修改为自己的名字，保存。
2、将6个DWG的模板文件拷贝到CASS的安装目录下，默认的是C:\Program Files\CASS2008\BLOCKS。
3、将字体TTF文件拷贝到C:\WINDOWS\Fonts4、打开CASS 7.0软件，点击“文件→加入cass环境”5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。
如图１所示。
图 1*每次关闭cass后再打开都得进行此操作6、点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体参数设置如图２。
图 2＊以上环境参数设置好后重新启动cass软件二、制作宗地图（一）宗地提取1、点击工具条中的按钮，打开需要制作宗地图的图形文件。
2、点击工具条左上角的按钮，打开图层特性管理器，关掉ASSIST、GCD、KZD 图层。
3、点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择A4横、A4竖或A3横、A3竖，然后选择“单块宗地”。
4、按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左键，弹出“宗地图参数设置”对话框，其中参数设置见图３。
5、在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗地图的大小调整比例尺，保证宗地图的内容清晰就好），回车。
6、在屏幕空白处点击鼠标左键（滚轮可以进行放大、缩小操作，按住滚轮可进行图形的拖动），出现图４所示宗地图。
图3图 4如果画出的宗地图如下图所示，没有居中，可拖动鼠标左键选中其中的宗地图，在命令行中输入“m”，回车，再在图幅中心点击鼠标左键，移动宗地图到合适的位置，如图５所示。
宗地图绘图流程
宗地图：
1、按宗地--局部存盘
2、检查是否存在重叠线
3、复合线转为权属线（复合线闭合才能转）
4、查看J1号界址点开始的位置（要求：必须是三村交点，一般始
于西北角）
若J1开始的位置不符合要求，要打断于点，成三段线再按顺序连接闭合。
再重新按要求注记界址点。
5、添加A3宗地图框（横、竖）缩放为合适大小，套回原图。
6、生成界址点坐标表（缩放合适大小后于图框右侧排列整齐）
7、由绘图输出-窗口-预览，确定合适比例尺（修改当前绘图比例
尺、图框下侧比例尺）
8、依据比例尺n 修减三村交点处的线头长度（1—2cm*n）
9、按要求填写宗地编号、地籍图号、权利人、面积；绘图日期、
终审日期、绘图员、审核员等。
并修改文字的字体样式、颜色等。
10、依据比例尺（比例因子n）修改文字高度、圆圈半径、线的全
局宽度等。
11、插入影像。
