电子技术课程设计完整版

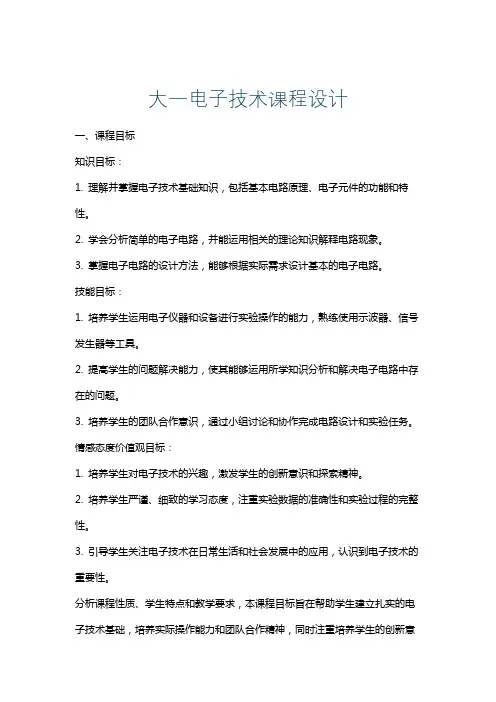

大一电子技术课程设计
大一电子技术课程设计一、课程目标知识目标：1. 理解并掌握电子技术基础知识，包括基本电路原理、电子元件的功能和特性。
2. 学会分析简单的电子电路，并能运用相关的理论知识解释电路现象。
3. 掌握电子电路的设计方法，能够根据实际需求设计基本的电子电路。
技能目标：1. 培养学生运用电子仪器和设备进行实验操作的能力，熟练使用示波器、信号发生器等工具。
2. 提高学生的问题解决能力，使其能够运用所学知识分析和解决电子电路中存在的问题。
3. 培养学生的团队合作意识，通过小组讨论和协作完成电路设计和实验任务。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学生的创新意识和探索精神。
2. 培养学生严谨、细致的学习态度，注重实验数据的准确性和实验过程的完整性。
3. 引导学生关注电子技术在日常生活和社会发展中的应用，认识到电子技术的重要性。
分析课程性质、学生特点和教学要求，本课程目标旨在帮助学生建立扎实的电子技术基础，培养实际操作能力和团队合作精神，同时注重培养学生的创新意识和科学素养。
通过本课程的学习，使学生能够具备进一步深入研究电子技术的能力，并为后续相关课程打下坚实基础。
二、教学内容本课程教学内容围绕以下几方面进行组织：1. 电子技术基础理论：包括电路基本概念、欧姆定律、基尔霍夫定律等，涉及教材第一章至第三章内容。
2. 电子元件及功能：介绍常用电子元件如电阻、电容、电感、晶体管等的特性及功能，对应教材第四章内容。
3. 基本电子电路：分析放大电路、滤波电路、振荡电路等原理和设计方法，涉及教材第五章至第七章内容。
4. 电子电路实验：包括基本实验操作、仪器使用、电路搭建与调试等，对应教材第八章内容。
5. 电子电路设计与仿真：运用Multisim等软件进行电路设计与仿真，培养学生实际操作能力，涉及教材第九章内容。
具体教学安排如下：1. 第1-4周：电子技术基础理论及电子元件学习。
2. 第5-8周：基本电子电路原理及分析方法。
电子技术课程设计
电子技术课程设计一、课程目标知识目标：1. 让学生理解并掌握电子技术基础理论知识，如电路组成、工作原理等；2. 使学生掌握常见电子元器件的识别、选用和使用方法；3. 培养学生运用电子技术解决实际问题的能力。
技能目标：1. 培养学生具备电子电路图的设计、绘制和解读能力；2. 提高学生动手实践能力，能够搭建和调试简单的电子电路；3. 培养学生运用电子测量仪器和设备进行数据采集和处理的能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发创新意识和探索精神；2. 培养学生严谨、细致、负责的学习态度，养成良好的学习习惯；3. 培养学生团队合作意识，学会与他人分享、交流、协作。
课程性质：本课程为实践性较强的学科，要求学生在掌握理论知识的基础上，注重实践操作和创新能力培养。
学生特点：本课程面向初中年级学生，学生对电子技术有一定的好奇心，具备基本的物理知识和动手能力。
教学要求：结合课程性质和学生特点，教师应注重理论与实践相结合，以学生为主体，引导学生主动参与，培养其解决问题的能力。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 电路基础知识：包括电路的概念、组成、工作原理等，对应教材第一章内容。
- 电路元件：电阻、电容、电感等；- 电路基本连接方式：串联、并联；- 电路分析方法：欧姆定律、基尔霍夫定律。
2. 常见电子元器件：二极管、三极管、晶体管等，对应教材第二章内容。
- 元器件的识别、选用和使用方法；- 特性曲线及其应用。
3. 电子电路设计与制作：对应教材第三章内容。
- 电路图的绘制与解读；- 简单放大电路、滤波电路、振荡电路的设计与搭建；- 动手实践：制作小型电子设备。
4. 电子测量与数据处理：对应教材第四章内容。
- 电子测量仪器的使用；- 数据采集与处理方法；- 实际操作：对电子电路进行测量与调试。
5. 创新实践与团队协作：结合前述内容，开展创新设计活动。
- 设计具有实际应用价值的电子电路；- 团队合作，分工明确，共同完成任务；- 展示与分享：向同学和老师展示成果，互相交流学习。
电子技术教案完整版标准版
电子技术教案完整版标准版一、教学目标1.理解电子技术的基本概念、发展历程和应用领域。
2.掌握常用电子元件的识别、性能及使用方法。
3.学会分析简单的电子电路，了解其工作原理。
4.培养学生的实践操作能力和创新思维。
二、教学内容1.电子技术概述2.常用电子元件3.简单电子电路4.电子电路仿真三、教学过程1.导入新课（1）回顾上节课的学习内容，引导学生思考电子技术的应用。
（2）介绍电子技术的定义、发展历程和应用领域。
2.讲解常用电子元件（1）电阻：讲解电阻的作用、单位、识别方法及使用注意事项。
（2）电容：讲解电容的作用、单位、识别方法及使用注意事项。
（3）电感：讲解电感的作用、单位、识别方法及使用注意事项。
（4）二极管：讲解二极管的原理、识别方法及使用注意事项。
（5）三极管：讲解三极管的原理、识别方法及使用注意事项。
3.讲解简单电子电路（1）串联电路：介绍串联电路的组成、特点及分析方法。
（2）并联电路：介绍并联电路的组成、特点及分析方法。
（3）混联电路：介绍混联电路的组成、特点及分析方法。
4.电子电路仿真（1）介绍电子电路仿真软件的基本操作。
（2）演示简单电子电路的仿真过程。
（3）引导学生进行电子电路仿真实验。
5.实践操作（1）分组进行电子元件的识别和测量。
（2）分组进行简单电子电路的搭建和测试。
（1）回顾本节课的学习内容，进行知识梳理。
（2）针对学生的实践操作，进行评价和反馈。
四、教学策略1.采用问题驱动的教学方法，引导学生主动探究。
2.结合实际应用，讲解电子元件和电路的工作原理。
3.运用电子电路仿真软件，提高学生的实践操作能力。
4.组织分组讨论，培养学生的团队协作能力。
五、教学评价1.课堂表现：观察学生在课堂上的参与程度、提问回答情况等。
2.实践操作：评价学生在实践操作中的表现，包括电子元件识别、电路搭建和测试等。
3.作业完成情况：检查学生作业的完成质量，了解学生对课堂内容的掌握程度。
六、教学反思1.部分学生课堂参与度不高，需要进一步激发学生的学习兴趣。
《电子技术课程设计》.
《电子技术课程设计》.一、教学目标本课程旨在通过学习，使学生掌握电子技术的基本原理和应用方法，提高学生的实际操作能力和创新能力。
具体目标如下：知识目标：学生能够理解并掌握电子元件的工作原理、电路图的阅读与分析、电子设备的维护与维修等基本知识。
技能目标：学生能够熟练使用电子测量仪器，进行电子电路的安装、调试与故障排除。
情感态度价值观目标：培养学生对电子技术的兴趣和热情，增强学生的团队合作意识和创新精神。
二、教学内容本课程的教学内容主要包括电子元件、电子电路、电子设备及其维护等方面的知识。
具体安排如下：1.电子元件：电阻、电容、电感、二极管、三极管等基本元件的工作原理和应用。
2.电子电路：电路图的阅读与分析，放大电路、振荡电路、滤波电路等基本电路的原理和应用。
3.电子设备：电视、音响、电脑等常见电子设备的工作原理和维护方法。
4.实践操作：电子电路的安装、调试与故障排除，掌握电子测量仪器的使用方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行。
具体方法如下：1.讲授法：教师通过讲解，使学生掌握电子技术的基本原理和知识。
2.讨论法：学生分组讨论，分享学习心得和经验，增强团队合作意识。
3.案例分析法：分析实际案例，使学生更好地理解和运用电子技术。
4.实验法：动手实践，培养学生的实际操作能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，本课程将提供以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统、全面的知识学习。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等资料，提高学生的学习兴趣。
4.实验设备：提供充足的实验设备，确保每个学生都能动手实践。
五、教学评估为了全面、客观地评价学生的学习成果，本课程将采用多种评估方式相结合的方法。
具体方式如下：1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和积极性。
电子技术全册教案教学设计
电子技术全册教案完整版教学设计第一章：电子技术基础1.1 电子技术概述了解电子技术的定义和发展历程。
掌握电子元件的基本概念和特性。
1.2 电子元件学习电阻、电容、电感等基本电子元件的符号和功能。
了解二极管、晶体管等半导体元件的原理和应用。
1.3 电子电路的基本分析方法学习电路分析的基本原理和方法，如欧姆定律、基尔霍夫定律等。
掌握电子电路的简单分析和计算能力。
第二章：模拟电子技术2.1 放大电路学习放大电路的基本原理和分类。
掌握放大电路的设计和分析方法。
2.2 滤波器了解滤波器的作用和分类。
学习模拟滤波器的设计和应用。
2.3 振荡电路掌握振荡电路的原理和分类。
学习振荡电路的设计和应用。
第三章：数字电子技术3.1 数字逻辑基础学习数字逻辑的基本概念和原理。
掌握逻辑门、逻辑函数和逻辑代数的基本运算。
3.2 数字电路学习组合逻辑电路和时序逻辑电路的原理和设计。
掌握数字电路的应用和实例。
3.3 数字计算机基础了解计算机的基本组成和工作原理。
学习计算机的中央处理器、存储器和输入输出系统。
第四章：电子测量与仪器4.1 电子测量基础学习电子测量的基本概念和方法。
掌握电子测量仪器的原理和使用方法。
4.2 常用电子测量仪器学习示波器、信号发生器、万用表等常用电子测量仪器的使用。
了解电子测量仪器的维护和保养。
4.3 电子测量实验进行电子测量实验，掌握实验操作技能和数据处理方法。
分析实验结果，提高实验能力和科学思维。
第五章：电子技术应用实例5.1 电子控制系统了解电子控制系统的基本原理和组成。
学习电子控制系统的设计和应用。
5.2 电子制作实例学习电子制作的步骤和技巧。
完成一个简单的电子制作项目，提高动手能力和创新能力。
5.3 电子技术在现代社会中的应用了解电子技术在现代社会中的广泛应用。
学习电子技术在通信、家电、工业控制等领域的应用实例。
第六章：集成运算放大器6.1 运算放大器概述学习运算放大器的基本原理和特性。
掌握运算放大器的应用领域和选用原则。
模拟电子技术课程设计全篇
七、撰写课程设计报告
6. 完成整个任务要求的总电路图、电路的仿真结 果（截图）。 7. 绘制的电路安装图 8. 实物与检测仪器的连接，在检测仪器上显示的 结果照片。 9. 总结及建议
附录： 元件清单 参考书目及参考文
举例一
一、设计一个串联型晶体管稳压电源
技术要求 1. 稳压电源输出稳定直流电压10V； 2. 最大负载电流300mA； 3. 输入的电网电压范围变化为±10%，输出亦满足上
模拟电子技术课程设计
课程设计的基础知识
电子技术基础课程设计包括 1.设计任务要求 2.电子电路设计 3.仿真测试 4.画安装图 5.电子器件组装、调试 6.撰写课程设计报告等教学环节。
电子电路的设计方法
设计一个电子电路系统时，首先必须明确系 统的设计任务，根据任务进行方案选择，然后 对方案中的各部分进行单元的设计、参数计算 和器件选择，最后将各部分连接在一起，画出 一个符合设计要求的完整的系统电路图。
3、串联型稳压电路的设计 （1）串联型稳压电路的框图
调整
＋
＋
比较放大
取样
UI
UO
基准电压
－
－
选择集成运放（或者三极管）作比较 (误差) 放大。以稳压二极管电压作为基准电压。
方法一：三极管作比较 (误差)放大
UO
(U Z
U BE2 )
R1 R2 R3 R2
R3
UO min
(U Z
U
BE2
UZ
R3
-
通过改变采样电阻中电位器R2的滑动端位置进行调节。
UO =
R1 + R2 + R3 R″2 + R3
UZ
UOmax =
完整版电子技术基础教案
目 录
• 课程介绍与目标 • 电子元器件基础 • 电路分析基础 • 数字逻辑基础 • 模拟电子技术基础 • 实验与课程设计 • 课程总结与展望
01
课程介绍与目标
电子技术基础概念
01
02
03
电子技术
研究电子设备、电路和系 统的基础理论、分析方法 和设计技术的科学。
电子技术基础
交流功率
分析交流电路中的功率传输， 包括有功功率、无功功率和视
在功率。
瞬态电路分析
储能元件
介绍电感、电容等储能 元件在瞬态电路中的角
色和特性。
一阶电路
分析包含单一储能元件 （电感或电容）的一阶
电路的瞬态响应。
二阶电路
探讨包含两个储能元件 （电感和电容）的二阶 电路的瞬态响应及其特
点。
瞬态现象的应用
涵盖电路分析、模拟电子 技术、数字电子技术等方 面的基础知识。
重要性
电子技术是现代信息社会 的基础，广泛应用于通信、 计算机、自动化等领域。
课程目标与要求
知识目标
掌握电路分析、模拟电子技术和 数字电子技术的基本原理和分析
方法。
能力目标
具备分析和设计简单电子电路的能 力，以及使用常用电子测量仪器的 技能。
集成运算放大器及其应用
集成运算放大器的基本概念 介绍集成运算放大器的定义、特点、分类等基本概念。
集成运算放大器的工作原理 详细阐述集成运算放大器的工作原理，包括输入级、中间 级、输出级等各级电路的工作原理及特点。
集成运算放大器的应用 介绍集成运算放大器在模拟电路中的应用，如信号运算、 信号处理、信号产生等，并分析集成运算放大器在电路中 的选型及应用注意事项。
电子技术设计课程设计
电子技术设计课程设计一、课程目标知识目标：1. 让学生掌握电子技术基础知识，包括常用电子元件的功能、电路图的识别与绘制。
2. 使学生了解电子电路的基本工作原理，如放大器、振荡器、滤波器等。
3. 引导学生掌握基本的电子测量方法，熟悉使用万用表、示波器等工具。
技能目标：1. 培养学生具备独立设计简单电子电路的能力，能够根据实际需求选择合适的电子元件和电路拓扑。
2. 提高学生的动手实践能力，学会焊接、调试和优化电子电路。
3. 培养学生运用所学知识解决实际问题的能力，例如制作简单的电子产品或进行故障排查。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探究精神和创新意识。
2. 培养学生具备团队协作意识，学会与他人共同解决问题。
3. 引导学生认识到电子技术在日常生活和国家发展中的重要性，树立社会责任感。
本课程针对高年级学生，结合电子技术学科特点，注重理论知识与实践操作相结合。
在教学过程中，教师需关注学生的个体差异，因材施教，使学生在掌握基础知识和技能的同时，培养其创新思维和实际操作能力。
通过本课程的学习，期望学生能够具备一定的电子技术素养，为后续专业课程学习奠定基础。
二、教学内容本课程教学内容主要包括以下三个方面：1. 电子元件与电路基础- 熟悉常用电子元件的特性、符号及用途，如电阻、电容、电感、晶体管等。
- 学习基本电路分析方法，包括基尔霍夫定律、欧姆定律等。
- 了解电路图的绘制方法，掌握电路图的识别技巧。
2. 电子电路设计与实践- 学习放大器、振荡器、滤波器等基本电路的设计原理。
- 学习电子电路设计流程，包括需求分析、电路设计、元件选型、仿真与调试等。
- 结合实际案例，指导学生完成简单电子电路的设计与制作。
3. 电子测量与故障排查- 熟悉万用表、示波器等电子测量工具的使用方法。
- 学习电子电路故障排查方法，培养学生的问题分析和解决能力。
- 组织实践活动，让学生在实际操作中掌握电子测量与故障排查技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术课程设计报告设计题目：稳压电源设计制作与调试学院：机电学院系别：机械系专业：机械设计制造及其自动化学生姓名:学号:起迄日期:指导教师:目录一、设计目的 (3)二、设计任务 (3)三、设计要求 (3)四、总体方案的设计与选择 (4)五、单元电路的设计 (4)（一）交流降压电路 (4)（二）整流电路 (5)（三）滤波电路 (6)（四）稳压电路 (7)六、总体电路图 (9)七、元器件数及参数 (10)八、电路组装\调试过程中遇到的问题及解决办法 (11)九、分析与心得 (11)十、参考文献 (12)一、设计目的（一）进一步掌握模拟电路和数字电路课程所学的理论知识。
（二）了解并掌握电路设计的基本思想和方法，学会科学分析和解决问题。
（三）熟悉常用集成数字芯片，掌握其工作原理，进一步学会使用其进行电路设计。
（四）了解集成块LM317的结构功能。
（五）掌握一种由上述集成块组成的直流稳压电源电路的制作方法。
二、设计任务利用LM317设计一个输出电压可在1.25 -- 30V之间连续可调的直流稳压电源电路。
三、设计要求（一）输出电压连续可以调节。
（二）选择合适的电阻、电容、发光二极管等器件。
（三）完成全电路理论设计、制作、调试，并画出电路原理图。
（四）撰写设计报告（包括调试总结报告）。
（五）上交制作产品一件。
四、总体方案的设计与选择我们此次设计的电路主要由四部分组成，分别是交流降压电路、整流电路、滤波电路、稳压电路。
4-1电路工作电路流程图 五、单元电路的设计（一）交流降压电路选用合适的电源变压器将电网电压降低到所需要的交流电源电压。
5-1变压器的原理简体图当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁芯穿过初级线圈和次级线圈形整流电路 滤波电路 交流降压电路 稳压电路成闭合的磁路。
在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁芯里总磁通量不变。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
（二）整流电路5-2整流电路图降压后的交流电压，通过整流电路整流变成单向脉动直流电压。
直流脉动电压经过滤波电路变成平滑的、脉动小的直流电压滤除交流成分，保留直流成分，滤波电路一般由电容组成，其作用是把脉动直流电压中的大部分纹波加以滤除，以得到较平滑的直流电压。
（三）滤波电路5-3电容滤波电路图滤波原理是：利用这些电抗元件在整流二极管导通期间储存能量、在截止期间释放能量的作用，使输出电压变得比较平滑；或从另一角度来看，电容对交、直流成分反映出来的阻抗不同，把它们合理地安排在电路中，即可达到降低交流成分而保留直流成分的目的，体现出滤波作用。
（四）稳压电路LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块，具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。
采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。
5-4 LM317原理图从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。
即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。
因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。
另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD等)，生产厂家不同，其D I 的值各不相同。
即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。
尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。
而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。
当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。
总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。
稳压电源的输出电压可用下式计算，0V ＝1.25（1＋ R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先LM317稳压块的输出电压变化范围是0V ＝1.25——37V （高输出电压的 LM317稳压块如LM317HVA 、LM317HVK 等，其输出电压变化范围是Vo ＝1.25——45V ），所以R2/R1的比值范围只能是0——28.6V 。
其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于 LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。
当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。
要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证LM317稳压块在空载时能够稳定地工作。
此时，只要保证V/（R1＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。
上式中的 1.5mA为LM317稳压块的最小稳定工作电流。
当然，只要能保证LM317稳压块在空载时能够稳定地工作，V0 /（R1＋R2）的值也可以设定为大于 1.5mA的任意值。
经计算可知R1的最大取值为R1≈0.83KΩ。
又因为R2/R1的最大值为28.6。
所以R2的最大取值为 R2≈23.74KΩ。
在使用LM317稳压块的输出电压计算公式计算其输出电压时，必须保证R1≥0.83KΩ，R2≤23.74KΩ两个不等式同时成立，才能保证LM317稳压块在空载时能够稳定地工作。
当然在LM317稳压块的输出端并联泄流电阻R也可以为LM317稳压块提供最小稳定工作电流。
六、总体电路图七、元器件数及参数八、电路组装\调试过程中遇到的问题及解决办法电路组装过程中，遇到的最大问题是，当时设计时考虑不周全，芯片分布不够合理，出现了许多特长线，不但影响布线速度，而且也给后来的调试带来不必要的麻烦。
其次，我们此次设计的直流稳压电源电路需要直接将220V的电源接入电路中，所以工作时我们特别注意了安全的问题。
此外，由于提供的元器件的规格不能符合设计要求的规定，所以不能达到所规定的调压量程。
我们也随机应变将变压器的降压量程降到12V，降低了电解电容的负荷。
其次是布线，因为要求不准交叉，且横平竖直，所以在保证连通的情况下，下了不少的功夫。
调试过程中，我们也遇到了很多的问题，我们通过上网查阅资料、互相研究。
最后请教老师，在老师的指导和帮助下顺利的把疑难问题解决。
九、分析与心得为期一周的电子技术课程设计圆满结束，在一周的时间里使我受益颇深，不仅巩固了在课堂上所学到的知识，同时也扩展了自己的知识面，真正体会到了“学用两结合”的益处，同时，也暴漏了一些问题，现将我的总结如下：课程设计刚开始时，拿着选定的题目不知如何入手，毕竟课程设计不同于实验，电路图要自己设计，静下心来，仔细分析题目，再加上指导老师的说明与提示，我们同组的同学积极查资料，互相研究、讨论寻求合适的方案，最后终于将方案确定下来。
在设计过程中，既有用过的芯片，又有没用过的芯片，需要自己查找，分析功能。
调试阶段，哪怕一个小小的错误都会影响结果，一条一条线查，一个孔一个孔的测。
由于第一次焊接，从方法上不能够很好的找到快捷、准确的方法，耽误了很多的时间。
其次，在焊接线路时，有些地方没能够焊实，在电路测试时，耽搁了很多的时间和精力，才找到错误的地方。
通过这次课程设计，使我进一步掌握数字电路课程所学的理论知识；了解数字电路设计的基本思想和方法，学会科学分析和解决问题；熟悉几种常用集成数字芯片，并掌握其工作原理，进一步学会使用其进行电路设计，培养认真严谨的工作作风和实事求是的工作态度。
以上是我在电子技术课程设计的学习与实践过程中总结的一些心得和体会，认真对待每一件事就会发现，人生处处皆学问，只有精深的理论、切身的实践、团队的配合，才能出色的完成任务。
十、参考文献[1]刘全忠刘艳莉.电子技术（第三版）.北京：高等教育出版社，2008.11[2]刘建高振铃.直流稳压电源的设计.河北建筑工程学院报，2008.12[3]安玉傅兴华吴有林.LM317可调式集成稳压电源的设计.遵义师范学院报，2008.12。
