智能交通灯管理系统
湖北省高等教育自学考试毕业论文论文题目：智能交通灯管理系统主考学校：武汉大学专业：电子信息工程技术指导教师：陈小桥考生姓名：魏超准考证号：013510210535工作单位：武汉职业技术学院2012年 08月 31 日摘要介绍一种基于AT89C51单片机的智能交通灯的设计方法，模拟定周期交通信号灯的工作状态。
该系统通过红外接收器接收信号实现特种车辆自动放行；通过霍尔车辆检测电路采集路况信号，经单片机处理后，分配各车道的绿灯时间，实现车流动态调节；左拐、右拐、直行及行人的通行指示灯采用了发光二极管，此外，还添加了盲人提示声音电路，方便盲人过人行道；最后利用KEIL软件和TKS仿真器对交通灯控制系统进行编程和仿真。
关键词：交通灯；单片机；KEIL软件；TKS仿真Abstractone kind based on the AT89C51 single-chip microcomputer intelligent traffic light design method, simulation of periodic traffic signal lamp working state. The system through the infrared receiver for receiving the signal to achieve special vehicle automatic release by Holzer; vehicle detection circuit collect traffic signal, which is processed by the microcontroller, assigning each lane green time, realize the dynamic regulation; turn left, turn right, go straight and pedestrian traffic indicator lamp using light-emitting diodes, in addition, also added the blind prompt sound circuit, facilitate the blind sidewalk; finally using KEIL software and TKS emulator for traffic light control system programming and simulation。
Key words: traffic lights; single chip microcomputer; KEIL software; TKS simulation目录引言 (1)第一章智能交通灯的总体设计 (2)1.1 智能交通灯的通行方案论证 (8)1.2 智能交通灯灯系统框图 (8)1.3 智能交通灯的工作原理 (8)第二章智能交通灯硬件系统设计 (7)2.1 单片机说明 (8)2.2 各模块电路 (29)2.3 74LS373和TC4511BP简介 (8)2.4 八段LED数码管显示电路 (8)第三章智能交通灯软件系统设计 (9)3.1 软件设计思路 ...................... 错误！未定义书签。
3.2 程序设计流程 ...................... 错误！未定义书签。
第四章智能交通灯控制系统软件调制 (26)4.1 TKS仿真器 (26)4.2 集成开发环境KEIL .................. 错误！未定义书签。
4.3系统软件调试 (29)小结 (18)致谢词 (18)参考文献 (18)引言由于我国经济的快速发展从而导致了汽车数量的猛增，大中型城市的城市交通，正面临着严峻的考验，从而导致交通问题日益严重，其主要表现如下：交通事故频发，对人类生命安全造成极大威胁；交通拥堵严重，导致出行时间增加，能源消耗加大；空气污染和噪声污染程度日益加深等。
日常的交通堵塞成为人们司空见惯而又不得不忍受的问题，在这种条件下，结合我国城市道路交通的实际情况，开发出真正适合我们自身特点的智能信号灯控制系统已经成为当前的主要任务。
随着电子技术的发展，利用单片机技术对交通灯进行智能化管理，已成为目前广泛采用的方法。
本文采用了51系列单片机AT89C51为中心器件设计交通灯控制系统。
第一章智能交通灯的设计原理1.1 智能交通灯的方案论证图2.1.1是一个典型的十字路口示意图。
从图中可知：（1）东西方向和南北方向信号灯控制是中心对称的，即无论是主干道还是支干道两侧系统对同方向的信号灯控制是同步的（2）人行道无论哪个方向，系统对两侧4个信号灯的控制也是同步的，且人行道的红绿灯变化和行车道的红绿灯变化应是一致的。
（3）通过对上面整体思路分析，可以用单片机P2口和P0口，锁存芯片和显示译码芯片的配合来实现控制LED灯和数码管。
通过锁存芯片实现单片机口的分时复用，简单易行，且编程简单，能实现数据的快速交换以及单片机的资源利用。
图2.1.1 典型十字路口交通灯示意图1.2 智能交通灯系统框图该交通灯控制系统有以下几个部分组成：车辆检测电路、特种车转换模块、单片机、显示时间电路，信号灯。
系统框图如图1.2所示。
图1.2 系统框图1.3智能交通灯的工作原理本系统运用单片机对交通灯控制系统实施控制，通过直接控制信号灯的状态变化，指挥交通的具体运行，运用了LED 数码管显示倒计时以提醒行驶者，更添加了盲人提示音电路，方便视力障碍群体通行，更具人性化。
在此基础上，加入了特种车辆自动通行控制模块和霍尔车流量检测电路，经单片机进行具体处理，及时调整通行方向。
通过P0和P2用做输出显示控制口。
P0口通过锁存器芯片74LS373和显示译码器芯片TC4511BP 分时复用控制LED 数码管实现行车道上红绿灯规律变化。
P2口当作普通输出口直接控制人行道红绿灯控制规律变。
LED 数码管通过静态显示方式实现倒计时读秒。
第二章智能交通灯硬件设计2.1 单片机说明单片机微型计算机是微型计算机的一个重要分支,也是颇具生命力的机种。
单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。
AT89C51单片机是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4KB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz工作频率，使用AT89C51单片机时无须外扩存储器。
因此，交通灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。
2.1.1 AT89C51单片机硬件结构AT89C51是8051系列单片机的典型产品，是一种带4K字节闪存可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的单片机芯片，它采用静态CMOS 工艺制造8位微处理器，最高工作频率位24MHZ。
AT89C51单片机包含中央处理器，程序存储器（ROM），数据存储器（RAM），定时/计算器，并行接口，串行接口和中断系统等几大单元及数据总线，地址总线和控制总线等三大总线，如图2.1.1所示：图2.1.1 总线结构现在说明如下：（1）中央处理器（CPU）中央处理器（CPU）是单片机芯片中最复杂，最核心的智能部件，是8为数据宽度的处理器，能处理8位二进制数据或代码。
CPU负责控制，指挥和调度整个单元系统协调的工作，用于完成运算和控制功能。
（2）数据存储器（RAM）AT89C51内部有256B的数据存储器RAM，其中有128 个8位数据存储单元和128个专用寄存器，他们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，不能用于存放用户数据。
（3）存储器（ROM）AT89C51 内部有4KB的制度程序存储器ROM，用来存放程序或程序运行过程中不会改变的原始数据（4）中断系统AT89C51共有5个中断源，其中2个用于外部中断，2个用于定时/计时器中断，1个用于串行口中断。
全部中断分为高级和低级2个优先级别。
（5）定时/计时器AT89C51内部有两个16位的定时/计时器T0和T1，以实现定时或计数产生中断用于控制程序转向。
（6）串行接口AT89C51 内部含有1个全双工串行接口，以实现单片机和其他设备之间的串行数据传送。
（7）I/O口AT89C51内部有4个8位并行I/O端口（P0，P1，P2和P3），可以实现数据的并行输入和输出。
（8）时钟振荡电路AT89C51内置最高频率达12Hz的时钟电路，但石英晶体和微调电容需外接。
石英电路可为单片机产生时钟脉冲序列。
2.1.2 AT89C51单片机的管脚说明AT89C51单片机内部总线是单总线结构，即数据总线和地址总线是公用的。
89C51有40条引脚，这40条引脚可分为I/O接口线，电源线，控制线，外接晶体线4部分。
89C51单片机为双列直插式封装结构，引脚如图3.1.2所示图3.1.2 89C51引脚分配图VCC：电源电压。
GND：接地。
RST：复位输入端，高电平有效。
P0口：P0口为一个8位双向I/O口，每脚可吸收8TTL门电流。
P0口即可作地址／数据总线使用，又可以作为通用的I/O口使用。
当CPU访问片外存储器时，P0口分时先作低8位地址总线，后作双向数据总线，此时，P0口就不能再作I/O口使用了。
在访问期间激活要使用上拉电阻。
P1口：P1口是一个带内部上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
P2口：P2口为一个带有内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，，P2即可作为通用的I/O口使用，也可以作为片外存储器的高8位地址总线，与P0口配合，组成16位片外存储器单元地址。
P3口：P3口是一个带有内部上拉电阻的8 位准双向I／0 口，可接收输出4个TTL门电流。
P3 口除了作为通用的I/O口使用之外，每个引脚还具有第二功能，具体分配如表1.表1 具有第二功能的P3口引脚ALE/PROG：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）的输出电平用于锁存地址的低8地位字节。
对F1ash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。
在平时，ALE 以时钟振荡频率的1／6 输出固定的正脉冲信号。

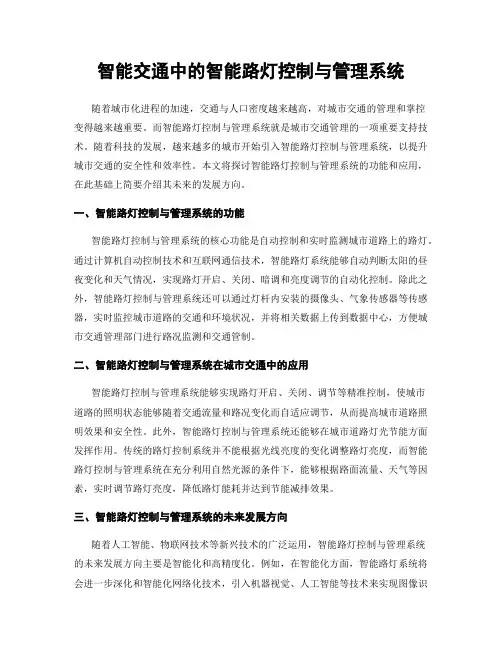

智能交通中的智能路灯控制与管理系统
智能交通中的智能路灯控制与管理系统随着城市化进程的加速，交通与人口密度越来越高，对城市交通的管理和掌控变得越来越重要。
而智能路灯控制与管理系统就是城市交通管理的一项重要支持技术。
随着科技的发展，越来越多的城市开始引入智能路灯控制与管理系统，以提升城市交通的安全性和效率性。
本文将探讨智能路灯控制与管理系统的功能和应用，在此基础上简要介绍其未来的发展方向。
一、智能路灯控制与管理系统的功能智能路灯控制与管理系统的核心功能是自动控制和实时监测城市道路上的路灯。
通过计算机自动控制技术和互联网通信技术，智能路灯系统能够自动判断太阳的昼夜变化和天气情况，实现路灯开启、关闭、暗调和亮度调节的自动化控制。
除此之外，智能路灯控制与管理系统还可以通过灯杆内安装的摄像头、气象传感器等传感器，实时监控城市道路的交通和环境状况，并将相关数据上传到数据中心，方便城市交通管理部门进行路况监测和交通管制。
二、智能路灯控制与管理系统在城市交通中的应用智能路灯控制与管理系统能够实现路灯开启、关闭、调节等精准控制，使城市道路的照明状态能够随着交通流量和路况变化而自适应调节，从而提高城市道路照明效果和安全性。
此外，智能路灯控制与管理系统还能够在城市道路灯光节能方面发挥作用。
传统的路灯控制系统并不能根据光线亮度的变化调整路灯亮度，而智能路灯控制与管理系统在充分利用自然光源的条件下，能够根据路面流量、天气等因素，实时调节路灯亮度，降低路灯能耗并达到节能减排效果。
三、智能路灯控制与管理系统的未来发展方向随着人工智能、物联网技术等新兴技术的广泛运用，智能路灯控制与管理系统的未来发展方向主要是智能化和高精度化。
例如，在智能化方面，智能路灯系统将会进一步深化和智能化网络化技术，引入机器视觉、人工智能等技术来实现图像识别、行车预警和实时监测等高级功能。
而在高精度化方面，智能路灯系统将会进一步探索人工智能、机器学习、大数据处理等高精度技术，创建高分辨率的城市数字地图，并应用于城市道路的实时监管和交通事故预防等领域。
智能交通灯控制系统的设计与实现
智能交通灯控制系统的设计与实现随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。
传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。
本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。
一、硬件设计智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。
1. 单片机系统单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。
在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。
2. 交通灯控制器交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。
在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。
3. 传感器传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。
传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。
4. 联网模块联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。
在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。
二、软件设计智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。
1. 嵌入式系统嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。
为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。
在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。
2. 上位机系统上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。
基于PLC的智能交通灯控制系统
谢谢观看
10、经济性：基于PLC的智能交通灯控制系统具有较高的经济性。首先，PLC 作为一种通用控制器，具有较低的采购成本；其次，系统的维护成本较低，因 为PLC具有较长的使用寿命和较低的故障率；此外，系统的扩展性和灵活性较 强，可以随着城市的发展逐步升级和扩展。
参考内容
随着城市化进程的加速和人们对交通安全的需求不断提升，智能交通系统的设 计变得越来越重要。其中，交通灯控制系统是智能交通系统的重要组成部分， 它能够有效地指挥车辆和行人的通行，提高交通效率，减少交通拥堵和交通事 故的发生。本次演示将介绍一种基于PLC（可编程逻辑控制器）的智能交通灯 控制系统设计。
基于PLC的智能交通灯控制系 统
目录
01 一、PLC概述
03 参考内容
02 二、系统构成与功能
随着城市化进程的加速和人们对交通安全的日益，智能交通系统成为了现代城 市不可或缺的一部分。其中，交通灯控制系统是智能交通系统的重要组成部分， 它能够有效地指挥车辆和行人的通行，提高交通效率，减少交通事故。基于 PLC的智能交通灯控制系统是一种高效、可靠、灵活的解决方案，在城市交通 管理中发挥着越来越重要的作用。
6、节能环保：系统能够根据道路交通状况自动调整信号灯的亮灭时间，减少 电能消耗，实现节能环保。同时，采用LED等新型光源也能够降低环境污染。
7、多种控制方式：系统支持手动控制、自动控制以及半自动控制等多种控制 方式，满足不同情况下的使用需求。手动控制适用于设备调试和应急情况处理； 自动控制适用于日常交通管理；半自动控制则适用于部分交通路口或特定区域 的交通管理。
3、数据处理：系统能够实时采集并处理交通数据，包括车辆和行人的流量、 速度等信息，为交通管理部门提供决策依据。
4、远程管理：系统可以通过通信模块实现与上位机的数据传输，便于交通管 理部门进行远程监控和管理。
基于STM32的智能交通灯系统设计
基于STM32的智能交通灯系统设计智能交通灯系统是一个基于STM32的控制系统，旨在改善交通流量管理和道路安全。
它利用STM32的高性能微控制器和实时操作系统，提供智能化的交通信号控制，可以根据实时交通状况进行灵活调整，从而最大限度地提高交通流量并减少交通拥堵。
该系统由以下几个主要组成部分组成：1. STM32微控制器：作为系统的核心，STM32微控制器采用先进的ARM Cortex-M处理器架构和强大的计算能力，用于控制信号灯的状态和计时功能，同时可以通过与其他传感器和设备的接口进行通信。
2.交通感应器：交通感应器通常包括车辆和行人检测器。
车辆检测器使用电磁或光电等技术监测车辆的存在和通过情况，行人检测器则使用红外传感器等技术检测行人的存在。
通过与STM32微控制器的接口，感应器可以将实时交通信息传输到控制系统中进行处理。
3. 通信模块：为了实现智能化的交通信号控制，交通灯系统与其他交通系统和设备之间需要进行数据交互。
通信模块使用嵌入式网络协议，如CAN或Ethernet，与其他交通设备进行通信，以便接收实时交通信息并将交通信号优化策略传输回控制系统。
4.人机交互界面：人机交互界面通常是一个触摸屏或面板，用于设置和调整交通信号控制的参数，以及显示交通信息和各个信号灯的状态。
通过与STM32微控制器的接口，人机交互界面可以实现与控制系统的交互。
系统的工作原理如下：1.交通感应器将车辆和行人的存在和通过情况传输到STM32微控制器。
2.STM32微控制器根据收到的交通信息，结合预设的交通信号控制策略，确定各个信号灯的状态和计时。
3.STM32微控制器通过通信模块与其他交通设备进行通信，接收实时交通信息，并将交通信号优化策略传输回控制系统。
4.人机交互界面用于设置和调整交通信号控制的参数，以及显示交通信息和各个信号灯的状态。
智能交通灯系统的设计目标是提高道路交通管理的效率和安全性。
通过实时监测交通情况，并根据实际需要进行灵活调整交通信号，可以减少交通拥堵和行车事故的发生。
智能交通中的智能信号灯控制系统使用教程
智能交通中的智能信号灯控制系统使用教程智能交通系统的迅猛发展，给城市交通带来了极大的便利与改善。
智能信号灯控制系统作为其中的重要组成部分，起到了关键的作用。
本篇文章将为您介绍智能信号灯控制系统的使用教程，帮助您更好地理解和应用该系统，提高交通效率和安全性。
第一部分：概述智能信号灯控制系统智能信号灯控制系统是指利用先进的软硬件技术，对交通信号灯进行智能化控制和管理的系统。
其核心目标是提高交通流量，减少交通拥堵，提升交通安全性能，为行车者提供更便捷的路况。
第二部分：智能信号灯控制系统的主要组成1. 控制器：智能信号灯控制系统的核心设备，负责实时监测路口的交通流量，并根据预设的算法和优化策略，进行灯色的切换和时间的调整。
目前市面上常见的控制器有计时控制器、感应控制器和视频控制器等。
2. 传感器：用于采集和监测交通流量、车辆和行人信息的设备。
常见的传感器有红外线传感器、地磁传感器和摄像头等。
通过传感器的数据采集和分析，能够更加准确地判断交通流量以及车辆和行人的情况，为信号灯的灯色切换提供参考。
3. 通信设备：智能信号灯控制系统需要与其他设备和系统进行联动，形成智能化的交通网络。
通信设备包括网络设备、无线通信设备和数据传输设备等。
通过与其他设备的联动，智能信号灯控制系统能够实现实时的数据共享和交互，提供更精确的路况信息。
第三部分：智能信号灯控制系统的使用方法1. 设置参数：进入智能信号灯控制系统的设置界面，根据交通流量和路口情况进行参数的设置。
设置包括流量预测、灯色调整、时间间隔和优先级等。
根据实际需求和交通情况，合理设置系统参数，以达到最大的交通效率和安全性。
2. 数据监测与分析：智能信号灯控制系统能够实时监测路口的交通流量和车辆行驶状态，通过数据的采集和分析，提供详尽的路况信息。
用户可以通过系统界面查看实时数据和生成数据报告，了解交通状况和车辆行驶趋势，为信号灯的控制和调整提供科学依据。
3. 优化调整：根据数据监测和分析结果，智能信号灯控制系统能够自动优化信号灯的调整和控制。
智能交通工程师智能交通灯控制系统总结
智能交通工程师智能交通灯控制系统总结智能交通灯控制系统是现代智能交通工程中的关键技术之一，其作用是通过合理的信号控制，优化交通流量，提高道路通行效率，减少交通拥堵，提升交通安全性。
在本文中，将对智能交通灯控制系统进行总结和分析。
一、智能交通灯控制系统的基本原理智能交通灯控制系统的基本原理是根据不同时间段和交通流量情况，动态调整交通信号灯的工作方式。
系统通过收集和分析交通流量数据，综合考虑各种因素，如交通状况、道路情况、行人需求等，实时进行信号灯的控制和调整，以达到最佳的交通流动效果。
二、智能交通灯控制系统的组成部分1. 信号灯控制器：智能交通灯控制系统的核心部分，负责收集实时交通数据，并根据预设算法对交通信号进行控制。
2. 交通数据采集设备：包括交通监测器、车流量检测器、行人流量检测器等，用于实时采集交通数据。
3. 通信设备：用于信号灯控制器与其他设备之间的数据传输和通信。
4. 监控中心：对智能交通灯控制系统进行实时监控和管理，提供远程控制和故障排除等功能。
三、智能交通灯控制系统的优点1. 提高道路通行效率：通过实时调整交通信号，有效地减少交通拥堵，提高道路通行效率，缩短出行时间。
2. 提升交通安全性：智能交通灯控制系统能够根据实时交通数据和行人需求，合理调整信号灯的工作模式，提升交通安全性。
3. 节约能源：系统可以合理分配道路资源，减少过多的信号等待时间，降低能源的消耗。
4. 提供实时数据支持：通过智能交通灯控制系统，可以获取到大量的交通数据和统计信息，为交通规划和设计提供科学依据。
四、智能交通灯控制系统的发展趋势1. 多模态交通：随着城市交通方式的多样化，智能交通灯控制系统将会更加关注不同交通模式的协调与整合，提供更加智能化的交通出行体验。
2. 人工智能技术应用：人工智能技术的发展将为智能交通灯控制系统提供更高效的决策支持和信号控制算法，优化交通流量分配。
3. 智能城市的一部分：智能交通灯控制系统将融入智能城市的发展中，与其他智能设施进行联动，共同构建智慧出行的城市生态系统。
智能交通灯控制系统
通过计算机、传感器和通信技术实现
可以根据实时交通情况进行调整和优化交通信号灯的控制
通信模块：实现与上位机或交通管理部门的数据传输与控制指令下达
传感器：检测交通流量、车辆位置等信息
控制器：根据传感器采集的数据，控制交通灯的灯光时序和配时方案
电源管理单元：为系统提供稳定可靠的电源供应，确保系统的稳定运行
提升安全性：通过实时监测和调整交通信号灯时间，提高交通安全性和减少事故发生。
智能交通灯控制系统的挑战与解决方案
传感器故障导致信号灯失灵
缺乏实时交通流数据，无法优化信号灯配时
无法准确判断交通拥堵级别，影响信号灯配时策略
缺乏智能化管理平台，无法实现统一管理和调度
研发成本高
设备采购和维护费用大
人员培训和管理费用高
解决方案：政府和企业合作，共同承担资金投入，降低成本压力
交通法规对智能交通灯控制系统的要求和规范
智能交通灯控制系统在政策法规方面的未来发展趋势
交通法规的更新对智能交通灯控制系统的挑战和机遇
相关法规对智能交通灯控制系统的影响和指导
缺乏公众对智能交通灯控制系统的统的认知度低
a click to unlimited possibilities
CONTENTS
智能交通灯控制系统的概述
智能交通灯控制系统的技术实现
智能交通灯控制系统的优势
智能交通灯控制系统的挑战与解决方案
智能交通灯控制系统的未来发展趋势
智能交通灯控制系统的概述
智能交通灯控制系统是一种先进的交通管理系统
旨在提高交通效率，减少交通拥堵和事故
添加标题
添加标题
城市交通管理需要智能化，智能交通灯控制系统能够提高交通管理效率。
交通拥堵问题日益严重，需要智能交通灯控制系统提供解决方案。
PLC智能交通灯控制系统设计
PLC智能交通灯控制系统设计一、引言交通是城市发展的命脉，而交通灯则是保障交通有序运行的关键设施。
随着城市交通流量的不断增加，传统的交通灯控制系统已经难以满足日益复杂的交通需求。
因此，设计一种高效、智能的交通灯控制系统具有重要的现实意义。
可编程逻辑控制器（PLC）作为一种可靠、灵活的工业控制设备，为智能交通灯控制系统的实现提供了有力的支持。
二、PLC 简介PLC 是一种专为工业环境应用而设计的数字运算操作电子系统。
它采用可编程序的存储器，用于存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC 具有可靠性高、抗干扰能力强、编程简单、维护方便等优点，广泛应用于工业自动化控制领域。
在交通灯控制系统中，PLC 可以根据实时交通流量信息，灵活调整交通灯的时间分配，提高道路通行效率。
三、智能交通灯控制系统的需求分析（一）交通流量监测系统需要能够实时监测道路上的交通流量，包括车辆数量、行驶速度等信息。
（二）时间分配优化根据交通流量监测结果，智能调整交通灯的绿灯时间，以减少车辆等待时间，提高道路通行效率。
（三）特殊情况处理能够应对紧急车辆（如救护车、消防车）通行、交通事故等特殊情况，及时调整交通灯状态，保障道路畅通。
（四）人机交互界面提供直观、方便的人机交互界面，便于交通管理人员对系统进行监控和管理。
四、PLC 智能交通灯控制系统的硬件设计（一）传感器选择为了实现交通流量的监测，可以选择使用电感式传感器、超声波传感器或视频摄像头等设备。
电感式传感器安装在道路下方，通过检测车辆通过时产生的电感变化来统计车辆数量；超声波传感器通过发射和接收超声波来测量车辆与传感器之间的距离和速度；视频摄像头则可以通过图像识别技术获取更详细的交通信息，但成本相对较高。
（二）PLC 选型根据交通灯控制系统的输入输出点数、控制精度和复杂程度等要求，选择合适型号的 PLC。
智能交通信号灯控制系统原理
智能交通信号灯控制系统原理随着城市化进程的加速和车辆数量的快速增长，交通拥堵问题日益突出。
为了提高交通效率和减少交通事故的发生，智能交通信号灯控制系统应运而生。
该系统利用先进的技术手段，基于交通流量和实时道路状况，对信号灯进行智能化控制，以实现交通信号的合理分配和调节。
智能交通信号灯控制系统基本原理如下：1. 数据采集：系统通过各种传感器和监测设备，如车辆检测器、摄像头、雷达等，实时采集交通流量、车辆速度、车辆类型等数据，并将其传输到中央控制中心进行处理。
2. 数据处理：中央控制中心对采集到的数据进行实时处理和分析。
通过算法和模型，对交通流量、道路拥堵程度等进行评估，并预测未来的交通状况。
3. 决策制定：基于数据处理的结果和预测，中央控制中心制定合理的信号灯控制策略。
考虑到不同道路的车流量、车速、优先级等因素，系统能够自动地调整信号灯的时长和节奏，以最优化地分配交通流量。
4. 信号灯控制：根据中央控制中心的信号灯控制策略，各个交通信号灯进行相应的调整。
通过网络连接，中央控制中心可以实时发送控制指令到各个信号灯设备，实现信号灯的智能控制。
5. 实时监测与调整：系统不仅能够实时监测交通状况和信号灯工作情况，还可以根据实时的数据反馈进行调整。
如果发现某个路口出现拥堵，系统会立刻做出响应，通过增加该路口的绿灯时长或调整其他信号灯的策略来缓解拥堵。
智能交通信号灯控制系统的优势在于其智能化和自适应性。
相比传统的定时控制方式，智能交通信号灯控制系统能够根据实际交通状况进行动态调整，提高交通流量的利用率和道路通行能力。
同时，系统还能够根据道路负载情况合理分配交通信号，减少交通事故的发生，提高交通安全性。
智能交通信号灯控制系统还可以与其他交通管理系统进行联动。
例如，可以与智能车辆系统进行通信，实现车辆与信号灯的互动，提前调整信号灯的状态，减少车辆的停车等待时间。
还可以与交通监控系统、交通指挥中心等进行数据共享和信息交互，实现整个交通网络的协调管理。
智能城市交通灯控制系统的技术要求
智能城市交通灯控制系统的技术要求智能城市交通灯控制系统是城市交通管理的重要组成部分，其设计和实施对提高交通效率、减少交通事故、改善城市环境等具有重要意义。
下面将介绍智能城市交通灯控制系统的技术要求。
一、智能感知技术要求1. 视频监控：交通灯控制系统应该安装摄像头，实时监测交通情况，包括路口车辆、过往行人等。
2. 交通流量检测：通过车辆探测器等设备，实时采集交通流量数据，包括车辆数量、车速等信息。
3. 环境感知：通过传感器等设备，感知城市环境信息，如雨雪情况、温度等。
二、智能分析技术要求1. 实时数据分析：对采集到的交通数据进行实时分析，包括交通流量、拥堵情况等，以便进行智能交通信号控制。
2. 交通预测分析：基于历史数据和实时数据，进行交通流量、拥堵等情况的预测，以优化交通信号控制策略。
3. 多源数据融合：将各类数据源的信息整合起来，形成全面、准确的交通情景认知。
三、智能控制技术要求1. 自适应信号控制：根据实时交通流量和预测数据，自动调整信号灯周期和配时，以最大限度地提高交通效率。
2. 优先权控制：根据交通流量和道路等级，对不同方向的车辆进行优先权控制，以减少拥堵和事故。
3. 交通协调控制：对多个路口的信号灯进行协调控制，使交通信号的配时和相位更加合理，提高交通流动性。
4. 事件响应控制：对交通事故、突发事件等进行实时监测和响应控制，保障交通安全并及时疏导交通。
四、智能管理技术要求1. 远程监控和管理：通过互联网等连接方式，实时监控和管理各个交通信号设备，包括实时查看监控画面和运行状态、进行故障诊断和报警等。
2. 数据分析和优化：对交通数据进行分析和挖掘，为交通管理者提供决策参考，包括交通流量分布情况、拥堵状况、交通信号控制效果等。
3. 自动化维护和巡检：对交通信号设备进行自动化巡检和维护，包括设备故障预警、巡检路线优化等。
4. 多模式运行管理：根据不同的交通需求和时段，灵活切换交通灯的运行模式，实现灵活调度和管理。
