佳能单反450D拆解教程
单反镜头的正确拆卸方法
单反镜头的正确拆卸方法在使用单反相机的过程中，有时我们可能需要拆卸镜头进行清洁、更换或维修。
然而，错误的拆卸方法可能会导致镜头损坏或无法正常使用。
下面将介绍一套正确的单反镜头拆卸方法，以确保拆卸过程安全可靠。
步骤一：准备工作在开始拆卸镜头之前，我们需要准备一些维修所需的工具和材料，以确保操作的顺利进行。
准备工作如下：1. 清洁工具：维修镜头时，我们需要一些常见的清洁工具，例如吹风机、吹尘球、镊子、清洁刷等。
这些工具能够清除镜头上的灰尘和杂质，以确保操作的精确性。
2. 布料和清洁液：我们需要一块干净的布料和一些专用的清洁液。
在拆卸镜头时，我们需要清洁部分镜头组件，以确保在重新组装镜头时没有灰尘和污垢。
3. 工作台和防静电装置：在拆卸镜头时，我们应该选择一个清洁、整洁的工作台，并确保使用防静电装置以防止静电对镜头的损害。
步骤二：拆卸镜头外壳在拆卸镜头之前，我们首先需要小心拆卸镜头外壳。
按照以下步骤进行操作：1. 仔细观察镜头外壳，找到固定螺丝的位置。
这些螺丝通常位于镜头底部和侧边。
2. 使用相应大小的螺丝刀，逆时针旋转螺丝，将其取下。
3. 小心将外壳从镜头上取下。
可能需要轻轻摇晃或使用塑料工具将外壳与镜头分离。
步骤三：拆卸镜头组件拆卸镜头外壳后，我们可以进一步拆卸镜头组件。
按照以下步骤进行操作：1. 使用吹风机或吹尘球清洁镜头组件表面，确保没有灰尘和杂质。
2. 检查镜头组件，找到固定镜头组件的螺丝或卡扣。
3. 使用正确尺寸的螺丝刀或塑料工具，按照不同型号的镜头，逆时针旋转螺丝或解开卡扣，将镜头组件取下。
注意，不同型号的镜头可能存在差异，请确保你有相关的拆卸指南或手册。
步骤四：清洁和维修镜头组件拆卸并清洁镜头组件后，我们可以进行进一步的清洁和维修操作。
按照以下步骤进行操作：1. 使用布料和清洁液清洁镜头组件的表面，确保去除污垢和指纹。
2. 用清洁刷轻轻清洁镜头组件的边缘和细微部分。
3. 如果需要更换或修理特定部件，确保使用正确的工具和技术。
佳能顶级镜头拆修
拿红圈开刀 ZOL牛人佳能顶级镜头拆修记作者：中关村在线高卓鹏前段时间笔者曾写过一篇拆修尼康18-55mm镜头的文章，这枚“狗头”结构相对简单，做工亦不能跟头顶红圈、金圈的高端镜头相提并论，因此很多朋友看了之后都觉得意犹未尽。
前不久，笔者在ZOL办公区某个柜子里找到一支报废的佳能17-40mm F4L镜头，顿时两眼放光心生邪念，红圈啊！环形USM超声波马达啊！5000多块啊……反正是报废的，要不，拆拆看？·过把瘾！咱们来拆佳能红圈这枚报废的佳能17-40mm F4L是一枚保有量较高的广角变焦镜头，与万元级的16-35mm F2.8L相比，它虽然光圈要小一档，但价格也相对便宜很多，因此受到了许多风光摄影爱好者的喜爱，并与24-105mm F4、70-200mm F4(小小白)并称为“小三元”。
待拆的佳能17-40mm F4L镜头既然是头顶红圈的L级镜头，佳能17-40mm F4L在做工及用料方面都不会让人失望，不仅拥有良好的防尘防水性能，而且由于配备了环形USM超声波马达，该镜头亦拥有对焦迅速而且宁静等特点。
在开始拆解之前，我们先来看看该镜头的完整外观。
点击温习：砖头复活记编辑拆修尼康18-55mm镜头为什么拆？因为对焦有问题即将被笔者拆解的这枚佳能17-40mm F4L镜头，在对焦方面出现了不小的问题，焦距刻度窗口显示该镜头无法在最近对焦距离（0.28m）至1m左右范围内对焦，并且在旋转手动对焦环时，手感非常生涩，感觉里面似乎被什么东西卡住了，已经无法正常使用。
笔者拆解该镜头的目的，除了与大家一起开开眼界之外，也有寻机将其修复的想法。
当然，笔者毕竟不是专业人士，能否修好还得看运气。
对焦有问题的佳能17-40mm F4L镜头从外观看并没有明显的损伤，表面覆盖着油润的“包浆”镜头细节特写，红色LOGO代表环形USM超声波马达高贵的红圈，不仅用着爽，拆起来应该也会很过瘾漂亮的镀膜，使用77mm滤镜富有“包浆”质感的手动/自动对焦模式拨杆镜头焦距刻度窗口，显示此镜头已丧失近距拍摄能力变焦环特写金属屁股，比塑料屁股耐用多了镜头后桶内有细密的黑色植绒，能有效吸光防反射金属卡口外侧有一圈密封橡胶垫（缺了个小口），可有效防尘防水滴从外观就能看出，这枚佳能17-40mm F4L镜头可谓饱经沧桑，尽管镜身表面已被磨得光滑油润，但整体结构依然非常牢靠，没有任何松散的感觉。
数码相机齿轮及螺丝拆装指南
数码相机齿轮及螺丝拆装指南数码相机是现代人生活中不可或缺的工具，它可以记录珍贵的瞬间，留下美好的回忆。
然而，有时我们可能会遇到一些问题，比如相机无法正常工作或需要更换部件。
在这篇文章中，我将为大家介绍数码相机中的齿轮和螺丝的拆装指南，帮助大家更好地维修和保养自己的相机。
一、齿轮的拆装齿轮是数码相机中的重要部件，它们负责传递动力和控制相机的各项功能。
当我们需要更换齿轮时，可以按照以下步骤进行拆装：1. 准备工具：首先，我们需要准备一些基本的工具，如螺丝刀、扳手和钳子。
这些工具可以帮助我们拆卸和安装齿轮。
2. 拆卸外壳：首先，我们需要将相机的外壳打开，以便我们能够接触到齿轮。
使用螺丝刀和扳手，将相机的螺丝逐一拆下，并小心地将外壳取下。
3. 定位齿轮：一旦我们拆下了相机的外壳，我们就可以看到齿轮的位置。
通常，齿轮位于相机的内部，连接着不同的部件和功能。
4. 拆卸齿轮：使用螺丝刀或钳子，轻轻拆下齿轮。
在此过程中，我们需要小心不要损坏其他部件或线路。
5. 安装新齿轮：一旦我们成功拆下了旧齿轮，就可以将新齿轮安装到相机中。
确保齿轮正确连接，并用螺丝刀或扳手固定好。
6. 检查和测试：在完成齿轮的拆装后，我们需要仔细检查相机的其他部件和线路是否正常。
然后，我们可以进行一些测试，确保相机能够正常工作。
二、螺丝的拆装螺丝是数码相机中常见的连接件，它们用于固定不同的部件和结构。
当我们需要拆卸螺丝时，可以按照以下步骤进行操作：1. 准备工具：与齿轮的拆装类似，我们需要准备一些基本的工具，如螺丝刀、扳手和钳子。
2. 确定螺丝类型：在开始拆卸之前，我们需要确定螺丝的类型和大小。
不同的螺丝可能需要不同的工具和拧紧力度。
3. 拆卸螺丝：使用相应的螺丝刀或扳手，将螺丝逆时针旋转，直到它们完全松开。
在此过程中，我们需要小心不要对相机造成任何损坏。
4. 安装新螺丝：一旦我们成功拆下了旧螺丝，就可以将新螺丝安装到相机中。
使用相应的工具，顺时针旋转螺丝，直到它们紧固在位。
佳能 卡片机拆机
今天的主角是一款老式柯达相机的镜头，3倍光学变焦，详细拆解加简单的原理说明（个人理解，仅供参考）。
主角上场：在拆解之前先看看相机镜头的原理，以下是一般卡片数码相机的镜头结构，主要有4部分，变焦镜、光圈/快门、对焦镜、CCD。
各自的功能就不在这里啰嗦了。
先来看看CCD部分吧，影像通过变焦镜头再对焦后成像在CCD上，CCD将影像转成模拟电流信号再通过A/D芯片转成数字信号供CPU处理。
这款镜头的A/D使用了AD9804，很老的芯片，性能一般，另一个是CCD逻辑的配套IC。
电路的另外一面就是CCD 了，这款小相机还配了厚厚的散热片。
看看CCD特写，红的反光的应该就是滤光镜。
接下来出场的是镜头的变焦部分，变焦控制的方式很多，这款使用了编码方式，即不同的镜头位置对应不同的焦距，同时也对应不同的二进制码。
一下图片的4个铜触片对应4位编码，接触镜头上的铜皮就是低电位，即0，否则就是1。
镜头归位状态为0000（假设上面为高位）。
在马达的驱动下转动镜头，触片将有以下状态，分别对应不同的编码，这样相机的CPU就知道镜头目前的状态，何去何从。
看看背后英雄，驱动马达，镜头编码器。
接下来拆解镜头的对焦部分。
对焦马达带动对焦镜头移动实现对焦，这里使用了步进马达，初始位置传感器告知CPU对焦镜头是否在位，通过步进的步数精确控制相机对焦。
两个特写，帮助理解对焦镜的移动。
结合前面的原理图，看看这个镜头的情况。
接下来开始光圈快门组件的拆解。
这里的马达使用类似石英表马达的结构，线圈驱动磁性转子转动，转子上的拨杆拨动光圈叶片的运动。
以下模拟转子拨杆的运动，带来光圈叶片状态的变化。
转子向下摆动，意味着大光圈拍摄，停留时间即为快门时间，相反，向上摆动，就是小光圈拍摄。
最后，合个影吧。
仅供参考，欢迎拍砖。
怎样拆卸和安装佳能单反照相机镜头？
怎样拆卸和安装佳能单反照相机镜头？佳能单反照相机镜头的安装与卸下，拆卸镜头请在⼲净的环境操作，⽤⼒要均匀。
建议先查看相机的说明书：
⼀：安装镜头：
1：取下镜头尾盖、取下机⾝保护改（刚卸下镜头忽略此步）。
2：对齐镜头安装标志（EF-S看镜头和机⾝的⽩⾊标志，EF镜头看镜头和机⾝的红⾊标志），将镜头尾部塞⼊机⾝卡⼝。
3：按下图所⽰⽅向选择镜头，直到安装到位（能听到清脆的咔嗒声），镜头即安装好了。
⼆：卸下镜头：
1：按下镜头释放按钮的同时，如图箭头所⽰⽅向转动镜头。
2：转动镜头⾄停下。
3：将镜头向外移即可取下镜头。
握住相机镜头向前，机⾝的左侧有⼀个半圆形的镜头释放键，按住这个键把镜头逆时针转动，就下来了，安装的时候注意是ef镜头（带红点）还是ef-s镜头（带⽩点），然后红点的话就把红点对到机⾝的红点，⽩点的话对到机⾝的⽩点，顺时针旋转，能感觉到“咔”⼀声……就ok了。

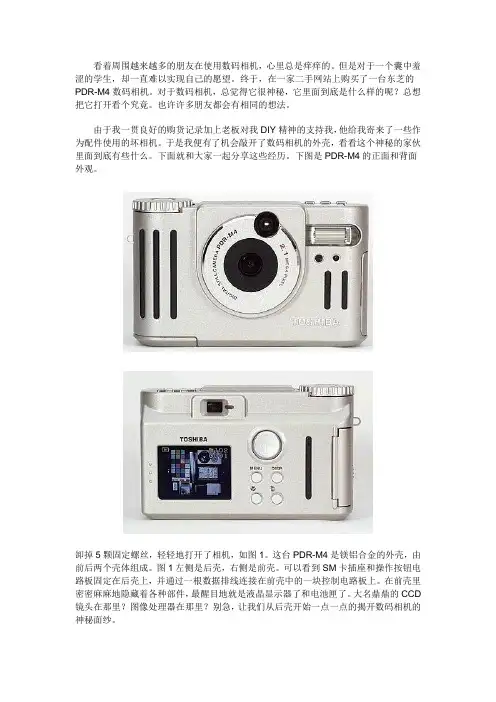

数码相机拆解全程
看着周围越来越多的朋友在使用数码相机，心里总是痒痒的。
但是对于一个囊中羞涩的学生，却一直难以实现自己的愿望。
终于，在一家二手网站上购买了一台东芝的PDR-M4数码相机。
对于数码相机，总觉得它很神秘，它里面到底是什么样的呢？总想把它打开看个究竟。
也许许多朋友都会有相同的想法。
由于我一贯良好的购货记录加上老板对我DIY精神的支持我，他给我寄来了一些作为配件使用的坏相机。
于是我便有了机会敲开了数码相机的外壳，看看这个神秘的家伙里面到底有些什么。
下面就和大家一起分享这些经历。
下图是PDR-M4的正面和背面外观。
卸掉5颗固定螺丝，轻轻地打开了相机，如图1。
这台PDR-M4是镁铝合金的外壳，由前后两个壳体组成。
图1左侧是后壳，右侧是前壳。
可以看到SM卡插座和操作按钮电路板固定在后壳上，并通过一根数据排线连接在前壳中的一块控制电路板上。
在前壳里密密麻麻地隐藏着各种部件，最醒目地就是液晶显示器了和电池匣了。
大名鼎鼎的CCD 镜头在那里？图像处理器在那里？别急，让我们从后壳开始一点一点的揭开数码相机的神秘面纱。
图1图2所示为从后壳卸下的电路板，该电路板的正面是操作数码相机的一些按钮，如删除、菜单设置、近景、方向按钮等。
在电座路板的背面焊接一个SM卡的插槽。
此外，从图中还可以看到黑色的接近开关。
当放置SM卡的舱门打开，开关处于弹开状态；当舱门闭合时，开关处于压紧状态。
这样就可以监测SM卡的舱门是否关闭。
如果没有关闭舱门相机将提示用户并拒绝工作。
（这种设计考虑的真是周到）这块电路板上的所有信号都通过数据排线连接到前壳中的控制电路板上，从而实现键盘控制和SM卡的读写。
好了，现在开始解剖相机的前壳了。
首先摘下液晶屏幕。
（如：图3）。
这块液晶是卡西欧的1.5寸彩色液晶。
图中的数据排线是由控制板提供的显示控制信号，液晶上显示的内容以及亮度调节等功能都是由这些信号控制的。
由于液晶需要背光支持才能显示鲜亮的色彩，而背光管需要高压电源才能工作，因此图中较粗的引线是连接电源的。
相机摄像头拆卸方法
相机摄像头拆卸方法引言相机摄像头是我们日常生活中常用的设备之一，它可以记录下我们美好的瞬间。
然而，有时候我们需要对相机进行维修或更换摄像头。
在本文中，我们将为您提供一份相机摄像头拆卸的详细步骤。
但请注意，在进行任何拆卸操作之前，请确保您有足够的技巧和精确的动手能力，以免损坏相机或自己受伤。
准备工具在开始拆卸相机摄像头之前，您需要准备以下工具：- 小螺丝刀- 塑料开孔器或者扁鼻钳- 吸盘- 手柄酒精- 一些细小容器用于存放螺丝和其他小件步骤请按照下面的步骤进行相机摄像头的拆卸：1. 断电与取出电池在进行任何拆卸操作前，请先确保相机已经断电，并取出电池。
这是为了避免您在操作过程中触电或者损坏相机。
2. 拆卸镜头盖使用一个塑料开孔器或扁鼻钳小心地将镜头盖从相机体上取下。
这个步骤一般比较简单，只需轻轻用力即可。
3. 拆卸手柄使用小螺丝刀，尝试寻找并拆下相机手柄上的螺丝。
这些螺丝可能位于相机的侧面或底部，取下他们，并将螺丝存放在细小容器中。
4. 拆卸相机外壳在拆下手柄之后，您可以开始拆卸相机的外壳。
使用吸盘小心地将相机的外壳从相机体上拆下。
确保用力平稳并避免过度用力，以免损坏相机的内部结构。
5. 拆下主板拆卸外壳后，您将能够看到相机的主板。
首先，检查并记下连接镜头的线缆和插头。
然后，小心地将这些线缆和插头拔离主板。
确保您小心翼翼地移动线缆和插头，避免对其造成损害。
6. 拆下摄像头部件现在您已经接近目标了- 拆卸摄像头！在主板旁边可以找到摄像头部件。
使用小螺丝刀松开固定摄像头的螺丝，并小心地将它取下。
7. 清洁在安装新的摄像头模组之前，不妨清洁一下相机的内部结构。
使用手柄酒精擦拭内部的灰尘和污垢，确保相机内部清洁干净。
8. 安装新的摄像头借助细小容器中的螺丝，将新的摄像头部件安装回主板。
确保螺丝固定并紧密无松动。
9. 关闭相机跟着上面的步骤逆序操作，将相机重新组装。
确保外壳和手柄安装正确并稳定。
结论拆卸相机摄像头可能是一项复杂的任务，需要耐心和精确的操作。
相机电池盖板拆卸方法
相机电池盖板拆卸方法引言相机电池盖板是保护相机电池的重要部件之一，也是更换电池必须进行的操作。
本文将介绍相机电池盖板的拆卸方法，希望对相机使用者提供帮助。
准备工具在进行相机电池盖板拆卸之前，我们需要准备以下工具：- 相机电池盖板拆卸工具- 细小螺丝刀拆卸流程步骤一：断开电源在开始拆卸之前，首先要确保相机已经关闭，并且取下相机中的电池。
这是为了确保安全和防止误操作。
步骤二：准备工具准备一把合适的相机电池盖板拆卸工具，这种工具可以在相机配件商店购买到，价格较为便宜。
挑选一把合适的螺丝刀，尽量选择头部符合相机电池盖板螺丝大小的，这样才能更好地操作。
步骤三：确认电池盖板位置在相机上寻找电池盖板的位置，一般来说，电池盖板都位于相机的底部或背面。
多数相机都在底部，揭开相机底部胶皮垫可以找到电池盖板。
步骤四：使用相机电池盖板拆卸工具握住相机电池盖板拆卸工具的手柄，将相机电池盖板拆卸工具的顶部对准电池盖板的螺丝孔。
然后，轻轻旋转工具，松开螺丝，不要用力过猛，以免损坏电池盖板。
步骤五：移除电池盖板拧松所有螺丝后，使用手指将电池盖板轻轻抬起，取下整个电池盖板。
步骤六：重新安装电池盖板如果需要更换相机电池或进行其他操作，可以在此步骤完成后进行。
将电池盖板对准相机上的螺丝孔，轻轻按下并旋转螺丝，直到电池盖板牢固地安装在位。
注意事项- 拆卸相机电池盖板时要轻柔，以免损坏相机或其他配件。
- 在拆卸或安装电池盖板时，需要保持相机和工具的清洁，避免灰尘或杂质进入相机内部。
- 如果在拆卸过程中遇到任何困难，不要强行操作，最好咨询专业人士或送修相机。
结语通过本文的介绍，您现在应该了解相机电池盖板的拆卸方法。
请记住，在进行任何相机维修或操作之前，务必仔细阅读相机使用手册并采取必要的安全措施。
祝您在使用相机时取得更好的拍摄效果！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ｐａｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机 查看。 ·拆机从螺丝开始 “禁止自行拆解， 后果自负”，数码相机说明书上类似的警 告实在太有威慑 力了，以致使相机的人不少，但自行拆解的却没有几个。不过话又说 回来，厂家 警告的也没错， 数码相机这么精密的产品自行拆解很容易引起故障，导 致无法挽 回的后果。既然自己的相机不舍得拆，那么我们还是看看别人拆相机吧。 不久前， 一名国外网友就将自己的佳能 ＥＯＳ ４５０Ｄ 数码单反相机拆了个彻底， 大家 千万不要效仿，拆坏了自己的单反笔者可负不起责任。 专业的拆解工具 工欲善其事必先利其器， 这位网友的拆解工具可谓齐备， 各 式螺丝刀、 剃刀、 放大镜、牙签、手套、强力胶一应俱全。 拆掉眼罩下的 ３ 颗螺丝 在拆解之前，先要拆掉镜头，盖好机身盖以防止落灰。 然后取出电池、存储 卡，向上推出眼罩，拆下眼罩下隐藏的 ３ 颗螺丝。 拆下底部的 ４ 颗螺丝 左侧拆下一枚长螺丝 拆下手柄右侧的两枚螺丝 机身右肩部分还有一颗螺丝要拆 撕下机身后侧的蒙皮 如果拆掉螺丝的过程还可以接受， 那么撕下机身后侧蒙皮 就有点让人心疼了。 但想要拆解相机，这也是必然要经历的过程，之后拆下蒙皮下的 螺丝。 ·拆机别忘拔排线 拆掉固定机身后盖的所有螺丝，从相机底部小心地撬开机身 后盖。 撬开机身后盖 注意连接的排线 撬开固定排线的卡子 摘掉机身左侧的插孔盖 如图除去 ３ 颗螺丝 Ｊ 和 Ｉ 排线被 Ｈ 和 Ｇ 位置固定 用牙签穿入孔中向外施力拔出排线 轻轻拔出棕色排线 插入牙签撬开排线 拔出所有排线 拔除排线是个精细且需要耐心的工作，４５０Ｄ 主板上一共有 ８ 处 排线需要小 心拔除，全部处理好后，还需要一一拆下固定主板的螺丝。 ·不见 ＣＭＯ Ｓ 不罢休 拔出所有的排线后，我们先拆下原先 Ｇ 排线下的螺丝。 排线下的螺丝也需要拆除 掰正金属片 拔出连接线 在拆除众多排线和螺丝后，摘下主板 螺丝确实非常多 撬开金属片四角 用牙签剔除窄排线 拆除图上所示的螺丝 影像处理器 ＣＭＯＳ 传感器 不知大家看到这里是不是已经过瘾了，如果您觉得拆出 ＣＭＯＳ 了还 不算完， 那也别在自家的相机上打主意了。不知各位如何，笔者看到这里可是彻底晕 了， 如果不凭借这些照片， 仅凭记忆想把相机装回去确实有些难度。如果一些朋友 有 意将自己的 ４５０Ｄ
